Hi guys!
I am completely new to the audio scene and have some questions! Hope you can help out.
So I currently have two of these 50 watt speakers — description and pics are here, but it is in Russian — “Radiotehnika S-50B” – ldsound.ru
I saw this video on youtube and got interested in making a little project. https://www.youtube.com/watch?v=N3k9lWz48rw

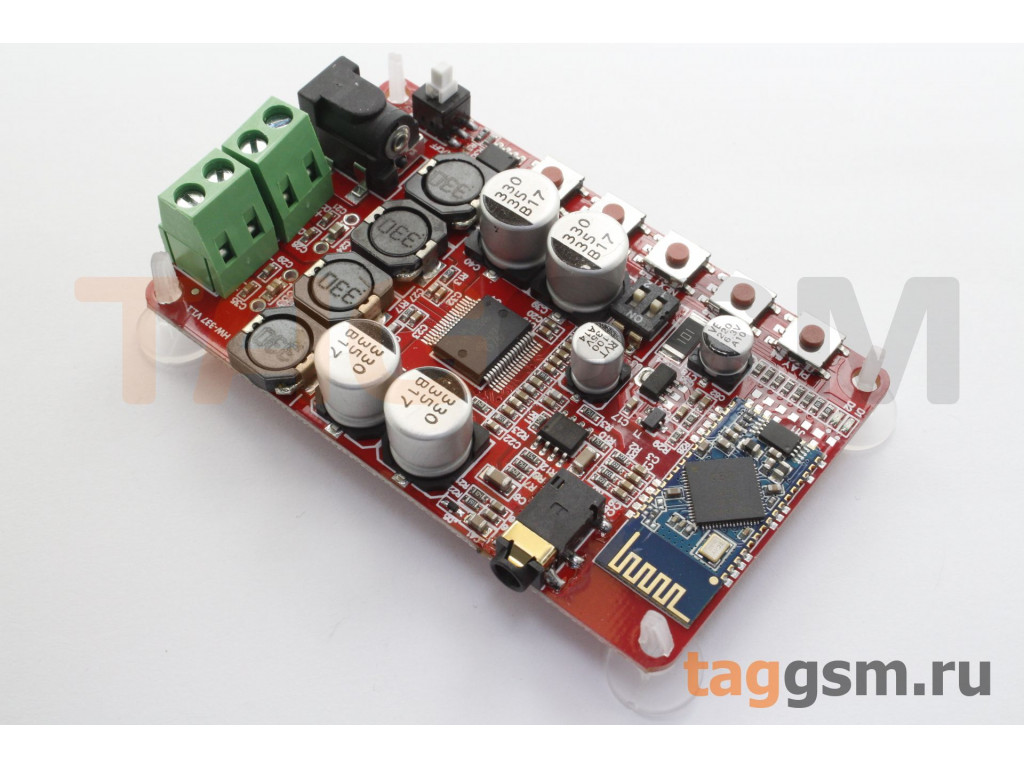

The guy uses the TDA7492P. I don’t need the battery part. And not sure what is better, BT or 3.5mm input.
What I want is to have an option to connect my phone and easily play music when there is a house party, at loud levels and decent bass. I do not aim for the absolute best audiophile quality, but just want to get acceptable quality on a budget and maybe learn something along the way.
So some actual questions:
1) Is TDA7492P a good choice? Alternative is tpa3116.
2) Is 50w+50w enough?
3) Is it better to get one that has 2.1 sound and I can add a subwoofer? (like this one — https://www.amazon.co.uk/KKmoon-TPA…e=UTF8&qid=1482688624&sr=8-1&keywords=TPA3116)
4) Are there options with Bluetooth AND 3.
Thank you!
Last edited:
AgashUgan
Member
#2
- #2
Hello, it depends on the impedance of your speakers as I can’t read Russian. Are your speakers 2/4/6/8/16 ohms? Impedance aside, both of the chips you are referring to are surface mounted. Are you going to use a kit pre-built or are you going to build it. If you are using one of these chips, it’s best to use a PCB instead of a breadboard. The TPA3116 seems better than the TDA7429P as it can handle 50 watts at 8 ohm. 3.5mm audio jack is much better than Bluetooth since it’s not compressed. It won’t sound terrible but the audio jack is better suited since it’s a straight connection. You would also need a power supply to power up your amp. So if you can answer whether your building it or not, then I can answer this question better. By looking at the video you posted, I’m guessing your using a kit? With or without a kit, you still need a power supply. They advertise the TDA7492P as 50w but the datasheet says 25w per channel.
PRR
Member
#3
- #3
> impedance of your speakers as I can’t read Russian
Seems clear to me?
Номинальное электрическое сопротивление: 8 Ом
(I looked for a number like 4 8 or 16. Finding «Om» after it was a bonus.)
To be sure I used Google Translate:
Rated electrical Impedance: 8 Ohm
Minimum value polnogo élektričeskogo resistance: 7.5 Ohm
I’d assume 8 Ohms.
PRR
Member
#4
- #4
> Bluetooth AND 3.5mm input?
Actual wires is still the gold standard in audio. At least as long as our toys have headphone jacks. But Apple already lost theirs.
BlueTooth is *capable* of very good performance. And since most toys have BT and it avoids a troublesome wire, it is good to have. My very-very-short experience (waiting in the car and linking my Android to a new car radio) is that getting the right volume-control settings on both the sender and the receiver is trickier than it should be. (And I used to be a professional level-setter.) But it is the obvious Wave Of The Future.
ntech3
Member
#5
- #5
Hello, thank you for answering! Yes, the impedance is 8 ohms. I first wanted to get just the board and make a case for it with some .
I thought I wont be getting any replies and was eager to try this so I ordered this one https://www.amazon.co.uk/gp/product/B01FVJOKOG/ref=oh_aui_detailpage_o00_s00?ie=UTF8&psc=1
It is more expensive but has all the options since I was not sure what I needed..it has both BT and a 3.5mm jack, is already is in a nice case and has the option to attach a subwoofer.(which I plan on buying later.)
For the power supply I plan on using an old laptop adapter. 19v 3A.
What I do not get is how it can theoretically output 200w of power if the max PSU you can use is 24v*3A=72W?
Show hidden low quality content
- Status
- This thread is now closed for discussion due to its age. If you’d like it re-opened please use the report post button.
Share:
Facebook Twitter Reddit Pinterest Tumblr WhatsApp Email Share Link
TDA7492P техническое описание — Технические характеристики: Класс усилителя: D ; Количество каналов:
Детали, техническое описание, цитата по номеру детали: TDA7492P
Деталь | TDA7492P |
Категория | Полупроводники — ИС => Усилители и компараторы => Аудиоусилители |
Название | |
Описание | |
Компания | СТ Микроэлектроника, Инк.![]() |
Цитата |
Где купить |
Specifications | |
Amplifier Class | D |
No. of Channels | 2 |
Output Power | 25W |
THD + N | 0.1% при 1 Вт, 8 Ом, VCC=20 В |
Импеданс нагрузки | 8OM |
Стиль корпуса усилителя | Powerso |
Диапазон напряжений питания | 8 В до 26 В |
. ТЕМПРЕМА. | 36 |
MSL | MSL 3 — 168 часов |
