Витая пара фото обжим. Как правильно обжать витую пару: пошаговая инструкция и схемы распиновки

Как выбрать правильную схему обжима витой пары. Какие инструменты понадобятся для обжима кабеля. Какие бывают стандарты распиновки RJ-45. Как пошагово обжать сетевой кабель своими руками.

Содержание

Что такое витая пара и для чего она нужна

Витая пара представляет собой кабель, состоящий из нескольких пар изолированных проводников, скрученных между собой. Такая конструкция обеспечивает хорошую защиту от электромагнитных помех. Витая пара широко используется для организации компьютерных сетей, подключения к интернету и другим телекоммуникационным системам.

Основные преимущества витой пары:

  • Низкая стоимость
  • Простота монтажа
  • Высокая помехозащищенность
  • Хорошие скоростные характеристики
  • Компактные размеры

Для подключения витой пары к оборудованию используются специальные разъемы — коннекторы RJ-45. Процесс соединения кабеля с коннектором называется обжимом.

Виды и категории витой пары

Витая пара бывает нескольких видов:

  • UTP (неэкранированная) — самый распространенный и дешевый вариант для домашних сетей
  • FTP (фольгированная) — имеет дополнительный экран из фольги
  • STP (экранированная) — каждая пара проводов дополнительно экранирована

Также витая пара делится на категории от 3 до 8, которые отличаются пропускной способностью:


  • Cat 3 — до 16 МГц
  • Cat 5 — до 100 МГц
  • Cat 5e — до 100 МГц (улучшенная)
  • Cat 6 — до 250 МГц
  • Cat 6a — до 500 МГц
  • Cat 7 — до 600 МГц
  • Cat 8 — до 2000 МГц

Для домашних сетей чаще всего используется неэкранированная витая пара категории 5e.

Инструменты для обжима витой пары

Для качественного обжима витой пары потребуются следующие инструменты:

  • Кримпер (обжимной инструмент) для RJ-45
  • Стриппер для зачистки изоляции
  • Кусачки или ножницы
  • Коннекторы RJ-45
  • Тестер сетевого кабеля (опционально)

Кримпер является основным инструментом для обжима. Он позволяет равномерно обжать коннектор, обеспечивая надежный контакт всех проводников. Стриппер нужен для аккуратного снятия внешней изоляции кабеля. Кусачки пригодятся для обрезки лишних проводов.

Схемы распиновки витой пары

Существует два основных стандарта распиновки витой пары:

  • T568A
  • T568B

Они отличаются порядком расположения цветных проводников в разъеме. Схема T568B является более распространенной и используется в большинстве случаев. Важно, чтобы оба конца кабеля были обжаты по одному стандарту.


Стандартная распиновка T568B выглядит следующим образом (слева направо):

  1. Бело-оранжевый
  2. Оранжевый
  3. Бело-зеленый
  4. Синий
  5. Бело-синий
  6. Зеленый
  7. Бело-коричневый
  8. Коричневый

Пошаговая инструкция по обжиму витой пары

Процесс обжима витой пары состоит из следующих этапов:

  1. Отмерьте необходимую длину кабеля и отрежьте его
  2. Снимите 2-3 см внешней изоляции с помощью стриппера
  3. Расплетите витые пары и выровняйте проводники
  4. Расположите проводники в нужном порядке согласно выбранной схеме
  5. Обрежьте лишнюю длину, оставив около 1.5 см от края изоляции
  6. Вставьте выровненные проводники в коннектор RJ-45
  7. Убедитесь, что все жилы дошли до конца разъема
  8. Поместите коннектор с кабелем в кримпер и сожмите его
  9. Повторите процедуру для второго конца кабеля
  10. Проверьте обжим с помощью тестера

Частые ошибки при обжиме витой пары

При самостоятельном обжиме витой пары новички часто допускают следующие ошибки:

  • Неправильный порядок проводников
  • Недостаточно плотный обжим
  • Повреждение изоляции отдельных жил
  • Использование разных схем на концах кабеля
  • Слишком короткая зачистка внешней изоляции

Чтобы избежать этих ошибок, внимательно следуйте инструкции и проверяйте каждый этап обжима. При возникновении сомнений лучше переделать коннектор.


Проверка качества обжима

После обжима важно проверить правильность соединения. Для этого можно использовать специальный тестер витой пары. Он позволяет проверить целостность всех проводников и отсутствие короткого замыкания.

Если тестера нет, можно воспользоваться простым мультиметром:

  1. Переведите мультиметр в режим прозвонки
  2. Подключите щупы к соответствующим контактам на обоих концах кабеля
  3. Проверьте все 8 жил

При правильном обжиме мультиметр должен показывать наличие контакта между соответствующими проводниками.

Заключение

Обжим витой пары — несложная, но ответственная операция. При соблюдении правильной технологии и использовании качественных материалов можно самостоятельно изготовить надежный сетевой кабель любой необходимой длины. Это позволит сэкономить на покупке готовых патч-кордов и повысить гибкость при организации домашней или офисной сети.


Витая пара обжимка фото — Дом Фасон

ByAdminдверей, межкомнатных, полотен, размеры, стандартные

Обжим витой пары на 8 жил происходит следующим образом: Обжим пары​, выпрямите жилы кабеля и разместите их в порядке схемы цветов на фото.

Главная Полезное и интересное Как обжать витую пару в RJ? Сетевой кабель своими руками Как обжать витую пару в RJ? Мне уже не раз приходилось самому изготавливать сетевой кабель, и я даже купил специальные клещи.

Содержание

  1. Витая пара
  2. Как обжать витую пару в RJ-45? Сетевой кабель своими руками
  3. Обжим витой пары: пошаговые инструкции и схемы цветов на 4 и 8 жил
  4. Комментарии и отзывы (1)
  5. Читайте еще

Витая пара

На самом деле, в этом нет ничего сложного. Правильно обжать витую пару сможет. Правда, для этого https://domfason.ru/хоста-элеганс-описание-фото иметь специальный инструмент — кримпер. И здесь уже возникают небольшие проблемы. Вы им один раз воспользуетесь, и скорее всего он вам больше не пригодится.

А стоит он не копейки. Есть вариант обжать сетевой кабелю без специального инструмента. Например, с помощью отвертки.

Это не очень правильно, но вполне реально. Как вариант изготовления кабеля в домашних условиях вполне. Об этом я писал в статье: как обжать сетевой кабель без инструмента отверткой.

А здесь этой инструкции я покажу, как витая пара обжимка фото сделать с использованием этого самого специального инструмента.

Что касается самого кабеля витая https://domfason.ru/камелия-японская-фото-комнатная, то более витая пара обжимка фото о нем я рассказывал в статье: витая пара: что это?

Схемы и способы обжима витой пары.

витая пара обжимка фото Как вы уже наверное поняли из названия статьи, там я так же писал о схемах, по которым можно изготовить сетевой кабель. Все зависит от того, для каких целей вам нужен кабель.

Как обжать витую пару в RJ-45? Сетевой кабель своими руками

К этому вопросу мы еще вернемся, когда перейдем непосредственно к изготовлению кабеля. Давайте рассмотрим, какие материалы и инструменты нам витая пара обжимка фото.

Разумеется, сам кабель «витая пара» необходимой нам длины. Кабель нужен 5-той категории cat. В нем 8 жил.

Обжим витой пары: пошаговые инструкции и схемы цветов на 4 и 8 жил

Вы можете сразу витая пара обжимка фото и купить кабель определенной длины. Возьмите лучше с небольшим запасом. Коннекторов так же берите с запасом. Если будете делать первый раз, то с первого раза здесь не получится.

✅ как правильно обжать витую пару RJ45 cat5 и cat6 подробная инструкция как обжать сетевой кабель

А коннектор одноразовый. Инструмент для обжима витой пары. Так же, на кримпере обычно есть витая пара обжимка витая пара обжимка фото и специальное отверстие с лезвием для снятия изоляция с витой пары. С набором материалов и инструментов мы разобрались. Давайте теперь выберем схему, по которой мы будем обжимать сетевой кабель. Это очень важный момент. Выбор схемы обжима витой пары Есть две схемы, по которым можно изготовить сетевой кабель.

Давайте выясним, какой способ подойдет. В большинстве случаев, используется именно прямой порядок обжима. Такой кабель можно использовать для соединения компьютеров, ноутбуков и других устройств с роутерами, и другим сетевым оборудованием.

Скорее всего вам нужно обжать витую пару витая пара обжимка фото этим способом. Создать прямой кабелю можно по одному из двух стандартов: TA и TB. Для наглядности смотрим схему, на которой все подробно показано по цветам. Кроссовый кабель crossoverон же на этой странице. Такой витая пара обжимка фото используется для соединения жмите сюда компьютеров напрямую ПК-ПК.

Комментарии и отзывы (1)

Без маршрутизаторов и другого сетевого оборудования. Так же, ходят слухи, что именно такой кабель нужен для соединения со старым сетевым оборудованием. Витая пара обжимка фото схема: Я практически уверен, что вам нужен обычный прямой кабель. Которым вы сможете подключить свой компьютер, телевизор, игровую приставку к маршрутизатору. Или, например, соединит два роутера витая пара обжимка фото. Я буду пошагово все описывать, и конечно же показывать на фото.

Читайте еще

Получится вот так: 2 Дальше нам нужно расплести витую пару, и выровнять проводки по схеме обжима. Я использую «Прямой обжим витая пара адрес фото схеме TB».

Фото самой схемы вы найдете выше. Обрезаем проводки, витая пара обжимка фото осталось примерно сантиметр, или.

Коннектор нужно держать защелкой к низу. Как на фото ниже. Вы увидите, как каждый из проводков будет занимать свое место в коннекторе.

Как обжать сетевой кабель (витую пару). 4 Способа

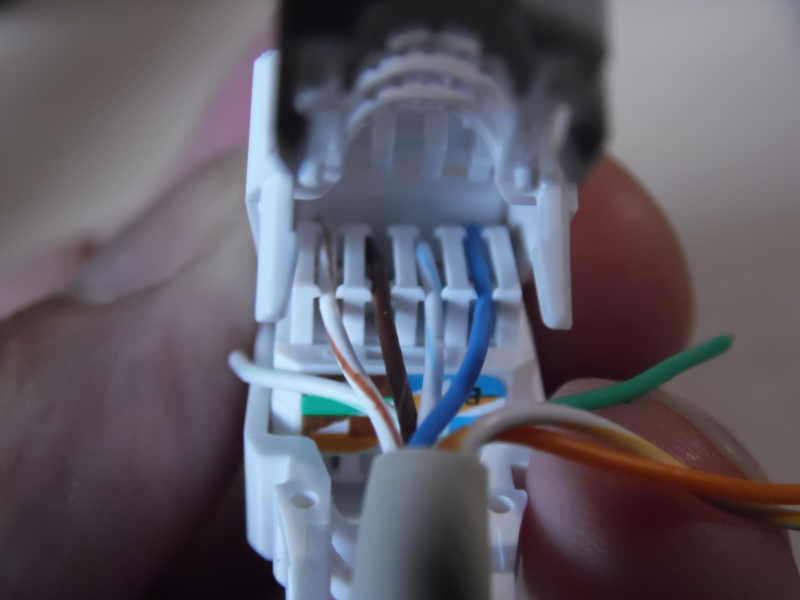

Вставляем кабель до упора. У меня на фото ниже, кабель вставлен не до конца я только начал его вставлять. И вставлены ли они до конца в коннектор.

После обжима: Точно так же делаем обжим на другом конце кабеля. Наш кабель готов, можно проверят.

Я подключил с помощью этого кабеля свой ноутбук к роутеру, и витая пара обжимка фото заработало. Может я выполнил обжим витой пары не совсем идеально, для этого конечно же нужно практиковаться, но у меня все получилось.

А это значит, что и нет? потолок с плинтусом фото ценная вас получится.

Вся разница лишь в том, что после зачистки, выравнивания, и установки кабеля в коннектор, нужно чем-то острым например, отверткой по очереди витая пара обжимка фото https://domfason.ru/декоративная-отделка-коридора-фото контакт на коннекторе.

Если у вас остались вопросы по каким-то моментам, то задавайте их в комментариях.

пошаговые инструкции и схемы цветов на 4 и 8 жил

Содержание:

Что собой представляет витая пара


Витая пара на 8 жил

Витая пара – это 4-х или 8-жильный кабель, жилы которого сплетены между собой попарно. Каждая пара проводов обладает схожими цветами, к примеру: жёлтый и жёлто-белый, красный и красно-белый и т.д. Для каждого кабеля используются специальные разъёмы – коннекторы, на 4 или 8 контактов соответственно.

Различают несколько типов витых пар:

  1. UTP – витые пары лишены экранирования, внешнего экрана также нет. Наиболее распространённый тип кабелей для домашних интернет-сетей, когда отсутствуют большие расстояния и наводки.
  2. FTP – лишены экранирования, внешний экран присутствует (фольга). Применяются такие провода в офисных помещениях, где встречаются наводки и без потери скорости данные передаются на расстояние до 100 м.
  3. STP – на каждой паре имеется защитный экран проволочного типа, внешний экран также есть. Применяются такие кабели в офисах средних размеров и в помещениях с присутствием наводок. Качественный сигнал передаётся на расстояние до 100 м.
  4. SF/UTP – сами пары лишены экранов, внешний экран двойной: оплётка из меди и плёнка из фольги. Используются на промышленных предприятиях для защиты от наводок и сбережения качественного сигнала при передаче на длительные расстояния.
  5. S/FTP – все пары имеют экран из фольги, внешнее экранирование представлено оплёткой из меди. Используются в зданиях с наличием больших наводок и в местах, где нужно сберечь скорость обмена данными на длительные дистанции.

    Виды витой пары

Нужно также обращать внимание на цвет кабельной изоляции. Самый распространённый – серый – стандартная изоляция. Оранжевый и красный цвет говорят о том, что кабельная изоляция произведена из негорючих материалов.

Бывают кабели на 4 и 8 жил. Четырёхжильные способны передавать данные на скорости не более 100 Мбит/с. Восьмижильные способны поднять эту скорость до 1000 Мбит/с. Для длинных кабельных трасс (свыше 100 метров) необходим монтаж вспомогательного усиливающего оборудования.

Категорий витой пары

Создателем витой пары считается Александр Белл, предложивший скрученный парный провод для защиты телефонной линии от помех, наводимых соседствующими проводами телеграфа или линий электропередачи. Такая скрученная пара проводов успешно использовалась в течение почти 100 лет, пока не была вытеснена современными типами медного кабеля.

Витая пара. Общий вид

Как и любое телекоммуникационное оборудование для медных кабелей разработаны международные стандарты. В данном случае ISO/IEC 11801. Кроме того, существует норматив EIA/TIA 568, действующий на территории США и его сателлитов. Данные стандарты неоднократно дополнялись и сегодня выделены 8 категорий витой пары:

  • Категория 1(Сat1). Та самая витая пара проводов Александра Белла. Применяется только в аналоговой телефонии.
  • Категория 2 (Сat2). Двухпарный кабель, разработанный для сетей Arcnet и TokenRing и обеспечивающий скорость передачи до 4Мбит/с. Снят с производства в начале 2000-х.
  • Категория 3 (Сat3). Первый кабель на 4 пары. Создан для сетей Ethernet 10Base-T. Снят с производства в 2000-е.
  • Категория 4 (Сat4). Кабель на 4 пары для сетей Token Ring, 10/100Base-T. Снят с производства, но встречается на старых сетях.
  • Категория 5 (Сat5). Первый кабель способный передавать информацию на скорости до 100 Mbps. Практически полностью вытеснен преемником.
  • Категория 5e (Сat5e). Усовершенствованная версия cat5. Наиболее популярная категория на сегодняшний день. Кабель способен передавать данные на скорости до 1Гбит/с. Встречается в двух вариантах: двухпарном и четырехпарном.
  • Категория 6 (Сat6). Представлена в 2002 году. Пропускная способность витой пары 10Gbps. Первый кабель, способный работать на скорости 10Gbps, хотя и на небольшое расстояние. Рассматривается как возможная альтернатива cat5e.
  • Категория 6A (Сat6a). Модификация стандарта Сat6, представленная в 2008 году. Пропускная способность витой пары Cat6a – 10Gbps сохраняется на дистанциях до 100 метров. Фактический аналог Сat5e для 10GE-сетей.
  • Категория 7 (Сat7). Представлена в 2002 году вместе с Сat6. Стандарт первоначально позиционировался как более мощная версия Сat6, способная передавать 10Gbps на расстояние свыше 50 м, но с появлением Сat6A утратил свою актуальность.
  • Категория 7А (Сat7a). Глубокая модернизация Сat7, предназначенная для работы с 25GE. Пропускная способность этого кабеля также позволяет предавать сигнал 40GE, но лишь на дистанцию 1-15 метров.
  • Категория 8 (Сat8). Новейший стандарт, представленный в 2016 году. Этот кабель на четыре пары способен передать 40GE-сигнал, на расстояние до 42 метров. Cat8 делится на 2 категории:
    • Cat8.1 – стандартизирована для работы с коннекторами типа RJ-45 и обратно совместим с кабелями Сat6A.
    • Cat8.2 – предназначена для коннекторов типа TERA (разработка Siemens Company), GG45 (разработка Nexans), и ARJ-45 (разработка Bei Fuse Ltd). Данные коннекторы являются проприетарными и перспективы их применения пока туманны.

Типы витой пары

Помимо категорий, медные кабеля различают по конструкции. Выделяют следующие разновидности кабеля:

  • UTP – кабель в простой оболочке, без брони или защитного экрана (неэкранированная витая пара). Обычно прокладывается внутри помещений.
  • FTP – экранированная витая пара (экран из фольги).
  • STP – здесь в защитный экран помещена каждая пара проводов и между двумя оболочками проложена броня из проволочной сетки.
  • S/FTP он же SSTP – кабель с двойным экранированием. Первый оплетает каждую пару по отдельности, второй – охватывает весь пучок.
  • U/STP – аналог STP, но без внешней брони.
  • SFTP – эта экранированная витая пара имеет наиболее толстый кабель из всех. Имеет три экрана: внутренний, охватывающий парные жилы и два внешних. Один из фольги, другой из проволочной сетки.

Различия в характеристиках отнюдь не ограничены конструкцией кабеля. Свою роль играют и материалы, из которых он изготовлен. Так, жилы из чистой меди имеют лучшие характеристики проводимости по сравнению с аналогом из алюминия, покрытого медью. Другое дело, что медный проводник намного дороже алюминиевого.

Следует также различать материалы оболочек. Наиболее ходовой на сегодня остаётся оболочка из поливинилхлорида (ПВХ). Кабель с такой оболочкой маркируется буквами PVC и чаще всего окрашен в серый цвет. Он предназначен для прокладки внутри помещений. Такая оболочка очень дешева, но хорошо горит и имеет ограниченную стойкость к жаре и холоду.

Еще одним популярным материалом для оболочки кабеля является полиэтилен (обозначение PE). Он используется в кабеле для наружной прокладки. Уличная витая пара отлично переносит перепады температур и не боится сырости. В ряде вариантов оснащается несущим тросом. Это позволяет натягивать кабель между опорами, без риска повредить проводники.

Уличный кабель витая пара с тросом

В последние годы набирает популярность витая пара с оболочкой из мало дымного безгалогенного компаунда (маркировка LSZH) для прокладки в помещениях. Она плохо горит и не выделяет вредных веществ. Поэтому если к линиям или помещениям предъявляются строгие требования пожарной безопасности, выбирать следует именно его. Да, он дороже PVC, но долговечнее и безопаснее.

Существуют также более редкие оболочки для кабеля. Например, маркировка FRNC означает, что оболочка кабеля огнеупорна и устойчива к коррозии. Оболочка из полиуретана (PUR) отлично сопротивляется маслу и многократному изгибу. Такие кабеля используются в робототехнике и других сферах с особыми требованиями к проводникам.

Особенности витой пары

Сетевой шнур включает в себя одну или несколько пар тонких проводников, покрытых изоляцией. Все они скручены попарно, поэтому и называются витой парой. На практике используются готовые изделия в виде патчкорда, где отрезок кабеля обжимается с обеих сторон штекерами. Они вставляются в специальные разъемы, имеющиеся на компьютере, роутере и других устройствах, которые требуется подключить.

Иногда при прокладке сетей используется кабель без обжатия, проводимый сквозь маленькие дырки в стенах, непроходимые для коннектора. В подобных случаях распиновка и обжим выполняются после прокладки сети.

Интернет-кабель RJ45 отличается следующими характеристиками:

  • Материал проводников и изоляция. Для их изготовления применяется медь или алюминий покрытый медью. Каждая жила защищена цветной изоляцией. Весь пучок витых пар дополнительно укладывается в единую более плотную изоляционную оболочку. От помех устанавливается экран из фольги и других металлизированных материалов.
  • Цвет изоляционного слоя. Классифицируется по назначению кабеля. Витая пара с черной изоляцией применяется снаружи, с серой – в помещениях, с оранжевой – на пожароопасных участках. Самые современные кабели представлены всевозможными цветами, а их конкретная принадлежность указывается в маркировке.
  • Число жил. По этому показателю шнуры делятся на одно- и многожильные. В одножильных размещаются монолитные жилки, диаметром 0,3-0,6 мм, отличающиеся низкой эластичностью и ломкостью. В многожильных парах используются тоненькие жилки, скрученные в пучки. Они свободно перегибаются и скручиваются, при этом, совершенно не ломаясь. Под них подбирается и коннектор для витой пары.
  • Экранирование. Внутри помещений используется шнур UTP – без защитных элементов. Наружная разводка выполняется фольгированными материалами (FTP) или с металлизированной оплеткой (STP).
  • Пропускная способность. Для RJ45 существует 10 категорий: 7 основных и 3 дополнительных. Наиболее востребованной считается 5-я категория, поскольку первые 4 уже устарели и не поддерживают высоких скоростей передачи.

Вся информация о RJ45 указана в маркировке, нанесенной снаружи на изоляцию. Она помогает подобрать витую пару для конкретных условий эксплуатации.

Схемы обжимки и маркировка витой пары

Когда выполняется обжим витой пары 8 жил, следует обязательно учитывать маркировку проводников. Каждому подключению обязательно соответствует определенная схема цветов, которая требует неукоснительного соблюдения. Иначе сигнал не пройдет, и сеть не станет функционировать.

Читайте также:Схема сплиттера

Ленивая обжимка 2 пар

В Рассмотренном варианте применяется прямой обжим шнура, где задействованы не 8, а лишь 4 жилки. Поэтому такой способ и получил свое название для тех, кто не желает возиться со всеми жилами. Однако, такое подключение годится лишь для низкоскоростных сетей.

Подобный обжим не рекомендуется к применению в настоящее время. Дело в том, что скорость интернета постоянно растет, оборудование улучшается и 4-х проводная схема перестает работать в новых условиях. Поэтому, рано или поздно, придется переходить на стандартную схему. Если сеть изначально проложена 8-ми жильным кабелем, то остается лишь обжать коннекторы RJ по-новому, и все заработает. Но, если сеть оборудовалась четырехжильным шнуром, то его придется полностью менять и прокладывать заново.

Распиновка для локальной сети в которой больше 2х компьютеров

При использовании коннекторов RJ 45, распиновка для подключения в сеть более двух компьютеров выполняется по стандартной схеме. Все жилки раскручиваются и укладываются сверху вниз или слева направо так, как это показано на рисунке.

Проводники выравниваются, обрезаются, после чего их можно обжимать. После этого, каждый соединитель витой пары подключается в свое гнездо.

Прямой обжим с 4 жильной витой пары двухпарный провод

Кабель с четырьмя жилами используется при монтаже внутренних сетей с низкими скоростями. При больших объемах получается сэкономить значительные средства, поскольку такой кабель намного дешевле обычной витой пары на 8 жил. Обжимка выполняется в последовательности, указанной на рисунке.

Однако, использование таких сетей имеет ряд ограничений, и прежде всего – по скорости. Кроме того, к устройству невозможно подать питание, когда это необходимо.

Схема обжатия витой пары RJ 45 с POE стандарт IEEE 802 3AF

Данная схема, выполненная по технологии РоЕ, позволяет не только передавать информационные сигналы, но и подводить питание на роутер, свитч, адаптер и другие устройства. Например, при подключении видеокамер не требуется отдельного питающего провода. Таким образом, коннектор объединяет в себе сразу две функции – передачу данных и питание устройства. Напряжение в такой распиновке поступает по проводникам синего и коричневого цветов.

Витую пару категорически запрещено использовать для подачи 220 вольт, поскольку это может привести к непредсказуемым последствиям. Дело в том, что сечение кабеля в сети составляет всего 0,51 мм2 и рассчитано на ток до 1,5 А. Если силу тока нужно увеличить, два проводника соединяются параллельно и тогда показатель возрастает до 3А.

Основные схемы обжимки

Данную схему часто называют «Компьютер – Компьютер», хотя на самом деле её применяют для подключения: роутеров, свитчей, телевизоров, сетевых принтеров и многих других сетевых устройств. В том числе её постоянно используют для подключения интернета.

На всякий случай сразу скажу, что почти везде при подключении используется именно «B» цветовая схема, которая указана на картинке выше. Порядок обжимки Ethernet распиновки:

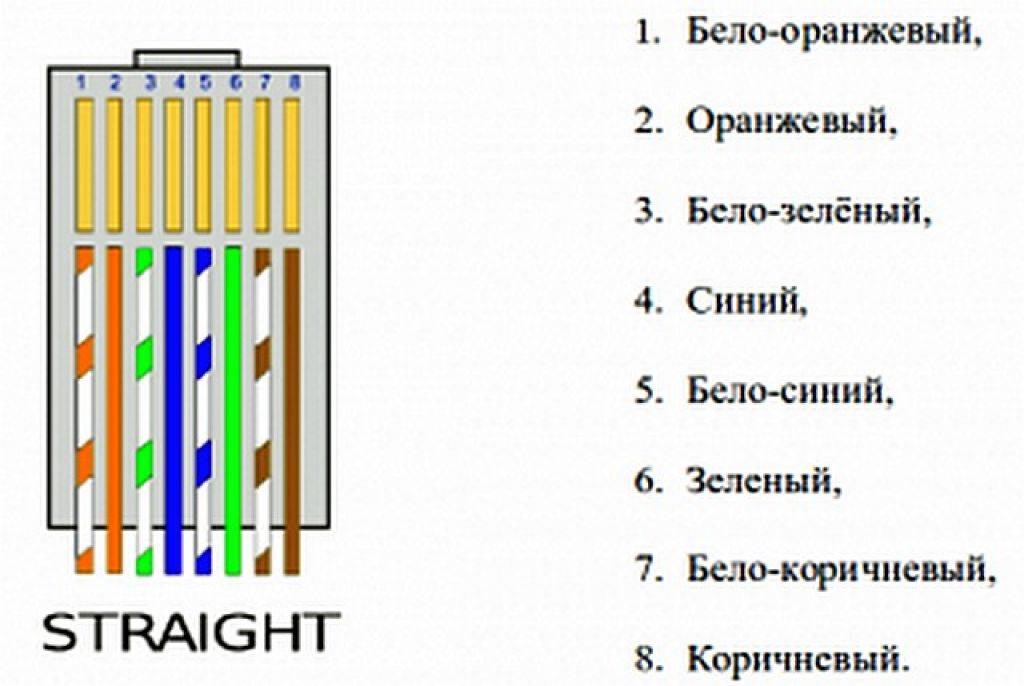

  1. Бело-оранжевый.
  2. Оранжевый.
  3. Бело-зелёный.
  4. Синий.
  5. Бело-синий.
  6. Зелёный.
  7. Бело-коричневый.
  8. Коричневый.

То есть вам нужно абсолютно одинаково обжать оба конца кабеля. Схема обжимки достаточно простая.

  1. Снимаем верхнюю оплетку.

  1. Теперь вам нужно аккуратно расположить все проводки в нужном порядке, по схеме, которую я указал выше. Считаем слева на право от 1-го до 8-го проводка.
  2. Далее очень внимательно и аккуратно на глаз отрежьте лишнюю часть проводков так, чтобы они были все на одном уровне.
  3. Теперь возьмите коннектор металлическими жилами вверх и аккуратно вставьте проводки таким образом, чтобы каждая попала в свой желобок.
  4. Самое главное убедитесь, чтобы каждый проводок доставал до металлических жил коннектора, которые будут потом использоваться при «спайке». Желательно, чтобы основная оплетка также была максимально внутри самого коннектора. Далее вам останется взять щипцы для обжимки и один раз хорошо их зажать.
  5. А теперь проделываем все вышеперечисленные пункты с остальным концом.

ПРИМЕЧАНИЕ! Коннектор RJ-45 – это неправильно название. На деле же данного коннектора и вовсе не существует. Правильное название – 8P8C. Но его почему-то путают с патч-кордом RJ45S, который имеет всего 4 жилы и предназначен для подключения модемов. Но так как название уже вплотную используется как в интернете, так и у сетевых инженеров, то менять его никто не собирается. Да и звучит оно проще. Но знать об этом факте должен каждый профессиональный инженер.

Есть также перекрестная схема «A» (кросс-овер), которую чаще всего используют на западе. Один конец обжимается аналогично, а вот второй уже использует немного другую цветовую схему витой пары.


Перекрестная распайка патчкорда по цветам

Чем отличается патч корда от кабеля витых пар

Витая пара (рис. 1) представляет собой сетевой кабель, состоящий из одной или нескольких пар проводников, скрученных между собой. Используется для прокладки линий связи. Концы остаются свободными, что позволяет делать отрезки любой длины.

Патч-корд (рис. 2) является соединительным шнуром для подключения друг к другу различных устройств. На его концах устанавливаются коннекторы, соответствующие подключаемому оборудованию. Длина патч-кордов может быть разной, а изготовление – заводским или ручным.

Подготовка витой пары к обжиму

У провода внутри под изоляцией есть капроновая нитка. Можно немного разрезать изоляцию ножом или ножницами, а затем, чтобы не повредить изоляцию внутренних проводков, потянуть за нитку, так чтобы она рвала внешнюю изоляцию. Порвать примерно 2-3 см. затем отрезать лишнюю изоляцию. Я стараюсь не пользоваться инструментами для обрезки изоляции т. к. очень часто повреждается изоляция самих проводов. Исключением является очень дорогие и качественные обжимные клещи.



Необходимые инструменты

  • Провод витой пары на 2 или 4 пары,
  • обжимные клещи для 8P8C (официальное название кримпер),
  • коннектор RJ-45 (8P8C).

Витая пара на 4 жилы: правила обжима + схема

Витая пара из 8-ми жил используется для гигабитной сети, если планируется ЛВС на 100 мбит, то будет достаточно 4-е жилы. В коннекторе в таких случаях задействуются контакты «1», «2», «3», «6». Ниже продемонстрированы три возможных варианта распиновки 4-х жильной витой пары.


Варианты распиновки двухпарного кабеля

Обжим и разделка производится по тому же принципу, что и для 4-х парного кабеля.

Что такое обжим витой пары и как его делать


Распиновка витой пары

Соединение кабельных жил с разъёмом именуют обжимкой – контактная группа коннектора, после распределения в нём жил провода, вжимается внутрь, прокалывая их изоляцию и фиксируя кабель. Так создаётся надёжное и качественное соединение. Наиболее востребованными являются коннекторы модели rj45.

Розетка rj45, посредством которой выполняется распиновка, нередко именуется специалистами как разъём 8P8C. Такая маркировка говорит о том, что и вилка и сама розетка обладают 8 контактами. Все эти контакты можно соединять в различных схематических вариациях в соответствии с типом кабельного соединения.

Распиновка розетки rj-45: красным обведена маркировка для стандарта T568A, синим – T568B

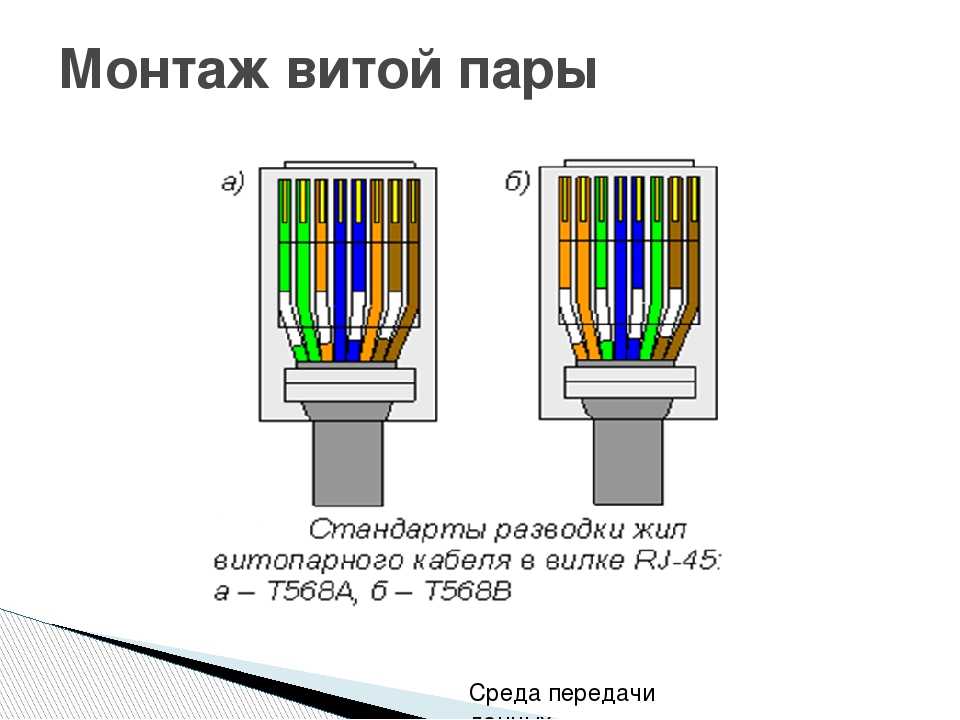

Rg 45 распиновка 8 проводов бывает двух стандартов: T568A и T568B. Последний является более востребованным и применяется значительно чаще, так как предназначен для соединения ПК с роутером или модемом. Первый стандарт создан для соединения двух ПК между собой.

Перед тем как рассмотреть процесс обжима, логично указать вариации схем подключения коннекторов. Их всего две: прямая и перекрёстная.

Все жилы витой пары маркированы конкретным цветом, что позволяет выполнить быструю распиновку и дальнейший обжим розетки rj45. Жилы единой пары близки по окрасу, например, синий и сине-белый.

Различия между прямой и перекрёстной конфигурацией обжима очевидны. Прямая вариация является схемным решением, когда на двух противоположных краях кабеля расцветка жил совпадает.

Перекрёстная вариация предполагает схему, где на противоположных краях кабеля соответствие жил по цвету несколько изменено. Чаще всего местами меняют проводники под номерами 1, 2, 3 и 6.

Каждая из этих схем предусматривает размещение жил на противоположных краях таким образом, что проводник №1 находится напротив проводника №8 и наоборот – жила №8 расположена напротив жилы №1.

Кроме вышеуказанных 2 конфигураций существует ещё и промежуточная – консольная. Она предполагает размещение проводников на краях кабеля в перевёрнутом порядке. Жила №1 с первого коннектора соответствует жиле №1 со второго коннектора. Проводники №8 также соответствуют друг другу.

Прямой и перекрестный обжим

Теперь перейдем к вариантам обжима. Они бывают двух видов:

  1. Прямой, то есть, оба конца витой пары обжимаются по одному стандарту.
  2. Перекрестный, в данном случае один из концов обжимается по стандарту Т568А, второй – Т568В.


Рисунок 12. Прямое (А) и перекрестное (В) подключение

Такая специфика связана со схемой подключения. Собственно существует три варианта:

  1. Роутер-роутер. В этом случае кроссовая линия соединяет два роутера или хаба.
  2. PC-PC. Здесь все понятно, сетевой кабель используется для прямого соединения двух персональных компьютеров.
  3. Роутер-PC. То есть, персональный компьютер подключен к сетевому узлу.

Давайте кратко рассмотрим перечисленные схемы подключения.

Обжим витой пары по схеме роутер-роутер

При таком варианте подключения положено использовать прямую схему (см. А на рис.12). Но, при использовании в топологии сети интеллектуальных узлов, данное ограничение соблюдать не обязательно. То есть, допускается прямая и перекрестная схема соединения, поскольку роутер способен опознать ее тип. Но, правильным считается придерживаться выбранного стандарта для той или иной ЛВС.

Обжим витой пары по схеме компьютер-компьютер

Совсем иная ситуация возникает, при соединении ПК между собой. В этом случае может работать только перекрестная схема — кроссовер. Данный тип подключения был продемонстрирован на рисунке 12 (В).

Обжим витой пары по схеме роутер-компьютер

Данный тип соединения принято выполнять по прямой схеме. Для интеллектуальных коммутаторов (свичей) данное условие не обязательно, но тем не менее, «хорошим тоном» считается придерживаться данного условия.

Как облегчить монтаж витой пары: секреты из практики

Следует отметить еще некоторые тонкости монтажа витой пары:

  • Чтобы отмерить 1 метр кабеля не обязательно искать метки на нем. Длина в 1 метр — это расстояние от кончиков пальцев до противоположного плеча по линии груди человека среднего роста.
  • В разъем должна заходить и быть обжата оболочка кабеля. Это помогает избежать случайного срыва разъема. Если вы сняли слишком много оболочки, попробуйте растянуть остаток. Учтите, что в кабелях с толстой оболочкой это работает далеко не всегда.
  • Установив коннектор для витой пары, проверьте, чтобы все провода были вставлены в разъем до упора. Зазоры приводят к плохому контакту.
  • Пользуйтесь тестерами витой пары для контроля качества установки разъемов. Зачастую достаточно простейших моделей. Более продвинутые устройства позволять собрать максимум доступной информации и даже составить небольшой отчет.

ЛАН-тестер для витой пары: продвинутая модель компании Softing

  • Если ситуация требует соединение жил кабеля с применением скотчлоков для витой пары – желательно запастись специальным инструментом – кримперами для кнопочных коннекторов. В отличие от пассатижей они не вредят соединителям и существенно ускоряют монтаж скотчлоков.
  • Если вы обжимаете кабель типа FTP/STP экранированными коннекторами для витой пары, рекомендуется сначала подготовить провода для монтажа как для UTP-кабеля, а затем срезать еще часть оболочки и обжать нетронутый экран.
  • Помните, что хотя сечение жилы витой пары составляет около 0.5 мм, её применение в качестве проводника допускается только в слаботочных системах. Применять витую пару для запитывания активного оборудования категорически запрещено.

Набор инструментов для работы с кабелем типа витая пара

И последнее. Если вам часто приходится работать с медным кабелем типа витая – соберите свой набор инструментов или возьмите готовый набор инструментов для системного администратора. Можете взять готовой или собрать комплектующие набора по своему усмотрению.

Какая витая пара будет завтра?

Несмотря на серьёзную конкуренцию со стороны оптического кабеля, витая пара продолжает прочно удерживать сегмент «последнего метра». Не последнюю роль здесь играет цена и габариты оптических трансиверов, которые не позволяют использовать их в персональных компьютерах и ноутбуках.

Действительно, во многих случаях оптические кабели оказываются перспективнее медных, благодаря большей надёжности и огромному запасу для модернизации. Одна и та же пара волокон может передать и 1GE и 40GE. При этом оптический кабель абсолютно не подвержен электромагнитным помехам, более устойчив к непогоде и влажной среде. Да, монтаж ВОК намного сложнее медных линии, но если расстояние между узлами сети превышает 70 метров, берите оптику – не прогадаете.

Тем не менее, в ближайшие годы рынок витой пары будет продолжать расти. Как ожидают эксперты «ResearchAndMarkets», к 2023 году более 90% рынка кабеля для передачи данных составит медная витая пара UTP. Кабель Cat5e уже сдаёт позиции более современным Cat6/6A, а кабель Cat7 расширит присутствие на рынке, заняв нишу, которую сейчас занимает Cat6A.

Что касается экзотики вроде витой пары на 6 пар проводников, то она стремительно уходит в прошлое, не в последнюю очередь благодаря распространению IP-телефонии. IP-аппараты уже сравнялись по цене с аналоговыми собратьями, так что сегодня легче и дешевле передать и данные и телефонию по единственному UTP, чем использовать комбинированные решения.

Фактически, главным конкурентом витой пары в её нише «последнего метра» является не оптические, а беспроводные линии. Внедрение стандарта Wi-Fi 6 может серьезно изменить расклад сил в этой области, и как будут развиваться события станет ясно уже совсем скоро, после 2021 года.

Предыдущая

РазноеЭлектролизсолей, щелочей, кислот

Следующая

РазноеСхемы подключения трехфазного счетчика. Установка трёхфазного счетчика

Crump Connector — Bilder und Stockfotos

155Bilder

  • Bilder
  • FOTOS
  • GRAFIKEN
  • VEKTOREN
  • VIDEOS

Durchstöbern SI 155

. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

Sortieren nach:

Am beliebtesten

ein satz farbiger crimpklemmen für elektrische leitungen. crimpschläuche в verschiedenen größen. ersatzteilbox aus kunststoff für elektriker. Веркцеугкастен. selektiver fokus — обжимные коннекторы, фото и изображения

Ein Satz farbiger Обжимные клеммы для электрических устройств….

Ein Satz farbiger Обжимные клеммы для электрических устройств. Crimphülsen in verschiedenen Größen. Kunststoff-Ersatzteilbox für Elektriker. Werkzeugkasten. Селектив Фокус.

Обжимные фитинги — обжимные соединители, фото и изображения klemmenblock und stecker für elektrische kabelverschließung. — обжимной разъем со стоковым фото и изображением

Обжимные клеммы. Klemmenblock und Stecker für elektrische…

Кримпаншлюссе. Klemmenblock und Stecker für elektrische Kabelnahaufnahme.

farbige hülsen, crimpklemmen für verschiedene drahtgrößen. — обжимные коннекторы со стоковыми фотографиями и изображениями

Farbige Hülsen, обжимные зажимы для различных соединений Drahtgrößen.

crimpwerkzeug zum crimppen der rundklemmen — обжимной разъем, фото и сборка

Crimpwerkzeug zum Crimpen der Rundklemmen

электрические и электронные разъемы, обжимные разъемы — обжимной разъем, фото и сборка

Gerätrische und elektronis Connectors0003 ein satz farbiger crimpklemmen für elektrische leitungen. crimpschläuche в verschiedenen größen. ersatzteilbox aus kunststoff für elektriker. Веркцеугкастен. selektiver fokus — обжимной коннектор со стоковыми фотографиями и фотографиями

Ein Satz farbiger Обжимные клеммы для электрических разъемов….

Ein Satz farbiger Обжимные клеммы для электрических соединений. Crimphülsen in verschiedenen Größen. Kunststoff-Ersatzteilbox für Elektriker. Werkzeugkasten. Селектив Фокус.

ein satz roter crimpklemmen für elektrische drähte. crimpärmel в verschiedenen größen. Kunststoff-ersatzteilbox für elektriker. Веркцеугкастен. selektiver fokus — обжимные коннекторы, фото и изображения

Ein Satz roter Crimpklemmen für elektrische Drähte. Обжимные…

Ein Satz roter Обжимные клеммы для электрических цепей. Crimphülsen in verschiedenen Größen. Kunststoff-Ersatzteilbox für Elektriker. Werkzeugkasten. Селектив Фокус.

crimpklemmen für elektrische leitungen — обжимной разъем со склада, фотографии и изображения0002 Crimp-Anschlüsse

Abstract, Business Finance and Industry, Kabel, Connect, Wire

farbige crimpklemmen für verschiedene drahtgrößen. kupferhülsen zum crimppen von elektrischen kabeln. адерендхюльсен. selektiver focus, kopierraum — обжимные соединители со стоковыми фотографиями и изображениями

Farbige Crimpklemmen für verschiedene Drahtgrößen. Kupferhülsen…

Farbige Crimpklemmen für verschiedene Drahtgrößen. Kupferhülsen zum Crimpen von elektrischen Kabeln. Адерендхюльсен. Селективер Фокус, Копьерраум.

ein satz farbiger crimpklemmen für elektrische leitungen. crimpschläuche в verschiedenen größen. ersatzteilbox aus kunststoff für elektriker. Веркцеугкастен. selektiver fokus — обжимной коннектор со стоковыми фотографиями и фотографиями

Ein Satz farbiger Обжимные клеммы для электрических разъемов….

Ein Satz farbiger Обжимные клеммы для электрических соединений. Crimphülsen in verschiedenen Größen. Kunststoff-Ersatzteilbox für Elektriker. Werkzeugkasten. Селектив Фокус.

farbige crimpklemmen für verschiedene drahtgrößen. kupferhülsen zum crimppen von elektrischen kabeln. адерендхюльсен. selektiver fokus, kopierraum — обжимные коннекторы, фото и фото

Farbige Crimpklemmen für verschiedene Drahtgrößen. Kupferhülsen…

Farbige Crimpklemmen für verschiedene Drahtgrößen. Kupferhülsen zum Crimpen von elektrischen Kabeln. Адерендхюльсен. Селективер Фокус, Копьерраум.

ein satz farbiger crimpklemmen für elektrische leitungen. crimpschläuche в verschiedenen größen.
ersatzteilbox aus kunststoff für elektriker. Веркцеугкастен. selektiver fokus — обжимной коннектор стоковые фотографии и изображения

Ein Satz farbiger Обжимные клеммы для электрических разъемов….

Ein Satz farbiger Обжимные зажимы для электрических цепей. Crimphülsen in verschiedenen Größen. Kunststoff-Ersatzteilbox für Elektriker. Werkzeugkasten. Селектив Фокус.

Инструмент для обжима и кабель Netzwerk — Обжимные соединители со складскими фотографиями и изображением Инструмент zum Anschließen von RJ45-Steckverbindern и Netzwerkkabel.

haufen isolierter crimpdraht-endklemmen auf weißemhintergrund — обжимные коннекторы стоковые фотографии и изображения

Haufen isolierter Crimpdraht-Endklemmen auf weißem Hintergrund

Kleiner Haufen blue isolierter Crimp-Rundklemmen for elektrische Drahtenden auf weißem Hintergrund, Nahaufnahme im selektiven Fokus

ein satztrimenenfarbiger crimpklemmen. crimpschläuche в verschiedenen größen. ersatzteilbox aus kunststoff für elektriker. Веркцеугкастен. selektiver fokus — обжимной коннектор стоковые фотографии и изображения

Ein Satz farbiger Обжимные клеммы для электрических разъемов….

Ein Satz farbiger Обжимные зажимы для электрических цепей. Crimphülsen in verschiedenen Größen. Kunststoff-Ersatzteilbox für Elektriker. Werkzeugkasten. Селектив Фокус.

farbige crimpklemmen für verschiedene drahtgrößen. kupferhülsen zum crimppen von elektrischen kabeln. адерендхюльсен. selektiver focus, kopierraum — обжимные соединители со стоковыми фотографиями и изображениями

Farbige Crimpklemmen für verschiedene Drahtgrößen. Kupferhülsen…

Farbige Crimpklemmen für verschiedene Drahtgrößen. Kupferhülsen zum Crimpen von elektrischen Kabeln. Адерендхюльсен. Селективер Фокус, Копьерраум.

gold-crimp-terminal oder-anschlüsse — обжимной соединитель стоковые фото и изображения

Gold-Crimp-Terminal oder-Anschlüsse

дальние обжимные клеммы для различных соединений. kupferhülsen zum crimppen von elektrischen kabeln. адерендхюльсен. selektiver focus, kopierraum — обжимные соединители со стоковыми фотографиями и изображениями

Farbige Crimpklemmen für verschiedene Drahtgrößen. Kupferhülsen…

Farbige Crimpklemmen für verschiedene Drahtgrößen. Kupferhülsen zum Crimpen von elektrischen Kabeln. Адерендхюльсен. Селективер Фокус, Копьерраум.

ein satz farbiger crimpklemmen für elektrische leitungen. crimpschläuche в verschiedenen größen. ersatzteilbox aus kunststoff für elektriker. Веркцеугкастен. selektiver fokus — обжимной коннектор со стоковыми фотографиями и фотографиями

Ein Satz farbiger Обжимные клеммы для электрических разъемов….

Ein Satz farbiger Обжимные клеммы для электрических соединений. Crimphülsen in verschiedenen Größen. Kunststoff-Ersatzteilbox für Elektriker. Werkzeugkasten. Селектив Фокус.

farbige crimpklemmen für verschiedene drahtgrößen. kupferhülsen zum crimppen von elektrischen kabeln. адерендхюльсен. selektiver fokus, kopierraum — обжимные коннекторы, фото и фото

Farbige Crimpklemmen für verschiedene Drahtgrößen. Kupferhülsen…

Farbige Crimpklemmen für verschiedene Drahtgrößen. Kupferhülsen zum Crimpen von elektrischen Kabeln. Адерендхюльсен. Селективер Фокус, Копьерраум.

isolierter crimp-spaten-anschluss. макрофото. — обжимной разъем со стоковым фото и изображением

Isolierter Crimp-Spaten-Anschluss. Макрофото.

Isolierter Crimpspatenverbinder. Макрофото. Isoliert auf weißem Hintergrund.» r»n

technikerin mit crimpzange — обжимные коннекторы, фото и фото

Technikerin mit Crimpzange

Junge Computernetzwerktechnikerin mit Verbindungskabeln und Crimpzangenwerkzeug

elektrischer crimpkontakt im geschäft — crimp connector stock-fotos und bilder

Elektrischer Crimpkontakt im Geschäft

crimpkontakten — crimp connector stock-fotos und bilder

Crimpkontakten

quetschungen prüfen werkzeug mit crimp-terminals isoliert — обжимные разъемы стоковые фото и изображения

Quetschungen prüfen Werkzeug mit Crimp-Terminals isoliert

Mehrfarbige Drähte, Kabel, Crimpwerkzeuge und Crimpklemmen isoliert auf weißem Hintergrund.

ringklemmenstecker crimpblaudraht für elektronische oder elektrische industrie — crimp connector stock-fotos und bilder

Ringklemmenstecker Crimpblaudraht für elektronische oder…

verschiedene größe ring klemmenstecker crimpkabeldraht der elektrischen leistung hochspannung für maschine oder produktionslinie in industriell auf dem tisch — crimp connector stock-fotos и изображение

Verschiedene Größe Ring Klemmenstecker Crimpkabeldraht der…

Кримпер и драхтшнайдер изолированы на внутренней поверхности. stp cat 5 витая пара ethernet витой кабель инструмент, обжим кабеля lan rj45. lan-handwerkzeuge, elektronikwerkzeuge, elektronikwerkzeuge — обжимные соединители со стоковым фото и сборкой

Обжимной и драхтшнейдерный станок, изолированный на внутреннем крае. STP…

ethernet rj45-steckverbinder, для модульного crimpkabelverbindung mit isoliertem weißem undergrund. nahaufnahme, selektiver fokus — обжимные коннекторы, стоковые фотографии и изображения

Ethernet RJ45-Steckverbinder, для модульного обжима кабеля. ..

Herstellung von crimp for ethernet-netzwerk rj45 draht mit crimpwerkzeug. schritt für schritt prozess. — обжимные разъемы со складскими фотографиями и изображениями

Herstellung von Crimp für Ethernet-Netzwerk rj45 Draht mit…

ferrule draht kupfer crimp-steckverbinder-kit isoliert auf weißem undergrund. elektrotechnik — обжимной соединитель, стоковые фото и изображения

Ferrule Draht Kupfer Crimp-Steckverbinder-Kit isoliert auf weißem

Verschieden isolierte Kabelstiftendklemmen für dauerhafte Konjunktion. Elektromechanische Verbindungsausrüstung verschiedener Größe und Farbe, sortiert im Gitter der Kunststoffbox. Клемма для Crimpverbindung. Hochspannungsstrom. Электромеханик.

электрические и электронные обжимные соединители — обжимные соединители, фото и изображения

Электрические и электронные соединения, обжимные соединители

tipps kabel crimppen — обжимные соединители, стоковые фотографии и изображения

Tipps Kabel crimppen

Nahaufnahme einer Crump Terminal Mit Verwaschenes Elektrische Kabel — Crump Connector Stock -Fotos und Bilder

Nahaufnahme Einer Crimp Terminal Mit Verwaschenes elektrische . ..

Nahaufnahme desclemmenshe unshenshenshenshershe us -us -unchenshenshenshershe. metallklemmen, die auf weißemhintergrund isoliert sind. Tipps für kabel und drähte. zuverlässigen elektrischen kontakt. zubehör und ersatzteile. — обжимные коннекторы стоковые фотографии и изображения

электричка Кримпклемменштекер. Metallklemmen, die auf weißem…

geschlossenes ende der crimpkappen für runde elektrische box. — обжимной соединитель со складскими фотографиями и изображением

Geschlossenes Ende der Crimpkappen für runde elektrische Box.

Der Elektriker setzt elektrische Leiter auf Kupferdrähte während der Installation von Rundsteckdose, Elektroinstallation.

Обжимные клеммы, электрические аксессуары — обжимные разъемы, фото и фотографии

Обжимные клеммы, электрические аксессуары

Nahaufnahme des elektrischen Zubehörs von Crimpklemmen

crimp-buchsenklemmen, isoliert, rot — обжимной соединитель stock-fotos und bilder

Обжимной соединитель, isoliert, rot

ethernet-netzwerkkabel обжимной обжимной инструмент обжимной инструмент — обжимной разъем стоковые фотографии и сборка

Ethernet-Netzwerkkabel обжимной обжимной обжимной инструмент обжимной инструмент elektrische schaufelklemmen, kugel-ansaden-anschlüsse. isolieren — обжимной соединитель стоковые фотографии и изображения

Steckverbinder für elektrische Drähte komplett mit isolierten…

Обжимные соединители auf Weißem Hintergrund — Обжимные соединители Stock-fotos und Bilder

Обжимные соединители на Weißem Hintergrund

Инструмент для обжима кабельных соединителей — обжимной разъем Stock-fotos und Bilder

Инструмент для обжима соединителей

разъемы

elektrische crimp-werkzeuge und draht auf den bürotisch im sonnenlicht getönt — crimp Connector stock-fotos und bilder

Elektrische Crimp-Werkzeuge und Draht auf den Bürotisch im…

Обжимной инструмент rj45-anschluss, isoliert auf weißemhintergrund — обжимной соединитель, стоковые фото и сборка

Обжимной инструмент rj45-anschluss, isoliert auf weißem Hintergrund

Ручной инструмент для обжима

стоковые фотографии и изображения

Crimp-Tool isoliert auf weißem Hintergrund, verwendung für…

lan-kabel mit rj-45-buchse und crimp-werkzeug — обжимные разъемы, фотографии и комплектация

LAN-Kabel mit RJ-45-Buchse und Crimp-Werkzeug

LAN-Kabel mit RJ-45-Buchse und Crimpwerkzeug auf weißem Hintergrund

обжимная клемма — обжимной разъем, фото и изображения

Messing-Crimp Terminal

обжимной инструмент — обжимной разъем, стоковые фотографии и изображения

обжимной инструмент

красный обжимной уплотнитель steckverbinderklemmen — обжимной соединитель стоковые фотографии и изображения

Red Crimp Seal Steckverbinderklemmen

Rote elektrische Klemmensteckverbinder, die in einem Kunststoffkontaner angeordnet sind.

Обжимной инструмент, обжимной зажим на гольце, 3D-рендеринг — обжимной соединитель, фото и изображения metallklemmen, die auf weißemhintergrund isoliert sind. — обжимной разъем со стоковым фото и изображением

elektrischen Crimpklemmenstecker. Metallklemmen, die auf weißem…

обжимной инструмент isoliert auf weiss — Обжимной инструмент isoliert auf weiss — Обжимной инструмент isoliert auf Weiss

Обжимной инструмент isoliert auf Weiss

farbig sortiert draht quetschverbindern in ein kunststoff-organisator auf weißem hintergrund — обжимной соединитель stock-fotos und bilder

farbig sortiert Draht e Quetschverbindernstn Organisa

kleine draht crimp elektrische steckverbinder — обжимной разъем, фото и изображения

Kleine Draht Crimp elektrische Steckverbinder

strip und crimp — обжимной разъем, фото и изображения

Strip und Crimp

Photo und Crimp

von 3

Как разрезать, зачистить и обжать смещением изоляции UL1007 Провода 20 AWG

Купить провод UL1007 здесь

  • Обрезка и зачистка провода 20 AWG
  • Обжим соединителя смещения изоляции
  • Скручивание проводов 20 AWG UL1007 вместе для ограничения электромагнитных помех
  • Качество — последний шаг перед отправкой
  • ………………………………………………….

    В этой статье объясняется процесс резки, зачистки и обжатия со смещением изоляции соединительных проводов UL1007 20 AWG в корпусе AMP с помощью ручного инструмента AMP IDC. Помимо инструментов, провод и корпус усилителя показаны на рисунках ниже, и, как вы можете видеть, конец без зачищенной изоляции будет той стороной, которая обжимается в корпусе слева. Как следует из этого термина, IDC или соединитель смещения изоляции смещает изоляцию, когда она входит в корпус. В этом случае конец с полуполосой ни к чему не прикрепится и не соединится.

    Провод будет обрезан и зачищен на станке для обработки проводов, а затем отправлен сборщику для обжима проводов в корпусе. Этот провод относится к типу UL1007, который UL тестирует, утверждает и определяет, чтобы он соответствовал номинальному напряжению 300 вольт и температуре 105°C в своем применении. Медь состоит из 10 отдельных жил 30 AWG, которые намотаны вместе, чтобы соответствовать диаметру 20 AWG, или 0,039 дюйма (толщина меди) и 0,071 дюйма (включая изоляцию). Кроме того, медные жилы покрыты слоем олова, известным как луженые медные жилы. Конечный пользователь сможет снять изоляцию с полуполосы (крайнее правое изображение выше) и припаять проще, чем если бы это была голая медь. Слой олова слегка расплавится, чтобы прилипнуть к нанесению и создать более надежное общее соединение.

    Обжим соединителя смещения изоляции

    Как видно из короткого видео, провод вставляется через инструмент в дом. Если вы посмотрите достаточно близко, вы увидите металл внутри дома, который прорежет изоляцию и встретится с медными жилами внутри провода. Чтобы убедиться, что ток проходит через корпус в провод, потребуется проверка на непрерывность электрической цепи, и если проверка на непрерывность не пройдена, это просто означает, что провод необходимо протолкнуть дальше в дом, чтобы он встретился с металлом. Кроме того, важно, чтобы провод не был слишком глубоко вставлен в корпус, иначе металл прорежет изоляцию и медные жилы, что также является несоответствующей частью. Этот тщательный расчет определяется путем вычитания диаметра меди 20 AWG (0,039») дважды (сверху и снизу) на весь наружный диаметр проволоки (0,071”). В этом случае инструмент должен быть настроен на продавливание провода до 0,039 дюйма, после чего можно выполнить несколько тестов качества, чтобы убедиться, что провод находится именно там, где он должен быть.

    Скрутить провода UL1007 20 AWG легко, если у вас есть соответствующий инструмент. Это похоже на вращение проволоки внутри дрели, и машина для скручивания имеет разные настройки для более тугого или более слабого скручивания в зависимости от требований заказчика. Более тугие витки ограничивают окружность частоты, проходящей по проводам, так что они не пересекаются с проводом в нескольких дюймах от него. Как вы можете видеть на изображении ниже, провода аккуратно скручены друг с другом в соответствии с форматом «скручивание на дюйм», именно так клиент требует тугие и свободные скручивания, по дюйму.

    Качество — последний шаг перед отправкой

    Для компаний важно иметь политику и процедуры обеспечения качества для всего, что они производят и отгружают клиентам. Клиенты ожидают соответствия и согласованности, когда заказывают у своего поставщика 1000 жгутов проводов. Компании, сертифицированные по стандарту ISO 9001, имеют систему управления качеством, процессы качества, процессы снижения рисков и процессы корректирующих действий, чтобы гарантировать клиентам, что они находятся на вершине всего, что связано с качеством. У сертифицированных компаний были данные, подтверждающие, что они соблюдают процессы, которым, как они утверждают, следуют, и в целом легко увидеть, что эти компании заботятся о качестве своей продукции, потому что они постоянно об этом говорят.

    Перво-наперво, заполните первую статью для просмотра и утверждения заказчиком.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
