Телескопическая антенна для радиоприемника: особенности, применение и альтернативы

Как устроена телескопическая антенна для радиоприемника. Какие преимущества она дает. Можно ли заменить ее на другой тип антенны. Как правильно подключить и настроить антенну для лучшего приема радиосигнала.

Содержание

Что такое телескопическая антенна и как она работает

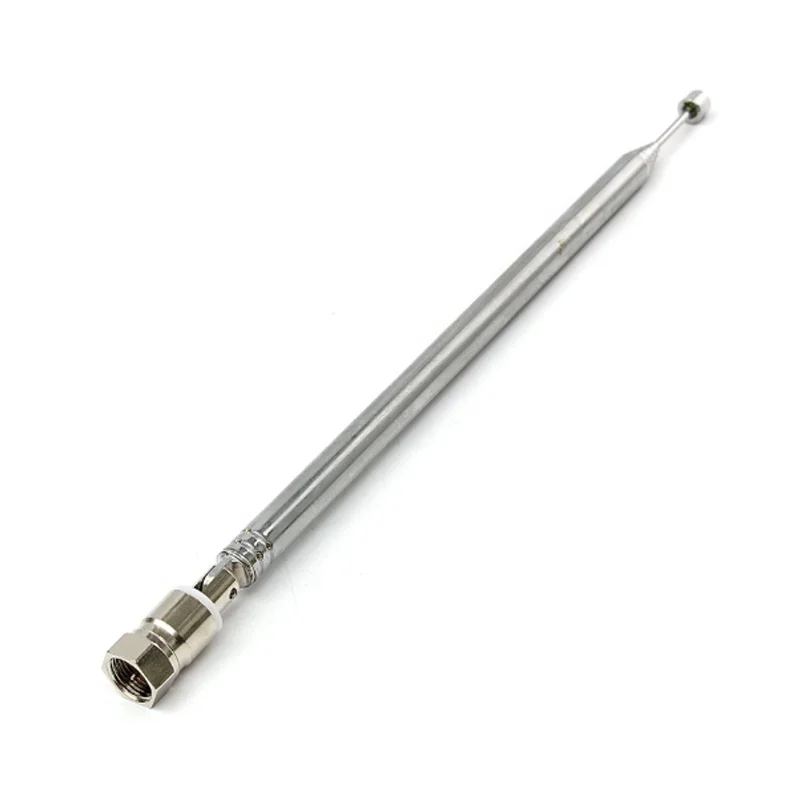

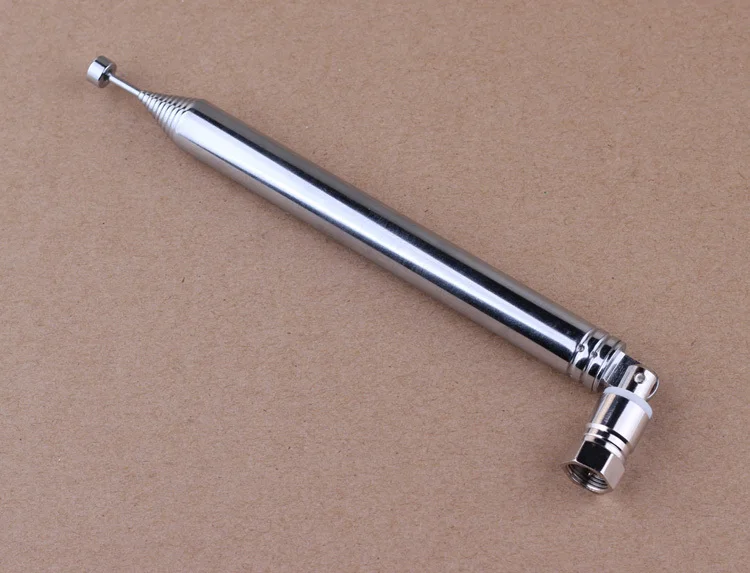

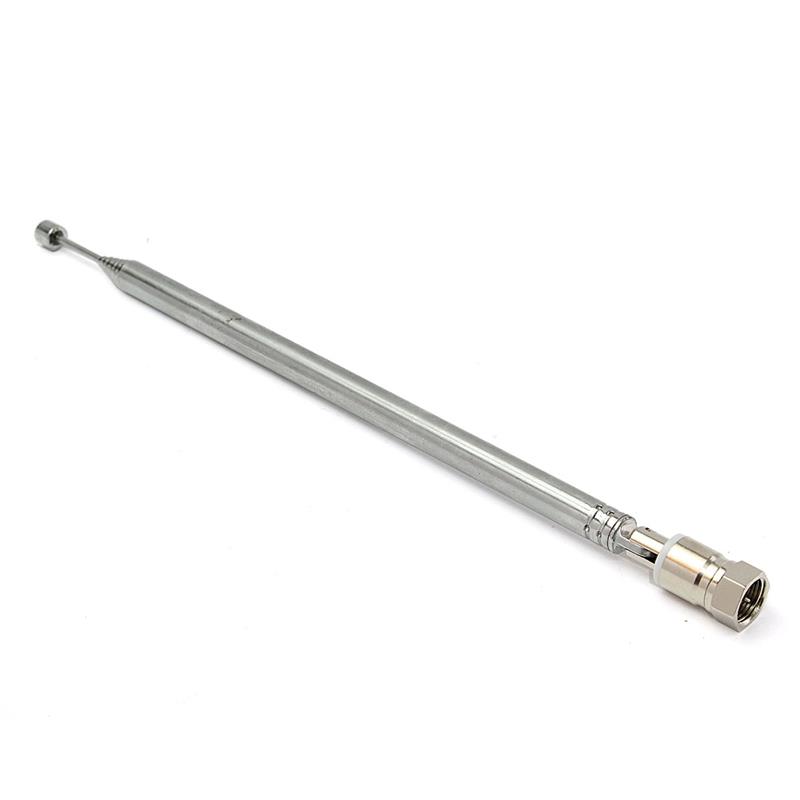

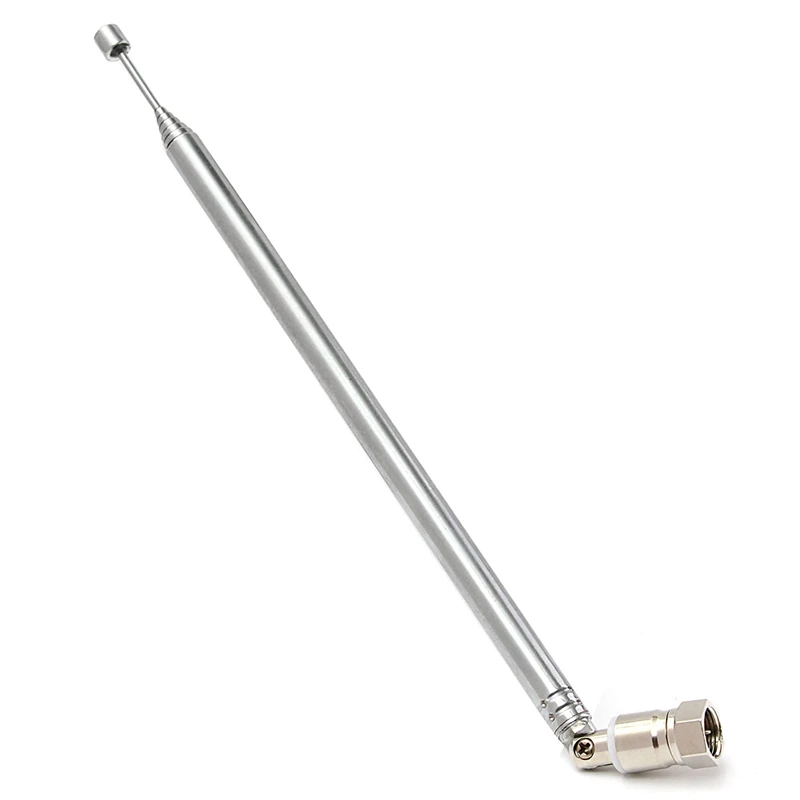

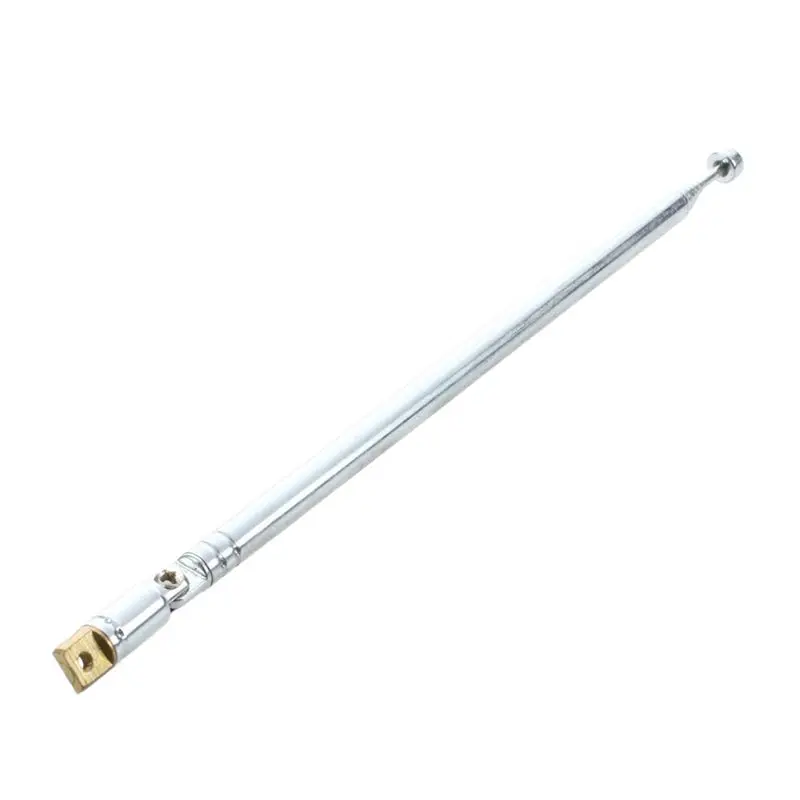

Телескопическая антенна — это выдвижная антенна, состоящая из нескольких металлических секций, которые можно раздвигать для увеличения длины. Она широко используется в портативных радиоприемниках, телевизорах и других устройствах для приема радиосигналов.

Принцип работы телескопической антенны основан на том, что длина антенны должна соответствовать длине принимаемой радиоволны. Чем длиннее антенна, тем лучше она принимает более длинные волны низких частот. При выдвижении секций увеличивается эффективная длина антенны, что позволяет настроиться на разные диапазоны частот.

Основные характеристики телескопических антенн:

Длина в сложенном состоянии обычно 10-20 см
Длина в разложенном виде может достигать 1-1,5 м
Количество выдвижных секций от 4 до 10

Материал изготовления — нержавеющая сталь, латунь
Сопротивление около 50-75 Ом

Преимущества и недостатки телескопических антенн

Телескопические антенны обладают рядом достоинств, но также имеют некоторые ограничения. Рассмотрим основные плюсы и минусы данного типа антенн.

Преимущества:

Компактность в сложенном виде
Возможность регулировать длину под разные диапазоны
Простота конструкции и надежность
Низкая стоимость
Не требуют дополнительного питания

Недостатки:

Ограниченная эффективность на низких частотах
Подверженность механическим повреждениям
Необходимость периодически выдвигать/складывать
Направленность приема в вертикальной плоскости

Несмотря на некоторые недостатки, телескопические антенны остаются очень популярными благодаря удобству использования в портативных устройствах.

Применение телескопических антенн в радиоприемниках

Телескопические антенны широко используются в портативных и автомобильных радиоприемниках для приема FM и AM сигналов. Они позволяют улучшить качество приема по сравнению с встроенными антеннами.

В FM-диапазоне (87,5-108 МГц) оптимальная длина антенны составляет 75-85 см. Для приема AM-станций (520-1610 кГц) требуется более длинная антенна, поэтому здесь телескопическая антенна менее эффективна.

Можно ли заменить телескопическую антенну на другой тип?

Многие пользователи задаются вопросом, можно ли заменить штатную телескопическую антенну на более эффективную. В большинстве случаев это возможно, но требует некоторых технических навыков.

Наиболее распространенные варианты замены телескопической антенны:

Проволочная антенна — простой отрезок провода длиной 1-2 метра
Комнатная FM-антенна — усиливает прием в стационарных условиях
Автомобильная антенна — для использования в машине
Активная антенна с усилителем — значительно улучшает чувствительность

При замене антенны важно учитывать входное сопротивление приемника (обычно 50-75 Ом) и использовать подходящий разъем для подключения.

Как подключить внешнюю антенну вместо телескопической

Для подключения внешней антенны вместо штатной телескопической потребуется выполнить некоторые технические операции с радиоприемником. Рассмотрим основные шаги:

Откройте корпус приемника, соблюдая меры предосторожности
Найдите место подключения телескопической антенны на плате

Аккуратно отпаяйте провод штатной антенны
Припаяйте центральную жилу коаксиального кабеля новой антенны
Найдите точку заземления и припаяйте к ней экран кабеля
Выведите кабель наружу через отверстие в корпусе
Установите подходящий антенный разъем

Важно отметить, что данная операция требует навыков пайки и может привести к потере гарантии на устройство. При отсутствии опыта лучше обратиться к специалисту.

Особенности настройки радиоприемника с внешней антенной

После замены штатной телескопической антенны на внешнюю может потребоваться дополнительная настройка радиоприемника для достижения оптимального качества приема. Рассмотрим основные моменты:

Проверьте качество пайки и надежность соединений
Убедитесь в отсутствии короткого замыкания между центральной жилой и экраном

При необходимости подстройте входные контуры приемника
Поэкспериментируйте с расположением внешней антенны
Используйте согласующие устройства при несоответствии импедансов

При правильном подключении и настройке внешняя антенна должна обеспечить заметное улучшение качества приема по сравнению с телескопической.

Альтернативные способы улучшения приема без замены антенны

Если замена телескопической антенны на внешнюю по каким-то причинам невозможна или нежелательна, существуют альтернативные способы улучшить качество приема радиосигнала:

Используйте удлинитель для телескопической антенны
Подключите дополнительный усилитель антенны
Экспериментируйте с положением и ориентацией приемника
Устраните возможные источники помех рядом с устройством
Попробуйте прикрепить к антенне кусок фольги или проволоки

Эти простые методы во многих случаях позволяют заметно улучшить прием без серьезного вмешательства в конструкцию радиоприемника.

Перспективы развития антенных систем для портативных устройств

Несмотря на широкое распространение телескопических антенн, технологии не стоят на месте. Современные разработки в области антенных систем для портативных устройств направлены на повышение эффективности и удобства использования.

Некоторые перспективные направления:

Компактные активные антенны с электронным управлением
Интегрированные в корпус устройства антенные решетки
Использование новых материалов с улучшенными свойствами
Антенны с автоматической настройкой на оптимальный диапазон
Развитие технологий беспроводной передачи энергии для питания антенн

Эти инновации в будущем могут привести к полному отказу от традиционных телескопических антенн в пользу более совершенных решений. Однако пока телескопические антенны остаются надежным и проверенным временем выбором для многих портативных радиоустройств.

Телескопическая антенна для радиоприемника в Екатеринбурге

Каталог

Радиоприемник XB-322URT WAXIBA, золотистый, от сети и батареек переносной с телескопической антенной для FM-радио, цифровой музыкальный проигрыватель картой памяти USB

821

5500

в магазин

Радиоприемник XB-322URT WAXIBA, синий, от сети и батареек переносной с телескопической антенной для FM-радио, цифровой музыкальный проигрыватель картой памяти USB

947

5500

в магазин

Радиоприемник переносной трехдиапазонный БЗРП РП-304 черный/коричневый, под дерево, ретро-стиль, MP3-плеер, AM/FM/SW, телескопическая антенна, USB/microSD/SD, AUX IN, питание от сети, батареек R20*4шт., высокочувствительный прием антенна для

3626

7499

в магазин

Радиоприемник стационарно-переносной Сигнал РП-202 черный, ручка-шнурок, расширенный FM/УКВ/СВ/КВ, аналоговый тюнер, телескопическая антенна, разъем под наушники, питание от сети или 2 х R20 антенна для

3056

5999

в магазин

Телескопическая антенна 115 см, 10 секций, FM AM радио для радиоприемника

155

288

в магазин

Радиоприемник портативный аналоговый с функцией беспроводной колонки от сети, батареек и аккумулятора с USB MP3 флешкой microSD TF, фонариком FM радио с телескопической антенной и Bluetooth черный для

в магазин

Радиоприемник Econ ERP-2000 / Радиоприемник ECON FM/AM/TV/SW с телескопической антенной и ремнем для переноски, 3 Вт

в магазин

Радиоприемник с Bluetooth и цветомузыкой DEXP RS850 коричневый, дерево, стерео, 2х3 Вт, аналоговый тюнер, FM/АМ/SW, MP3/USB/SD/microSD/AUX, Colorful lights, телескопическая антенна, ручка для переноски, питание от аккумулятора/сети/батареек антенна

5999

9999

в магазин

Телескопическая антенна 75 Ом для всех радиоприёмников радиоприемника

в магазин

Телескопическая антенна BNC 210-1150 мм, из нержавеющей стали, для FM-радио, сканера Airband, PMR радиоприемника

779

1081

в магазин

Радиоприемник Telefunken TF-1667 черный, 3 Вт,FM87. 5-108 МГц, часы, цифровой тюнер, автопоиск, память до 20 станций, MP3/USB/microSD, телескопическая антенна, разъем под наушники, ручка-шнурок,питание Li-Ion 800 мАч антенна для

в магазин

Радиоприемник SUPRA с телескопической антенной, 3-диапазонный аналоговый тюнер AM/FM/SW, работа от сети и батареек, USB, SD, 8 Вт антенна для

в магазин

Радиоприемник портативный ECON с телескопической антенной и LED фонариком, работа от сети, аккумулятора, батареек, расширенный FM диапазон, USB слот, SD и TF картридер, MP3 для

в магазин

Радиоприемник ретро переносной громкий SUPRA ST-25U черный, 8 Вт, расширенный FM 64-108 МГц/АМ/SW, SD/microSD/MMC/USB, телескопическая антенна, питание:сеть/батареи R20х2 антенна для

в магазин

Телескопическая антенна для радиоприемника MAKITA MR051

в магазин

Телескопическая антенна AM FM радиоприемника, 25 шт. , 32 см в длину, 5 секций, 180 градусов для радиоприемника

1066

1460

в магазин

Телескопическая антенна AM FM радиоприемника, 25 шт., 32 см в длину, 5 секций, 180 градусов для радиоприемника

937

1358

в магазин

Радиоприемник Econ ERP-1600 / Радиоприемник портативный AM/FM/TV/SW с телескопической антенной, работа от батареек, 2 Вт антенна для

в магазин

Антенна автомобильная, радио-телевизионная, на желобок AM FM, TV.STEREO, кабель 280см, 1 комплект

Подробнее

Краткая информация об антеннах, согласующие устройства

Хорошая антенна — одно из основных условий эффективной работы радиосредств: передатчиков, радио и телеприемников. Существуют разные антенны и их конструированию и эксплуатации посвящены специализированные издания. Здесь же необходимо отметить некоторые основные положения.

Простые штыревые антенны

Простейшая антенна — штырь из толстой медной проволоки. Удобно в качестве штыревой антенны использовать телескопическую антенну. Оптимальная длина антенны данного типа соответствует четверти длины радиоволны (L/4, где L — длина волны ВЧ-излучения).

Например, для частоты 74 МГц (верхняя частота отечественного УКВ-диапазона) длина антенны передатчика — 1 м, для частот 87-108 МГц — 0,6-0,8 м, для частоты 144-145 МГц — 0.5 м, для 430 МГц — 15 см, а для 900 МГц — 7-8 см.

Однако для диапазона 27 МГц четверть длины волны составляет примерно 2.5 м. Антенна такой величины, конечно, неудобна в эксплуатации. В этом случае приходится уменьшать ее длину, но при этом используют различные схемотехнические решения, компенсирующие данное уменьшение.

При уменьшении длины штыревой антенны менее оптимальной величины излучаемая мощность уменьшается, а ток выходного каскада передатчика может значительно увеличиться. Это уменьшает мощность излучения, эффективность работы (отношение мощности излучения к мощности потребления энергии от источника питания), дальность, время функционирования автономного источника питания (сухих элементов, аккумуляторов), увеличивает нагрев выходного транзистора, что может привести к выходу’ его из строя и прекращению работы передатчика.

Антенны для приемников

Для низких частот (ДВ-, СВ-, реже КВ-диапазон), как правило, используют — магнитные антенны (входные конту рные катушки на ферритовых стержнях), для высоких частот (КВ-, УКВ-диапазон) — телескопические антенны (в простейших случаях) и различные сложные антенные конструкции (чаще для ТВ-приемников).

Как правило, согласование штыревой антенны не представляет большой проблемы. Основная задача — обеспечить минимальное влияние антенны на параметры входного контура приемника — радиоприемника и телевизора. Но при этом необходимо передать от антенны на вход приемника максимальное значение полезного сигнала.

С повышением частоты радиосигнала сложность этой проблемы возрастает. Усложняется схема согласующего устройства и при увеличении числа потребителей (радиоприемников) сигнала от антенны.

Согласующие антенные устройства

Необходимость в согласующих устройствах — распределителях сигналов от антенн обусловлена не только стремлением передать максимальные величины (части) полезных сигналов на приемники, но и минимизировать взаимное влияние приемников друг на друга.

Рис.1. Схемы подключения к антенне нескольких приемников (УКВ и ТВ): а — двух, б — трех и более, в — двух при низком затухании сигнала.

На рисунке 1 приведены схемы согласования антенн с несколькими приемниками: УКВ-радиоприемниками и телевизорами. Соединение с антенной производится с помощью стандартного 75-омного коаксиального кабеля. Согласование антенны с несколькими приемниками радиосигналов возможно как с помощью достаточно простых резистивных делителей, так и с помощью достаточно сложных схем, использующих в своем составе ВЧ-трансформаторы, ВЧ-дроссели и т. д.

На рисунке 1 (а) представлена схема оптимального подключения к антенне двух приемников (УКВ-радиоприемников и телевизоров) с помощью делителя на резисторах.

На рисунке 1 (б) приведена схема оптимального подключения к антенне трех и более приемников (УКВ-радиоприемников и телевизоров) с помощью делителя на резисторах.

Схема согласования антенны и нескольких приемников с помощью делителя на резисторах, конечно, проста, но значительно ослабляет полезный сигнал. Это нередко требует последующего усиления с помощью антенного усилителя. Ослабление сигнала от антенны может быть уменьшено при использовании соответствующих схем-согласователсй с ВЧ-трансформаторами.

На рисунке 1 (в) представлена схема оптимального подключения к антенне двух приемников (УКВ-радиоприемников и телевизоров) с помощью схемы, использующей ВЧ-трансформаторы. Данная схема обеспечивает передачу от антенны на приемники сигналов большей величины (большей доли) радиосигнала, т. е. согласование с антенной сопровождается меньшими потерями полезного сигнала.

Литература: Рудомедов Е.А., Рудометов В.Е — Электроника и шпионские страсти-3.
