Что такое провод ПУГНП. Каковы технические характеристики кабеля ПУГНП. Где применяется провод ПУГНП. Как правильно монтировать кабель ПУГНП. Какие существуют ограничения по использованию провода ПУГНП.
Что представляет собой кабель ПУГНП: расшифровка маркировки
ПУГНП расшифровывается как Провод Установочный Гибкий для Непрерывной Прокладки Плоский. Это многожильный медный провод с поливинилхлоридной (ПВХ) изоляцией, предназначенный для стационарной прокладки в осветительных и силовых сетях.
Основные элементы конструкции кабеля ПУГНП:
- Токопроводящие жилы из медных проволок
- Изоляция жил из ПВХ пластиката
- Общая оболочка из ПВХ пластиката
Количество жил может быть 2 или 3, сечением от 0,75 до 4 мм². Жилы расположены параллельно друг другу, без скрутки, что обеспечивает плоскую форму кабеля.
Технические характеристики провода ПУГНП
Основные технические параметры кабеля ПУГНП:
- Номинальное напряжение: до 250 В
- Частота тока: до 50 Гц
- Температура эксплуатации: от -50°C до +70°C
- Минимальная температура монтажа: -15°C
- Максимальная температура нагрева жил: +70°C (кратковременно до +80°C)
- Срок службы: не менее 15 лет
При каких условиях провод ПУГНП сохраняет работоспособность? Кабель устойчив к воздействию влажности до 98% при температуре до +35°C. Минимально допустимый радиус изгиба при монтаже составляет 10 диаметров кабеля.
Области применения кабеля ПУГНП
Где используется провод ПУГНП? Основные сферы применения:
- Бытовые электрические сети в квартирах и частных домах
- Осветительные сети в жилых и общественных зданиях
- Подключение бытовых электроприборов
- Монтаж временных электрических линий на строительных площадках
- Прокладка электропроводки в сухих нежилых помещениях
Стоит отметить, что применение ПУГНП в промышленных объектах и ответственных электроустановках не рекомендуется из-за ограниченных характеристик пожарной безопасности.
Особенности монтажа провода ПУГНП
Как правильно монтировать кабель ПУГНП? Основные правила прокладки:
- Открытая прокладка по стенам и потолкам
- Прокладка в каналах и пустотах строительных конструкций
- Монтаж в пластиковых коробах и трубах
- Недопустима прокладка в земле и под штукатуркой
- Запрещено использование в помещениях с повышенной влажностью
При монтаже необходимо соблюдать минимально допустимый радиус изгиба и не допускать механических повреждений изоляции. Крепление провода осуществляется с помощью специальных клипс или скоб.
Преимущества и недостатки кабеля ПУГНП
Каковы основные плюсы и минусы использования провода ПУГНП?
Преимущества:
- Низкая стоимость по сравнению с другими типами кабелей
- Гибкость и удобство монтажа
- Плоская форма, позволяющая экономить пространство
- Широкий диапазон рабочих температур
Недостатки:
- Ограниченные характеристики пожарной безопасности
- Не соответствует современным требованиям ПУЭ
- Низкая устойчивость к механическим повреждениям
- Ограниченный срок службы по сравнению с современными кабелями
Сравнение ПУГНП с другими типами проводов
Как ПУГНП соотносится с альтернативными вариантами проводов? Рассмотрим сравнение с наиболее распространенными типами:
| Характеристика | ПУГНП | ВВГнг | NYM |
|---|---|---|---|
| Пожарная безопасность | Низкая | Средняя | Высокая |
| Гибкость | Высокая | Средняя | Низкая |
| Механическая прочность | Низкая | Средняя | Высокая |
| Стоимость | Низкая | Средняя | Высокая |
Из сравнения видно, что ПУГНП уступает современным аналогам по ключевым характеристикам, но выигрывает в цене и гибкости.
Нормативные требования и ограничения по использованию ПУГНП
Какие существуют нормативные ограничения на применение провода ПУГНП? Основные требования:
- Запрещено использование в жилых и общественных зданиях согласно ПУЭ 7-го издания
- Не допускается применение во взрывоопасных зонах
- Ограничено использование в промышленных объектах
- Не рекомендуется для прокладки в деревянных домах
Несмотря на эти ограничения, ПУГНП все еще широко применяется в бытовых электросетях из-за низкой стоимости и простоты монтажа. Однако при новом строительстве и капитальном ремонте рекомендуется использовать более современные и безопасные типы кабелей.
Выбор сечения провода ПУГНП
Как правильно выбрать сечение кабеля ПУГНП? Это зависит от нескольких факторов:
- Мощность подключаемой нагрузки
- Длина кабельной линии
- Способ прокладки
- Температура окружающей среды
Для бытовых сетей наиболее часто используются следующие сечения:
- 1,5 мм² — для освещения и маломощных приборов
- 2,5 мм² — для розеточных групп и бытовой техники
- 4 мм² — для мощных электроприборов и вводов в квартиру
При выборе сечения необходимо учитывать падение напряжения в линии и нагрев проводника под нагрузкой. Рекомендуется консультация с профессиональным электриком для точного расчета.
Маркировка и цветовая кодировка жил ПУГНП
Какую информацию несет маркировка провода ПУГНП? На оболочке кабеля указывается:
- Название производителя
- Марка кабеля (ПУГНП)
- Количество и сечение жил
- Номинальное напряжение
- Год изготовления
Цветовая кодировка жил в ПУГНП обычно следующая:
- Коричневый или красный — фаза
- Синий или голубой — нейтраль
- Желто-зеленый — заземление (в трехжильном исполнении)
Правильная идентификация жил крайне важна для безопасного монтажа и эксплуатации электропроводки.

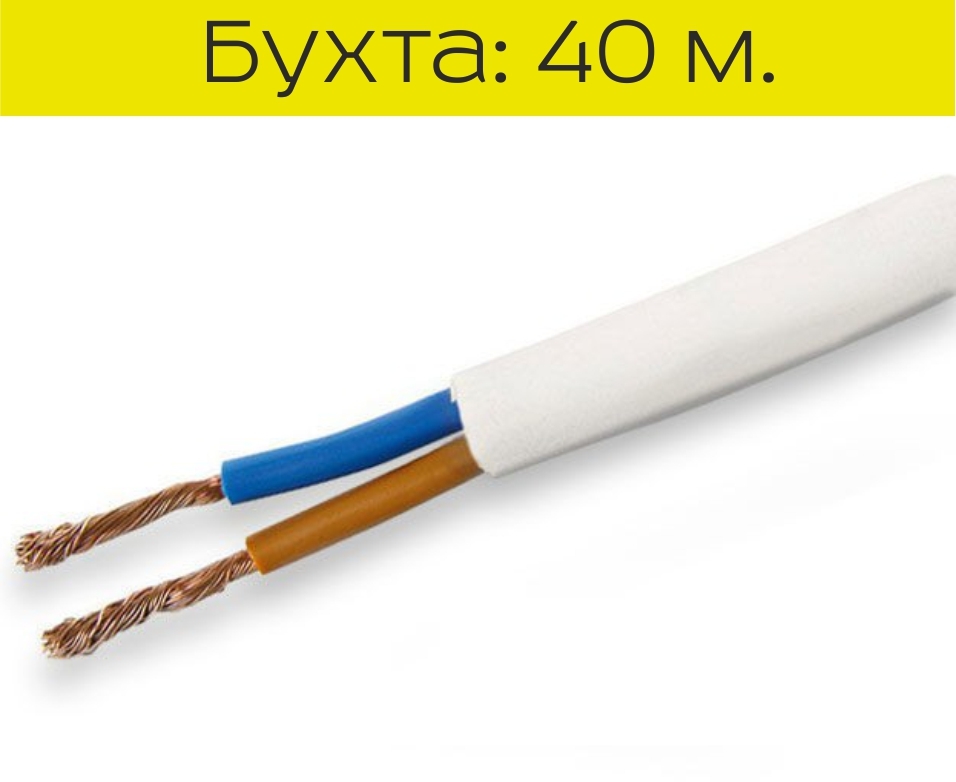

Провод ПУГНП 2*1.5 за 40.3 руб.
Код: 1720026
В избранное
Сравнить
ПоделитьсяВидеоконсультация
1137.95 в наличии
1 отзыв
Код: 1720026
Действительный цвет и текстура могут отличаться от картинки
1137. 95 в наличии
40.30 ₽/м
RUB
+1.21 бонусов на карте
?
Начисляются владельцам бонусных карт на следующий день после оплаты заказа
Купить в кредит
?
Выберите способ оплаты «Онлайн-кредит» в корзине и заполните заявку. Банк ответит через несколько минут.
Подробнее
Добавить в корзину
Цена действительна только для интернет-магазина
Способы получения
Самовывоз: 13.02 (8:00 — 22:00) бесплатно
Уточнить условия доставки
Доставка: 13.
02 (9:00 — 21:00) от 400₽
Описание
Провод ПУГНП, хотя и не соответствует государственным стандартам и ПУЭ, остается очень популярным материалом для прокладки электросетей в бытовых и даже промышленных помещениях, что является очень рисковой практикой. Дело в том, что технические характеристики данного кабеля не соответствуют всем современным требованиям к пожарной безопасности. По задумке производителей провод ПУГНП является проводником, предназначенным для распределения электричества посредством электрических сетей на бытовых и промышленных объектах. Такая формулировка связана с тем, что отношение к данному кабелю среди электриков и тех, кто занимается профессиональным монтажем электросетей, скептическое и даже негативное. Фактически это одна из моделей кабеля ПУНП. Он имеет такие же характеристики, с разницей только в определении «гибкий». Следует отметить, что данный проводник нельзя полноценно назвать проводом, потому что в его конструкцию входит несколько отдельно изолированных жил и общая изоляционная оболочка.
Однако и к кабелям ПУГНП не относят – его рабочие характеристики и физические параметры не соответствуют требованиям к данной категории проводников. Конструкцию провода ПУГНП, как и у ПУНП, составляют 2 или 3 токопроводящие жилы, каждая из которых обернута в изоляционную оболочку из поливинилхлорида (ПВХ). Главное отличие двух данных марок проводов заключается в том, что у ПУНП токопроводящие жилы однопроволочные, а у ПУГНП они состоят из многопроволочной скрутки. Именно это и обеспечивает заявленную гибкость провода – если даже несколько мелких проволочек сломаются, то вся жила сохранит способность передавать ток. Правда, на работу и состояние проводки это повлияет отрицательно, потому что вырастет нагрузка. Провод ПУГНП плоский, поэтому токоведущие жилы в нем располагаются параллельном друг другу, без скручивания. Снаружи их скрепляется друг с другом общий слой ПВХ шланга. Точно описать характеристики этого материала сложно, потому что проводник изготавливаются по ТУ, а производители используют для изоляции разный пластикат – некоторые используют нераспространяющий огонь, но большинство – нет.
Материал изготовления проволочек, скручиваемых в жилах – медь. В отличие от ПУНП, алюминиевого аналога у ПУГНП нет – из этого металла не выпускают проволоку с такой маленькой площадью сечения. Да и токопроводящие характеристики у него заметно ниже, чем у меди. Согласно утверждению производителей, провода ПУГНП рассчитаны для использования в электрических сетях переменного тока с напряжением до 250 В и частотой до 50 Гц. Температура, при которой провод должен уверенно выполнять свои функции должна быть не ниже -50?C и не выше +70?C, но во время прокладки окружающая среда должна быть не холоднее -15?C. В процессе эксплуатации максимальная допустимая температура нагрева токоведущих жил должна быть не выше +70?C, а при эксплуатации не больше 8 часов в сутки и общей выработке не больше 1000 часов – до +80?C. Рабочая влажность воздуха составляет 100% при условии, что окружающая среда прогрета не выше чем до +35?C. Допустимый радиус изгиба, образуемый при прокладке, должен быть не меньше 10 диаметров провода.
Характеристики
Основные
Весогабаритные
Параметры упаковки
-
0,037
- Вид упаковки
-
полиэтилен
Сертификаты
Смотреть сертификат
С этим товаром покупают
Код: 0069227 128 в наличии
Вилка разборная прямая с заземлением 16А белая
73 ₽/шт
RUB
Код: 8248303 24 в наличии
Зажим винтовой Иэк ЗВИ — 3 1.
0-2.5 мм2 12 пар
55 ₽/шт
RUB
Код: 1605001 484 в наличии
Патрон Е 27 подвесной карболитовый
38 ₽/шт
RUB
Код: 1720022
722.
5 в наличии
Провод ПУГНП 2*2.5
56 ₽/м
RUB
Код: 4750274 164 в наличии
Кабельный канал ЭЛЕКОР 12*12 мм,
67 ₽/шт
RUB
Похожие товары
64 в наличии
Провод Ретро «Эко» 2х1,5 TDM витой ГОСТ белый (50м)
71 ₽/м
RUB
35 в наличии
Провод Ретро «Эко» 2х2,5 TDM витой ГОСТ белый (50м)
101 ₽/м
RUB
11 в наличии
Провод ПУНП 2*2.
5 белый (50м)
2 145 ₽/шт
RUB
608.5 в наличии
Провод ПВС 2*4
110 ₽/м
RUB
472.
6 в наличии
Провод ПВС 2*1.5
53 ₽/м
RUB
1855.5 в наличии
Провод СИП 4А 2*16
78 ₽/м
RUB
273.
1 в наличии
Провод ПВС 2*2.5
67 ₽/м
RUB
7.69 в наличии
Провод ШВВП 2*0.5
18.40 ₽/м
RUB
8 в наличии
Провод ПУНП 2*1.
5 белый (10м)
310 ₽/шт
RUB
4 в наличии
Провод ПУНП 2*1.5 белый (20м)
1 200 ₽/шт
RUB
5 в наличии
Провод ПУНП 2*1.
5 белый (50м)
2 775 ₽/шт
RUB
1 в наличии
Провод ПУНП 2*2.5 белый (10м)
475 ₽/шт
RUB
6 в наличии
Провод ПУНП 2*2.
5 белый (20м)
1 795 ₽/шт
RUB
18 в наличии
Провод ПУГНП 2*1.5 белый (5м)
175 ₽/шт
RUB
9 в наличии
Провод ПУГНП 2*2.
5 белый (5м)
505 ₽/шт
RUB
3 в наличии
Провод ПУНП 2*1.5 белый (5м)
166 ₽/шт
RUB
2 в наличии
Провод ПУНП 2*2.
5 белый (5м)
265 ₽/шт
RUB
1141.6 в наличии
Провод ПВС 2*0.75
30.90 ₽/м
RUB
47.
25 в наличии
Провод ШВВП 2*0.75
24.30 ₽/м
RUB
722.5 в наличии
Провод ПУГНП 2*2.5
56 ₽/м
RUB
Провод ПУГНП 2х2,5 — Цены, диаметр, вес и др. характеристики
Кабельная энциклопедия → Провода установочные → Провод ПУГНП
ТУ 16.
К13-020-93
ПУГНП 2х0,75
ПУГНП 3х2,5
Расшифровка
П
У
Г
Н
П
2
х
2,5
провод
установочный
гибкий
для неподвижной прокладки
плоский
2 жилы
номинальное сечение жилы 2,5 мм2

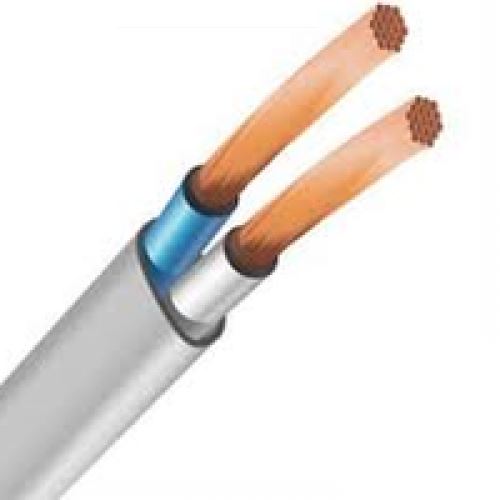

Конструкция
1. Две многопроволочные медные токопроводящие жилы номинальным сечением 2,5 мм2, конструктивно соответствующие не менее чем 2 классу по ГОСТ 22483-2012, но с ослабленными требованиями к электрическому сопротивлению.
2. Изоляция из ПВХ пластиката номинальной толщиной 0,3 мм.
3. Оболочка из ПВХ пластиката номинальной толщиной 0,5 мм. Оболочка наложена на параллельно уложенные изолированные жилы.
Технические характеристики
| Номинальное переменное напряжение | 250 В частотой 50 Гц |
| Испытательное напряжение изоляции на проход | 2000 В |
| Сопротивление жил при 20 °С | не более 10,9 Ом/км |
| Строительная длина | не менее 5 м |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Диапазон рабочих температур | −15. ..+50 °C |
| Срок службы | не менее 6 лет с даты изготовления |
Массо-габаритные характеристики
| Расчетная масса (вес) | 67,0 кг/км |
| Наружный диаметр | 4,1х6,8 мм |
| Минимальный барабан | № 6 — 1650 м № 8 — 2080 м № 8а — 3600 м |
| Макс. длина в бухте | 746 м |
| Калькулятор массы | км → 0 кг |
Купить из наличия
| ПУГНП 2х2,5 | Одинцово | 110,800 | км |
| ПУГНП 2х2,5 | Москва | 90,864 | км |
| ПУГНП 2х2,5 | Самара | 43,189 | км |
| ПУГНП 2х2,5 | Ярославль | 36,751 | км |
| ПУГНП 2х2,5 | Нижний Новгород | 32,241 | км |
| показать ещё 12 ↓ | |||
| ПУГНП 2х2,5 | Иваново | 15,953 | км |
| ПУГНП 2х2,5 | Пермь | 13,655 | км |
| ПУГНП 2х2,5 | Красногорск | 10,000 | км |
| ПУГНП 2х2,5 | Воронеж | 9,790 | км |
| ПУГНП 2х2,5 | Новосибирск | 9,636 | км |
| ПУГНП 2х2,5 | Омск | 9,498 | км |
| ПУГНП 2х2,5 | Саранск | 3,063 | км |
| ПУГНП 2х2,5 | Екатеринбург | 1,601 | км |
| ПУГНП 2х2,5 | Красноярск | 1,053 | км |
| ПУГНП 2х2,5 | Подольск | 0,580 | км |
| ПУГНП 2х2,5 | Павлодар | 0,185 | км |
| ПУГНП 2х2,5 | Йошкар-Ола | 0,087 | км |
Производители
| ТОО «K. AZ TEL», Шымкент |
| ОАО «Беларускабель», Мозырь |
| ИП Горин Максим Борисович, Челябинск |
| ТОО «КазЭлектроМаш», Семипалатинск |
| АО «Казэнергокабель», Павлодар |
| показать ещё 3 ↓ |
| ООО «Луки-Кабель», Великие Луки |
| ООО «ТД ПромЭл», Орёл |
| ТОО «Юг-ЭлектроКомплект», Алматы |
Цены из заявок
Уже 30 дней нет предложений на ПУГНП 2х2,5.
Кабельные муфты
Мы не знаем муфты для ПУГНП 2х2,5. Попробуйте подобрать муфту по характеристикам.
SCIRP Открытый доступ
Издательство научных исследований
Журналы от A до Z
Журналы по темам
- Биомедицинские и биологические науки.
- Бизнес и экономика
- Химия и материаловедение.
- Информатика. и общ.
- Науки о Земле и окружающей среде.
- Машиностроение
- Медицина и здравоохранение
- Физика и математика
- Социальные науки. и гуманитарные науки
Журналы по тематике
- Биомедицина и науки о жизни
- Бизнес и экономика
- Химия и материаловедение
- Информатика и связь
- Науки о Земле и окружающей среде
- Машиностроение
- Медицина и здравоохранение
- Физика и математика
- Социальные и гуманитарные науки
Публикация у нас
- Представление статьи
- Информация для авторов
- Ресурсы для экспертной оценки
- Открытые специальные выпуски
- Заявление об открытом доступе
- Часто задаваемые вопросы
Публикуйте у нас
- Представление статьи
- Информация для авторов
- Ресурсы для экспертной оценки
- Открытые специальные выпуски
- Заявление об открытом доступе
- Часто задаваемые вопросы
Подпишитесь на SCIRP
Свяжитесь с нами
клиент@scirp. org | |
| +86 18163351462 (WhatsApp) | |
| 1655362766 | |
| Публикация бумаги WeChat |
| Недавно опубликованные статьи |
| Недавно опубликованные статьи |
Подпишитесь на SCIRP
Свяжитесь с нами
клиент@scirp. org | |
| +86 18163351462 (WhatsApp) | |
| 1655362766 | |
| Публикация бумаги WeChat |
Бесплатные информационные бюллетени SCIRP
Copyright © 2006-2023 Scientific Research Publishing Inc. Все права защищены.
ВершинаПрофессор Никола Пуньо — Школа инженерии и материаловедения QMUL
Школа инженерии и материаловедения | Персонал | Профессор Никола Пуньо |
- Биография
- Исследование
- Финансирование
- Публикации
- Новости группы
Профессор материалов
+44 (0) 20 7882 6310
+39 338 6275625
N.
[email protected]
E407, Engineering, Mile Cond
E407, Engineering, Mile Cond 9000. //pugno.dicam.unitn.it
| Экспертиза: | классическая механика и наномеханика, биоматериалы и наноматериалы; Разрушение, механика твердого тела и конструкций, трибология и нанотрибология, МЭМС и НЭМС, сверхпрочные и сверхпрочные материалы, в т.ч. Графен и углеродные нанотрубки, эффект лотоса, эффект геккона, паутина и паутина, костюмы Человека-паука и кабели космического лифта и т. д. |
| Исследовательский центр: | Устойчивое проектирование |
| Филиалы: | КМУЛ Университет Тренто, Тренто, Италия Фонзадионе Бруно Кесслер, Тренто, Италия |
Никола М. Пуньо родился в 1972 году в Павии, Италия, в настоящее время женат и имеет троих детей.
Он имеет степень магистра в области машиностроения и степень магистра в области теоретической физики, а также докторскую степень в области механики разрушения (математические основы), и в настоящее время он учится на третьем курсе докторской степени в области биологии (изучение механики твердого тела и конструкций у пауков). .
Он является профессором механики твердого тела и конструкций в Университете Тренто, Италия, а также основателем и руководителем лаборатории биоинспирированной и графеновой наномеханики (ранее профессор, основатель и руководитель лаборатории биоинспирированной наномеханики — Джузеппе Мария Пуньо — в Туринском политехническом университете, Италия). Он также является научным руководителем отдела графеновых нанокомпозитов (в составе графенового флагмана) в Fondazione Bruno Kessler, Тренто, Италия, и профессором материаловедения Лондонского университета королевы Марии, Лондон, Великобритания (Computational Nanomechanics Group).
Он опубликовал около 220 статей в Международном журнале (Int.
