Темброблок lm1036. Темброблок на LM1036: характеристики, схема подключения и сборка своими руками

alexxlabРазное
Что такое темброблок LM1036. Как работает темброблок на микросхеме LM1036. Какие функции регулировки доступны в темброблоке LM1036. Как собрать темброблок на LM1036 своими руками. Какие преимущества у темброблока на LM1036 перед аналогами.

Содержание

Что представляет собой темброблок на микросхеме LM1036

Темброблок на микросхеме LM1036 — это компактное устройство для регулировки тембра, громкости и баланса в аудиосистемах. Микросхема LM1036 разработана компанией National Semiconductor специально для построения качественных темброблоков бюджетного и среднего уровня.

Основные возможности темброблока на LM1036:

  • Регулировка низких частот (bass)
  • Регулировка высоких частот (treble)
  • Регулировка громкости
  • Регулировка баланса между каналами
  • Тонкомпенсация (loudness)

Темброблок на LM1036 позволяет построить полноценный блок управления звуком для усилителя или акустической системы с минимальными затратами и усилиями.

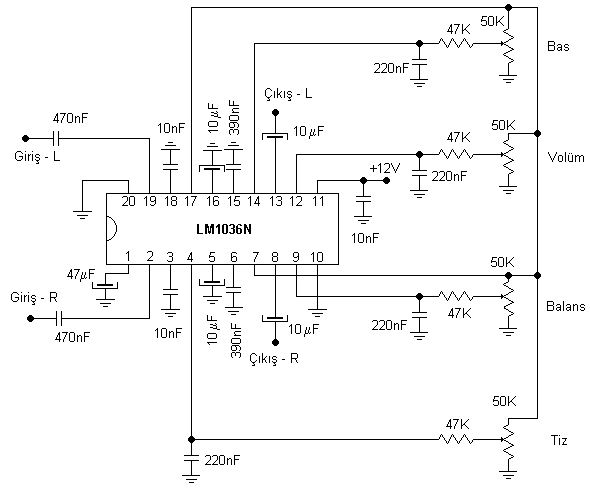

Схема и принцип работы темброблока LM1036

Принципиальная схема темброблока на микросхеме LM1036 достаточно проста:


  • Входные разъемы для левого и правого каналов
  • Микросхема LM1036
  • Переменные резисторы для регулировок
  • Несколько конденсаторов и резисторов
  • Выходные разъемы

Микросхема LM1036 содержит в себе все необходимые блоки для обработки звука. Внешние компоненты нужны только для задания режимов работы и фильтрации.

Принцип работы темброблока заключается в следующем:

  1. Входной аудиосигнал поступает на микросхему LM1036
  2. Внутренние блоки микросхемы усиливают или ослабляют разные частотные составляющие сигнала
  3. С помощью внешних регуляторов задаются параметры обработки
  4. На выходе формируется обработанный сигнал с нужными характеристиками тембра и громкости

Функции регулировки в темброблоке LM1036

Темброблок на микросхеме LM1036 предоставляет следующие функции регулировки звука:

Регулировка низких частот (bass)

Позволяет усилить или ослабить низкочастотную составляющую сигнала в диапазоне до 100-200 Гц. Типичный диапазон регулировки ±15 дБ.

Регулировка высоких частот (treble)

Дает возможность изменить уровень высокочастотной составляющей сигнала от 10 кГц и выше. Диапазон регулировки обычно составляет ±15 дБ.


Регулировка громкости

Позволяет плавно менять общий уровень громкости в широком диапазоне. Типичный диапазон регулировки от -80 дБ до 0 дБ.

Регулировка баланса

Дает возможность изменять соотношение уровней сигнала в левом и правом каналах для точной настройки стереопанорамы.

Тонкомпенсация (loudness)

Функция для подъема низких и высоких частот при малой громкости. Компенсирует особенности слухового восприятия человека.

Как собрать темброблок на LM1036 своими руками

Сборка темброблока на микросхеме LM1036 своими руками не представляет особой сложности. Для этого потребуются:

  • Микросхема LM1036
  • Печатная плата
  • Переменные резисторы
  • Конденсаторы и резисторы согласно схеме
  • Разъемы для подключения
  • Корпус

Последовательность сборки:

  1. Подготовить печатную плату по готовой разводке
  2. Установить и припаять все компоненты согласно схеме
  3. Подключить регуляторы и разъемы
  4. Установить собранную плату в корпус
  5. Вывести ручки регуляторов на переднюю панель

При сборке важно использовать качественные компоненты и аккуратно выполнять монтаж. Это обеспечит хорошее звучание и надежную работу темброблока.


Преимущества темброблока на LM1036

Темброблок на микросхеме LM1036 имеет ряд преимуществ перед аналогичными устройствами:

  • Простота схемы и сборки
  • Низкая стоимость компонентов
  • Хорошее качество звука
  • Широкие возможности регулировок
  • Низкий уровень шумов и искажений
  • Компактность готового устройства

Благодаря этим преимуществам темброблок на LM1036 является отличным выбором для самостоятельной сборки или модернизации аудиотехники.

Применение темброблока LM1036 в аудиосистемах

Темброблок на микросхеме LM1036 может использоваться в различных аудиоустройствах:

  • Усилители мощности
  • Активные акустические системы
  • Предварительные усилители
  • Микшерные пульты
  • Автомобильные аудиосистемы
  • Домашние кинотеатры

Универсальность и простота делают этот темброблок популярным решением как среди любителей, так и при производстве бюджетной аудиотехники.

Настройка и эксплуатация темброблока на LM1036

Для правильной работы темброблока на LM1036 важно учитывать следующие моменты:

  • Использовать стабилизированное питание 12-15 В
  • Правильно подключить входы и выходы
  • Настроить диапазоны регулировок под конкретную акустику
  • Не допускать перегрузки по входу
  • Использовать качественные регуляторы

При соблюдении этих рекомендаций темброблок на LM1036 обеспечит качественное звучание и комфортное управление аудиосистемой.


Часто задаваемые вопросы о темброблоке LM1036

Какой максимальный уровень входного сигнала допустим для LM1036?

Микросхема LM1036 рассчитана на входной сигнал с амплитудой до 1 В действующего значения. При более высоком уровне может возникнуть перегрузка и искажения.

Нужно ли экранировать провода к регуляторам?

В большинстве случаев экранирование не требуется, так как LM1036 имеет хорошую помехозащищенность. Но при наличии сильных помех экранирование может быть полезным.

Можно ли использовать LM1036 в устройствах с однополярным питанием?

Да, микросхема LM1036 специально разработана для работы от однополярного питания в диапазоне 9-16 В. Это упрощает ее применение во многих устройствах.


Темброблок на lm1036n

Что нового? Если это ваш первый визит, рекомендуем почитать справку по сайту. Для того, чтобы начать писать сообщения, Вам необходимо зарегистрироваться. Для просмотра сообщений регистрация не требуется.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Стерео темброблок на микросхеме LM1036
  • Предусилитель, регулятор громкости и тембра на LM1036N
  • Форум самодельщиков: Темброблок на LM1036N — Форум самодельщиков
  • Стереофонический темброблок LM1036N
  • Please turn JavaScript on and reload the page.
  • Темброблок на LM1036N
  • темброблок на lm1036
  • Темброблок на LM1036N (от Lincor)

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: ТЕМБРОБЛОК НА TDA1524A СВОИМИ РУКАМИ

Стерео темброблок на микросхеме LM1036


Что нового? Если это ваш первый визит, рекомендуем почитать справку по сайту. Для того, чтобы начать писать сообщения, Вам необходимо зарегистрироваться. Для просмотра сообщений регистрация не требуется.

Забыли пароль? Страница 1 из 2 1 2 К странице: Показано с 1 по 20 из Тема: Все о темброболке на LM Опции темы Версия для печати Отправить по электронной почте… Подписаться на эту тему…. Все о темброболке на LM Всем привет. Очень нужна ваша помощь. Спаял темброблок на микросхеме LMN.

Звучание понравилось особенно правильно действующую тонкомпенсацию при регулировке громкости. При подключении данного темброблока к усилителю на микросхеме TDA однополярная и то же самое с двухполярной схемой включения при включении возникают щелчки, а при выключения щелчки и некоторое время шумы, как при отсутствующем входном сигнале. Схема прилагается. Выходное темброблока 20Ом ,а входное сопротивление УМ 22кОм влияет ли это. Если да, то как согласовать.

Airt Просмотр профиля Сообщения форума Созданные темы. C10 и С11 можно изъять. Схема включения TDA неверная см. Последний раз редактировалось Airt; А откуда взялось двухполярное питание? Эта схема, для одного источника питания как на схеме из первого поста не подходит. Нужна та, что привел я. Если сильно напрягают щелчки, то необходимо после выходного конденсатора подключить резистор примерно 1к на землю.

Собрать схему задержки включения АС. Удивительно кстати, что динамик не испустил дух вслед за микросхемой.

Если так, то хорошо. Щелчок там живет. Туда бы еще транзистор для управления. Но одно я не могу понять выходное сопротивление темброблока 20Ом, а входное сопроивление усилителя 22кОм, как понимать? Re: Все о темброболке на LM по питанию для tda и 2 банки по мкф хватит Ermak Просмотр профиля Сообщения форума Созданные темы.

Выпаил 2 конденсатора по питанию на 10 тыс. Так же сделал схему плавного включения питания на реле. На счет задержки на включение АС. Мне необходимо чтобы при выключении питанияусилителя и темброблока, АС практически сразу отключались, схему не подскажете. Проще всего рвать питание реле задержки вкл. Re: Все о темброболке на LM у tda наверное есть цепи задержки включения, а tda там такого нету — это надо внешними элементами реализовывать!

Re: Все о темброболке на LM У меня вот тоже проблема- купил мастеркитовский блок вм,приделал бп- 12в. Вобщем работает,но при увеличении уровня сигнала с источника бас начинает захлебываться и хрипеть,при небольшом уровне -нормально.

Может кто нибудь знает почему это может происходить? И еще никак не могу врубится- нафига там там нужен V out? Питание то вроде однополярное-V in и Gnd подсоединил,а V out куды девать?

Последний раз редактировалось питруччио; Djemshut Просмотр профиля Сообщения форума Домашняя страница Созданные темы. Пары по10 мкф будет достаточно чтобы переходные процессы в регуляторе начались позже, чем выключится УМ.

И днем и ночью ток ученый все ходит по цепи кругом. Re: Все о темброболке на LM У кого есть вот эта печатка от мастер кита в лее? Re: Все о темброболке на LM Всем привет, делал сие чудо по печатке линкора, пришлось помучатся. Применял вместе с TDA мостом стерео. При первом включении работала ужасно — гул Гц присутствовал постоянно, при громкости более половины начинался полный п Динамики просто вылетали с орбит.

Начал разбираться: 1. Заменил совковую крен ти вольтовую на так как Uпит. Схему питал только плюсом минус не подключал — гул пропал. Но «при громкости более половины начинался полный п Всем надумавшим собрать удачи! На фото мое устройство сори за качество — телефон в тандеме с 6АС-2 Кого заинтересует повтор устройства пишите на мыло.

Audiolimit Просмотр профиля Сообщения форума Созданные темы. Re: Все о темброболке на LM Вот печатка на lmn , за критикуйте. Последний раз редактировалось Audiolimit; Страница 1 из 2 1 2 К странице:.

FAQ, технологии, электронные компоненты и измерения Кабинет А. Социальные закладки Социальные закладки Digg del. Смайлы Вкл. HTML код Выкл. Текущее время: All rights reserved.


Предусилитель, регулятор громкости и тембра на LM1036N

Высококачественный темброблок блок: все компоненты уже припаяны на печатной плате предназначен для регулирования тембра высоких и низких частот, громкости и баланса в стереоаппаратуре высокого класса. Блок регулировки тембра и громкости предназначен для использования как в составе радиолюбительского конструктора? Подробнее: Технические характеристики Напряжение питания: 15,0…40,0 В. Ток потребления: 30 кОм. Выходное сопротивление: 20 Ом. Размеры печатной платы: 45х мм. Выберите значение Информация, нарушающая авторские права Информация о товарах и услугах, не соответствующих законодательству Информация непристойного содержания Спам, вредоносные программы и вирусы в том числе ссылки Информация оскорбляющая честь и достоинство третьих лиц Другие нарушения правил размещения информации.

Автор делает своими руками темброблок для усилителя на основе схемы LMN.

Форум самодельщиков: Темброблок на LM1036N — Форум самодельщиков

Ваше имя Комментарий будет опубликован после проверки. Радиолюбитель — это просто А что еще нужно радиолюбителю, кроме хорошего паяльника и интересной схемы Мигалка на светодиодах габарит для велосипеда. Полицейская мигалка на таймере. Что такое темброблок я дума все знают, вот это высококачественный активный темброблок с возможностью регулировки громкости и баланса звука в усилителях НЧ высокого класса. Схема реализована на интегральной микросхеме LMN. Она выпускается фирмой National Semiconductors, цена не большая. В качестве регуляторов применены сдвоенные переменные резисторы, монтируемые на печатной плате. Это позволяет надежно удерживать конструкцию в корпусе усилителя без использования дополнительных крепежных элементов. Принципиальная схема устройства : Характеристики устройства: Диапазон частот, Гц

Стереофонический темброблок LM1036N

By Нужно ли экранировать провода, идущие к переменникам в темброблоке, собранном на LM? Имеет ли значение длина этих проводов? Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6.

Для отправки комментария вам необходимо авторизоваться.

Please turn JavaScript on and reload the page.

МС, разработанная фирмой National Semiconductors, предоставляет возможность построения простого, надежного и качественного темброблока с полным набором функций Hi-Fi линейки бюджетного и средне бюджетного уровня. Возможности регулировки: — НЧ — ВЧ — Баланс — Громкость — Тонкомпенсация Автором выбрана схема раздельного темброблока, позволяющего разместить разъемы Вход и Выход в непосредственной близости от разъемов усилителя, а планку с регуляторами подключать через шину, устойчивую к наводкам. Элементарная база: Большинство конденсаторов схемы не оказывает влияния на звук, а лишь обеспечивают режимы работы твердотельных регуляторов. Все они выбраны дешевыми керамическими дисковыми. Емкости на 0,39мкФ — типа КБ или даже пленочные.

Темброблок на LM1036N

Перейти к содержимому. Пройдя короткую регистрацию , вы сможете создавать и комментировать темы, зарабатывать репутацию, отправлять личные сообщения и многое другое! Отправлено 01 July — Отправлено 02 July — Nixotronium 02 July — писал:.

Решил я инструкшен набросать. LMN разработана фирмой предоставляет собой простой, надежный и качественный темброблок.

темброблок на lm1036

Схема лампового тембр блока для усилителя основана на LMN, контролирующей громкость и баланс в автомагнитолах. Дополнительный управляющий вход позволяет довольно просто применять компенсацию громкости. Все что вам потребуется для сборки своими руками темброблока на транзисторах — это LMN, 15 конденсаторов, несколько фиксированных резисторов и несколько потенциометров. В результате вы получите качественное устройство для управления громкостью и другими параметрами звука.

Темброблок на LM1036N (от Lincor)

ВИДЕО ПО ТЕМЕ: Тест темброблока на LM1036. Плюсы и Минусы.

Возможности регулировки: — НЧ — ВЧ — Баланс — Громкость — Тонкомпенсация Автором выбрана схема раздельного темброблока, позволяющего разместить разъемы. Вход и Выход в непосредственной близости от разъемов усилителя, а планку с регуляторами подключать через шину, устойчивую к наводкам. Элементарная база: Большинство конденсаторов схемы не оказывает влияния на звук, а лишь обеспечивают режимы работы твердотельных регуляторов. Все они выбраны дешевыми керамическими дисковыми. Емкости на 0,39мкФ — типа КБ или даже пленочные. Проходные конденсаторы на 1мкФ — типа К на 63В импортные аналоги на В.

Поиск новых сообщений в разделах Все новые сообщения Компьютерный форум Электроника и самоделки Софт и программы Общетематический. Темброблок на LMN, несколько вопросов.

Пределы регулировки: Громкости Нажмите на картинку для увеличения! Пример использования с усилителем на TDA Нажмите на картинку для увеличения! Порядок вывода комментариев: По умолчанию Сначала новые Сначала старые. Просто нужно ставить нелинейные переменники, то есть с зависимостью «В». Форум это ТУТ. Кстати а какие подстроечные резисторы ставить: на 47к или на к просто на других сайтах читал, что они ставят по к!!

Тест темброблока на LM Плюсы и Минусы. Для самых маленьких детей Оно куплено здесь: ban.


Темброблок на LM1036N (от Lincor)


Темброблок на LM1036N (от Lincor)

МС, разработанная фирмой National Semiconductors, предоставляет возможность построения простого, надежного и качественного темброблока с полным набором функций Hi-Fi линейки бюджетного и средне бюджетного уровня.

Возможности регулировки:

  1. НЧ
  2. ВЧ
  3. Баланс
  4. Громкость
  5. Тонкомпенсация

Автором выбрана схема раздельного темброблока, позволяющего разместить разъемы Вход и Выход в непосредственной близости от разъемов усилителя, а планку с регуляторами подключать через шину, устойчивую к наводкам.

Элементарная база

Большинство конденсаторов схемы не оказывает влияния на звук, а лишь обеспечивают режимы работы твердотельных регуляторов. Все они выбраны дешевыми керамическими дисковыми. Емкости на 0,39 мкФ – типа К10-17Б или даже пленочные. Проходные конденсаторы на 1 мкФ – типа К73-17 на 63 В (импортные аналоги на 100 В).

Электролитические конденсаторы – лучше Samsung, Panasonic или т.п. на напряжение не менее 16В. Автором в схему добавлен интегральный стабилизатор КР142ЕН8В, дополнительно увеличивающий надежность и помехоустойчивость по питанию. Кроме того, он даже позволяет использовать для темброблока питание положительного плеча усилителя.

Резисторы любые, рассчитанные на мощность 0,125 – 0,25 Вт.

Также при недостаточном опыте пайки рекомендуется впаять в гнездо микросхемы т.н. «кроватку», а уже в нее установить МС. Это позволит уберечь МС от перегрева при пайке и увеличит удобство при ремонте или апгрейде.

ВНИМАНИЕ! На выходе темброблока присутствует постоянное напряжение, поэтому подразумевается, что на входе УМ стоит проходной конденсатор. Сервоконтроллер с этим не справится.

На плате приняты следующие обозначения разъемов:

  1. Rin/Lin – правый/левый вход
  2. Rout/Lout – правый/левый выход
  3. +Vs – Положительный вход питания (рекомендую выпрямленное и после конденсаторов фильтра 14-18 В)
  4. GND – земля (общая шина)
  5. Bus – контрольная шина микросхемы (от 17 ножки)
  6. Bass – bass control (регулировка НЧ)
  7. Vol – volume control (регулировка громкости)
  8. LCon – Loudness Compensation ON (контакт включения Тонкомпенсации – 12 ножка)
  9. Bal – Balance Control (Баланс)
  10. LC – Loudness Compensation (Тонкомпенсация – 7 ножка)
  11. Treb – Treble Control (Регулировка ВЧ)

Плата контроллеров – дело сугубо индивидуальное, но выглядеть она может примерно вот так:

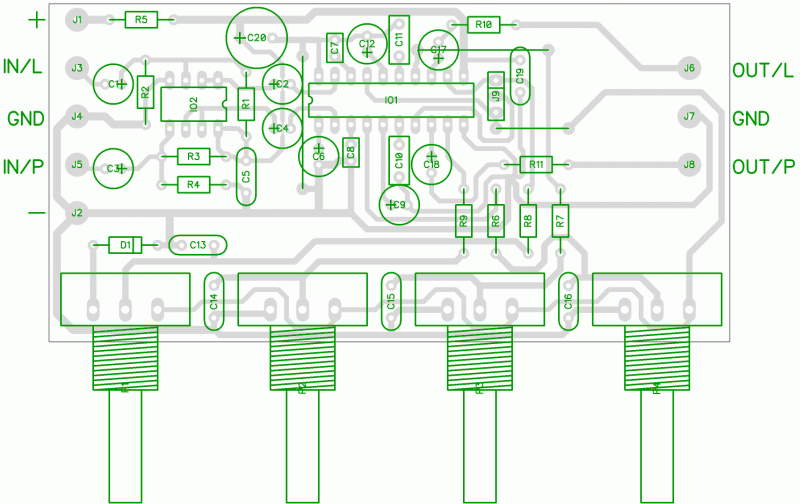

Печатная плата (размером 76х36 мм) и плата контроллеров для этого устройства готовые для переводной и фото-технологии. В архиве можно скачать печатки в формате [.lay]


Автор:
Лишманов Николай aka Lincor
Москва 2006

[email protected]

Регулятор громкости, баланса, тембров LM1036N

2012-12-09 в 15:58 МС, разработанная фирмой National Semiconductors, предоставляет возможность построения простого, надежного и качественного темброблока с полным набором функций Hi-Fi линейки бюджетного и средне бюджетного уровня. Возможности регулировки: — НЧ — ВЧ — Баланс — Громкость — Тонкомпенсация Автором выбрана схема раздельного темброблока, позволяющего разместить разъемы Вход и Выход в непосредственной близости от разъемов усилителя, а планку с регуляторами подключать через шину, устойчивую к наводкам.

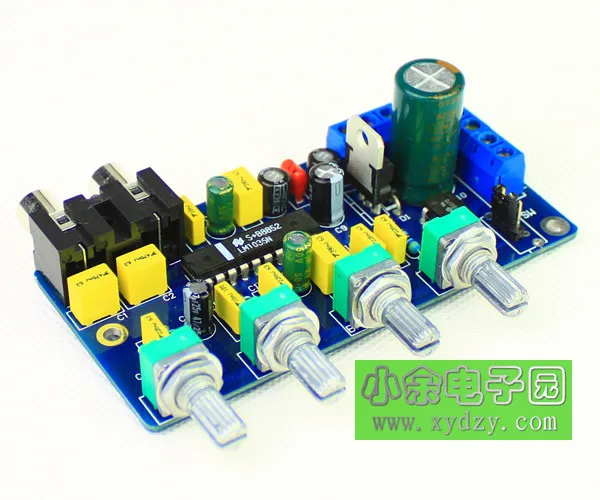

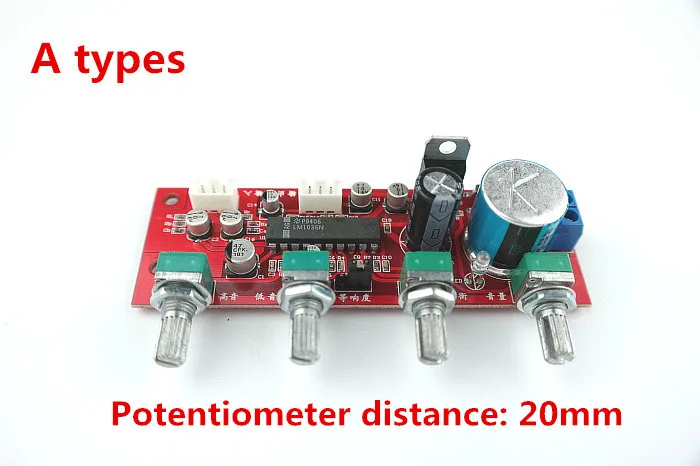

По такому же принципу устроены и готовые модули регулировки звука.


Элементарная база: Большинство конденсаторов схемы не оказывает влияния на звук, а лишь обеспечивают режимы работы твердотельных регуляторов. Все они выбраны дешевыми керамическими дисковыми. Емкости на 0,39мкФ – типа К10-17Б или даже пленочные. Проходные конденсаторы на 1мкФ – типа К73-17 на 63В (импортные аналоги на 100В). Электролитические конденсаторы – лучше Samsung, Panasonic или т.п. на напряжение не менее 16В. Автором в схему добавлен интегральный стабилизатор КР142ЕН8В, дополнительно увеличивающий надежность и помехоустойчивость по питанию. Кроме того, он даже позволяет использовать для темброблока питание положительного плеча усилителя. Резисторы – любые на 0,125-0,25Вт. Также при недостаточном опыте пайки рекомендуется впаять в гнездо микросхемы т.н. «кроватку», а уже в нее установить МС. Это позволит уберечь МС от перегрева при пайке и увеличит удобство при ремонте или апгрейде. ВНИМАНИЕ! На выходе темброблока присутствует постоянное напряжение, поэтому подразумевается, что на входе УМ стоит проходной конденсатор. Сервоконтроллер с этим не справится. На плате приняты следующие обозначения разъемов: — Rin/Lin – правый/левый вход — Rout/Lout – правый/левый выход — +Vs – Положительный вход питания (рекомендую выпрямленное и после конденсаторов фильтра 14-18В) — GND – земля (общая шина) — Bus – контрольная шина микросхемы (от 17 ножки) — Bass – bass control (регулировка НЧ) — Vol – volume control (регулировка громкости) — LCon – Loudness Compensation ON (контакт включения Тонкомпенсации – 12 ножка) — Bal – Balance Control (Баланс) — LC – Loudness Compensation (Тонкомпенсация – 7 ножка) — Treb – Treble Control (Регулировка ВЧ) Вот пару фото процесса создания сего устройства: Готовый модуль регулировки звука. Печатная плата темброблока — Печатная плата контроллеров –
