Схема фильтра пилот. Схема сетевого фильтра Pilot: особенности конструкции и принцип работы — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как устроен сетевой фильтр Pilot. Какие элементы входят в его схему. Как работает защита от помех и перенапряжений в фильтрах Pilot. Чем отличаются модели Pilot-S, Pilot-GL и Pilot-PRO.

Содержание

Назначение и принцип работы сетевого фильтра Pilot

Сетевой фильтр Pilot предназначен для защиты подключенной электронной техники от помех, приходящих из электросети, а также от перенапряжений и скачков напряжения. Основные функции фильтра Pilot:

Подавление высокочастотных помех
Защита от импульсных перенапряжений
Защита от длительных перенапряжений
Защита от короткого замыкания

Принцип работы фильтра Pilot основан на использовании LC-фильтра низких частот, который пропускает полезный сигнал частотой 50 Гц и подавляет высокочастотные помехи. Для защиты от перенапряжений применяются варисторы и предохранители.

Схема и конструкция сетевого фильтра Pilot

В состав схемы сетевого фильтра Pilot входят следующие основные элементы:

LC-фильтр (катушка индуктивности и конденсаторы)

Варисторы для защиты от импульсных перенапряжений
Плавкие предохранители
Выключатель с индикацией
Розетки для подключения нагрузки

Конструктивно фильтр выполнен в пластиковом корпусе с расположенными на нем розетками, выключателем и индикаторами. Внутри корпуса на печатной плате смонтированы элементы схемы.

Особенности схемы фильтра Pilot-S

Pilot-S является базовой бюджетной моделью. Схема этого фильтра максимально упрощена и включает:

Один конденсатор для подавления помех
Плавкий предохранитель
Выключатель с подсветкой

Такая схема обеспечивает только базовую защиту от помех и коротких замыканий. Защита от перенапряжений отсутствует.

Схема и возможности фильтра Pilot-GL

Фильтр Pilot-GL имеет более совершенную схему по сравнению с Pilot-S:

LC-фильтр для эффективного подавления помех
Варистор для защиты от импульсных перенапряжений
Предохранитель и выключатель с индикацией
Светодиодный индикатор исправности

Такая схема обеспечивает хорошую защиту от сетевых помех и кратковременных перенапряжений. Pilot-GL подходит для защиты компьютерной и офисной техники.

Расширенные возможности фильтра Pilot-PRO

Pilot-PRO является топовой моделью с максимальными возможностями защиты:

Многозвенный LC-фильтр для глубокого подавления помех
Варисторы в каждой линии для надежной защиты от перенапряжений
Термопредохранитель для защиты от возгорания
Индикация состояния и срабатывания защиты

Схема Pilot-PRO обеспечивает комплексную защиту чувствительной электроники от всех видов сетевых помех и перенапряжений. Рекомендуется для защиты дорогой аудио-видео аппаратуры.

Сравнение возможностей фильтров Pilot разных моделей

Рассмотрим ключевые отличия в схемах и возможностях фильтров Pilot разных моделей:

Параметр	Pilot-S	Pilot-GL	Pilot-PRO
Схема фильтрации	Простой конденсатор	LC-фильтр	Многозвенный LC-фильтр
Защита от перенапряжений	Нет	Базовая	Расширенная
Количество розеток	6	5	6
Индикация	Простая	Расширенная	Расширенная

Как видно из сравнения, возможности фильтров возрастают от модели к модели, при этом Pilot-PRO предлагает максимальный уровень защиты.

Преимущества и недостатки фильтров Pilot

Рассмотрим основные плюсы и минусы сетевых фильтров Pilot:

Преимущества:

Эффективное подавление сетевых помех (кроме Pilot-S)

Надежная защита от перенапряжений в старших моделях
Наличие индикации состояния
Удобное расположение розеток
Доступная цена базовых моделей

Недостатки:

Отсутствие защиты от детей в розетках
Не очень удобная система крепления
Простая схема в модели Pilot-S
Высокая цена топовой модели Pilot-PRO

Несмотря на некоторые недостатки, в целом фильтры Pilot обеспечивают хороший уровень защиты техники при разумной стоимости.

Заключение

Сетевые фильтры Pilot имеют продуманную схему и обеспечивают эффективную защиту подключенной техники от помех и перенапряжений в электросети. Линейка моделей позволяет выбрать оптимальный вариант для различных задач — от базовой защиты до комплексной защиты дорогой аппаратуры. При правильном выборе модели фильтры Pilot способны значительно повысить надежность работы электронной техники.

Схема сетевого фильтра 220в

Не секрет, что качественное питание аудиотехники является необходимым условием для обеспечения ее качественной работы [ 1 ]. Второй опасностью современных сетей питания является, так называемая, постоянная составляющая питающего напряжения, которой по идеи в сети быть не должно. Данное постоянное напряжение влияет на работу трансформатора, негативно сказываясь на его работе. Опустим тонкие физические моменты, объясняющие это явление, заключим только то, что если трансформатор в блоке питания Вашего усилителя периодически гудит сильнее обычного, то это как раз следствие этого явления. В данной статье рассматривается конструкция сетевого фильтра, призванного снизить влияние обозначенных помех на работу подключенного оборудования.

Поиск данных по Вашему запросу:

Схема сетевого фильтра 220в

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Простой и эффективный сетевой фильтр. Сетевой фильтр своими руками схема 220в

Универсальный сетевой фильтр с защитой от перенапряжений

Сетевой фильтр для аудио — своими руками

Как сделать сетевой фильтр своими руками

Схемы сетевых фильтров Pilot

Убираем помехи: промышленные фильтры для одно- и трехфазных сетей

Что такое сетевой фильтр и для чего он нужен?

Простой и эффективный сетевой фильтр

Сетевой фильтр своими руками для усилителя. Фильтрация помех по питанию мк

Универсальный сетевой фильтр и его конструкция

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Назначение выходного фильтра блока питания

Простой и эффективный сетевой фильтр. Сетевой фильтр своими руками схема 220в

Содержание: Предназначение сетевого фильтра Как работает сетевой фильтр Смотрим что внутри Где применяется фильтр и что делать, если его нет. Известно, что у вас в розетке имеется сеть переменного тока напряжением в Вольт.

Природа генерирующих электрических машин генераторов такова, что на выходных клеммах генерируется ЭДС синусоидальной формы. Однако всё было бы хорошо, если бы все устройства имели резистивный характер, отсутствовали пусковые токи, и не имели в своем составе импульсных преобразователей. К сожалению, так не бывает, так как большинство устройств имеют индуктивный, емкостной характер, щёточные двигателя, импульсные источники вторичного питания.

Весь этот замысловатый набор слов — это главные виновники электромагнитных помех. Мы начали статью с речи об электромагнитных помехах не просто так. Образуются так называемые гармоники. Если разложить реальный сигнал из розетки в виде ряда Фурье мы увидим, что синусоида дополнилась различными функциями, различной частоты и амплитуды.

Форма напряжения в настоящей розетке стала далека от идеальной. Ну и что в итоге? Плохое электропитание — проблема для радиопередающих устройств. Попросту ваш телевизор или радиоприемник будет работать с помехами. Кроме помех от потребителей в сети присутствуют помехи случайного происхождения, которые мы не можем предугадать. Это всплески, перепады напряжения от перебоев электроснабжения, включения мощной нагрузки и т.

Фильтрация ненужных составляющих сигнала осуществляется, как это ни странно, специальными фильтрами, их собирают из индуктивностей L и конденсаторов С. Ограничение всплесков высокого напряжения — варисторами. Это работает благодаря таким электротехническим понятиям — постоянная времени и законы коммутации, реактивное сопротивление. Постоянная времени — это время, за которое заряжается конденсатор или накапливает энергию индуктивность.

Зависит от элементов фильтра R, L и C. Реактивное сопротивление — это сопротивление элементов, которое зависит от частоты сигнала, а также от их номинала. Присутствует у индуктивностей и конденсаторов. Обусловлено только передачей энергии переменного тока электрическому или магнитному полю.

Простыми словами — с помощью реактивного сопротивления можно снизить, ограничить высокочастотные гармоники нашей синусоиды. Известно, что в розетке частота питания 50 Гц. Значит нужно рассчитывать фильтр на частоты на порядок выше и более. У индуктивности сопротивление растет с ростом частоты, у конденсатора — падает. То есть принцип работы сетевого фильтра заключается в подавлении высокочастотных составляющих сетевой синусоиды, при этом оказывая минимальное влияние на основную 50 Гц составляющую.

Мы разобрались, где применяется сетевой фильтр, поэтому теперь давайте разберемся, из чего состоит реальный сетевой фильтр, абстрагируемся от теории. Внутренности дорогого и качественного фильтра, обратите внимание на батарею конденсаторов справа и размеры дросселя по центру:.

Пойдем по порядку — фильтр. Конструкция такого элемента представляет собой LC-фильтр. Нулевой и фазные провода из розетки подключатся к катушке индуктивности каждый к своей , а между ними 1 и больше конденсаторов. Типовые номиналы деталей:. Варистор — это полупроводниковый элемент с нелинейной ВАХ. Чаще всего применяется варистор на Вольт. Принцип действия такой защиты очевиден — при скачках напряжения цепи питания защищаемой нагрузки шунтируются варистором. Содержимое дешевого фильтра, здесь вообще нет дросселя — его эффективность минимальна, но всё еще есть варистор голубой в центре кадра , и он спасет от скачков напряжения:.

Для чего нужен тумблер, если всё может работать и без него? Просто чтобы вы не дергали каждый раз вилку из розетки, ведь, чаще всего через сетевой фильтр подключается стационарное оборудование. Это снизит износ контактных пластин розетки. Дело в том, что в качественных блоках питания он должен быть установлен, прям на плате и тем более на БП высокой мощности, например компьютерных.

Но, к сожалению, ваши зарядные устройства для смартфона, БП от ноутбука, ЭПРА люминесцентных и светодиодных ламп чаще всего не имеют их в своем составе. Это связано с тем, что китайские производители упрощают схемы своих устройств для снижения их себестоимости. Часто бывает, что на плате есть места для деталей, назначение которых фильтровать помехи, но они просто не распаяны и вместо них стоят перемычки.

Компьютерные блоки — это отдельная тема, схема практически у всех одна, но исполнение разное, и в самых дешевых моделях фильтр отсутствует. Вы можете снизить помехи вашего телевизора или другого устройства которое хотите защитить и улучшить свойства его электропитания дополнив обычный удлинитель таким фильтром. Его можно собрать самому или извлечь из хорошего, но ненужного или неисправного БП. Сетевой фильтр — это простое, но полезное устройство, которое улучшит качество электропитания ваших приборов и снизит вред, наносимый его частоте работой импульсных БП, а область применения достаточно широка — используйте его для любой современной аппаратуры.

Его устройство позволяет повторить схему даже начинающему радиолюбителю, а ремонт не составит труда. Использование сетевого фильтра крайне желательно для потребителей любого рода. Логичности особой нет, так как это будет дорого и нерационально. Вам не нужно защищать от помех большинство потребителей, всякие чайники и лампочки. Для защиты от высоковольтных импульсов на вводе используют УЗИП, фильтры устанавливают для фильтрации помех и защиты чувствительной аппаратуры — телевизоры, приёмники, компьютеры и прочее.

А вообще есть разные сетевые фильтры даже для установки на din-рейку. Я бы поступил как написал выше, вы делайте как вам удобно! Не забывайте что он будет фильтровать помехи из вне и от вашей аппаратуры во внешнюю сеть, помехи в цепях после фильтра в квартире, которые наведутся вашими приборами — останутся. Из содержания — » Содержимое дешевого фильтра, здесь вообще нет дросселя — его эффективность минимальна, но всё еще есть варистор голубой в центре кадра , и он спасет от скачков напряжения: «, — там как раз целых два дросселя на фото, исправьте текст или замените фото.

Сергей написал выше коммент, и он прав. От себя добавлю, что там еще и фильтрующий конденсатор стоит желтый прямоугольный. Получается вполне себе годный RLC-фильтр, так как дросселя в форме гантелек на ферритовом сердечнике имеют небольшое сопротивление. Само фото из статьи, где человек «дорабатывает» обычный дешевый сетевой фильтр, добавляя нужные для подавления помех элементы. Ваш e-mail не будет опубликован. Вы здесь: Главная Электроснабжение Электричество и безопасность.

Автор: Александр Мясоедов. Что такое сетевой фильтр и для чего он нужен? Опубликовано: Если говорить совсем простым языком, то сетевой фильтр — это такой тройник с выключателем, очень часто применяется для подключения компьютера к электросети. Данное устройство можно встретить на прилавках магазинов электротоваров, а также уже подключенным к розетке в квартирах и домах. Но для чего нужен сетевой фильтр и что в нем особенного? Об этом мы и поговорим далее.

Александр администратор. Пингвин Максим. Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован. Другие статьи по теме Как обезопасить ребенка от электричества — эффективные способы.

Универсальный сетевой фильтр с защитой от перенапряжений

В последние годы ваш HiFi или даже High-End аудио комплекс всё меньше радует детальностью, сочностью и прозрачностью звучания? Вы подумываете обновить всю систему? Или вы уже подыскиваете качественный сетевой фильтр? В этом веке количество источников электромагнитных помех в наших домах растёт по экспоненте. Пальцев не хватило, даже вместе с ногами, женой и Ура, партия зелёных торжествует: большинство таких преобразователей весьма экономичны, компактны и

Простой и эффективный сетевой фильтр О жутких помехах в наших электросетях и об их убийственном влиянии на работу аудиовидеотехники.

Сетевой фильтр для аудио — своими руками

В настоящее время в большинстве электронных устройств источников постоянного напряжения используются встроенные или внешние импульсные блоки питания ИБП. Основной принцип работы ИБП заключается в том, что сетевое переменное напряжение сначала выпрямляется, далее преобразуется в переменное высокочастотное напряжение прямоугольной формы, которое затем понижается или повышается трансформатором до необходимых значений, далее выпрямляется, фильтруется и стабилизируется посредством обратной связи ОС. Широкое распространение ИБП обусловлено несколькими причинами: небольшим весом, малыми габаритами, высоким КПД, низкой стоимостью, широким диапазоном питающего сетевого напряжения и частоты, высокой степенью стабилизации выходного напряжения и т. К недостаткам ИБП можно отнести то, что все они без исключения являются источниками интенсивных электромагнитных помех ЭПМ , это связано с принципом работы схемы преобразователя, так как сигналы в ИБП представляют собой периодическую последовательность импульсов. Спектры таких сигналов занимают диапазон частот шириной до нескольких мегагерц. Помехи могут распространяться в виде токов, текущих в проводящих элементах, контуре заземления и самой земле кондуктивные помехи и в виде электромагнитных полей в непроводящих средах индуктивные помехи. В этой связи возникает необходимость, как подавлять помехи, которые они генерируют и наводят в питающую сеть, так и защищать их от внешних помех, проникающих из питающей сети. Надо отметить, что такой фильтр будет работать как в прямом, так и в обратном направлении, то есть ослабит как входящие, так и исходящие помехи.

Как сделать сетевой фильтр своими руками

Импульсные источники питания, тиристорные регуляторы, коммутаторы, мощные радиопередатчики, электродвигатели, подстанции, любые электроразряды вблизи линии электропередач молнии, сварочные аппараты, и т. Это затрудняет функционирование слаботочной чувствительной аппаратуры, вносит искажения в результаты измерений, вызывает сбои и даже выход из строя как узлов приборов, так и целых комплексов оборудования. По характеру возникновения помехи подразделяют на противофазные и синфазные. Первые образуются как паразитное напряжение между прямым и обратным проводами сети.

Начинка корпуса была полностью убрана, осталась только рама, передние панели, пластмассовое дно, верхняя крышка и сетевые розетки.

Схемы сетевых фильтров Pilot

Работа электротехнических и электронных устройств происходит за счёт питания сетевым током. Энергопоток через провода приносит с собой сателлитные электромагнитные поля. Они несут угрозу точности выполнения своих функций абонентами электросети. Решить этот вопрос могут сетевые фильтры СФ. Их всегда можно купить в виде сетевых удлинителей. Зная схему сетевого фильтра, устройство несложно собрать своими руками.

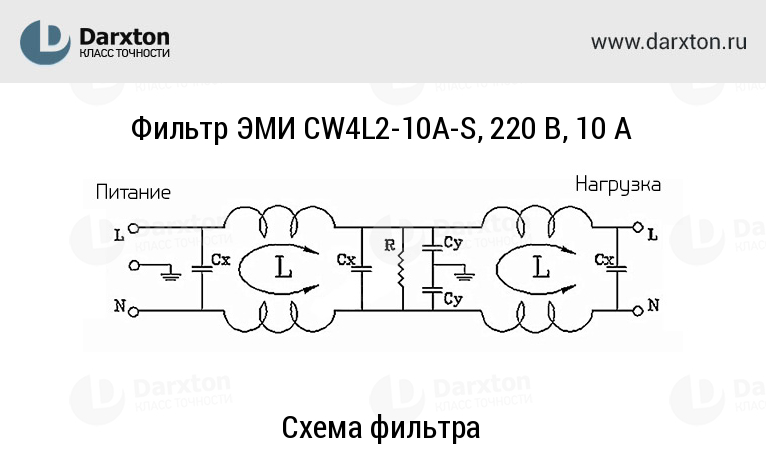

Убираем помехи: промышленные фильтры для одно- и трехфазных сетей

Фильтрация помех по питанию является важным, хотя и не единственным средством повышения устойчивости работы МК. Это, как правило, первая ступень, которую надо обязательно пройти до конца. Обычно используют пассивные RC- и LC-фильтры, гораздо реже — активные транзисторные фильтры. Если нельзя устранить причину помехи с чего, по идее, и надо начинать анализ , то пытаются устранить следствие, то есть ставят заградительные фильтры Рис. Окончательный вердикт об эффективности того или иного технического решения может дать лишь практика или детальное компьютерное моделирование реальных условий работы. Стоит только отметить, что МК и присоединяемые к нему импульсные узлы, сами могут являться довольно серьёзным источником помех. Экспериментально следует подобрать оптимальные места установки конденсаторов на печатной плате , что позволяет заметно снизить амплитуду пульсаций;. Один из каналов может обслуживать цифровую, а другой канал — аналоговую часть устройства;.

Собрать фильтр из указанных схем (рис.2 и рис.3) достаточно просто, для этого не понадобится.

Что такое сетевой фильтр и для чего он нужен?

Схема сетевого фильтра 220в

Широкое распространение в быту различных мощных электрических и электронных устройств с большим потреблением энергии способствует появлению в питающей сети высокочастотных и импульсных помех. Существует немало и внешних источников, например, основная энергия молнии находится в спектре частот до кГц. Чтобы защитить аппаратуру от проникновения этих помех по питающей сети, необходимо подключить ее через соответствующий фильтр, а для защиты от скачков напряжения — схему защиты от перенапряжения , о чем и поговорим в данной статье. В настоящее время получили распространение в быту различные сетевые фильтры типа: Pilot, Vektor, SVEN и другие, которые препятствуют прохождению помех и защищают от выбросов питающего напряжения последнее выполняют не все модели.

Простой и эффективный сетевой фильтр

ВИДЕО ПО ТЕМЕ: Сетевой фильтр или удлинитель

Сетевой фильтр — это электрическая схема, реализующая функционал низкочастотного фильтра для цепей питания переменным током В сети бытового назначения. Суть работы устройства сводится к тому, чтобы отсечь побочные электромагнитные излучения и наводки ПЭМИН , возникающие вследствие облучения электрических проводов бытовой сети питания сторонними радиоизлучающими приборами радиостанции, ретрансляторы, базовые станции для беспроводного Интернета и т. Возникающие в сети питания ПЭМИН могут оказывать губительное влияние на работу других слаботочных приборов цифровой техники, телевизоров, радиоприемников и т. Кроме того, ПЭМИН могут стать источником утечки конфиденциальной информации, например, в работе спецтехники информация может перехватываться по цепям питания или заземления. Многие часто сталкиваются с сетевыми фильтрами, встроенными в электрический удлинитель.

О жутких помехах в наших электросетях и об их убийственном влиянии на работу аудиовидеотехники известно всем, кто любит слушать музыку и смотреть кино. Многие, предварительно приценившись к сетевым кондиционерам производителей Hi-Fi, чаще всего останавливают выбор на недорогих компьютерных фильтрах, после чего считают проблему решенной.

Сетевой фильтр своими руками для усилителя. Фильтрация помех по питанию мк

Просмотр полной версии : Схема Сетевого Фильтра от помех. Добрый день! Поделитесь опытом, схемой качественного сетевого фильтра от помех из сети В. Но я не олигарх. Не за что!

Универсальный сетевой фильтр и его конструкция

Сетевые фильтры стали неотъемлемым обязательным аксессуаром оргтехники и некоторой бытовой техники и приборов. Вообще сетевой фильтр , прежде всего, должен представлять собой устройство, которое призвано защищать цепи питания компьютеров, периферии и другой электронной аппаратуры от ВЧ и импульсных помех, скачков напряжения, возникающих в результате коммутации и работы промышленного оборудования. Это основные задачи устройств, носящих название сетевой фильтр.

Бытовой подход к сетевым фильтрам / Корпуса, БП и охлаждение

Еще каких-нибудь восемь-десять лет назад сетевой фильтр, в глазах большинства наших сограждан, был исключительно компьютерным атрибутом. В те времена, приобретая такое устройство, покупатель долго и тщательно изучал его технические характеристики, дабы выбрать действительно лучшее из предлагаемого продавцами. При этом на внешность изделия внимания обращалось не так много, отчасти из-за того, что в те времена большинство сетевых фильтров выглядели почти одинаково. Но, времена меняются. И сегодня сетевые фильтры вовсе не являются исключительно компьютерным атрибутом, а стали обычным и привычным бытовым устройством. Современный покупатель уже не так внимателен и придирчив к чисто техническим характеристикам, как то было раньше. К тому же, сетевые фильтры в быту по большей части рассматриваются как удлинители с кучей выходных разъемов и выключателем, нежели как серьезное устройство для фильтрации питающего напряжения. Соответственно, основное внимание покупателя приковано к таким параметрам покупаемого изделия, как удобство в эксплуатации, внешний вид, и функциональная оснащенность. Именно с этой точки зрения, в данном материале, и будут рассмотрены шесть сетевых фильтров. Надеюсь, что некоторым это поможет расширить свой кругозор и увидеть, что не все фильтры одинаковы и представляют собой только «кусок провода, на конце которого висит коробочка с разъемчиками».

Pilot-S

Как заявляет производитель, Pilot-S является экономичным решением для защиты офисной электроники. На самом же деле, единственное, что этот фильтр будет делать хорошо, так это защищать сеть пользователя от возможных коротких замыканий в цепях питания подключаемой к нему аппаратуры.

Рассматриваемый фильтр примитивен как снаружи, так и внутри. Сетевой кабель, длина которого составляет 1.78м, заканчивается простеньким, без каких либо излишеств, корпусом (размер 373x47x46 мм). В свою очередь, корпус несет на себе сетевой выключатель с подсветкой, кнопку сброса предохранителя, и шесть разъемов для подключения потребителей. Пять из них вполне современные, то есть с заземлением. Шестой разъем без заземления и сделан для совместимости со штекерами старого образца. Все разъемы расположены практически вплотную друг к другу, из-за чего у пользователя могут возникнуть некоторые проблемы. Я имею в виду тот случай, когда аппаратура питается от внешнего блока питания размеры которого, чаще всего, превышают размеры обычного сетевого штекера.

Соответственно, при подключении такого блока питания, пользователь не сможет использовать соседний с ним разъем. В довесок к этому, разъемы Pilot-S не имеют так называемой «защиты от детей». Кстати, разобрать корпус рассматриваемого фильтра ребенок так же сможет без особых проблем. Для этого ему не понадобится даже крестовая отвертка ибо крышки корпуса стянуты обычными мебельными шурупами, головки которых чуть ли не выступают за границы корпуса. Лишь один из них утоплен так, что бы поверх него смогла разместиться пластилиновая пломба, выполненная в лучших традициях электроприборостроения советских времен.

Надеюсь, что вы все же сможете убедить своего ребенка в том, что внутри фильтра нет ровным счетом ничего заслуживающего хоть каплю внимания. Собственно, это на самом деле так, ведь помимо выключателя и предохранителей фильтр состоит из одной единственной емкости. Мы сейчас не сравниваем характеристики фильтров, но думаю не трудно представить себе на сколько «серьезным» является такой фильтр.

Надеюсь, вы уже в достаточной мере оценили рассматриваемый Pilot-S. И, на мой взгляд, последнее, что осталось рассмотреть это возможность крепления этого фильтра куда либо. Для этого в его конструкции предусмотрены два ушка с отверстиями. К великому сожалению, форма этих отверстий не позволяет вешать корпус фильтра на уже существующий, например, в стене шуруп. То есть, для закрепления Pilot-S на какой либо поверхности его надо сначала установить на место крепления и только за тем закрепить шурупом, винтом, или чем вы там будете его крепить. Каких-то других вариантов конструкция корпуса не предусматривает, что не может не печалить.

Pilot-GL

Данная модель уже не такая экономичная, как рассмотренный выше Pilot-S. Электрическая схема стала более серьезной и выросла до ставшего уже традиционным в подобных устройствах LC фильтра. Правда, сэкономить производителю все же удалось. Вместо шести выходных разъемов, как это было у фильтра Pilot-S, в данном случае мы имеем только пять. Четыре из них с заземлением и один без такового. Но, по сравнению с младшей моделью, расположение разъемов Pilot-GL более удобно для пользователя, так как, универсальный разъем (тот, что не имеет заземления) отнесен от остальных на 11мм. Конечно не много, но если в него включать не очень большие внешние блоки питания аппаратуры, то соседняя розетка все же будет оставаться доступной для пользователя.

В сравнении с предыдущей моделью, в Pilot-GL стала лучше не только электрическая схема фильтра, но и индикация. Так, помимо сетевого выключателя с подсветкой в Pilot-GL дополнительно установлен светодиод зеленого свечения. Он светится в том случае, если с устройством все в порядке. Если же в результате перегрузки или короткого замыкания в фильтре сработает защита, светодиод погаснет. При этом, сетевой выключатель будет продолжать светиться, индицируя наличие напряжения на входе Pilot-GL. Должен сказать, что такая функция иногда оказывается весьма полезной.

Вот, в общем-то, на этом и заканчиваются все положительные отличия Pilot-GL от своего младшего брата. Все остальное, к сожалению, перекочевало от младшей модели к старшей без каких-либо изменений в лучшую сторону. Сетевой кабель остался прежней длины (1. 78м). Выходные разъемы не имеют «защиты от детей». Крышки корпуса устройства стягиваются точно такими же шурупами, как и в Pilot-S. Правда, ушек для крепления фильтра стало на два больше. Но, отверстия в них, так же как и у Pilot-S, не позволяют вешать корпус фильтра на уже ввинченный, например, в стену, шуруп или винт. В общем, на мой взгляд, Pilot-GL, безусловно, лучше более простой модели описанной ранее. Но, до окончательных выводов еще далеко, и по этому давайте перейдем к рассмотрению следующего фильтра.

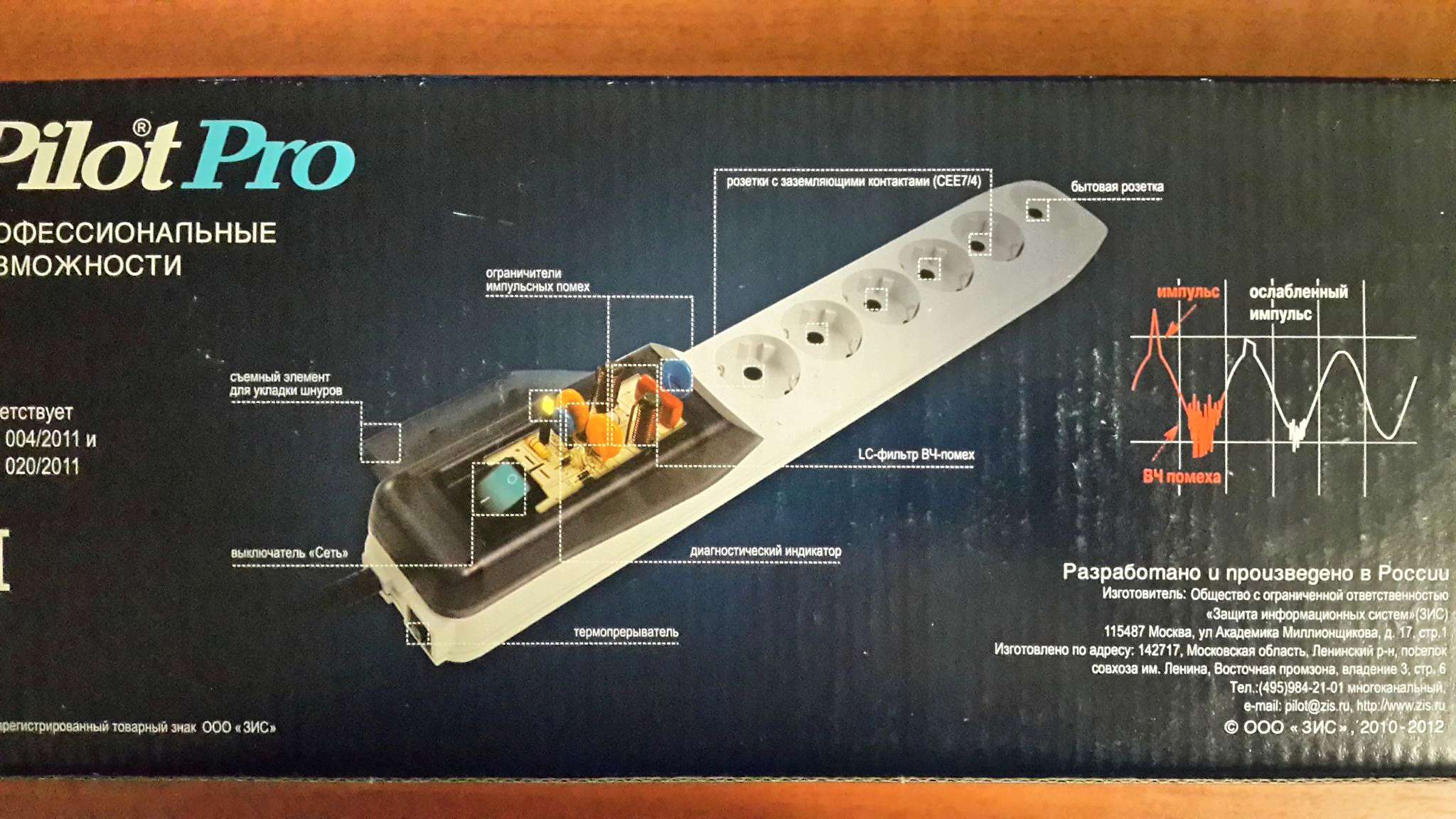

Pilot-Pro

Перед нами топовая модель в линейке сетевых фильтров Pilot. Казалось бы, в ней должно сочетаться все лучшее, что было в младших моделях. Но, к великому сожалению, помимо этого Pilot-PRO унаследовал и некоторые недостатки описанных выше Pilot-S и Pilot-GL. К ним я отношу отсутствие на выходных разъемах «защиты от детей» и мебельные шурупы, которые стягивают крышки корпуса. К тому же, сетевой кабель устройства (длина 1.76м), почему-то, на два сантиметра короче, чем у младших моделей. Вроде бы мелочь и серьезным недостатком это не назовешь, но я ожидал, что кабель Pilot-PRO будет уж, по крайней мере, не короче кабеля Pilot-S и Pilot-GL.

С недостатками вроде бы разобрались и теперь можно рассмотреть достоинства. Складываются они из достоинств двух описанных ранее фильтров и, в придачу, своих собственных. Так, в данном случае, аналогично с моделью Pilot-S, пользователь получает шесть выходных разъемов для подключения различной аппаратуры. Один из этих разъемов не имеет заземления, что позволяет включать в него штекеры старого образца. Подобно фильтру Pilot-GL, в Pilot-PRO этот разъем отнесен от остальных пяти на 11мм. Соответственно, в него можно включать внешние блоки питания, не теряя при этом возможности пользоваться соседним с ним разъемом.

Индикация в Pilot-PRO реализована подобно младшей, по сравнению с ним, модели Pilot-GL. То есть, помимо подсвечиваемого сетевого выключателя, на верхней крышке корпуса фильтра установлен светодиод. Если фильтр включен и с ним все в порядке, то светодиод будет светиться. Если же сработала защита от перегрузки или короткого замыкания, то светиться будет один только сетевой выключатель.

Что касается дизайна Pilot-PRO, то с эстетической точки зрения он намного превосходит дизайн фильтров описанных ранее. Да и не только с эстетической. В этой модели появились решения полезные так же и с точки зрения практической эксплуатации фильтра. Так, в комплекте с устройством поставляется пристегивающийся к нему пластиковый кожух. Он предназначен для укладки кабелей протянутых от фильтра к подключаемой аппаратуре. Должен сказать, что такой аксессуар действительно очень полезен. Особенно это смогут оценить те, кто будет вешать Pilot-PRO на стену.

И последнее, что осталось сказать, касается как раз того, о чем я упомянул чуть выше. То есть о подвеске фильтра, например, на стену. Для этих целей на нижней крышке корпуса фильтра предусмотрены два отверстия. В отличие от описанных выше Pilot-S и Pilot-GL, рассматриваемый фильтр можно именно повесить, а при необходимости и быстро снять. Правда, повесить его можно только в одном горизонтальном положении. Но, согласитесь, и это уже хорошо.

Подводя промежуточные итоги, я хотел бы сказать следующее: Единственным значительным преимуществом фильтров Pilot, на сегодняшний день, является только то, что они легко доступны для покупателя. Их можно купить почти на каждом углу, практически в любом магазине бытовой техники или даже хозяйственных товаров. Ничем другим, на мой взгляд, эти фильтры уже не привлекательны. Дизайн корпусов старомоден и, кроме модели Pilot-PRO, не так привлекателен. Защиты выходных разъемов от шалостей детей нет ни у одной модели. Свобода размещения фильтров на стене или других отвесных поверхностях ограничена конструктивными особенностями корпусов. Но, повторю еще раз, продукция под маркой Pilot легко доступна, а сама марка хорошо и давно известна нашим покупателям. Что же можно противопоставить этой известности? Естественно, нечто, уж коль мы говорим о противопоставлении, по каким то своим параметрам не уступающее рассмотренным моделям фильтров. Пускай даже это нечто не так доступно и для его приобретения придется съездить в специализированный магазин. Ситуация на рынке меняется быстро и быть может завтра все изменится в пользу другой торговой марки. И так же вполне возможно, что этой маркой станет Defender. Именно по этому, далее, я приступаю к описанию и сравнению некоторых моделей сетевых фильтров от Defender. Естественно, сравнивать я их буду как между собой, так и с фильтрами от Pilot.

Defender DFS 401

Рассматриваемый Defender DFS 401, внешне, чем-то похож на описанный выше фильтр Pilot-S. К счастью сходство это только внешнее и только частичное. Собственно, заключено оно в форме корпуса и количестве выходных разъемов для подключения потребителей электроэнергии. Во всем остальном, эти фильтры различаются очень сильно.

Начнем с того, что в отличие от фильтров Pilot, у Defender DFS 401 все выходные разъемы с заземлением. Соответственно, пользователь не сможет подключить к фильтру устройства оснащенные штекерами старого образца. Но, зато, все выходные разъемы оборудованы «защитой от детей». Так что, ваш ребенок не сможет воткнуть в них два гвоздя, со всеми вытекающими из этого последствиями. Аналогично с фильтрами Pilot-GL и Pilot-PRO, один из выходных разъемов Defender DFS 401 отнесен от остальных пяти на весьма значительное расстояние в 29мм. Из этого следует, что данный фильтр лучше подходит для подключения больших внешних блоков питания аппаратуры, нежели фильтры от Pilot.

Как вы помните, сетевые выключатели фильтров Pilot имели подсветку. А вот в фильтре Defender DFS 401 клавиша выключателя хоть и выполнена из прозрачного красного пластика, но не подсвечивается. Для индикации состояния фильтра на его верхней крышке установлены два светодиода. Сама по себе индикация аналогична той, что применяется в фильтрах Pilot-GL и Pilot-PRO. То есть, светодиод Power OK светится при наличии входного напряжения, а светодиод Protected в случае наличия напряжения на выходных разъемах фильтра. Если же сработала защита от перегрузки или короткого замыкания, то светодиод Protected гаснет.

О наличии на выходных разъемах Defender DFS 401 «защиты от детей» я уже писал. Но, с точки зрения безопасности это не единственное достоинство этого фильтра. Открыть корпус устройства и тем самым подвергнуть себя опасности поражения электрическим током, ваши дети так же не смогут. Дело в том, что головки саморезов, которыми стянуты крышки корпуса, совершенно ровные. То есть, вскрытие корпуса фильтра, тем более в домашних условиях, вообще не предполагается. Конечно, открыть корпус устройства можно, если попросту высверлить саморезы. Но, сами понимаете, что после такой процедуры о гарантийном ремонте фильтра можно забыть. Для тех же, кому очень любопытно содержимое корпуса Defender DFS 401, я привожу фотографию его печатной платы с размещенными на ней светодиодами, LC фильтром, и вакуумными разрядниками.

Что еще осталось сказать, описывая Defender DFS 401? Думаю о том случае, когда пользователь, подключив фильтр, хочет повесить его на отвесной поверхности или просто где ни будь закрепить. Тут у фильтра Defender дела обстоят намного лучше, чем у рассмотренных ранее фильтров Pilot. Для подвески или крепления на нижней крышке корпуса устройства предусмотрены соответствующие отверстия. Отверстия сделаны крестообразными, так что, фильтр можно вешать на уже ввинченный куда-либо шуруп, располагая его так, как вам нравится. В этом отношении Defender DFS 401 имеет явные преимущества перед любым из фильтров Pilot. Да и по длине своего сетевого кабеля (1.98м) он, хоть и не много, но все же впереди конкурентов.

Defender DFS Pro

По своей сути Defender DFS PRO является модернизацией фильтра Defender DFS 401, описанного выше. От DFS 401 ему досталось очень много. Это и защищенные от детей выходные разъемы, и сетевой выключатель вместе со светодиодными индикаторами, и крестообразные отверстия на нижней крышке корпуса для крепления фильтра, и саморезы с совершенно ровной головкой, стягивающие корпус, и электрическая схема LC фильтра, и даже длина сетевого кабеля (1. 98м). Так что же подверглось модернизации? Исходя из того, что я перечислил не трудно догадаться, что это корпус.

Действительно, перед нами DFS 401 с модернизированным корпусом и увеличенным, благодаря этому, количеством выходных разъемов. Корпус DFS PRO несколько короче и больше в ширину, нежели корпус DFS 401. На верхней его крышке, помимо сетевого выключателя и светодиодных индикаторов, расположено аж семь выходных разъемов. Все они с заземлением, так что воспользоваться аппаратурой, сетевые кабели которой оснащены штекерами старого образца, пользователям не удастся. Но, зато DFS PRO прекрасно подойдет тем, у кого существует необходимость подключения нескольких больших внешних блоков питания аппаратуры. Для этого в рассматриваемом фильтре предусмотрены два выходных разъема отнесенных на 21мм от оставшихся пяти разъемов и на 28мм друг от друга. На этом, собственно, и заканчиваются различия между DFS 401 и рассматриваемым DFS PRO.

Defender DFS 801

Нет, в отличие от предыдущего фильтра перед нами отнюдь не модернизация. Хотя, размеры и форма корпусов Defender DFS 801 и Defender DFS PRO полностью совпадают. Все же остальное в корне различно. Даже сетевой кабель DFS 801 (длина 2.0м) на 2см длиннее, чем у DFS PRO.

И так, перед нами топовая модель семейства фильтров Defender. Ее яркой отличительной особенностью является умение управлять своими выходными разъемами. Всего этих разъемов шесть. Из них один является управляющим, а оставшиеся пять, соответственно, управляемыми. И так, что же представляет собой и как работает сие, можно сказать, умное устройство?

Перво-наперво следует сказать, что сетевой выключатель в DFS 801 отсутствует. То, что на фотографии можно принять именно за него, на самом деле является переключателем режимов работы подчиненных выходных разъемов. Следовательно, выключить фильтр полностью можно только одним способом — отключением от источника, от которого фильтр питается. При наличии же входного напряжения, по крайней мере, один (управляющий) выходной разъем всегда находится под напряжением.

Вариантов эксплуатации DFS 801 существует два. Первый, это использование его как самого обычного сетевого фильтра, с той лишь разницей, что в большинстве обычных фильтров существует сетевой выключатель. Для того, что бы так примитивно использовать DFS 801, пользователю достаточно установить переключатель режимов работы фильтра, расположенный на верхней крышке корпуса, в положение Manual. После этого, если с фильтром все в порядке, должен загореться красный светодиодный индикатор Slave ON. Этим фильтр показывает, что пять подчиненных выходных разъемов Slave находятся под напряжением. После этого, можно подключать к фильтру любую аппаратуру, почти как к самому обычному сетевому фильтру. Почему почти? А потому, что выходные разъемы DFS 801 несколько различаются. Если суммарная нагрузочная способность подчиненных разъемов равняется 10А, как у большинства обычных фильтров, то максимальная нагрузка управляющего (Master) разъема значительно меньше. Она составляет всего 2.5А. По этому, пользователь должен быть внимателен при подключении потребителей, и не допускать включения в управляющий разъем мощных электроприборов.

Второй режим работы Defender DFS 801 значительно интереснее описанного выше. Дело в том, что в цепи управляющего выходного разъема фильтра установлено реле тока с регулируемым порогом срабатывания. Реле это, как не трудно догадаться, управляет подчиненными выходными разъемами. Предположим, что вы хотите подключить к фильтру ваш ПК и всю его периферию. При этом, вы хотите, что бы ПК управлял включением/выключением этой самой периферии. Для этого следует, при помощи соответствующего переключателя, перевести Defender DFS 801 в режим Auto.

При этом, штекеры сетевых кабелей периферии должны включаться в подчиненные (Slave) выходные разъемы, а штекер кабеля системного блока ПК, соответственно, в управляющий (Master) разъем. После этого вам останется только отрегулировать порог срабатывания реле тока. Для этого, на боковой стенке корпуса фильтра существует соответствующий регулятор. Вращая его, добейтесь, что бы питание на выходные разъемы фильтра подавалось только тогда, когда системный блок ПК включен. На этом, собственно, вся регулировка фильтра заканчивается.

Пожалуй, самое интересное о Defender DFS 801 уже написано. Безусловно, это лучшая модель, среди описанных в этом материале. Недостаток у нее только один. К сожалению, только один выходной разъем отнесен достаточно далеко от своих соседей. Но, притом, что он является управляющим, пользователь, скорее всего, не сможет использовать его для внешних блоков питания аппаратуры.

Соответственно, можно сделать вывод, что рассмотренный Defender DFS 801 далеко не лучшим образом приспособлен для случаев, когда использование оговоренных блоков питания необходимо. Этим он, к сожалению, в общем-то, схож с фильтром Pilot-S, описанным в самом начале этого материала. Что же касается безопасности и возможности крепления фильтра на стенах и других поверхностях, то в этом DFS 801 аналогичен фильтрам Defender описанным выше.

Что же можно сказать после описания еще трех сетевых фильтров? Думаю, достаточно справедливым будет замечание, что и фильтры Defender не обладают всем желаемым в полной мере. Чего не хватает? На мой взгляд, по крайней мере, выходных разъемов без заземления, совместимых со штекерами старого образца. Их нет ни у одной модели фильтров Defender, тогда как в быту такие разъемы все еще актуальны. Еще, лично я не отказался бы от кожухов для прокладки сетевых кабелей, подобных тому, что присутствует в комплекте фильтра Pilot-PRO. В остальном Defender можно считать вполне современными устройствами, практически полностью удовлетворяющими потребностям широкого круга пользователей.

Предполагаю, что после этого моего описания сетевых фильтров сложится мнение, что сравнивать Pilot и Defender просто не честно. Так же как, например, не честно сравнивать весельную лодку с быстроходным катером. Однако, на мой взгляд, это не так! Да, как бы получается, что фильтры Pilot во многом уступают фильтрам Defender. Но, согласитесь, в продаже сейчас засилье как раз Pilot. По этому, я считаю вполне допустимым рассмотреть их в одном материале с фильтрами другого производителя. Ведь не все то лучшее, что можно купить на каждом углу.

Сетевой фильтр из дешевого удлинителя

Еще давным-давно я заметил, что когда включается/выключается холодильник на кухне, в колонках стереосистемы звучит неприятный щелчок. Проблема решилась установкой конденсаторов в розетки — с этого началась моя «дружба» с сетевыми фильтрами. В наши дни электрическая сеть 220 вольт сильно загрязнена множеством помех и кратковременных всплесков напряжения, которые проникают из сети и мешают аппаратуре нормально работать. Для борьбы с сетевыми помехами применяются фильтры. Дешевые фильтры на самом деле фильтрами не являются, а дорогие (навроде вполне приличного фильтра «Pilot») — слишком дороги, ведь обычно их требуется несколько штук (у меня дома их штук восемь, включенных постоянно). Поэтому хороший вариант — купить дешевый фильтр и переделать его.

В принципе, для доработки можно использовать и обычный удлинитель, но обычно в удлинителе нет свободного места для тех деталей, которые в него нужно будет вставить. А вот в удлинителе с выключателем (тоже полезная вещь) свободное место есть.

Мне недавно срочно понадобился такой вот фильтр, я купил в ближайшем киоске удлинитель и доработал его. На все (включая приобретение и фотографирование) ушло меньше чем полдня. Вот герой нашего рассказа:

Такие устройства на самом деле сетевым фильтром не являются. Там внутри находится только лишь варистор, ограничивающий кратковременные высоковольтные импульсы, которые иногда присутствуют в сети (немного про варисторы см. Маломощный блок питания). Вот и вся его фильтрация. Некоторые устройства (в том числе и мое) имеют токовый размыкатель, который должен по идее размыкаться при протекании большого тока (никогда не проверял, как они работают). В этом случае на корпусе есть кнопочка, которую нужно нажать, чтобы снова замкнуть размыкатель, если он сработал.

Разбираем удлинитель и смотрим что у него внутри:

Число «14», нанесенное синим маркером, ничего не означает — так изначально и было. По нему можно судить, что собирали эту штуку не китайцы — иначе бы был иероглиф! Слева черная фуська — токовый размыкатель, Правее другая черная фуська (к ней подходит много проводов) — выключатель. Между ними варистор, но его плохо видно. На пересечении зеленого и коричневого проводов, голубой диск внизу — это он. Красные провода припаяны (проверьте качество пайки, оно бывает отвратительным!) к длинным металлическим пластинам, которые и являются контактами.

Теперь встраиваем внутрь фильтр, и готово. Вот схемы того, что было, и что будет (выключатель с лампочкой подсветки на схемах не показан):

На исходной схеме: Sc — токовый размыкатель, V1 — варистор типа 471 (числом кодируется максимальное напряжение, а от диаметра зависит максимальная энергия подавляемого импульса; диаметр 6…10 мм — самое то), надписью «Удлинитель» как раз и помечены эти самые контактные пластины.

В доработанном варианте добавляется RLC фильтр. Правда хороший фильтр сделать не удастся — все же мало места, да и для него нужно подбирать детали. Именно так делают «Пилоты» — сначала проектируют схему, а потом под нее уже делают корпус. Но тем не менее, такой вот фильтр, собранный из подручных материалов, работает достаточно хорошо.

Пройдемся по элементам. Катушки L1 и L2 вместе с конденсаторами С1 и С2 образуют LC фильтр. Сопротивление катушек на высоких частотах большое, а вот на низких — маленькое. Поэтому, чтобы и низкочастотные помехи хоть немного подавить, последовательно с катушками включены резисторы R1, R2. Резистор R3 разряжает конденсаторы при отключении от сети, иначе, заряженные конденсаторы могут нехило стукнуть током. Конденсатор С2 включен с другой стороны контактных пластин для того, чтобы создать «распределенную» емкость, чтобы индуктивность и сопротивление пластин не ухудшало фильтрацию. На самом деле, в нашем случае разницы, где включен С2 никак не заметно слишком уж маленькая индуктивность и сопротивление контактных пластин. Но все равно приятно, что мы об этом позаботились! И, кроме того, именно в том конце корпуса есть свободное место, куда можно поставить этот конденсатор.

Иногда возникают споры о размещении резисторов R1 и R2. Как их включать — до варистора, или после, как у меня? На самом деле это зависит от нашей цели. До варистора, резисторы нужно включать, если мы хотим улучшить работу варистора при подавлении кратковременных высоковольтных (до нескольких тысяч вольт) импульсов. Эти импульсы варистор «пропускает через себя», ток через варистор достигает сотен ампер, и практически все напряжение импульса падает на сопротивлении проводов и контактов.

Сопротивление проводов довольно маленькое (это ведь чем лучше сеть, тем меньше сопротивление), и ток очень большой. Поэтому при большом токе на варисторе получается довольно большое напряжение (левый рисунок). Если же на пути тока поставить резисторы R1 и R2, то их сопротивление (совместно 1…2 Ома) заметно больше сопротивления проводов, и ток будет гораздо меньше (но все равно сотня-другая ампер!). А раз ток меньше, то и напряжение на варисторе меньше (правый рисунок).

Казалось бы, правый вариант намного лучше! Не совсем. Дело в том, что эти импульсы кратковременны, и большинство приборов их «не замечает» (они нередки в сети, вы их замечали?). Для чего же варистор? На всякий пожарный случай. Мало ли что. 100 раз импульс не подействует, а на 101-й придет импульс побольше, и спалит блок питания, или еще что. Так вот, если этот кратковременный импульс в 3000 вольт не всегда заметен, есть ли разница, останется от него 300 вольт, или 600? (Внимание! цифры 300 и 600 я взял «от фонаря»! На самом деле все это очень сильно зависит и от конкретной сети, и от конкретного варистора и от конкретного импульса! Но принцип верный!)

Почему же я включил резисторы после варистора? Чтобы максимально отделить от варистора конденсаторы. Конденсатор, включенный параллельно варистору, совсем даже ему не помогает (иногда мешает, иногда — нет). Кроме того, при ограничении варистором вражеских импульсов, образуется куча высокочастотных помех, у которых напряжение хоть и не высокое, но кому они нужны? Включив резисторы после варистора, я минимизировал прохождение помех на выход фильтра — ведь у меня получилось две ступени фильтрации — с высоковольтной гадостью справляется варистор, а с остальной — катушки с конденсаторами, которым резисторы очень даже помогают.

Вывод. Если у вас очень «грязная» сеть, в которую часто включают сварочные аппараты, ставьте резисторы до варистора. Если нет — ставьте их после. Возникает вопрос: а почему бы не включить две пары резисторов — одну до варистора. а другую после варистора? По одной простой причине — резисторы греются. Две пары резисторов увеличивают нагрев вдвое. А там и расплавится что-нибудь, или вообще загорится! А ставить резисторы маленького сопротивления (чтобы меньше грелись) — тоже не выход, они будут хуже работать.

Итак, берем детали

и прикидываем, куда их притулить (о самих деталях — ниже):

Все хорошо влазит, ни с чем не замыкает, можно паять.

Конденсатор С2 (он справа) должен иметь длинные выводы, иначе он не даст поставить на место контактные пластины (хотя длинные выводы ухудшают работу конденсатора). Поэтому его можно и не ставить — будет намного легче собирать все обратно.

Когда все обратно собрали — на вид ничего не изменилось, но начинка уже совсем другая. Чтобы окончательно перекрыть путь помехам, на сетевой провод возле самого удлинителя ставим ферритовую шайбу (удобнее всего разрезную на защелках):

(Это на другом проводе феррит — тот, который я поставил на этот удлинитель точно такой же, просто я забыл сфотографировать, а потом уже было далеко доставать)

Об этом поподробнее. В отличие от нормальной передачи энергии, когда по одному проводу ток приходит в нагрузку, а по другому возвращается обратно в источник, высокочастотная (ВЧ) помеха может распространяться сразу по двум проводам. Например, при ударе молнии вблизи электрических проводов, в них возникает ток, который идет сразу по обоим проводам в устройство, и, пройдя сквозь него, через емкость между корпусом и землей замыкается на землю.

Т.е. оба сетевых провода для помехи — это как два параллельных прямых провода (или как антенна), а земля — обратный провод. Внутри устройства, ток ВЧ помехи может воздействовать на разные цепи и мешать им жить. Нацепив ферритовое кольцо на сетевой провод, мы увеличиваем его (провода) индуктивность, а значит и сопротивление на высоких частотах. Поэтому ток помехи станет меньше.

Конструкция и детали

Схема очень непривередлива к деталям. Но все же некоторые правила нужно соблюдать. Разберем по порядку.

Варистор. Тип 471. Диаметр 6…10 мм. Это оптимально.

Резисторы R1, R2. Чем их сопротивление больше, тем лучше фильтрация, но больше нагрев и больше потери напряжения. С другой стороны, нагрев и падение напряжения тем больше, чем больше потребляемый ток (и мощность). Поэтому сопротивление резисторов выбираем в зависимости от суммарной мощности, потребляемой всеми теми устройствами, которые будут подключаться к фильтру:

Мощность нагрузки, Вт	до 250	до 380	до 500
Сопротивления R1 и R2, Ом	0,82	0,36	0,22

Если планируется подключать более мощные потребители, то возможно, придется вообще отказаться от резисторов. С другой стороны, зачем делать фильтр, чтобы подключать к нему утюг?!

Резисторы используются мощностью 5 Вт. Можно взять и двухватные, но не стОит — они должны иметь запас по мощности на случай, если вдруг ток окажется больше, чем ожидалось (или помеха проскочит, где ее энергия выделится?..).

Дроссели L1 и L2. Это самый «труднодоставаемые» элементы. Но с другой стороны, поскольку вместе с ними работают резисторы, требования к дросселям снижаются. Требования такие:

Ферритовый сердечник. Катушка без сердечника имеет слишком низкую индуктивность (при реальных габаритах), а стальной сердечник плохо работает на ВЧ.
Сердечник незамкнут, или с воздушным зазором — иначе сердечник может насытиться, и индуктивность сильно снизится.
Максимальный ток катушки (это ток, при котором индуктивность начинает снижаться из-за насыщения сердечника) не меньше, чем ток нагрузки.
Индуктивность дросселя не менее 10 мкГн. Чем больше, тем лучше (до 10 мГн).
Дроссели не имеют магнитной взаимосвязи.

Конденсаторы С1, С2. Если С2 поставить не удается, то вполне можно ограничиться одним конденсатором. Поскольку они соединены параллельно, то вполне можно рассматривать их как один конденсатор с емкостью, равной сумме емкостей С1 и С2. Требования к конденсатору:

Конденсатор пленочный, типа К73-17 или аналогичный (импортные меньше по габаритам).
Емкость не меньше 0,22 мкФ. Больше 1 мкФ тоже не нужно.
Напряжение 630 вольт. Зачем столько? А это запас, ведь при помехах, напряжение повышается. Да и по правилам напряжение на конденсаторе должно быть меньше максимально допустимого.

Резистор R3. Его мощность 0,5 Вт, хотя на нем выделяется в 10 раз меньше. К этому резистору прикладывается 220 вольт, и он должен иметь довольно большие геометрические размеры (отсюда и 0,5 Вт), чтобы такое напряжение выдерживать. Сопротивление от 510 кОм до 1,5 МОм.

Вот и все. Можно пользоваться, и удачи в борьбе с помехами!

По просьбе читателей, я измерил насколько фильтр подавляет помехи. Это не очень хорошо получилось — высоковольтные импульсы мне дома сгенерировать сложно, и я этого не делал. А вот ВЧ помеху генератор выдал (маленькой амплитуды, но какая разница?). Вот два теста. Они могут быть не совем точными — величина подавления может быть несколько занижена. В качестве нагрузки в фильтр был включен паяльник.

Первый тест — подавление частоты 30 кГц. Эта частота часто используется в импульсных блоках питания (компьютерных, например), и этой частотй «засорена» сеть. Вот осциллограммы напряжения на входе и выходе:

Синий — вход, красный — выход. Масштабы одинаковы. Подавление раз в 8, что очень неплохо для простого фильтра, да еще сделанного из подручных материалов.

Второй тест — действительно высокочастотная помеха частотой 200 кГц:

Здесь выходное напряжение в 100 раз большем масштабе, чем входное. Подавление помехи примерно в 350 раз!!! Так что ВЧ помехи не пройдут.

Новенькое!

В продаже появились неплохие катушки:

Они намотаны довольно толстым проводом на ферритовом сердечнике, по форме напоминающем гантелю. Снаружи надета термоусадочная трубка. У этих катушек довольно большая индуктивность при приличном токе (и несколько типоразмеров — чем больше размер, тем больше произведение индуктивности на максимальный ток). Имея такие катушки, фильтры делать — одно удовольствие. Схема почти такая же, теперь катушки «мощные» и резисторы в цепь гашения помех не нужны:

В принципе, все осталось прежним, но кроме катушек изменился конденсатор. Это специализированный конденсатор, предназначенный доя работы в фильтрах (такие стоЯт в компьютерах и бесперебойниках. И напряжение 280 В, на которое рассчитан конденсатор — это действующее значение переменного тока (об этом говорит знак «280V ~» на корпусе). Такое же, как и 220. Т.е. не нужно делить напряжение, написанное на конденсаторе на корень из 2, чтобы узнать на какое макс. напряжение переменного тока его можно включить. Как раз на 280 вольт. А у нас — 220, запас приличный. Вот что получилось:

Голубой — варистор, который и был в этом «фильтре»-удлиннителе; рядом с ним черные — катушки, по хорошему их надо размещать так, чтобы их оси были перпендикулярны, но я сначала сфотографировал, потом отогнул (нижнюю на фото) катушку, потом все закрутил, а уж потом вспомнил, что сфотографировал неправильно! Снова разбирать было лень, уж извиняйте! Желтый — это конденсатор. Насколько я с ними встречался — они все желтые.

Резистор, разряжающий конденсатор, здесь не установлен — в этот фильтр будет все время включено устройство, которое и разрядит конденсатор. А если один раз в жизни я этот фильтр сниму, то уж не забуду разрядить. Просто быо лень искать и паять резистор, но всем я категорически рекомендую в этом с меня пример не брать, и резистор устанавливать!

Вот и все! Очень просто и очень неплохо!

18.08.2007 — 24.04.2008

Total Page Visits: 13700 — Today Page Visits: 7

Разработка и реализация фильтра — MATLAB & Simulink

Основное содержание

Разработка и реализация фильтра

Разработайте цифровой фильтр нижних частот с помощью блока Digital Filter Design и включите блок в свою модель для имитации присутствия низкочастотного шума.

Вы можете проектировать фильтры нижних частот, верхних частот, полосовые и режекторные фильтры с помощью Блок Digital Filter Design или Мастер реализации фильтра. Эти блоки способны вычислять коэффициенты фильтра для различных структур фильтра. В этой теме используется Блок Digital Filter Design для преобразования белого шума в низкий частотный шум, чтобы вы могли имитировать его влияние на вашу систему.

В качестве практического применения предположим, что пилот говорит в микрофон внутри кабина самолета. Шум ветра, проходящего над фюзеляжем, также достигнув микрофона. Датчик измеряет шум ветра снаружи самолета. Вы хотите оценить шум ветра внутри кабины и вычесть его со входа на микрофон, чтобы передавался только голос пилота.

В первом разделе этой темы вы узнаете, как моделировать низкочастотный шум. который достигает микрофона. Во втором разделе темы вы узнаете, как убрать этот шум, чтобы был слышен только голос пилота.

Спроектируйте цифровой фильтр в Simulink

В этом разделе вы используете блок Digital Filter Design для создают низкочастотный шум, который моделирует шум ветра внутри cockpit:

Откройте модель, введя
```
 ex_gstut3
```
в командной строке MATLAB ^®. Эта модель содержит блок Scope, который отображает исходную синусоиду и синусоиду с белым шумом добавлен.
Откройте библиотеку DSP System Toolbox™, введя dsplib в Командная строка МАТЛАБ.
Преобразование белого шума в низкочастотный шум с помощью введение блока Digital Filter Design в ваш модель. В сценарии самолета воздух, проходящий над фюзеляжем создает белый шум, который измеряется датчиком. Случайный источник блочные модели этого шума. Фюзеляж самолета преобразует это белый шум в низкочастотный шум, тип цветного шума, который слышно в кабине. Этот шум содержит только определенные частоты и устранить его сложнее. В этом примере вы моделируете низкий частотный шум с помощью блока Digital Filter Design. Этот блок использует функциональные возможности Инструмента проектирования и анализа фильтров (FDATool) для разработки фильтра.
Дважды щелкните библиотеку Filtering, а затем дважды щелкните Filter Подбиблиотека реализаций. Нажмите и перетащите дизайн цифрового фильтра блок в вашей модели.
Установить блок Digital Filter Design параметры для разработки фильтра нижних частот и создания низкочастотного шума. Откройте диалоговое окно параметров блока, дважды щелкнув блок. Установлен следующие параметры:
- Тип ответа = Lowpass
- Метод расчета = FIR и из списка выбрать Окно
- Порядок фильтра = Указать закажите и введите 31
- Полоса пропускания шкалы — Очищено
- Окно = Хэмминга
- Единицы = Нормализованные (от 0 до 1)
- туалет = 0,5
На основе этих параметров конструкция цифрового фильтра блок проектирует КИХ-фильтр нижних частот с 32 коэффициентами и отсечкой частота 0,5. Блок умножает отклик во временной области вашего фильтр с помощью окна Хэмминга с 32 выборками.
Нажмите Design Filter в внизу в центре диалогового окна, чтобы просмотреть отклик амплитуды вашего фильтр на панели. Диалоговое окно «Конструктор цифрового фильтра» теперь должно выглядеть аналогично диалоговому окну. следующий рисунок.

Теперь вы разработали цифровой фильтр нижних частот, используя Цифровой фильтр. Блок дизайна.

Вы можете поэкспериментировать с блоком Digital Filter Design, чтобы разработать фильтр свой. Для получения дополнительной информации о функциональности блока см. Ссылка на блок Digital Filter Design страница.

Добавьте цифровой фильтр к вашей модели

В этом разделе вы добавите фильтр нижних частот, который вы разработали в Проекте цифрового фильтра в Simulink, к вашему блоку диаграмма. Используйте этот фильтр, который преобразует белый шум в цветной, чтобы имитировать низкочастотный шум ветра внутри кабины:

Если модель, которую вы создали в разделе «Разработка цифрового фильтра в Simulink», не открыта на рабочем столе, вы можно открыть эквивалентную модель, набрав
```
 ex_gstut4
```
в командной строке MATLAB.
Использование конструкции цифрового фильтра блок в вашу блок-диаграмму, поместив его между Random Блок Source и блок Sum.
Запустите свою модель и просмотрите результаты в Scope окно. В этом окне показан исходный входной сигнал и сигнал с к ним добавился низкочастотный шум.

Вы построили цифровой фильтр и использовали его для моделирования присутствия цветной шум в вашем сигнале. Это аналогично моделированию низкочастотного шум, достигающий микрофона в кабине самолета. Теперь, когда у вас есть добавлен шум в вашу систему, вы можете поэкспериментировать с методами устранения Это.

См. также

Блоки

Конструкция цифрового фильтра | Мастер реализации фильтра

См. также

Удаление низкочастотного шума в Simulink с помощью нормализованного адаптивного фильтра LMS
С помощью конструктора фильтров

Вы щелкнули ссылку, соответствующую этой команде MATLAB:

Запустите команду, введя ее в командном окне MATLAB. Веб-браузеры не поддерживают команды MATLAB.

Выберите веб-сайт, чтобы получить переведенный контент, где он доступен, и ознакомиться с местными событиями и предложениями. В зависимости от вашего местоположения мы рекомендуем вам выбрать: .

Вы также можете выбрать веб-сайт из следующего списка:

Европа

Свяжитесь с местным офисом

Система обнаружения пилот-сигнала с полосовым режекторным фильтром (1999 г.

) | Robert Evan Myer
Patent•
Robert Evan Myer ¹
07 Dec 1999-
Аннотация: Система обнаружения пилот-сигнала использует режекторный фильтр для подавления полосы частот по крайней мере одного несущего сигнала для улучшения пилот-сигнала. обнаружение. Например, в системе подавления искажений с прямой связью несущий сигнал (сигналы) находится на пути основного сигнала вместе с пилот-сигналом, который вводится в основной путь сигнала на частоте, смежной с полосой частот несущего сигнала (сигналов). ). Несущий сигнал (сигналы) и пилот-сигнал усиливаются на пути основного сигнала, что приводит к искажению на пути основного сигнала. Чтобы уменьшить искажение от основного тракта сигнала, система уменьшения искажения с прямой связью обнаруживает и уменьшает пилот-сигнал. Чтобы улучшить обнаружение пилот-сигнала, система обнаружения пилот-сигнала обеспечивает сигнал, представляющий сигнал(ы) несущей и пилот-сигнал с искажением от пути основного сигнала до пути обнаружения пилот-сигнала. Полосовой режекторный фильтр на пути обнаружения пилот-сигнала подавляет полосу частот несущего сигнала (сигналов), в то же время позволяя частоте пилот-сигнала проходить через схему обнаружения пилот-сигнала. Без присутствия несущего(ых) сигнала(ов) схема обнаружения пилот-сигнала может более точно обнаруживать пилот-сигнал на пути обнаружения пилот-сигнала. В ответ на обнаруженный пилот-сигнал схема обнаружения пилот-сигнала может предоставить управляющий сигнал (сигналы) для улучшения ослабления пилот-сигнала путем изменения относительной фазы и/или усиления между сигналами на пути основного сигнала и пути прямой связи. Таким образом, улучшая обнаружение пилот-сигнала, система обнаружения пилот-сигнала улучшает ослабление пилот-сигнала и, следовательно, искажение.
…читать дальшечитать меньше
Темы: Пилот-сигнал (65%), аналоговый сигнал (64%), функция передачи сигнала (63%), сигнал (62%), искажение (53%) …читать дальше
СИТАЦИЯ
PDF
Открытый доступ
Подробнее фильтры
Патент •
Мониторинг Оборудования для оптического сети с использованием пилотных тонов
[. ..]
33 3 Jiang ZPOUNTINGINGINGING
[…]
33333333333 3 JIANGITINGINGINGING
[…]
3.
1
)
25 апреля 2019 г.
Аннотация: Настоящее раскрытие относится к способу, устройству и системе для мониторинга производительности оптического сетевого оборудования. Способ включает прием сигнала оптического канала, содержащего первый пилот-тон в первом спектральном поддиапазоне сигнала оптического канала и второй пилот-тон во втором спектральном поддиапазоне сигнала оптического канала, первый и второй спектральные поддиапазоны. -полосы, находящиеся по разные стороны от опорной частоты сигнала оптического канала. Рабочие характеристики оборудования оптической сети контролируются на основе несоответствия мощности между первым и вторым пилот-тонами принятого сигнала оптического канала. Также описаны устройство и система для контроля производительности оборудования оптической сети.
… Прочитайте Moreread Mest
5 Цитаты
Патент •
Фильтр эквалайзера с использованием свертки
[…]
Kiomars Anvari
24 ноября 2006 г.
Аннотация: Техника для реконструкции. описан фильтр с использованием свертки. Вход в цепочку передатчика модифицируется восстанавливающим фильтром эквалайзера с использованием свертки перед подачей на передатчик. Восстанавливающий эквалайзерный фильтр изменяет и сглаживает амплитуду основного сигнала основной полосы частот. Модифицированный и сглаженный основной сигнал основной полосы имеет уменьшенные пики, что приводит к снижению коэффициента амплитуды. Входными данными для перенастраивающего фильтра эквалайзера с использованием свертки могут быть модулирующие сигналы, сигналы промежуточной частоты (ПЧ) или радиочастоты (РЧ). Когда сигнал представляет собой сигнал ПЧ или ВЧ, его необходимо преобразовать с понижением частоты в полосу модулирующих частот, прежде чем применять к фильтру эквалайзера с перенастройкой с помощью свертки.
…читать дальшечитать меньше
Патент•
Усовершенствованный восстанавливающий фильтр эквалайзера для сигналов с непостоянной огибающей
[…]
Киомарс Анвари
24 ноября 2006
Реферат 9 Методика восстановления: описывается фильтр-эквалайзер для сигналов с непостоянной огибающей. Входной сигнал в цепочку передатчика модифицируется улучшенным восстанавливающим фильтром эквалайзера перед подачей на передатчик. Усовершенствованный восстанавливающий фильтр эквалайзера изменяет и сглаживает амплитуду сигнала. Модифицированный и сглаженный сигнал имеет уменьшенные пики, что приводит к более низкому коэффициенту амплитуды. Входным сигналом для фильтра эквалайзера с улучшенной перестройкой может быть основная полоса частот, промежуточная частота (ПЧ) или радиочастотный (РЧ) сигнал. Когда сигнал представляет собой сигнал ПЧ или ВЧ, его необходимо преобразовать с понижением частоты в полосу модулирующих частот, прежде чем применять к фильтру эквалайзера с улучшенной перестройкой. Усовершенствованный восстанавливающий фильтр эквалайзера может быть реализован в цифровом или аналоговом виде.
…read moreread less
1 citations
Patent•
Reconditioning equalizer filter for non-constant envelope signals
[…]
Kiomars Anvari ¹ •Institutions (
1
)
24 ноября 2006 г.
Аннотация: Описывается методика перенастройки фильтра-эквалайзера для сигналов с непостоянной огибающей. Вход в цепочку передатчика модифицируется восстанавливающим фильтром эквалайзера перед подачей на передатчик. Восстанавливающий фильтр эквалайзера изменяет и сглаживает амплитуду сигнала. Модифицированный и сглаженный сигнал имеет уменьшенные пики, что приводит к более низкому коэффициенту амплитуды. Входным сигналом для восстанавливающего фильтра эквалайзера может быть сигнал основной полосы, промежуточной частоты (ПЧ) или радиочастоты (РЧ). Когда сигнал представляет собой сигнал ПЧ или ВЧ, его необходимо преобразовать с понижением частоты в полосу модулирующих частот, прежде чем он будет применен к фильтру корректора. Восстанавливающий фильтр эквалайзера может быть выполнен в цифровой или аналоговой области.
…читать дальшечитать меньше
3 упоминания
Патент•
Усовершенствованная цепь фильтров эквалайзера для сигналов с несколькими несущими
[…]
Kiomars Anvari
3
24 описывается методика улучшенной перестройки цепочки фильтров эквалайзера для сигналов с несколькими несущими. Вход в цепочку передатчика модифицируется усовершенствованной цепочкой фильтров эквалайзера перед подачей на передатчик. Усовершенствованная цепочка фильтров эквалайзера с восстановлением изменяет и сглаживает амплитуду сигнала. Измененный и сглаженный сигнал имеет уменьшенные пики, что приводит к снижению коэффициента амплитуды. Входными данными для цепочки фильтров эквалайзера с улучшенной перестройкой могут быть модулирующие сигналы, сигналы промежуточной частоты (ПЧ) или радиочастоты (РЧ). Когда сигнал представляет собой сигнал ПЧ или ВЧ, его необходимо преобразовать с понижением частоты в полосу модулирующих частот, прежде чем применять к расширенной цепочке фильтров эквалайзера с перенастройкой. Усовершенствованная цепочка фильтров эквалайзера может быть реализована в цифровой или аналоговой области.
… Прочитайте Moreread Mest
1 Цитаты
Список литературы
PDF
Открытый доступ
Подробнее фильтры
PATENT •
Automatic System Fortre FORTERS DISETUCTIND DISETITITS 9000.
. ..]
Robert Evan Myer ¹ •Учреждения (
1
)
31 июля 1997
Аннотация: Автоматическая система управления для уменьшения искажений, создаваемых электрической цепью, в которой импульс пилотного сигнала подается на электрическую цепь. цепи в течение периода времени, в течение которого система определяет, какие корректировки следует внести в ее схему для уменьшения искажений
… Прочитайте Moreread Mest
18 Цитации
Патент •
Управление компенсацией искажений для усилителя мощности
[…]
Джон Макникол ¹ • Институты (
1 9003 33) 1 • Институты (
1
333) • Институты (
1 9003 ) • Институты (
1 9003 ) .
26 Jul 1996
Аннотация: Раскрыты устройство управления и способ управления регулятором усиления и фазы, используемым для управления усилением и фазой компенсационного сигнала для компенсации искажений, создаваемых усилителем мощности. Устройство управления использует опорный сигнал известной частоты, который усиливается вместе с полезными несущими сигналами. Компонент опорного сигнала из усиленного сигнала затем выделяют и сравнивают либо с фактическим опорным сигналом, например, с помощью демодулятора QAM, либо, в качестве альтернативы, с известной частотой опорного сигнала, например, с помощью ЧМ-дискриминатора, в для определения различий в усилении и фазе опорной составляющей усиленного сигнала по сравнению с опорным сигналом. Например, демодулятор QAM используется для создания первого разностного сигнала, указывающего разность переключения фазы, и второго разностного сигнала, указывающего разность переключения усиления. Эти сигналы затем коррелируют с огибающей основного сигнала для получения сигналов, указывающих на знак и величину управляющих сигналов, используемых для регулировки усиления и регулятора фазы в контуре обратной связи.
... Прочитайте Moreread Mest
94 Цитаты
Патент •
Широкополосный усилитель с квадратурным пилотным сигналом
[...]
Charles R. Gentzler ¹ • Институты (
1 9003
) 1 .
24 Apr 1996
Аннотация: Конфигурация широкополосного усилителя с прямой связью включает усилитель, имеющий вход и выход. Контур сравнения сравнивает выходной сигнал усилителя с сигналом, поступающим на усилитель, для генерации сигнала ошибки, и этот сигнал ошибки инвертируется, обрабатывается и усиливается для получения корректирующего сигнала на выходе усилителя (контур подавления). В контуре компенсации и на входе основного усилителя схема включает схему коррекции усиления и фазы для коррекции небольших изменений амплитуды и фазы. Квадратурно-модулированный пилот-сигнал вводится на вход тракта основного усилителя и подавляется на выходе для генерации управляющих сигналов для управления схемами коррекции усиления и фазы в контуре подавления и в контуре основного усиления.
...read moreread less
36 citations
Patent•
Distortion creation and reduction circuit
[...]
Robert Evan Myer ¹ •Institutions (
1
)
07 Aug 1995
Аннотация: Настоящее изобретение в одном варианте осуществления обеспечивает схему создания и уменьшения искажения, содержащую схему искажения, схему коррекции и оконечный сумматор сигналов. Схема искажения принимает первый несущий сигнал и формирует первый искаженный несущий сигнал, состоящий из первого несущего сигнала и первого компонента сигнала искажения. Схема коррекции принимает второй несущий сигнал и формирует второй искаженный несущий сигнал, состоящий из второго несущего сигнала и второго компонента сигнала искажения. Первый и второй искаженные несущие сигналы формируются и комбинируются таким образом, что первый и второй компоненты сигнала искажения комбинируются деструктивно, а первый и второй компоненты сигнала несущей комбинируются конструктивно. Схема искажения предпочтительно состоит из усилителя мощности. Схема коррекции предпочтительно содержит блок коррекции искажения, блок коррекции несущей, объединитель сигналов коррекции и усилитель коррекции.
...читать дальшечитать меньше
24 упоминания
Патент•
Усилитель прямой связи с малыми искажениями
[...]
Robert E. Myer ^{1 0903} •Institutions
)
13 Apr 1994
Abstract: Раскрывается мощный усилитель с прямой связью и малыми искажениями, который особенно хорошо подходит для приложений сотовой радиосвязи. Иллюстративный вариант осуществления содержит основной усилитель (143) и пару корректирующих усилителей (147, 1411), каждый из которых используется для устранения различных продуктов искажения, вносимых основным усилителем (143) в усиленный сигнал.
. ..читать дальшечитать меньше
47 ссылок
4 Основные пневматические схемы | Power & Motion
Содержание обновлено 13 октября 2021 г.
Следующие четыре пневматических контура могут использоваться для подготовки воздуха, цилиндров двойного действия, непрерывного цикла и ручного управления. Они также могут быть подсистемами в более крупных схемах.
Подготовка воздуха
Перед использованием сжатого воздуха в пневматическом устройстве его необходимо надлежащим образом подготовить, чтобы он не повреждал компоненты. Вот схема (ниже) пневматического устройства, подготавливающего сжатый воздух, поступающий из одного источника.
Установка ручного запорного клапана или пневматического запорного/блокировочного клапана в первую очередь облегчает техническое обслуживание FRL и защищает оборудование, расположенное ниже по потоку, при сбросе давления в системе для технического обслуживания. В целях безопасности операторы должны иметь возможность заблокировать клапан в закрытом положении. Если необходимо, чтобы через клапан проходил чистый и сухой воздух, клапан можно установить после FRL.
На схеме фильтр (FIL01) расположен сразу после запорного клапана (VLV01) для удаления твердых частиц и влаги. Треугольник в нижней части символа указывает на то, что этот фильтр имеет слив жидкости, который может быть ручным, полуавтоматическим или автоматическим. Хотя регулятор (REG01) находится после фильтра, они могут быть единым блоком, обозначенным пунктирной линией вокруг фильтра и регулятора. Хотя это и не показано на этой диаграмме, рекомендуется отметить рабочее и максимальное давление машины. Бирка с этой информацией часто находится рядом с регулятором.
Манометр (GAU01) должен всегда поставляться с регулятором, независимо от того, встроен ли он в порт давления регулятора или ввинчен в него. Хотя это и не показано на этой схеме, реле давления может быть установлено сразу после регулятора для контроля давления. Выход этого переключателя обычно направляется на программируемый логический контроллер или какой-либо другой контроллер машины.
Регулятор может обеспечить разгрузку, уменьшая выходной воздух, когда либо регулятор настроен на более низкое давление, либо сбрасывает давление на выходе, когда воздух на входе выбрасывается. Треугольники в верхнем левом углу символов регулятора (REG01 и REG02) показывают, что они относятся к разгрузочному типу. Регулятор выходящего воздуха (REG01) подает чистый, сухой и отфильтрованный воздух, который можно разделить через Т-образный фитинг или пневматический распределительный блок.
Затем одна линия обеспечивает подачу смазанного воздуха, а другая подает несмазанный воздух. Линия без смазки питает второй регулятор, который питает электрический клапан плавного пуска/сброса (VLV02). Этот клапан обычно действует как предохранительное устройство, сбрасывая давление из пневматических устройств, вызывающих движение, таких как цилиндры и приводы, при нажатии кнопки аварийного останова.
Для таких применений, как пневматические инструменты и двигатели, которые необходимо смазывать, эта смазка должна состоять из легкого масла, чтобы предотвратить засорение этих устройств.
Установку таких контуров можно упростить, используя устройство, содержащее все компоненты и органы управления для подготовки воздуха (см. ниже). Он также включает в себя индикатор засорения фильтра, регулируемое реле давления со светодиодными индикаторами и размеры портов, которые регулируются в соответствии с требуемой скоростью потока.
Цилиндр двустороннего действия
На приведенной ниже схеме показано обычное применение автоматизации: использование 4-ходового электромагнитного клапана (SOL01) для выдвижения и втягивания цилиндра двустороннего действия (CYL01). Треугольники с каждой стороны символа указывают на то, что это управляемый клапан с одним соленоидом и возвратной пружиной.
Отфильтрованный воздух питает электромагнитный клапан, на который обычно подается напряжение 24 В пост. тока на выходе ПЛК. Это активирует клапан и позволяет воздуху выходить через порт B и свободно течь через регулятор потока, выдвигая шток цилиндра и плунжер влево. Воздух с левой стороны цилиндра вытесняется через регулятор потока к отверстию A клапана, а затем направляется к отверстию R и выходит через глушитель для снижения шума выхлопа.
Пилотным клапанам требуется лишь небольшое количество воздуха для эффективного перемещения большого золотника клапана. Однако клапаны требуют минимального рабочего давления, обычно около 20 фунтов на квадратный дюйм, для перемещения золотника. Пружина с левой стороны толкает золотник клапана вправо, чтобы поддерживать его нормальное выключенное состояние или состояние покоя. Когда клапан закрыт, воздух выходит из порта А и свободно проходит через регулируемый регулятор потока к левой стороне цилиндра (CYL01), заставляя его втягиваться.
Когда цилиндр втягивается, воздух с правой стороны выходит через регулируемое устройство управления потоком. Когда обратный клапан устройства закрывается, воздух в проточной части можно отрегулировать, чтобы дросселировать втягивание цилиндра. Затем регулируемый поток воздуха проходит через порт B клапана и выходит через порт S через глушитель.
Цилиндр непрерывного цикла
Пневматические компоненты могут быть объединены для автоматического цикла без внешнего управления (см. схему ниже). На нем показан сжатый воздух, регулируемый тремя клапанами (VLV05, VLV07 и VLV08). И когда на соленоид (SOL06) подается питание, а цилиндр (CYL03) втягивается, система начинает циклически выдвигать и втягивать цилиндр.
Приточный воздух, проходящий через клапаны VLV08 и SOL06, подает управляющий воздух на распределительный клапан (VLV05). Воздух, подаваемый через этот клапан, заставляет цилиндр выдвигаться и втягиваться (цикл) аналогично цилиндру двойного действия в схеме выше. Для управления скоростью цикла клапаны управления потоком регулируют поток воздуха из цилиндра.
Когда цилиндр выдвигается, он приводит в действие 3-ходовой 2-позиционный клапан с пружинным возвратом (VLV07). который подает пилотный воздух на VLV05. Пилотный воздух изменяет положение золотника клапана, который меняет направление цилиндра и втягивает его. Когда цилиндр втянут, VLV08 приводится в действие, подавая пилотный воздух на другую сторону VLV05 и заставляя цилиндр двигаться в обратном направлении и выдвигаться. Цикл повторяется до тех пор, пока соленоид не будет обесточен, что завершает цикл, когда цилиндр втягивается.
4-ходовой распределитель с пневматическим управлением (VLV05) и два 3-ходовых клапана с роликовым приводом (VLV07 и VLV08) являются ключевыми компонентами пневматической логики этой схемы. В отличие от электрических соленоидов, они используют воздух для управления положением золотника 4-ходового клапана и сконфигурированы как концевые выключатели с механическим рычагом. Клапаны приводятся в действие кулачками или флажками на цилиндре, и, когда они не активируются, клапаны пружинно возвращаются в свое нормальное положение.
Двуручное управление
Схема для двуручной системы управления безопасностью для пресса (схема ниже) включает две пневматические кнопки (VLV01 и VLV02), сконфигурированные как 3-ходовые клапаны. Они подают пилотный воздух к 4-ходовому клапану (VLV03). Обе кнопки должны быть нажаты одновременно, чтобы направить управляющий воздух к этому клапану, где он переключает золотник клапана и выдвигает цилиндр пресса двойного действия (CYL01). Когда любая кнопка отпущена, функция возвратной пружины 4-ходового клапана возвращает золотник в нормальное положение, подавая воздух для втягивания цилиндра пресса.
В целях безопасности необходимо отпускать обе кнопки после каждого цикла и одновременно нажимать обе кнопки перед подачей управляющего воздуха на направляющий клапан. Цилиндр пресса втягивается, когда отпускается только одна кнопка, но нажатие одной кнопки может привести к его выдвижению, если другая зажата или зажата в закрытом положении.
Как и в предыдущей схеме, одноходовой клапан управления потоком регулирует скорость движения цилиндра, дросселируя выходящий из него воздух. В этой схеме контролируется только скорость выдвижения. Добавление второго клапана может контролировать скорость втягивания. Чтобы исключить возможность быстрого цикла, если аварийная остановка или утечка воздуха на холостом ходу израсходуют весь доступный воздух, вместо этого можно было бы контролировать поток воздуха в цилиндр.
В эту схему также могут быть добавлены другие усовершенствования, такие как регулятор давления для управления давлением (силой) выдвижения цилиндра или реле давления для обнаружения и подачи сигнала на ПЛК при достижении минимального давления прессования.
