Что такое теплогенератор: устройство, принцип работы, виды

Теплогенератор - это устройство, вырабатывающее тепло и нагнетающее тёплый поток воздуха посредством сжигания различных видов топлива. Теплогенераторы могут работать практически на любом топливе — на газообразном, жидком, твердом. Применяются теплогенераторы, как правило, для воздушного отопления помещений больших размеров. У нас можно купить теплогенератор для отопления дома, ангара, теплицы и других зданий. В продаже имеются газовые и дизельные промышленные теплогенераторы, теплогенераторы на отработанном масле и твердом топливе по выгодным ценам.

Устройство теплогенератора

Теплогенератор состоит из:

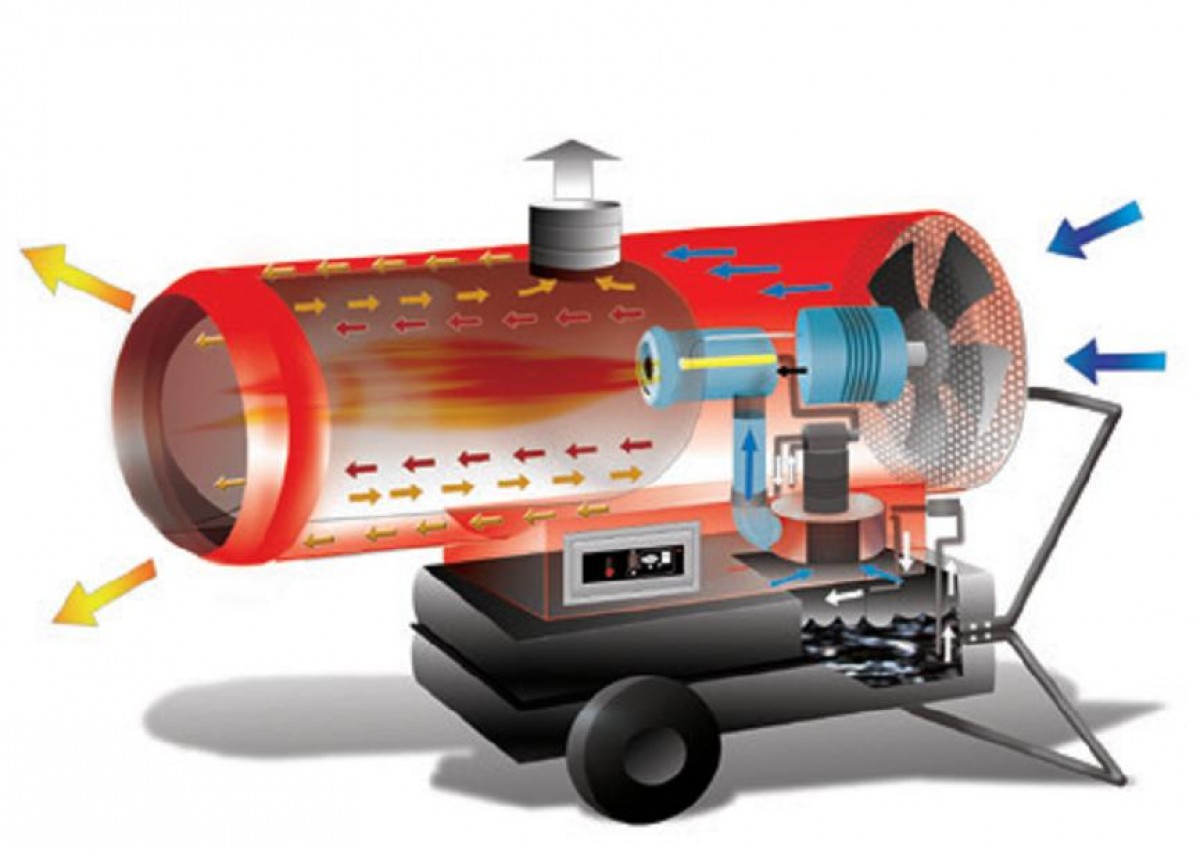

  • Схема работы теплогенераторакорпуса

  • вентилятора (различной мощности, по заказу)

  • теплообменника с камерой сгорания (из чёрной или нержавеющей стали, под заказ, в зависимости от условий эксплуатации)

  • горелки (встроенной или навесной)

  • автоматики (встроенной или опции)

К теплогенератору подводится топливопровод и отходит труба для выхлопных газов.


Как работает теплогенератор для воздушного отопления?

Принцип действия теплогенератора

Горелка обеспечивает сжигание топлива в камере сгорания. Горячие газы, полученные в камере сгорания, направляются в теплообменник. Вентилятор, в свою очередь, создает воздушный поток, который поступает в теплообменник и нагревается. Затем этот нагретый воздух распределяется по помещению через решетки в корпусе теплогенератора или через систему подключенных к нему вентиляционных каналов. При этом достигается увеличение температуры подаваемого воздуха на 40-70 градусов, что позволяет создавать на базе теплогенераторов также и системы приточной вентиляции помещений.

Преимущества использования теплогенератора для отопления

Теплогенератор на отработанном масле Master

  • Разводка воздуховодов теплогенератора обходится дешевле, чем трубная — от котельной для водяного отопления.
  • Отсутствие жидкости в качестве теплоносителя снимает риск протечек и разморозки системы, что упрощает обслуживание системы и позволяет сократить штат сантехников.
  • Размещение теплогенератора в непосредственной близости или внутри отапливаемого помещения сокращает потери на транспортировку тепла от котельной. При этом экономия энергии достигает 30 %.

Какие бывают теплогенераторы

По типу используемого топлива различают газовые и дизельные теплогенераторы, теплогенераторы на отработке, на твердом топливе. То, на каком топливе теплогенератор работает, зависит от горелки. Купить горелку для теплогенератора можно в нашем интернет-магазине отопительного оборудования.

Существуют теплогенераторы с атмосферными и вентиляторными горелками. Данные виды горелок уже встроены в корпус устройства. Также выпускаются теплогенераторы с капельными горелками - печи на отработке капельного типа.

Газовые теплогенераторы

для воздушного отопления получили наиболее широкое распространение – газовое топливо отличается доступностью и низкой стоимостью, не требует складирования и загрузки, экономично используется. Теплогенераторы на газовом топливе имеют самый высокий КПД – до 90-91%.

Дизельные теплогенераторы для отопления промышленных помещений оборудуются форсункой, которая распыляет топливо по камере сгорания. Дизельные теплогенераторы дешевле всех остальных типов, не требуют разрешения на установку и значительно проще в эксплуатации. Однако данные устройства требуют ежедневной заправки.

Теплогенераторы на отработанном масле выгодно купить, если необходима утилизация различного жидкого топлива, оставшегося после переработки – дизеля, печного топлива, другой отработки. Это значительно сэкономит расходы на отопление в автомастерских и автосервисах, технологических цехах и т.п.

Теплогенератор газовый подвесной горизонтальный CarlieuklimaТвердотопливные теплогенераторы

отличаются конструктивно наличием колосников и дверцы загрузки топлива. Данные устройства сжигают дрова, брикеты торфа, каменный уголь, но имеют более низкий КПД по сравнению с газовыми и жидкотопливными теплогенераторами, а также большие габариты.

По типу корпуса выпускаются теплогенераторы вертикального и горизонтального типа.

Если Вы решили купить теплогенератор, также важно обратить внимание на то, куда и как необходимо установить отопительное оборудование.  Мы продаем теплогенераторы с различным способом установки - мобильные и стационарные теплогенераторы, подвесные теплогенераторы воздушного отопления, а также теплогенераторы универсального монтажа. В зависимости от того, где устройство будет находиться, различают теплогенераторы уличного и внутреннего исполнения.

energomir.su

Теплогенератор - это... Что такое Теплогенератор?

Теплогенератор — нагревательный аппарат, предназначенный для непосредственного получения нагретого теплоносителя в процессе сжигания различных видов топлива. Применяется для индивидуального отопления и горячего водоснабжения помещений или небольших зданий различного назначения.

Устройство теплогенератора


Как правило, теплогенератор состоит из камеры сгорания с воздушным теплообменником, горелки и вентилятора центробежного или осевого. Топливом для теплогенератора может служить природный газ, дизельное топливо или отработанное масло в зависимости от типа используемой горелки.

Горячие газы, полученные в камере сгорания, направляются в теплообменник и далее в дымоход. Теплообменник, в свою очередь, обдувается воздушным потоком, создаваемым вентилятором, нагревая его. Нагретый воздух распределяется по помещению через решетки в корпусе теплогенератора или через систему подключенных к нему вентиляционных каналов. При этом достигается увеличение температуры подаваемого воздуха на 20 — 70К (для спец.задач до 150), что позволяет устраивать на базе теплогенераторов также и системы приточной вентиляции помещений.

Тепловая мощность теплогенераторов лежит в диапазоне от 20 до 1000 кВт. Примерно до 300 (400) кВт теплогенераторы изготавливаются в едином корпусе, от 350 (400) кВт теплогенераторы для транспортировки делят на секцию нагрева (теплообменника) и секцию вентиляторов.

Статическое давление на выходе из теплогенератора определяется мощностью вентилятора (вентиляторов). В зависимости от нагрузки (вентиляционной системы), статическое давление может быть различными и лежит в диапазоне от 100 до 2000 Па.

Для работы в системах приточной вентиляции, теплогенератор может оснащаться камерой сгорания и теплообменником из нержавеющей стали и устройством отвода конденсата. Это необходимо, если теплообменник сильно охлаждается (при температуре продуктов сгорания на выходе после теплообменника ниже 140-160K). При постоянном (номинальном) расходе воздуха, повышенное охлаждение теплообменника может происходить за счёт холодного воздуха на входе перед теплообменником (ниже 0 С) или за счёт понижения тепловой мощности ниже 60-65 % от максимальной паспортной ( номинальной ) даже при работе на 100% рециркулируемом воздухе.

Область применения теплогенераторов

Теплогенераторы применяют, в основном, для организации воздушного отопления и вентиляции промышленных, торговых и складских помещений большого объема, сушки материалов и других технологических процессов, требующих подачи больших масс нагретого воздуха.

См. также

Теплогенератор Шаубергера

Теплогенератор Григгса

Теплогенератор Потапова

Экономический эффект

Нейтральность Нейтральность этого раздела статьи поставлена под сомнение.

На странице обсуждения должны быть подробности.

Использование теплогенераторов для воздушного отопления позволяет добиться существенного снижения затрат. В общем случае система отопление и/или вентиляции (для объёмных помещений) реализованная на основе воздушных теплогенераторов всегда дешевле, чем устройство котельной + водяные калориферы (воздушно-отопительные агрегаты) и/или водяные приточные/приточно-вытяжные установки аналогичной тепловой мощности. Отсутствие жидкости в качестве теплоносителя снимает риск протечек и разморозки системы, упрощает обслуживание системы.

Размещение теплогенератора в непосредственной близости или внутри отапливаемого помещения сокращает потери на транспортировку тепла от котельной, вся система отопления менее инерционная, позволяет более эффективно автономно, локально регулировать температуру (и другие параметры) внутри помещения.

В целом, система отопления, выполненная на базе теплогенератора, оказывается выгоднее водяной в установке и эксплуатации (для объёмных помещений, помещений с большими кратностями воздухообмена).

Ссылки

dic.academic.ru

Теплогенератор Википедия

Теплогенератор — совокупность устройств и механизмов для производства тепловой энергии в виде водяного пара, горячей воды или подогретого воздуха на основе преобразования различных видов энергии (химической, излучения, электрической и др.) в тепловую[1]. Применяется в промышленности, транспорте и быту для индивидуального отопления и горячего водоснабжения помещений или небольших зданий различного назначения.

Методы производства тепловой энергии[ | ]

  1. Сжигание органического топлива в окислительной среде, основанный на использовании теплоты экзотермических химических реакций.
  2. Самоуправляющаяся цепная ядерная реакция деления тяжелых ядер трансурановых элементов.
  3. Преобразование электрической энергии в тепловую.
  4. Преобразование солнечной энергии в тепловую.
  5. Использование теплоты геотермальных вод.
  6. Преобразование тепловой энергии теплоносителя с низким энергетическим потенциалом в высокопотенциальную тепловую энергию другого теплоносителя с затратами некоторого количества других видов энергии, подводимых извне (например, тепловые насосы, использующие электроэнергию)[2].

Устройство теплогенератора на основе сжигания органического топлива[ | ]


Как правило, теплогенератор состоит из камеры сгорания с воздушным теплообменником, горелки и вентилятора центробежного или осевого. Топливом для теплогенератора может служить природный газ, дизельное топливо или отработанное масло в зависимости от типа используемой горелки, так же производятся теплогенераторы на твердом топливе дровах, угле, гранулах, древесных отходах.

Горячие газы, полученные в камере сгорания, направляются в теплообменник и далее в дымоход. Теплообменник, в свою очередь, обдувается воздушным потоком, создаваемым вентилятором, нагревая его. Нагретый воздух распределяется по помещению через решетки в корпусе теплогенератора или через систему подключенных к нему вен

ru-wiki.ru

Кавитационный теплогенератор: устройство, принцип работы, виды

Для отопления помещений или нагрева жидкостей зачастую применяются классические приспособления – тэны, камеры сгорания, нити накаливания и т.д. Но наряду с ними применяются устройства с принципиально иным типом воздействия на теплоноситель. К таким устройствам относится кавитационный теплогенератор, работа которого заключается в формировании пузырьков газа, за счет которых и возникает выделение тепла.

Устройство и принцип работы

Принцип действия кавитационного теплогенератора заключается в эффекте нагрева за счет преобразования механической энергии в тепловую. Теперь более детально рассмотрим само кавитационное явление. При создании избыточного давления в жидкости возникают завихрения, из-за того, что давление жидкости больше чем у содержащегося в ней газа, молекулы газа выделяются в отдельные включения – схлопывание пузырьков. За счет разности давления вода стремиться сжать газовый пузырь, что аккумулирует на его поверхности большое количество энергии, а температура внутри достигает порядка 1000 — 1200ºС.

При переходе кавитационных полостей в зону нормального давления пузырьки разрушаются, и энергия от их разрушения выделяется в окружающее пространство. За счет чего происходит выделение тепловой энергии, а жидкость нагревается от вихревого потока. На этом принципе основана работа тепловых генераторов, далее рассмотрите принцип работы простейшего варианта кавитационного обогревателя.

Простейшая модель

Принцип работы кавитационного теплогенератораРис. 1: Принцип работы кавитационного теплогенератора

Посмотрите на рисунок 1, здесь представлено устройство  простейшего кавитационного теплогенератора, который  заключается в нагнетании насосом воды к месту сужения трубопровода. При достижении водяным потоком сопла давление жидкости значительно возрастает и начинается образование кавитационных пузырьков. При выходе из сопла пузырьки выделяют тепловую мощность, а давление после прохождения сопла значительно снижается. На практике может устанавливаться несколько сопел или трубок для повышения эффективности.

Идеальный теплогенератор Потапова

Идеальным вариантом установки считается теплогенератор Потапова, который имеет вращающийся диск (1) установленный напротив стационарного (6). Подача холодной воды осуществляется с трубы расположенной внизу (4) кавитационной камеры (3), а отвод уже нагретой с верхней точки (5) той же камеры. Пример такого устройства приведен на рисунке 2 ниже:

Кавитационный теплогенератор ПотаповаРис. 2: кавитационный теплогенератор Потапова

Но широкого распространения устройство не получило из-за отсутствия практического обоснования его работы.

Виды

Основная задача кавитационного теплогенератора – образование газовых включений, а от их количества и интенсивности будет зависеть качество нагрева. В современной промышленности существует несколько видов таких теплогенераторов, отличающихся принципом выработки пузырьков в жидкости. Наиболее распространенными являются три вида:

  • Роторные теплогенераторы – рабочий элемент вращается за счет электропривода и вырабатывает завихрения жидкости;
  • Трубчатые – изменяют давление за счет системы труб, по которым движется вода;
  • Ультразвуковые – неоднородность жидкости в таких теплогенераторах создается за счет звуковых колебаний низкой частоты.

Помимо вышеперечисленных видов существует лазерная кавитация, но промышленной реализации этот метод еще не нашел. Теперь рассмотрим каждый из видов более детально.

Роторный теплогенератор

Состоит из электрического двигателя, вал которого соединен с роторным механизмом, предназначенным для создания завихрений в жидкости. Особенностью роторной конструкции является герметичный статор, в котором и происходит нагревание. Сам статор имеет цилиндрическую полость внутри – вихревую камеру, в которой происходит вращение ротора. Ротор кавитационного теплогенератора представляет собой цилиндр с набором углублений на поверхности, при вращении цилиндра внутри статора эти углубления создают неоднородность в воде и обуславливают протекание кавитационных процессов.

Конструкция генератора роторного типаРис. 3: конструкция генератора роторного типа

Количество углублений и их геометрические параметры определяются в зависимости от модели вихревого теплогенератора. Для оптимальных параметров нагрева расстояние между ротором и статором составляет порядка 1,5мм. Данная конструкция является не единственной в своем роде, за долгую историю модернизаций и улучшений рабочий элемент роторного типа претерпел массу преобразований.

Одной первых эффективных моделей кавитационных преобразователей был генератор Григгса, в котором использовался дисковый ротор с несквозными отверстиями на поверхности. Один из современных аналогов дисковых кавитационных теплогенераторов приведен на рисунке 4 ниже:

Дисковый теплогенераторРис. 4: дисковый теплогенератор

Несмотря на простоту конструкции, агрегаты роторного типа достаточно сложные в применении, так как требуют точной калибровки, надежных уплотнений и соблюдения геометрических параметров в процессе работы, что обуславливает трудности их эксплуатации. Такие кавитационные теплогенераторы характеризуются достаточно низким сроком службы – 2 — 4 года из-за кавитационной эрозии корпуса и деталей. Помимо этого они создают достаточно большую шумовую нагрузку при работе вращающегося элемента. К преимуществам такой модели относится высокая продуктивность – на 25% выше, чем у классических нагревателей.

Трубчатые

Статический теплогенератор не имеет вращающихся элементов. Нагревательный процесс в них происходит за счет движения воды по трубам, сужающимся по длине или за счет установки сопел Лаваля. Подача воды на рабочий орган осуществляется гидродинамическим насосом, который создает механическое усилие жидкости в сужающемся пространстве, а при ее переходе в более широкую полость возникают кавитационные завихрения.

В отличии от предыдущей модели трубчатое отопительное оборудование не производит большого шума и не изнашивается так быстро. При установке и эксплуатации не нужно заботиться о точной балансировке, а при разрушении нагревательных элементов их замена и ремонт обойдутся куда дешевле, чем у роторных моделей. К недостаткам трубчатых теплогенераторов относят значительно меньшую производительность и громоздкие габариты.

Ультразвуковые

Данный тип устройства имеет камеру-резонатор, настроенную на определенную частоту звуковых колебаний. На ее входе устанавливается кварцевая пластина, которая производит колебания при подаче электрических сигналов. Вибрация пластины создает волновой эффект внутри жидкости, который достигая стенок камеры-резонатора и отражается. При возвратном движении волны встречаются с прямыми колебаниями и создают гидродинамическую кавитацию.

Принцип работы ультразвукового теплогенератораРис. 5: принцип работы ультразвукового теплогенератора

Далее пузырьки уносятся водным  потоком по узким входным патрубкам тепловой установки. При переходе в широкую область пузырьки разрушаются, выделяя тепловую энергию. Ультразвуковые кавитационные генераторы также обладают хорошими эксплуатационными показателями, так как не имеют вращающихся элементов.

Применение

В промышленности  и в быту кавитационные теплогенераторы нашли реализацию в самых различных сферах деятельности. В зависимости от поставленных задач они применяются для:

  • Отопления – внутри установок происходит преобразование механической энергии в тепловую, благодаря чему нагретая жидкость двигается по системе отопления. Следует отметить, что кавитационные теплогенераторы могут отапливать не только промышленные объекты, но и целые поселки.
  • Нагревание проточной воды – кавитационная установка способна быстро нагревать жидкость, за счет чего может легко заменять газовую или электрическую колонку.
  • Смешение жидких веществ – за счет разрежения в слоях с получением мелких полостей такие агрегаты позволяют добиться надлежащего качества перемешивания жидкостей, которые естественным образом не совмещаются из-за разной плотности.

Плюсы и минусы

В сравнении с другими теплогенераторами, кавитационные агрегаты отличаются рядом преимуществ и недостатков.

К плюсам таких устройств следует отнести:

  • Куда более эффективный механизм получения тепловой энергии;
  • Расходует значительно меньше ресурсов, чем топливные генераторы;
  • Может применяться для обогрева как маломощных, так и крупных потребителей;
  • Полностью экологичен – не выделяет в окружающую среду вредных веществ во время работы.

К недостаткам кавитационных теплогенераторов следует отнести:

  • Сравнительно большие габариты – электрические и топливные модели имеют куда меньшие размеры, что немаловажно при установке в уже эксплуатируемом помещении;
  • Большая шумность за счет работы водяного насоса и самого кавитационного элемента, что затрудняет его установку в бытовых помещениях;
  • Неэффективное соотношение мощности и производительности для помещений с малой квадратурой (до 60м2 выгоднее использовать установку на газу, жидком топливе или эквивалентной электрической мощности с нагревательным тэном).\

КТГ своими руками

Наиболее простым вариантом для реализации в домашних условиях является кавитационный генератор трубчатого типа с одним или несколькими соплами для нагревания воды. Поэтому разберем пример изготовления именно такого устройства, для этого вам понадобится:

  • Насос – для нагревания обязательно выбирайте тепловой насос, который не боится постоянного воздействия высоких температур. Он должен обеспечивать рабочее давление на выходе в 4 – 12атм.
  • 2 манометра и гильзы для их установки – размещаются с двух сторон от сопла для измерения давления на входе и выходе из кавитационного элемента.
  • Термометр для измерения величины нагрева теплоносителя в системе.
  • Клапан для удаления лишнего воздуха из кавитационного теплогенератора. Устанавливается в самой верхней точке системы.
  • Сопло – должно иметь диаметр проходного отверстия от 9 до 16мм, делать меньше не рекомендуется, так как кавитация может возникнуть уже в насосе, что значительно снизит срок его эксплуатации. По форме сопло может быть цилиндрическим, коническим или овальным, с практической точки зрения вам подойдет любое.
  • Трубы и соединительные элементы (радиаторы отопления при их отсутствии ) – выбираются в соответствии с поставленной задачей, но наиболее простым вариантом являются пластиковые трубы под пайку.
  • Автоматика включения/отключения кавитационного теплогенератора – как правило, подвязывается под температурный режим, устанавливается на отключение примерно при 80ºС и на включение при снижении менее 60ºС. Но режим работы кавитационного теплогенератора вы можете выбрать самостоятельно.
Схема кавитационного теплогенератораРис. 6: схема кавитационного теплогенератора

Перед соединением всех элементов желательно нарисовать схему их расположения на бумаге, стенах или на полу. Места расположения необходимо размещать вдали от легковоспламеняемых элементов или последние нужно убрать на безопасное расстояние от системы отопления.

Соберите все элементы, как вы изобразили на схеме, и проверьте герметичность без включения генератора. Затем опробуйте в рабочем режиме кавитационного теплогенератора, нормальным нарастанием температуры жидкости считается 3- 5ºС за одну минуту.

www.asutpp.ru

теплогенератор - это... Что такое теплогенератор?


теплогенератор

3.3 теплогенератор: Газовый водонагреватель, предназначенный для индивидуального отопления и горячего водоснабжения помещения.

Смотри также родственные термины:

теплогенератор (котел) - источник теплоты тепловой мощностью до 100 кВт, в котором для нагрева теплоносителя, направляемого в системы теплоснабжения, используется энергия, выделяющаяся при сгорании газового топлива;

3.38 теплогенератор (котел) : Источник теплоты, в котором для нагрева теплоносителя, направляемого потребителю, используется теплота, выделяющаяся при сгорании топлива или образующаяся за счет преобразования электрической энергии;

3.1.35 теплогенератор с двойным контуром (heat generator with double service): Теплогенератор, обеспечивающий тепловой энергией две разные системы, например, систему отопления помещений и систему бытового горячего водоснабжения в режиме поочередной или одновременной комбинированной работы.

теплогенератор типа «В»* - теплогенератор с открытой камерой сгорания, подключаемый к индивидуальному дымоходу, с забором воздуха для горения топлива непосредственно из помещения, в котором теплогенератор установлен;

теплогенератор типа «С»* - теплогенератор с закрытой камерой сгорания, в котором дымоудаление и подача воздуха для горения осуществляются за счет встроенного вентилятора. Система сжигания газового топлива (подача воздуха для горения, камера сгорания, дымоудаление) в этих теплогенераторах газоплотна по отношению к помещениям, в которых они установлены;

___________

* Согласно европейской классификации по CEN/CR /749.2000.

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.

Синонимы:
  • тепловычислитель
  • теплогенератор (котел)

Смотреть что такое "теплогенератор" в других словарях:

  • теплогенератор — теплогенератор …   Орфографический словарь-справочник

  • Теплогенератор — нагревательный аппарат, предназначенный для непосредственного получения нагретого теплоносителя в процессе сжигания различных видов топлива. Применяется для индивидуального отопления и горячего водоснабжения помещений или небольших зданий… …   Википедия

  • теплогенератор — сущ., кол во синонимов: 2 • генератор (63) • электротеплогенератор (1) Словарь синонимов ASIS. В.Н. Тришин. 2013 …   Словарь синонимов

  • Теплогенератор — (котел) Источник теплоты (котел) теплопроизводительностью до 100 кВт, в котором для нагрева теплоносителя, направляемого потребителю, используется тепло, выделяющееся при сгорании топлива. Источник: СНиП 41 01 2003 EdwART. Словарь терминов и… …   Словарь черезвычайных ситуаций

  • теплогенератор — м. Машина, вырабатывающая тепло I 1. и нагнетающая тёплый воздух в какое либо помещение. Толковый словарь Ефремовой. Т. Ф. Ефремова. 2000 …   Современный толковый словарь русского языка Ефремовой

  • теплогенератор — теплогенер атор, а …   Русский орфографический словарь

  • теплогенератор — а, ч. Машина, що виробляє тепло і нагнітає теплий потік повітря …   Український тлумачний словник

  • теплогенератор — а; м. Машина, вырабатывающая тепло и нагнетающая тёплый поток воздуха. Использовать т. для временного отопления. Применение воздушных теплогенераторов …   Энциклопедический словарь

  • теплогенератор — а; м. Машина, вырабатывающая тепло и нагнетающая тёплый поток воздуха. Использовать теплогенера/тор для временного отопления. Применение воздушных теплогенераторов …   Словарь многих выражений

  • теплогенератор типа «В» — теплогенератор типа «В»* теплогенератор с открытой камерой сгорания, подключаемый к индивидуальному дымоходу, с забором воздуха для горения топлива непосредственно из помещения, в котором теплогенератор установлен; Источник: СП 41 108 2004:… …   Словарь-справочник терминов нормативно-технической документации

normative_reference_dictionary.academic.ru

Теплогенератор — Википедия

Материал из Википедии — свободной энциклопедии

Теплогенератор — нагревательный аппарат, предназначенный для непосредственного получения нагретого теплоносителя в процессе сжигания различных видов топлива. Применяется для индивидуального отопления и горячего водоснабжения помещений или небольших зданий различного назначения.

Устройство теплогенератора


Как правило, теплогенератор состоит из камеры сгорания с воздушным теплообменником, горелки и вентилятора центробежного или осевого. Топливом для теплогенератора может служить природный газ, дизельное топливо или отработанное масло в зависимости от типа используемой горелки.

Горячие газы, полученные в камере сгорания, направляются в теплообменник и далее в дымоход. Теплообменник, в свою очередь, обдувается воздушным потоком, создаваемым вентилятором, нагревая его. Нагретый воздух распределяется по помещению через решетки в корпусе теплогенератора или через систему подключенных к нему вентиляционных каналов.

При этом достигается увеличение температуры подаваемого воздуха на 20—70 К (для спец. задач до 150), что позволяет устраивать на базе теплогенераторов также и системы приточной вентиляции помещений.

Тепловая мощность теплогенераторов лежит в диапазоне от 20 до 1000 кВт. Примерно до 300 (400) кВт теплогенераторы изготавливаются в едином корпусе, от 350 (400) кВт теплогенераторы для транспортировки делят на секцию нагрева (теплообменника) и секцию вентиляторов.

Статическое давление на выходе из теплогенератора определяется мощностью вентилятора (вентиляторов). В зависимости от нагрузки (вентиляционной системы), статическое давление может быть различным и лежит в диапазоне от 100 до 2000 Па.

Для работы в системах приточной вентиляции, теплогенератор может оснащаться камерой сгорания и теплообменником из нержавеющей стали и устройством отвода конденсата. Это необходимо, если теплообменник сильно охлаждается (при температуре продуктов сгорания на выходе после теплообменника ниже 140-160 С). При постоянном (номинальном) расходе воздуха, повышенное охлаждение теплообменника может происходить за счёт холодного воздуха на входе перед теплообменником (ниже 0 С) или за счёт понижения тепловой мощности ниже 60-65 % от максимальной паспортной ( номинальной ) даже при работе на 100% рециркулируемом воздухе.

Видео по теме

Область применения теплогенераторов

Теплогенераторы применяют, в основном, для организации воздушного отопления и вентиляции промышленных, торговых и складских помещений большого объема, сушки материалов и других технологических процессов, требующих подачи больших масс нагретого воздуха.

Особое применение теплогенераторы нашли для отопления теплиц. Эффект состоит в том, что с помощью теплогенератора можно отапливать теплицу и проветривать в любую погоду, а так же уменьшать влажность или наоборот увеличивать, используя специальные испарители.

Экономический эффект

Использование теплогенераторов для воздушного отопления позволяет добиться существенного снижения затрат. В общем случае система отопления и/или вентиляции (для объёмных помещений) реализованная на основе воздушных теплогенераторов всегда дешевле, чем устройство котельной + водяные калориферы (воздушно-отопительные агрегаты) и/или водяные приточные/приточно-вытяжные установки аналогичной тепловой мощности. Отсутствие жидкости в качестве теплоносителя снимает риск протечек и разморозки системы, упрощает обслуживание системы.

Размещение теплогенератора в непосредственной близости или внутри отапливаемого помещения сокращает потери на транспортировку тепла от котельной, вся система отопления менее инерционная, позволяет более эффективно автономно, локально регулировать температуру (и другие параметры) внутри помещения.

В целом, система отопления, выполненная на базе теплогенератора, оказывается выгоднее водяной в установке и эксплуатации (для объёмных помещений, помещений с большими кратностями воздухообмена).

Ссылки

wiki2.red

Теплогенератор — Википедия

Материал из Википедии — свободной энциклопедии

Теплогенератор — нагревательный аппарат, предназначенный для непосредственного получения нагретого теплоносителя в процессе сжигания различных видов топлива. Применяется для индивидуального отопления и горячего водоснабжения помещений или небольших зданий различного назначения.

Устройство теплогенератора

Как правило, теплогенератор состоит из камеры сгорания с воздушным теплообменником, горелки и вентилятора центробежного или осевого. Топливом для теплогенератора может служить природный газ, дизельное топливо или отработанное масло в зависимости от типа используемой горелки.

Горячие газы, полученные в камере сгорания, направляются в теплообменник и далее в дымоход. Теплообменник, в свою очередь, обдувается воздушным потоком, создаваемым вентилятором, нагревая его. Нагретый воздух распределяется по помещению через решетки в корпусе теплогенератора или через систему подключенных к нему вентиляционных каналов.

При этом достигается увеличение температуры подаваемого воздуха на 20—70 К (для спец. задач до 150), что позволяет устраивать на базе теплогенераторов также и системы приточной вентиляции помещений.

Тепловая мощность теплогенераторов лежит в диапазоне от 20 до 1000 кВт. Примерно до 300 (400) кВт теплогенераторы изготавливаются в едином корпусе, от 350 (400) кВт теплогенераторы для транспортировки делят на секцию нагрева (теплообменника) и секцию вентиляторов.

Статическое давление на выходе из теплогенератора определяется мощностью вентилятора (вентиляторов). В зависимости от нагрузки (вентиляционной системы), статическое давление может быть различным и лежит в диапазоне от 100 до 2000 Па.

Для работы в системах приточной вентиляции, теплогенератор может оснащаться камерой сгорания и теплообменником из нержавеющей стали и устройством отвода конденсата. Это необходимо, если теплообменник сильно охлаждается (при температуре продуктов сгорания на выходе после теплообменника ниже 140-160 С). При постоянном (номинальном) расходе воздуха, повышенное охлаждение теплообменника может происходить за счёт холодного воздуха на входе перед теплообменником (ниже 0 С) или за счёт понижения тепловой мощности ниже 60-65 % от максимальной паспортной ( номинальной ) даже при работе на 100% рециркулируемом воздухе.

Область применения теплогенераторов

Теплогенераторы применяют, в основном, для организации воздушного отопления и вентиляции промышленных, торговых и складских помещений большого объема, сушки материалов и других технологических процессов, требующих подачи больших масс нагретого воздуха.

Особое применение теплогенераторы нашли для отопления теплиц. Эффект состоит в том, что с помощью теплогенератора можно отапливать теплицу и проветривать в любую погоду, а так же уменьшать влажность или наоборот увеличивать, используя специальные испарители.

Экономический эффект

Использование теплогенераторов для воздушного отопления позволяет добиться существенного снижения затрат. В общем случае система отопления и/или вентиляции (для объёмных помещений) реализованная на основе воздушных теплогенераторов всегда дешевле, чем устройство котельной + водяные калориферы (воздушно-отопительные агрегаты) и/или водяные приточные/приточно-вытяжные установки аналогичной тепловой мощности. Отсутствие жидкости в качестве теплоносителя снимает риск протечек и разморозки системы, упрощает обслуживание системы.

Размещение теплогенератора в непосредственной близости или внутри отапливаемого помещения сокращает потери на транспортировку тепла от котельной, вся система отопления менее инерционная, позволяет более эффективно автономно, локально регулировать температуру (и другие параметры) внутри помещения.

В целом, система отопления, выполненная на базе теплогенератора, оказывается выгоднее водяной в установке и эксплуатации (для объёмных помещений, помещений с большими кратностями воздухообмена).

Ссылки

wikipedia.green
