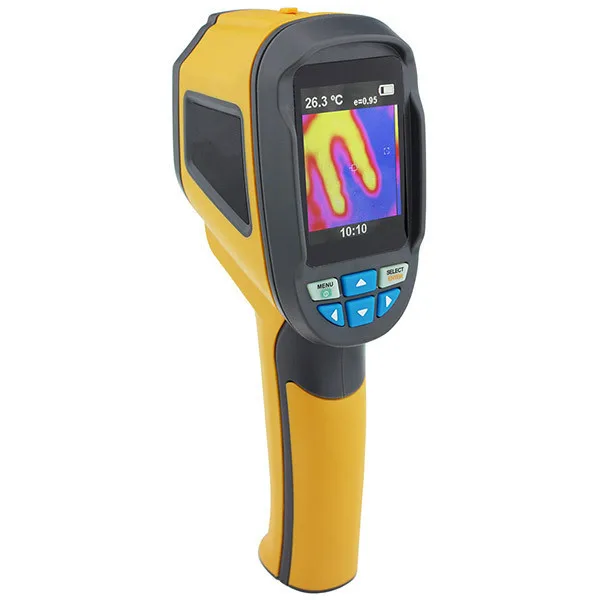

Как это работает. Тепловизор
Сегодня без тепловизоров − приборов, фиксирующих тепловое излучение − уже сложно представить многие области промышленности и военное дело. Они помогают нам улучшить наше несовершенное зрение, видеть больше, дальше и лучше.
Одни из крупнейших разработчиков и производителей тепловизионных устройств в России –холдинги «Росэлектроника» и «Швабе», входящие в состав Госкорпорации Ростех. Рассказываем, как устроен тепловизор, чем он отличается от приборов ночного видения и как «видит» в полной темноте.
Как увидеть тепло
В 1800 году астроном Фридрих Вильгельм Гершель во время экспериментов с преломлением света обнаружил, что существует спектр, не видимый для человеческого глаза, который он назвал инфракрасным излучением. Позже было доказано, что все тела, чья температура отличается от нуля, излучают электромагнитное тепловое излучение.
Но может ли человеческий глаз увидеть его? Конечно! Например, без сомнения теплое Солнце, которое отлично видно невооруженным глазом. А для того, чтобы видеть в темноте и обнаруживать через преграды объекты не такие горячие, как Солнце, человечество изобрело тепловизоры – устройства, увеличивающие возможности нашего зрения и позволяющие видеть даже малейшее проявление тепла.
Первые приборы, визуализирующие температуру объектов, появились в 20-е годы прошлого века. Например, такое устройство, как эвапорограф, работало на принципе неравномерного испарения или конденсации вещества на пленке, при этом получалось рельефное изображение объекта. Затем, уже в 1940-е годы, появились термографические камеры, также передававшие изображение на пленку. И наконец, в 1960-е годы появляются технологии, позволяющие создавать тепловизоры, работающие в реальном времени. Изначально тепловизионные устройства разрабатывались в интересах военных, а в 1965 году был продан первый коммерческий тепловизор для мониторинга высоковольтных линий электропередач.
Устройство тепловизора
Тепловая оптика устроена очень похоже на обычную оптику и работает по схожим принципам. Главное отличие – в материале стекла. Обычное стекло не пропускает сквозь себя волны инфракрасного спектра. Поэтому линзы для тепловизоров делаются с применением специальных материалов, пропускающих ИК-лучи, чаще всего – из довольно дорогого германия.
Интересна технология получения линз из германия. Полуметалл сперва расплавляется в печи, затем кристаллизуется на специальном стержне до кристалла нужного размера и разрезается на заготовки, которые после превращаются в линзы. В России есть собственные месторождения и производство этого стратегически важного вещества.
Теплотелевизионный регистратор производства Лыткаринского завода оптического стекла (ЛЗОС) холдинга «Швабе»
Детектор, улавливающий инфракрасное излучение и преобразующий его в информацию – еще более сложное в производстве устройство.
Как и в обычном фотоаппарате, он состоит из чувствительной матрицы и блока электроники, обрабатывающего сигнал. Посредством системы линз ИК-излучение подается на матрицу, покрытую датчиками. Затем процессор преобразует данные в видеосигнал и подает на экран устройства.
По сравнению с приборами ночного видения, тепловизор − более универсальное, хотя и более сложное устройство. Прибор ночного видения формирует изображение на основании отраженного от объекта света, то есть черную кошку в полностью темной, изолированной комнате вы с его помощью не найдете, а с помощью тепловизора – запросто.
Игра в «холодно-горячо» по-взрослому

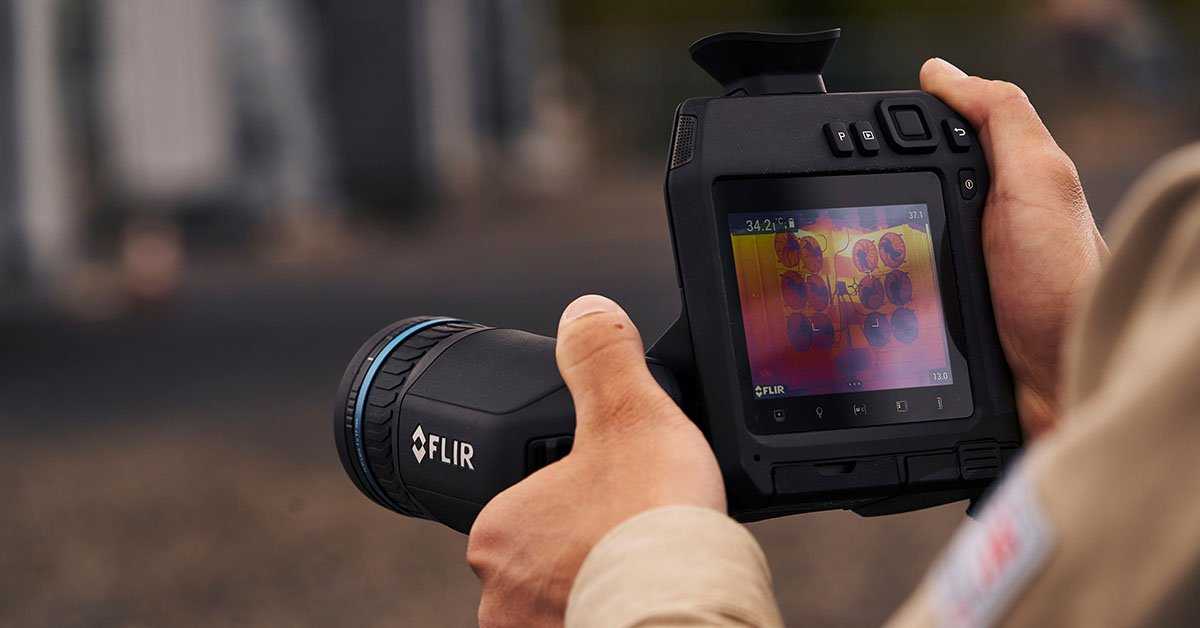

Тепловизоры позволяют заглянуть внутрь предметов без непосредственного физического контакта, находить отклонения от нормальной температуры. И эта способность оказалась очень востребованной для проведения так называемого неразрушающего контроля, когда объект изучается без его разделения на элементы, а чаще всего и без приостановки рабочих процессов, в которых объект участвует.

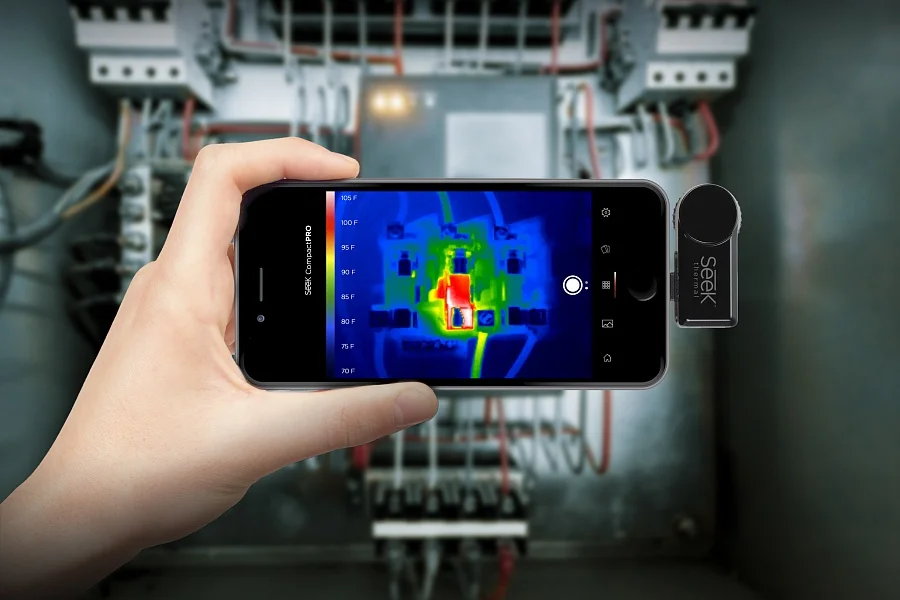

Видеть сквозь предметы, наблюдать за изменением температуры, находить утечки тепла полезно в самых разных областях промышленности и науки. В энергетике, на производстве, в строительстве тепловизоры помогают в работе и предотвращают техногенные катастрофы, а спасатели с их помощью ищут людей в завалах. Свое применение они нашли даже в медицине, где по динамике температуры отдельных органов можно обнаруживать злокачественные новообразования. Незаменимы тепловизоры и для охотников, причем не только ночью, но и днем.
И все же главным заказчиком тепловизионной техники по-прежнему остаются силовые ведомства. Тепловизоры устанавливаются на личное оружие, бронетехнику, самолеты, корабли, включаются в системы наблюдения, входят в комплекты «умной» экипировки. Все это позволяет обнаруживать злоумышленников и следы их деятельности независимо от времени суток и погодных условий.
Увидеть невидимое (выбор тепловизора) | ООО «Тэсто Рус»
org/BreadcrumbList»>h3>
Увидеть невидимое (выбор тепловизора)
Журнал «Дрель до дыр»
Текст: Максим Кубай

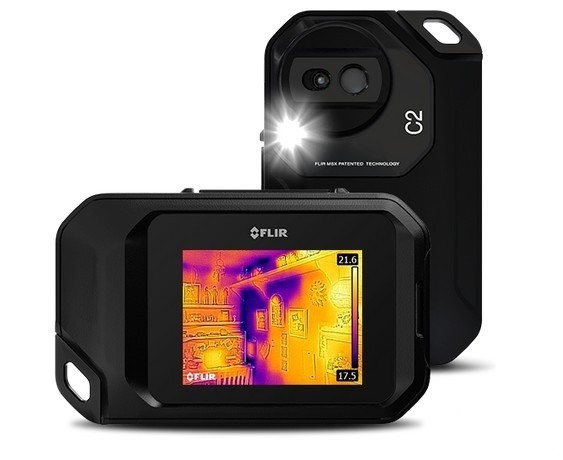

Тепловизор – компактный и универсальный прибор для наблюдения за распределением температуры на обследуемой поверхности. С помощью тепловизора можно «заглянуть внутрь» ограждающих строительных конструкций, выявить в них мостики холода и дефекты, обнаружить наличие и источник аномального нагрева или охлаждения, проверить герметичность новых зданий и сооружений, а также оценить работу электросетей, систем отопления и вентиляции.
Все это выполняется методом дистанционного неразрушающего контроля. Результаты отображаются на экране прибора или сохраняются во встроенной памяти для дальнейшего использования. Например, для анализа конструкций или предъявления обоснованных претензий к строителям.
Отличительные черты h4>
Наибольшее распространение тепловизоры получили в энергетике и при строительстве в районах со сложными климатическими условиями, например, в Сибири и зонах вечной мерзлоты. В таких районах самые жесткие требования к качеству построек (и, прежде всего, к их теплозащитным свойствам), что обуславливает применение тепловизионного контроля на разных этапах возведения здания. Это позволяет определить возможные проблемные места и ликвидировать их с наименьшими потерями.
Однако сегодня и в средней полосе России тепловизионное обследование здания стало распространенной практикой – как для крупных строительных организаций, так и для небольших фирм, дорожащих своей репутацией.
Сложность устройства современных строительных конструкций, большой объем выполняемых строителями работ, а также высокая цена их ошибки объясняют тот факт, что даже в условиях кризиса на рынке существует спрос на такие достаточно сложные и дорогие приборы, как тепловизоры.

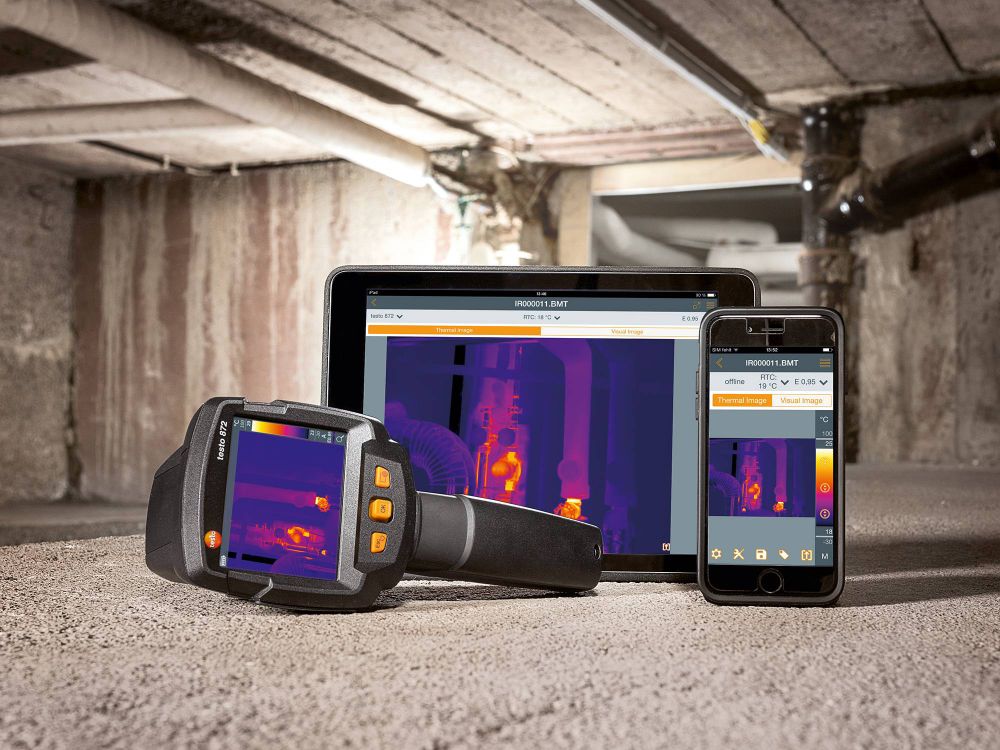

К таким приборам можно отнести testo 872. Прежде всего, обращает на себя внимание цена тепловизора – относительно невысокая при сравнении с моделями конкурентов, имеющими такое же разрешение матрицы (320 х 240 точек), и аналогичное оснащение. Особенностью приборов Testo является технология testo SuperResolution, которая за счет создания серии последовательных снимков (при этом используется естественное дрожание руки оператора) и их математической обработки увеличивает размер изображения до 640 х 480. Встроенный в тепловизор модуль беспроводной связи Bluetooth/WLAN и бесплатное приложение testo Thermography Ap p для мобильных устройств позволяют устанавливать связь с планшетом или смартфоном и дистанционно управлять тепловизором: создавать и пересылать компактные отчеты, а также сохранять их в сети.
Для повышения информативности термограмм имеется возможность работы «в контакте» с некоторыми другими приборами.
Например, по Bluetooth в тепловизор могут автоматически передаваться данные замеров с токоизмерительных клещей testo 770-3 и термогигрометра testo 605i. Также testo 872 имеет дополнительные функции автоматического определения коэффициента излучения (функция testo Ɛ – Assist) и сравнения термограмм (testo ScaleAssist). Последняя помогает избежать ошибки при интерпретации термограмм, вызванных неверной оценкой шкалы температур. Подобные приборы востребованы у предприятий ЖКХ, управляющих компаний и небольших строительных фирм.
С помощью тепловизоров можно выявить участки строительных конструкций, подверженные риску образования плесени. Например, в углах, на стенах и потолках. Организации, осуществляющие электротехнические и электромонтажные работы, используют тепловизоры для контроля нагрева и состояния электропроводки и электрооборудования под нагрузкой. Поставленные задачи обычно не требуют матриц с большим разрешением, а вот стоимость приборов для таких организаций играет принципиальную роль.
В случае с testo 865 нет необходимости жертвовать качеством изображения желая сэкономить. Это достаточно бюджетная модель с хорошей матрицей. Данная модель тепловизора имеет матрицу с разрешением 160х120 пикселей, широкий температурный диапазон от –20 до +280 °С 1 и возможностью настройки коэффициента излучения материала. Часто тепловизоры применяют совместно с токоизмерительными клещами. Это позволяет не только обнаружить нагрев электропроводки, но и определить, при каких условиях он происходит.
Вопрос выбора h4>
Тепловизоры – это большая группа приборов с разным техническим уровнем и с разными возможностями. Проблематично найти универсальный прибор, который подойдет для всех случаев применения. При выборе прибора стоит определиться, какие именно задачи с его помощью придется решать. Если тепловизор предполагается использовать для обследования крупных объектов, то необходим прибор с большой матрицей (минимум 320 х 240 точек), выдерживающей засветку солнцем и набором сменных объективов, а также АКБ большой емкости с возможностью замены в полевых условиях.
Такой прибор позволит уменьшить перемещение по объекту и увеличить производительность труда.
Для применения в строительстве, когда количество термограмм не столь велико, можно использовать более простой прибор, с матрицей, имеющей сравнительно небольшое количество пикселей. Впрочем, матрицу с разрешением менее чем 160 х 120 точек не имеет смысла брать, поскольку ограниченные возможности прибора скажутся на термограмме: невозможно будет «увидеть» весь объект целиком и различить мостики холода. Приборы с минимальной матрицей востребованы электриками.
Важный элемент любого тепловизора – это объектив. Необходимо его подбирать таким образом, чтобы с доступных точек съемки охватить весь объект. Если обследование сооружений и сетей топливо-энергетического комплекса или работа в цеху не предполагаются, то можно ограничиться несменным объективом без автофокуса со стандартным полем зрения около 30°. Такой тепловизор позволит выполнить термограмму небольшого дома или коттеджа и получить «портрет» дома в ИК-спектре.
Стоит обращать внимание на второстепенные по отношению к размеру матрицы и оптическим характеристикам объектива характеристики и свойства прибора. Например, тип и емкость аккумуляторных батарей. Привычные АКБ формата АА простое и доступное решение, но оно не подходит для профессионального использования: не хватает емкости. Поэтому придется носить большое количество сменных аккумуляторов или покупать недешевые щелочные батареи.
Дополнительное программное обеспечение (ПО) даст возможность провести анализ или дополнительную обработку полученных данных. Например, выделить участки с температурой ниже точки росы. Как правило, ПО доступно для ноутбуков на Windows и MacOS и планшетов на iOS и Android.
К числу полезных опций также относится встроенный фонарик для подсветки объекта съемки (или перемещения в неосвещенном помещении) и лазерный маркер (указка), с помощью которого точно направить тепловизор на исследуемый объект. Например, предполагаемое место с пониженной, или, наоборот, повышенной температурой поверхности.
Правила использования h5>
При всей своей высокотехнологичности тепловизоры достаточно простые и интуитивно понятные в работе приборы. При их использовании необходимо лишь следовать нескольким правилам: не направлять тепловизор на солнце, а также следить за тем, чтобы разница температуры объекта измерения и температуры воздуха составляла не менее 5-6° С. Предпочтительное время работы с тепловизором – после восхода солнца, с ранней осени до поздней весны. Летом, когда солнечные лучи прогревают и землю и постройки, тепловизор на стройке практически бесполезен. Продлить его «пребывание» можно только при использовании дополнительного оборудования, например, аэродверей.
Во избежание неправильных показаний прибора нежелательно работать тепловизором вблизи слишком нагретых или слишком холодных объектов. Также не стоит выполнять измерение в сильно ветреную погоду.
Определенной подготовки требует расшифровка и анализ термограмм. Поэтому, если тепловизор предполагается использовать в коммерческих целях, например, для энергетического аудита зданий и сооружений, необходимо пройти обучение в профильном учебном центре по программе «Инфракрасная термография» с аттестацией по действующим в России правилам аттестации персонала ПБ 03-440-02.
Начальные уровни (1-й и 2-й) предполагают обучение в течении 1-2 недель.

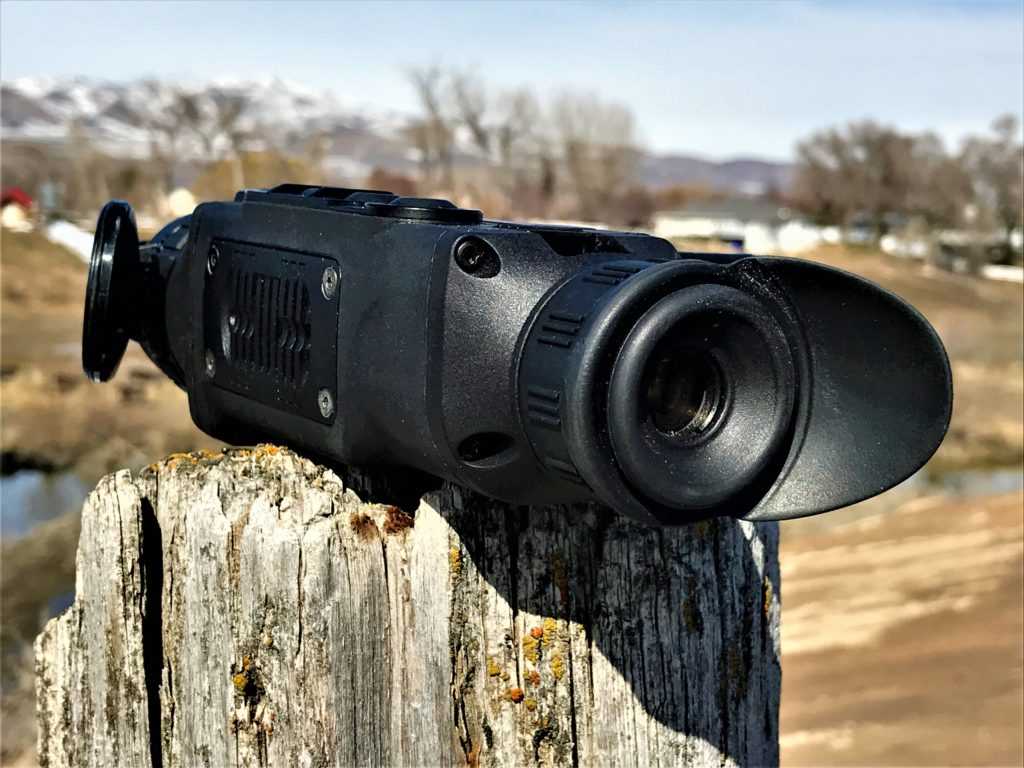

BSP Security — Тепловизоры
Не смотря на то что тепловизоры уже давно существуют на рынке, споры о их применении не утихают. Связано это в первую очередь из-за недостатка практической информации.
Попробуем разобраться о применении тепловизоров в охранном видеонаблюдении.
Физический принцип работы обычной камеры и тепловизора по сути одинаков. И камера и тепловизор воспринимают электромагнитные излучения, но разница в том, что у камеры, в которой основной элемент — это матрица, которая формирует изображение по средству приема и обработки отраженного от объекта света электромагнитного излучения, видимого спекта, тепловизионная камера это тоже устройство которое тоже формирует изображение по средством обработки электромагнитного излучения, но это инфракрасное, тепловое излучение. Основным элементом тепловизора является детектор теплового излучения, который называется болометр. Обычная камера и тепловизор работают в разных спектрах.
Тепловизор работает в средних и длинных ИК-диапазонах, которые сильно удалены от спектра видимого излучения.Тепловизор регистрирует тепловое излучение любого объекта температурой выше -270°С.
Стоит сразу разобрать значение Мк (Микрон) и Микрон (мкм) – это единицы измерения длины, равные одной тысячной миллиметра. Средневолновые тепловизоры – это тепловизоры, чувствительные к инфракрасному излучению в диапазоне длин волн от 2,5 мкм до 6 мкм. В настоящее время существуют как длинноволновые, так и средневолновые полностью радиометрические тепловизионные системы, часто с функцией наложения изображений и температурной чувствительностью 0,05 °С (0,09°F) и менее.
Известно, что все нагретые тела излучают на определенной длине волны, величина которой порядка единиц и десятков микрометров. Тело человека имеет наибольшую энергию излучения в диапазоне около 10 микрометров, в то время как тепловизионные матрицы имеют наибольшую чувствительность в диапазоне длин волн 8-12 микрометров.
Таким образом, тепловизионные охранные камеры имеют чувствительные матрицы как раз в подходящем диапазоне длин волн и способны эффективно отображать тепловые объекты сравнимые с человеческим телом, а так же другие тепловые объекты в широком диапазоне температур.
В итоге сравнивая камеры с ИК-подсветкой и тепловизором возникает некая путаница. Камеры с ИК-подсветкой и тепловизор работают в одном ИК-диапазоне, но камеры с ИК-подсветкой работают в ближнем ИК-диапазоне (примерно 850-950 нанометров) по принципу обработки и приема отраженного света посылаемого к объекту ИК-излучателем и принимаемого матрицей. Тепловизор же работает в длинном ИК-диапазоне и регистрирует собственное тепловое изложение от объекта.
Примеры видео
Термины
Матрица тепловизора бывает двух типов охлаждаемая и не охлаждаемая. Охлаждаемые матрицы помещены внутрь креагенной установки имеют сверх высокую чувствительность и применяются больше для каких либо специфических задач например для наблюдения за стратегическими объектами или в научной сфере.
Для охранного видео наблюдения чаще применяются тепловизоры с не охлаждаемыми матрицами, чувствительность их ниже, но вполне достаточна для охранного видеонаблюдения.
Калиброванные матрицы — предназначены для измерения точных температурных значений. Они используются там где необходимо контролировать работу неких агрегатов и давать сигнал о ее превышении. Например, в строительстве тепловизор позволяет определить скрытые дефекты ограждающих конструкций, неполадки в системах кондиционирования и вентиляции, теплоснабжения и электроснабжения. Тепловидение это бесконтактный метод измерения температур, использующий видимую и инфракрасную области спектра светового излучения. Калиброванные тепловизоры имеют гораздо большую стоимость и большую точность измерений.
Некалиброванные матрицы — предназначены для фиксации разницы температур для детектирования объектов. Такие матрицы являются наиболее подходящим решением в рамках задач видеонаблюдения, когда не требуется высокая точность измерения температур и приоритетом являются прочие характеристики тепловизионной матрицы.
Типы матриц и назначения устройств
Разрешение матриц у тепловизоров 320*240, а также 640*480, такие матрицы более всего распространены на рынке. Есть и передовые матрицы которые достигают разрешения мегапикселя. Конечно же это не соизмеримо с разрешением современных видео камер, разрешение которых уже достигает нескольких десятков мегапикселей. Может показаться что при таком разрешении матрицы тепловизора можно вообще ничего не увидеть, но задачи, решаемые с помощью тепловизионных камер довольно уникальны:
1. Обнаружение объекта в полной темноте:
Тепловизор фиксирует собственное тепловое излучение объектов, что делает возможным фиксировать объекты в отсутствии внешнего освещения. Тут сразу напрашивается экономическая выгода относительно оплаты электроэнергии.
2. Обнаружение объекта на дальних подступах:
В зависимости от угла обзора тепловизор способен обнаружить движение объекта на расстоянии нескольких километров. При этом размер объекта может не превышать пару пикселей от разрешения матрицы.
Тепловизор регистрирует собственное тепловое излучение и не зависим от уровня освещенности.
3. Работа в сложных метеоусловиях.
Дождь туман снег, все это конечно сокращает дистанцию работы, но ни как не идет в сравнение с работой обычной камеры, легкий туман сделает из нее бесполезное устройство.
4. Противодействие саботажу:
Обычную камеру можно засветить. Тепловизор невозможно ослепить никаким ярким светом.
Все перечисленные задачи решаются именно тепловизором. Но существуют и ограничения, они вытекают из физических принципов работы устройства — это не возможность идентификации (не возможно идентифицировать личность), не возможность видеть излучение объекта сквозь некие преграды, а так же растворение объекта в наблюдаемой зоне если его температура будет приближена к окружающей среде.
Выбор тепловизора
На что же стоит обратить внимание при выборе тепловизора?
Тут нужно для начала вспомнить как выбирается угол обзора и разрешения обычной камеры.
Для выбора конечно нужно поставить задачу требующую решения: обнаружение, распознавание либо же идентификация. Разница этих параметров состоит в разрешающей способности матрицы и, в конечном итоге, качестве и разрешении самого изображения.
Каждой задаче соответствует вполне осязаемые численные выражения — это плотность пикселя на метр.
ПО ТЕПЛОВИЗОРУ ЕСТЬ СУЩЕСТВЕННЫЕ ОТЛИЧИЯ:
1. Из за специфики отражения тепловой картинки, такие задачи как распознавание и идентификация начинает вызывать вопрос, что мы с трудом можем понять во что одет человек, не видим цвета, соответственно ни о какой идентификации не может быть и речи.
2. Критерием решения задач тут является не плотность пикселей и размер объекта в пикселях по минимальной его проекции:
Для решения определенных задач с использование тепловизора применяется специальная методика, так называемый Критерий Джонсона — это метод, позволяющий оценить возможность решения задачи на основе размера объекта в pix по минимальной проекции.
Плотность пикселей как в обычных камерах здесь роли не играет. Тут важен параметр размера объекта в пикселях на самом изображении по минимальной его проекции. К примеру для человека его ширина, а для машины ее высота. Экспериментальным путем было установлено что для решения типовых задач было установлено что размер объекта должен быть не меньше некоторого значения.
Ниже приведены значения пикселей в соответствии с задачей, эти значения мы видим в параметрах тепловизора для определения дальности работы в зависимости от угла обзора. Но есть два важных момента:
Вероятность обнаружения. Приведенные значения размерах в пикселях верны для вероятности обнаружения 50%, для других вероятностей нужно применять коэффициент пересчета:
Если заказчику требуется вероятность обнаружения выше нужен пересчет по тому же Критерию Джонсона, но стоит отметить что по этой теории не учтены сложные погодные условия, сразу же напрашивается вопрос как же учесть эти погодные условия? Специалисты, которые занимались внедрением и использованием тепловизоров выявили некий коэффициент, который приблизительно позволяет учитывать погодные условия:
Если есть задача обеспечить работу системы во всем диапазоне погодных условий, то определенную поправку вносить нужно обязательно.
Они приведены на рисунке выше.
Ниже приведена таблица, для выбора дистанции обнаружения достаточно определить на каком расстоянии будет находится объект.
При том не стоит забывать, что данные в таблице приводятся в соответствии с Критерием Джонсона для вероятности решения задачи 50% при нормальных погодных условиях, для понимания как учесть все факторы и выбрать тепловизор приведем пример.
Важно понимать! Основная задача тепловизора — оповещение оператора по срабатыванию детектора движения. Есть ограничения использования устройства будь то теплый фон в жаркий солнечный день, маскировка объекта, не возможность идентификации объекта. Поэтому максимальную защиту объекта во всех условиях эксплуатации и угроз проникновения необходимо считать с обычными камерами.
Стоит затронуть тему объективов для тепловизоров, относительно объективов обычных камер они специфические. В первую очередь они изготавливаются из специального материала — германий, но выбирать отдельно объектив нет необходимости так как например у нас компании BSP Security уже есть готовое решение — это камера с тепловизором, с возможностью выбирать опционально углы обзора.
Германиевые объективы.
Германий пропускает излучение в диапазоне волн 1,8–23 мкм, что позволяет эффективно использовать его для производства оптических компонентов тепловизионных систем видения в интервале 8–12 мкм. В этом диапазоне излучают физические объекты, окружающего нас мира. Таким образом, тепловизоры идеально подходят для наблюдения окружающего пространства в условиях плохой видимости (низкая освещенность, туман, запыленность) на больших расстояниях.
Германиевые объективы стоятся на основе германиевой линзы, обладающей прозрачностью в ИК диапазоне.
Преимущество заднего фокуса заключается в фиксации передней плоскости вариафокального объектива, оставляя подвижной лишь заднюю часть. Это позволяет фиксировать объектив в креплении избегая применения дополнительных защитных плоскостей, как, например, в конструкции традиционного объектива.
Испытание тепловизоров
Тепловизоры (синонимы: FLIR, тепловизор, тепловизор
система визуализации, тепловизор, тепловидение) являются
системы визуализации, чувствительные к средневолновому и длинноволновому инфракрасному излучению
излучения, которые генерируют изображения наблюдаемых пейзажей, используя
тепловое излучение, испускаемое декорациями.
Они
являются одной из важнейших технологий наблюдения за
сектор обороны/безопасности. Эти тепловизоры также нашли
массовые применения вне оборонного сектора. Тестирование
тепловизоры нужны обоим производителям,
ремонтные мастерские и конечные пользователи для набора различных
и важные причины. Высокотехнологичное испытательное оборудование может помочь
значительно в разработке исследований, производстве, обслуживании, обучении,
оптимизация закупок и оптимальное использование этих
дорогие тепловизоры.
Тепловизоры характеризуются использованием длинного ряда
параметры. Наиболее популярными являются: МСПД (Mimimal
Разрешимая разница температур), NETD (шумовой эквивалент
разница температур), MTF (передача модуляции
функция), FOV (поле зрения). МСПД – это
функция минимальной разницы температур между
бары стандартной 4-х полосной мишени и фона
требуется для разрешения теплового изображения стержней с помощью
наблюдатель против пространственной частоты цели. NETD — это
мера высокочастотного временного шума генерируемого изображения
проверенным тепловизором.
MTF — это функция, которая
описать резкость (размытость) изображения, созданного тестируемым
тепловизор. Наконец, FOV — это параметр, который описывает
максимальный угловой размер цели, видимый тестируемым
имидж-сканер. Более подробные определения и методы измерения
параметры тепловизоров представлены в
Образовательный
раздел.
В настоящее время тепловизоры производятся в больших количествах
в бесчисленном множестве различных типов длинной серией
производители. Их можно разделить по ряду
другой критерий: приложение (приложения: наблюдение
или измерение), спектральный диапазон (MWIR или LWIR), датчик
температура (охлажденная или неохлажденная), коррелированное поле зрения
до апертуры оптики тепловизора (от крайне узкого FOV
менее 0,5° до чрезвычайно широкого поля зрения более 50°),
разрешение изображения (примерно от 160×120 или ниже до 1900×1200
пикселей), формат электронных видеосигналов (аналоговое видео или
цифровые форматы, такие как ), тип дисплея для представления вывода
изображение (внешний дисплей или внутренний дисплей), форма
представление выходного оптического изображения (тепловизоры,
тепловизионные прицелы, тепловизионные клипоны).
Невозможно или, по крайней мере, невыполнимо, разработать единую универсальную систему для испытаний всех тепловых предлагаемые на рынке тепловизоры, которые сильно отличаются от одного тепловизора к другому имидж-сканеру. Поэтому Inframet предлагает длинную серию систем, оптимизированных для испытаний различных групп тепловых имидж-сканеры.
Системы DT, предлагаемые в различных версиях, являются
самые популярные системы Inframet для тестирования тепловых
тепловизоры, используемые в сотнях лабораторий по всему миру, включая
ведущих мировых производителей. Эти испытательные системы позволяют
тестирование практически всех имеющихся на рынке тепловизоров
рынок. Тепловизоры, имеющие оптику практически любого фокусного
длина/апертура/поле обзора (включая большое дальнее узкое
тепловизоры FOV для космического применения), генерирующие
выходное изображение в любом электронном формате, изготовленное в
практически любую форму можно протестировать. Эта квазиуниверсальность имеет
было достигнуто благодаря модульному дизайну, основанному на идее использования
ряд сменных модулей (внеосевой параболический
коллиматоры разной апертуры, черные тела, поворотные
колеса, наборы ИК-мишеней, фреймграбберы, управление
программное обеспечение и программное обеспечение для тестирования) для настройки оптимального
система для необходимого приложения.
| а) | б) |
| в) | |
| Рис.1. Фотографии несколько систем DT: а)DT150, б)DT110, в)DT400 | |
Существует четыре основных ограничения систем DT:
- Системы DT оптимизированы для тестирования тепловизоров путем анализа электронного видеосигнала. Прямой анализ оптического изображения, генерируемого дисплеем тепловизора, не включены. Системы
- DT отличаются высокой производительностью и относительно высокой стоимостью. системы, предлагающие расширенные возможности тестирования (при наименьшая фокусировка, МСПД), когда иногда только очень простые нужны тесты (фокусировка, разрешение).
- DT благодаря модульной конструкции и использованию
рефлекторные коллиматоры узкого поля зрения не переносятся,
не подходит для тестирования тепловизоров со сверхшироким полем зрения, не может
имитируют цели на коротких дистанциях и оптимизированы для
использование в условиях лаборатории/склада.
Системы - DT оптимизированы для тестирования видеонаблюдения тепловизоры. Они не оптимизированы для тестирования измерительные тепловизоры, используемые для бесконтактных измерение температуры.
Поэтому Inframet также предлагает дополнительные системы для тестирования тепловизоров. что устраняет ранее перечисленные ограничения систем DT. Эти новые дополнительные тестовые системы:
- TAIM — специальная версия системы DT, оптимизированная для расширенные испытания малых тепловизионных прицелов и тепловизионных прицелов,
- LAFT — мобильная испытательная станция, предназначенная для тестирование тепловизоров наблюдения в поле/складе условия,
- TCLIP — система для базовых испытаний тепловых зажимы, позволяющие быстро проверить правильность выравнивания,
- DTR — система, построенная с использованием преломляющего коллиматор, оптимизированный для тестирования малогабаритных тепловизоров очень широкое поле зрения,
- TSIM — простая и недорогая система, позволяющая только базовые тесты (фокусировка и измерение разрешения) тепловизоров,
- SAFT — небольшая тестовая система для контрольных измерений тепловизоры, предназначенные для короткой дистанции фокусировки,
- TWAP — портативный широкоугольный проектор, оптимизированный для тестирование тепловизоров среднего/широкого поля зрения,
- TFEV — это модульная профессиональная система, оптимизированная для тестирования тепловизоров на предмет лихорадки.
| а) | б) |
| в) | г) |
| д) | е) |
| г) | з) |
Рис.2. Фотографии дополнительных тестовых систем: а)ТАИМ, б)ЛАФТ, в)ТКЛИП, г)ДТР, e)TSIM, f)SAFT,g)TWAP, h) TFEV.
КАЛИБРОВКА НЕОДНОРОДНОСТИ
Применение обработки изображений
алгоритм, способный корректировать пространственный шум ИК FPA
датчик тепловизора имеет решающее значение для
разработать тепловизоры, способные генерировать вблизи
тепловизионное изображение без шумов. Данные, необходимые для разработки таких
алгоритмы приобретаются во время так называемого двухточечного NUC
(коррекция неоднородности) проверяет, когда тепловизор
быть откалиброванным, можно увидеть большое черное тело, которое заполняет его
FOV при двух разных температурах абсолютно черного тела. В случае
испытания усовершенствованных тепловизоров NUC проводятся в
температурная камера при различных температурах окружающей среды
которые максимально приближены к реальным условиям работы.
Есть много недорогих черные тела, предлагаемые на международном рынке, которые могут быть потенциально используется для двухточечных приложений NUC. Однако из-за значительной зеркальной отражательной способности заметная термическая однородность, ограниченная временная стабильность, и отсутствие возможности работать в температурных камерах этих черные тела не подходят для профессиональных Приложения. Inframet предлагает БНУК наборы черных тел, оптимизированных для профессиональные двухточечные приложения NUC.
Рис.3. Фото Комплект черного корпуса BNUC-12D-2TCB-TC
ПРОВЕРКА ЯДЕР ИК-КАМЕР
Ядро тепловизионной камеры
электронные модули, способные генерировать выходную тепловую
изображение в одном из стандартов видеоизображения. Он построен как
необработанный ИК-датчик FPA, интегрированный с управлением/обработкой
электроника. В упрощенном виде ядро тепловизионной камеры может
понимать как практически полноценный тепловизор без
оптика.
Ядра тепловизионных камер являются важными блоками
тепловизоры, построенные путем объединения ядра камеры, оптики
и механический корпус. Есть компании, которые
изготовить все эти основные блоки (ядро камеры, оптику
и механический корпус), а позже построили тепловизоры.
Однако большинство тепловизоров, предлагаемых на
международный рынок построен с использованием ядер тепловизионных камер
закуплены у десятка основных производителей. В таком
ситуационная задача проверки работоспособности тепловых
ядер камеры имеет решающее значение для производителей
тепловизоров, работающих системными интеграторами. Тест
диапазон обычно ограничивается измерением NETD (шум
эквивалентная разница температур), то есть
считается важным параметром и необходим для
проверить качество купленных ядер камеры. Другой шум
такие параметры, как FPN, неравномерность, модель 3D Noise
иногда тоже мерил. Все эти шумовые параметры
ядра камеры измеряются и представляются для конкретного
эталонная оптика и эта оптика нуждается в моделировании
во время испытаний.
DTCORE представляет собой набор инструментов, предназначенных для тестирование ядер тепловизионных камер. Обычно предлагается как вариант для систем ДТ для проверки тепловизоров. Это предлагает измерение следующих параметров: NETD, FPN, неравномерность, 3D Noise модель. DTCORE представляет собой модульную набор, состоящий из следующих модулей: набор из двух OIM имитаторы оптики, черное тело ТКБ-4Д, комплект ПК, аналоговое видео Фрейм-граббер, Программа управления TCB, Программа для ЭВМ ТАС-Н. Комплект имитаторов оптики OIM есть ключевая часть DTCORE. С точки зрения дизайна Имитаторы OIM – это механические устройства, которые точно ограничить конус, в который попадает датчик ядра камеры излучение от большого черного тела переменного температуры до значения, определяемого числом F моделируемого ИК цель.
Рис.4. Фото комплекта DTCORE
Узнать больше :
- Технические характеристики: ДТ, ТАИМ, ЦИМ, ДТР, ТКЛИП, ЛАФТ, ТВАП, САФТ , БНУК, ДТКОР
- Рекомендации по условия окружающей среды для тест-систем Inframet
- Образовательный раздел
- Электронная книга: ПРОВЕРКА ТЕПЛОВИЗИРОВ
- Inframe Информация раздел
- Инфреймет Информационный бюллетень
- Контакт ИНФРАМЕТ
Тепловизор Bullard
Тепловизоры BULLARD
- Показать ВСЕ
- Аксессуары для пожарной службы
fire-service»>
Пожарная служба
TXS
NXT
QXT
LDX
Т3Х
Т4Х
ЭкоХ
ХТ ручка
Беспроводное зарядное устройство для грузовика серии XT
ТакПорт
Выдвижной ремешок
Система передатчика
Ловец сцен
Чехол
Портативный приемник MobileLink
Затмение Электростанция
Беспроводное настольное зарядное устройство серии XT
Зарядная станция Powerhouse
Бликовый щит
РУКОВОДСТВО ПОКУПАТЕЛЯ
Меняющийся ландшафт
Тепловидение для пожарной службы.
..0093
Увидеть детали имеет решающее значение на пожарной сцене…
Прочтите подробности
Сравнение гарантий
Задавание правильных вопросов…
Прочтите больше
Развертывание сегодняшних термических изображений
. Четыре.
Подробнее
Инновационные идеи в тестировании и оценке
Процесс тестирования и оценки…
Подробнее
Тепловидение: посмотрите, как далеко мы продвинулись
Развитие тепловизионных технологий…
Подробнее
Продумайте стратегическое развертывание во время пожара
Как пожарные, мы не можем слишком увлекаться выбросом адреналина…
Подробнее
90920 Использование тепловизора в пожарной безопасности Одна из самых нежелательных ролей.
..
Подробнее
Использование тепловизора в добровольческих подразделениях
отразить на волонтерском секторе пожарной службы
Подробнее
Тепловизионное изображение: опции цифрового видеорегистратора могут сделать вашу жизнь намного проще
Изображение стоит тысячи слов…
Подробнее
Тепловизионное изображение — почему современные технологии лучше 3 Когда впервые была представлена инфракрасная технология…
Подробнее
Использование тепловизора в холодных условиях
Это ценно, но…
Подробнее
Креативных способа тренировки с тепловизором
Занятие не включало боевую стрельбу….
Подробнее
Ваш план развертывания тепловизора
Четыре пары глаз смотрят на ваши операции.
..
Подробнее
10 способов отточить навыки работы с TIC
Воспользуйтесь этим временем, чтобы освежить в памяти…
Подробнее
Феномен белого экрана 90 не работает должным образом.
Подробнее
Новые изменения в тепловизионной технологии NFPA
Новый стандарт NFPA 1801-2021….
Подробнее
Использование тепловизионных камер в дорожно-транспортных происшествиях 90.039 9 Моторные происшествия 9 ..
Подробнее
Использование тепловизоров после стихийных бедствий
При стихийных бедствиях…
Подробнее
Тепловизоры небезопасны
Пожарные должны тренироваться оставаться на низком уровне.
Имеет тепловизионное изображение
Отработка техники на открытом воздухе…
Подробнее
Убедитесь, что пожар потушен
Перед проведением капитального ремонта…
Подробнее
Исследование неизвестного с помощью тепловизионных камер
TI — самый ценный инструмент для расследования…
Подробнее
Четыре способа, которыми новейший TXS™ от Bullard может помочь вашей пожарной службе 3 Высокое качество изображения..идеально для каждого звонка
Подробнее
Могут ли тепловизоры помочь при перекрытии
Перекрытия чрезвычайно опасны…
Подробнее
ЗАПРОСИТЬ ЦЕНУ ИЛИ БЕСПЛАТНУЮ ДЕМО-ДЕМО
Имя
Фамилия
Адрес электронной почты
Компания/Отдел
Промышленность — Выбирать — Строительство Утилиты Транспорт Пескоструйная обработка/шлифовка Покрытия/покраска Здравоохранение Фармацевтическая Нефтяной газ Пожарно-спасательные Тушение пожаров в дикой местности Правоохранительные органы Общая промышленность/другое MiningMarineGovernment
Номер телефона
Продукт
Страна Select CountryUnited States of AmericaCanadaGermany————AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua & BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaireBosnia & HerzegovinaBotswanaBrazilBritish Indian Ocean TerBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanary IslandsCape VerdeCayman IslandsCentral African RepublicChadChannel IslandsChileChinaChristmas IslandCocos IslandColombiaComorosCongoCook IslandsCosta RicaCote D’IvoireCroatiaCubaCuracaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern TerGabonGambiaGeorgiaGhanaGibraltarGreat ВеликобританияГрецияГренландияГренадаГваделупаГуамГватемалаГвинеяГайанаГаитиГавайиГондурасГонконгВенгрияИсландияИндияИндонезияИранИракИрландияОстров МэнИзраильИталияЯмайкаЯ panJordanKazakhstanKenyaKiribatiKorea NorthKorea SouthKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalaysiaMalawiMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMidway IslandsMoldovaMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNambiaNauruNepalNetherland AntillesNetherlands (Holland, Europe)NevisNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorwayOmanPakistanPalau IslandPalestinePanamaPapua New GuineaParaguayPeruPhilippinesPitcairn IslandPolandPortugalPuerto RicoQatarRepublic of MontenegroRepublic of SerbiaReunionRomaniaRussiaRwandaSt BarthelemySt EustatiusSt HelenaSt Kitts-NevisSt LuciaSt MaartenSt Pierre & MiquelonSt Vincent & GrenadinesSaipanSamoaSamoa AmericanSan MarinoSao Tome & PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSpainSri LankaSudanSurinameSwazilandSwedenSwitzerlandSyriaTahitiTaiwanTajikistanTanz анияТаиландТогоТокелауТонгаТринидад и ТобагоТунисТурцияТуркменистанОстров Теркс и КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияУругвайУзбекистанВануатуГород-государство ВатиканВенесуэлаВьетнамВиргинские острова (Британия)Виргинские острова (США)Остров УэйкУоллис и ФутанаЙеменЗаирЗамбияЗимбабве
Состояние Select StateAlabamaAlaskaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict Of ColumbiaFloridaGeorgiaHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirginiaWashingtonWest VirginiaWisconsinWyoming
5 Digit Zip Code
Канадская провинция АльбертаБританская КолумбияМанитобаНью-БрансуикНьюфаундленд и ЛабрадорСеверо-Западные территорииНовая ШотландияНунавутОнтариоОстров Принца ЭдуардаКвебекСаскачеванЮкон
Штат Германия Баден-ВюртембергБаварияБерлинБранденбургБременГамбургГессенНидерсахсенМекленбург-Передняя ПомеранияСеверный Рейн-ВестфалияРейнланд-ПфальцСаарСаксенСаксен-АнхальтШлезвиг-ГольштейнТюринген
У вас есть предпочтительный дистрибьютор средств безопасности?
Федеральное правительство США? НетДа
Комментарии или вопросы
Я хочу
Сделать запрос
Получить бесплатную демоверсию
Запросить лист продаж
Свяжитесь с нами по телефону
Мы будем рады получить от вас известие.
Напишите нам или позвоните, если у вас есть
вопросы.
Офис
- Bullard Asia Pacific Pte. ООО
- 51 Чанги Бизнес Парк Центральный 2
№ 03-04 Подпись
Сингапур 486066 - Тел.: +65 6745 0556
- Факс: +65 6797 0299
- Свяжитесь с нами
Часы работы
- 9:00 — 17:00 (GMT+8)
California Proposition 65 WARNING:
Cancer and Reproductive Harm – www.P65Warnings.ca.gov.
Propuesta de California 65 ADVERTENCIA:
Cáncer y Daño Reproductivo — www.P65Warnings.ca.gov.
Proposition de la Californie 65 ПРЕДУПРЕЖДЕНИЕ:
Cancer et Troubles de l’appareil reproducteur — www.P65Warnings.ca.gov.
Тепловизор | Инструменты PCE
Тепловыделение: -160×120 (1)33×33 (2)384×288 (2)60×60 (1)
Тип прибора: Встроенный прибор (2)Портативный (3)Трубка (1)
Номер заказа: PCE-TC 24
Тепловизор PCE-TC 24
Тепловизор PCE-TC 24 представляет собой тепловизионную камеру с функцией «картинка в картинке».
Эта тепловизионная камера бесконтактно измеряет температуру от -20 до 380 °C.
Тепловизор подходит для быстрого и простого измерения температуры в доме, распределительных шкафах и т. д.
— Диапазон измерения: -20 … 380 °C
— Поле зрения: 32 x 32 °
— Частота кадров: 9 Гц
— Функция «картинка в картинке»
— Micro-SD карта памяти
Производитель: PCE Instruments
200,00 £
НДС и. поставка
2 года гарантии
Номер заказа: PCE-TC 25
Тепловизор PCE-TC 25
Тепловизор PCE-TC 25 со встроенной цифровой камерой помогает выявлять тепловые проблемы в электроустановках, обнаруживать механические неисправности, проводить профилактические мероприятия. техническое обслуживание и экономия энергии.
— Диапазон измерения: -20 … 380 °C
— Меры, например, точка росы и влажность
— Поле зрения: 32 x 32 °
— Частота кадров: 9 Гц
— Функция «картинка в картинке»
262,00 £
Цена не включает НДС и.
поставка
2 года гарантии
Номер заказа: PCE-TC 28
Тепловизор PCE-TC 28
Тепловизор PCE-TC 28 предназначен для бесконтактного измерения температуры. Для получения точных показаний коэффициент излучения тепловизора можно регулировать в зависимости от цели эксплуатации. Помимо получения инфракрасных изображений, тепловизор также может делать обычные снимки, а также их сочетание благодаря встроенной цифровой камере.
— Диапазон измерения: -20 … 300°C / -4 … 572 °F
— Точность: ±2%, ±2°C / 3,6°F
— Частота записи изображения: 9 Гц
— Камера: 32 x 31 пикселей
Производитель: PCE Instruments
НДС и. поставка
2 года гарантии
Номер заказа: PCE-TC 29
Тепловизор PCE-TC 29
PCE-TC 29 — это тепловизор, используемый для визуального контроля и бесконтактного инфракрасного (ИК) измерения температуры.
Этот недорогой тепловизор, идеально подходящий для промышленного использования в электрических, механических и строительных установках (например, для проверки машин, двигателей или систем отопления, вентиляции и кондиционирования воздуха (HVAC)), фиксирует и сохраняет ИК-разрешение 60 x 60 пикселей. изображения на прилагаемую карту памяти MicroSD.
— Разрешение ИК: 60 x 60 пикселей
— Диапазон измерения температуры: -20 … 300°C / -4 … 572°F
— ИК изображение, визуальное изображение, картинка в картинке
— Локализация горячей/холодной точки
— Поле зрения: 20 x 20°
— Регулируемый коэффициент излучения от 0,1 до 1,0
— Частота записи изображения: 6 Гц
— Хранение данных: Micro SD
Производитель: PCE Instruments
543,00 £
НДС и. доставка
2 года гарантии
Номер заказа: PCE-TC 30N
Тепловизор PCE-TC 30N
Тепловизор PCE-TC 30N для профилактического обслуживания является идеальным инструментом для обслуживания и обслуживания.
Этот тепловизор необходим электрикам, слесарям или обслуживающему персоналу для устранения неисправностей и предотвращения неисправностей электрооборудования, электромеханических устройств, производственных механизмов, систем отопления, вентиляции и кондиционирования воздуха, особенно при работе в суровых условиях.
— ИК-разрешение: 160 x 120 пикселей
— Диапазон измерения: -20 … 450 °C / -4 … 842 °F
— Температурная чувствительность: 70 мК
— Память: 3 ГБ для более чем 20 000 изображения
— 5 различных цветовых палитр
— расположение горячих и холодных точек
— функция «Картинка в картинке»
Производитель: PCE Instruments
563,00 £
НДС и. поставка
2 года гарантии
№ для заказа: PCE-TC 33N
Тепловизор PCE-TC 33N
При профилактическом обслуживании тепловизор высокого разрешения PCE-TC 33N идеально подходит для технического обслуживания или ремонта машин или другого оборудования.
Сердцем тепловизора высокого разрешения PCE-TC 33N является неохлаждаемый микроболометр (неохлаждаемая фокальная матрица) с разрешением 220 x 160 пикселей.
— ИК-разрешение: 220 x 160 пикселей
— Диапазон измерения: -20 … 300°C / -4 … 572°F
— Термическая чувствительность: 70 мК
— Память: 3 ГБ памяти для более чем 20 000 изображений
— 5 различных цветовых палитр
— Расположение горячих и холодных точек
— Функция «Картинка в картинке»
Производитель: PCE Instruments
655,00 £
НДС и. поставка
2 года гарантии
Номер заказа: PCE-PI 400
Тепловизор Камера PCE-PI 400
Тепловизор PCE-PI 400 представляет собой полностью радиометрическое рабочее устройство для записи и отображения температурных изображений и температурных профилей объект в работает. Тепловизор PCE-PI 400 работает не только с новейшими технологиями благодаря интерфейсу USB 2.
0, который позволяет получать тепловизионные изображения в режиме реального времени с 96 изображений в секунду и одновременная запись изображений с частотой 32 Гц, но также эффективна благодаря стационарному и портативному применению.
— Детектор с разрешением 382 x 288 пикселей
— Инфракрасная камера в режиме реального времени с частотой до 80 Гц
— Превосходная тепловая чувствительность
— Интерфейс USB 2.0
N.B. см. PCE-PI 450 для альтернативной тепловой чувствительности и температуры эксплуатации/хранения
Производитель: PCE Instruments
3 516,00 фунтов стерлингов
Цена не включает НДС и. поставка
2 года гарантии
Номер заказа: PCE-PI 450
Тепловизор Камера PCE-PI 450
Тепловизор PCE-PI 450 представляет собой полностью радиометрическое рабочее устройство для записи и отображения температурных изображений и температурных профилей объект в работает.
