Что такое тепловой предохранитель. Как устроен и работает термопредохранитель. Какие бывают виды тепловых предохранителей. Где применяются термопредохранители. Как выбрать и установить тепловой предохранитель.
Что такое тепловой предохранитель и для чего он нужен

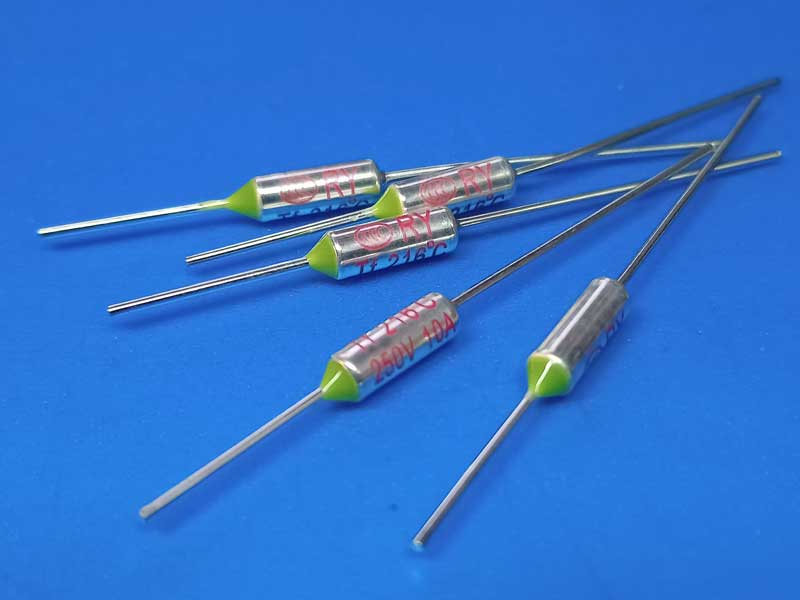

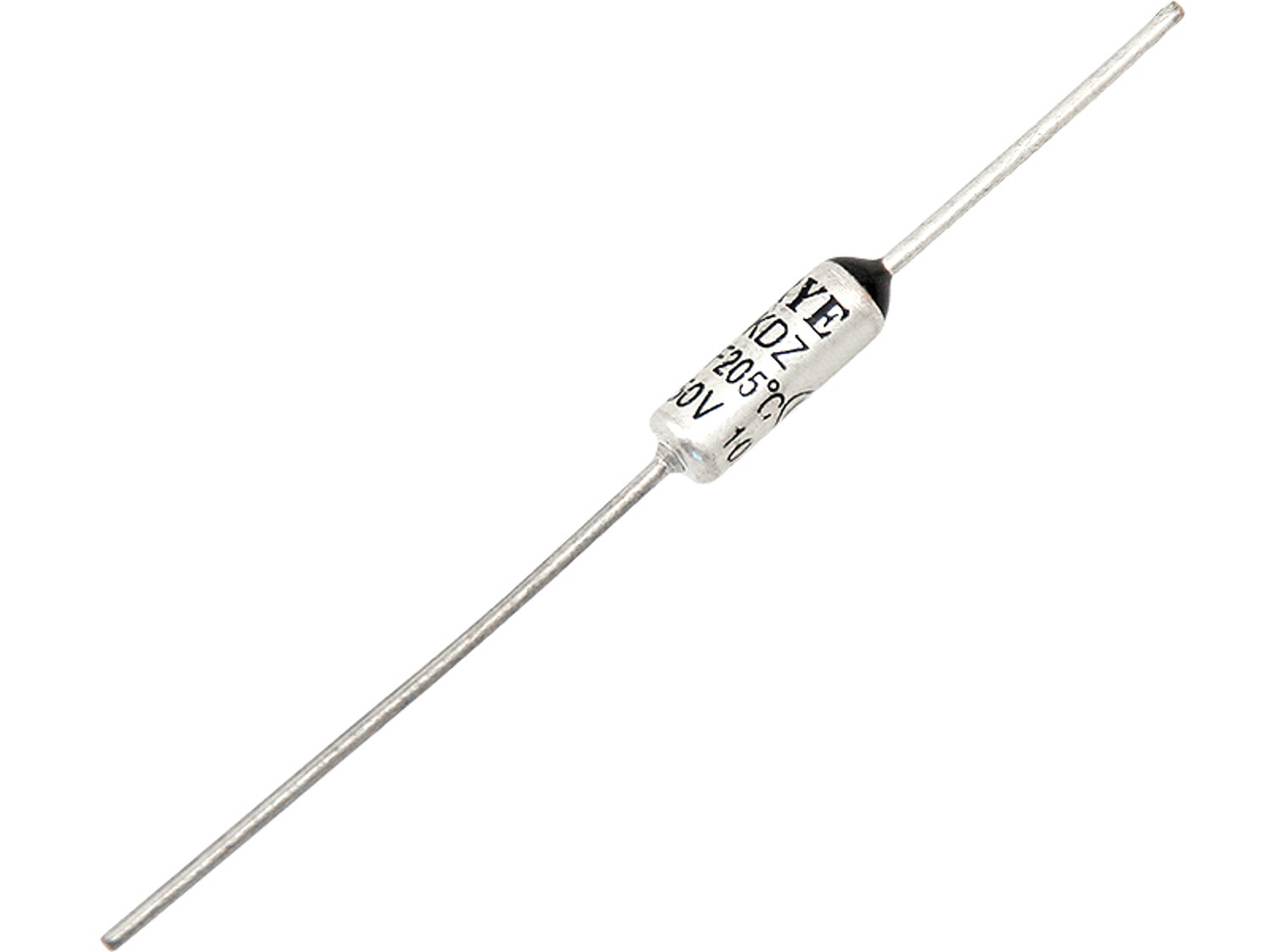

Тепловой предохранитель (термопредохранитель) — это электрический защитный элемент, предназначенный для защиты электроприборов от перегрева. Он автоматически размыкает электрическую цепь при достижении определенной температуры, предотвращая возгорание или повреждение оборудования.
Основные функции теплового предохранителя:
- Защита от перегрева при неисправностях электроприбора
- Предотвращение возгорания при аварийных ситуациях
- Отключение питания при превышении допустимой температуры
В отличие от плавких предохранителей, которые срабатывают при превышении тока, термопредохранители реагируют именно на повышение температуры. Это позволяет защитить оборудование даже при незначительном превышении рабочего тока, но сильном нагреве.
Устройство и принцип работы теплового предохранителя
Типичный тепловой предохранитель состоит из следующих основных элементов:
- Корпус из термостойкого материала
- Контакты для подключения в электрическую цепь
- Термочувствительный элемент (легкоплавкий сплав)
- Пружина или другой размыкающий механизм
Принцип работы теплового предохранителя:
- При нормальной температуре контакты замкнуты, ток свободно проходит через предохранитель
- При нагреве выше заданной температуры термочувствительный элемент плавится
- Пружина разжимается и размыкает контакты
- Электрическая цепь размыкается, питание отключается
После срабатывания тепловой предохранитель не подлежит восстановлению и требует замены. Это гарантирует надежное отключение при аварийной ситуации.
Основные виды тепловых предохранителей
Термопредохранители различаются по конструкции, материалам и температуре срабатывания. Основные виды:
По конструкции:

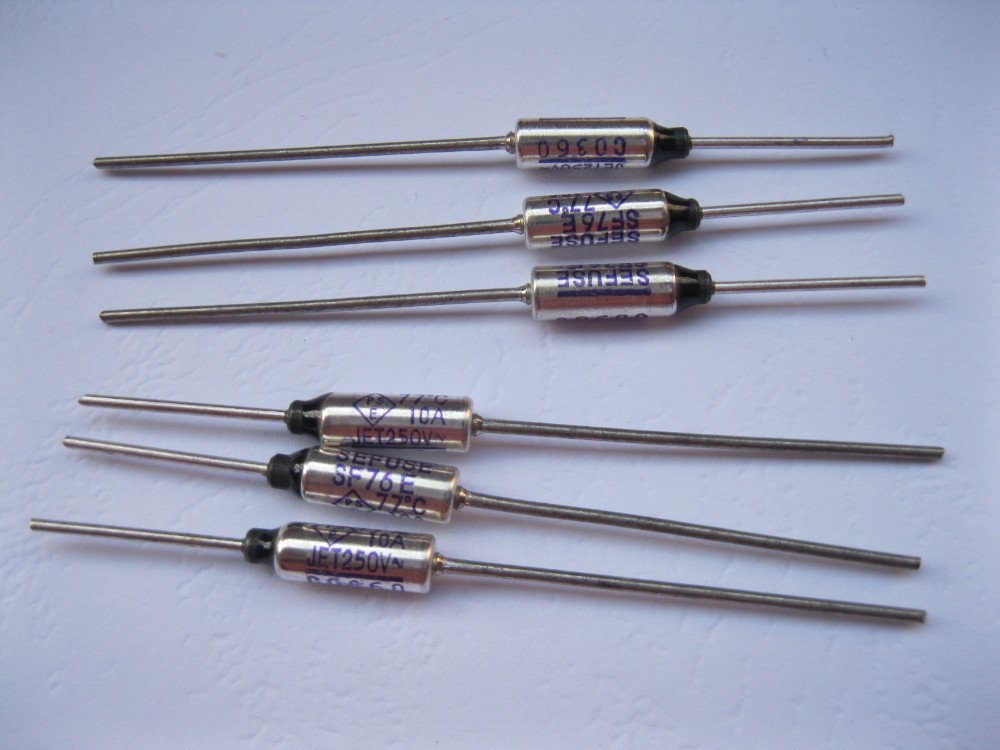

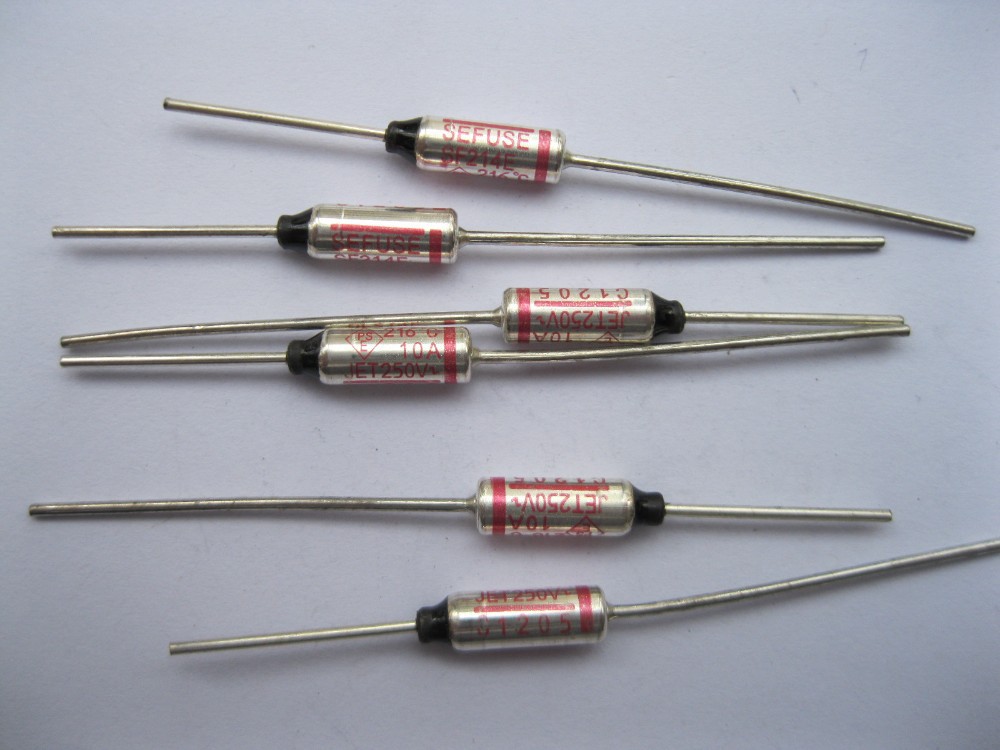

- Трубчатые
- Дисковые
- Квадратные
- Радиальные
По материалу корпуса:
- Металлические
- Пластиковые
- Керамические
По температуре срабатывания:
- Низкотемпературные (70-120°C)
- Среднетемпературные (120-170°C)
- Высокотемпературные (170-240°C)
Выбор конкретного типа теплового предохранителя зависит от особенностей защищаемого оборудования и условий эксплуатации.
Где применяются тепловые предохранители
Термопредохранители широко используются в различной бытовой и промышленной технике:
- Бытовые электроприборы (чайники, кофеварки, утюги)
- Стиральные и посудомоечные машины
- Холодильники и морозильные камеры
- Кондиционеры и обогреватели
- Электродвигатели
- Трансформаторы и блоки питания
- Осветительные приборы
Тепловые предохранители повышают безопасность эксплуатации техники, предотвращая перегрев и возгорание при различных неисправностях.
Как правильно выбрать тепловой предохранитель
При выборе термопредохранителя нужно учитывать следующие параметры:
- Температура срабатывания (должна быть выше рабочей, но ниже опасной)
- Номинальный ток (не менее рабочего тока цепи)
- Номинальное напряжение (не ниже напряжения в цепи)
- Конструкция и размеры (подходящие для монтажа)
- Быстродействие (время срабатывания)
Важно также учитывать условия эксплуатации — влажность, вибрации, агрессивные среды. Для ответственных узлов рекомендуется устанавливать несколько термопредохранителей с разными температурами срабатывания.
Рекомендации по установке и использованию термопредохранителей
Для обеспечения надежной работы тепловых предохранителей следует соблюдать ряд правил:
- Устанавливать вблизи источника тепла, но не допуская прямого нагрева
- Обеспечить хороший тепловой контакт с защищаемым узлом
- Не превышать номинальные параметры по току и напряжению
- Защищать от механических воздействий и вибраций
- Не допускать попадания влаги и агрессивных веществ
- Периодически проверять состояние и при необходимости заменять
При правильном выборе и установке тепловые предохранители обеспечивают надежную защиту оборудования от перегрева и связанных с этим аварийных ситуаций.
Преимущества и недостатки тепловых предохранителей
Термопредохранители имеют ряд достоинств и ограничений по сравнению с другими защитными устройствами.
Преимущества:
- Простая конструкция и низкая стоимость
- Высокая надежность и быстродействие
- Малые размеры
- Не требуют обслуживания
- Защищают именно от перегрева
Недостатки:
- Одноразовое использование (требуется замена после срабатывания)
- Невозможность регулировки температуры срабатывания
- Чувствительность к условиям монтажа
Несмотря на определенные ограничения, тепловые предохранители остаются одним из самых распространенных и эффективных средств защиты от перегрева в бытовой и промышленной технике.
Тепловой предохранитель в категории «Техника и электроника»
Тепловой предохранитель для холодильников Vestfrost 32015858 original
Доставка по Украине
763 грн
Купить
Мир Запчастей — — — Работаем в военное время!
Тепловой предохранитель для холодильника Bosch, Siemens 00172296 original
Доставка по Украине
528 грн
Купить
Мир Запчастей — — — Работаем в военное время!
Тепловой предохранитель для холодильника Bosch, Siemens 00615792 (00604121) original
Доставка по Украине
998 грн
Купить
Мир Запчастей — — — Работаем в военное время!
Тепловой предохранитель для холодильника Bosch 00615792
На складе в г. Запорожье
Доставка по Украине
363 — 573 грн
от 2 продавцов
363 грн
Купить
Best-service
Тепловой предохранитель 20А (Авар) 293.3722 Код/Артикул РЛ 4974
Доставка по Украине
65 — 70 грн
от 2 продавцов
65 грн
Купить
Смак Користі
Тепловой предохранитель 15А (Китай) 293. 3722 Код/Артикул РЛ 2690
Доставка по Украине
77 — 82 грн
от 3 продавцов
77 грн
Купить
Смак Користі
Тепловой предохранитель для холодильников Vestfrost 32015858
Под заказ
Доставка по Украине
558 грн
Купить
TehnoMaster — запчастини для побутовой техніки
Тепловой предохранитель для кофеварки Zelmer 13z014
Доставка из г. Киев
100 грн
Купить
A-кондА — Фирменный онлайн-магазин техники и запчастей Zelmer
Предохранитель тепловой Богдан 60А GP 8-94468664-0
На складе
Доставка по Украине
60 грн
Купить
RomiS Auto Parts
Тепловой предохранитель 15амп
Доставка по Украине
по 246 грн
от 2 продавцов
246 грн
Купить
Instrade
Тепловой предохранитель 10А 293.3722
На складе в г. Харьков
Доставка по Украине
40 грн
Купить
«1000 реле» интернет-магазин автоэлектрики
Тепловой предохранитель 15А (Китай) 293.
3722
На складе в г. Харьков
Доставка по Украине
53 грн
Купить
«1000 реле» интернет-магазин автоэлектрики
Тепловой предохранитель 25А (Китай) 293.3722
На складе в г. Харьков
Доставка по Украине
38 грн
Купить
«1000 реле» интернет-магазин автоэлектрики
Тепловой предохранитель 20А (Авар) 293.3722
На складе в г. Харьков
Доставка по Украине
45 грн
Купить
«1000 реле» интернет-магазин автоэлектрики
Тепловой предохранитель 20А (Китай) 293.3722
На складе в г. Харьков
Доставка по Украине
38 — 46 грн
от 2 продавцов
38 грн
Купить
«1000 реле» интернет-магазин автоэлектрики
Смотрите также
6541908 Тепловой предохранитель Drazice
Доставка по Украине
от 880 грн
Купить
WarmWorld // ВВ — интернет-магазин отопительной техники и запчастей
Тепловой предохранитель для хлебопечки Zelmer
Доставка по Украине
250 грн
Купить
A-кондА — Фирменный онлайн-магазин техники и запчастей Zelmer
Предохранитель тепловой Богдан 60А
Доставка по Украине
40 грн
Купить
ПривозАвто
Термоплавкий предохранитель (ПТР103) Nо Frost (2 провода) C00665718 Indesit, реле тепловое
На складе
Доставка по Украине
247 грн
Купить
ЛАВР ПЛЮС ТОВ Запчасти и расходные материалы для ремонта бытовой техники
Предохранитель тепловой 20А КамАЗ (Россия) 292.
3722
Доставка из г. Конотоп
48.80 грн
Купить
ТОВ «Гарантпостач-К»
Тепловой датчик с предохранителем KSD-2003
Доставка по Украине
100 грн
Купить
Ваш Холод — холодильные компрессоры и комплектующие
Тепловой предохранитель 20А (Китай) 293.3722 Код/Артикул РЛ 2691
Доставка по Украине
55 — 63 грн
от 4 продавцов
55 грн
Купить
Смак Користі
Тепловой предохранитель 25А (Китай) 293.3722 Код/Артикул РЛ 3140
Доставка по Украине
55 — 63 грн
от 4 продавцов
55 грн
Купить
Смак Користі
Тепловой предохранитель 10А 293.3722 Код/Артикул РЛ 1448
Доставка по Украине
58 — 66 грн
от 4 продавцов
58 грн
Купить
Смак Користі
Реле тепловое с термо предохранителем для холодильника INDESIT C00258436
На складе
Доставка по Украине
325 грн
Купить
SLSshop — запчасти для бытовой техники
Тэн для стиральной машины Ariston C00292762 с тепловыми предохранителями 1700W
На складе
Доставка по Украине
256 грн
Купить
Кийсервис — запчасти и аксессуары к бытовой технике
Тепловой предохранитель 40-1082
Доставка по Украине
5 160 — 5 740 грн
от 2 продавцов
от 5 740 грн
Купить
CoolKing
Предохранитель автоматический (тепловой) 15А УАЗ, ГАЗ, ЗИЛ, МАЗ, КАМАЗ
Доставка по Украине
80 грн
Купить
Интернет-магазин «Профессионал»
Предохранитель автоматический (тепловой) 30А УАЗ, ГАЗ, ЗИЛ, МАЗ, КАМАЗ
Доставка по Украине
76 грн
Купить
Интернет-магазин «Профессионал»
Электрические аппараты защиты
Аппарат
защиты – электрический аппарат, автоматически
отключающий защищаемую электрическую
цепь при ненормальных режимах работы.
Предохранители и тепловые реле
Плавкий предохранитель – это коммутационный электрический аппарат, защищающий электроустановку от перегрузок и токов короткого замыкания посредством разрушения специально предусмотренных для этого токоведущих частей под действием тока, превышающего определенное значение.
Характеристики:
Номинальный ток плавкой вставки – это ток, на который рассчитана плавкая вставка для длительной работы. Длительное протекание данного тока не вызывает плавление вставки.
Номинальный ток предохранителя – это ток наибольшей плавкой вставки, предназначенной для данной конструкции предохранителя. На этот ток рассчитана вся токоведущая система.
Предельный
ток отключения (предельная отключающая
способность, предельная коммутационная
способность — ПКС) – это наибольший ток, который предохранитель
может отключить без каких-либо повреждений,
препятствующих его дальнейшей работе
после смены плавкой вставки.
Номинальное напряжение предохранителя – это наибольшее возможное напряжение, на котором может использоваться данный предохранитель. От напряжения зависит и ПКС.
Время — токовая характеристика – это зависимость времени перегорания плавкой вставки от тока (защитная характеристика). Характеристика является обратнозависимой и приводится в паспорте для каждого номинального тока предохранителя. Обратно зависимый характер вытекает из закона Джоуля-Ленца.
Максимальный ток неплавления – это наибольший ток, при котором плавкая вставка не перегорает в течение двух первых часов.
Минимальный ток плавления – то наименьший ток, при котором плавкая вставка должна расплавиться в течение 1-2 часов.
Эффект токоограничения предохранителя – это явление перегорания плавкой вставки раньше, чем ток короткого замыкания достигнет своего установившегося значения.
Тепловое реле – электрический аппарат, применяемый для защиты электрических двигателей и другого электрооборудования от длительных перегрузок
Биметаллический
элемент – жесткое соединение двух металлических
пластин, материалы которых имеют разные
коэффициенты линейного расширения.
При
нагреве пластина изогнется в сторону
материала, имеющего меньший коэффициент
линейного расширения.
Автоматические выключатели и токовые реле
Автоматический выключатель – аппарат защиты, предназначенный для коммутации цепей при аварийных режимах, а также нечастых (от 6 до 30 в сутки) включений и отключений электрических цепей при нормальных режимах работы.
Электромагнитный расцепитель автоматического выключателя – предназначен для защиты цепей от тока короткого замыкания, представляет собой электромагнит, который при определенном токе мгновенно притягивает якорь, в результате чего происходит отключение автоматического выключателя. Многие современные выключатели имеют полупроводниковый расцепитель, который выполняет функции электромагнитного расцепителя.
Тепловой
расцепитель автоматического выключателя – тепловое реле, реагирующее на количество
тепла выделяемое в его нагревательном
элементе и защищающее цепи от перегрузки.
Комбинированный расцепитель – расцепитель, осуществляющий защиту от перегрузки и коротких замыканий, представляет собой комбинацию из двух расцепителей: теплового и электромагнитного.
Расцепитель минимального напряжения – электромагнит, срабатывающий при исчезновении напряжения, или при снижении его до уставки срабатывания расцепителя.
Независимый расцепитель – электромагнит, срабатывающий и отключающий автоматический выключатель при подаче импульса от ключа или кнопки управления.
Параметры автоматических выключателей:
Номинальный ток – ток, прохождение которого допустимо в течении неограниченно длительного времени.
Номинальное напряжение – напряжение при котором может применяться выключатель данного типа.
Предельно
отключаемый ток – ток короткого замыкания, который
может быть отключен автоматическим
выключателем без каких-либо повреждений,
препятствующих его дальнейшей работе.
Номинальный ток расцепителя – ток, прохождение которого в течении неограниченного времени не вызывает срабатывание расцепителя.
Ток уставки расцепителя – наименьший ток, при прохождении которого расцепитель срабатывает.
Уставка тока
Отсечка тока – уставка тока электромагнитного расцепителя на мгновенное срабатывание.
Нерегулируемый автоматический выключатель – автоматический выключатель, у которго отсутствует возможность регулирования уставки расцепителя в процессе эксплуатации. Расцепитель автоматического выключателя отрегулирован заводом-изготовителем в расчете на определенный номинальный ток.
Регулируемый
автоматический выключатель – аппарат, у которого имеется возможность
воздействуя на механическую систему
или специальное устройство, отрегулировать
время срабатывания расцепителя.
Селективный автоматический выключатель – аппарат, срабатывающий с выдержкой времени и позволяющий осуществлять селективную защиту сетей путем установки автоматических выключателей с разной выдержкой времени: наименьшей у потребителя и ступенчато возрастающей к источнику питания.
Что такое термопредохранитель и как он работает?
Каталог
Ⅰ Что такое плавкий предохранитель? |
Ⅱ Какова структура Fuse? |
Ⅲ Как можно классифицировать плавкие предохранители? |
Ⅳ Каковы характеристики термопредохранителя? |
Ⅴ Какие бывают типы термопредохранителей? |
Ⅵ Как работает термопредохранитель? |
ⅶ Меры предосторожности для теплового предохранителя |
ⅷ Некоторые часто задаваемые вопросы о термическом предохранителе |
ⅰ Что такое тепловый ветер?
Плавкий предохранитель — это новый тип электрического элемента защиты от перегрева.
Такой элемент обычно устанавливается в электроприборах, подверженных нагреву. Как только электрический прибор выйдет из строя и выделит тепло, когда температура превысит ненормальную температуру, плавкий предохранитель автоматически отключит электропитание, чтобы предотвратить возгорание электрического прибора.
Термопредохранитель такой же, как и знакомый нам предохранитель. Обычно он служит только в качестве мощного пути в цепи. Если он не превышает своего номинального значения во время использования, он не перегорает и не окажет никакого влияния на цепь. Он включит предохранитель и отключит цепь питания только в том случае, если электроприбор перестанет генерировать ненормальную температуру. Это отличается от предохранителя с плавким предохранителем, который перегорает за счет тепла, выделяемого, когда ток в цепи превышает номинальный.
Ⅱ Какова структура Fuse?
Как правило, предохранитель состоит из трех частей: одна из них представляет собой расплавленную часть, представляющую собой сердцевину предохранителя, которая отключает ток при перегорании.
Плавка одного и того же типа и спецификации предохранителя должна иметь одинаковый материал, одинаковые геометрические размеры и значение сопротивления. Оно должно быть как можно меньше и равномернее. Самое главное, чтобы характеристики плавления были одинаковыми. Бытовые предохранители обычно изготавливают из свинцово-сурьмяных сплавов.
Второй — электродная часть, обычно две. Это важная часть связи между расплавом и контуром. Он должен иметь хорошую электропроводность, не должен создавать явного контактного сопротивления при установке; в-третьих, это часть кронштейна, расплав предохранителя, как правило, тонкий и мягкий, функция кронштейна состоит в том, чтобы зафиксировать расплав и сделать три части жестким целым для легкой установки и использования. Он должен иметь хорошую механическую прочность, изоляцию, теплостойкость и огнестойкость, и не должны ломаться, деформироваться, сжигаться или замыкаться накоротко во время использования.
Ⅲ Как можно классифицировать плавкие предохранители?
Термопредохранитель можно разделить на:
В зависимости от материала: его можно разделить на металлический корпус, пластиковый корпус, корпус из оксидной пленки
В зависимости от температуры: его можно разделить на 73 градуса 99 77 градусов 94 градуса 113 градусов 121 градус 133 градуса 142 градуса 157 градусов 172 градуса 192 градуса.
..
• Характеристики часто используемых предохранителей
Ⅳ Каковы характеристики плавкого предохранителя?
Термопредохранитель имеет характеристики точной температуры плавления, высокого выдерживаемого напряжения, небольшого размера и низкой стоимости. Корпус термопредохранителя отмечен номинальным значением температуры и номинальным значением тока, его нетрудно идентифицировать, и он очень удобен в использовании. Его можно широко использовать в электрооборудовании, электронагревательном оборудовании и практических электроприборах для защиты от перегрева. Термопредохранитель в основном имеет следующие параметры:
①Номинальная температура: иногда называемая рабочей температурой или температурой плавления, она относится к температуре, при которой температура поднимается до температуры плавления со скоростью 1°C в минуту в условиях холостого хода.
②Точность плавления: относится к разнице между фактической температурой плавления плавкого предохранителя и номинальной температурой.
③Номинальный ток и номинальное напряжение: Как правило, номинальный ток и напряжение плавкого предохранителя имеют определенный запас, обычно 5 А и 250 В.
Плавкий предохранитель представляет собой одноразовый защитный элемент. Его использование зависит не только от работоспособности самого элемента, но и от того, как правильно выбрать и установить термопредохранитель. Плавкий предохранитель обычно подключается последовательно в цепи, когда он используется. Поэтому при выборе термопредохранителя его номинальный ток должен быть больше тока, используемого в цепи. Никогда не допускайте, чтобы ток через плавкий предохранитель превышал указанный номинальный ток. Перед выбором номинальной температуры термопредохранителя необходимо понять и измерить разницу температур между защищаемой температурой и местом установки посадочного предохранителя.
Кроме того, продолжительность плавления и наличие вентиляции также тесно связаны с выбором номинальной температуры плавкого предохранителя.
Ⅴ Какие бывают типы плавких предохранителей?
Существует множество способов изготовления плавкого предохранителя. Ниже приведены три наиболее распространенных:
• Первый тип: Органический термопредохранитель
Он состоит из подвижного контакта (скользящего контакта), пружины (пружины) и плавкого тела (электрически непроводящая термотаблетка). ). Перед срабатыванием плавкого предохранителя ток течет от левого вывода к скользящему контакту и течет через металлическую оболочку к правому выводу. Когда внешняя температура достигает заданной температуры, органический расплав плавится и пружина сжатия расшатывается. То есть пружина разжимается, и скользящий контакт отделяется от левого вывода. Цепь размыкается, и ток между скользящим контактом и левым выводом отключается.
• Второй тип: Фарфоровый трубчатый термопредохранитель
Он состоит из осесимметричного свинца, легкоплавкого сплава, который можно плавить при заданной температуре, специального состава для предотвращения его плавления и окисления, и керамический изолятор.
Когда температура окружающей среды повышается, специфическая смесь смолы начинает разжижаться. Когда он достигает точки плавления, с помощью смеси смол (увеличивающей поверхностное натяжение расплавленного сплава) расплавленный сплав быстро сжимается в форму, центрированную на выводах на обоих концах под действием поверхностного натяжения. Шаровидная форма, тем самым постоянно отключая цепь.
• Третий тип: термопредохранитель с квадратным корпусом
Кусок проволоки из легкоплавкого сплава подсоединяется между двумя контактами термопредохранителя. Проволока из легкоплавкого сплава покрыта специальной смолой. Ток может течь от одного вывода к другому. Когда температура вокруг термопредохранителя поднимается до его рабочей температуры, легкоплавкий сплав плавится и сжимается в сферическую форму и прикрепляется к концам двух штифтов под действием поверхностного натяжения и с помощью специальной смолы. Таким образом, цепь постоянно отключается.
Ⅵ Как работает термопредохранитель?
Когда ток течет по проводнику, проводник выделяет тепло из-за сопротивления проводника.
А теплотворная способность соответствует этой формуле: Q=0,24I2RT; где Q — теплотворная способность, 0,24 — константа, I — ток, протекающий через проводник, R — сопротивление проводника, а T — время прохождения тока через проводник.
Согласно этой формуле, нетрудно увидеть простой принцип работы предохранителя. При определении материала и формы предохранителя относительно определяется его сопротивление R (если не учитывать температурный коэффициент сопротивления). Когда через него протекает ток, он будет выделять тепло, и его теплотворная способность будет увеличиваться с увеличением времени.
Ток и сопротивление определяют скорость выделения тепла. Конструкция предохранителя и состояние его установки определяют скорость рассеивания тепла. Если скорость тепловыделения меньше скорости теплоотдачи, предохранитель не сгорит. Если скорость тепловыделения равна скорости теплоотдачи, то он долго не расплавится. Если скорость тепловыделения больше скорости теплоотдачи, то будет выделяться все больше и больше тепла.
И поскольку он имеет определенную теплоемкость и качество, увеличение тепла проявляется в повышении температуры. Когда температура поднимается выше точки плавления предохранителя, предохранитель перегорает. Так работает предохранитель. Из этого принципа мы должны знать, что вы должны тщательно изучить физические свойства материалов, которые вы выбираете при проектировании и производстве предохранителей, и убедиться, что они имеют согласованные геометрические размеры. Потому что эти факторы играют решающую роль в нормальной работе предохранителя. Точно так же, когда вы его используете, вы должны установить его правильно.
Ⅶ Меры предосторожности для плавкого предохранителя
Для обеспечения нормальной работы предохранителя необходимо соблюдать следующие пункты:
1 Каждый плавкий предохранитель имеет номинальные ток и напряжение, температуру плавления (Tf), рабочую температуру (Th), и максимальная температура (Tm), которую необходимо использовать при заданных параметрах.
2 При выборе места установки предохранителя будьте осторожны, чтобы не перенести нагрузку на предохранитель из-за вибрации готового изделия и смещения других принадлежностей.
3 Он должен быть установлен в месте, где температура не поднимется выше максимальной рабочей температуры после срабатывания плавкого предохранителя.
4 Нельзя использовать в жидкостях или в машинах, где поддерживается влажность выше 95%.
5 Плавкий предохранитель следует устанавливать в месте, которое может воспринимать только источник тепла плавкого предохранителя. Когда это неизбежно в конструкции, следует установить тепловой барьер. Например, при установке на нагреватель следите за тем, чтобы не подключать напрямую, чтобы предотвратить нагрев горячего провода к термопредохранителю 9.0008
6 Для увеличения тока плавкого предохранителя, если он подключен параллельно или продолжает пропускать перегрузки по току и перенапряжению, внутренний контакт плавкого предохранителя будет поврежден, что повлияет на его нормальную работу.
Поэтому его нельзя использовать в вышеуказанных условиях.
Хотя конструкция плавкого предохранителя отличается высокой надежностью, количество нештатных ситуаций, с которыми может справиться один плавкий предохранитель, все же ограничено. В сочетании с искусственными или непредсказуемыми форс-мажорными обстоятельствами термопредохранитель поврежден и не может нормально функционировать, а цепь не может быть отключена вовремя, когда машина выходит из строя. Поэтому при перегреве машины, когда неправильное действие непосредственно влияет на тело человека, когда нет устройства отключения цепи, кроме предохранителя, и когда требуется высокая степень безопасности, два или более термопредохранителей с разными предохранителями следует использовать температуры.
Ⅷ Некоторые часто задаваемые вопросы о плавких предохранителях
1. Чем плавкий предохранитель отличается от электрического предохранителя?
Электропредохранитель — это общее название плавкого предохранителя.
Термопредохранитель бывает двух типов.
Тот, который плавится при определенной высокой температуре
Тот, который отключается при минусовой температуре по мере необходимости.
Термопредохранитель Hypo изготовлен из биометалла, но простой электрический термопредохранитель может быть изготовлен из любого металла или сплава.
Есть еще один предохранитель, который не перегорает, но отключает электрическую цепь. Это называется магнитным предохранителем. Это используется в автоматическом выключателе.
2. Являются ли плавкие предохранители универсальными?
Если под «универсальным» вы подразумеваете «один размер подходит всем», то нет. Термопредохранители бывают разных температур. Единственные, которые я купил, — это замена вышедшим из строя кофеваркам, и я выбрал те, которые рассчитаны на температуру около 110 * C с соответствующей мощностью по току. Ничего другого не искал, но должны существовать агрегаты большей мощности по току.
Для тех, кто не сталкивался с этими устройствами, скажу, что они работают как любые другие предохранители в том смысле, что они устанавливаются последовательно с источником питания, но сконструированы так, чтобы быть относительно нечувствительными к току и размыкаться, когда их температура превышает расчетную точку. Ценное защитное устройство в обогреваемых приборах.
3. Как проверить термопредохранитель осушителя?
Прежде всего, поймите, что как только определенный ток проходит через любой предохранитель, он перегорает и подлежит только замене, но не ремонту. Итак, единственный тест, который вы действительно хотите сделать, это посмотреть, может ли предохранитель проводить электричество. Отсоедините кабель питания и отсоедините любой конец плавкого предохранителя. Подключите любой дешевый омметр к свободному концу и другому концу. Если вы получите показания, вы можете считать, что предохранитель исправен. Нет счетчика? В этом случае вы можете использовать старую лампу от фонарика (не светодиодную), а также батарейку и кусок провода для проверки предохранителя.
Прижмите основание лампочки к одному узлу аккумулятора, одновременно прижимая противоположный конец аккумулятора к одному из двух соединений предохранителя. В то же время держите тестовый провод между боковой частью лампы и другим проводом предохранителя. Если предохранитель исправен, лампочка загорится.
4. Как узнать, перегорел ли мой плавкий предохранитель?
С помощью цифрового или аналогового мультиметра или других приборов для измерения сопротивления проверьте сопротивление на плавком предохранителе (желательно, когда он находится вне цепи, что может повлиять на показания). Ом или меньше, в зависимости от его номинала), предохранитель все еще работает. Если вы читаете обрыв цепи, предохранитель перегорел и его необходимо заменить.
5. Как проверить предохранитель с помощью мультиметра?
Проверка подключения — лучший способ проверки предохранителя. Предохранитель работает до тех пор, пока две его клеммы соединены проводом, т.
е. две клеммы предохранителя закорочены.
Если проверка подключения не пройдена, значит предохранитель не работает. Однако может возникнуть случай, если в предохранителе используется неподходящий материал. Однако соединения может и не быть, проверка сопротивления между двумя клеммами даст небольшое ненулевое значение. Даже в таких случаях мы говорим, что предохранитель исправен. Однако такие случаи встречаются редко, и если они случаются, мы не считаем их хорошим предохранителем (по крайней мере, для устройств малой мощности, таких как домашнее хозяйство)
6. Какова функция плавкого предохранителя электровентилятора?
Когда масло в дешевых подшипниках скольжения в дешевом двигателе с экранированными полюсами становится липким, двигатель начинает потреблять больше тока и нагреваться. Если двигатель своевременно не смазывать, в конечном итоге подшипники скольжения застревают, и ротор не будет вращаться. Это приводит к заблокированному ротору, и обмотки потребляют больше тока и производят больше тепла, чем они могут рассеять, без воздушного потока над ними для обеспечения охлаждения.
В конце концов, эмалевая изоляция разрушается и становится достаточно горячей, чтобы дымить, что может привести к короткому замыканию витков, которые потребляют еще больше тока.
Плавкий предохранитель — это защитное устройство, предотвращающее возгорание дешевого двигателя. Иногда можно заменить предохранитель и повторно смазать подшипники, чтобы прослужить еще год или два, если обмотки не обесцветились от перегрева, но можно быть уверенным, что конец близок. Лучше приобрести двигатель вентилятора с закрытыми шарикоподшипниками. Они стоят дороже, но служат намного дольше и обычно предупреждают вас, издавая дребезжащий звук, когда подшипники начинают изнашиваться, а не бесшумно заедают.
7. Какой материал используется для изготовления электрических предохранителей и почему?
Электрические плавкие предохранители обычно изготавливаются из материалов с низкой температурой плавления. Он действует как путь с низким сопротивлением, когда ток, протекающий через него, превышает его номинал даже на небольшую величину.
Это делается для защиты электрического устройства от повреждения. Таким образом, он действует как устройство защиты от перегрузки по току. Во время неисправностей, особенно короткого замыкания, когда внезапно протекают большие токи, плавкая проволока нагревается и плавится, тем самым предотвращая возникновение повреждений и возгораний. Плавкие провода вообще изготавливаются из нихрома и т.п.
8. Что такое предохранитель?
Это защитное устройство, используемое для защиты цепи от перегрузки по току. Его основным компонентом является металлическая проволока/полоса, которая плавится, когда через нее протекает слишком большой ток, и, таким образом, прерывает ток. Этот элемент может быть изготовлен из цинка, меди, серебра, алюминия или некоторых сплавов. Корпус взрывателя изготавливается из керамики, стекла, стеклопластика, формованных слюдяных ламинатов или формованного прессованного волокна.
9. В чем разница между предохранителем и автоматическим выключателем?
Предохранитель — это такой тип устройства, который разрывает цепь один раз при перегрузке по току в цепи.
вы не можете разорвать цепь или открыть-закрыть по вашему выбору.
Выключатель — это такое электрооборудование, которое отключается при перегрузке по току, других неисправностях в цепи. вы можете легко управлять выключателем для размыкания и замыкания цепи, это такой тип автоматического выключателя. В основном большие выключатели в основном управляются с помощью реле.
10. Что вызывает перегорание предохранителей?
Предохранитель — это защитное устройство, которое должно защищать остальную часть цепи от (большего) повреждения при возникновении НЕИСПРАВНОСТИ в цепи. Это может быть вызвано:
- отказом компонента
- неисправность проводки
- размещение в цепи нагрузки, превышающей безопасный уровень цепи.
Обратите внимание, что некоторые цепи (например, двигатели) могут иметь очень большой пусковой ток, и для этого типа нагрузки разработаны специальные плавкие предохранители.
Лучшие продажи диода
| Фото | Деталь | Компания | Описание | Цена (долл. США) |
Альтернативные модели
| Деталь | Сравнить | Производители | Категория | Описание |
Заказ и качество
| Изображение | Произв. Деталь № | Компания | Описание | Пакет | ПДФ | Кол-во | Цена (долл. США) |
Поделиться
Этот элемент срабатывает только один раз, что означает, что после прерывания подачи электрического тока вы должны заменить компонент перед его повторным запуском. В основе его конструкции лежит плавкий вкладыш (из металлических или полимерных соединений), удерживающий пружину. После достижения заданной температуры пружина освобождается и размыкает контакты, что в свою очередь разрывает цепь. Благодаря развитию технологий диапазон безопасной рабочей температуры действительно широк – он может доходить даже до 240 градусов Цельсия. Термопредохранитель можно охарактеризовать как имеющий очень низкое сопротивление и способность проводить большие переменные токи, до 15-20А. Его цена обычно невысока, но в то же время он эффективен во многих системах. Предохранители этого типа использовались в трансформаторах, промышленных машинах и бытовом оборудовании, таком как сушилка или кофеварка.
И то, и другое вызывает большие опасения по поводу долговечности и безопасности электрических систем, и для предотвращения неисправностей следует использовать соответствующие типы предохранителей. Без него вы рискуете начать пожар. До достижения порога температуры срабатывания предохранитель действует как штатная часть цепи и не нарушает нормальную работу. При обнаружении высоких температур предохранитель срабатывает и размыкает цепь, отключая питание от системы.
Первым очевидным признаком перегорания термопредохранителя является то, что устройство перестало работать. Однако, поскольку существует потенциально бесчисленное множество причин, по которым данное устройство перестало работать за раз, вам придется вручную проверять, не перегорели ли они. Некоторые устройства также могут продолжать работать после перегорания их плавкого предохранителя, при этом некоторые функции будут отсутствовать — например, если в сушилке перегорел плавкий предохранитель, сушилка может продолжать работать, но не выделять тепла. Эти предохранители также используются в кофеварках или в двигателе вентилятора, и перегоревший предохранитель также может быть причиной неисправности термостата.
Ваш мультиметр будет иметь два щупа — черный и красный. Настройте мультиметр на измерение сопротивления (используйте минимальное возможное значение) и включите мультиметр, если он имеет отдельный выключатель питания.
Органические термопредохранители используют в своей конструкции органический элемент, как следует из названия. Он плавится после того, как окружающая среда достигает определенного уровня температуры, ослабляя пружину, спрятанную внутри предохранителя, и разрывая цепь. В других типах предохранителей используется термопаста, которая плавится при чрезмерной температуре. После этого компаунд сжимается и отделяется, собираясь вокруг вывода с каждой стороны и разрывая непрерывность цепи.
Если вы ищете предохранители большой мощности для требовательного устройства, рассмотрите возможность использования промышленных предохранителей.
