Что такое термисторы NTC. Какие бывают виды термисторов с отрицательным температурным коэффициентом. Каковы основные характеристики и преимущества термисторов NTC. Где применяются термисторы NTC в промышленности и быту.
Что такое термистор NTC и как он работает
Термистор NTC (Negative Temperature Coefficient) — это полупроводниковый резистор, сопротивление которого уменьшается с ростом температуры. Принцип работы основан на свойствах полупроводниковых материалов изменять проводимость при нагревании.
Основные характеристики термисторов NTC:
- Высокая чувствительность к изменениям температуры
- Нелинейная зависимость сопротивления от температуры
- Широкий диапазон сопротивлений (от нескольких Ом до МОм)
- Компактные размеры
- Низкая стоимость

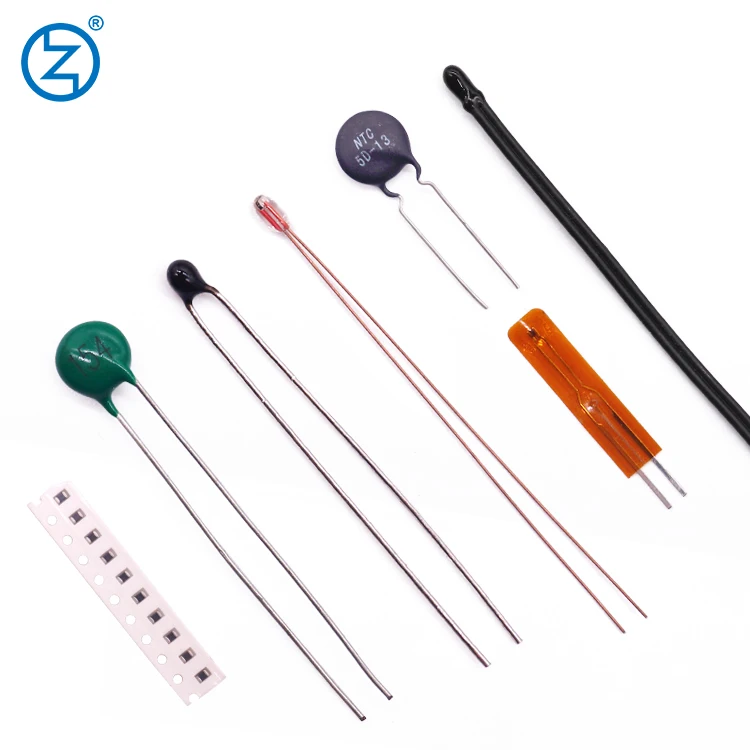

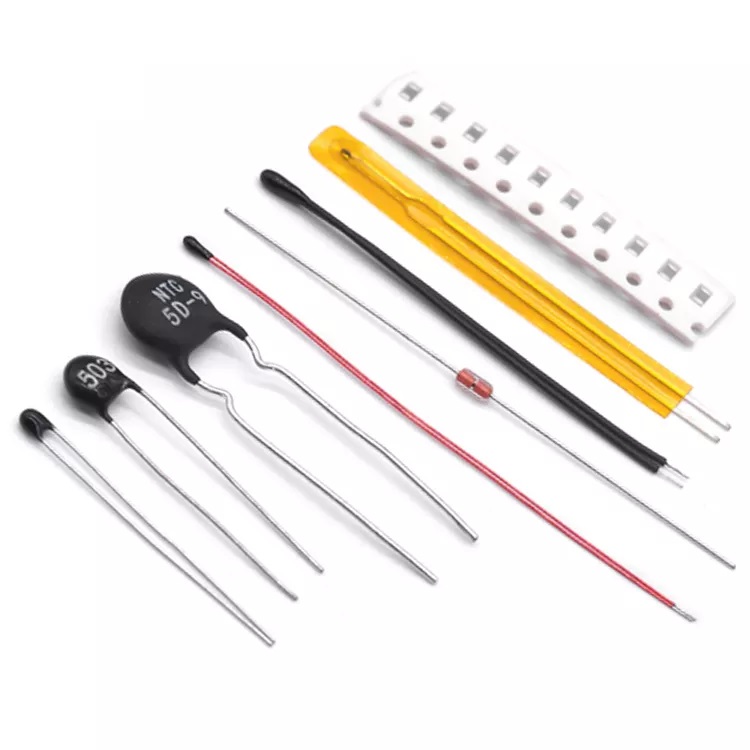

Виды термисторов NTC по конструкции
Существует несколько основных типов термисторов NTC по конструктивному исполнению:

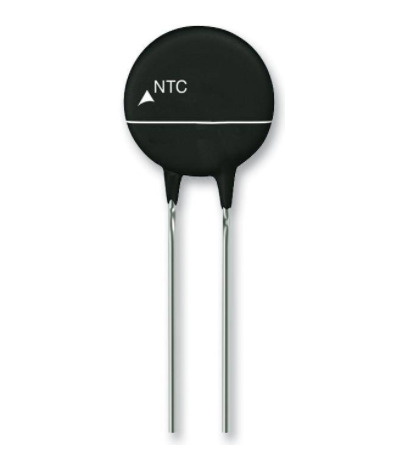

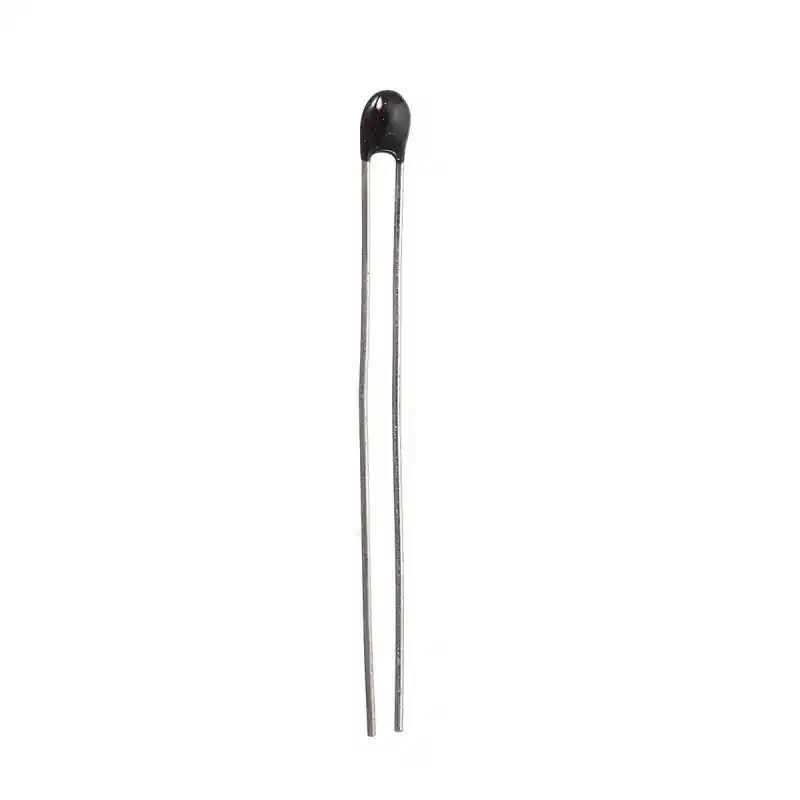

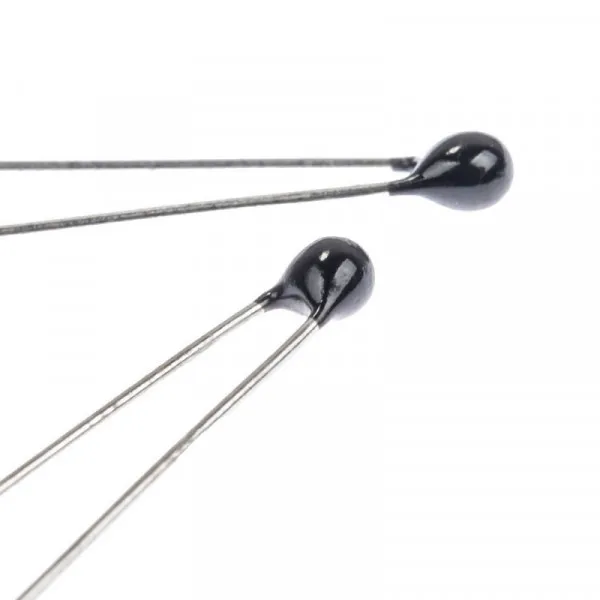

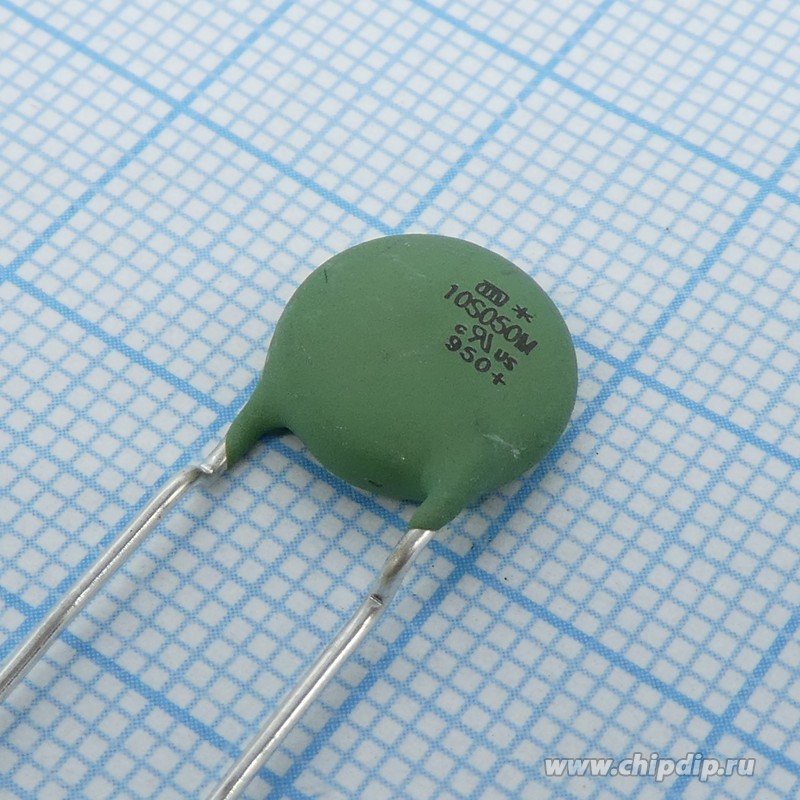

Термисторы в эпоксидном корпусе
Это наиболее распространенный тип. Чувствительный элемент покрыт эпоксидной смолой, что обеспечивает защиту от влаги и механических воздействий. Выпускаются с различными типами выводов.

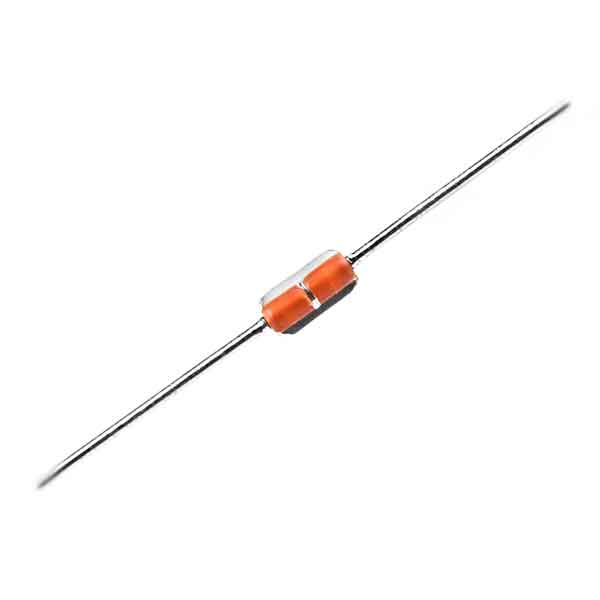

Термисторы в стеклянном корпусе
Отличаются повышенной стабильностью характеристик и могут работать при более высоких температурах по сравнению с эпоксидными. Но более хрупкие и дорогие.
Чип-термисторы
Миниатюрные безвыводные термисторы для поверхностного монтажа. Применяются в компактной электронике.
Термисторы в металлическом корпусе
Обеспечивают наилучшую защиту чувствительного элемента. Используются в тяжелых условиях эксплуатации.
Основные параметры термисторов NTC
При выборе термистора необходимо учитывать следующие ключевые характеристики:
- Номинальное сопротивление при 25°C
- Температурный коэффициент сопротивления
- Диапазон рабочих температур
- Максимальная рассеиваемая мощность
- Постоянная времени
- Допуск сопротивления
Преимущества термисторов NTC перед другими датчиками температуры
Термисторы NTC обладают рядом достоинств по сравнению с другими типами температурных сенсоров:
- Высокая чувствительность, особенно в диапазоне от -50°C до +150°C
- Быстрый отклик на изменение температуры
- Небольшие размеры
- Простота схемы включения
- Низкая стоимость
Благодаря этим преимуществам термисторы NTC широко применяются для измерения и контроля температуры в различных отраслях.
Области применения термисторов NTC
Термисторы с отрицательным ТКС используются во многих сферах:
Бытовая техника
В холодильниках, стиральных машинах, кондиционерах термисторы контролируют температуру для оптимальной работы устройств.
Автомобильная электроника
Термисторы измеряют температуру двигателя, масла, охлаждающей жидкости в современных автомобилях.
Промышленное оборудование
Используются для мониторинга температуры в производственных процессах, системах вентиляции и кондиционирования.
Медицинская техника
Термисторы применяются в электронных термометрах, аппаратах ИВЛ, инкубаторах и другом медоборудовании.
Ведущие производители термисторов NTC
На рынке представлена продукция многих компаний, специализирующихся на производстве термисторов:
- Epcos (TDK)
- Vishay
- Murata
- AVX
- Panasonic
- Semitec
- Thinking Electronic
Какого производителя выбрать? Это зависит от конкретных требований к характеристикам, надежности и стоимости термисторов для вашего применения.
Особенности монтажа и подключения термисторов NTC
При использовании термисторов NTC следует соблюдать некоторые правила:
- Избегать механических напряжений на выводах термистора
- Обеспечить хороший тепловой контакт с измеряемым объектом
- Учитывать саморазогрев термистора измерительным током
- Правильно выбирать схему включения термистора
Какую схему подключения термистора лучше использовать? Для повышения точности измерений часто применяют мостовые схемы или специализированные микросхемы.
Калибровка и тестирование термисторов NTC
Для обеспечения точности измерений термисторы NTC необходимо периодически калибровать. Процесс калибровки включает:
- Измерение сопротивления термистора при нескольких эталонных температурах
- Расчет коэффициентов температурной зависимости
- Ввод полученных коэффициентов в измерительную систему
Как часто нужно проводить калибровку? Это зависит от требуемой точности измерений и условий эксплуатации термистора.
Тенденции развития технологии термисторов NTC
Основные направления совершенствования термисторов NTC:
- Повышение стабильности характеристик
- Расширение диапазона рабочих температур
- Улучшение линейности характеристик
- Миниатюризация
- Интеграция с цифровыми интерфейсами
Какие инновации ожидаются в ближайшем будущем? Ведутся разработки «умных» термисторов с встроенными функциями самодиагностики и калибровки.
