Как подключить 2-клавишный выключатель на два контура освещения

В этом обзоре подробно рассмотрим, как подключить двухклавишный выключатель на два контура освещения в квартире или частном доме.

Причем обратите внимание, что речь в данном случае идет об установке двух выключателей, чтобы можно было управлять освещением из разных мест.

Читайте также: Как по уму сделать гидроизоляцию в ванной комнате

Собственно, ничего сложного здесь нет, однако имеются некоторые важные нюансы, которые не помешает знать начинающим электрикам и домашним мастерам.

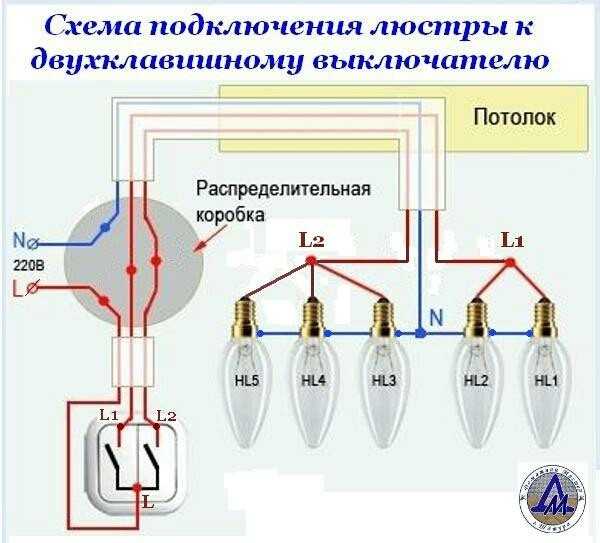

Итак, допустим, нужно подключить два двухклавишных выключателя к двум источникам питания или к одной люстре, разделенной на два независимых контура. Для этого потребуется установить 2 подрозетника в тех местах, откуда хотите управлять освещением.

После этого, естественно, надо будет установить сами источники света, а затем можно приступать к подключению проводов и монтажу самих двухклавишных выключателей.

Основные этапы работ

Первым делом необходимо соединить три провода заземления: один от питающего кабеля и два от источников питания. Обратите внимание, что все кабеля в данном случае трехжильные сечением 1,5 квадрата.

Читайте также: Как правильно построить перегородку из стеклоблоков

После этого таким же образом нужно будет соединить три нулевых провода, идущих от контуров освещения и питающего кабеля. Для соединения проводов мастер использует клеммники (можно использовать Wago или обычные винтовые).

На последнем этапе работ останется только соединить при помощи клемм оставшиеся провода и подключить двухклавишные выключатели, в соответствии со схемой производителя.

Подробнее о том, как подключить двухклавишный выключатель на два контура освещения, можно посмотреть в видеоролике на сайте.

Как подключить двухклавишный проходной выключатель с двух / трех мест, схема подключения

Как правильно подключить проходные выключатели

Читайте также: Как сделать кухонную стойку своими руками

В больших коттеджах и загородных домах часто используются проходные выключатели. Иногда их устанавливают даже в просторных трех- или четырехкомнатных квартирах.

Проходные выключатели удобны тем, что позволяют включить свет в каком-либо помещении в одном месте, а выключить его — в другом.

Например, вам нужно пройти по длинному коридору ночью. Включили свет выключателем, который установлен в начале коридора, а выключили уже вторым выключателем — в конце коридора. Согласитесь, это удобно?

Многие люди, которые не являются профи в электрике, не знают, как правильно подключить проходные выключатели в доме.

Читайте также: С какой стороны правильно подключать провод к автоматическому выключателю

В этом обзоре подробно рассмотрим классическую схему подключения, которая будет понятна даже новичкам.

Подключение проходных выключателей

К выключателям необходимо подключить трехжильный кабель. Один из проводов (в данном случае — красный) подключается к общему контакту.

Подключение проводки выполняется в распределительной коробке. В нее нужно завести два трехжильных кабеля от выключателей и два двухжильных кабеля: один питающий, второй — от самого светильника (лампочки).

Сначала фазный провод питающего кабеля надо соединить с красным проводом одного из выключателей. А нулевой провод питающего кабеля нужно соединить с «нулем» источника освещения.

На следующем этапе два синих и два желто-зеленых провода, которые идут от проходных выключателей, необходимо будет соединить между собой.

Потом останется только соединить красный провод от светильника с красным проводом второго проходного выключателя. Соединения нужно обмотать изолентой.

Ещё один способ, как подключить проходной выключатель

В данном обзоре автор подробно расскажет, как подключить проходной выключатель в квартире или частном доме.

Для чего это нужно?

Все просто! Проходной выключатель удобен тем, что позволяет управлять освещением из двух независимых мест!

Советуем вам также прочитать статью-обзор на тему: как подключить 2-х клавишный выключатель.

Немного теории

Проходной выключатель фактически выключателем не является — это переключатель, который переключает фазу с одного провода на другой.

Проходных выключателей необходимо как минимум два, но их может быть и больше.

Читайте также: как подключить сразу три проходных выключателя.

Схема подключения

К первому проходному выключателю подключается фазный провод. Нулевой провод подключается уже к осветительному прибору.

Далее берем второй проходной выключатель, и подключаем его к тому же осветительному прибору.

После этого соединяем два проходных выключателя между собой двумя проводами, установив их в одни и те же разъемы.

Подробно о том, как подключить проходной выключатель самостоятельно, можно посмотреть на видео ниже.

Возможно, вас также заинтересует: как сделать для мастерской электрическую вилку с встроенным выключателем.

Своим опытом с нами поделился автор YouTube канала Valera Nebo, за что ему большое спасибо!

Как подключить проходной выключатель. Схема подключения проходного выключателя

Как самостоятельно подключить три проходных выключателя

Вариант подключения с тремя выключателями, хоть и очень редко встречается, но все же имеет место быть. Например, такую схему можно применить в частном доме с лестницей на три этажа, а также в длинных коридорах многоквартирных домов.

Потребуется 3 выключателя, один из которых перекрестный (устанавливается между двумя основными выключателями).

Питающий кабель и кабель от светильника — двухжильные, провода, которые идут от проходящих (основных) выключателей — трехжильные, а от перекрестного — кабель уже 4-х жильный.

Как правильно подключить схему

Прежде чем перейти к рассмотрению схемы подключения, необходимо сказать пару слов о подключении проводов в самих выключателях.

Проходные выключатели подключаются по стандартной схеме: питающий провод — на основной контакт, два провода — на дополнительные контакты. Подключение перекрестного выключателя вы можете увидеть на фото ниже.

Сначала нулевой провод питающего кабеля необходимо будет соединить с «нулем», который идет от светильника (цвет проводов — синий).

Фазный провод нужно подключить к проводу, идущему от основного контакта первого проходного выключателя. Фазный провод, который идет от источника питания, надо соединить с общим проводом от второго проходящего выключателя.

Далее останется только соединить четыре провода от перекрестного выключателя оставшимися проводами, идущих от проходных выключателей.

Как правильно подключить 2-х клавишный выключатель дома

Самостоятельно подключить двухклавишный выключатель в доме или квартире под силу каждому мужчине (однако хотя бы элементарные знания об электрике должны быть). О том, как правильно все сделать, вы узнаете в данной статье.

Первым делом необходимо подготовить сам выключатель, патроны для лампочек и провода.

Причем обратите внимание, что для подключения двухклавишного выключателя потребуется кусок трехжильного кабеля. И еще нужна будет распределительная коробка.

Теперь плавно переходим от теории к практике.

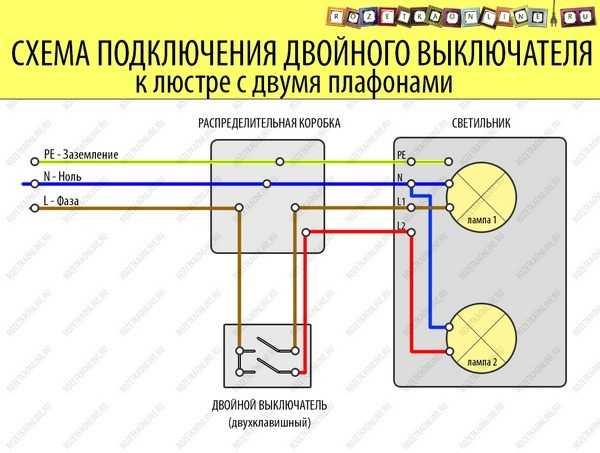

К двухклавишному выключателю необходимо подсоединить трехжильный электрический кабель (чаще всего это три провода: в коричневой, синей (голубой) и желто-зеленой изоляции).

Провод в коричневой изоляции нужно подключить к общему разъему в выключателе, а остальные две жилы — непосредственно уже к разъёму каждой клавиши.

Основные этапы работ

Далее в распределительную коробку заводим питающий 2-х жильный кабель. Потом все провода в коробке (жилы от питающего кабеля, от выключателя и провода от двух патронов для лампочек) нужно будет зачистить от изоляции.

На следующем этапе надо соединить общий кабель от 2-х клавишного выключателя (тот, который коричневого цвета) с фазным проводом питающего кабеля. А нулевую жилу питающего кабеля нужно будет соединить с нулевыми проводами, которые идут уже от светильников.

После этого останется только соединить фазный провод светильника (патрона для лампочки) слева и провод левой клавиши выключателя. Потом нужно будет соединить провода, которые отвечают за правый светильник.

Скрутку необходимо заизолировать изолентой или можно использовать клеммники для проводов. Проверяем работоспособность электрической схемы, после чего закрываем распределительную коробку.

Андрей Васильев

Задать вопрос

Подключение двухклавишного выключателя своими руками, сехма, видео – tokzamer.ru

Двухклавишный выключатель необходим для подключения светильников и люстр, работающих в двух режимах. Каждая клавиша подключает отдельный источник (или группу источников) света. Схема подключения двухклавишного выключателя мало чем отличается от схемы одноклавишного: по сути, такой выключатель состоит из двух одинарных, помещенных в общий корпус. Однако, существуют некоторые нюансы.

Способы присоединения проводов к выключателю

Подсоединение проводов к выключателю осуществляется двумя способами: с помощью самозажимных клемм или винтовыми зажимами. В последнем случае оголенная жила провода вкладывается в колодку между неподвижной и подвижной пластиной, которые стягиваются винтом. Недостатком такого способа является необходимость периодического осмотра и подтягивания винта, который ослабляется из-за температурного расширения металла проводника.

В связи с этим некоторые производители современных выключателей применяют самозажимные клеммы, благодаря особому устройству которых подобные проблемы исключены. Можно купить промышленные светильники в компании ODIS, которая  изготавливает энергоэффективное световое оборудование для промышленных и торговых предприятий.

Новшеством разработчиков являются модульные технологии: они позволяют собирать из отдельных компонентов необходимую схему. Остается лишь поместить ее в корпус и соединить клеммы определенным образом. В итоге составлением отдельных одиночных выключателей получаем двух- или трехклавишные устройства.

Пошаговая инструкция по подключению двухклавишного выключателя

Основное правило подключения двухклавишного выключателя заключается в том, что рабочий «ноль» подсоединяется к прибору освещения напрямую (также и «земля»), а фаза «разрывается», проходя через выключатель.

Для монтажа необходим следующий инструмент: плоская и крестовая отвертки, индикатор напряжения, бокорезы пассатижи, а также уровень. Если необходимо «гнездо» для подрозетника – перфоратор с коронкой диаметром 70 мм и зубило.

При подключении двухклавишного выключателя соблюдаем следующий порядок действий.

1. В щитовой отключаем электропитание (рычаг автоматического выключателя ориентирован вниз) и проверяем отсутствие напряжение с помощью индикатора.
2. В «гнездо» вставляется пластиковый стаканчик (подрозетник), через отверстия в котором заводятся три жилы одного или двух кабелей, проложенных от монтажной коробки.
3. С помощью бокорезов укорачиваем и до 100 мм жилы и оголяем их на 10 мм. Необходимо заранее определить фазный провод. Если это не было выполнено – следует временно включить в щитовой электропитание и пользуясь индикатором напряжения отыскать нужный провод. После этого электричество вновь отключается.
4. Фазный провод подсоединяем к клемме, обозначенной буквой «L» (линия), остальные две жилы – в клеммы, обозначенные стрелочками. Каждая клемма соответствует определенной клавише. Обычно фазный провод – с изоляцией белого цвета, а остальные – желто-зеленого и синего. Но встречаются и другие расцветки (тогда «фаза» будет с красной изоляцией, а остальные провода – с белой и черной).
5. Если важен порядок включения разных групп источников света – проверяем после пробного включения и меняем местами провода в клеммах со стрелками в случае несоответствия.
6. Вставляем корпус выключателя в подрозетник и фиксируем с помощью шурупов с фронтальной стороны, а также с помощью внутренних раздвижных «лапок». При этом проверяем с помощью уровня положение устройства.
7. Устанавливаем декоративную рамку и пластиковые клавиши.
8. Подсоединяем источник света и проверяем правильность работы выключателя.

Соединение проводов в монтажной коробке

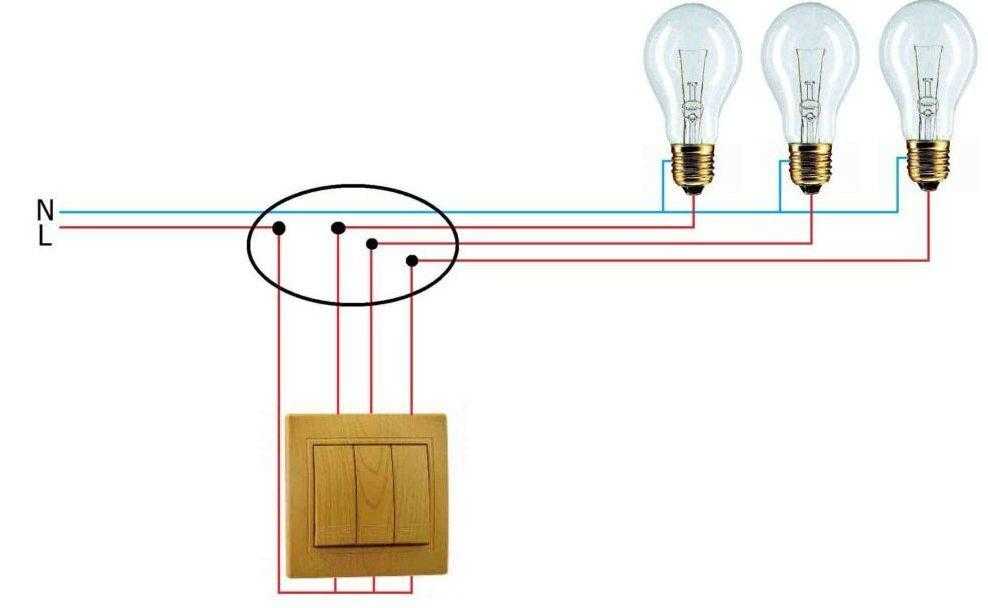

К монтажной коробке от распределительного щитка для группы освещения всегда прокладывается двухжильный провод (заземлением светильников в квартире справедливо пренебрегают). Чаще всего фазный провод – в изоляции красного цвета, а нулевой – синего.

От монтажной коробки к каждой группе источников света подводится также двухжильные провода. При этом нулевой провод каждой группы соединяется с нулем, приходящим в коробку от щитовой. Допускается последовательное соединение на клемме ближнего к коробке потребителя.

Фазный провод от щитовой соединяется с проводом трехжильного кабеля, идущего от коробки к выключателю (к клемме «L»). Два других провода этого же кабеля (присоединенные к клеммам выключателя, обозначенным стрелками) скручивают по отдельности с вторыми проводами каждого кабеля, с помощью которого запитаны светильники.

Скрутки должны быть длиной не менее 40 мм. Повив жил должен быть тугим (для этого используют пассатижи). Обязательно выполняют пайку контактов, после чего изолируют их лентой ПВХ. Можно использовать скотч-локи.

Как видно, схема подключения двухклавишного выключателя довольно проста. Выполнить такую работу может каждый, кто будет точно соблюдать вышеуказанную инструкцию.
