Термопара для муфельной печи: виды, характеристики и принцип работы

Что такое термопара для муфельной печи. Какие бывают виды термопар. Как работает термопара в муфельной печи. Какие характеристики важны при выборе термопары. Как правильно установить и использовать термопару в муфельной печи.

Содержание

Что такое термопара и зачем она нужна в муфельной печи

Термопара — это датчик для измерения температуры, состоящий из двух разнородных проводников, соединенных на одном конце. Принцип ее работы основан на термоэлектрическом эффекте — возникновении электродвижущей силы в месте соединения разных металлов при нагреве.

В муфельных печах термопары используются для:

  • Точного измерения температуры внутри рабочей камеры
  • Контроля и регулирования температурного режима
  • Защиты от перегрева
  • Автоматизации процесса термообработки

Благодаря термопаре можно с высокой точностью поддерживать заданную температуру обжига и создавать сложные температурные профили. Это критически важно для качественной термообработки различных материалов.


Основные виды термопар для муфельных печей

Для измерения температуры в муфельных печах применяются следующие типы термопар:

Термопара типа K (ТХА)

Состоит из хромель-алюмелевого сплава. Диапазон измерения: от -200°C до +1300°C. Это самый распространенный тип термопар для муфельных печей благодаря широкому диапазону и доступной цене.

Термопара типа S (ТПП)

Изготавливается из сплава платины и родия. Диапазон: от 0°C до +1600°C. Отличается высокой точностью и стабильностью показаний при экстремальных температурах.

Термопара типа B (ТПР)

Платинородий-платинородиевая термопара. Диапазон: от +600°C до +1800°C. Применяется для измерения сверхвысоких температур в промышленных печах.

Как выбрать термопару для муфельной печи

При выборе термопары следует учитывать следующие характеристики:

  • Диапазон измеряемых температур
  • Точность измерений
  • Время отклика
  • Стабильность показаний
  • Устойчивость к агрессивным средам
  • Габариты и конструкция
  • Совместимость с регулятором температуры

Для большинства муфельных печей оптимально подходят термопары типа K с диапазоном до 1300°C. Для особо высоких температур рекомендуются платиновые термопары S-типа.


Принцип работы термопары в муфельной печи

Работа термопары в муфельной печи основана на следующем принципе:

  1. Рабочий спай термопары помещается в зону измерения температуры внутри печи.
  2. При нагреве в месте соединения разнородных проводников возникает термоЭДС.
  3. Величина термоЭДС пропорциональна разности температур горячего и холодного спаев.
  4. С помощью преобразователя термоЭДС переводится в значение температуры.
  5. Полученные данные передаются на регулятор температуры печи.

Таким образом обеспечивается непрерывное измерение и контроль температуры внутри рабочей камеры муфельной печи.

Как правильно установить термопару в муфельную печь

Для корректной работы термопары в муфельной печи важно соблюдать следующие правила установки:

  • Рабочий спай должен находиться в зоне максимальной температуры
  • Термопара должна быть надежно закреплена и изолирована
  • Провода нужно защитить от механических повреждений
  • Соединения должны быть герметичными
  • Холодный спай следует вынести за пределы печи

Правильная установка обеспечит точность измерений и долгий срок службы термопары.


Обслуживание и калибровка термопар муфельных печей

Для поддержания точности измерений термопары требуют периодического обслуживания:

  • Визуальный осмотр на наличие повреждений
  • Очистка от загрязнений
  • Проверка надежности крепления и соединений
  • Калибровка с помощью эталонного термометра
  • Замена изношенных элементов

Регулярное обслуживание позволит своевременно выявлять неисправности и продлит срок службы термопары.

Преимущества использования термопар в муфельных печах

Применение термопар в муфельных печах дает следующие преимущества:

  • Высокая точность измерения температуры (до ±0.5°C)
  • Широкий диапазон измеряемых температур
  • Быстрый отклик на изменение температуры
  • Простота конструкции и надежность
  • Возможность автоматизации процесса термообработки
  • Защита от перегрева и выхода из строя печи

Все это позволяет значительно повысить качество и воспроизводимость результатов термообработки в муфельных печах.


Что такое термопара: виды, характеристики и принцип работы термопары лабораторных печей

Промышленные и лабораторные печи используются для подготовки и обработки различных материалов. Техника выполняет множество термозадач. Измерить степень прогрева, соответственно контролировать рабочие процессы, легко при помощи термопары. Можно приобрести уже готовый элемент или создать его собственноручно.

Термопары имеют различные граничные показатели, что позволяет подобрать вариант, работающий с определенным температурным диапазоном

Особенности термопары для муфельной печи

Термопара для электропечи – это деталь, позволяющая измерять температуру в различных, в том числе и экстремальных условиях. Выполняется элемент из двух спаянных в одной точке проводников. Проволока изготавливается из спецсплавов. Нагреваясь, основа вырабатывает электричество. Чем выше температура в камере, тем больше милливольт образуется.

Термопара выполняется из двух проводников, которые выполнены из разных сплавов. Соединяются они между собой исключительно с одной стороны

Выпускаются термопары в разном исполнении, отличаться может:

  • Толщина электродов.
  • Материал проводов.
  • Внешняя оболочка.
  • Клемника и т.д.

Tермопарная оболочка выполняется как из специализированных сплавов, так и керамики

Конструктивные особенности термопары

Перед тем, как сделать термопару убедитесь, что выбранный способ исполнения подойдет для предполагаемых производственных условий. Тип конструкции напрямую отражается на:

  • Максимальной рабочей температуре.
  • Среде применения.
  • Эксплуатационном сроке.

Из конструктивных особенностей заострить внимание стоит на:

  • Соединении. Электродные кончики скручиваются между собой и скрепляются в одной точке. Для этого применяют сварку или пайку. Тугоплавкую проволоку нередко соединяют скруткой, не сваривая. При этом стыковка возможна исключительно в рабочем спае. По длине необходимо оградить провода от взаимодействия.
  • Изоляции. Как изолировать электроды, зависит от наибольшего температурного предела. Для максимальной отметки от +100°С до +120°С может применяться любой способ, в том числе и воздушный. Если отметка достигает +1300°С, используют фарфоровые одно- и двухканальные трубки. Пирометрическая керамика не подойдет для более высоких температур, она может размягчиться. В этом случае рекомендуются трубки из окиси алюминия, выдерживающие до +1950°С. Для t° от +2000°С применяют изоляцию из окиси магния или бериллия, а также двуокиси тория или циркония.
  • Внешней защите. Обязательно нужно учитывать рабочую среду. Термопару защищают при помощи металлической, керамической или металлокерамической трубки-чехла с закрытым концом. Благодаря ей обеспечивается механическая стойкость элемента, его герметичность.

Создавая электропечь для промышленных целей, важно правильно подобрать защитный материал термопары. Убедитесь, что он сможет выдержать длительное пребывание в граничных температурах. Учитывается степень стойкости к химической среде, газонепроницаемость и теплопроводность

На чем основан принцип работы термопары

Как работает термопара – принцип работы базируется на термоэлектрике. Его действие заключается в следующем:

  • Между спаянными элементами образуется контактное отличие потенциалов.
  • Когда участки состыкованных в цепь проводов с равным нагревом, сумма разностей – ноль.
  • Если спайки имеют не одинаковую отметку нагрева, отличие потенциалов будет зависеть от имеющегося термопоказателя.

Как работает термопара – схема подключения измерителя градации температур в муфельной печи

Показатель пропорциональности – это коэффициент термо-ЭДС. Если отметка 0, значит ток не течет. Если величина выше или ниже ноля – между концами появится перепад потенциалов.

Принцип действия термопары легко рассмотреть на примере эффекта Зеебека. Спайки из сплава с не нулевыми коэффициентами термо-ЭДС, помещены в зону с определенной t° – T1. Получаем напряжение, возникшее между нашими контактами. Возникает другая термоотметка – T2. Показатель будет соответствовать разности температур T1 и T2

Основные виды термопар

Применяются термопары в оборудовании различного назначения. Поэтому для проводников используются разнообразные сплавы, характеристики которых позволяют предельно точно длительно или кратковременно определять температуру в среде.

Согласно ГОСТ термопары делят на категории ТСП, ТНН, ТМК, ТПР, ТМК, ТЖК, ТВР, ТПП, ТХК и ТХА. Их подразделяют на подгруппы, учитывая материалы для проводников и предельные температуры:

Тип

Сплавы

Максимальная температура

Свойства

Е

Константан / Хромель

+800°С

Немагнитное соединение, характеризующееся высокой производительностью

J

Железо / Константан

+700°С

Сплав отличается чувствительностью к изменению температур

К

Алюмель / Хромель

+1100°С

Подходит для инертных и неокисляющих атмосфер

М

Медь / Копель

+1300°С

Применяется для вакуумных печей.

N

Нихросил / Нисил

+1100°С

Универсальны, характеризуются высокой стабильностью

В, R, S

Родий / Платина

+1700°С

Используется для вакуумной, газовой и окисленной среды

Таблица основных классов и характеристики термопар

Как выбрать термопару для муфельной печи

Если Вам необходима термопара для муфельной печи, при выборе подходящей модели обратите внимание на:

  • Длину проводника.
  • Диаметр измерительного штыря.
  • Сечение провода.
  • Диапазон температур.
  • Стабильность показателей.

При выборе термопары для лабораторных или промышленных муфельных печей, обязательно учитывайте максимальные рабочие температуры и длительность процессов

Как сделать термопару

Независимо от того, создаете вы электропечь своими руками, или заменяете поврежденные элементы, важно соблюдать правила установки всех деталей. Подключение термопары к преобразователю может осуществляться одним из вариантов:

  • Дифференциальным. Применяются два спаянных проводника, с разными ЭДС коэффициентами. Преобразователь подсоединяется к месту разрыва одного из электродов.
  • Простым. Подключение системы выполняется напрямую к двум термо проводам.

Чтобы дистанционно подключить термопары, необходимо выбрать провода. Есть два основных типа

  • Компенсационные. Чаще всего применяют для термопар, выполненных из драгсплавов. Их состав отличается от электродного.
  • Удлинительные. Выполняются из материала, используемого для электродов, но имеют иное сечение.

Материалы для термопары имеют свои особенности, достоинства и недостатки. Учитывайте все факторы, чтобы выбрать наиболее подходящий вариант, для конкретных задач

Если Вам нужна многофункциональная, хорошая муфельная печь обращайтесь в ТД «Лабор». Специалисты компании помогут разобраться во всех деталях и подберут оптимальный вариант оборудования, учитывая все производственные нюансы!

Термопара ТХА для муфельной печи 1100 градусов С

Термопара ТХА для муфельной печи 1100 градусов С˚. Датчик температуры.

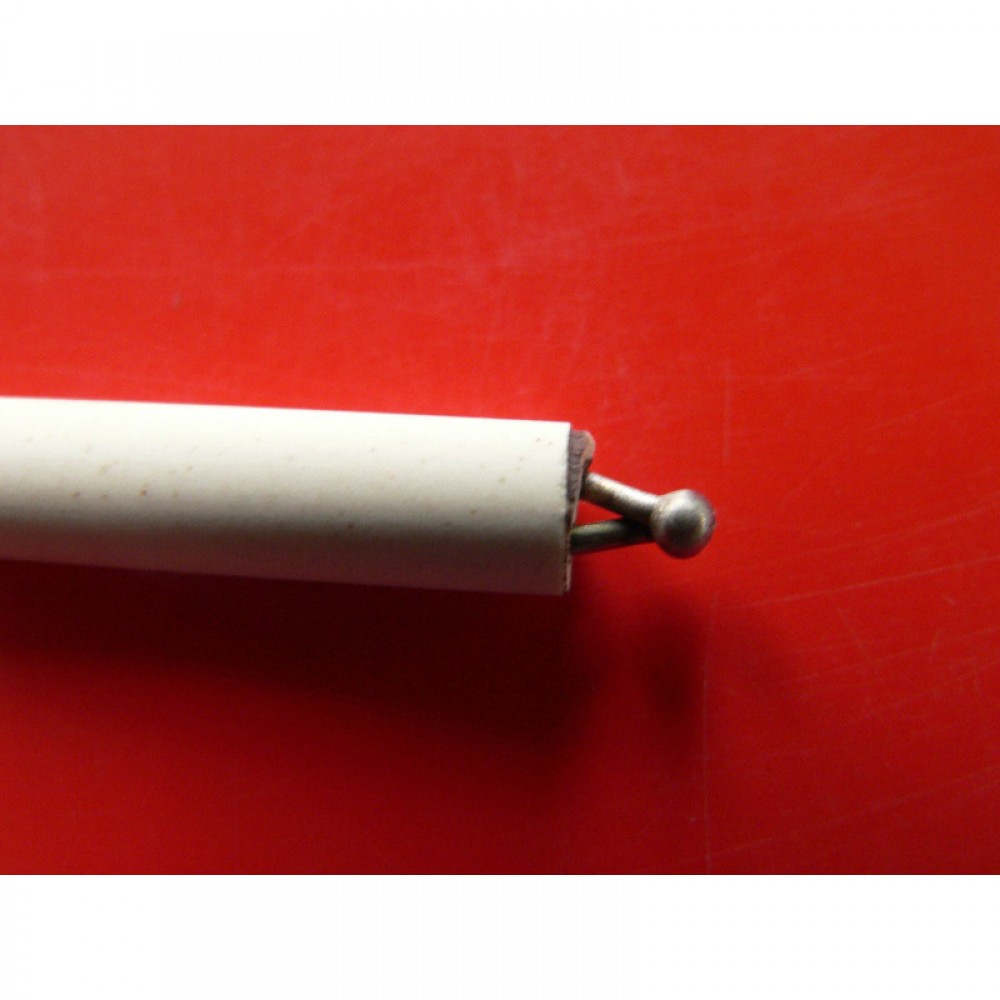

Термопара ТХА для муфельной печи представляет собой два спаянных между собой термоэлектрода в защитной керамической оболочке. Термоэлектроды сделаны из двух металлов — хромель и алюмель (тип ТХА, зарубежный вариант — тип К)  Температура использования до 1150 градусов. Длина чехла термопары — 190 мм, а общая длина — 250 мм.

Датчик температуры используется для измерения температуры в муфельных и камерных электропечах сопротивления, в том числе и закалочных.

Термопара ТХА (термопреобразователь) — сплав хромеля (никель, хром) и алюмеля (никель, алюминий, марганец, кремний и кобальт). Наша компания выпускает термопары типа ТХА самых различных размеров, а также в специальном защитном кожухе (из керамики, либо жаропрочной стали) для использования в агрессивных и химических средах.

Термопара ТХА используется для точного измерения температуры в печах сопротивления и станках. По исполнению в корпусе термопара хромель-алюмелевая может быть в керамических бусах, либо корпусе из нержавеющей стали. В последнем варианте у термопреобразователя повышается максимальная температура и ресурс использования.
Мы поставляем термопары ТХА любых размеров и диаметров.

Термопара (термоэлектрический преобразователь температуры) — термоэлемент, широко применяемый для измерения температуры различных объектов, а также в автоматизированных системах управления и контроля. Сама термопара состоит из двух проволок (термоэлектродов) — положительного и отрицательного. Особая популярность термопар связана с использованием их в измерении температур в муфельных печах и сушильных шкафах. Достоинства термопар: надежность, возможность работать при измерении высоких температур до 2200°С, точность измерения до ±0,01°С и все это за небольшую стоимость. Самыми популярными на российском рынке являются термопары типа ТХА (К), за свой универсализм и доступность.

Наша компания предлагает несколько видов термопар для муфельных печей, в том числе и для электропечей СНОЛ (SNOL).

Термопара ТХА — сплав хромеля (никель, хром) и алюмеля (никель, алюминий, марганец, кремний и кобальт). Основное применение в лабораторных электропечах СНО и печи SNOL 7,2/1100. Наша компания выпускает термопары типа ТХА самых различных размеров, а также в специальном защитном кожухе (из керамики, либо жаропрочной стали) для использования в агрессивных и химических средах.

Также наше предприятие может Вам поставить термопары типа ТХА  0001, 0002, 0006, 0007, 0011, 0104, 0109, 0192, 0193, 0194, 0196, 0203, 0206, 0292, 0297, 0306, 0308, 0309, 0314, 0395, 0495, 0496, 0499, 0595, 0603, 1192, 1193, 1292, 1293, 1392, 1393, 1395, 1592, 9310, 9311, 9312, 9414, 9215, 9416, 9419, 9420, 9421

Термопара J (ТЖК) — положительный термоэлектрод сделан из железа, отрицательный из сплава меди, никеля, марганца и железа. Используется от -200 дл +750 °С. Основное применение — в сушильных шкафах SNOL 24/200, 58/350, 67/350, а также станках. Также предлагаем Вашему вниманию термопары типа «ТЖК» 0009, 2488

Термопара — разновидность ТХА, но с немножко другими пропорциями содержания основных элементов. Применяется в электропечах типа SNOL 8,2/1100.

Также наша компания занимается производством термопар типа ТХА для электропечей сопротивления, учитывая особенности их использования. То есть можем сделать термопару защищенной от агрессивных и химических сред.

*Изображения могут не соответствовать конечному товару. Изображения могут носить демонстрационный характер, отображая различные варианты размеров товаров, цветовых вариантов, фасовки, упаковки и т.п. Внимательно ознакомьтесь с описанием свойств, характеристик, комплектацией данного товара.



Термопара к муфельной печи СНОЛ (SNOL) ТХА 3К/2/0+1100/3/220/1500 (ТХА-1007)

Заказать и купить термопару к муфельной печи СНОЛ (SNOL)

ТХА 3К/2/0+1100/3/220/1500 (ТХА-1007)

вы можете, позвонив по телефонам или отправив заявку на электронный адрес.



Термопара к муфельной печи СНОЛ (SNOL)  ТХА(К) (ТХА-1007)

Преобразователь термоэлектрический (термопара) ТХА (К) (ТХА-1007) предназначен для измерения температуры окислительных и нейтральных сред, инертных газов, которые не содержат веществ вступающих во взаимодействие с материалом термопреобразователя, водорода, оксида углерода, паров воды.

Технические характеристики

Диапазон температур0÷1100°С
Номинальная температура использования1100°С
Тип датчикаXA (K)
Диаметр рабочей части3,2 мм
Длина рабочей части220 мм / 350 мм*
Длина компенсационного провода1500 мм
Материал рабочей частиспец. сталь

* для печи СНОЛ 80/1100.
