Как устроены термопары в паяльных станциях. Какие бывают типы термопар для паяльного оборудования. Как правильно подключить и настроить термопару в паяльной станции. Какие преимущества дает использование термопар при пайке.
Принцип работы термопар в паяльных станциях

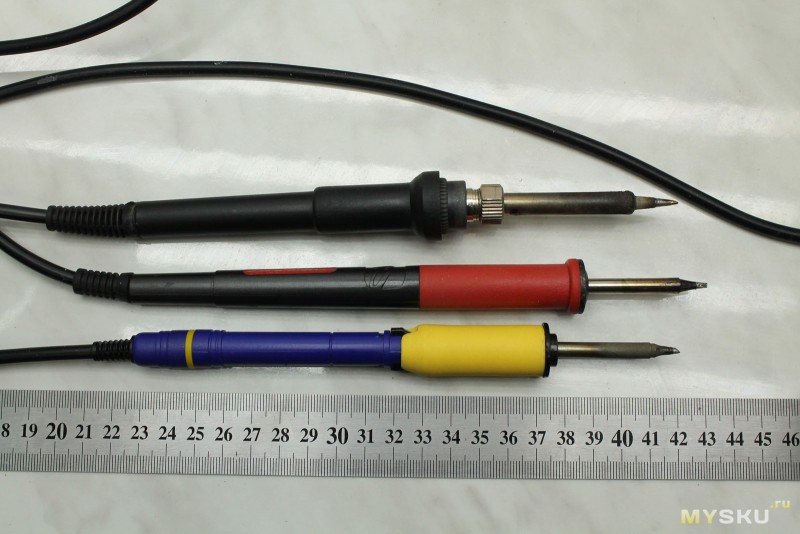

Термопара является ключевым элементом современных паяльных станций, обеспечивающим точный контроль температуры жала паяльника. Но как именно работает этот датчик температуры?
Термопара состоит из двух разнородных металлических проводников, соединенных между собой. При нагреве места соединения в цепи возникает термоЭДС — электрический потенциал, пропорциональный разности температур между горячим и холодным спаями термопары. Измеряя величину этого напряжения, можно определить температуру нагретого конца термопары с высокой точностью.
В паяльных станциях термопара обычно встроена непосредственно в жало паяльника. Горячий спай находится максимально близко к рабочему концу жала, а холодный — у основания. Это позволяет измерять реальную температуру в точке пайки.
Типы термопар, применяемых в паяльном оборудовании
В паяльных станциях используются различные типы термопар. Наиболее распространенными являются:
- Термопары типа K (хромель-алюмель) — обеспечивают измерение в широком диапазоне температур от -200°C до +1350°C. Отличаются высокой точностью и стабильностью показаний.
- Термопары типа J (железо-константан) — работают в диапазоне от -40°C до +750°C. Имеют высокую чувствительность.
- Термопары типа E (хромель-константан) — подходят для измерений от -200°C до +900°C. Обладают самой высокой чувствительностью среди стандартных термопар.
Выбор типа термопары зависит от требуемого температурного диапазона и необходимой точности измерений. Для большинства задач пайки оптимально подходят термопары типа K.
Подключение и настройка термопары в паяльной станции
Правильное подключение термопары критически важно для корректной работы паяльной станции. Как это сделать?
- Термопара подключается к специальному усилителю или преобразователю сигнала в контроллере станции. Важно соблюдать полярность подключения.
- В настройках контроллера указывается тип используемой термопары для правильной интерпретации сигнала.
- Производится калибровка системы измерения температуры с помощью эталонного термометра.
- Настраиваются параметры ПИД-регулятора для оптимального поддержания заданной температуры.
При правильной настройке современные паяльные станции способны поддерживать температуру с точностью до ±2°C.
Преимущества использования термопар в паяльных станциях
Применение термопар в качестве датчиков температуры дает ряд существенных преимуществ при пайке:
- Высокая точность измерения температуры непосредственно в точке пайки
- Быстрый отклик на изменение температуры
- Широкий диапазон измеряемых температур
- Простота конструкции и надежность
- Возможность миниатюризации для использования в тонких жалах
Все это позволяет обеспечить стабильное качество пайки и защитить чувствительные компоненты от перегрева.
Особенности термопар для различных типов паяльных станций
Конструкция термопары может отличаться в зависимости от типа паяльной станции. Какие особенности следует учитывать?
Термопары для станций с горячим воздухом
В термовоздушных паяльных станциях термопара располагается в потоке горячего воздуха. Она должна обладать малой инерционностью для быстрого реагирования на изменение температуры потока. Часто применяются оголенные термопары без защитного чехла.
Термопары для индукционных паяльников
В индукционных системах термопара должна быть защищена от наведенных электромагнитных помех. Для этого используются специальные экранированные термопары или оптические датчики температуры.
Термопары для паяльных станций с керамическими нагревателями
Здесь термопара часто интегрируется непосредственно в керамический нагревательный элемент. Это обеспечивает точное измерение температуры и быстрый отклик системы.
Проблемы при работе термопар в паяльных станциях
При эксплуатации паяльных станций с термопарами могут возникать определенные проблемы. Как их выявить и устранить?
Ложные показания температуры
Причины: Окисление или загрязнение спая термопары, нарушение контакта в разъеме.
Решение: Очистка жала паяльника, проверка надежности всех соединений. При необходимости — замена термопары.
Медленный отклик на изменение температуры
Причины: Термопара расположена слишком далеко от точки пайки, большая масса жала.
Решение: Использование более тонкого жала, термопары с меньшей инерционностью.
Нестабильность поддержания температуры
Причины: Неправильная настройка ПИД-регулятора, электромагнитные помехи.
Решение: Перенастройка параметров регулирования, улучшение экранирования сигнальных цепей.
Перспективы развития технологий измерения температуры в паяльных станциях
Хотя термопары остаются основным типом датчиков в паяльных станциях, ведутся разработки альтернативных технологий. Какие инновации могут появиться в будущем?
- Оптические датчики температуры на основе инфракрасного излучения. Они позволят измерять температуру бесконтактно.
- Интеллектуальные системы с машинным обучением для точного прогнозирования температуры в точке пайки.
- Распределенные датчики температуры по всей поверхности жала для создания температурных карт.
- Беспроводные термопары для паяльников, работающих от аккумуляторов.
Эти технологии смогут обеспечить еще более высокую точность и удобство работы с паяльными станциями.
Инфракрасная паяльная станция на Ардуино Уно + два нагревателя + две термопары.
EvdokimovAG84
✩✩✩✩✩✩✩
- #1
Интересует проект паяльной станции, простой в реализации и максимально надежный и точный.
Смысл управления очень прост, есть два нагревательных элемента ВЕРХ и НИЗ, + две термопары по которым происходит контроль нагрева.
Так же есть дисплей с возможностью настройки температуры как нижнего так и верхнего нагревателя.
Сколько такое чудо будет стоить?
_BadWolf_
★✩✩✩✩✩✩
- #2
Как я понял на каждую сторону есть своя термопара? Для термопар нужно будет собрать небольшую схему усилителя напряжения, чтоб ардуинка смогла обработать сигнал.
Нагреватели в сеть подключают? Если так то тоже нужно будет использовать либо твердотельные реле или симосторы с развязкой.
EvdokimovAG84
✩✩✩✩✩✩✩
- #3
Ну да! Всё верно, на каждую сторону независимая регулировка и контроль температуры. Добавлю скрин терморегулятор но только с одной стороной!
_BadWolf_
★✩✩✩✩✩✩
- #4
@EvdokimovAG84, вот только обычная релюшка очень быстро подохнет, особенно если мощность нагревателей приличная.
А в коде обычный ПИД регулятор
Самодельная паяльная станция | Все своими руками
Здравствуйте. Как я мечтал о своем пальнике с термостабилизацией. В наших краях такая паяльная станция стоит не мало, а вот сам паяльник стоит копейки. Так почему бы не купить паяльник, а блок управления паяльником сам соберу. Встречайте самодельная паяльная станция
Купил китайский паяльник LUT0035, начал искать о нем информацию и ничего не нашел. На этикетке характеристики 24В 48Вт и на этом все. От паяльника 5 проводов: два из которых тен, два на термодатчик и один для заземления.
Для измерения температуры на жале применяется термопара или терморезистор. Узнать что именно легко. Подаю питание 12В на нагреватель и с помощью вольтметра смотрю за показаниями. Если напряжение меняется от 0 до 0.025В то стоит термопара, если меняется сопротивление — то это терморезистор.
Определился с термодатчиком, у меня термопара. Теперь подумаю над управлением и функционалом.
Во-первых регулировка температуры от 180 до 360 градусов
Во-вторых должен быть режим ожидания. Когда паяльник на подставке температура поддерживалась на небольшом подогреве. Это нужно для экономии ресурса жала и быстром разогреве.
В-третьих ограничу ток на нагреватель. Это нужно что бы в начале нагрева нагреватель не перегружался. Да я потеряю в скорости нагрева, но выйграю в сроке службы паяльника.
Собирать все решил на Шим микросхеме TL494. В этой микросхеме предусмотрено почти все что нужно, но для усиления сигнала с термопары добавлю ОУ LM358. После некоторых размышлений появилась эта схема
Схема самодельной паяльной станции
С термопары операционным усилителем усиливается напряжение в 140 раз. Далее напряжение делиться резисторным делителем R16R6 и сравнивается на компараторе TL494 с опорным на R9R8R1.
Второй компаратор TL494 настроен на ограничение тока в районе 2А.
Переключатель S1 тот самый датчик подставки паяльника. Когда кнопка нажата скважность уменьшается и ток проходящий через нагреватель уменьшается.
Все питается от трансформаторного блока питания, микросхемы запитаны через КРЕН 15В.
Силовой транзистор полевой IRF630, какой был. Для индикации нагрева применил красный светодиод
Для паяльной станции была разработана печатная плата
Скачать плату самодельной паяльной станции
Не сохранилось фото готового устройства, только фото сборки и испытаний паяльной станции
На тесте самодельный паяльник с терморегуляцией температуры показал не плохой результат. До 200C паяльник нагрелся за 85сек, до 350С на нагрев ушло 215сек.
Припой ПОС40 берет без проблем, массивные дорожки плат без проблем, а попробовал запаять КУ202— как масло расплавил припой.
Все с паяльником хорошо и в принципи я доволен своим новым инструментом. Осталось купить новые жала для паяльника
Нравятся моя статья? Добавьте в закладки, кнопки внизу страницы. А что бы получать новые интересные материалы, подпишитесь на обновления. Вверху страницы есть кнопки
Эта статья восстановлена из архива 2016 года, надеюсь оказалась полезной.
arduino — Измерение термопары паяльника ПОМОЩЬ
Задавать вопрос
спросил
Изменено 3 года, 1 месяц назад
Просмотрено 608 раз
\$\начало группы\$
Я работаю над относительно простой схемой паяльника. Я использую наконечник T12, который состоит из последовательно соединенных резистора и термопары.
Я управляю затвором N-канального MOSFET с напряжением 20 В через NPN-транзистор. База транзистора напрямую подключена к цифровому выводу Arduino.
Сначала я пропускаю ток через жало паяльника, чтобы оно нагрелось. Чтобы измерить электричество, вырабатываемое термопарой, то есть температуру, я хочу отключить источник питания или, по крайней мере, его путь к земле и просто измерить дифференциальное напряжение, генерируемое между двумя соединениями на жалом паяльника.
Я смоделировал схему в LTSpice, и она отлично работает, но реальный мир — это совсем другая история.
Я использую транзистор 2222 npn, полевой МОП-транзистор IRF44N и операционный усилитель LM324N в конфигурации дифференциального усилителя.
Вот схема, о которой я говорю. Правая часть схемы должна быть инвертирована , потому что Vout=k*(V2-V1)
РЕДАКТИРОВАТЬ: Я проверил это, нагрев жало паяльника зажигалкой, и измерение напряжения работает нормально. Проблемы возникают только когда отключаю нагрев через мосфет.
- Arduino
- пайка
- термопара
\$\конечная группа\$
1
\$\начало группы\$
Неточность в этих делителях напряжения R1/R3 по сравнению с R4/R5 — скажем, 1% от 24 В = 240 мВ — полностью заглушит напряжение, которое вы пытаетесь измерить — скажем, 200C * 4 мкВ/C = 0,8 мВ.
Либо перестройте силовую цепь, чтобы использовать переключатель на стороне высокого напряжения (для простоты PMOS), позволяющий жалом паяльника соединиться с GND, устраняя все это синфазное напряжение используется с токовым шунтом для «определения тока на стороне высокого напряжения» (но с наконечником вместо шунта). Они предназначены для измерения слабых сигналов при наличии больших синфазных напряжений.
Я не буду вдаваться в подробности ни о том, ни о другом подходе, рекомендациях по компонентам и т. д. Любой из них можно заставить работать, поэтому я не собираюсь выбирать: однако я подозреваю, что переключение питания на стороне высокого напряжения, вероятно, немного проще.
Но убедитесь, что входное и выходное напряжения находятся в пределах рабочего диапазона вашего операционного усилителя. Заставить LM324 работать рядом с шиной питания -V возможно, но сложно (обратите внимание на входное напряжение смещения и выходную мощность привода)
\$\конечная группа\$
4
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но никогда не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.
Нагреватель— Как усилить термопару, имеющую общий провод с нагревательным элементом (паяльником?)
Задавать вопрос
спросил
Изменено 1 месяц назад
Просмотрено 256 раз
\$\начало группы\$
У меня есть проблема, которую я никак не могу понять.
Я разрабатываю контроллер для наконечника JBC, но у картриджей всего три контакта (у JBC Nano только два). C245 на фото ниже.) Я использую 24-45 В переменного тока.
Я бы измерил показания термопары при «переходе через ноль», но как защитить схему, когда она не находится при переходе через ноль?
У меня есть базовая схема AC MOSFET, датчики тока и т.
д., все они разобраны (готовы к тестированию), но я просто не могу понять, как правильно измерить термопару. Я видел много конструкций, использующих «несимметричные» конструкции с диодной защитой, но не лучше ли использовать операционный усилитель в дифференциальной конфигурации? (Ниже моя примерная схема.)
Желтый = C1, зеленый = C3, температура поступает непосредственно на микро. (Я использую «разветвитель» для своих напряжений, -5v_v — это аналоговый GND.)
Я бы рассказал подробнее, но это уже довольно долго.
TL/DR: Как усилить сигнал термопары, когда одна ветвь является «общей» с нагревательным элементом переменного тока? Однотактный против дифференциального против чего-то еще.
- термопара
- нагреватель
\$\конечная группа\$
4
\$\начало группы\$
Нихром-медь имеет коэффициент Зеебека около +18,5 мкВ/К, и нагреватель может быть довольно горячим по сравнению с жалом паяльника, поэтому я не думаю, что это особенно хорошая идея включать нагреватель в измерительную цепь термопары.
