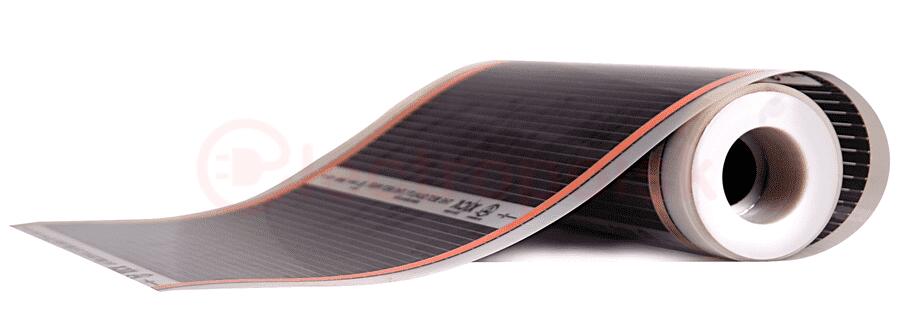

Как правильно установить термопленку для теплого пола. Какие инструменты и материалы потребуются для монтажа. На что обратить внимание при укладке термопленки под разные напольные покрытия. Как подключить и протестировать систему теплого пола.

Подготовка к монтажу термопленки для теплого пола

Перед началом установки термопленки необходимо тщательно подготовиться:

• Составить план размещения мебели и бытовой техники в помещении
• Рассчитать необходимую площадь и мощность системы теплого пола
• Подготовить ровное, сухое и чистое основание пола
• Приобрести все необходимые материалы и инструменты

Для монтажа термопленочного теплого пола потребуются:

• Термопленка
• Теплоотражающая подложка
• Терморегулятор с датчиком температуры пола
• Соединительные провода и клеммы
• Изоляционные материалы (битумная изолента, термоусадочная трубка)
• Инструменты (ножницы, нож, плоскогубцы, отвертка)

Укладка теплоотражающей подложки

Первым этапом монтажа является укладка теплоотражающей подложки:

1. Очистите и выровняйте поверхность чернового пола
2. Раскатайте рулон подложки, отражающей стороной вверх
3. Уложите листы подложки встык, проклеив стыки скотчем
4. Оставьте зазор 5-10 см от стен для укладки проводов

Теплоотражающая подложка препятствует потере тепла через основание пола и повышает эффективность системы обогрева.

Раскладка и нарезка термопленки

Следующий этап — укладка нагревательной термопленки:

1. Разметьте на плане места укладки полос термопленки
2. Раскатайте рулон пленки по размеченным линиям
3. Отрежьте полосы нужной длины строго по линиям отреза
4. Оставьте зазоры 10-40 см от стен и под стационарной мебелью
5. Зафиксируйте полосы термопленки скотчем

При раскладке ориентируйте контактные провода в сторону подключения к терморегулятору. Не наступайте на термопленку в обуви!

Подключение электрических соединений

Электрический монтаж системы теплого пола включает следующие этапы:

1. Зачистите контактные провода термопленки
2. Установите на провода обжимные клеммы
3. Подключите соединительные провода к клеммам
4. Заизолируйте места соединений термоусадочной трубкой
5. Подключите провода к терморегулятору согласно схеме

Все электрические соединения должны выполняться квалифицированным электриком с соблюдением требований безопасности.

Установка датчика температуры пола

Правильная установка датчика температуры критически важна для работы системы:

• Датчик размещается под термопленкой в гофрированной трубке
• Конец датчика должен находиться между полосами термопленки
• Сделайте в подложке углубление для датчика
• Зафиксируйте датчик и вывод провода скотчем

Располагайте датчик в зоне с наименьшей нагрузкой на поверхность пола.

Проверка и тестирование системы теплого пола

Перед укладкой напольного покрытия необходимо протестировать систему:

1. Проверьте правильность всех соединений
2. Измерьте сопротивление каждой секции термопленки
3. Подключите терморегулятор к сети
4. Включите систему и проверьте нагрев всех участков
5. Убедитесь в отсутствии искрения и локального перегрева

При обнаружении неполадок отключите систему и устраните неисправность. Только после успешного тестирования приступайте к укладке напольного покрытия.

Особенности монтажа под различные напольные покрытия

Технология укладки термопленки зависит от типа финишного покрытия пола:

Под ламинат:

• Уложите шумоизоляционную подложку 1-2 мм поверх термопленки
• Защитная полиэтиленовая пленка не требуется
• Соблюдайте температурный режим, указанный производителем ламината

Под линолеум и ковролин:

• Уложите защитную полиэтиленовую пленку
• Поверх пленки уложите лист фанеры или ДВП
• Наклейте напольное покрытие на двустороннюю ленту

Под плитку и керамогранит:

• Используйте жесткую теплоотражающую подложку
• Уложите армирующую сетку из стекловолокна
• Наносите плиточный клей толщиной 1-2 см
• Включайте теплый пол через 28 дней после укладки

Перед монтажом обязательно уточните у производителя напольного покрытия возможность его использования с системой теплого пола.

Эксплуатация и обслуживание термопленочного теплого пола

Для долгой и безопасной работы системы соблюдайте следующие правила:

• Не превышайте максимально допустимую температуру нагрева
• Не ставьте на теплый пол тяжелую мебель с глухим дном
• Регулярно проверяйте состояние электрических соединений
• При ремонте напольного покрытия отключайте систему
• Используйте терморегулятор с защитой от перегрева

При правильном монтаже и эксплуатации термопленочный теплый пол прослужит более 15 лет, обеспечивая комфортный и экономичный обогрев помещения.

Инструкция по монтажу нагревательной пленки

Перед началом работ, пожалуйста, внимательно прочитайте эту инструкцию.

Перед установкой всегда проверяют подготовку помещения:
• помещение достаточно теплоизолировано, окна и двери плотно прикрываются
• первичное покрытие пола выровнено и просушено
• завершена прокладка электрических кабелей и необходимых коммуникаций.
• никакие кабели не мешают установке и не смогут соприкасаться с нагревательным элементом термопленки

Проверьте, что у Вас есть для монтажа все необходимое:
• коннекторы (клипсы),
• скотч соединительный,

• изоляционный битумный скотч,
• соединительный провод сечением 1,5 мм в ПВХ изоляции,
• правильно откалиброванный инструмент для обжима клипс и проводов,
• степлер (при использовании заклепок),
• инструмент для снятия изоляции с термопленки.
Для работы также потребуется: рулетка, маркер, ножницы или нож, дополнительные освещение и т. д.
Электрическое испытательное оборудование и обжимные инструменты должны регулярно калиброваться.
Проверьте потребляемую мощность термопленки, приобретенную Вами.

Перед установкой теплого пола нарисуйте план укладки. Рекомендуется монтаж термопленки начинать с правой стороны помещения.Первичная поверхность пола должна быть выровненной, без выступов, выемок или депрессий. Ее влажность не должна превышать 2 % (при относительной влажности воздуха 60%). Желательна предварительная укладка гидроизоляции для предотвращения проникновения влажности через поверхность и тепловой изоляции.

Запрещается укладка термопленки под стационарную корпусную мебель.
Составьте электрическую схему и рассчитайте согласно Вашего плана укладки общий потребляемый ток теплого пола.
Все подключения к электросети должны быть осуществлены согласно установленным стандартам.

Укладка теплоизолятора

Шаг 1.
После того, как Вы убедитесь, что основание пола подготовлено для установки, уложите используемый изолятор (фольгопласт, изоспан или другой), покрыв площадь помещения, за исключением 50-миллиметрового промежутка, необходимого для размещения соединительных проводов. Листы термоизолятора должны быть положены с Т-образным пересечением, как показано на рисунке. В случае улучшения термоизоляции второй слой (рекомендуемый в помещениях с высокими теплопотерями) должен быть положен под прямым углом к первому.

Шаг 2.
Оставьте приблизительно 50-миллиметровый промежуток на одном краю комнаты для размещения соединительных проводов. Для систем больше чем из 8 элементов может потребоваться промежуток шире, чем 50 мм.

Шаг 3.
Составьте электрическую схему и рассчитайте согласно Вашего плана укладки общий потребляемый ток теплого пола. Для систем с током более 13 А цепь обязательно должна содержать УЗО 30 mA.
Термостат, поставляемый EPC Co., Ltd, рассчитан на нагрузку 4 кВт, что соответствует приблизительно 18 A (220 В). Если потребляемая мощность устанавливаемой системы превышает 4 кВт, Вам необходимо проконсультироваться у Вашего электрика об установке дополнительных терморегуляторов и включении их в электрическую схему.
Все подключения к электросети должны быть осуществлены согласно требованиям установленных стандартов.

Установка Термопленки.

Допускается работа только в обуви с мягкой подошвой. Избегайте хождения по разложенной термопленке. Не наступайте на проводку и соединения.

Шаг 4.
Распакуйте термопленку и проверьте наличие всех комплектующих для монтажа.

Шаг 5.
Проверьте сопротивление каждого элемента, используя тестер. Не продолжайте работ без первичного тестирования каждого элемента. Показания тестера должны соответствовать расчетным с учетом нормативных допусков.

Шаг 6.
Поместите рулоны пленки вдоль края комнаты как показано ниже. Разверните пленку по длине без взаимного перехлеста нагревательных элементов соседних полос. Отрежьте ножом или ножницами требуемую длину пленки. Линия отреза обозначена пунктиром и расположена через каждые 25 см. Зафиксируйте полосы пленки скотчем для исключения их случайного сдвига.

Хотя качество изготовления термопленки контролируется на производстве и перед отправкой в розничную сеть, необходимо еще раз убедиться в отсутствии повреждений, возможно возникших при неправильной транспортировке.
Избегайте хождения по разложенной термопленке. Не наступайте на коннекторы. Подкладывайте часть листа термоизоляции для распределения собственного веса, если это необходимо.



Шаг 7.
Изолируйте линии отреза медного электрода, находящиеся в конце полосы термопленки.

Шаг 8.
Подготовьте термопленку к подсоединению коннекторов, для чего расслоите пленку (в области медного электрода на месте подсоединения) с помощью канцелярского ножа.

Шаг 9.
Подготовьте управляющие провода: зажмите провод в цилиндрический разъем коннектора специальными обжимными клещами.
При обжиме в клипсу одного провода рекомендуется обжимаемый оголенный конец сложить в два раза.

Шаг 10.
Подсоедините подготовленные провода с клипсами к каждому из двух медных электродов. сначала вставив клипсу в расслоенную часть (для плотного контакта клипсы и медной полосы) прижав клипсу между большим и указательным пальцами, а затем с помощью пресс клещей или плоскогубцев.

Шаг 11.
Механизм трещотки на пресс клещах предотвращает открытие губ, пока необходимое давление не было достигнуто, тем самым обеспечивая надежность подсоединения.
Неправильно установленные и недостаточно закрепленные коннекторы являются причиной местного перегрева электрической цепи.

Шаг 12.
Изолируйте соединения специальным битумным скотчем размером 50 х 50 мм, тщательно обмяв соединение по всей площади отрезка скотча, при этом 30 мм провода должно быть покрыто скотчем.

Шаг 13.
Для каждого соединения, чтобы они не мешали при укладке финишного покрытия, рекомендуется вырезать штробы в термоизоляции.

Шаг 14.
Провода укладывают по периметру комнаты в оставленный 50-миллиметровый промежуток, начиная с самой отдаленной от монтажной коробки полосы пленки. При необходимости их закрепляют двусторонним или обычным скотчем.
Управляющие провода ни в коем случае не должны соприкасаться с нагревательным элементом термопленки.

Шаг 15.
После размещения управляющей проводки необходимо во второй раз протестировать каждую полосу теплого пола, при этом показания тестера не должны отличаться от показаний первого тестирования.

Шаг 16.
Управляющие провода соединяют параллельно в монтажной коробке с соответствующим питающим кабелем от термостата. Рекомендуется использовать монтажную коробку с 8-кратным разветвлением глубиной не менее 25 мм. После соединения проводов проводят контрольное тестирование системы.

Шаг 17.
Датчик температуры пола располагают на расстоянии 30-50 см от края комнаты под нагревательными полосами термопленки в штробе, предварительно вырезанной в термоизоляции, и фиксируют его скотчем. Провод датчика может быть сокращен или, если потребуется, удлинен до 50 м гибким двужильным проводом сечением 0,75 мм. Желательно отметить на плане местоположение наконечника датчика.

Шаг 18.
Убедитесь, что теплый пол установлен и зафиксирован так, как необходимо (изображено на Вашем плане).

Шаг 19.
Для гидроизоляции установленный теплый пол накройте ПЭ пленкой. При использовании ламинированного или другого деревянного напольного покрытия достаточно пленки 200 мкр. По всему периметру проклейте полученную гидроизоляцию.

Шаг 20.
В соответствии с инструкциями изготовителя аккуратно уложите напольное покрытие, стараясь не повредить элементы теплого пола. Подкладывайте часть листа термоизоляции для распределения собственного веса, если это необходимо. Следите за исключением попадания посторонних предметов (особенно мелких) между теплым полом и напольным покрытием. Финишное покрытие обязательно должно пройти акклиматизацию в помещении до установки, чтобы избежать чрезмерной деформации при нагреве теплого пола.

Шаг 21.
После завершения укладки финишного покрытия еще раз протестируйте теплый пол, чтобы убедиться, что никакие соединения не были нарушены. Затем можете подключать систему к термостату и проверить работу теплого пола от сети.

Шаг 22.
При необходимости нанесите предупреждающие надписи вблизи термостата.

Примечания:
1. Для своевременного прогрева теплого пола в Ваше отсутствие по Вашему желанию возможно применение программируемого терморегулятора.
2. Влажность внутри помещений, в которых устанавливается система теплого пола, должна соответствовать инструкции по установке и использованию дощатых, паркетных или ламинатных покрытий. Первичное покрытие полов должно быть достаточно сухим.
3. Термопленка применяется в основном в системах теплого пола с дощатым, паркетным или ламинатным покрытиями. Ламинат или другое деревянное покрытие должны пройти акклиматизацию с системой нагрева, для чего перед установкой его необходимо разложить и просушить на нагретом теплом полу. Обязательно при укладке оставляйте зазор между покрытием и стенами для возможного расширения. Для более подробной консультации обратитесь к изготовителю покрытия.
4. При использовании термопленки учтите, что предельная температура нагрева деревянного пола (ламинированного паркета) составляет 27 ОС. Под ковриками или мебелью температура покрытия может превысить предел, ограниченный установками терморегулятора. Для более подробной консультации обратитесь к изготовителю покрытия.
5. Сечение провода, соединяющего термостат и монтажную коробку, выбирается в зависимости от общей мощности установленной системы. При превышении этой цифры 4 кВт необходимо применение в электрической схеме системы дополнительных терморегуляторов. Для систем с током более 13 А цепь обязательно должна содержать УЗО 30 mA. В любом случае проконсультируйтесь со своим электриком.

Монтаж электрического теплого пола — цена в Челябинске

Одним из наиболее экономичных и в то же время эффективных вариантов обогрева помещений в наше время является пленочный теплый пол. В условиях постоянного подорожания теплоносителей, а также электрической энергии использование нагревательных элементов, имеющих небольшую мощность, является полностью оправданным решением.

Принцип действия этой конструкции чрезвычайно прост. При подаче напряжения на магистральные провода через проволочные элементы начинает протекать электрический ток, который и вызывает появление теплового излучения.

1. Изоляция конечных магистральных проводов
2. Магистральный провод
3. Резистивная стальная проволока
4. Гильзовый соединитель резистива с магистральным проводом
5. Линия отреза секций
6. Линия выреза магистрального провода для крепления зажимной клеммы
7. Соединительная зажимная клемма

Применение тепловых лучей для обогрева помещения не приводит к снижению влажности воздуха, что положительно сказывается на здоровье и самочувствии людей.

Благодаря небольшой толщине пленки, она может быть смонтирована под облицовочными материалами стен и потолка, что дает возможность еще более эффективного обогрева помещений.

В отличие от прочих вариантов, при укладке пленочного покрытия, пленка может быть демонтирована и уложена повторно, например, при переезде. Конечно, ее демонтаж возможен только в случае использования таких напольных покрытий, как линолеум, ламинат или ковролин.

Для монтажа пленочного теплого пола необходимо использовать следующие элементы:

Подложка.

Для определения температуры поверхности пола используется провод с термодатчиком (термопара).

провод с термодатчиком

Управление работой всей нагревательной системы осуществляется при помощи терморегулятора.

терморегулятор

Для подключения электрических проводов к нагревательным элементам теплого пола в его комплект поставки входят контактные клеммы.

контактные клеммы

Изоляция мест электрических соединений выполняется при помощи битумных изоляторов (смотри инструкцию по монтажу)

битумные изоляторы

Монтаж пленочного «теплого пола» «РЭССИ» своими руками выполняется в следующем порядке:

Составление плана размещения элементов мебели и бытовой техники. При этом учитывается площадь помещения и общая мощность всей нагревательной системы.
Разметка площади комнаты, в которой планируется устанавливать нагревательные элементы.
Укладка теплоизоляционной подложки, которая препятствует расходованию тепла на нагрев межетажных перекрытий или бетонного основания пола. В качестве подложки используется вспененный полипропилен, одна сторона которого покрыта светоотражающим материалом. Укладка подложки должна выполняться только на ровную, сухую и чистую поверхность чернового пола. 3. Уложите теплоотражающий материал. Необходимым условием для укладки пленки под любое покрытие является применение утеплителя с отражающим эффектом (подложки), лучше всего подойдет — Изолон (листовой вспененный полиэтилен, дублированный лавсановой пленкой с металлизированным покрытием) или Мегофлекс (В качестве отражающего элемента (теплового зеркала) используется металлизированная лавсановая пленка). Подложка — тонкий, гибкий, легкий, экологически чистый материал, останавливающий тепло на всех трех путях его распространения: теплопроводность, конвекция и, что самое важное в данном случае — излучение. Изоляционный материал укладывается непосредственно на подготовленную поверхность пола, отражающей поверхностью вверх для полного отражения всех лучей. Скрепите листы материала скотчем.

ВАЖНО: Запрещается применение теплоотражающего материала на основе алюминиевой фольги

Определите место расположения терморегулятора. Монтажная позиция термостата должна предполагать нормальную циркуляцию воздуха вокруг него. Более того, на функционирование термостата не должны влиять прямые потоки теплого воздуха от других источников тепла и солнечные лучи.

Установите термопару на пол под нагревательную пленку.

Определите место расположения термопленки. Для оптимального выбора количества термопленки, исходя из указанных выше размерных характеристик, Вам необходимо рассчитать площадь, которая впоследствии будет покрываться пленкой. Не обязательно покрывать пленкой все 100% поверхности пола.

По рекомендации производителя необходимо занять лишь 75-80% от общей площади помещения (для основного обогрева) или около 40% — для комфортного, причем, отступая по периметру помещения 10-40 см. Из расчета исключается площадь, занимаемая неподвижными объектами, такими как мебель, кухня, бытовая техника, стационарные декоративные конструкции и т.д. Планировать размещение нагревательной пленки необходимо с учетом того, что пленка разрезается на секции в строго определенных местах для отреза. Длина каждой секции – 60 см.

Располагайте плёнку только на свободную площадь, не занятую мебелью и оборудованием, ориентируйте ее контактами к термостату или в соответствии с проектом. Во время установки не следует ходить по плёнке в обуви с подошвой, которая может повредить термопленку, ставить тяжелые предметы, следует избегать падения инструментов! Одновременно с укладкой термопленки определите расположение термодатчика и установите его. Датчик устанавливается с нижней стороны термоплёнки под стальной проволокой. Под датчик в теплоотражающем материале делается вырез. В основании стяжки сделайте углубление по форме датчика и проложите его теплоотражающим материалом для исключения теплоотвода в стяжку. Сделайте вырез в теплоотражающем материале для провода датчика. Уложите датчик и провод. Корпус датчика должен полностью поместиться в углубление. Закрепите провод скотчем.

Во избежание повреждения датчика, при укладке теплого пола под мягкие напольные покрытия датчик температуры располагайте в зоне с наименьшей нагрузкой на поверхность, ближе к стене.

ОСОБЕННОСТИ МОНТАЖА И ЭКСПЛУАТАЦИИ ПРИ ИСПОЛЬЗОВАНИИ РАЗЛИЧНЫХ ТИПОВ НАПОЛЬНЫХ ПОКРЫТИЙ

При установке термоплёнки под напольное покрытие следует придерживаться следующих рекомендаций:
При установке термоплёнки под напольное покрытие следует придерживаться следующих рекомендаций:
1.Уложите термоплёнку на теплоотражающее покрытие и закрепите скотчем, чтобы исключить ее смещение.
2.Срежьте часть термопленки (1 см) ножницами, для освобождения и зачистки магистрального провода.
Внимание! Аккуратно срезайте термопленку, что бы не повредить резистивную проволоку.
3.Установите клеммы (мама) на магистральные провода. При помощи пассатиж плотно их зажмите . Убедитесь в том, что клемма надежно закреплена и неподвижна!

Предупреждение:

Электрический монтаж и подключение системы теплого обогрева должны быть выполнены квалифицированным электромонтажником!

Подключение всех отрезков термоплёнки к сети осуществляется параллельно.

Для начала необходимо просчитать мощностные нагрузки и соответствие им возможностей электросети. Зная значение потребляемой мощности, можно определить силу тока при заданном напряжении. I=P/U ,где I—сила тока, Р—суммарная мощность плёнки, U—напряжение в сети (220 В).

Значение силы тока необходимо знать для подбора нужного сечения установочного провода для подключения термопленки и соответствия уже имеющейся штатной электропроводки силовым нагрузкам. При подключении системы теплого пола к имеющейся штатной электропроводки учитывайте суммарную нагрузку! Неправильный расчет нагрузки на электропроводку может привести к пожару!

Примерный расчет:

Необходимо уложить 20 секций термоплёнки (6 м2)
Площадь одной секции термопленки – 0. 3 м. кв. Максимальная потребляемая мощность 70 Вт. Температура нагрева плёнки и напольного покрытия + 55 °C. Рассчитываем максимальную мощность всей площади плёнки: 20 х 70 = 1400 Вт.
Пользуясь формулой, определяем силу тока, она равна 6,3 А, то есть, нам достаточно провода сечением 2,5 кв. мм. Это же сечение провода будет оптимальным не только для подключения к термостату, но и для установочных проводов, соединяющих полосы пленки между собой. Сравните полученный результат с максимально допустимой нагрузкой термостата. Максимально допустимая нагрузка термостата должна быть больше полученной по расчету на 20%. Для удобства подключения термоплёнки используйте провода двух цветов. Снимите изоляцию на конце дополнительного провода на 5-8 мм, вставьте в дополнительную клемму (папа) надежно зажмите его инструментом для обжима или пассатижами. Располагайте провода так, чтобы пучки проводов проходили под плинтусом. Допускается утапливание одиночных проводов в прорези в теплоотражающем материале.
9. Изолируйте линии отреза магистральных проводов в конце полосы термоплёнки. Для этого используйте два отрезка резинового скотча. Один отрезок на половинУ накладывается с нижней стороны, второй сверху закрывает термоплёнку. Выполните эту операцию тщательно, сжимая пальцами места изоляции. Выполните эту операцию тщательно, сжимая пальцами места изоляции многократно.
10. Изолируйте места соединения клемм термоусадочной трубкой (ТУТ). и контактный зажим с проводом. Это обеспечивает электроизоляцию соединения.
11. Для того чтобы изолирующие «подушки» контактов и линий среза не выступали на поверхности – сделайте для них вырезы в теплоизолирующем материале.
12. Подключите провода к термостату в соответствии с маркировкой клемм на корпусе термостата.
13. Подключите к термостату датчик температуры пола (входит в комплект термостата).
14. Подключите термостат к электрической сети.
15. До укладки напольного покрытия включите систему и установите температуру пола. Проверьте нагрев каждой секции термоплёнки.
(В местах подключения монтажных проводов искрение и нагрев не допускается!).
16. Зафиксируйте, при необходимости, полосы плёнки и электрические провода на теплоизолирующем материале скотчем.
17. В качестве напольного покрытия не следует использовать неустойчивые к нагреванию материалы, такие как краска, меняющие цвета реагенты, рассыхающиеся или расклеивающиеся материалы.

Установка под ламинат.

Уточните возможность использования выбранного Вами ламината с теплым полом у продавца или производителя напольного покрытия. При укладке ламината, поверх термоплёнки уложите шумоизоляционную подложку для ламината толщиной 1 — 2 мм , в этом случае защитную полиэтиленовую плёнку использовать не обязательно. Не нагревайте ламинат выше температуры указанной производителем напольного покрытия!

Установка под линолеум и ковролин.
Уточните возможность использования выбранного Вами линолеума или коврового покрытия с теплым полом у продавца или производителя напольного покрытия.
При монтаже под линолеум, ковролин или ковровое покрытие

Уложите на пол отражающий и теплоизоляционный материал, далее
Уложите термоплёнку т.м. «РЭССИ».
Уложите полиэтиленовую плёнку
Уложите защитный материал (ДВП, оргалит, фанеру) поверх полиэтиленовой пленки.
На защитный материал наклейте специально предназначенную для укладки мягких напольных покрытий двухстороннюю клеящуюся ленту
Сверху уложите напольное покрытие .Не ставьте на греющую поверхность картонные коробки, мебель с глухим дном и другие предметы, препятствующие охлаждению поверхности напольного покрытия.

Установка под керамическую плитку, керамогранит.

Толщина теплоотражающей подложки должна быть не менее 2 мм. и иметь жесткую основу (например вспененный полипропилен). Необходимыми характеристиками обладает Пенотерм® НПП ЛП ВАЖНО: Запрещается применение теплоотражающего материала на основе алюминиевой фольги. Для обеспечения сцепления между пленочным теплым полом и плиточным клеем рекомендуется применять сетку из стекловолокна (пластика). Сетку нужно по возможности укладывать так, чтобы она после монтажа возвышалась над термоплёнкой на 1-2 мм, для этого в местах крепления сетки используйте дюбеля и пресшайбы. Данное пространство между термоплёнкой и сеткой нужно для того, чтобы плиточный клей проник под сетку. Крепление допускается только по краям термоплёнки и вдоль линии обозначающей место разреза плёнки. Сетка точечно крепится к теплому полу и придает целостность цементно-клеевой поверхности под плиткой. Укладываем выносной (внешний) датчик температуры.

Возможно 2 варианта:• поверх термопленки, уложив датчик в металлорукав D 8 – 10 мм, этот способ применяется для последующего извлечения датчика температуры и замены его в случае выхода из строя. В отличие от монтажа пленки под ламинат, здесь мы укладываем датчик поверх пленки, для более точной регулировки температуры.
• подвести металлорукав снизу к термопленке, проштробив в первичной стяжке канал для металлорукава и замазав его гипсом. В этом случае место выхода датчика обязательно проложить отражающей подложкой для исключения теплоотвода. Монтаж металлорукава может быть выполнен как до плинтуса, так и до монтажной коробки термостата. В зависимости от возможностей монтажа и удобства извлечения датчика в случае выхода его из строя. При монтаже металлорукава снизу термопленки – покройте его острый край изолентой, чтобы не повредить термопленку.
Внимание! Перед укладкой плитки протестируйте систему. После этого укладывайте плитку на клеевой раствор. Толщина плиточного клея поверх термоплёнки от 1 до 2 см. Рекомендуется включать теплый пол не менее чем через 28 дней после укладки плитки (время полного высыхания плиточного клея).

РекомендацииПеред установкой арматуры и перед нанесением плиточного клея расстелите на уложенный «теплый пол», по всей площади полиэтиленовую пленку и заклейте места стыков скотчем. Некоторый плиточный клей имеет реагенты, разрушающие термостойкий пластик, из которого изготовлен пленочный пол «РЭССИ». Это предотвратит попадание раствора на поверхность нагревательной пленки и продлит срок службы изделия.

Внимание!Уточните возможность использования выбранного Вами плиточного клея с теплым полом у производителя плиточного клея

Стандартный метод испытаний термической стойкости круглого магнитного провода с пленочной изоляцией

Лицензионное соглашение ASTM

ВАЖНО — ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТИ УСЛОВИЯ ПЕРЕД ВХОДОМ В ЭТОТ ПРОДУКТ ASTM.
Приобретая подписку и нажимая на это соглашение, вы вступаете в контракт, и подтверждаете, что прочитали настоящее Лицензионное соглашение, что вы понимаете его и соглашаетесь соблюдать его условия. Если вы не согласны с условиями настоящего Лицензионного соглашения, немедленно покиньте эту страницу, не входя в продукт ASTM.

1. Право собственности:
Этот продукт защищен авторским правом как компиляции и в виде отдельных стандартов, статей и/или документов («Документы») ASTM («ASTM»), 100 Barr Harbour Drive, West Conshohocken, PA 19428-2959 USA, за исключением случаев, когда прямо указано в тексте отдельных документов. Все права защищены. Ты (Лицензиат) не имеет прав собственности или иных прав на Продукт ASTM или Документы. Это не продажа; все права, право собственности и интерес к продукту или документам ASTM (как в электронном, так и в печатном виде) принадлежат ASTM. Вы не можете удалять или скрывать уведомление об авторских правах или другое уведомление, содержащееся в Продукте или Документах ASTM.

2. Определения.

A. Типы лицензиатов:

(i) Индивидуальный пользователь:
один уникальный компьютер с индивидуальным IP-адресом;

(ii) Одноместный:
одно географическое местоположение или несколько объекты в пределах одного города, входящие в состав единой организационной единицы, управляемой централизованно; например, разные кампусы одного и того же университета в одном городе управляются централизованно.

(iii) Multi-Site:
организация или компания с независимое управление несколькими точками в одном городе; или организация или компания, расположенная более чем в одном городе, штате или стране, с центральным управлением для всех местоположений.

B. Авторизованные пользователи:
любое лицо, подписавшееся к этому Продукту; если Site License также включает зарегистрированных студентов, преподавателей или сотрудников, или сотрудник Лицензиата на Одном или Множественном Сайте.

3. Ограниченная лицензия.
ASTM предоставляет Лицензиату ограниченное, отзывная, неисключительная, непередаваемая лицензия на доступ посредством одного или нескольких авторизованные IP-адреса и в соответствии с условиями настоящего Соглашения использовать разрешенных и описанных ниже, каждого Продукта ASTM, на который Лицензиат подписался.

A. Конкретные лицензии:

(i) Индивидуальный пользователь:

(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

(b) право скачивать, хранить или распечатывать отдельные копии отдельных Документов или частей таких Документов исключительно для собственного использования Лицензиатом. То есть Лицензиат может получить доступ к электронному файлу Документа (или его части) и загрузить его. Документа) для временного хранения на одном компьютере в целях просмотра и/или печать одной копии документа для личного пользования. Ни электронный файл, ни единственный печатный отпечаток может быть воспроизведен в любом случае. Кроме того, электронный файл не может распространяться где-либо еще по компьютерным сетям или иным образом. Это электронный файл нельзя отправить по электронной почте, загрузить на диск, скопировать на другой жесткий диск или в противном случае разделены. Одна печатная копия может быть распространена среди других только для их внутреннее использование в вашей организации; его нельзя копировать. Индивидуальный загруженный документ иным образом не может быть продана или перепродана, сдана в аренду, сдана в аренду, одолжена или сублицензирована.

(ii) Односайтовые и многосайтовые лицензии:

(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

(b) право скачивать, хранить или распечатывать отдельные копии отдельных Документов или частей таких Документов для личных целей Авторизованного пользователя. использовать и передавать такие копии другим Авторизованным пользователям Лицензиата в компьютерной сети Лицензиата;

(c) если образовательное учреждение, Лицензиату разрешается предоставлять печатная копия отдельных Документов отдельным учащимся (Авторизованные пользователи) в классе по месту нахождения Лицензиата;

(d) право на отображение, загрузку и распространение печатных копий Документов для обучения Авторизованных пользователей или групп Авторизованных пользователей.

(e) Лицензиат проведет всю необходимую аутентификацию и процессы проверки, чтобы гарантировать, что только авторизованные пользователи могут получить доступ к продукту ASTM.

(f) Лицензиат предоставит ASTM список авторизованных IP-адреса (числовые IP-адреса домена) и, если многосайтовый, список авторизованных сайтов.

B. Запрещенное использование.

(i) Настоящая Лицензия описывает все разрешенные виды использования. Любой другой использование запрещено, является нарушением настоящего Соглашения и может привести к немедленному прекращению действия настоящей Лицензии.

(ii) Авторизованный пользователь не может производить этот Продукт, или Документы, доступные любому, кроме другого Авторизованного Пользователя, будь то по интернет-ссылке, или разрешив доступ через его или ее терминал или компьютер; или другими подобными или отличными средствами или договоренностями.

(iii) В частности, никто не имеет права передавать, копировать, или распространять любой Документ любым способом и с любой целью, за исключением случаев, описанных в Разделе 3 настоящей Лицензии без предварительного письменного разрешения ASTM. В частности, за исключением случаев, описанных в Разделе 3, никто не может без предварительного письменного разрешения ASTM: (a) распространять или пересылать копию (электронную или иную) любой статьи, файла, или материал, полученный из любого продукта или документа ASTM; (b) воспроизводить или фотокопировать любые стандарт, статья, файл или материал из любого продукта ASTM; в) изменять, видоизменять, приспосабливать, или переводить любой стандарт, статью, файл или материал, полученный из любого продукта ASTM; (d) включать любой стандарт, статью, файл или материал, полученный из любого продукта ASTM или Документировать в других произведениях или иным образом создавать любые производные работы на основе любых материалов. получено из любого продукта или документа ASTM; (e) взимать плату за копию (электронную или иным образом) любого стандарта, статьи, файла или материала, полученного из любого продукта ASTM или Документ, за исключением обычных расходов на печать/копирование, если такое воспроизведение разрешено по разделу 3; или (f) систематически загружать, архивировать или централизованно хранить существенные части стандартов, статей, файлов или материалов, полученных из любого продукта ASTM или Документ. Включение печатных или электронных копий в пакеты курсов или электронные резервы, или для использования в дистанционном обучении, не разрешено настоящей Лицензией и запрещено без Предварительное письменное разрешение ASTM.

(iv) Лицензиат не может использовать Продукт или доступ к Продукт в коммерческих целях, включая, помимо прочего, продажу Документов, материалы, платное использование Продукта или массовое воспроизведение или распространение Документов в любой форме; а также Лицензиат не может взимать с Авторизованных пользователей специальные сборы за использование Продукт сверх разумных расходов на печать или административные расходы.

C. Уведомление об авторских правах . Все копии материала из ASTM Продукт должен иметь надлежащее уведомление об авторских правах от имени ASTM, как показано на начальной странице. каждого стандарта, статьи, файла или материала. Сокрытие, удаление или изменение уведомление об авторских правах не допускается.

4. Обнаружение запрещенного использования.

A. Лицензиат несет ответственность за принятие разумных мер для предотвращения запрещенного использования и незамедлительного уведомления ASTM о любых нарушениях авторских прав или запрещенное использование, о котором Лицензиату стало известно. Лицензиат будет сотрудничать с ASTM при расследовании любого такого запрещенного использования и предпримет разумные шаги для обеспечения прекращение такой деятельности и предотвращение ее повторения.

B. Лицензиат должен прилагать все разумные усилия для защиты Продукт от любого использования, не разрешенного настоящим Соглашением, и уведомляет ASTM о любом использовании, о котором стало известно или о котором было сообщено.

5. Постоянный доступ к продукту.
ASTM резервирует право прекратить действие настоящей Лицензии после письменного уведомления, если Лицензиат существенно нарушит условия настоящего Соглашения. Если Лицензиат не оплачивает ASTM какую-либо лицензию или абонентской платы в установленный срок, ASTM предоставит Лицензиату 30-дневный период в течение что бы вылечить такое нарушение. Для существенных нарушений период устранения не предоставляется связанные с нарушениями Раздела 3 или любыми другими нарушениями, которые могут привести к непоправимым последствиям ASTM. вред. Если подписка Лицензиата на Продукт ASTM прекращается, дальнейший доступ к онлайн-база данных будет отклонена. Если Лицензиат или Авторизованные пользователи существенно нарушают настоящую Лицензию или запрещать использование материалов в любом продукте ASTM, ASTM оставляет за собой право право отказать Лицензиату в любом доступе к Продукту ASTM по собственному усмотрению ASTM.

6. Форматы доставки и услуги.

A. Некоторые продукты ASTM используют стандартный интернет-формат HTML. ASTM оставляет за собой право изменить такой формат с уведомлением Лицензиата за три [3] месяца, хотя ASTM приложит разумные усилия для использования общедоступных форматов. Лицензиат и Авторизованные пользователи несут ответственность за получение за свой счет подходящие подключения к Интернету, веб-браузеры и лицензии на любое необходимое программное обеспечение для просмотра продуктов ASTM.

B. Продукты ASTM также доступны в Adobe Acrobat (PDF) Лицензиату и его Авторизованным пользователям, которые несут единоличную ответственность за установку и настройка соответствующего программного обеспечения Adobe Acrobat Reader.

C. ASTM приложит разумные усилия для обеспечения онлайн-доступа доступны на постоянной основе. Доступность будет зависеть от периодического перерывы и простои для обслуживания сервера, установки или тестирования программного обеспечения, загрузка новых файлов и причины, не зависящие от ASTM. ASTM не гарантирует доступ, и не несет ответственности за ущерб или возврат средств, если Продукт временно недоступен, или если доступ становится медленным или неполным из-за процедур резервного копирования системы, объем трафика, апгрейды, перегрузка запросов к серверам, общие сбои сети или задержки, или любая другая причина, которая может время от времени делать продукт недоступным для Лицензиата или Авторизованных пользователей Лицензиата.

7. Условия и стоимость.

A. Срок действия настоящего Соглашения _____________ («Период подписки»). Доступ к Продукту предоставляется только на Период Подписки. Настоящее Соглашение останется в силе после этого для последовательных Периодов подписки при условии, что ежегодная абонентская плата, как таковая, может меняются время от времени, оплачиваются. Лицензиат и/или ASTM имеют право расторгнуть настоящее Соглашение. в конце Периода подписки путем письменного уведомления, направленного не менее чем за 30 дней.

B. Сборы:

8. Проверка.
ASTM имеет право проверять соответствие с настоящим Соглашением, за свой счет и в любое время в ходе обычной деятельности часы. Для этого ASTM привлечет независимого консультанта при соблюдении конфиденциальности. соглашение, для проверки использования Лицензиатом Продукта и/или Документов ASTM. Лицензиат соглашается разрешить доступ к своей информации и компьютерным системам для этой цели. Проверка состоится после уведомления не менее чем за 15 дней, в обычные рабочие часы и в таким образом, чтобы не создавать необоснованного вмешательства в деятельность Лицензиата. Если проверка выявляет нелицензионное или запрещенное использование продуктов или документов ASTM, Лицензиат соглашается возместить ASTM расходы, понесенные при проверке и возмещении ASTM для любого нелицензированного/запрещенного использования. Применяя эту процедуру, ASTM не отказывается от любое из своих прав на обеспечение соблюдения настоящего Соглашения или на защиту своей интеллектуальной собственности путем любым другим способом, разрешенным законом. Лицензиат признает и соглашается с тем, что ASTM может внедрять определенная идентифицирующая или отслеживающая информация в продуктах ASTM, доступных на Портале.

9. Пароли:
Лицензиат должен немедленно уведомить ASTM о любом известном или предполагаемом несанкционированном использовании(ях) своего пароля(ей) или о любом известном или предполагаемом нарушение безопасности, включая утерю, кражу, несанкционированное раскрытие такого пароля или любой несанкционированный доступ или использование Продукта ASTM. Лицензиат несет исключительную ответственность для сохранения конфиденциальности своего пароля (паролей) и для обеспечения авторизованного доступ и использование Продукта ASTM. Личные учетные записи/пароли не могут быть переданы.

10. Отказ от гарантии:
Если не указано иное в настоящем Соглашении, все явные или подразумеваемые условия, заверения и гарантии, включая любые подразумеваемые гарантия товарного состояния, пригодности для определенной цели или ненарушения прав отказываются от ответственности, за исключением случаев, когда такие отказы признаются юридически недействительными.

11. Ограничение ответственности:
В пределах, не запрещенных законом, ни при каких обстоятельствах ASTM не несет ответственности за любые потери, повреждения, потерю данных или за особые, косвенные, косвенные или штрафные убытки, независимо от теории ответственности, возникающие в результате или в связи с использованием продукта ASTM или загрузкой документов ASTM. Ни при каких обстоятельствах ответственность ASTM не будет превышать сумму, уплаченную Лицензиатом по настоящему Лицензионному соглашению.

12. Общие.

A. Прекращение действия:
Настоящее Соглашение действует до прекращено. Лицензиат может расторгнуть настоящее Соглашение в любое время, уничтожив все копии (на бумажном, цифровом или любом носителе) Документов ASTM и прекращении любого доступа к Продукту ASTM.

B. Применимое право, место проведения и юрисдикция:
Это Соглашение должно толковаться и толковаться в соответствии с законодательством Содружество Пенсильвании. Лицензиат соглашается подчиняться юрисдикции и месту проведения в суды штата и федеральные суды Пенсильвании по любому спору, который может возникнуть в соответствии с настоящим Соглашение. Лицензиат также соглашается отказаться от любых претензий на неприкосновенность, которыми он может обладать.

C. Интеграция:
Настоящее Соглашение представляет собой полное соглашение между Лицензиатом и ASTM в отношении его предмета. Он заменяет все предыдущие или одновременные устные или письменные сообщения, предложения, заверения и гарантии и имеет преимущественную силу над любыми противоречащими или дополнительными условиями любой цитаты, заказа, подтверждения, или другое сообщение между сторонами, относящееся к его предмету в течение срока действия настоящего Соглашения. Никакие изменения настоящего Соглашения не будут иметь обязательной силы, если они не будут в письменной форме и подписан уполномоченным представителем каждой стороны.

D. Назначение:
Лицензиат не может назначать или передавать свои права по настоящему Соглашению без предварительного письменного разрешения ASTM.

E. Налоги.
Лицензиат должен уплатить все применимые налоги, за исключением налогов на чистый доход ASTM, возникающий в результате использования Лицензиатом Продукта ASTM. и/или права, предоставленные по настоящему Соглашению.

Улучшающая теплопроводность и химическая защита тонких пленок из бактериальной целлюлозы/серебряных нанопроволок для высокоэластичной электронной кожи

. 2023 28 февраля; 229: 422-431.

doi: 10.1016/j.ijbiomac.2022.12.325. Epub 2023 2 января.

Гоцян Чен ¹ , Синь Лян ² , Сяо Мэн ³ , Лицзюань Лю ³ , Фань Ван ² , Сичан Бао ⁴ , Хайбо Чжан ⁵

Принадлежности

• ¹ Циндаоский институт биоэнергетики и технологии биопроцессов Китайской академии наук, Циндао, 266101, Китай; Университет Китайской академии наук, Пекин, 100049, Китай.
• ² Циндаоский институт биоэнергетики и технологии биопроцессов Китайской академии наук, Циндао, 266101, Китай.
• ³ Циндаоский институт биоэнергетики и технологии биопроцессов Китайской академии наук, Циндао, 266101, Китай; Шаньдунский энергетический институт, Циндао, 266101, Китай; Циндаоская лаборатория новой энергии Шаньдун, Циндао, 266101, Китай.
• ⁴ Циндаоский институт биоэнергетики и технологии биопроцессов Китайской академии наук, Циндао, 266101, Китай; Шаньдунский энергетический институт, Циндао, 266101, Китай; Циндаоская лаборатория новой энергии Шаньдун, Циндао, 266101, Китай. Электронный адрес: [email protected].
• ⁵ Циндаоский институт биоэнергетики и технологии биопроцессов Китайской академии наук, Циндао, 266101, Китай; Шаньдунский энергетический институт, Циндао, 266101, Китай; Циндаоская лаборатория новой энергии Шаньдун, Циндао, 266101, Китай. Электронный адрес: [email protected].

• PMID: 36603710
• DOI: 10.1016/j.ijbiomac.2022.12.325

Guoqiang Chen et al. Int J Биол Макромоль. 2023 .

. 2023 28 февраля; 229: 422-431.

doi: 10.1016/j.ijbiomac.2022.12.325. Epub 2023 2 января.

Авторы

Гоцян Чен ¹ , Синь Лян ² , Сяо Мэн ³ , Лицзюань Лю ³ , Фань Ван ² , Сичан Бао ⁴ , Хайбо Чжан ⁵

Принадлежности

• ¹ Циндаоский институт биоэнергетики и технологии биопроцессов Китайской академии наук, Циндао, 266101, Китай; Университет Китайской академии наук, Пекин, 100049, Китай.
• ² Циндаоский институт биоэнергетики и технологии биопроцессов Китайской академии наук, Циндао, 266101, Китай.
• ³ Циндаоский институт биоэнергетики и технологии биопроцессов Китайской академии наук, Циндао, 266101, Китай; Шаньдунский энергетический институт, Циндао, 266101, Китай; Циндаоская лаборатория новой энергии Шаньдун, Циндао, 266101, Китай.
• ⁴ Циндаоский институт биоэнергетики и технологии биопроцессов Китайской академии наук, Циндао, 266101, Китай; Шаньдунский энергетический институт, Циндао, 266101, Китай; Циндаоская лаборатория новой энергии Шаньдун, Циндао, 266101, Китай. Электронный адрес: [email protected].
• ⁵ Циндаоский институт биоэнергетики и технологии биопроцессов Китайской академии наук, Циндао, 266101, Китай; Шаньдунский энергетический институт, Циндао, 266101, Китай; Циндаоская лаборатория новой энергии Шаньдун, Циндао, 266101, Китай. Электронный адрес: [email protected].

• PMID: 36603710
• DOI: 10.1016/j.ijbiomac.2022.12.325

Абстрактный

Тонкие пленки серебряных нанопроволок (AgNW) стали перспективным гибким электронным устройством следующего поколения. Однако современные тонкие пленки AgNW часто страдают высоким контактным сопротивлением AgNW-AgNW и плохой долговременной стабильностью. Здесь, чтобы повысить стабильность AgNW на поверхности бактериальной целлюлозы (BC), была приготовлена ​​новая гибкая тонкая пленка с высокой проводимостью путем центрифугирования слоя поливинилового спирта (PVA) на пленке BC/AgNWs (BA). Во-первых, была получена пленка ВС с высокой однородностью для лучшего соответствия AgNW. Замечено, что недостаточно защищенные AgNW могут подвергаться коррозии, когда AgNW вместе с PVA были прикреплены к поверхности BC (пленка BAP). Тонкая пленка (10,1 мкм) с покрытием из 0,5 % ПВС (BASP) показывает, что межфазный защитный слой ПВС эффективно снижает внутреннюю несовместимость ВС с AgNW, а также внешнюю коррозию (Na ₂ S в течение 3 ч) и иммобилизацию AgNW, таким образом, имея низкое сопротивление проводящего слоя 0,42 Ω/кв.м, что было лучше, чем у большинства проводящих материалов, содержащих AgNW, о которых сообщалось до сих пор. Кроме того, сопротивление тонкой пленки BASP мало изменилось после 10 000 циклов изгиба, а проводимость оставалась стабильной при непосредственном погружении ВС в 0,5 % ПВС/AgNW. Этот «мягкий» проводящий материал можно использовать для изготовления электронной кожи нового поколения.

Ключевые слова: бактериальная целлюлоза; проводимость; нанокомпозитная пленка; Поливиниловый спирт; Серебряные нанопроволоки.

Copyright © 2022. Опубликовано Elsevier B.V.

Заявление о конфликте интересов

Заявление о конкурирующих интересах Авторы не заявляют о конкурирующих интересах.

Похожие статьи

• Гибкая прозрачная проводящая пленка на основе случайных сетей серебряных нанопроволок.

  Се Х, Ян Х, Ду Д, Чжао Ю, Ван Ю. Се Х и др. Микромашины (Базель). 2018 13 июня; 9 (6): 295. дои: 10.3390/ми9060295. Микромашины (Базель). 2018. PMID: 30424228 Бесплатная статья ЧВК.

• Одностадийный синтез серебряных нанопроволок сверхбольшой длины и тонкого диаметра для создания гибких прозрачных проводящих пленок.

  Ли И, Юань С, Ян Х, Чао И, Го С, Ван С. Ли Ю и др. Материалы (Базель). 201928 января; 12 (3): 401. дои: 10.3390/ma12030401. Материалы (Базель). 2019. PMID: 30696028 Бесплатная статья ЧВК.

• Плавленые серебряные нанопроволоки с наночастицами золя кремнезема для гладких, гибких, электропроводящих и высокостабильных прозрачных электродов.

  Бай С, Ван Х, Ян Х, Чжан Х, Чен Т, Го С. Бай С. и др. RSC Adv. 2018 10 апреля; 8 (24): 13466-13473. дои: 10.1039/c8ra01569d. Электронная коллекция 2018 9 апр. RSC Adv. 2018. PMID: 35542527 Бесплатная статья ЧВК.

• Покрытие целлюлозного материала нанопроволоками Ag для изготовления носимого ИК-отражающего устройства для индивидуального управления температурой: роль метода покрытия и уровня нагрузки.
