Что такое термореле и как оно работает. Какие бывают виды термореле. Где применяются термореле в промышленности и быту. Как правильно выбрать и установить термореле.
Что такое термореле и как оно функционирует
Термореле (или температурное реле) — это электромеханическое устройство, предназначенное для контроля и регулирования температуры. Принцип его работы основан на изменении положения контактов при достижении заданной температуры.
Основные компоненты термореле включают:
- Термочувствительный элемент (биметаллическая пластина, термопара и др.)
- Контактную группу
- Механизм настройки температуры срабатывания
- Корпус
При нагреве до установленной температуры термочувствительный элемент деформируется, что приводит к переключению контактов. Это позволяет включать или отключать подключенное оборудование.
Основные виды термореле и их особенности
Существует несколько типов термореле, различающихся по конструкции и принципу действия:

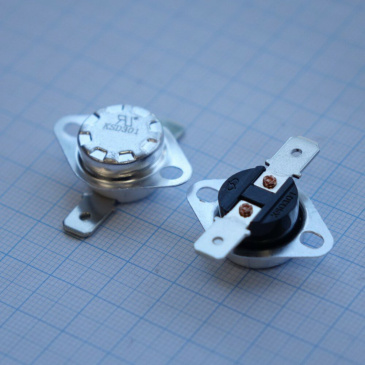

Биметаллические термореле
В основе лежит биметаллическая пластина из двух металлов с разными коэффициентами теплового расширения. При нагреве пластина изгибается, замыкая или размыкая контакты.
Электронные термореле
Используют электронные датчики температуры и микроконтроллеры для более точного контроля. Позволяют задавать сложные алгоритмы регулирования.
Капиллярные термореле
Работают за счет расширения жидкости или газа в капиллярной трубке при нагреве. Обеспечивают высокую точность и возможность удаленного контроля температуры.
Области применения термореле в промышленности и быту
Термореле широко используются в различных отраслях:
- Системы отопления и кондиционирования
- Холодильное оборудование
- Защита электродвигателей от перегрева
- Управление производственными процессами
- Бытовая техника (утюги, чайники, обогреватели)
Как термореле защищают оборудование от перегрева? Устройство отключает питание при достижении критической температуры, предотвращая выход из строя.
Преимущества использования термореле в системах автоматизации
Применение термореле в автоматизированных системах дает ряд преимуществ:
- Точное поддержание заданной температуры
- Экономия энергии за счет своевременного отключения нагрева/охлаждения
- Повышение безопасности эксплуатации оборудования
- Увеличение срока службы техники
- Возможность удаленного контроля и управления
Насколько эффективно термореле экономит энергию? По оценкам, использование термореле в системах отопления позволяет снизить энергопотребление на 15-30%.
Как правильно выбрать термореле для конкретной задачи
При выборе термореле следует учитывать несколько ключевых параметров:
- Диапазон контролируемых температур
- Точность поддержания температуры
- Коммутируемый ток и напряжение
- Тип управляемого оборудования
- Условия эксплуатации (влажность, вибрации и т.д.)
Важно правильно рассчитать необходимую мощность термореле. Какие последствия может иметь выбор термореле с недостаточной мощностью? Это может привести к выходу из строя самого реле или неэффективной защите оборудования.
Особенности монтажа и настройки термореле
Правильная установка термореле критически важна для его эффективной работы:
- Размещение датчика температуры в оптимальной точке контроля
- Надежное крепление и защита от механических воздействий
- Правильное подключение электрических цепей
- Настройка порогов срабатывания с учетом инерционности системы
- Периодическая проверка работоспособности
Какие ошибки при монтаже термореле встречаются чаще всего? Наиболее распространены неправильное расположение датчика и некорректная настройка температурных порогов.
Современные тенденции в развитии термореле
Технологии термореле постоянно совершенствуются:
- Интеграция с системами «умного дома»
- Беспроводное управление через мобильные приложения
- Использование самообучающихся алгоритмов
- Миниатюризация и повышение энергоэффективности
- Расширение функциональности (дополнительные датчики, аналитика)
Как искусственный интеллект может улучшить работу термореле? ИИ позволяет прогнозировать изменения температуры и оптимизировать работу системы с учетом множества факторов.
Термореле (модульное реле температуры): установка
Содержание
- Что такое модульное реле температуры?
- Принцип работы термореле
- Где устанавливают термореле (модульное реле температуры)?
- Термореле RT-12-32
Что такое модульное реле температуры?
Термореле (модульное реле температуры) – это электромеханическое устройство, которое с помощью контактных систем при изменении контролируемых параметров сверх допустимых параметров изменяет свое положение. Таким образом, успешно регламентируется заданная температура.
модульное реле температуры (термореле).Принцип работы термореле
Модульное температурное реле предназначено для контроля температуры не агрессивной среды. Температурное реле осуществляет контроль и поддержание заданного температурного режима, может управлять оборудованием для нагрева или охлаждения температуры в шкафах, помещениях, управления в системах отопления и охлаждения в системах.
реле температуры на динрейкеМодульное устройство в основном устанавливается на DIN-рейку с присоединением проводов питания и коммутируемых электрических цепей оборудования для обеспечения заданных параметров.
На лицевой панели, как правило, находится цифровой индикатор температуры, либо жидко-кристалический дисплей в зависимости от модели, кнопка программирования, светодиодный индикатор, указывающий рабочее состояния устройства.
Температурное реле включает прибор охлаждения (вентилятор) или обогреватель.
Где устанавливают термореле (модульное реле температуры)?
реле температуры (термореле)Практически каждый из домовладельцев выращивает на своём участке какие-либо сельскохозяйственные культуры. Зачастую неблагоприятные погодные условия (слишком жаркое или слишком холодное лето, неожиданные заморозки в начале осени) приводят к гибели многих посадок. Сталкиваются с подобными проблемами и любители зимних садов. Можно потратить много средств, сил и времени, чтобы организовать помещение, высадить красивые растения, а они, неожиданно для вас, окажутся слишком капризными и привередливыми, и погибнут, как только придут первые же незначительные колебания температуры.
колебания температурыОднако, остановив свой выбор на современном модульном электрооборудовании, можно легко решить и эти проблемы.
На рынке сегодня доступны специальные приборы, задача которых заключается в поддержании постоянной температуры. Речь идет о модульных реле температуры.
Модульное реле температуры монтируется непосредственно в электрический щиток в доме на динрейку. В подвале или теплице устанавливается небольшой датчик, определяющий, когда температура воздуха выходит за установленные хозяином границы, датчик, подающий на реле температуры сигнал, корректирует режим температуры.
Термореле RT-12-32
терморегуляторОцените качество статьи:
Термореле антилед RT-12-17
Представляем новое термореле в гамме изделий Line Energy — термореле антилед RT-12-17. Многие из нас в холодное время года сталкивались с проблемой образования наледи на кровле и водостоках.
Для борьбы с этим используют системы обогрева, например, греющим кабелем. Однако, в таких системах мощность нагревательного элемента , чаще всего, заведомо больше необходимой для размораживания поверхности. Не выключенный вовремя нагрев — это перерасход электроэнергии. Для управления нагревом используются различные термореле таблица 1. Все эти приборы работают по принципу включения нагревательного элемента при достижении уличной температуры максимального наледеобразования. Инженеры компании Line Energy разработали для удобства и экономии средств потребителя новое реле температуры RT-12-17.
Это термореле со встроенным циклическим таймером. RT-12-17 имеет следующие преимущества перед аналогами, представленными на рынке:
-гальванически развязанную цепь датчика- безопасность изделия на уровне ГОСТ 12.1.019-79
-расширенный диапазон питания (85-280В)- реле будет работать в условиях «перегруженных» дачных сетей с пониженным напряжением
-индикацию текущей уличной температуры- можно установить в щиток с прозрачным стеклом и видеть температуру на улице
-встроенный циклический таймер — при его активации можно существенно экономить электроэнергию (пример 50%/50% времени работы/паузы — при 3кВт — за сутки работы 126руб (3кВт х 12ч х 3,5р).
Все эти преимущества подкрепляются очень конкурентной ценой — сравнимой с самым дешевым аналоговым реле RT-821.1 от ФиФ (а если к нему добавить циклический таймер- выйдет существенно дороже), все остальные аналоги дороже не менее чем в 1,5 раза!!
Еще один вариант использования этого реле — для подогрева труб водоснабжения или канализации, для случаев, когда затруднительно замерять температуру трубы (например, она зарыта под землей) и мы меряем температуру воздуха на улице. Здесь при низких температурах включаем подогрев (учитывая время глубину заложения), а для экономии подогрев включается и выключается в соответствии с заданным циклом. Термореле RT-12-17 практически соединяет в себе два прибора: термореле и циклический таймер. А продается по цене одного прибора. Проще установка и настройка. Выгодно вдвойне.
|
Реле |
Производитель |
Корпус |
Гальванически развязан |
Диапазон регулировки |
Шаг регулировки |
Коммутируемый ток |
Напряжение питания,В |
Индикация температуры |
Таймер |
RT-821. 1
|
ФиФ |
1Pin Din-рейка |
нет |
-4…+5 |
3 |
16А |
180-250 |
нет |
нет |
|
ETI-1551 |
OJ Electronik |
2Pin Din-рейка |
Н.д. |
|
0-4 |
10А |
230 |
нет |
нет |
|
ТР-41/21 |
Эрголайт |
2Pin Din-рейка |
нет |
-20. |
0,5-10 |
16А |
180-250 |
нет |
нет |
|
ETR/F-1447A |
Micro-matic norge |
3Pin Din-рейка |
нет |
-15…+10 |
0,4 |
16А 2 реле на (+) и (-) |
200-240 |
нет |
нет |
|
РТ-330 |
ССТ |
2Pin Din-рейка |
нет |
-15. |
5 |
16А |
220 |
нет |
нет |
|
Terneo SN |
|
3Pin Din-рейка |
нет |
-20…+10 |
0,1 |
16А |
200-240 |
ДА |
нет |
|
Devireg 316 |
Devi |
3Pin Din-рейка |
нет |
-10. |
|
16А |
200-240 |
нет |
нет |
|
Caleo UTH-180 |
SM Caleo |
Накладной |
Н.д. |
-20…+30 |
2 |
18А |
100-240 |
нет |
нет |
|
RT-12-17 |
НПЦ Истион |
2Pin Din-рейка |
ДА |
-54. |
0,1 |
16А (исп21) 30А (исп22) |
85-265 |
ДА |
ДА- двухшаговый |
..+12
..+50
..+125Вывод от анализа таблицы:
RT-12-17 по функционалу, диапазону питания и безопасности (Гальваническая развязка датчика) превосходит все подобранные реле, а по цене является одним из самых недорогих. Термореле RT-12-17 соединяет в себе два прибора: термореле и циклический таймер. А продается по цене одного прибора. Проще установка и настройка. Выгодно вдвойне.
Тепловое реле EasyPact LRE05 0,63…1,0 A Schneider Electric
Возможно, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.
Нажмите здесь, чтобы получить инструкции по включению JavaScript в вашем браузере.
- Список желаний
- Сравнить
Модель: 004.030.069
Производитель: Schneider Electric
Штрих-код: 3606480329722
Тепловое реле перегрузки EasyPact TVS LRE05 с возможной калибровкой I max 0,63…1,0 A и классом 10 A предназначено для защиты цепей переменного тока и двигателей от: − перегрузок − обрыва фазы − длительное время пуска − длительное состояние остановки ротора. Тепловое реле постоянно контролирует ток, подаваемый двигателем. Когда этот ток превышает уставку, его вспомогательные контакты изменят состояние, что приведет к остановке двигателя.
17,73 $
- Описание
- аксессуары
- Документы
| Характеристики мощности | |
|---|---|
| Треппирование класса | 10A (стандартный IEC 60947-4-1 Определяет время перетоки. от 2 до 10 секунд) |
| Номинальное напряжение изоляции | 690 В |
| Номинальное импульсное выдерживаемое напряжение (U IMP ) | 6KV |
| Частотные пределы рабочего тока | 50 … 60 Гц |
| Диапазон обстановки | 0,63 … 1,0A |
| 0,63 … 1,0A | |
| 0,63. relay | aM — 2A gG — 4A |
| Compatible with contactor | LC1E06 LC1E09 LC1E12 LC1E18 LC1E25 LC1E32 LC1E38 |
| Power circuit connections | |
| Flexible cable without cable end | 1,5…6mm 2 |
| Flexible cable with cable end | 1…4mm 2 |
| Solid cable without cable end | 1 … 6 мм 2 |
| Крутящий момент затягивания | 1,7N · м |
| СПАСИЛЕРИИ СОЗДАНИЯ | |
| Обычный тепловой ток | 5A |
| Обычный тепловой ток | 5A |
. контакторы | 3,27A/110VAC |
| Защита от короткого замыкания gG или GB2 | 5A |
| Подключение винтовыми зажимами | 9 -29010 2х1…208мм гибкий кабель конец|
| Момент затяжки | 1,7Н·м |
| Окружающая среда | |
| Степень защиты | IP20 |
| Защитная обработка | «TH» |
| Температура хранения | -60 ° C …+80 ° C | -60 ° C …+80 ° C | 40888888 гг. 20°C…+60°C |
| Рабочая температура со снижением характеристик | -20°C…+70°C |
| Рабочее положение | любое | 4° |
| Shock resistance | 6gn — 11ms |
| Vibration resistance | 3gn |
| Dielectric strength at 50Hz | 6kV |
| Operating characteristics | |
| Temperature compensation | -20°C. ..+60°C |
| Порог отключения | 1,14±0,06 I r A |
| Чувствительность к обрыву фазы | ток отключения 900% от I0028 r on two phase, the last one at 0 |
Electrical diagram
214365AutoResetMan.TestAuto969598 97Auxiliaries and accessories for LRE05
LAEB1
Similar or replacement products LRE05
Тепловые реле перегрузки EasyPact TVS |
Что такое тепловое реле?
Технические руководства1 Views
3 года назад
Тепловые реле — это тип электрического устройства, используемого для защиты двигателей и электрических цепей от перегрузки, часто используемого с контакторами.
Тепловые реле имеют функцию автоматического переключения контактов за счет теплового расширения и сжатия металлических стержней.
Тепловые реле снабжены контактором для защиты электрооборудования, особенно электродвигателей, при перегрузке по току, перегрузке во время работы.
Примечание. Тепловые реле работают только для изменения состояния контактов, но не для отключения питания, поэтому их необходимо комбинировать с другим переключателем.
Характеристика тепловых реле заключается в том, что им требуется определенное время для срабатывания на основе механизма теплового расширения, и они не срабатывают так быстро (мгновенно), как электромагнитные переключатели. Поэтому тепловые реле используются только для защиты от перегрузки, а не для защиты от короткого замыкания. Для защиты от короткого замыкания необходимо использовать с аптоматом, предохранителем.
Тепловые реле, работающие при переменном напряжении до 500В, частотой 50Гц, имеют диапазон действия от нескольких сотен мА до нескольких сотен А.
Тепловые реле Mitsubishi, LS, Schneider имеют диапазон от 0,1А до 800А.
Примечание:
- Рычаг
- Контакт нормально замкнутый
- Нормально открытый контакт
- Винт регулировки тока удара0014
- Нагревательный провод
- Рычаг
- Кнопка сброса
Можно сказать, что тепловое реле не слишком сложное, а использование очень простое.
Принцип работы тепловых реле В соответствии со своим названием тепловые реле работают на основе изменения температуры тока. Когда ток перегружен, выделяется огромное количество тепла, которое вызывает нагрев металлической пластины реле, что приводит к расширению. В составе теплового реле чрезвычайно важную роль для эффективной работы устройства играет двойная металлическая пластина. Эта двойная металлическая пластина изготовлена из двух металлических стержней с разным коэффициентом удлинения.
Как правило, первый металлический стержень имеет меньший коэффициент расширения и часто инвар (включая 36% Ni + 64% Fe). Второй металлический стержень обычно изготавливают из латуни или хромоникелевой стали, так как его показатель расширения примерно в 20 раз больше, чем у инвара. Две плиты собираются в один лист путем горячей прокатки или сварки.
При резком изменении тока температура воздействует на двойной стальной стержень, так что он изгибается в направлении металлического стержня с меньшим коэффициентом расширения, который теперь можно использовать непосредственно для тока или окружающего провода сопротивления. . Величина изгиба больше или меньше зависит от длины и толщины металлического стержня.
Классификация тепловых реле– По конструкции тепловые реле делятся на два типа : открытого типа и закрытого типа.
– Использование по запросу: Одно- и двухполюсное исполнение.
– По методу нагрева:
+ Прямой нагрев: электричество проходит непосредственно через двойную металлическую пластину. Этот тип имеет простую конструкцию, но при изменении номинального тока необходимо менять пластину Двойной металл, этот тип не удобен.
+ Косвенный нагрев: Электрический ток протекает через независимый нагревательный элемент, косвенно излучаемое тепло вызывает изгиб металлической пластины. Этот тип имеет то преимущество, что при изменении номинального тока нам нужно только заменить нагревательный элемент. Недостатком этого типа является то, что при большой перегрузке нагревательный элемент может достигать довольно высоких температур, но из-за плохой теплопередачи воздуха металлический лист не успевает отравляться и нагревательный элемент перегорает.
+ Комбинированный нагрев: этот тип относительно хорош, так как работает прямо и косвенно. Обладает относительно высокой термической стабильностью и может работать при многократных перегрузках
больших.
Тепловые реле используются для защиты двигателя от перегрузки, поэтому при выборе теплового реле необходимо выбрать правильный тип двигателя для защиты. Во многих случаях пользователь выбирает тепловое реле в соответствии с током контактора или аптомата, что неверно и приводит к сгоранию двигателя при перегрузке.
Ниже представлена Таблица тепловых реле в зависимости от мощности двигателя:
Некоторые замечания по выбору тепловых реле:
+ Выбирайте тепловое реле с регулируемым порогом, соответствующим рабочему диапазону двигателя или чуть выше. Нижний порог регулирования теплового реле должен быть ниже середины рабочего диапазона двигателя. Максимальный регулируемый порог теплового реле должен быть выше верхнего предела рабочего диапазона двигателя.
+ Некоторые типы тепловых реле имеют контакт для контактора (обычно это небольшие тепловые реле). Поэтому он может установить только подходящий тип контактора, совместимый с ним.
