Термостат для управления циркуляционным насосом: повышение эффективности системы отопления

Как работает термостат для циркуляционного насоса. Какие виды термостатов бывают. Как правильно установить и настроить термостат. Какие преимущества дает использование термостата в системе отопления.

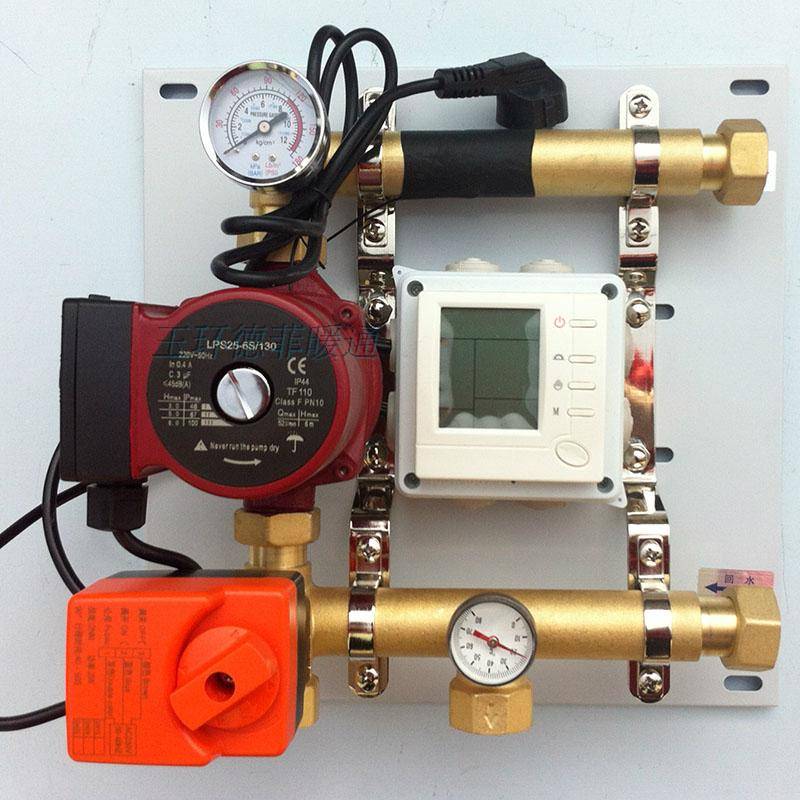

Принцип работы термостата для циркуляционного насоса

Термостат для управления циркуляционным насосом — это устройство, которое автоматически включает и выключает насос в зависимости от температуры теплоносителя в системе отопления. Его основная задача — поддерживать оптимальную температуру и экономить электроэнергию.

Как работает термостат для циркуляционного насоса:

1. Датчик термостата измеряет температуру теплоносителя
2. Если температура опускается ниже заданного значения, термостат включает насос
3. Когда температура поднимается выше установленной, термостат отключает насос
4. Процесс повторяется циклически, поддерживая нужную температуру

Виды термостатов для циркуляционных насосов

Существует несколько основных видов термостатов для управления циркуляционными насосами:

• Механические — работают за счет расширения/сжатия биметаллической пластины
• Электронные — используют электронные датчики и микропроцессор
• Программируемые — позволяют задавать разные температурные режимы по расписанию
• Беспроводные — управляются дистанционно через Wi-Fi

Преимущества использования термостата в системе отопления

Установка термостата для управления циркуляционным насосом дает ряд важных преимуществ:

• Экономия электроэнергии до 30-40% за счет отключения насоса при достижении нужной температуры
• Поддержание стабильной комфортной температуры в помещениях
• Продление срока службы насоса благодаря оптимизации его работы
• Возможность гибкой настройки режимов отопления
• Автоматизация работы системы отопления

Как правильно выбрать термостат для циркуляционного насоса

При выборе термостата для управления циркуляционным насосом следует учитывать несколько ключевых факторов:

1. Тип системы отопления (открытая/закрытая, однотрубная/двухтрубная)
2. Мощность насоса
3. Диапазон регулировки температуры
4. Точность поддержания температуры (гистерезис)
5. Наличие дополнительных функций (программирование, удаленное управление)

Какой гистерезис считается оптимальным для комфортного отопления? Большинство специалистов рекомендуют выбирать термостаты с гистерезисом не более 1-2°C. Это обеспечивает достаточно точное поддержание температуры без частых включений/выключений насоса.

Установка и настройка термостата для циркуляционного насоса

Процесс установки и настройки термостата включает следующие основные этапы:

1. Выбор места установки датчика температуры (обычно на подающем трубопроводе)
2. Подключение термостата к насосу и электросети
3. Настройка желаемой температуры включения/выключения
4. Установка гистерезиса (если предусмотрено конструкцией)
5. Проверка корректности работы системы

Важно правильно выбрать место установки датчика температуры. Размещать его рекомендуется на подающем трубопроводе после котла, но до первого радиатора. Это позволит термостату корректно отслеживать температуру теплоносителя.

Типичные ошибки при использовании термостатов для циркуляционных насосов

При установке и эксплуатации термостатов нередко допускаются следующие ошибки:

• Неправильное размещение датчика температуры
• Установка слишком низкой или высокой температуры срабатывания
• Выбор термостата с неподходящим диапазоном регулировки
• Игнорирование настройки гистерезиса
• Отсутствие регулярной проверки работоспособности термостата

Как избежать этих ошибок? Внимательно изучите инструкцию к термостату, проконсультируйтесь со специалистом по отоплению, регулярно проверяйте работу устройства в начале каждого отопительного сезона.

Экономический эффект от использования термостата

Установка термостата для управления циркуляционным насосом позволяет существенно сократить расходы на отопление. По оценкам экспертов, экономия может составлять:

• 15-20% при использовании простого механического термостата
• 25-30% при установке электронного термостата
• До 40% при применении программируемого термостата с гибкими настройками

Какой срок окупаемости термостата? В большинстве случаев термостат окупается за 1-2 отопительных сезона за счет экономии электроэнергии и повышения эффективности работы системы отопления.

Альтернативные способы управления циркуляционным насосом

Помимо термостатов, существуют и другие способы управления работой циркуляционного насоса:

• Реле давления — включает насос при падении давления в системе
• Таймер — позволяет задать периоды работы насоса по времени
• Погодозависимая автоматика — регулирует работу насоса в зависимости от уличной температуры
• Ручное управление — насос работает постоянно или включается вручную по необходимости

Какой способ управления выбрать? Это зависит от конкретной системы отопления и потребностей пользователя. Однако в большинстве случаев термостат обеспечивает оптимальное сочетание эффективности и экономичности.

Перспективы развития технологий управления циркуляционными насосами

Технологии управления циркуляционными насосами продолжают развиваться. Основные тенденции включают:

• Интеграцию с системами «умного дома»
• Использование искусственного интеллекта для оптимизации работы
• Развитие беспроводных технологий управления
• Повышение энергоэффективности и экологичности устройств

Какие инновации ожидаются в ближайшем будущем? Вероятно, мы увидим появление самообучающихся систем управления, которые будут автоматически адаптироваться под привычки пользователей и особенности конкретного здания.

автоматика и схема, терморегулятор для управления

Автономные системы отопления в частном доме могут быть открытыми и закрытыми, с гравитационной и принудительной циркуляцией теплоносителя. Оптимальными и более практичными считаются схемы закрытого типа с принудительным движением воды. Энергозависимые тепловые магистрали обеспечивают равномерность подачи теплоносителя во все приборы без снижения температуры нагрева воды. А вот чтобы схема работала бесперебойно, нужна автоматика для циркуляционного насоса отопления – что это и зачем, следует разобраться подробнее.

Схема и принципы работы тепловых насосов

Конструктивно прибор представляет собой комплекс основных и вспомогательных элементов:

1. Рабочее колесо или крыльчатка. Детали с лопастями, которые захватывают жидкость, направляют ее в приборы отопительной системы.
2. Электрический двигатель. Элемент нужен для запуска оборудования в работу.
3. Камера перекачивания. Отсек оснащается патрубками подачи теплоносителя и напора, которые присоединены к трубопроводам системы.
4. Корпус. Служит для защиты прибора от порчи при механическом воздействии, может изготавливаться из чугуна или термостойкого пластика.
5. Клеммы. Коробка с клеммами нужна для подключения агрегата к электрической сети, для получения питания для всех элементов и регулирующих деталей.

Как работает насос: по патрубку подачи в перекачивающую камеру оборудования поступает теплоноситель, далее электромотор запускает работу крыльчатки, лопасти которой захватывают жидкость. После этого давление на теплоноситель повышается, он направляется в патрубок выпуска, который присоединен к трубопроводу магистрали.

Простая схема для насоса для отопления не требует особых умений при монтаже, также не будет проблем с выяснением причины остановки оборудования – нет питания, засорилась крыльчатка. Никаких дополнительных функциональных особенностей нагнетатель не несет, давление в системе не повышает, нужен только для обеспечения нормальной циркуляции жидкости в приборах.

Приборы автоматики для насосов

Комплекс включает несколько отдельных агрегатов – терморегулятор, реле, источник бесперебойного питания (ИБП). Оборудование требуется для поддержания бесперебойной работы тепловых насосов, а также определения режима нагрева теплоносителя, который транспортируется по магистрали.

Совет! Термостат для циркуляционного насоса отопления пригодится не только в автономной системе, но и централизованной (в квартирах). Устройство устанавливается на радиатор, служит для коррекции интенсивности транспортировки теплоносителя в радиаторе.

Особенности и назначение термостатов

Рекомендуем к прочтению:

Прибор предназначен для контроля нагрева теплоносителя и совмещает функции запорного вентиля и термоэлемента.

Принцип работы термодатчика:

• считывание информации с температурного датчика, который нужен для определения режима нагрева;
• сравнение показателей датчика с заранее установленными настройками нагрева, которые пользователь вводит в меню устройства, определяя температуру включения и отключения насоса;
• осуществление запуска оборудования в работу или отключение насоса.

Основной момент в определении режима – гистерезис. Это интервал запаздывания показателя температуры при запуске и остановке прибора. Как только начинается процесс нагрева теплоносителя, гистерезис плюсуется к показателям температуры, определяющим запуск насоса в работу, а при остывании жидкости установленный гистерезис отнимается.

Задается гистерезис в ручном режиме, хозяин сам может установить интервал в 5 и более градусов. Например, в настройках режима есть заданный уровень температуры +50 С, гистерезис в +7 С, то сначала теплоноситель прогревается до +57 С, затем блок автоматики, осуществляющий управление циркуляционным насосом, запускает агрегат в работу. А вот для отключения нагнетателя нужно остывание теплоносителя до +43 С (50-7).

Совет! Гистерезис следует устанавливать от +5 С, чтобы прибор не запускался и отключался поминутно, поддерживая точность нагрева в 1 градус. При подборе насоса нужно смотреть установки гистерезиса в прошивке, удобнее работать +/-1 градус минимум и +/-10 градусов максимум.

Термодатчик устанавливается рядом с котлом, а если термостат выставляется с учетом данных температуры в комнате, то приборы регулировки котла должны предусматривать внесение изменений в температуру нагрева теплоносителя.

Возможности и принцип работы бесперебойного блока питания

Циркуляционный насос – энергозависимое оборудование, поэтому при отключении электропитания прибор работать не будет. Чтобы не остаться без тепла, хозяину нужно позаботиться о дополнительном источнике питания, которым может стать бесперебойник (ИБП) или генератор. Но генератор работает шумно, а вот блок обеспечения гарантирует тишину, при этом не уступает генераторам по функциональным возможностям. Главное – правильно подобрать источник обеспечения постоянного тока с учетом индивидуальных особенностей системы.

Рекомендуем к прочтению:

Можно обойтись без дополнительного источника энергии, если сформировать схему отопления с уклоном трубопроводов в сторону котла – так теплоноситель будет циркулировать самотеком, то есть при отключении электроэнергии дом не останется без тепла. Однако самотечные схемы не подходят для строений более 1 этажа и площадью более 25 м2. На высоту самотеком вода не поднимется, а пока теплоноситель самотеком дойдет до крайнего радиатора, температура снизится, в комнатах будет холодно. Поэтому без насоса, а соответственно, источника дополнительного питания в таких тепловых магистралях не обойтись.

Монтаж ИБП не доставляет сложностей, оборудование оснащено автоматической системой управления, аккумулятором для нагнетателя – такой комплекс обеспечивает энергией блок управления циркуляционным насосом отопления и другие элементы системы, работающие от электричества.

На заметку! В техническом паспорте бесперебойника прописывается объем аккумулятора, стандартное время работы прибора. При выборе ИБП в расчет принимается мощность циркуляционного насоса. А чтобы обеспечить энергией все элементы схемы, источник питания нужно брать с запасом.

Характеристики реле включения и отключения насоса

Реле запуска и отключения необходимо для поддержания работы системы в автоматическом режиме. Если в схему встроен насос циркуляционный с датчиком температуры, то при понижении уровня давления в магистрали реле включает прибор в работу, а при увеличении давления отключает.

На заметку! Реле включения насоса отопления пригодится в однотрубных и двухтрубных системах с раздачей ГВС. При окончании разбора воды давление поднимается, прибор отключается. Как только потребление теплоносителя возобновляется, нагнетатель снова запускается в работу.

Установленный таймер для насоса отопления позволяет неплохо сэкономить на топливе, продлить срок эксплуатации оборудования. Отключение насоса – снижение затрат на обслуживание, оплату электроэнергии и износа деталей. Как правило, производители агрегатов выпускают оборудование сразу с полным оснащением или дают точные рекомендации по подбору типов комплекса автоматического управления.

Что касается терморегуляторов, то их следует установить на все батареи, в том числе в квартире. В этом случае хозяин получает возможность задавать режим прогрева в каждой комнате, а владельцы автономных систем снижают затраты на топливо, энергоносители. Например, можно задать минимальный прогрев теплоносителя в дневное время, пока все на работе, запускать оборудование на полный прогрев только в вечерние и утренние часы. При таком режиме экономия достигает 35-40%.

Совет! Для нормальной работы радиаторов нужны термодатчики с тонкой шкалой настройки. Это значит, что деления должны быть не более 1-5 градусов, чтобы выставление режима нагрева теплоносителя было как можно более точным.

Термостат для включения циркуляционного насоса

Автономные системы отопления в частном доме могут быть открытыми и закрытыми, с гравитационной и принудительной циркуляцией теплоносителя. Оптимальными и более практичными считаются схемы закрытого типа с принудительным движением воды. Энергозависимые тепловые магистрали обеспечивают равномерность подачи теплоносителя во все приборы без снижения температуры нагрева воды. А вот чтобы схема работала бесперебойно, нужна автоматика для циркуляционного насоса отопления – что это и зачем, следует разобраться подробнее.

Схема и принципы работы тепловых насосов

Конструктивно прибор представляет собой комплекс основных и вспомогательных элементов:

1. Рабочее колесо или крыльчатка. Детали с лопастями, которые захватывают жидкость, направляют ее в приборы отопительной системы.
2. Электрический двигатель. Элемент нужен для запуска оборудования в работу.
3. Камера перекачивания. Отсек оснащается патрубками подачи теплоносителя и напора, которые присоединены к трубопроводам системы.
4. Корпус. Служит для защиты прибора от порчи при механическом воздействии, может изготавливаться из чугуна или термостойкого пластика.
5. Клеммы. Коробка с клеммами нужна для подключения агрегата к электрической сети, для получения питания для всех элементов и регулирующих деталей.

Как работает насос: по патрубку подачи в перекачивающую камеру оборудования поступает теплоноситель, далее электромотор запускает работу крыльчатки, лопасти которой захватывают жидкость. После этого давление на теплоноситель повышается, он направляется в патрубок выпуска, который присоединен к трубопроводу магистрали.

Простая схема для насоса для отопления не требует особых умений при монтаже, также не будет проблем с выяснением причины остановки оборудования – нет питания, засорилась крыльчатка. Никаких дополнительных функциональных особенностей нагнетатель не несет, давление в системе не повышает, нужен только для обеспечения нормальной циркуляции жидкости в приборах.

Приборы автоматики для насосов

Комплекс включает несколько отдельных агрегатов – терморегулятор, реле, источник бесперебойного питания (ИБП). Оборудование требуется для поддержания бесперебойной работы тепловых насосов, а также определения режима нагрева теплоносителя, который транспортируется по магистрали.

Совет! Термостат для циркуляционного насоса отопления пригодится не только в автономной системе, но и централизованной (в квартирах). Устройство устанавливается на радиатор, служит для коррекции интенсивности транспортировки теплоносителя в радиаторе.

Особенности и назначение термостатов

Прибор предназначен для контроля нагрева теплоносителя и совмещает функции запорного вентиля и термоэлемента.

Принцип работы термодатчика:

• считывание информации с температурного датчика, который нужен для определения режима нагрева;
• сравнение показателей датчика с заранее установленными настройками нагрева, которые пользователь вводит в меню устройства, определяя температуру включения и отключения насоса;
• осуществление запуска оборудования в работу или отключение насоса.

Основной момент в определении режима – гистерезис. Это интервал запаздывания показателя температуры при запуске и остановке прибора. Как только начинается процесс нагрева теплоносителя, гистерезис плюсуется к показателям температуры, определяющим запуск насоса в работу, а при остывании жидкости установленный гистерезис отнимается.

Задается гистерезис в ручном режиме, хозяин сам может установить интервал в 5 и более градусов. Например, в настройках режима есть заданный уровень температуры +50 С, гистерезис в +7 С, то сначала теплоноситель прогревается до +57 С, затем блок автоматики, осуществляющий управление циркуляционным насосом, запускает агрегат в работу. А вот для отключения нагнетателя нужно остывание теплоносителя до +43 С (50-7).

Совет! Гистерезис следует устанавливать от +5 С, чтобы прибор не запускался и отключался поминутно, поддерживая точность нагрева в 1 градус. При подборе насоса нужно смотреть установки гистерезиса в прошивке, удобнее работать +/-1 градус минимум и +/-10 градусов максимум.

Термодатчик устанавливается рядом с котлом, а если термостат выставляется с учетом данных температуры в комнате, то приборы регулировки котла должны предусматривать внесение изменений в температуру нагрева теплоносителя.

Возможности и принцип работы бесперебойного блока питания

Циркуляционный насос – энергозависимое оборудование, поэтому при отключении электропитания прибор работать не будет. Чтобы не остаться без тепла, хозяину нужно позаботиться о дополнительном источнике питания, которым может стать бесперебойник (ИБП) или генератор. Но генератор работает шумно, а вот блок обеспечения гарантирует тишину, при этом не уступает генераторам по функциональным возможностям. Главное – правильно подобрать источник обеспечения постоянного тока с учетом индивидуальных особенностей системы.

Можно обойтись без дополнительного источника энергии, если сформировать схему отопления с уклоном трубопроводов в сторону котла – так теплоноситель будет циркулировать самотеком, то есть при отключении электроэнергии дом не останется без тепла. Однако самотечные схемы не подходят для строений более 1 этажа и площадью более 25 м2. На высоту самотеком вода не поднимется, а пока теплоноситель самотеком дойдет до крайнего радиатора, температура снизится, в комнатах будет холодно. Поэтому без насоса, а соответственно, источника дополнительного питания в таких тепловых магистралях не обойтись.

Монтаж ИБП не доставляет сложностей, оборудование оснащено автоматической системой управления, аккумулятором для нагнетателя – такой комплекс обеспечивает энергией блок управления циркуляционным насосом отопления и другие элементы системы, работающие от электричества.

На заметку! В техническом паспорте бесперебойника прописывается объем аккумулятора, стандартное время работы прибора. При выборе ИБП в расчет принимается мощность циркуляционного насоса. А чтобы обеспечить энергией все элементы схемы, источник питания нужно брать с запасом.

Характеристики реле включения и отключения насоса

Реле запуска и отключения необходимо для поддержания работы системы в автоматическом режиме. Если в схему встроен насос циркуляционный с датчиком температуры, то при понижении уровня давления в магистрали реле включает прибор в работу, а при увеличении давления отключает.

На заметку! Реле включения насоса отопления пригодится в однотрубных и двухтрубных системах с раздачей ГВС. При окончании разбора воды давление поднимается, прибор отключается. Как только потребление теплоносителя возобновляется, нагнетатель снова запускается в работу.

Установленный таймер для насоса отопления позволяет неплохо сэкономить на топливе, продлить срок эксплуатации оборудования. Отключение насоса – снижение затрат на обслуживание, оплату электроэнергии и износа деталей. Как правило, производители агрегатов выпускают оборудование сразу с полным оснащением или дают точные рекомендации по подбору типов комплекса автоматического управления.

Что касается терморегуляторов, то их следует установить на все батареи, в том числе в квартире. В этом случае хозяин получает возможность задавать режим прогрева в каждой комнате, а владельцы автономных систем снижают затраты на топливо, энергоносители. Например, можно задать минимальный прогрев теплоносителя в дневное время, пока все на работе, запускать оборудование на полный прогрев только в вечерние и утренние часы. При таком режиме экономия достигает 35-40%.

Совет! Для нормальной работы радиаторов нужны термодатчики с тонкой шкалой настройки. Это значит, что деления должны быть не более 1-5 градусов, чтобы выставление режима нагрева теплоносителя было как можно более точным.

Выбирая вариант автономной схемы отопления для частного дома, хозяева чаще всего отдают предпочтение системам с принудительной циркуляцией. Прибор обеспечивает подачу теплоносителя нужной температуры ко всем приборам, ускоряет циркуляцию и справляется с подачей воды на верхние этажи дома. Рассмотрим, что такое автоматика для циркуляционного насоса отопления и зачем она нужна.

Схема и принцип работы циркуляционного насоса отопления

Тепловой насос – прибор, в котором есть основные узлы и вспомогательные элементы:

• рабочее колесо (крыльчатка) обеспечивает транспортировку, перекачку жидкого носителя по трубам;
• электрический двигатель запускает работу оборудования;
• перекачивающая камера с патрубками подачи и напора, которые подключаются к магистральным трубопроводам;
• корпус, защищающий прибор от механического воздействия;
• клеммная коробка для подключений электрических органов и регулирующих приборов.

Принцип работы прост:

1. В перекачивающую камеру поступает теплоноситель. Для этого есть впускной патрубок.
2. Поток захватывается крыльчаткой, которая приводится в действие при запуске электродвигателя.
3. За счет повышения давления теплоноситель отправляется в патрубок выпуска теплоносителя, присоединенный к магистрали.

Таким образом, схема для насоса для отопления становится предельно понятной, никаких сложностей с функционалом нет. Важно лишь выбрать вид оборудования, предназначенный для типа системы, установленной дома.

Автоматика для циркуляционного насоса

Общее определение включает несколько видов элементов – терморегулятор, реле, блок бесперебойного питания. Все эти узлы необходимы для регулировки температуры теплоносителя, подаваемого в магистраль, а также обеспечения бесперебойной работы насоса.

Стоит знать, что термостат для циркуляционного насоса может пригодиться и для квартиры – прибор подключается к радиатору и применяется для регулировки циркуляции теплоносителя через батарею. В некоторых квартирах такой вариант управления считается единственно возможным.

Термостат

Соединяет в себе функции вентиля и термоэлемента, контролирует температуру теплоносителя.

Как работает насос циркуляционный с датчиком температуры:

1. Сначала определяется информация с температурного датчика, на котором выстроен весь принцип работы.
2. Показатели сравниваются с выставленными настройками. Их нужно вводить в побочном меню устройства. Здесь различается сама температура включения насоса и гистерезис – так называется интервал запаздывания температуры при запуске и отключении оборудования.
3. Как только пошел процесс нагревания, гистерезис добавляется к показателям температуры запуска насоса в работу, а при остывании теплоносителя гистерезис отнимается.

Получается, что если хозяин задает показатель температуры в +50 С, гистерезис в +5 С, то вода должна сначала прогреться до отметки в +55 С, чтобы блок управления циркуляционным насосом отопления запустил прибор в работу. А для выключения оборудования теплоноситель должен остыть до +45 С.

Прибор, дополненный гистерезисом, считается удобным в работе. Получается, что оборудование не будет постоянно включаться и выключаться для поддержания точности прогрева до одного градуса. Выбирая термостат, лучше отдать предпочтение минимальному показателю гистерезиса в прошивке +/- 1 градус, а максимальному +/- 10 градусов.

Важно! Если термостат для циркуляционного насоса отопления настраивается с учетом данных о внешней температуре в комнате, то и регулировка котла должна предусматривать изменения в температуре теплоносителя. Прибор монтировать рядом с котлом.

Бесперебойный блок питания

Управление циркуляционным насосом без подачи электропитания невозможно, поэтому обеспечение поступления постоянного тока – основная задача хозяина. Самый простой способ – установить блок бесперебойного питания (ИБП) или озаботиться генератором.

Многие хозяева стараются обойтись без дополнительного оборудования, формируя теплосистему с возможностью самотечной циркуляции теплоносителя. Это хороший выход, но при малейшем нарушении технологии выкладки трубопровода, система встанет. К тому же при оборудовании тепломагистрали в 2-х и более этажном доме самотечная схема может дать сбой, поэтому без насоса тут не обойтись.

При установке блока питания можно не беспокоиться за работу системы – оборудование оснащается автоматическим управлением, аккумулятором для теплового насоса. Комплекс поддержки обеспечит работу как самого насоса, так и других энергозависимых компонентов системы.

Важно лишь подобрать ИБП с нужным объемом аккумулятора, для чего следует читать информацию в техпаспорте. Как правило, производители указывают объем накопителя и возможную продолжительность работы приборов. Для выяснения точной информации следует брать в расчет мощность насоса для теплосистемы.

Реле включения и выключения

Устанавливается реле включения насоса отопления для поддержания работы прибора в автоматическом режиме. Принцип простой – при снижении уровня давления в тепломагистрали реле запустит прибор в работу, а при повышении показателя давления – отключит. Получается, что как только потребитель перестает разбирать воду, то уровень давления в системе поднимается до верхнего предела и таймер для насоса отопления отключает агрегат. Как только разбор воды запускается, давление в магистрали снижается до нижнего предельного уровня, насос снова включается в работу.

Как правило, производители оборудования, на котором не установлена автоматика, дают рекомендации по выбору комплектующих, но есть вариант купить тепловой насос с наличием всех дополнительных приборов. Для облегчения регулировки поступления теплоносителя в батареи, специалисты рекомендуют установить терморегуляторы на все радиаторы. Кроме поддержания комфортной температуры в доме, своевременная регулировка поможет снизить расходы на энергоносители.

Важно! Выбирая терморегуляторы следует оценивать шкалу настройки. Чем меньше градации делений (по 1-5 градусам), тем точнее будет выставлена температура жидкости, циркулирующей по магистрали.

Суть в следующем . Собрался подсоединить насос к комнатному термостату , типа «Salus RT200» и тп. Поездил по магазинам , говорят «. нету таких .», в итоге купил терморегулятор тёплого пола .Вот такой :

Подкупила цена (650р) и возможность выноса датчика температуры до 50м .
Смущают два момента . 1) Гистерезис – 2гр , насколько это критично для «комфорта» ? 2) Что делать с датчиком , будет ли он реагировать на комнатную температуру ?

Стоит ли связываться с установкой (время жалко) , или сдать обратно ? Может у кого то был опыт с подобным девайсом ?

con написал:
Гистерезис – 2гр , насколько это критично для «комфорта» ?

Не критично, но ощутимо.

con написал:
Что делать с датчиком , будет ли он реагировать на комнатную температуру ?

А на какую он должен реагировать?

con написал:
возможность выноса датчика температуры до 50м .

А зачем так далеко?

На самом деле оказалось не два , а четыре градуса .Но в итоге ,на комнатной температуре/комфорте это не сказывается никак .

Мегавольт. написал:
А на какую он должен реагировать?

На температуру тёплого пола .) вроде бы . На комнатную температуру он вообще не реагирует . Вернее реагирует , но . Минимальный порог срабатывания терморегулятора начинается с 25гр , что для моей жены «. уже дышать нечем . «. Поэтому про комнатную можно забыть .
Но , пытливый ум – рукам покоя не даёт и как то вовремя , под руку попался кронштейн от газового цилиндра :

Вставил в него датчик и притянул стрипом к трубе отопления :

В итоге получилось : температура включения регулятора – 25гр , отключения – 29 . Собственно функцию свою он выполняет . С момента окончания настроек к котлу/насосу на подхожу , температура в доме 22гр.

У меня котёл/насос на кухне и в момент покупки регулятора была идея вывести датчик в другую комнату , а тянуть датчик ,для меня, проще/безопасней чем провода под нагрузкой .

Гистерезис 2К – очень дофига. Биметаллический термостат Эберле даёт гистерезис 0,5К. Электронные имеют гистерезис 0,3К. Из первого сообщения темы вообще не понять, какая стоит задача.

con написал:
На температуру тёплого пола .) вроде бы .

Ну если его погрузить в плиту тёплого пола, то будет на его температуру, если прислонить к трубе, то на температуру трубы, если на улицу вытянуть, то соответственно к полу он вообще ни какого отношения иметь не будет.

con написал:
Но , пытливый ум – рукам покоя не даёт и как то вовремя , под руку попался кронштейн от газового цилиндра.

Перемудрили конечно. Ну и если стояла задача о минимальном воздействии комнатной температуры, тем более решение спорное. Но раз режим работы устраивает, то можно и не париться.

con написал:
У меня котёл/насос на кухне и в момент покупки регулятора была идея вывести датчик в другую комнату , а тянуть датчик ,для меня, проще/безопасней чем провода под нагрузкой .

Ещё больше непонятно стало. Если котёл/ насос (в котле или отельный) стоит на кухне, оттуда же идёт вся система отопления, Датчик работает по температуре теплоносителя (на подаче или обратке). То на кой ляд датчик тащить в соседнюю комнату? Тем более, что на температуру в этой комнате завязываться ни как не хотелось.

con написал:
В итоге получилось : температура включения регулятора – 25гр , отключения – 29 .

а на самом терморегуляторе какая выставлена? И до какой температуры труба нагревается? Сомневаюсь, что это всё одинаковые числа.

cineman написал:
Из первого сообщения темы вообще не понять, какая стоит задача.

Задача простая . Сделать автоматику(терморегулятор) ответственной за постоянный температурный режим в доме .

Мегавольт. написал:
Ну если его погрузить в плиту тёплого пола, то будет на его температуру, если прислонить к трубе, то на температуру трубы, если на улицу вытянуть, то соответственно к полу он вообще ни какого отношения иметь не будет.

Приложить и вытянуть конечно можно , только толку от этого .У регулятора рабочий диапазон от 25 до 40гр .

Мегавольт. написал:
Перемудрили конечно. Ну и если стояла задача о минимальном воздействии комнатной температуры, тем более решение спорное. Но раз режим работы устраивает, то можно и не париться.

Стояла задача отодвинуть датчик от трубы .

Мегавольт. написал:
Ещё больше непонятно стало. Если котёл/ насос (в котле или отельный) стоит на кухне, оттуда же идёт вся система отопления, Датчик работает по температуре теплоносителя (на подаче или обратке). То на кой ляд датчик тащить в соседнюю комнату? Тем более, что на температуру в этой комнате завязываться ни как не хотелось.

Насос отдельный .По температуре теплоносителя , датчик стал работать после продолжительных «танцев с бубном» . А изначально , планировал завязаться на температуру воздуха соседней , с кухней , комнаты .

Мегавольт. написал:
а на самом терморегуляторе какая выставлена? И до какой температуры труба нагревается? Сомневаюсь, что это всё одинаковые числа.

При температуре на датчике 29гр , температура трубы -38 (мерил мультиметром с термопарой) , на термометре АОГВ – 52 .А вот с самим регулятором всё не так просто . Болтик крепления крышки находится под регулировочным колёсиком и во время монтажа можно запросто ошибиться на +- 5гр. Поэтому выставил по мультиметру -29гр.
ps
Вообще то ,с учётом изменения условий подключения датчика , можно было переставить колёсико на температуру комнаты -22гр.) что я и сделаю .

Как подключить комнатный термостат к циркуляционному насосу

Cхема подключения циркуляционного насоса к электросети

Обратите внимание, обязательно в схеме подключения насоса должен быть или дифференциальный автоматический выключатель (как на нашей схеме) или связка из защитного автоматического выключателя и УЗО (Устройство Защитного Отключения). Это требуется, в первую очередь, для защиты человека от поражения электрическим током, в случае неисправности насоса или неправлиьного подключения

Как видите, в схеме нет ничего сложного, для работы бытовому циркуляционному насосу требуется фаза и ноль (рабочий ноль), а кроме того непременный элемент безопасности – заземление (защитный ноль). Поэтому в клеммной коробке насоса находятся три контакта, с соответствующей маркировкой.

Подробная фото инструкция по подключению к циркуляционного насоса к электросети, по этой схеме — ЗДЕСЬ (ссылка откроется в новом окне).

Большинство циркуляционных насосов в системах отопления подключены по этой, стандартной схеме. Главным минусом которой, является то, что насосы приходится включать и выключать каждый раз вручную, поэтому зачастую их включают в начале отопительного сезона и выключают в конце. Недостатки такого способа подключюения, думаю, очевидны, лишний расход электроэнергии и уменьшение ресурса работы насоса.

Автоматизировать работу циркуляционного насоса в системе отопления, чтобы снизить затраты электроэнергии и увеличть общий срок службы насоса, можно подключив его через термостат.

При этом, термостатом измеряется температура именно теплоносителя и, если она низкая, циркуляционный насос не включается, чтобы не гонять по системе холодную воду зря (или другой теплоноситель), а когда температура теплоносителя у котла достигает требуемого уровня, запускается насос.

Схема подключения циркуляционного насоса через термостат выглядит следующим образом

Сама отопительная система на схеме примитивная, представлена для общего понимания работы термостата, но из нее видно, что на трубу отопления, у котла, устанавливается трубный термостат, измеряющий температуру трубы, и в зависимости от неё включает или выключает циркуляционный насос.

Так же, если вы не найдете специальный трубный термостат (как на схеме), можно использовать обычный, комнатный термостат, с выносным датчиком температуры, который закрепляется на трубе.

Другие схемы подключения циркуляционного насоса через термостат, например, для регулировки температуры в помещении, чаще всего использовать нельзя.

И хотя кажется логичным отключать циркуляцию горячей воды (или другого теплоносителя) когда в помещении становится слишком жарко и наоборот включать, когда холодно, такой подход неверный.

В этом случае термостат должен управлять котлом, включая и выключая его в случае необходимости, а не насосами, гоняющими теплоноситель по системе.

Схема подключение циркуляционного насоса через источник бесперебойного питания (ИБП)

Еще одна важная задача при создании системы отопления дома — это обеспечение её максимальной автономности и общей надежности работы.

Для энергонезависимых систем отопления, сердцем которых являются газовые или твердотопливные котлы, потребляющие мало электроэнергии, такое решение кроется в реализации схемы подключения циркуляционных насосов через источники бесперебойного питания.

При этом автономность системы повышается многократно. Знакомые многим отключения электроэнергии в частном секторе, которые как назло случаются самыми холодными, темными ночами и приводят к замораживанию и часто разрушению как системы отопления, так и всего дома, теперь вам практически не страшны.

Подготовка к установке насоса для отопления

Прежде чем устанавливать насос, надо его купить. От правильного выбора зависит многое.

Насосное оборудование может быть разных видов.

На рынке представлено множество различных моделей от разных производителей. Нужно выбирать насос для отопления характеристики которого соответствуют особенностям помещения, его площади, количеству окон, наружных стен и т.п. Лучше отдать предпочтение более известному производителю. Слишком дешевые агрегаты покупать не стоит в виду большой вероятности приобрести подделку. А при эксплуатации такого оборудования может возникнуть немало проблем.

Чтобы упростить процесс монтажа насоса для отопления, лучше выбирать насосный прибор с разъемными резьбами. Иначе потребуется подбирать переходники. А это понравится далеко не каждому пользователю.

Из дополнительного оборудования и инструментов для работы понадобятся:

• обратный клапан. Без него работа насоса под давлением будет неполноценной;
• фильтр глубокой очистки;
• запорная арматура;
• байпас из отрезка трубы. Диаметр должен соответствовать диаметру стояка;
• специальные ключи для установки.

Совет 4 Как установить насос на отопление

• — герметик;
• — резиновые или силиконовые прокладки;
• — набор ключей от «на 22» до «на 36».

Подберите насос для отопления помещения, учитывая его теплопотери. В расчет следует включить тепловые потери наружных стен, тепловой режим, т.е. какая температура будет средней в здании, площадь помещения и прочие параметры. Согласно теории, «тепловой поток зависит от потерь тепла на наружных ограждениях, которые прямо пропорциональны разности между температурой наружного воздуха Т1 и температурой Т внутри помещения, площади S обогреваемого помещения, коэффициента теплопотерь (Вт/м² К)». Данный расчет можно представить таким образом:

— при радиаторной системе отопления, если площадь (S) помещения равна 80-120 м², то насос должен выдавать теплоносителя 0,4 м³ в час, при 120-160 м² – 0,5 м³;

— при системе «теплый пол», если S=80-120 м² – 1,5 м³, при 120-160 м² – 2,0 м³.

Установите насос в системе отопления с радиаторами на обратной линии вблизи котла, где самая низкая температура. В квартирах и домах площадью до 200 м² это достаточно условно, так как теплоноситель отличается от подачи на обратной трубе на 1-2 градуса. Поэтому в системах отопления небольших контуров не имеет значение, где устанавливать насос. Монтаж циркуляционного насоса на отопление производится в момент установки системы отопления, если она действующая, то следует перед этим слить теплоноситель. Можно этого не делать, если на входящем и исходящем трубопроводе установлены краны, перекрывающие к нему доступ. Тогда следует закрыть их и начать установку.

Установите его по направлению, указанному стрелкой на корпусе. Она означает движение теплоносителя. Перед входом в насос следует поставить фильтр очистки. Каждое резьбовое соединение защитите герметиком и прокладкой между сопрягающимися деталями. Насос должен быть установлен строго горизонтально, иначе можно повредить ротор, к тому же будет слышен его постоянный «грохот». После установки и заполнения его теплоносителем, откройте центральный винт, расположенный на верхней крышке. Из отверстия выступит немного жидкости. Тем самым будет удален лишний воздух из насоса. Подключать его можно в сеть 220В или с помощью обычной электрической вилки, или через электрический автомат.

Установите в системе «теплый пол» насос на линии подачи. Это предотвратит всякую вероятность разрыва потока и попадания в систему воздуха. Образование воздушных пробок — самая большая неприятность в теплых полах.

Как подключить циркуляционный насос к электричеству

Циркуляционный насос является важным элементом современных систем отопления. Он нужен для принудительной циркуляции воды в отопительной системе, что позволяет сэкономить до 30% на отоплении частных домов и коттеджей.

Экономия заключается в том, что теплоноситель быстро проходит по трубам, в результате чего вода не так быстро остывает и соответственно нет необходимости ее сильно нагревать. В этой статье будет рассмотрено правильное подключение циркуляционного насоса к электросети.

Схемы и видео инструкции помогут вам самостоятельно выполнить электромонтаж без ошибок!

Что важно знать?

Монтажная схема разводки и способы подключения к электричеству такого устройства, как циркуляционный насос, могут иметь различные варианты исполнения. Выбор конкретного варианта определяется особенностями отапливаемого объекта, а также местом, где располагается устройство. Существует две возможности его подключить:

• непосредственное подключение в электросеть 220 В;
• подключение к источнику бесперебойного питания, который в свою очередь, включен в сеть 220 В или 220/380 В (в случае трехфазного ИБП).

Выбирая первый способ, потребитель рискует остаться без отопления в случае длительного отключения электроэнергии. Оправданным такой вариант может считаться только при высокой степени надежности электроснабжения, сводящей вероятность длительного перерыва питания к минимуму, а также, в случае наличия на объекте резервного источника электрической энергии. Второй способ предпочтительней, хотя и требует дополнительных затрат.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Здравствуйте. Моя ситуация, насос 25 х 60 стоит сразу после электрокотла на 6 квт, далее магистраль из трубы 40 мм идёт в баню (там три стальных радиатора) и возвращается к котлу; после насоса ответвление вверх, далее 4 м, вниз, окольцовывает дом 50 кв. м. через кухню, далее через спальню, где удваивается, потом зал, где утраивается и вливается в обратку котла; в бане ответвление 40 мм вверх, выходит из бани, входит на 2 этаж дома 40 кв. м. (там два чугунных радиатора) и возвращается в баню в обратку; на второй этаж тепло не пошло; идея установить второй насос в бане на подачу после ответвления; общая длина трубопровода 125 м. Насколько решение правильное?

Идея правильная — слишком длинная трасса для одного насоса.

Совет 3 Как подключить теплые полы к котлу

Самый экономный и удобный вариант теплых полов – водяные полы с подключением к котлу . Такая система позволяет сэкономить большое количество электроэнергии и дает возможность самостоятельно регулировать температуру обогрева. Кроме того, ее проще монтировать.

• — настенный котел для теплых полов;
• — коллекторный шкаф;
• — запорные вентили;
• — компрессионные фитинги;
• — циркуляционный насос;
• — термостат (желательно, хотя не обязательно).

Установку теплых полов произведите в песчано-цементную стяжку. Для этого подготовьте все комплектующие системы. Снимите существующую стяжку и распределите все элементы теплых полов по той площади, где планируется их монтаж.

Затем навесьте в удобном месте котел для теплых полов – так, чтобы петли водяных труб шли от коллектора. Если вы устанавливаете полы в собственном доме, то оборудование целесообразно размещать в специально отведенном помещении. По поводу монтажа котла в квартире лучше проконсультироваться с опытным мастером.

Установите коллекторный шкаф. Его задача – осуществлять оборот воды в трубах и совмещать отопление пола с прочим домашним отоплением.

Заведите подающую и возвратную трубы в установленный коллекторный шкаф. Первая будет подавать горячую воду в водяные полы. вторая – забирать охлажденную жидкость и возвращать ее обратно в котел. На каждую трубу установите запорный вентиль, чтобы можно было в случае необходимости перекрывать воду.

С помощью компрессионного фитинга соедините трубу от котла с металлическим вентилем, а к вентилю подключите вход коллектора. Фитингами соедините с коллектором контуры теплого пола.

В коллекторе установите циркуляционный насос, предназначенный для непрерывного прогона воды. Он монтируется на подающей трубе. Лучше приобрести насос с термостатом. что позволит регулировать температуру нагрева пола.

После этого включайте систему, проверьте ее работу.

Окончательный монтаж теплых полов производится только после того, как будет проверена работа системы отопления. Она должна функционировать минимум 10-12 часов. И, если все будет в порядке, производится укладка поверхности пола над трубами. В противном случае есть риск затопить собственный дом из-за мелкой ошибки. Если трубы уложены в песчано-цементную стяжку, включать систему можно лишь после того, как раствор полностью застынет.

Чтобы избежать проблем с подключением множества всевозможных регулирующих устройств, можно приобрести насосный смесительный контур для настенных котлов, который включает в себя циркуляционный насос и практически весь набор оборудования.

• Монтаж водяного теплого пола
• как соединить теплый пол

Монтаж насосов Вило

Сегодня на рынке большой популярностью пользуются насосы Вило. Они отличаются хорошими техническими характеристиками. Большое разнообразие размеров резьбовых и фланцевых соединений позволяет выбрать именно такое насосное оборудование, которое идеально подойдет для монтажа в существующую систему отопления. А сам радиатор отопления задействован в работу не будет.

Стоит рассмотреть, как подключить насос на отопление Вило. Монтаж агрегатов вило не представляет большого труда. Устанавливать насос Wilo можно непосредственно на трубопроводе. Существуют разные модели. Если помещение имеет небольшую площадь (до 750 кв.м), то стоит отдать предпочтение модели Wilo-Star-RS. Насосы данной серии оснащены трехступенчатыми переключателями. Для питания нужен ток с напряжением в 230 вольт. Прибор может работать при температуре рабочей жидкости от -10 до +110 градусов. При этом окружающая температура должна быть не более +40 градусов.

Монтаж данного агрегата предполагает горизонтальное размещение его вала. Клеммная коробка имеет два кабельных вывода. Поэтому насос Wilo для отопления можно подключить к электросети с любой стороны. Благодаря пружинному устройству клемм, кабель подсоединяется очень просто.

Таким образом, подключение насоса для отопления – работа не сложная. И ее можно проделать самостоятельно. Главное, грамотно подобрать насосное оборудование, знать особенности монтажа и соблюдать ряд правил во время установки прибора.

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Циркуляционный насос с мокрым ротором в разрезе

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

В моих видео часто говориться о том, как подключить насос теплого пола к накладному термостату. При этом термостат монтируют на обратный коллектор распределителя теплого пола. Так же я очень часто отвечаю в письмах о том, как это сделать.

Но вопросов относительно сего момента меньше не становиться. То ли от незнания школьной программы физики, то ли от лени, то ли вообще по неизвестной причине. Ну как говориться: Был бы покупатель, а купец найдется!

Кто давно следит за моим творчеством, то знает, что я не сторонних всяких простых способов регулировки пола. Мне подавай модули подмеса, комнатные беспроводные термостаты и сервоприводы. Но так получилось, что мои коллеги начали применять простую схему регулировки теплого пола. При этом система оказалась простой, недорогой и до ужаса надежной, что даже мое стремление к перфекционизму не обошло сие творение.

Вот почему, я решил подробно осветить эту прекрасную тему, дабы проблем с регулировкой теплого пола стало меньше. Следовательно, читайте внимательно, да применяйте старательно.

Суть упрощенной регулировки теплого пола заключается в монтаже на обратный коллектор распределителя теплого пола накладного или с выносным датчиком термореле, которое управляет включением и выключением циркуляционного насоса. Таким образом, в систему поступает горячий теплоноситель температурой от 65-85 градусов.

Я уже слышу крики монтажников полов, которые в один голос кричат, что это недопустимая температура для системы водяного теплого пола. Но как говориться, в каждом правиле есть исключения. Так и в нашем случае. Прежде чем проблему орала решать, можно прислушаться и попробовать найти в описанном способе рациональное звено.

Ну, поехали. Для того, чтобы реализовать данную схему регулировки температуры теплого водяного пола, необходимо выполнить несколько условий.

Первое условие: Смонтированная труба теплого пола должна выдерживать температуру не менее 90-та градусов.

Второе условие: Необходимо сразу определиться, где будет насос. В котельной или на самом распределителе теплого пола. Это необходимо для того, чтобы проложить питающий кабель.

И третье условие: Это понимание сути такого способа регулировки. Вернее сказать — это первое условие. Но ничего. По ходу разберемся.

Сейчас представим, что все эти условия выполнены. Следовательно, начинаем монтаж. Монтаж самого реле не составляет труда. Монтируем его на обратку распределителя с помощью пружины. Пружина идет в комплекте с накладным термостатом. Если термостат с выносным датчиком, то монтируем его в стороне на стену, а колбу крепим на распределитель. Здесь есть одно но: термостат с выносным датчиком при неполном контакте колбы может немного врать, потому что колба должна полностью погружаться в специальную гильзу с определенным диаметром отверстия. А вот накладное термореле отрабатывает на все сто.

Теперь смотрим где у нас насос. На схему подключения по электричеству не влияет, что насос смонтирован, например, в котельной или на самом распределителе. Это влияет на длину питающего кабеля. Итак, представим, что насос — это лампочка, а термореле выключатель. Следовательно, необходимо подключить так, чтобы выключатель разрывал именно фазу идущую на лампочку.

Сделать это можно несколькими способами. Можно подключить по классической схеме через распределительную коробку. Со щита заводим в коробку питающий кабель. С распред коробки выводим кабель на термо реле и на насос. Коммутируем провода в распред коробке, что бы через выключатель пошла ваза. Это, по-моему, восьмой класс средней школы.

Но этот способ громоздкий. Так как коробку распределительную надо, куда-то, деть.

Второй и третий способ идентичны, по сути. Только поменяли местами слагаемые. Берем кабель со щита и ведем его к насосу, от насоса шлейфом ведем к термореле. Или, например, ведем сначала к термореле, потом к насосу. Про скрытый и открытый монтаж кабеля можно поинтересоваться у электрика. Но так как все грамотные сантехники изолируют магистрали к распределителю теплого пола, то можно кабель в гофре смонтировать по обратной трубе от насоса к распределителю или в обратном направлении.

Опишу подключение кабеля шлейфом через насос. Монтаж шлейфа — это оставление петли неразрезанного кабеля. Теперь зачищаем оболочку кабеля, чтобы не повредить жилы. Зачищаем жилу заземления. Это желто-зеленый провод на 10-15 мм и вставляем или прикручиваем его на клемму заземления. Теперь разрезаем синюю жилу. Первый конец со стороны щита зачищаем и вставляем в клемму нулевую. Второй конец со стороны термостата вставляем в клемму фазную.

Здесь главное не ошибиться. Далее идем к термореле и соединяем провода по схеме на отключение при наборе температуры. На самом реле — это клеммы С и 1. Следовательно, коричневый и синий провод подключаем к этим клеммам. И землю на свое место.

Теперь подаем питание и проверяем. При этом система должна быть заполнена теплоносителем, дабы на сухую на сжечь цирк насос с мокрым ротором.

Способ простой до ужаса, рабочий и надежный. На практике выставляем температуру на реле на температуру теплоносителя, который должен поступать в теплые водяные полы. Это примерно, от 30-ти до 40-ка градусов. Все зависит от смонтированной системы. Я, конечно, говорю про идеально смонтированную систему. Хотя бы с хорошим слоем теплоизоляции. В остальных случаях пробуйте, при этом я уже вижу, что хуже не будет.

Такой способ хорош тем, что регулируется вся площадь пола, подключенная к одному коллектору. Так же рекомендую монтировать обратные клапана перед насосом, независимо от того, где он смонтирован. Этот же способ можно использовать с настенными котлами, которые греют только теплые полы и имеют в своей плате возможность подключения внешнего датчика.

Вот и все. Как говориться весь секрет в простоте. Желаю вам в самых сложных, казалось бы, ситуациях, находить простые решения!

Всем привет! В этом коротком посте, я отвечу на самый популярный вопрос, который возникает после покупки комнатного термостата. Звучит этот вопрос следующим образом: «Как подключить комнатный термостат к газовому котлу. ». Часто бывает, что инструкция к этому полезному гаджету не может ответить на этот самый важный вопрос. Тогда приходится подключать воображение, логику и здравый смысл. Надеюсь, что этот пост упростит вам эту задачу. Начнем описание, как обычно, от простого к более сложному.

Схема работы механического термостата.

Механический комнатный термостат — самый простой вариант комнатного термостата, в котором при помощи биметаллической пластины происходит замыкание или размыкание цепи. Такой термостат не требует подведения питания. Схема, по которой он работает, выглядит следующим образом:

Как видно из схемы, есть два способа подключения такого термостата;

• Через клемму NC — подключение для включения кондиционеров.
• Через клемму NO — подключение для газовых и других котлов.

На другой стороне необходимо подключить провода к клеммной коробке на плате управления котла. При этом необходимо сначала снять перемычку и закрепить концы проводов.винтами.

Такая схема подключения является наиболее простой и применяется на механических и электронных программируемых термостатах. В этой статье я расскажу еще об одной схеме.

Схема подключения электронных термостатов.

У электронного термостата внутри вместо биметаллической пластины находится электронная схема. Для этой электронной схемы необходимо подвести напряжение питания. Оно может быть равно 220 или 24 вольта и подводится по проводу.

Здесь управляющим сигналом является потенциал (напряжение), которое подводится на клеммную коробку котла или специального хаба. Чтоб было понятней смотрите ниже на картинку:

Из картинки видно, что к электронному термостату идет не 2, а 3 провода:

• L — напряжение питания.
• N — провод нейтрали.
• I — выходной сигнал.

Неподключенный порт используется для включения «ночного» режима работы, при котором температура в помещении снижается на 4 градуса без регулировки термостатов.

Электронные термостаты используются для организации сложных систем управления климатом в доме, такие системы в народе называют «Умный дом«. С их помощью можно управлять насосами и сервоприводами клапанов в системах отопления. Как это выглядит можно увидеть на рисунке выше.

Каким проводом можно подключать комнатные термостаты?

Еще одним немаловажным моментом в подключении термостата является выбор провода. Обычно, сечение и количество жил указываются в инструкции на конкретное изделие. Кроме этого надо помнить о расстоянии от термостата до котла или хаба, которому подключается термостат — если выход на термостате потенциальный, то длина провода может оказать существенное влияние на работу автоматики. Связано это с падением напряжения на проводе. Чтобы его уменьшить, стоит взять провод максимально большого сечения.

Чаще всего для подключения механических термостатов используют двухжильный провод с сечением 0,5 или 0,75 «квадратов». Для электронных, как я описывал выше, важно учитывать длину провода. Чем длиннее провод, тем больше должно быть сечение (обычна сечение не превышает 1,5 «квадрата»). Но превышать длину провода в 100 метров, производители не советуют, хоть это и не оговаривается в паспортах и инструкциях на изделия.

Схема подключения беспроводного термостата.

В данный момент беспроводные термостаты получили широкое распространение и серьезно потеснили своих проводных собратьев. С ними проще работать, не нужно тянуть через весь дом провода от термостата до датчика. Достаточно просто настроить адрес датчика и установить его в месте с устойчивым приемом сигнала от термостата. Что касаемо схем подключения таких устройств, то их может быть две:

Схема соединения по разрыву цепи.

Схема ничем не отличается от схемы подключения механического термостата. Включение котла, насоса или сервопривода происходит по появлению тока в цепи.

Схема соединения по потенциалу (напряжению).

В данной схем при соединении цепи термостат передает на вход котла напряжение, которое включает котел, насос или сервопривод.

Итоги статьи.

Здесь были приведены самые распространенные схемы подключения комнатных термостатов. Но перед их использованием ознакомьтесь с инструкцией, мало ли какие нюансы подключения и настройки в ней могут быть отражены. К тому же, если у вас нет опыта электромонтажных работ, то лучше эту работу доверить специалисту. Иначе вы рискуете вывести из строя дорогостоящее оборудование. На этом остановимся. Жду ваших вопросов в комментариях.

Датчик включения циркуляционного насоса в системе отопления

Терморегулятор натрубный CEWAL для циркуляционных насос.

Термостат скат TEPLOCOM TC-2B

Терморегулятор Salus Controls AT10

Терморегулятор Salus Controls AT10

Элементы систем отопления Термостат TEPLOCOM TS-Prog-R.

Регулятор SALUS PC11 для управления насосами центрально.

Терморегулятор Salus Controls AT10F

Терморегулятор Salus Controls AT10F

Регулятор Salus Controls PC11

Регулятор Salus Controls PC11

Терморегулятор электромеханический, накладной на трубу.

Регулятор температуры RT-820М, от -25 до +130 °С

Термостат скат Teplocom TC-8Z

Регулятор насоса отопления SALUS Controls PC11

Термостат SALUS AT 10 накладной на трубу

Циркуляционный насос для отопления WWQ CN32/40-180

Циркуляционный насос для отопления WWQ CN32/60-180

Термореле terneo rk

Регулятор для управления насосом центрального отопления.

Регулятор температуры RT-820М, от -25 до +130 °С

Насос циркуляционный для отопления НЦ 2513/4Э ELITECH

Регулятор Salus PC11W

Регулятор Salus Controls PC14T

Комнатный регулятор Protherm Exabasic

Электронный терморегулятор для систем отопления и охлаж.

Регулятор насоса отопления SALUS PC11

Терморегулятор DigiTOP ТК-5

PC11 Регулятор для управления насосом центрального отоп.

Терморегулятор Digitop ТК-4н

Циркуляционный насос для отопления WWQ CN25/60-180

Регулятор насоса SALUS CONTROLS PC11 (PC11)

Комнатный терморегулятор Valtec 220 В с выносным и встр.

Термостат накладной до 2′ (30-90’C) WTC-EC

Терморегулятор Watts Wfht-20022

PC11W Регулятор для управления насосом центрального ото.

Терморегулятор Salus Controls RT10

Регулятор Salus Controls PC14T

Терморегулятор накладной Salus Controls AT 10 (AT10)

Терморегулятор для систем уличного обогрева Теплолюкс Т.

Электронный цифровой терморегулятор

Терморегулятор DigiTOP «ТР-1»

Бастион Теплоконтроллер TEPLOCOM TC-8Z для системы отоп.

Регулятор для управления насосом горячей воды PC14T SAL.

Циркуляционный насос в системе отопления обеспечивает принудительную циркуляцию теплоносителя по трубопроводам. Это в свою очередь гарантирует равномерное распределение тепла во всех помещениях в доме. Но чтобы циркуляция теплоносителя осуществлялась рационально, необходимо управление насосом. Для этих целей компания salus предлагает специальное оборудование – модули или блоки управления циркуляционными насосами в системе отопления.

Как осуществляется управление насосом при помощи специальных блоков управления?

Рациональная работа системы отопления гарантирует экономию энергоресурсов, стоимость которых сегодня достаточно большая. И при автоматизации системы отопления важно обратить внимание на установку блоков управления циркуляционным насосом. Они необходимы для включения и выключения насоса, когда температура в помещении достигла заданных параметров или наоборот опустилась ниже установленных значений.

Управление насосом осуществляется автоматически без участия человека при ранее заданных параметрах для дальнейшей работы. На блоках управление насосами salus предусмотрено два переключателя.

Первый переключатель позволяет установить время, в течение которого насос будет работать после закрытия сервомоторов. Здесь можно выбрать один из нескольких значений – 5, 10 или 15 минут. Есть нулевой показатель, при котором насос сразу отключается, как только закрываются все приводы.

Второй переключатель позволяет выбрать приоритетную зону, где необходима принудительная циркуляция жидкости. В центре коммутации предусмотрено до шести зон. Если выбрать одну из них, то при включении насоса будет открываться привод только этой зоны в обход других закрытых зон. Но в позиции «Р» насос будет работать для всех шести зон, даже в том случае, если только одна из зон подала сигнал к нагреву.

Дополнительной и не менее важной опцией, которой дополняются блоки управления SALUS циркуляционном насосом, это защитная функция. Она включается насос один раз в неделю, даже если система отопления отключена, что исключает возможность образования застойных явлений.

Качественное управление насосом от компании SALUS.

Под торговой маркой SALUS предлагается качественное и удобное оборудование, обеспечивающее бесперебойное управление насосом в системе отопления. При его изготовлении используются только надежные материалы, отличающиеся большим сроком службы даже при интенсивной эксплуатации.

Нынче затеяли мы тут модернизацию дачного отопления, было рассмотрено несколько вариантов и в дополнение к газовому котлу было решено дополнительно оставить котел на дровах, а чтобы он эффективнее обогревал помещения дома разумно поставить циркуляционный насос, гоняющий жидкость, которая переносит тепло по трубам по всем комнатам. Таким образом на случай всяких кризисов-шмизисов всегда будет резерв тепла для своего дома, нужно только нарубить дровишек и кинуть их в топку. Так вот за счет циркуляционного насоса (система батарей герметичная) мы получим более или менее равномерный обогрев дома, а также достаточно быстрый обогрев более отдаленных комнат от самого котла. Кроме того, это позволит обогревать дом более эффективно, так сказать КПД, как многие утверждают лучше.

Логика здесь следующая – бросаем дрова в топку, теплоноситель разогревается и нагретая жидкость разносится по комнатам этим самым циркуляционным насосом. Но не слишком хорошо, если насос будет работать постоянно – не экономично, будет, кроме этого и гудеть. Для решения этой проблемы необходимо применить некоторый термостат. Как этот термостат должен работать? Исходя из логики, которая упоминалась выше, теплоноситель должен сначала прогреться, а уж потом это тепло разнести жидкостью по всему дому. Значит, термостат должен включать насос по достижении температуры теплоносителя до какого-то значения, а в процессе распределения тепла теплоноситель охлаждается и как только температура понижается до нижнего предела, насос отключается, чтобы теплоноситель прогрелся заново. Кажется ничего сверхъестественного. Тогда приступим к проектированию нашего термостата для циркуляционного насоса системы отопления.

Сам циркуляционный насос выглядит так:

Недолго думая, была задумана схема на микроконтроллере Attiny2313A:

Кроме микроконтроллера задействована достаточно стандартные комплектующие – семисегментный индикатор на два разряда для визуализации текущей температуры, а также настроек порога температуры и гистерезиса, исполнительный элемент – реле (циркуляционный насос работает от сети 220 вольт), простенький блок питания для работы схемы, пара светодиодов для индикации режимов работы, а в качестве термодатчика – DS18B20. В случае с термометром можно было бы, конечно, использовать и просто терморезистор, но DS18B20 был приобретен в удобном водонепроницаемом корпусе с проводом – это упрощает крепление термометра к теплоносителю и повышает надежность.

Температура отображается на семисегментном индикаторе с общим анодом, плюс питания подается на цифры через транзисторы T2 и T3, используются КТ3102, заменить можно на любые другие n-p-n транзисторы. Резисторы R8 – R15 ограничивают ток через сегменты цифр индикатора. С такими номиналами в 390 Ом яркость свечения светодиодов индикатор достаточная на мой взгляд. Индикатор применен с маркировкой HLEC-D512GWA2 – два разряда, общий анод, зеленый цвет светодиодов. Заменить можно на любой аналогичный по характеристикам. Исполняющим элементом является реле, использовать можно абсолютно любые реле с достаточным запасом по току. Диод VD1 включается параллельно катушке реле, это необходимо для того, чтобы погасить напряжение самоиндукции в момент выключения реле, что не даст транзистору T1 сгореть. Транзистор T1 можно также применить любой n-p-n, но уже желательно средней мощности, такой как КТ815. Блок питания для устройства собран по наиболее простой схеме с применением миниатюрного маломощного трансформатора BV EI 382 1189 – вход 220 вольт переменного напряжения, выход 9 вольт переменного напряжения, мощность 4,5 ватт. Этого с головой хватит для питания микроконтроллера и управления реле. По габаритам такой трансформатор лишь немногим крупнее импульсного блока питания, например, от старого зарядного устройства для телефона, чем можно и заменить предложенный блок питания. В исходной схеме применен стабилизатор напряжения на 5 вольт L7805, его замена возможна на любой другой стабилизатор с выходным напряжением 5 вольт. Все диоды по схеме 1n4007, если таких диодов нет в наличии, то можно заменить на любые другие с запасом по току и напряжению относительно схемы термостата. Для корректной работы термодатчика DS18B20 между выводами плюса питания и вывода данных необходимо поставить резистор сопротивлением порядка 4,7 – 10 кОм (по схеме это R2). Управление устройством осуществляется через три кнопки S2, S3, S4. Для дополнительно индикации используется два светодиода и бузер со встроенным генератором. Светодиоды можно применять любые, в моем случае я использовал 3 мм яркие светодиоды, чтобы режим работы был наиболее заметен. Бузер нужно использовать с номинальным напряжением работы 5 вольт. По большому счету он нужен по задумке для звуковой индикации перегрева теплоносителя (более 90 градусов), а также при включении и нормальном старте он издаст несколько писков. В конце для себя решил нецелесообразным его использование, но из прошивки не стал выкидывать, просто не впаивал в печатную плату. Вместо предохранителя и выключателя S1 можно использовать автомат на ток 1 – 5 ампер.

Как работает термостат? Сначала считывается информация датчика температуры, это и есть основа, на которой построена логика работы. Потом считанная текущая температура сравнивается с настройками, которые были введены в побочных меню устройства – температура включения циркуляционного насоса и гистерезис (запаздывание срабатывания) температуры включения и выключения насоса. При нагревании гистерезис прибавляется к значению температуры включения насоса, а при остывании отнимается. Таким образом, если, например, задать температуру 50 градусов и гистерезис 5 градусов, то теплоноситель должен нагреться до 55 градусов, чтобы насос включился и далее остыть до 45 градусов, чтобы насос выключился. На самом деле введение гистерезиса достаточно удобная штука – точное регулирование температуры теплоносителя нам не важно, а вот насосу не придется постоянно включаться и выключаться, чтобы держать точность до градуса. Минимальный гистерезис заложен в прошивке плюс минус 1 градус, а максимальный плюс минус 10 градусов. Думаю, этого вполне достаточно. Далее, считанная с датчика DS18B20, текущая температура сравнивается с предельным порогом значения температуры, программно значение составляет 90 градусов и при превышении которого сработает звуковой сигнал (бузер). Это будет означать, что дрова подбрасывать больше не стоит, да и прогрелось скорее всего уже все до комфортного уровня. При этом насос будет работать и разгонять жидкость по трубам до тех пор, пока температура не опустится до заданных величин, пытаясь охладить теплоноситель, перераспределив тепло в жилые помещения. Все этом можно посмотреть в цифровом формате на Си в исходнике программы для микроконтроллера, поэтому код не привожу тут. И в конце реализуется еще два уровня меню для ввода настроек температуры и гистерезиса.

Со схемой определились, теперь нужно написать прошивку по вышеописанному алгоритму, а для отладки прошивки схема была собрана на такой макетной плате:

Здесь резисторы отличаются от тех, что применены в схеме, но главное разработать логику работы термостата для циркуляционного насоса.

В устройстве имеется три меню: первое основное меню, индикация текущей температуры теплоносителя и автоматическое управление реле по заданным настройкам, по нажатию кнопки S2 переходим во второе меню, где остальными двумя кнопками задаем температуру включения насоса, еще раз жмем S2 и переходим в третье меню, где задаем гистерезис или запаздывание температуры от 1 до 10 градусов. При включении насоса загорается светодиод LED2. При включенных меню 2 и 3 будет гореть светодиод LED1. Также он будет моргать при перегреве теплоносителя более 90 градусов (также будет пищать бузер, если он установлен на плату).

Теперь можно собирать все на плате в конечное устройство. По причине некоторых затруднений при изготовлении печатных плат на момент изготовления устройства схема была разбита на две части и собрана на двух печатных платах, хотя изначально планировалась одна большая плата, пришлось импровизировать в этом плане.

На плате с индикатором размещен разъем для программирования микроконтроллера, он в основном соединен перемычками с самим контроллером, поэтому его можно вовсе не устанавливать. А нужен был он по большей части для финальной отладки термостата. Между собой платы соединяются шлейфом или 5 проводами. После первого запуска необходимо лишь задать настройки температуры и гистерезиса, особых настроек производить не нужно. Настройки сохраняются в энергонезависимой памяти EEPROM и загружаются при каждом включении, то есть можно один раз настроить температуру и пользоваться.

Осталось дело за корпусом. Было решено все это дело замуровать в стену, чтобы ничего не торчало. В качестве крышки будем использовать тонированное оргстекло, чтобы скрыть содержимое коробки, но при этом не делать кучу отверстий под индикатор и светодиоды.

Сама же коробка была использована первая попавшаяся под руку подходящего размера. Монтируем туда все наше добро и получаем готовое устройство. Вместо обычных таких кнопок можно использовать сенсорные кнопки, чтобы поверхность оставалась гладкой без гаек, но это уже как апгрейт, если кто-то реализует, то обязательно выкладывайте фотки в «я собрал», всем будет очень интересно!

Осталось теперь все это встроить в стену и подключить к насосу и котлу.

Для программирования микроконтроллера нужно знать конфигурацию фьюз битов:

К статье прилагается прошивка для микроконтроллера, исходный код в AVR Studio, печатные платы, а также небольшое демонстрационное видео.

Тепловой выключатель для циркуляционного насоса



Термостаты и автоматика для управления циркуляционным насосом отопления

Механические модели

Клапан и термическая головка – главные элементы, без которых невозможно представить практически ни один терморегулятор. При этом последняя выполняет функцию чувствительного элемента. Этим деталям не нужна энергия извне для того, чтобы правильно работать.

В свою очередь, несколько составных частей есть и у термической головки. Это регулятор и привод, жидкостный элемент, иногда встречаются упругие или газовые детали как альтернатива ему.

Внутреннее устройство

Выбирая регулятор температуры, необходимо учитывать все факторы, которые в будущем могут сказаться на работе устройства. Главные его части следующие:

1. шкала с настройкой;
2. фиксирующее заданную температуру, кольцо;
3. механизм компенсационного действия;
4. накидная гайка;
5. шток;
6. золотник;
7. разъемное соединение;
8. чувствительный элемент;
9. термостатический элемент;
10. термостатический клапан.

Автоматический блок управления для циркуляционного насоса

Управление циркуляционным насосом организовано посредством терморегулятора, реле, блока бесперебойного питания. Комплекс нужен для регулировки нагрева теплоносителя, поддержания работы оборудования.

Термостаты

Агрегаты сочетают функции термоэлемента и вентиля, нужны для корректировки температуры нагрева воды.

Термостат для циркуляционного насоса отопления работает так:

1. Считывает информацию с датчика температуры. Сравнивает показатели с настройками. Для выставления режима настроек предназначено побочное меню с различием температуры запуска насоса и гистерезиса. Гистерезис – временной интервал запаздывания температуры при включении и отключении нагревателя.
2. При запуске оборудования гистерезис автоматически прибавляется к показателю нагрева воды при включении нагнетателя. При выключении насоса гистерезис вычитается из общего показателя.

По умолчанию размер гистерезиса принимают в 1/10 от температуры нагрева теплоносителя. Таким образом, при режиме прогрева воды в +50 С гистерезис составляет всего 5 градусов. Чтобы блок автоматического управления начал работать, вода должна прогреться до +55 С. Для выключения блока должна охладиться до показателя +45 С. Агрегаты с гистерезисом более удобны в работе. Оборудование поддерживает разбег температуры в 5 градусов, потому защищено от постоянного включения/выключения.

Термостат следует выбирать с гистерезисом прошивки минимум +/- 1 градус, максимум +/- 10 градусов. Ставят термостат рядом с котлом. При условии настройки с учетом внешней температуры в комнате, регулировка котла должна быть с возможностью изменения показателя носителя.

Блок бесперебойного питания

Блок управления циркуляционным насосом отопления – энергозависимое оборудование, без электричества работать не будет. Исключить возможность простоя позволит ИБП (бесперебойник) или генератор. Допустимо обойтись без прибора обеспечения питания, пуская сеть в самотечном режиме. Но тут есть риск ошибки выкладки трубопроводов, что приведет к выходу сети из строя.

Контуры самотечной сети отопления по технике выкладки идут с наклоном в сторону трубы обратной циркуляции. Наклон рекомендуют поддерживать в пределах до 3 см на каждый метр трубопровода. Это требует точных расчетов схемы и увеличивает зону выкладки сети.

Магистраль обратной циркуляции монтируют с уклоном в сторону нагревателя, также с учетом наклона. Если уровень снижения мал, есть риск застоя теплоносителя, образования воздушной пробки. К тому же нагреватель следует устанавливать в самой нижней точке схемы, что при отсутствии подвала вызывает сложности.

Избежать всех проблем поможет циркуляционный насос, чтобы обеспечить его питанием, в сеть встраивают ИБП или генератор. Выбор зависит от пользователя, однако генератор при работе сильно шумит, бесперебойник функционирует максимально тихо.

Реле включения и выключения

Это модуль для запуска оборудования в работу и отключения агрегата. Реле включения насоса отопления – важный узел, отвечающий за поддержание работоспособности всего блока.

Задача агрегата проста:

• снижение уровня давления в сети – сигнал для запуска устройства в работу, реле включает оборудование;
• превышение установленной нормы давления – сигнал для остановки оборудования.

Таким образом, при прекращении разбора теплоносителя, повышении давления в сети, таймер для насоса отопления срабатывает на отключение. Возобновление разбора горячей воды приводит к снижению показателя давления, запускает устройство в работу. Устанавливать или нет терморегулятор, ИБП, дело хозяина.

Качественный насос циркуляционный с датчиком температуры обладает рядом преимуществ:

• снижает расход топлива;
• обеспечивает поддержание комфортной температуры в помещениях;
• дает возможность быстрой коррекции режима работы.

Специалисты рекомендуют выбирать устройства в соответствии с указаниями производителей. Изготовители оборудования без автоматического блока управления прописывают в техническом паспорте параметры блока, подходящего для монтажа на устройствах.

Чтобы упростить регулировку поступления воды в батарее, рекомендовано оснастить терморегуляторами все батареи в доме. При их выборе надо учитывать градации настройки – чем меньше деления, тем точнее режим. Практичнее брать устройства с градацией шкалы до 5 градусов.

Принцип работы

Объем теплоносителя изменяется, когда меняется температура в обогреваемом помещении.

Сильфон тоже меняет свой объем. Именно из-за этого начинается перемещение регулирующего золотника. Его движение пропорционально связано с тем, как происходит изменение температурного режима.

Терморегулятор имеет специальный шток клапана, который перемещается из-за чувствительного элемента, реагирующего на окружающую среду.

О монтаже и его особенностях

На подающей части трубопровода регулятора устанавливается клапан терморегулирующего типа. Важно сохранить горизонтальное положение для головки устройства отопления. Недопустимо воздействие прямого солнечного света, тепла в больших количествах.

Радиаторы не могут нормально выполнять свои функции, если они закрыты занавесками или заставлены мебелью. В такой ситуации возникает зона с почти полным отсутствием чувствительности. Это означает, что нет никакого соприкосновения с окружающей средой.

В противном случае

Если по-другому систему отопления установить невозможно, придется использовать датчики дистанционного регулирования, у которых есть чувствительный накладной элемент. Для встраивания в ниши предназначены и так называемые минирегуляторы отопления.

Специалисты рекомендуют осуществлять установку специального запорного вентиля на обратке радиатора отопления. Тогда не придется отключать всю систему отопления от стояка, если понадобится произвести чистку батареи, демонтаж.

Терморегулятор насоса необходимо полностью открывать, когда отопительный сезон заканчивается. После этого на седле клапана не будет образовываться лишний осадок, само устройство просто поворачивается против часовой стрелки.

Есть несколько тепловых режимов, с которыми могут работать разные виды приборов для насоса.

1. лето — 28 °C;
2. ванная комната — 24 °C;
3. гостиная — 20 °C;
4. спальня — 16 °C;
5. внутренний коридор — 11 °C;
6. защита от заморозков — 7 °C.

Нужно обязательно настроить терморегулятор для насоса, прежде чем начинать активную эксплуатацию. На этом этапе создается дополнительное гидравлическое сопротивление. Нужно плавно регулировать дроссельный механизм, чтобы добиться необходимого результата работы насоса.

Обратный и впускной клапан батареи одинаково хорошо помогают справляться с этой же задачей.

Используемые материалы в производстве циркуляционных насосов

Это очень важный аспект, который влияет не только на качество работы, но и на стоимость агрегата. Понятно и без слов, что контакт деталей и узлов насоса с водой приносит массу неприятностей. Поэтому для производства данного вида используются высокопрочные материалы, которые могут противостоять воде с достаточно высокой температурой.

К примеру, сегодня выпускаются аналоги, где вал, то есть ротор, и подшипники изготавливаются из керамики. Такие детали обладают высокой прочностью и большим сроком эксплуатации. К тому же керамика не боится воды. Плюс ко всему такие детали работают бесшумно.

Средний гарантированный срок эксплуатации циркуляционных насосов составляет не менее десяти лет. Конечно, требования производителей здесь должны выполняться строго, в противном случае никаких гарантий. Что требуют производители? Правильный подбор, правильный монтаж, подготовленный теплоноситель, не допущение некоторых отрицательных показателей в системе отопления, например, воздух внутри.

Модели электронного типа

Их еще коротко обозначают как ЭТ. Это устройства автоматического типа, которые помогают поддерживать заданный температурный режим. При необходимости они могут использоваться с любым типом насоса.

Электронный терморегулятор может в автоматическом режиме управлять исполнительными механизмами системы вроде клапанов и насосов, смесителей, котлов.

Как все работает?

Обязательным становится наличие выносного или встроенного термодатчика в конструкции. Он устанавливается в месте, свободном от прямого воздействия других отопительных приборов. С помощью этой детали производится регулировка устройства.

Термодатчик дает ЭТ информацию о том, какая температура сохраняется в окружающей среде. В настоящее время выпускаются цифровые и аналоговые варианты ЭТ.

Первые обладают большей функциональностью, за счет чего и получили широкое распространение.

В свою очередь, модели цифрового типа делятся на две разновидности:

1. с открытой;
2. или закрытой логикой.

Что такое циркуляционный насос

Это не больших размеров агрегат, который устанавливается в систему трубопровода отопления и перегоняет теплоноситель по всем ветвям системы отопления, то есть обеспечивает циркуляцию горячей воды. Существует большое разнообразие циркуляционных насосов для систем отопления. но для частных домов обычно используются агрегаты с так называемым «мокрым ротором». В чем конструктивная особенность этой модели?

Все дело в том, что подвижные детали насоса, а это в основном ротор и крыльчатка, охлаждаются и одновременно смазываются протекающей внутри насоса жидкостью, то есть теплоносителем. Отсюда и бесшумность работы, и высокий показатель надежности, и небольшие габариты самого агрегата. Приплюсуем сюда долговечность, эффективность и экономичность.

Закрытая логика

Закрытая логика прибора для циркуляционного насоса означает, что имеется жесткая внутренняя структура. Алгоритм работы остается постоянным во времени, не меняется в зависимости от состояния окружающей среды.

Для циркуляционного насосного оборудования это вполне возможно. Есть только небольшой ряд программируемых параметров, которые поддаются изменениям.

Открытая логика

Есть и свободно программируемые типы приборов с открытой логикой. Они тоже часто встречаются в насосных изделиях циркуляционного типа. Такие устройства можно легко настроить под любые условия окружающего пространства и температурные режимы.

Но управлять ими довольно сложно, требуется специальная квалификация. Потому они и не получили широкого распространения, в приборах циркуляционного вида закрытая логика встречается чаще всего.

Не стоит экономить на приобретении терморегулятора для отопительной системы, ведь это изделие в разы повышает продуктивность и эффективность.

Источник

SalusControl — Термостаты для умного дома

Циркуляционный насос в системе отопления обеспечивает принудительную циркуляцию теплоносителя по трубопроводам. Это в свою очередь гарантирует равномерное распределение тепла во всех помещениях в доме. Но чтобы циркуляция теплоносителя осуществлялась рационально, необходимо управление насосом. Для этих целей компания salus предлагает специальное оборудование – модули или блоки управления циркуляционными насосами в системе отопления.

Как осуществляется управление насосом при помощи специальных блоков управления?

Рациональная работа системы отопления гарантирует экономию энергоресурсов, стоимость которых сегодня достаточно большая. И при автоматизации системы отопления важно обратить внимание на установку блоков управления циркуляционным насосом. Они необходимы для включения и выключения насоса, когда температура в помещении достигла заданных параметров или наоборот опустилась ниже установленных значений.

Управление насосом осуществляется автоматически без участия человека при ранее заданных параметрах для дальнейшей работы. На блоках управление насосами salus предусмотрено два переключателя.

Первый переключатель позволяет установить время, в течение которого насос будет работать после закрытия сервомоторов. Здесь можно выбрать один из нескольких значений – 5, 10 или 15 минут. Есть нулевой показатель, при котором насос сразу отключается, как только закрываются все приводы.

Второй переключатель позволяет выбрать приоритетную зону, где необходима принудительная циркуляция жидкости. В центре коммутации предусмотрено до шести зон. Если выбрать одну из них, то при включении насоса будет открываться привод только этой зоны в обход других закрытых зон. Но в позиции «Р» насос будет работать для всех шести зон, даже в том случае, если только одна из зон подала сигнал к нагреву.

Дополнительной и не менее важной опцией, которой дополняются блоки управления SALUS циркуляционном насосом, это защитная функция. Она включается насос один раз в неделю, даже если система отопления отключена, что исключает возможность образования застойных явлений.

Качественное управление насосом от компании SALUS.

Под торговой маркой SALUS предлагается качественное и удобное оборудование, обеспечивающее бесперебойное управление насосом в системе отопления. При его изготовлении используются только надежные материалы, отличающиеся большим сроком службы даже при интенсивной эксплуатации.

Автоматика (термостат) для циркуляционного насоса отопления

Циркуляционный насос и его автоматика

Не каждый жилец частного дома, у кого установлен твердотопливный котел, задумывается о «содержимом» оборудования, которое подает тепло. Мало только котла, а также труб и всяческих батарей для того, чтобы поддерживать нормальную температуру в помещений. Одним из таких приборов является, конечно же, циркуляционный насос. На современных котлах обязательно присутствует автоматика для насоса отопления.

Особенности насоса

Такой насос обладает массой положительных качеств. Но его главное применение – создание принудительного давления воды в замкнутых системах трубопровода. В угоду современным тенденциям, казалось бы, полностью механическое оборудование стало понемногу переходить на электронное и управление. Теперь для насоса отопления предусматривается даже контроллер.

Что же позволяет делать блок управления циркуляционным насосом? Все просто! Благодаря этой автоматике, принудительное давление будет регулироваться без участия человека, и до необходимых значений. Иными словами, с помощью блока будет преодолеваться наибольшее сопротивление на определенных участках трубопровода.

Преимущества циркуляционного насоса

Главные достоинства, которыми обладает такой насос, обусловлены экономичностью,  долговечностью. Его бесшумную работу, а также небольшие размеры тоже запишем в плюсы. А если к этому будет добавлена автоматика для циркуляционного насоса отопления, то вышеперечисленные качества можно усилить – осталось только ее купить.

Однако автоматика это еще не все, с блоком управления он и, правда, будет работать лучше. Стоит также задуматься о том, что термостат для циркуляционного насоса не будет лишним. Как и автоматика, насос должен правильно подбираться в соответствии с гидравлическими характеристиками системы отопления.

Для всех этих мероприятий предусмотрены отдельные нормы, на которые следует опираться при установке. Но учтите, что самостоятельно вносить изменение в систему отопления, мягко говоря, нежелательно. Этим должны заниматься специалисты.

Что касается типов конструкции, то условно они бывают двух видов – с «мокрым» и «сухим» ротором. Ко вторым относятся моноблоки, консольного типа, а также «inline». Что касается «мокрых», то они являются наиболее распространенными в области отопления, в виду его высокой производительности и низкого шума. Недостатком является «мокрых» является только низкий КПД. Тщательно подобранная автоматика сможет решить эту проблему, КПД несколько увеличится. Это никак не повлияет на его тихую работу.

Где купить автоматику для ЦН

Несмотря на то, что магазинов, которые предлагают запчасти, комплектующие для циркуляционных насосов очень много, мы рекомендуем именно наш интернет-магазин. Все предлагаемые товары, включая даже такую необходимую вещь, как термостат для циркуляционного насоса отопления, отличаются высоким качеством, а также долгим сроком службы. Положительные отзывы покупателей лишь подтверждают это.

Как подключить термостат к циркуляционному насосу

Если вы установили циркуляционный насос в систему горячего водоснабжения, вы, возможно, также решили, что эффективным методом поддержания его нормальной работы является установка термостата и регулятора. Как и любой термостат, термостат циркуляционного насоса используется для регулирования температуры горячей воды и включения и выключения насоса по мере необходимости, чтобы обеспечить надлежащий поток горячей воды по вашему дому без излишних затрат энергии.

Шаг 1 — Подготовка к установке термостата

Отключите подачу воды в циркуляционный насос. Слейте излишки воды из системы и закройте запорные клапаны с обеих сторон циркуляционного насоса. Убедитесь, что у вас есть подходящая проводка для подключения термостата. Вы можете также отключить прерыватель для безопасности.

Шаг 2 — Расположение клеммной коробки

Перед установкой термостата вал двигателя насоса должен располагаться горизонтально.Убедитесь, что клеммная коробка находится сбоку от корпуса двигателя. Следите за тем, чтобы клеммная коробка не располагалась под корпусом двигателя. Изменение положения клеммной коробки: открутите четыре винта с внутренним шестигранником. Удерживая корпус двигателя, откручивая винты с внутренним шестигранником. Соблюдая осторожность, поверните мотор в желаемое положение. Установите на место винты с внутренним шестигранником и затяните с моментом 7 футов на фунт, убедившись, что вал двигателя вращается легко и без препятствий.

Шаг 2 — Установка термостата

Для правильной работы системы термостат необходимо установить непосредственно на трубы.Установите регуляторы термостата. Имейте в виду, что зажимные термостаты не могут использоваться с элементами управления типа сетевого шнура. Это устройство для измерения температуры, и оно должно быть способно измерять температуру воды, чтобы нормально функционировать. Термостат можно закрепить или закрепить в зависимости от модели термостата.

Также имейте в виду, что существуют разные типы термостатов в зависимости от того, медные или стальные трубы. Термостат не будет эффективно работать на трубопроводах из ПВХ из-за качества изоляции ПВХ.

Шаг 3 — Подключение электропроводки

Есть желтый или белый провод и черный провод, которые необходимо подключить к проводке в вашем доме, чтобы сообщить о колебаниях температуры обратно в циркуляционный насос. Соедините черные провода вместе с помощью гаек и проделайте то же самое с белыми или желтыми проводами. В некоторых штатах требуется, чтобы лицензированный электрик подключал проводку термостата в соответствии с нормами, действующими в вашем регионе.

Шаг 4 — Завершение и тестовая установка

Перед включением циркуляционной системы в насосе должна быть вода, поэтому откройте вентиль насоса, чтобы заполнить резервуар водой.Не забудьте также удалить воздух из системы. Включите прерыватель и переключатель циркуляции. Убедитесь, что термостат работает должным образом, наблюдая за системой в течение нескольких часов, и убедитесь, что циркуляционный насос включается и выключается надлежащим образом с настройкой на термостате.

Рециркуляционные системы для горячего водоснабжения и отопления

Раннее утро, и твоя рутина начинается. Насколько холодным кажется пол в ванной под босыми ногами? Как долго длится душ до того, как на самом деле выльется горячая вода? Сколько холодной и прохладной воды только что ушло в канализацию? Это беды, которые могут раздражать многих ежедневно.Однако есть те, кто никогда с ними не сталкивается. Полы и комнаты нагреваются равномерно, а горячая вода по трубам доставляется быстро, если не мгновенно: войдите в мир рециркуляции.

Используя насосы или естественную конвекцию (в пассивной системе), системы рециркуляции продвигают поток горячей воды из вашего бойлера или водонагревателя через ваш дом и обратно к источнику тепла. Эти системы чаще всего используются для водяного отопления полов и плинтусов или для уменьшения или даже устранения ожидания горячей воды в светильниках по всему дому.Понятно, что главным преимуществом здесь является экономия воды. Рециркуляция экономит много галлонов воды, которые тратятся впустую из кранов для горячей воды, а водяное отопление обеспечивает циркуляцию одной и той же воды снова и снова. Комфорт и удобство обеспечивают быстрое горячее водоснабжение даже в самом дальнем уголке дома. Добавьте к этому, что большинство пользователей полов с подогревом, похоже, более чем удовлетворены этим, и вы даже можете начать рассматривать рециркуляцию для своего дома. Однако речь идет не только об экономии воды, необходимо учитывать ряд важных моментов, касающихся энергоэффективности, удобства и производительности.

Есть два типа рециркуляционных систем: закрытые и открытые.

---

Закрытые системы: водяное отопление

Чугунные насосы предназначены для закрытых систем. Закрытые системы обычно ассоциируются с системами водяного отопления и охлаждения, такими как теплые полы и системы плинтусов. Это системы, в которые не вводится пресная вода, а избыток кислорода удаляется с помощью какого-либо вентиляционного отверстия, воздухоотделителя или воздухоочистителя. Если бы это не было так и пресная вода циркулировала регулярно (как в открытой системе), железо быстро ржавело бы, в конечном итоге загрязняя воду, достигающую арматуры, и приводил к отказу насоса.Вот почему чугунные насосы не следует использовать для питья в циркуляционных (открытых) системах горячего водоснабжения.

В системе отопления дома насос подсоединяется к бойлеру и пополняет горячую воду в трубопроводе системы отопления, одновременно возвращая более холодную воду в бойлер. Многие считают, что водяные системы обогрева полов и плинтусов более удобны, чем стандартные системы с принудительной подачей воздуха. Во многом это связано с тем, что тепло в этих системах распределяется по большой площади пола и / или стены, создавая, по сути, один большой радиатор.Тепло медленно перемещается по воздуху, мягко и эффективно согревая тело. Это контрастирует с большинством систем с принудительной подачей воздуха, где основная часть тепла быстро отводится к потолку, что приводит к неудобному расслоению температуры в помещении. Некоторые пользователи этих типов гидронных систем также отмечают улучшение качества воздуха из-за отсутствия пыли и других частиц, проникающих в воздух их дома. Однако многие системы с приточным воздухом можно фильтровать, а в гидравлических системах пыль просто оседает вокруг дома, и с ней все еще нужно бороться.

Лучистому напольному отоплению часто требуется больше времени для повышения температуры в комнате, чем воздушному отоплению, особенно если система была отключена в течение некоторого времени. Однако качество тепла, которое в конечном итоге вырабатывается — сбалансированное, равномерно распределяемое и не содержащее аллергенов — обычно бывает достаточно, чтобы компенсировать временные неудобства. При использовании этих систем особое внимание следует уделять материалу пола, под которым они находятся. В частности, деревянные и ламинатные полы могут быть повреждены из-за слишком высокой температуры воды.Теплый пол обычно не рекомендуется для полов с ковровым покрытием, так как изоляция ковра затрудняет отвод тепла через пол.

Гидравлическое отопление не защищено от замерзания и разрывов. В холодном климате пропиленгликоль часто смешивают с водой отопительной системы в качестве антифриза. Это важно для домов с трубопроводами, которые потенциально могут подвергаться воздействию отрицательных температур, а также домов, которые могут какое-то время пустовать. Многие циркуляционные насосы могут безопасно обрабатывать смесь воды и пропиленгликоля в соотношении 50/50.

Системы водяного отопления могут быть довольно сложными, а проектирование и установка — непростыми. По этой причине мы настоятельно рекомендуем тем, кто рассматривает такую ​​систему, поручить проектирование и установку профессионалу, хорошо разбирающемуся в водяном отоплении.

---

Открытые системы: циркуляция горячей воды

Открытая система подключается к основной системе водоснабжения через водонагреватель. Пресная вода подается регулярно, так как вода используется в светильниках. Насосы, используемые в этих системах, изготовлены из бронзы или нержавеющей стали — материалов, которые не ржавеют.Для возврата охлажденной воды для повторного нагрева можно использовать выделенную линию возврата к водонагревателю или существующую линию холодной воды в доме. Эти системы в первую очередь предназначены для использования в системах горячего водоснабжения, например, для подачи «мгновенной» горячей воды ко всем бытовым приборам. Вместо того, чтобы ждать минуты, пока горячая вода достигнет душа в дальнем конце дома, ее можно доставить мгновенно или за несколько секунд. Холодная вода, которая обычно уходила в канализацию, возвращается обратно в обогреватель.Эти системы чаще всего используются в больницах, гостиницах и больших зданиях, но они нашли применение в большем количестве домов благодаря большей эффективности и более низким ценам.

Пример традиционной системы рециркуляции воды

Специальный обратный или байпасный клапан?

Открытые системы с выделенной возвратной линией обычно используются в старых домах или встраиваются в новые дома на этапе строительства. Монтаж возвратной линии в существующую конструкцию сложен и часто является непомерно дорогостоящим.Однако обратные линии идеальны, поскольку они не зависят от линий подачи и не смешивают теплую воду с холодной. Когда обратный трубопровод невозможен, трубопровод холодной воды можно использовать для подачи воды обратно в водонагреватель с помощью насоса, установленного на водонагревателе, и специального перепускного клапана, установленного под арматурой, наиболее удаленной от водонагревателя. Хотя такие системы удобны и просты в установке (и часто являются единственным вариантом модернизации), они могут немного изменить исходную проблему: для получения действительно холодной воды крану может потребоваться немного поработать.Байпасные клапаны закрываются при установленной температуре, поэтому любая вода ниже этого порога будет течь в линию холодной воды: если клапан настроен на закрытие при 103 ° F, около 102 ° F воды будет смешиваться с подающей холодной водой. Хотя ожидание горячей воды не вызывает такого раздражения, об этом следует помнить.

Как и в случае любого механического устройства, перепускной клапан может выйти из строя. Хотя это может быть редкостью, но стоит помнить: если это произойдет, возможно, что вода непосредственно из водонагревателя — с температурой до 140 ° — потечет через линию холодной воды, не оставив ничего, кроме очень горячей воды. ваши приспособления.В качестве меры безопасности вы можете рассмотреть возможность добавления регулирующего клапана в линию горячей воды перед байпасным клапаном. В случае выхода из строя байпасного клапана это гарантирует, что вода, поступающая в холодную линию, будет иметь приемлемую температуру (то есть не обжигающую). Установка обратного клапана между холодной линией и клапаном темперирования гарантирует, что дополнительная горячая вода не попадет в холодную линию.

Также стоит отметить, что когда холодная вода используется в приборе, где установлен специальный перепускной клапан, давление в этой линии падает.Если в это время байпасный клапан открыт, через него будет течь теплая вода. Это, в свою очередь, приведет к выходу воды из нагревателя, которая заменяется водой из основного источника и нагревается. Таким образом, даже когда используется только холодная вода, водонагреватель может включиться, тратя энергию.

Без танка? Если у вас есть водонагреватель без резервуара, необходимо провести дополнительные исследования, если рассматривается возможность системы рециркуляции. Циркуляционные насосы обычно имеют низкую скорость потока и могут не иметь мощности, необходимой для активации некоторых безбаквальных нагревателей, и может потребоваться включение в систему небольшого накопительного резервуара.Что еще хуже, установка некоторых насосов может привести к повреждению или аннулированию гарантии на безбаковый водонагреватель.

Опции управления

Насосы, используемые в системах рециркуляции воды, могут работать непрерывно или активироваться таймером, термостатом, панелью управления или датчиком движения. Какой тип управления используется, зависит от желаемой экономии энергии и удобства. Постоянно работающий насос гарантирует мгновенную подачу горячей воды в любой арматуре, но при постоянной и регулярной работе насоса для нагрева воды будет использоваться энергия, даже если в этом нет необходимости, и это может сократить срок службы насоса.

У тех, кто стремится к эффективности, есть несколько вариантов. Таймеры позволяют насосу работать только в установленное время, когда потребность в горячей воде максимальна. Это часто бывает по утрам и вечерам для душа и мытья посуды. В остальное время спрос значительно снижается (или вообще отсутствует, если в течение дня никого нет дома). Это снижает нагрузку на насос и водонагреватель, но может быть неудобно, если горячая вода необходима вне установленного времени: насос нужно будет включить вручную или кран должен будет работать.Дистанционные переключатели доступны для многих насосов, что позволяет включать насос из любой точки дома.

Термостат можно использовать в дополнение к таймеру или отдельно. Термостат отключает насос, когда в трубопроводе горячей воды достигается высокая температура, и включает его снова, когда температура падает ниже определенной точки. При использовании с таймером термостат будет управлять насосом только во время цикла таймера, что делает систему еще более эффективной. В системах со специальной возвратной линией термостат обычно устанавливается на этой линии, а не на линии горячей воды, чтобы гарантировать, что насос не отключится преждевременно.

Для максимальной эффективности рециркуляции горячей воды с приводом от насоса нужно отказаться от мечты о мгновенном нагреве воды и довольствоваться ожиданием в течение нескольких секунд, используя систему по запросу. Системы по требованию полагаются на то, что пользователь активирует насос на арматуре, когда потребуется горячая вода. Это можно сделать с помощью кнопки или переключателя на стене или с помощью датчиков движения, которые включают насос, когда кто-то входит в комнату. Поскольку горячая вода подается в линии только при активации, ей потребуется немного времени, чтобы добраться до прибора, в котором вы находитесь.

Одним из самых популярных предложений по запросу является система управления ACT D’MAND. Эта инновационная установка включает рециркуляционный насос, настенный выключатель активации и термодатчик, расположенный на главной линии горячей воды, который выключает насос, когда температура воды, проходящей через него, повышается на 6 градусов. Включение этого термодатчика делает систему более безопасной при использовании холодной линии в качестве обратной, поскольку по-настоящему горячая вода никогда не попадает в нее. А поскольку насос работает не дольше, чем необходимо, также экономится энергия.

При работе только тогда, когда есть потребность в горячей воде, потребление энергии значительно сокращается. Фактически, системы по требованию — единственный тип рециркуляции горячей воды в доме, принятый программой EPA WaterSense, и многие штаты и округа даже предлагают скидки на новые установки.

Стоит ли рециркуляция?

Какими бы ни были опции или элементы управления, эти системы действительно экономят воду. Трудно определить, сколько они откладывают, и варьируется в зависимости от каждого домохозяйства. Вы можете получить представление о том, сколько воды тратится впустую, если потратите день, чтобы отслеживать это.Вместо того, чтобы слить холодную воду в канализацию, переложите краны в ведро и используйте воду для домашних животных, растений, смыва туалетов и т. Д. Вы будете иметь представление о типичных расходах воды и о том, что вы делаете с этой информацией. — это суждение: во многих местах вода дешевле энергии, и добавление стоимости насоса, установки, электричества и потенциально более широкого использования водонагревателя может свести на нет любую выгоду по экономии денег, которая изначально считалась возможной. Энергопотребление современных рециркуляционных насосов минимально, некоторые потребляют всего 65 Вт.Однако, пожалуйста, также учтите, что основной проблемой, связанной с использованием энергии в любой системе водяного отопления, являются потери тепла из труб горячей воды и последующий повторный нагрев этой воды. Изоляция линий горячей воды имеет решающее значение для предотвращения максимально возможных потерь тепла.

Как всегда, существует компромисс между эффективностью и удобством. Те, кто больше озабочен мгновенной подачей горячей воды и уменьшением потерь воды, могут найти больше преимуществ в непрерывном насосе, приводящем в действие их систему рециркуляции.Хотя счета за электроэнергию могут возрасти, комфорт и роскошь от того, что никогда не придется ждать горячей воды, могут того стоить. Другие могут согласиться ненадолго подождать — особенно если в противном случае им пришлось бы слишком долго — своего горячего душа. И чем лучше будет изолирована линия горячего водоснабжения, тем короче будет ожидание.

Системы рециркуляции — не единственный способ ускорить подачу горячей воды и не единственный способ ее экономии. В зависимости от ситуации они могут оказаться слишком дорогими, неэффективными или непрактичными.Если вы слишком долго ждете горячей воды, устали тратить ее впустую или беспокоитесь о потере энергии из-за потери тепла, есть ряд простых и недорогих вещей, которые вы можете сделать, прежде чем окунуться в рециркуляцию. Если ваши водопроводные линии не изолированы, немедленно устраните это. Попробуйте использовать низкотехнологичные подходы, например, налейте в ведро прохладную воду, пока вы ждете горячей; вы, вероятно, найдете все виды использования этой потенциальной сточной воде.

Новые дома могут обладать теми же преимуществами, что и система рециркуляции, используя только конструктивные особенности, такие как размещение светильников как можно ближе к водонагревателю.Если вы строите дом, проконсультируйтесь с архитектором и подрядчиком, чтобы узнать, что можно сделать, чтобы минимизировать потери воды и сократить время доставки горячей воды. Если выбрана система рециркуляции, обязательно установите выделенную обратную линию, пока это все еще несложно. Пассивная рециркуляция (или «гравитационная петля») часто упоминается как вариант при некоторых обстоятельствах, но мы не рекомендуем ее. Вместо насоса эти системы используют конвекцию и гравитацию для поддержания постоянного потока горячей воды к вашим светильникам.В этих системах водонагреватель должен быть на более низком уровне, чем домашняя арматура (обычно в подвале). Пассивные системы постоянно возвращают воду в нагреватель, заставляя его работать круглосуточно. Это расходует энергию и может привести к ненужному износу нагревателя.

---

Все мы знаем, что много воды тратятся зря каждый день, ожидая, пока она нагреется. Системы рециркуляции экономят эту воду и обеспечивают дополнительное преимущество в виде почти мгновенной подачи горячей воды во все приспособления в доме.Мы изучили некоторые предостережения, преимущества и альтернативы, предоставив вам информацию, необходимую для принятия наилучшего решения для вашего дома. Всегда помните: как бы вы ни решили это сделать, экономия воды жизненно важна, и ваши усилия по достижению этой цели вознаграждаются не только вашим домом и кошельком, но и вашим сообществом!

Готовы купить новый циркуляционный насос Grundfos?

Служба быстрого обслуживания

Циркуляционные насосы водонагревателя

Quick Appliance Service устанавливает насос рециркуляции горячей воды для использования с вашим водонагревателем, что сэкономит вам время, воду и деньги.Если вы не хотите ждать, пока горячая вода достигнет ваших кранов, вам может пригодиться рециркуляционный насос.

Как работают эти рециркуляционные насосы?

По трубопроводу горячей воды в вашем доме горячая вода от водонагревателя поступает в различные раковины, ванны и душевые в вашем доме. Если вы включите кран с горячей водой в доме без системы рециркуляции, вся вода, находящаяся в водопроводе, должна пройти по трубам, прежде чем горячая вода из вашего водонагревателя достигнет вашего крана. Результат — галлонов воды потрачено впустую в ожидании поступления горячей воды.

Система рециркуляции горячей воды управляет возвратной линией от конца вашего последнего крана обратно к водонагревателю, поэтому горячая вода доступна мгновенно. Вместо того, чтобы тратить воду в канализацию в ожидании горячей воды, она уже есть! Это приводит к экономии воды, снижает затраты на электроэнергию и обеспечивает удобство мгновенного получения горячей воды.

Основные характеристики и преимущества этих рециркуляционных насосов:

Обеспечивает мгновенную подачу горячей воды всякий раз, когда вы включаете кран, душ или ванну — не тратьте время на ожидание

Рециркуляционная система горячего водоснабжения экономит средней семье из четырех до 17000 галлонов воды в год — отлично подходит для окружающей среды, вашего счета за воду и вашего счета за канализацию

24-часовой таймер в комплекте — позволяет запускать рециркуляционный насос в соответствии с вашим графиком

Хотелось бы получить горячую воду без долгого ожидания.Как я могу это сделать?

Два самых простых решения:
А) Неблагодарный водонагреватель у источника.
B) Система рециркуляции горячей воды. Он состоит из небольшого насоса и обратной линии от вашего самого дальнего приспособления. Насос устанавливается рядом с нижней частью водонагревателя вместе с поворотным обратным клапаном.

Использует ли система рециркуляции горячей воды много энергии?
Оба варианта используют энергию.Но не так много, как думает большинство людей. В системе рециркуляции мы настоятельно рекомендуем изолировать все трубы с горячей водой. Также наличие таймера и / или термостата потребляет еще меньше энергии.

Регулируется ли термостат?
Термостатический регулятор автоматически отключает циркуляционный насос, когда температура превышает примерно 105 ° F, и снова включает, когда температура падает ниже примерно 85 ° F. Термостат не регулируется.

Почему вы не рекомендуете заказывать термостаты с сетевыми насосами?
Из-за того, что эти насосы были предварительно подключены, для использования термостатов потребуется их повторное подключение, поэтому мы рекомендуем вам приобретать насос, термостат и таймер отдельно, если вы хотите использовать термостат.

В чем преимущество установки дополнительного таймера или термостата?
Любой из них сэкономит энергию (и деньги). Таймер позволяет насосу включаться только в определенное время. Поэтому, если вам нужна горячая вода только утром, вы можете установить таймер на 6-8 часов утра. Тогда в это время насос будет рециркулировать только горячую воду. Термостат отключает насос, когда вода в трубах достигает определенной температуры. Поэтому, когда вода в трубе нагревается, насос выключается.Когда таймер и термостатические регуляторы установлены вместе, последовательно, циркуляционный насос работает ТОЛЬКО в предварительно установленное время, указанное пользователем, и только при соблюдении температурных условий термостата. То есть, если таймер или переключатель термостатического управления разомкнут (выключен), циркуляционный насос не будет работать.

Типовая система горячего водоснабжения перед рециркуляционным насосом.

Обычная установка рециркуляционного насоса.

Крупный план насосной установки.

Получите циркуляцию горячей воды | HGTV

Каждый год тысячи галлонов потраченной впустую воды уходят в канализацию в американских домах, а вместе с ними — тысячи долларов для домовладельцев, коммунальных предприятий и налогоплательщиков.Значительное количество этих отходов возникает, когда домовладельцы ждут, пока вода не достигнет комфортной температуры, прежде чем принимать душ или мыть руки.

Почему домовладельцам приходится ждать горячей воды? В традиционной системе горячего водоснабжения (а также во многих системах солнечного нагрева воды) вода течет от водонагревателя к каждому крану в доме, но заканчивается у самого дальнего крана, оставляя немного воды в трубах для охлаждения. Когда домовладелец включает кран, охлажденная вода, находящаяся в трубах, сначала циркулирует в кране, поэтому домовладельцу приходится ждать горячей воды.

Циркуляционный насос горячей воды направляет холодную воду по трубам обратно в водонагреватель по возвратной линии. Насос прокачивает эту воду через водонагреватель по мере необходимости, чтобы она оставалась горячей. Этот непрерывный контур воды через водонагреватель гарантирует, что горячая вода всегда доступна.

Система циркуляции горячей воды включает следующие характеристики:

• Насос обеспечивает циркуляцию воды через водонагреватель.


• Термостат контролирует температуру в обратной линии, автоматически включая или выключая насос, чтобы поддерживать температуру от 95 до 125 градусов по Фаренгейту.


• Таймер активирует термостат для проверки температуры через заданные интервалы.


• Дополнительный программируемый таймер позволяет домовладельцам регулировать частоту включения таймера и термостата. Домовладельцы могут активировать насос в периоды большого расхода воды, например, рано утром, когда они готовятся к своему рабочему дню.


• Запорный клапан изолирует насос от системы, если домовладельцу необходимо снять его для очистки.


• Обратный клапан предотвращает обратный поток, опасное реверсирование потока воды, которое может загрязнить водопроводную систему дома.

Было бы сложно установить систему циркуляции горячей воды, если бы вам пришлось покупать и устанавливать каждую часть системы отдельно; это то, что раньше делали строители, но теперь это уже не так.В отличие от старых систем рециркуляции, современные системы являются универсальными. Grundfos, производитель насосов, поставляет систему, которая включает в себя все необходимое в одном пакете, что делает установку быстрой и простой.

Установив циркуляционный насос для горячей воды, вы поможете более счастливым домовладельцам, которые будут наслаждаться удобством мгновенного горячего водоснабжения и ежегодно экономить на счетах за воду и электроэнергию. Вы также поможете сберечь воду, один из наших важнейших природных ресурсов.

Контроллер насоса рециркуляции горячей воды

— Блог Питера Вилджоэна

В нашем доме используется газовый нагреватель мгновенной подачи горячей воды Noritz со специальной линией рециркуляции горячей воды. Проблема в том, что в гараже установлен обогреватель, и летом в гараже становится так жарко, что не включается аквастат, управляющий рециркуляционным насосом. В результате остается холодная вода в линии рециркуляции, и нам приходится ждать несколько минут горячей воды, что сводит на нет всю цель линии мгновенной горячей рециркуляции.

В нашем рециркуляционном насосе Grundfos используется термостатический регулятор от 85 ° F (29,4 ° C) до 105 ° F (40,6 ° C). Циркуляционный насос включится, когда температура упадет ниже 85F, поток воды включит нагреватель, и насос будет продолжать работать, пока температура не превысит 105F. Температура в гараже летом часто превышает 85 ° F, поэтому аквастат остается довольным, а насос никогда не работает.

Один из вариантов — периодическая циркуляция воды в линии, позволяющая аквастату измерять температуру воды в линии, а не только стоячей воды в гараже, которая достигает теплового равновесия с температурой окружающей среды гаража.

Я выбрал релейный контроллер Sonoff Th20 WiFi, основанный на ESP8285 / 8266, работающий с ESPHome на контроллере и отслеживаемый с помощью Home Assistant. Я мог бы использовать Th26, но реле на 10 А в Th20 достаточно для питания циркуляционного насоса, и это делает устройство меньшего размера.

Код находится на GitHub, где я использовал контроллер Bang Bang в качестве термостата и интервальный таймер для периодического запуска насоса. Код достаточно прост: секция таймера заботится об изменении состояния реле только в том случае, если термостат еще не требует нагрева.

Инструкция по монтажу и установке:

• Предупреждение : Я не несу ответственности, продолжайте только в том случае, если вы имеете квалификацию для работы с высоким напряжением в жилых помещениях.
• Предупреждение : Не подключайте Th20 к сети переменного тока во время сборки или программирования!
• Предупреждение : Не подключайте и не удаляйте вилку TRRS, когда Th20 включен!
• Снимите Th20 с его защитной крышки, просто подденьте крышку, и она откроется.
• Удалите винты, удерживающие печатную плату, припаяйте контактные разъемы к печатной плате и снова прикрепите печатную плату к корпусу.
• Я использовал брызгозащищенный пластиковый корпус с прозрачной крышкой для размещения Th20 и проводов.
• Просверлите отверстие в корпусе и установите 9-миллиметровый кабельный сальник, используемый для четырех кабелей датчика температуры. Я пропустил все четыре кабеля через один сальник.
• Просверлите два отверстия в корпусе и установите 7-миллиметровые кабельные сальники для кабелей ввода и вывода питания.
• Припаяйте четыре водонепроницаемых датчика температуры Dallas 18B20 к 2.5-миллиметровый разъем TRRS, изолируйте и защитите с помощью термоусадочной трубки. Проверьте цвета проводки вашего кабеля TRRS.
  • GPIO14: TRRS Наконечник: TRRS Красный: желтый Даллас
  • ЗЕМЛЯ: TRRS Кольцо 2: TRRS Зеленый: Черный Даллас
  • 3,3 В: TRRS Экран: TRRS Черный: Красный Даллас
• Подключите разъем TRRS с четырьмя датчиками температуры через сальник в корпус, закрепите сальник и вставьте штекер TRRS в Th20.
• Прикрепите Th20 без верхней крышки к внутренней части корпуса с помощью съемных лент на липучке.
• Установите программатор FTDI на 3,3 В и подключите соответствующие контакты к Th20, удерживая кнопку Th20 во время включения, чтобы войти в режим программирования.
• Скомпилируйте и загрузите прошивку проекта в ESPHome и запрограммируйте Th20 с помощью ESPHome Flasher. Проводное программирование требуется только один раз для замены заводской прошивки Sonoff на ESPHome, после чего могут быть применены обновления ESPHome OTA.
• Продолжая использовать программатор FTDI для питания, убедитесь, что Th20 подключается через WiFi и работает в ESPHome и Home Assistant.
• Просмотрите выходные данные отладки, чтобы определить адреса ваших конкретных датчиков в Далласе, внесите соответствующие исправления в раздел датчиков в YAML-файле ESPHome и перепрограммируйте OTA.
• Используйте Home Assistant, чтобы контролировать температуру четырех датчиков при нагревании каждого вручную, и пометьте датчики соответствующими именами с помощью этикетировщика.
• Я использовал два кабеля от NEMA 5-15P до NEMA 5-15R, отрезая их до необходимой длины, зачищая и залуживая оголенные концы.
• Вставьте штекер NEMA 5-15P через сальник в корпус, закрепите сальник и подключите к входу питания Th20.
• Вставьте штекер NEMA 5-15R через сальник в корпус, закрепите сальник и подключите его к выходу питания Th20.
• Закройте и закройте крышку корпуса, закрепите на стене рядом с циркуляционным насосом и розеткой.
• Снимите аквастат с циркуляционного насоса, насос должен питаться и управляться только Th20.
• Присоедините датчик температуры окружающей среды к внешней стороне корпуса.
• Присоедините датчики рециркуляции, горячей и холодной температуры к соответствующим водопроводным линиям.Прикрепите теплопроводящую прокладку между датчиком и медным водопроводом, оберните термостойкой изоляционной лентой и прикрепите датчик к водопроводу с помощью кабельной стяжки.
• Подключите разъем Th20 NEMA 5-15P к источнику переменного тока, убедитесь, что Th20 подключается через Wi-Fi и работает в ESPHome и Home Assistant.
• Подключите циркуляционный насос к разъему Th20 NEMA 5-15R.
• Контролируйте поведение насоса и температуру в трубопроводе, при необходимости отрегулируйте значения температуры и таймера.

Фотографии сборки и монтажа:

Ниже приведен график, показывающий температуру и активность насоса за 6-часовой период.Было бы интересно сравнить летний режим с зимним, когда я ожидаю, что термостат срабатывает чаще, чем таймер.

Я замечаю некоторую нестабильность со случайным перезапуском контроллера из-за ошибки Reset Info: Fatal exception: 4 flag: 1 (Hardware Watchdog) ошибка . К счастью, ничего страшного не происходит, таймер просто сбрасывается, но я продолжу расследование. Удаленная отладка потребует последовательного подключения, что немного сложно, но я могу попытаться установить ESP-01 с esp-link в том же случае, что и Th20, и использовать его для удаленной диагностики.

Хотелось бы еще придумать способ контролировать работу газового обогревателя, может оптически контролировать состояние светодиода? И мне бы очень хотелось контролировать расход воды из Phyn, но, к сожалению, у пользователя нет доступа к данным.

Нравится:

Нравится Загрузка …

Связанные

УПРАВЛЕНИЕ НАСОСОМ ЦИРКУЛЯТОРА 2 ЗОН (РЕЛЕ ПЕРЕКЛЮЧЕНИЯ) С ПРИОРИТЕТОМ ДЛЯ СИСТЕМ ГИДРОННОГО ИЗЛУЧЕНИЯ НАПОЛЬНОГО ОТОПЛЕНИЯ

Контроллер 2-зонного циркуляционного насоса серии i-Link управляется термостатами низкого напряжения или любыми другими контроллерами низкого напряжения, имеющими переключающее действие SPST.Контроллер i-Link обеспечивает промежуточное переключение для включения до 2 циркуляционных насосов и управления работой котла в многозонной системе водяного отопления. Интеллектуальная система связи (i-Link) позволяет неограниченное расширение зоны с помощью дополнительных контроллеров i-Link. Выбираемый на месте приоритет с таймером предотвращает зависания в случае выхода из строя приоритетной зоны. Уникальная защита от перенапряжения для предотвращения повреждения устройства и обеспечения непрерывной работы управления. На панели предусмотрены безвинтовые клеммные колодки EZ для подключения к термостатам.Светодиодные индикаторы на передней панели отображают функциональное состояние и упрощают поиск и устранение неисправностей. Кроме того, циркуляционный насос системы включается всякий раз, когда какая-либо зона требует тепла.

Характеристики и преимущества продукта:

* Индикаторы на передней панели

* Приоритет, выбираемый полем

* Таймер приоритета для защиты от неисправности приоритетной зоны и предотвращения замерзания в зонах нагрева.

* Неограниченное расширение зоны

* Возможность включения дополнительного циркуляционного насоса системы

* Дополнительные функции для SP-84/85/86: Ручное изменение приоритета (байпас) для каждой вторичной зоны

* Изолированный концевой выключатель и приоритет Концевой выключатель для использования всей функциональности высокоэффективных котлов Mod-Con

* Компактный и современный дизайн

* Предохранитель

* Защита от скачков напряжения

* Безопасная конструкция со всеми электронными компонентами, скрытыми за корпусом

* Упрощенное подключение

* Удобная компоновка печатной платы

* Заменяемый на месте трансформатор большой емкости

* Клеммы Easy-Connect / Безвинтовые клеммы для подключения термостата

* Выход трансформатора 24 В переменного тока с общей клеммой обеспечивает совместимость с электронным термостатом

* Совместимость с универсальным термостатом

* 100% заводские испытания

* Расширенная гарантия 3 года 9 0003

Нажмите, чтобы перейти на страницу продукта Azel, чтобы просмотреть брошюру и схему электрических соединений.

Aquastat Temperature Control Quality Советы по качеству котла 101

Aquastat — это серый прямоугольник слева, а циркуляционный насос — черный насос справа.

Aquastat Temperature Control — Аквастат котла контролирует температуру воды внутри рубашки котла. Аквастат котла — это устройство для котла, подобное термостату для кондиционера, теплового насоса или газовой / масляной печи. Аквастат котла контролирует температуру внутри котла так же, как термостат контролирует температуру кондиционера или теплового насоса.

Аквастат котла включает и выключает горелки, а также управляет циркуляционным насосом в системе водогрейного котла.

Контроль температуры Aquastat | Компоненты котла — Как это работает

Домашний термостат на стене, который подключен к котлу, подключен к аквастату котла. Когда термостат требует тепла, он посылает сигнал на аквастат котла для включения циркуляционного насоса. Включаются циркуляционные насосы, которые протягивают горячую воду через контур горячей воды, обеспечивая дом или жилище теплом. Когда температура внутри рубашки котла падает ниже уставки аквастата котла, аквастат котла включает горелки котла, и котел зажигает горелки для нагрева воды внутри рубашки котла.
.

Контроль температуры Aquastat | Контроль пределов

1. Верхний предел — Аквастат ограничивает температуру в котле, чтобы котел не перегревался. У большинства аквастатов есть датчик, который вставляется в погружной колодец. Погружной колодец находится внутри котла, по которому циркулирует вода. Датчик определяет температуру. В зависимости от настройки аквастата это ограничит высокую температуру в бойлере, чтобы предотвратить перегрев. Температура отключения для большинства водогрейных котлов составляет 180 ° F.Существует настройка дифференциала, чтобы котел не работал с коротким циклом и не работал без надобности.
2. Нижний предел — Нижний предел имеет две цели. Если вы используете бойлер для ГВС, на вашем аквастате будет установлен нижний предел. Это позволит поддерживать минимальную температуру воды в бойлере. Это гарантирует наличие горячей воды, когда вам нужно принять душ или мыть посуду. Это также предотвратит переохлаждение котловой воды. Эта низкая настройка также делает приоритетным нагрев воды для бытового потребления (на некоторых аквастатах).Всегда читайте руководство пользователя для правильных настроек.
3. Настройка дифференциала — это относится к настройке нижнего предела. Чтобы лучше понять эти настройки, прочтите следующую статью, нажав здесь.

Кроме того, если ваш котел оборудован функцией сброса температуры наружного воздуха, уставка 180 ° F изменится. Это изменение уставки будет основываться на температуре наружного окружающего воздуха. Температура отключения — это когда котел достигает высокой уставки и выключает горелки.Циркуляционный насос может все еще работать при выключенных горелках. Температура отключения никогда не должна превышать 200 ° F. Это предотвращает образование пара, поскольку мы обсуждаем здесь водогрейные котлы. Большинство аквастатов имеют фиксированную настройку дифференциала 10 ° F.

Предупреждение о настройках аквастата

Настройки аквастата могут быть трудными для понимания людьми. Всегда убедитесь, что вы понимаете, что делаете, прежде чем вносить какие-либо изменения. Или проконсультируйтесь у профессионала.

Контроль температуры Aquastat | Компоненты котла — Заключение

Когда аквастат подключен к регулятору сброса температуры наружного воздуха, заданная температура котла изменится.Меняйте в зависимости от температуры на улице. При более высоких температурах уставка понижается по линейной шкале по мере повышения температуры на открытом воздухе. Использование внешнего управления сбросом таким образом может сэкономить деньги на счетах за отопление, поскольку требует меньше работы от котла, когда погода или температура на улице выше. Зачем поддерживать температуру 180 ° F для уставки котла, когда температура наружного воздуха составляет 60 ° F? Котел может эффективно и адекватно обогревать дом с заданной температурой 140 ° F.
