Как собрать термостат на Arduino с датчиком DS18B20 и ЖК-дисплеем. Какие компоненты потребуются для проекта. Как подключить датчик и дисплей к Arduino. Как запрограммировать термостат для точного контроля температуры. Какие дополнительные функции можно реализовать.
Компоненты для сборки термостата на Arduino
Для создания термостата на базе Arduino потребуются следующие компоненты:
- Arduino Uno или совместимая плата
- Цифровой датчик температуры DS18B20
- ЖК-дисплей 16×2 символов
- Потенциометр на 10 кОм для регулировки контрастности дисплея
- Резистор 4.7 кОм
- Реле для управления нагревателем/охладителем
- Макетная плата и провода для соединений
Датчик DS18B20 обеспечивает точность измерения температуры ±0.5°C в диапазоне от -10°C до +85°C. ЖК-дисплей позволит отображать текущую температуру и заданное значение.

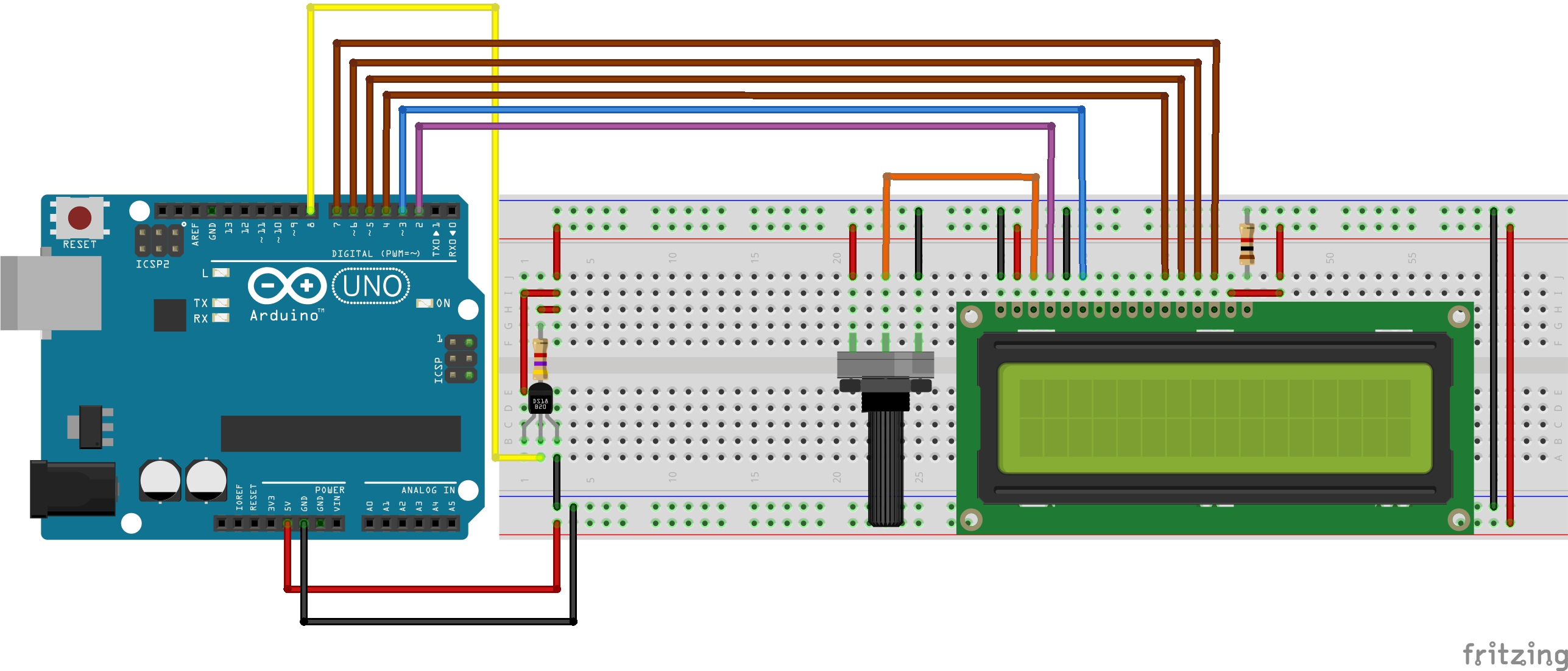

Схема подключения компонентов термостата
Подключение компонентов к Arduino выполняется по следующей схеме:
- DS18B20: сигнальный провод к цифровому пину 2, питание к 5V, земля к GND. Между сигнальным проводом и 5V подключается подтягивающий резистор 4.7 кОм.
- ЖК-дисплей: RS к пину 12, E к пину 11, D4-D7 к пинам 5-2 соответственно. Питание и земля к 5V и GND Arduino.
- Потенциометр: крайние выводы к 5V и GND, средний вывод к V0 дисплея для регулировки контрастности.
- Реле: сигнальный провод к цифровому пину 8, питание и земля к 5V и GND.
При таком подключении останутся свободные пины для добавления кнопок управления или других компонентов по необходимости.
Программирование термостата на Arduino
Основной алгоритм работы термостата будет следующим:
- Считывание температуры с датчика DS18B20
- Сравнение текущей температуры с заданным значением
- Включение или выключение реле для управления нагревателем/охладителем
- Вывод информации на ЖК-дисплей
- Повторение цикла с заданным интервалом
Рассмотрим ключевые фрагменты кода для реализации этого алгоритма:
Подключение библиотек и инициализация компонентов
В начале скетча подключаем необходимые библиотеки и инициализируем объекты для работы с датчиком и дисплеем:
«`cpp
#include Считывание температуры с датчика
Функция для получения текущей температуры с датчика DS18B20:
«`cpp float getTemperature() { sensors.requestTemperatures(); return sensors.getTempCByIndex(0); } «`Управление реле нагревателя/охладителя
Функция для включения или выключения реле в зависимости от текущей температуры:
Вывод информации на ЖК-дисплей
Функция для обновления информации на дисплее:
«`cpp void updateDisplay(float currentTemp) { lcd.clear(); lcd.setCursor(0, 0); lcd.print(«Curr: «); lcd.print(currentTemp); lcd.print(» C»); lcd.setCursor(0, 1); lcd.print(«Set: «); lcd.print(setTemp); lcd.print(» C»); } «`Основной цикл программы
В функции loop() вызываем созданные ранее функции для реализации алгоритма работы термостата:
«`cpp
void loop() {
float currentTemp = getTemperature();
controlRelay(currentTemp);
updateDisplay(currentTemp);
delay(1000); // Пауза 1 секунда между измерениями
}
«`Дополнительные функции термостата
Для повышения функциональности термостата можно реализовать следующие дополнительные возможности:Настройка температуры кнопками
Добавим две кнопки для увеличения и уменьшения заданной температуры:
«`cpp #define BUTTON_UP 9 #define BUTTON_DOWN 10 void setup() { // … pinMode(BUTTON_UP, INPUT_PULLUP); pinMode(BUTTON_DOWN, INPUT_PULLUP); } void checkButtons() { if (digitalRead(BUTTON_UP) == LOW) { setTemp += 0.5; } if (digitalRead(BUTTON_DOWN) == LOW) { setTemp -= 0.5; } } void loop() { // … checkButtons(); // … } «`Сохранение настроек в EEPROM
Для сохранения заданной температуры при отключении питания используем EEPROM:
«`cpp #includeРежим охлаждения
Добавим возможность переключения между режимами нагрева и охлаждения:
«`cpp
bool heatingMode = true; void controlRelay(float currentTemp) {
if (heatingMode) {
if (currentTemp < setTemp - hysteresis) {
digitalWrite(RELAY_PIN, HIGH); // Включаем нагреватель
} else if (currentTemp > setTemp + hysteresis) {
digitalWrite(RELAY_PIN, LOW); // Выключаем нагреватель
}
} else {
if (currentTemp > setTemp + hysteresis) {
digitalWrite(RELAY_PIN, HIGH); // Включаем охладитель
} else if (currentTemp < setTemp - hysteresis) {
digitalWrite(RELAY_PIN, LOW); // Выключаем охладитель
}
}
}
```Калибровка и точность измерений
Для повышения точности измерений температуры можно выполнить калибровку датчика DS18B20. Процесс калибровки включает следующие шаги:
- Измерение температуры с помощью эталонного термометра
- Сравнение показаний DS18B20 с эталонным значением
- Расчет поправочного коэффициента
- Применение коэффициента в программе
Пример реализации калибровки в коде:
«`cpp float calibrationOffset = -0.5; // Поправочный коэффициент float getCalibtratedTemperature() { float rawTemp = getTemperature(); return rawTemp + calibrationOffset; } «`Энергоэффективность термостата
Для снижения энергопотребления термостата можно реализовать следующие оптимизации:
- Использование режима сна Arduino между измерениями
- Уменьшение частоты опроса датчика при стабильной температуре
- Отключение подсветки ЖК-дисплея через заданный интервал бездействия
Пример реализации режима сна:
«`cpp #includeУдаленное управление термостатом
- Bluetooth-модуль для связи со смартфоном
- Wi-Fi модуль для подключения к домашней сети
- GSM-модуль для управления через SMS
Пример использования Bluetooth-модуля HC-05:
«`cpp #includeЗаключение
Термостат на базе Arduino с датчиком DS18B20 и ЖК-дисплеем представляет собой мощный и гибкий инструмент для контроля температуры. Благодаря открытой архитектуре Arduino, проект легко модифицировать и расширять под конкретные задачи. Реализация дополнительных функций, таких как удаленное управление или энергосберегающие режимы, позволяет создать современное и эффективное устройство для домашней автоматизации или промышленного применения.
Термостат на arduino lcd
Беспроводной Пульт Дистанционного Управления Переключатель Передатчик с Приемником V 30A МГц максимальная нагрузка Вт комплектация: пульт ду 1шт, приемник 1шт с реле, корпус защитный, упаковка 1шт Пульт дистанционного управления две кнопки мГц с приемником 1 канал реле. Настенный пульт-выключатель 1 кнопка передатчик для радиореле МГц радио реле дистанционного управления комплектация: радио выключатель 1шт, батарейка А27 12В, упаковка 1шт. Рабочее напряжение: 3. Цифровой Lilytech ZLA улучшенная версия XM XM18 термостат влажность температура контроллер для инкубаторов терморегулятор влагорегулятор гигрометр Преимущества: профессиональный, многофункциональный, используется высокоточный датчик влажности и температуры управление контакты реле температура, реле влажность, реле авария, реле таймера. Беспроводной Пульт Дистанционного Управления Переключатель Передатчик с Приемником 12V 10A МГц комплектация: пульт ду 4кнопки 1шт, приемник 4шт с реле, корпус защитный, упаковка 1шт Пульт дистанционного управления две кнопки мГц с приемником 1 канал реле.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- помогите с термостатом
- Термостат для инкубатора или PID регулятор на arduino
- Подключение шилда LCD Keypad Shield 1602 к Arduino
- помогите с термостатом
- Как сделать термометр на Arduino при помощи DS18B20
- Универсальный регулируемый термостат с изменяемым гистерезисом
- Тег Arduino
- Инкубатор под управлением ардуино
- Arduino:Примеры/Термостат с отображением информации на LCD-дисплее

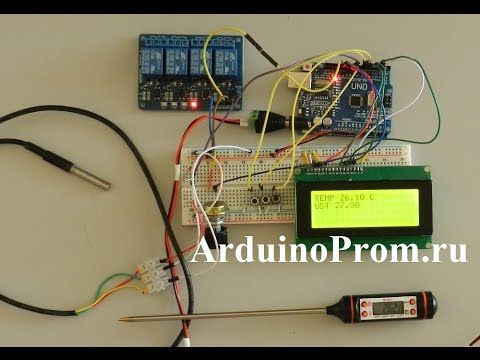

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Термостат на Arduino
youtube.com/embed/bK1E4uodDSQ» frameborder=»0″ allowfullscreen=»»/>помогите с термостатом
Казалось бы, что может быть интересного и нового в измерении температуры при помощи Ардуино? Написаны сотни статей, объемом десятки мегабайт, может чуть меньше, а может и чуть больше скетчей… А вот еще и моя статья. А тут полезло. Данная статья, в отличие от моих прошлых статей на данном ресурсе гораздо более практичная, но начнем сначала. Зачем, собственно измерять температуру чем-то новым, когда термометров продается — на любой вкус и кошелек?
А дело в том, что температуру, зачастую, приходится не только измерять, но потом, на основе полученных данных что-то делать, либо просто регистрировать с целью отслеживания изменений.
Однако, целью данной статьи не является создание заумно-сложных устройств. Цель в другом — предложить новичку простое, проверенное на практике, решение для измерения температуры.
Также, как и предыдущие статьи эта будет состоять из частей. В каждой из которых будет рассмотрен свой вопрос. Части будут идти по возрастанию сложности. Итак, от слов к делу! Для реализации данного проекта на первом этапе нам понадобится цифровой термодатчик DS18B20, ARDUINO UNO, резистор на 4,7 кОм мощность особого значения не имеет, от 0, до 2 Вт целиком подходит, но имеет значение точность, чем точнее — тем лучше , кусочек 3-жильного провода и отдельные проводки на этапе эксперимента тоже подойдут , а еще — несколько штырьков для платы.
Хотя и без них тоже можно, если аккуратно, конечно. Выбор данного датчика не случаен. Недостатки — отсутствие платы, что в некоторых условиях отрицательно сказывается на удобстве монтажа и жизнеспособности датчика. Подключение датчика к Ардуино видно на Рис. На термодатчике определить контакты просто. Нужно взять его так, чтобы смотреть на срез с цифрами, а ножки были внизу. Таблица 1. Рисунок 1. Подключение одного термодатчика. На рисунке видно, что было использовано два резистора.
Общее сопротивление данной сборки составило 4, кОм, что я считаю вполне приемлемым. Также на рисунке можно видеть, что датчик не подпаян непосредственно к проводам обрезок шлейфа , а вставлен в разъем. Сделано это было из соображений развития эксперимента. Паять данные датчики настоятельно рекомендуется. Сам скетч также получился довольно компактным: Файл DS18B Любому новичку будет по силам разобраться. В результате работы программа выдаст нечто подобное:.
Усложним мы эту часть тем, что добавим еще один датчик. Предположим, что нам нужно измерять температуру на улице и в помещении. Очень напоминает параллельное подключение.
Знатоки электрики поймут, о чем я. Но отличие есть: в данном случае выводы от центрального провода должны быть как можно короче. Скетч вырос всего на 3 строчки. А теперь подключим к Ардуино светодиод, который будет загораться при достижении определенной температуры.
Для этого нужен обычный светодиод и токоограничивающий резистор. Мне под руку попался на Ом, его я и использовал, подключив к 7-у контакту Ардуино.
Длинную ножку светодиода анод подпаиваем к резистору, а короткую катод подключаем к контакту GND Ардуино. Должно получиться, примерно, как на рисунке 5. Естественно переменной sensors. И в заключение данной статьи еще один шаг. В реальных условиях — не рекомендуется превышать 10 метров. Отводить, конечно, тоже можно, но точность и помехозащищенность в этом случае будут крайне низкими. Добавляем контакты согласно таблице Как видно из таблицы — ничего сложного нет, точно такая же шина, только на другой цифровой вод.
Не стал паять на 9-й контакт только из соображений удобства и скорости пайки. Результат работы скетча выглядит так:. А плата с подключенными двумя линиями выглядит так:.
Из рисунка видно, что резистор 4,7кОм для повышения точности также выполнен составным. Часть первая. Простейшая, но тоже полезная Итак, от слов к делу! Результат работы с одним датчиком.
Часть вторая. Немного усложненная. Рисунок 3. Плата с двумя датчиками. Рисунок 4. Работа с двумя датчиками.
Часть третья. Работа одновременно двух линий датчиков. Плата с двумя шинами. Цифровой ввод, также подпаивается вторая ножка резистора 4,7 кОм.
Термостат для инкубатора или PID регулятор на arduino
Казалось бы, что может быть интересного и нового в измерении температуры при помощи Ардуино? Написаны сотни статей, объемом десятки мегабайт, может чуть меньше, а может и чуть больше скетчей… А вот еще и моя статья. А тут полезло. Данная статья, в отличие от моих прошлых статей на данном ресурсе гораздо более практичная, но начнем сначала. Зачем, собственно измерять температуру чем-то новым, когда термометров продается — на любой вкус и кошелек?
Шилд LCD Keypad shield: дисплей в кнопками для создания меню и управления в Arduino. Схема подключения, распиновка, примеры скетчей.

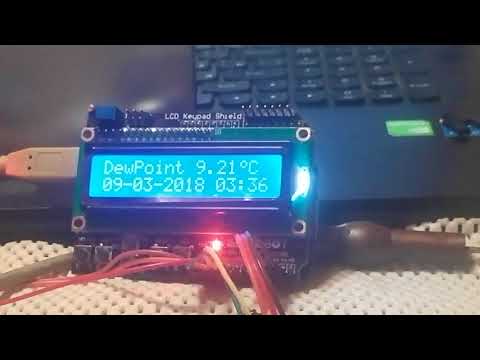

Подключение шилда LCD Keypad Shield 1602 к Arduino
Удачное решение, для желающих освоить микроконтроллеры. В этом видео уроке я постараюсь помочь начинающим в настройке Arduino IDE.
Управление вентилятором при помощи ШИМ. Увеличение частоты ШИМ на Arduino. Создание простой системы управления кулером в зависимости от температуры применен DS18B Обзор Touch-дисплея 4. Простой проект для повторения: управление любыми нагрузками с Android-смартфона при помощи Arduino или любым МК через Bluetooth. В данном видеоролике из Arduino, инфракрасного светодиода и фототранзистора, собран прибор для оптического измерения пульса. Рассмотрены методы программной обработки зашумленных сигналов, в том числе и медианный фильтр.
помогите с термостатом
Подключаем несколько датчиков DS18B20 к Arduino, код из видео. Подключаем несколько датчиков DS18B20 к Ардуино и считывать с них температуру. Код из видео. Схема подключения датчиков: Для работы понадобится: Сам датчик температуры DS18B20, приобрести можно тут Библиотека DallasTemperature, можно скачать тут или тут также понадобится библиотека OneWire, скачать можно тут или тут. Подлкючем температурные датчики DS18B20 к Arduino.
Фермерам-гикам посвящается! Если вам нравится разводить и выращивать кур, то это статья для вас.

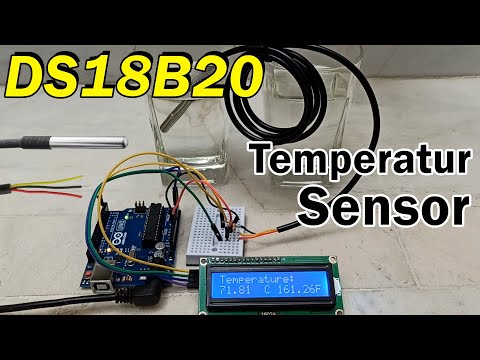

Как сделать термометр на Arduino при помощи DS18B20
Принципиальная схема самодельного четырехканального термостата с отображением температур, построен на основе Arduino UNO, LM и с дисплеем А, позволяет управлять четырьмя раздельными нагрузками. Здесь описывается модернизированный вариант устройства, который кроме пассивного измерения и индикации температуры еще может управлять четырьмя нагревателями, с целью поддержания заданной температуры в четырех разных местах, в которых в первом варианте было возможно только измерение температуры. Работа четырехканального термометра и его программы очень подробно описана в предыдущей статье Л. В отличие от первой схемы Л. Первое отличие в том, что заданы порты для управления нагревателями. Это порты D9-D12, заданы они здесь:.
Универсальный регулируемый термостат с изменяемым гистерезисом
Тема в разделе » Arduino «, создана пользователем Ралиф , 22 фев Войти или зарегистрироваться.
Форум Форум Быстрые ссылки. Пользователи Быстрые ссылки. Искать только в заголовках Сообщения пользователя: Имена участников разделяйте запятой. Новее чем: Искать только в этой теме Искать только в этом разделе Отображать результаты в виде тем.
all-audio.pro Ардуино arduino nano uno mega mini pro shield модули датчик магазин ARDUNET доставка по Украине Arduino RobotDyn all-audio.pro купить.
Тег Arduino
Она может существенно упростить работу с жидкокристаллическими экранами, позволяя разработчику сосредоточиться на других задачах. Узнаем, как работает эта плата, как ее можно подключить к ардуино, рассмотрим несколько примеров скетчей в реальных проектах. Если вы не знаете, что такое шилд, то можете предварительно прочитать статью о платах расширениях и шилдах ардуино.
Инкубатор под управлением ардуино
ВИДЕО ПО ТЕМЕ: Термостат на Arduino, до 5 датчиков DS18B20
В нашем дачном домике установлена стальная конвекционная печь.
Греет она очень хорошо, но вот под утро остывает. В хозяйстве нашелся электрический тепловентилятор, оставалось только сделать автомат, который включал бы его при похолодании в комнате. Испытания прошли удачно ; так что теперь в течение всей ночи температура в спальне поддерживается на постоянном уровне.
Сравнение товаров 0.

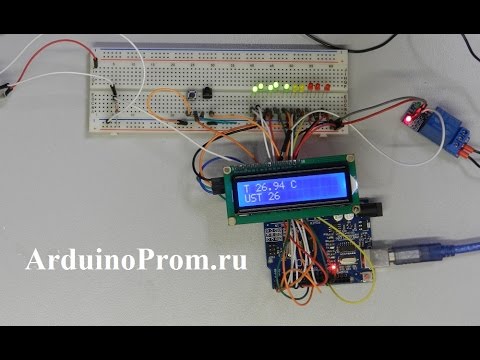

Arduino:Примеры/Термостат с отображением информации на LCD-дисплее
Кривой Рог, Дзержинский. Результаты поиска были добавлены в Избранные. Объявление было добавлено в Избранные. Нет, спасибо. Сохранить в Избранные.
Термостат может работать в режиме нагрева или охлаждения, которые в удобном виде можно переключить в настройках. Кроме того, устройство имеет два светодиода красного и зеленого цвета, которые показывают состояние реле и правильную работу программы микроконтроллера. Благодаря использованию энергонезависимой памяти EEPROM, термостат запоминает последние настройки, что упрощает работу с устройством.
Простой термостат – термометр с энкодером на микроконтроллере PIC16F628.
СхемаГлавная » Измерение и контроль » Простой термостат – термометр с энкодером на микроконтроллере PIC16F628. Схема
В зимние месяцы, когда требуется обогрев помещений, особое значение приобретает контроль температуры. Для этой цели используются различные методы. Одним из них является электронный метод, основанный на использовании термостата. Это решение позволяет контролировать температуру и, в зависимости от условий, управлять нагревательными устройствами.
Термостат — это устройство, которое, как следует из его названия, поддерживает температуру на заданном уровне. При этом недостаточно задать только значение необходимой температуры, для правильной работы необходимо указать минимальную и максимальную температуру.
Контроллер термостата будет включать и выключать нагреватель в зависимости от того, находится ли фактическая температура в заданном диапазоне.
В данной статье термостат снабжен буквенно-цифровым дисплеем 16х1, информирующий о текущей и заданной температуре.
Благодаря этому, помимо функции регулировки, устройство также играет роль электронного термометра.
Температура измеряется с использованием цифрового датчика DS18B20, работающего в диапазоне -55…+125°C. Однако отображаемый диапазон ограничен диапазоном от -55…+99,9°C, и в таком же диапазоне можно установить контролируемую термостатом температуру. Этот диапазон значительно превышает потребности пользователя, однако из-за функции термометра это может быть полезно.
Установленная температура поддерживается с точностью определяемой гистерезисом включения и выключения реле. Его величина влияет на частоту переключения реле.
Например, если предположить, что температура должна быть на уровне 25°С с точностью 0,1°С, то при снижении температуры на 0,1°С произойдет включение обогревателя, а при увеличение на 0,1°С отключение.
Поддержание температуры с максимальной точностью весьма желательно, однако слишком малая разница в температуре между включением и выключением реле вызовет частое его переключение.
Чтобы уменьшить частоту переключений необходимо увеличить гистерезис. Чем больше гистерезис, тем ниже точность поддерживаемой температуры.
Увеличив гистерезис в приведенном выше примере до 0,5°C, при поддержании температуры на уровне 25°C, переключение реле не будет происходить при температуре в диапазоне 24,5…25,5°C.
Блок питания 0…30В/3A
Набор для сборки регулируемого блока питания…
Подробнее
Значение гистерезиса необходимо подбирать в соответствии с поставленной задачей. В данном устройстве гистерезис может быть отрегулирован в диапазоне 0…5°C.
Для управления термостатом используется энкодер. Это решение позволяет легко и быстро изменять параметры. Это гораздо более дружелюбный способ, чем использование кнопок. Параметры сохраняются в энергонезависимой памяти, поэтому вам нет необходимости устанавливать их снова после сбоя питания.
Коммутационная схема — это реле с управляемой мощностью 16А. Это дает возможность управлять нагревателем мощностью до 3 кВт.
Для обеспечения безопасности, коммутационная схема выполнена на отдельной плате. Благодаря этому панель управления термостатом может быть размещена в любом удобном месте.
Управляющим элементом термостата является микроконтроллер PIC16F628 от «Microchip», который работает от внешнего кварцевого резонатора с частотой 4 МГц. Для отображения установленной и измеренной температуры применен однострочный буквенно-цифровой дисплей с возможностью отображения 16 символов. Контраст дисплея настраивается потенциометром R5.
Параметры термостата выставляются с помощью энкодера (Sw1) со встроенной кнопкой. Сигналы данных подаются на порт RA, а от кнопки — на порт RB.
Как уже было сказано выше, в качестве датчика температуры используется микросхема DS18B20, которая измеряет температуру и передает информацию в 12-битном формате. Микроконтроллер считывает результат через интерфейс 1-Wire и после вычислений выводит на дисплей температуру с разрешением 0,1°C.
Сигнал, управляющий реле, через транзисторный ключ VT1 подается на реле.
Питание термометра осуществляется с помощью стабилизатора напряжения DA1 (78l05), который обеспечивает выходное напряжение 5 В. Конденсаторы С1…С4 сглаживаю входное и выходное напряжение. Диод VD1 (1N4007) защищает схему от переплюсовки входного источника питания.
Термостат собран на двух платах: одна для системы управления с микроконтроллером и дисплеем, вторая для коммутации.
Для питания схемы термостата необходим источник питания с выходным напряжением около 12 В и током не менее 100 мА. После включения на дисплее будет отображаться фактическая температура и значение температуры, которое поддерживается термостатом.
В термостате можно запрограммировать два параметра: желаемую температуру и точность (гистерезис). Эти параметры сохраняются в энергонезависимой памяти EEPROM.
Изменение контролируемой температуры осуществляется поворотом ручки энкодера. После первого поворота отображаемое значение начнет мигать, и теперь термостат будет работать с новым значением.
Однако мигающее значение температуры указывает на то, что изменения сделаны временно. В этом режиме термостат может работать и поддерживать новую температуру, но только до тех пор, пока питание не отключится.
Чтобы отменить изменения и вернуться к значению, хранящемуся в энергонезависимой памяти, кратко нажмите кнопку энкодера. Установленное значение перестает мигать. Когда питание снова будет включено, будет использовано значение из EEPROM. Для того чтобы записать в память новую температуру необходимо нажать и удерживая кнопку энкодера в течение примерно двух секунд.
Второй параметр — гистерезис. Чтобы войти в режим изменения гистерезиса, нажмите кнопку энкодера во время нормальной работы термостата. На дисплее отобразится текущее значение в формате Term = T ± 0,0°C (значение по умолчанию 0,0°C). Изменения делаются поворотом ручки энкодера. Как и при настройке температуры, после первого шага начинает мигать измененное значение. Чтобы отказаться от введенных изменений, кратко нажмите клавишу.
Чтобы сохранить его нажмите кнопку примерно на две секунды.
Статус активации реле отображается индикацией точки между фактической и контролируемой температурой.
Скачать рисунок печатной платы и прошивку (78,3 KiB, скачано: 1 990)
Инвертор 12 В/ 220 В
Инвертор с чистой синусоидой, может обеспечивать питание переменно…
Подробнее

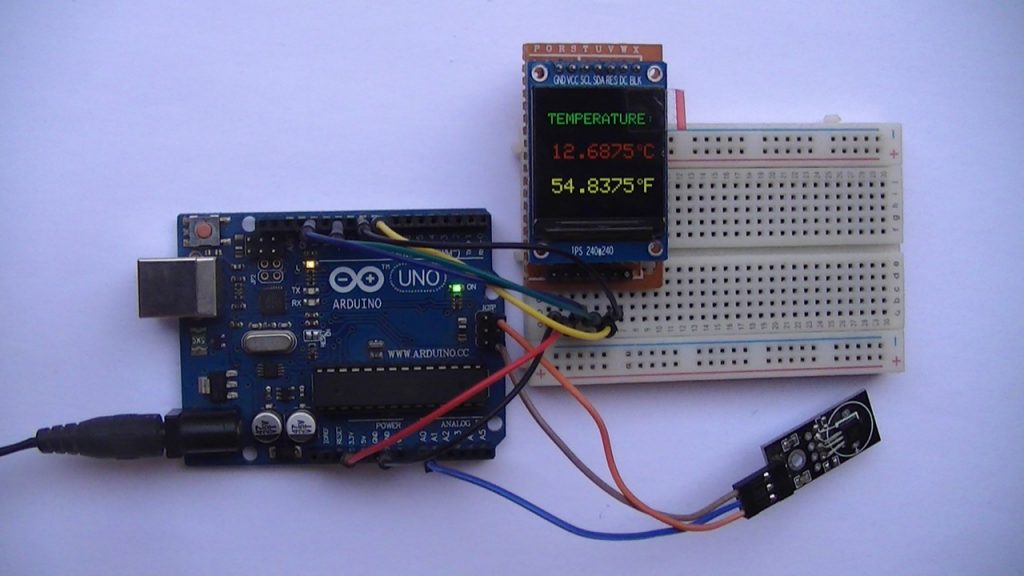

Arduino Датчик температуры светодиодный дисплей
AllebildershoppingVideOsmapsNewsbücher
Sucoptionen
Индикатор температуры светодиодов Arduino — Зареж. в температуре в зависимости от ваших спецификаций, а затем меняет цвет светодиода на цвет по вашему выбору.
Ähnliche Fragen
Как подключить светодиод к датчику температуры с Arduino?
Как отобразить температуру на ЖК-дисплее с помощью Arduino?
Может ли Arduino определять температуру?
Как отобразить температуру на ЖК-дисплее с помощью Arduino tinkercad?
Светодиодный индикатор температуры Arduino — Instructables
www.
instructables.com › Схемы › Arduino
Вы задаете нужные параметры, и он загорается синим светодиодом, если слишком холодно, и красным, если слишком жарко , и зеленый, если это в самый раз. Подсказка Вопрос
Светодиодный индикатор аналогового датчика температуры на Arduino
www.elithecomputerguy.com › 2019/06 › аналог-те…
17.06.2019 · Оповещение о светодиодах аналогового датчика температуры на Arduino… Этот проект позволяет использовать светодиоды для отображения информации о температуре.
Светодиодный индикатор аналогового датчика температуры на Arduino — YouTube
www.youtube.com › смотреть
18.06.2019 · Схемы и код: https://www.elithecomputerguy.com/?p=2335Этот проект позволяет вам в …
Дауэр: 18:50
Прислан: 18.06.2019
Температурный датчик Arduino со светодиодным проектом — YouTube
www.youtube.com › смотреть
13.12.2021 · Добро пожаловать в очередной учебник по Arduino для начинающих, и мы собираемся увидеть .
..
Dauer: 13 :14
Прислан: 13.12.2021
Датчик температуры Arduino | Светодиодная лампа RGB | Tinkercad — YouTube
www.youtube.com › смотреть
03.05.2020 · Привет, ребята, В этом видео я работал с #TemperatureSensor и #RGB_Bulb на …
Dauer: 9:21
Прислано: 03.05.2020
Датчик температуры в светодиоде Arduino — C# Corner
www.c-sharpcorner.com Датчик температуры · #include < OneWire.h > · #include < DallasTemperature.h > int greenLedPin = 2; · int yellowLedPin = 3; · int redLedPin …
Индикатор температуры с использованием RGB-светодиода с Arduino в Proteus |
microdigisoft.com › использование-индикатора-температуры…
11.10.2020 · Основной компонент, которым является датчик температуры LM35, используется для измерения текущей комнатной температуры и Arduino UNO. В этом проекте …
Урок 31: Использование датчика температуры BMP280 со светодиодным дисплеем TM1637 .
..
robojax.com › course1
Урок 31: Использование датчика температуры BMP280 со светодиодным дисплеем TM1637 | Пошаговый курс Arduino.
Bilder
Alle anzeigen
Alle anzeigen
Ähnlichesuchanfragen
Код датчика температуры Arduino
Датчик температуры Arduino Светодиод RGB
Датчик температуры Arduino со светодиодами и зуммером

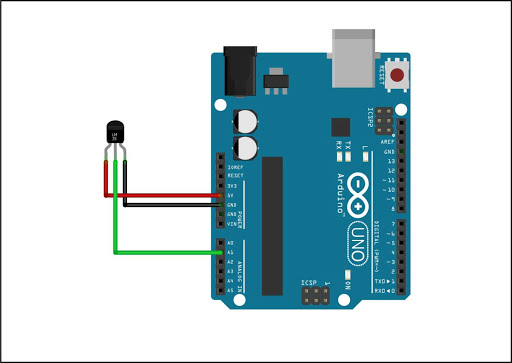

Датчик температуры Arduino LM35
Температура ЖК-дисплея Arduino
Светодиод Arduino DHT11
01 Arduino4
Регулятор температуры вентилятора Arduino4
код датчика температуры
Термостат PID —
Это ПИД-термостат для Arduino. Он поддерживает независимые параметры настройки для нескольких аппаратных «профилей» и включает режим автонастройки для оценки параметров ПИД-регулятора для заданной уставки.
Установка
Оборудование
- Датчик температуры серии DS18 (я использую DS18B20)
- Твердотельное реле, рассчитанное на ваш источник питания
- ЖК-дисплей 16×2 (я использую LCD-09052 от Sparkfun)
- 4 кнопки (у меня нормально закрытые)
Специально для этого скетча разработан щит Arduino, который можно заказать примерно за 25 долларов на BatchPCB.
Исходные файлы fritzing для топологии печатной платы находятся в папке 9.0137 каталог fritzing .
Программное обеспечение
OSX:
sudo pip install ino
brew install picocom
Другие ОС будут иметь свой собственный процесс установки picocom. Picocom действительно необходим, только если вы хотите использовать ino серийный номер . Я предпочитаю использовать экран /dev/tty.foo , FWIW.
Sketch
# получить
git clone [email protected]:kerinin/arduino-thermostat.git ./
cd arduino-thermostat
git submodule init && git submodule update
# разверните его
ino build
ino upload
Использование
Вам нужно взглянуть на настройки контактов и либо настроить проводку, чтобы она соответствовала, либо изменить их в соответствии с вашим оборудованием.
Кнопки вверх и вниз циклически перемещаются по меню настроек, левая и правая кнопки изменяют значения. Установите уставку, и она должна начать управлять SSR
Если вы видите много колебаний или периодических скачков температуры, за которыми следует длительное время замедления, попробуйте запустить цикл автонастройки.
Это работает, увеличивая мощность до 100% и ожидая, пока температура выйдет за пределы температурного диапазона вокруг вашей уставки (контролируется параметром «Диапазон настройки»). Затем он снижает мощность до 0% и ждет, пока температура не упадет ниже температурного диапазона. Промойте и повторяйте до тех пор, пока не разовьется «стабильное» колебание, после чего параметры ПИД-регулятора устанавливаются на основе амплитуды и частоты этого колебания.
Функции PID и автонастройки используют потрясающие библиотеки PID и PID_Autotune от Bret Beauregard. Для получения дополнительной информации о том, как они работают, посмотрите этот пост о библиотеке PID и этот пост о библиотеке Autotune
Содействие
Пожалуйста, сделайте! Разветвите репозиторий, внесите некоторые изменения и отправьте мне запрос на включение!
Направления будущего
- Выключатель
- Я хочу, чтобы температура изменялась от текущего значения до целевого значения в течение некоторого периода времени в зависимости от параметров настройки.
