Тестер для проверки радиодеталей. Тестер радиодеталей: универсальный прибор для проверки компонентов — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как выбрать тестер радиодеталей. Какие функции должен иметь универсальный тестер компонентов. Как пользоваться тестером для проверки резисторов, конденсаторов, диодов и транзисторов.

Содержание

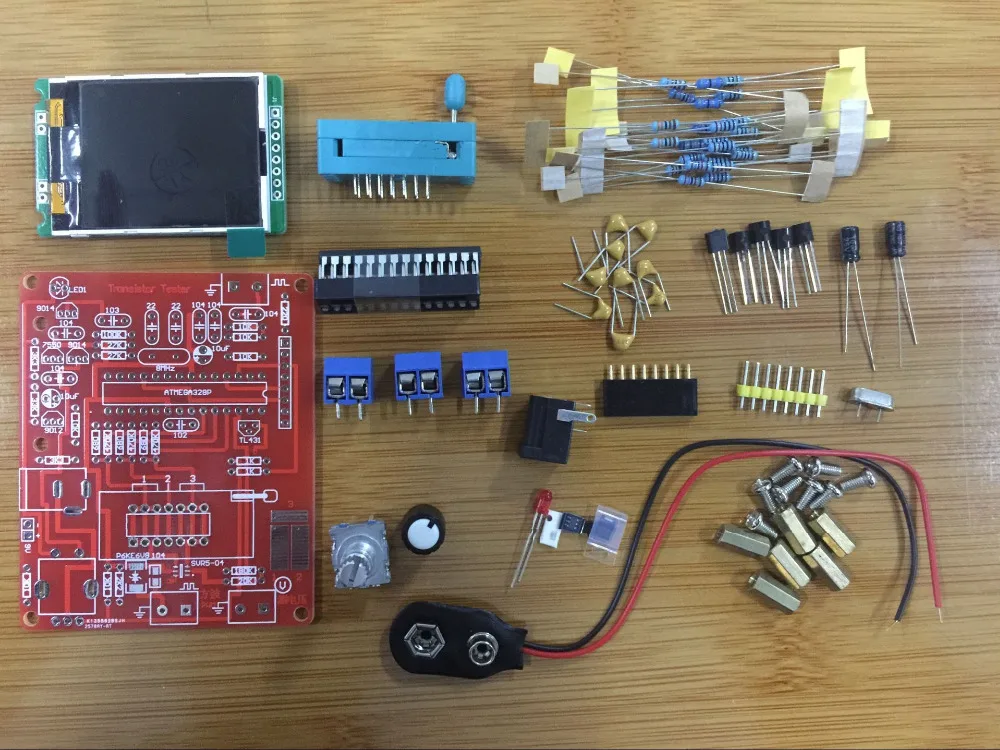

Что такое тестер радиодеталей и для чего он нужен

Тестер радиодеталей — это универсальный прибор для проверки различных электронных компонентов. Он позволяет быстро и точно определить исправность и основные параметры резисторов, конденсаторов, диодов, транзисторов и других радиодеталей. Такой тестер незаменим для радиолюбителей, ремонтников электроники и разработчиков электронных устройств.

Основные функции современного тестера радиодеталей:

Измерение сопротивления резисторов
Измерение емкости конденсаторов
Проверка исправности диодов и светодиодов
Определение параметров транзисторов
Проверка тиристоров и симисторов
Тестирование катушек индуктивности

Как выбрать универсальный тестер радиокомпонентов

При выборе тестера радиодеталей следует обратить внимание на следующие характеристики:

Диапазон измерений (чем шире, тем лучше)
Точность измерений
Количество поддерживаемых типов компонентов
Наличие графического дисплея
Возможность подключения к компьютеру
Автоматическое определение типа компонента
Габариты и вес прибора

Для большинства любительских задач подойдет недорогой портативный тестер с базовым набором функций. Профессионалам стоит выбирать более продвинутые модели с расширенными возможностями.

Проверка резисторов и конденсаторов

Тестирование резисторов с помощью универсального прибора выполняется очень просто:

Подключите щупы тестера к выводам резистора
Прибор автоматически определит номинал сопротивления
Сравните полученное значение с маркировкой на корпусе

Для проверки конденсаторов:

Выберите режим измерения емкости
Подсоедините щупы к выводам конденсатора
Дождитесь стабилизации показаний
Полученное значение покажет реальную емкость

Универсальный тестер позволяет быстро отбраковать неисправные или нестандартные элементы.

Диагностика полупроводниковых приборов

Современные тестеры радиодеталей умеют определять исправность и основные параметры диодов, стабилитронов, светодиодов, транзисторов и тиристоров. Для этого используются специальные режимы измерений.

При проверке диодов и светодиодов тестер показывает:

Падение напряжения в прямом направлении
Обратный ток утечки
Целостность p-n перехода

Для транзисторов определяются такие параметры как:

Коэффициент усиления по току (h21э)
Напряжение насыщения коллектор-эмиттер
Остаточный ток коллектора

Это позволяет быстро выявить неисправные полупроводниковые приборы и подобрать аналоги с нужными характеристиками.

Проверка катушек индуктивности

Универсальные тестеры радиодеталей последнего поколения умеют измерять индуктивность катушек и дросселей. Для этого используется специальный режим LC-метра. Процедура проверки выглядит так:

Выберите режим измерения индуктивности
Подключите выводы катушки к измерительным клеммам
Дождитесь стабилизации показаний
Считайте полученное значение индуктивности

Это очень удобно при разработке и ремонте радиочастотных устройств, блоков питания и другой электронной техники.

Дополнительные возможности современных тестеров

Продвинутые модели тестеров радиодеталей могут иметь ряд полезных дополнительных функций:

Измерение частоты и скважности импульсных сигналов
Проверка кварцевых резонаторов
Тестирование оптронов и фотодиодов
Определение коэффициента трансформации
Проверка целостности электрических цепей
Измерение ESR электролитических конденсаторов

Наличие таких возможностей существенно расширяет сферу применения прибора и повышает эффективность диагностики электронных устройств.

Преимущества использования тестера радиодеталей

Универсальный тестер радиокомпонентов имеет ряд важных достоинств:

Позволяет быстро проверить работоспособность деталей
Экономит время на поиск неисправностей
Помогает отбраковать контрафактные компоненты
Упрощает подбор аналогов радиодеталей
Повышает качество ремонта электроники
Ускоряет разработку новых устройств

Даже начинающему радиолюбителю такой прибор поможет избежать многих ошибок и успешно реализовать свои проекты.

Как пользоваться тестером радиодеталей

Процесс работы с универсальным тестером радиокомпонентов обычно выглядит следующим образом:

Включите прибор и дайте ему прогреться 1-2 минуты
Выберите нужный режим измерения
Подключите щупы к выводам тестируемого элемента
Дождитесь стабилизации показаний на дисплее
Считайте и при необходимости запишите результат
Сравните полученное значение с номиналом или типовыми параметрами

Перед измерением обязательно убедитесь, что проверяемый компонент полностью отключен от схемы. Иначе параллельно включенные элементы могут исказить результаты.

Выбор оптимальной модели тестера

На рынке представлено множество моделей тестеров радиодеталей в разных ценовых категориях. При выборе конкретного прибора следует учитывать:

Предполагаемые задачи и область применения
Требуемую точность и функциональность
Удобство использования и эргономику
Качество и надежность конструкции
Доступность запчастей и обслуживания
Отзывы реальных пользователей

Оптимальным выбором для большинства радиолюбителей станет недорогой портативный тестер с автоматическим определением типа компонента и базовым набором измерительных функций. Такой прибор позволит выполнять основную массу типовых проверок и диагностику радиодеталей.

Простой тестер для проверки радиоэлементов

Приветствую Вас, дорогие друзья! В этой статье я покажу и расскажу вам как сделать очень простой тестер для проверки радиодеталей, таких как диоды, транзисторы, конденсаторы, светодиоды, лампы накаливания, катушки индуктивности и многое другое. Особенно такой тестер придется по душе начинающим радиолюбителям. Хотя, он настолько удобен, что и опытные радиолюбители пользуются им и по сей день.

Схема тестера

В тестере содержится минимальное количество элементов, которые обязательно найдутся в хозяйстве даже у начинающих радиолюбителей. Вся схема это по сути один мультивибратор, собранный на транзисторах. Он генерирует прямоугольные импульсы. Контролируемая цепь подключается к плечам мультивибратора последовательно с двумя светодиодами, встречно параллельно. В результате проверяемая цепь тестируется переменным током.

Принцип работы тестера для проверки радиокомпонентов

С рабочего мультивибратора снимается переменный ток, примерно равный по амплитуде источнику питания. Изначально светодиоды не горят, так как цепь разомкнута. Но если замкнуть щупы, то переменный ток побежит через светодиоды. В это время через светодиоды будет бежать переменный ток частотой примерно 300 Гц. В результате встречно-параллельного включения светодиоды будут вспыхивать попеременно, но из-за высокой частоты генерации этого не будет видно человеческому глазу, а будет видно, что просто одновременно светятся оба светодиода.
Что это дает? – Спросите вы. К примеру, если подключить к щупам диод, то будет светиться только один светодиод, так как переменный ток побежит только через один период. В результате сразу будет понятно, что подключенный диод исправен. Тоже самое наблюдается при проверке переходов транзистора.
Главное удобство этого тестера в том, что видно сразу работает переход диода или нет. Не нужно переворачивать элементы, под полярность тестера, как в обычном мультиметре. Это дает огромное преимущество при проверке большого количества радиоэлементов, да и вообще очень удобно.
Также можно проверять на пробой или обрыв другие элементы или цепи.

Собрать тестер можно на плате или навесным монтажом. Светодиоды лучше брать разного цвета, чтобы было видно четко визуально видно работу.

Также с помощью этого нехитрого прибора можно в два счета определить где катод и анод у неизвестного диода. Но для этого необходимо нанести маркировку расположения на светодиоды тестера.
В качестве питания я использовал литии ионный аккумулятор напряжением 3,7 В. Но вы может взять 2-3 «мизинчиковые» батарейки на 1,5 В включенные последовательно.
В общем, вещь очень нужная. Я рекомендую вам повторить это не хитрое устройство. И удобство в работе вам обеспечено, так ка в большинстве случаев требуется определить исправность радиоэлемента, а не его параметры.

Смотрите видео по работе с тестером для проверки радиоэлементов

Делаем своими руками прибор-тестер для проверки микросхем, радиокомпонентов, радиодеталей и транзисторов

Самоделки

10 месяцев

тому назад 554 просмотра

Эта схема представляет собой недорогой электронный датчик и тестер компонентов, он питается от батареи 9 В, 300 мА. В нём не используются интегральные схемы (ИС), датчики или дисплеи. Схема может использоваться для проверки любых неисправных компонентов.

В отличие от цифрового мультиметра, она не будет отображать значения компонентов. Она также может использоваться для проверки полярности некоторых компонентов прямого или обратного смещения. Схема может тестировать следующие компоненты: резисторы, переменные резисторы, диоды, термисторы, LDR, светодиоды, NPN и PNP транзисторы, переключатели, зуммеры, двигатели, динамики. Тестер радиодеталей может также использоваться, чтобы проверить непрерывность провода.

Содержание статьи

Шаг 1: Список компонентов

Компоненты и части прибора для проверки микросхем:

1 х Батарейка 9 В, 300 мА и держатель батареи

1 х Резистор — 22 кОм,1/4 Вт
1 х Резистор — 390 Ом, 1/4 Вт
1 х Матричная печатная плата (2X5см)
1 х Светодиод (любой цвет)
1 х 3-х контактный разъем / держатель
1 х Перемычка с проводом
1 х Динамик на 8 Ом

Оборудование для сборки тестера радиокомпонентов своими руками:

1 х паяльник и паяльная проволока
1 х чистящий раствор для плат / жидкий флюс

Время: 30 минут

Шаг 2: Схема устройства

Подключите следующие компоненты, поместив их в печатную плату в соответствии с приведенной схемой.

V1 = батарейка 9 В
R1 = резистор 390 Ом
R2 = резистор 22 кОм
L1 = светодиод,
J1 = выходы перемычки, в которых есть три клеммы:

+ / Коллектор — используется как положительный вывод, а также как коллекторный вывод компонента.
База используется как базовый терминал компонента.
— / Излучатель используется в качестве отрицательной клеммы, а также клеммы эмиттера компонента.

Вы также можете подключить динамик, как показано на второй схеме.

Шаг 3: Спайка схемы

Очистите плату с помощью очистителя для печатных плат или жидкого флюса. Паяльником припаяйте компоненты к плате.

Предостережение: во время пайки используйте защитные очки. Будьте осторожны, не прикасайтесь к кончику паяльника, чтобы не получить ожоги.

Шаг 4: Итоговое тестирование

Для проверки испытателя транзисторов подключите его между клеммами коллектора (+) и эмиттера (-). Если светодиод начинает тускнеть, значит, резистор работает.

ПРИМЕЧАНИЕ. Значения резистора в нашей схеме не могут быть определены.

Для проверки переменного резистора подключите его между клеммами коллектора (+) и эмиттера (-). Поверните кулачок, если яркость светодиода начинает изменяться в соответствии с изменением угла/направления кулачка, то считается, что переменный резистор работает.

Для проверки диода подключите его между клеммами коллектора (+) и эмиттера (-)в прямом смещении. В этом случае светодиод должен загореться. Теперь разместите диод в обратном смещении. Светодиод не должен загореться. Если и только если выполняются следующие условия, то считается, что диод работает.

Для термистора следуйте тем же инструкциям, что и для резистора.

ПРИМЕЧАНИЕ. При изменении температуры, сопротивление термистора будет меняться, и яркость светодиода тоже будет меняться.

Для LDR см. инструкцию по термистору.

ПРИМЕЧАНИЕ. В данном случае количество света, падающего на LDR, будет определять его сопротивление.

Для светодиодов, переключателей, зуммеров, двигателей, динамиков следуйте инструкциям для диодов. Если светодиод горит – значит всё работает. Если переключатель проводит ток во включенном положении — значит он работает. Если вал двигателя начинает вращаться – он работает. Если зуммер и динамик начинают издавать звуки — они работают.

Для транзисторов NPN и PNP подключите транзистор к контактам коллектора, основания и эмиттера. Если светодиод горит, то компонент работает.

Если вы выполнили все шаги и подключили все компоненты в соответствии со схемой, ваша схема должна быть полностью функциональной и готовой к тестированию.

СЛУЧАЙНЫЕ СТАТЬИ

С чего начать строительство коттеджа? Конечно, с выбора строительной организации, которая предложит Вам типовые проекты коттеджей. Довольно часто встречается ситуация,…

8 лет тому назад 271 просмотра

Рамка для фотографий, сделанная своими руками, может стать отличным решением, если не знаешь, что подарить на день рожденья или другой праздник…

10 месяцев тому назад 223 просмотра

Детям нравятся весёлые и яркие вещи, даже если это обычные настольные принадлежности, поэтому если хотите их порадовать то сделайте вместе…

10 месяцев тому назад 213 просмотра

Ленточный фундамент на сваях Содержание статьи: 1 Преимущества ленточного фундамента на сваях 1. 1 Ленточный фундамент на сваях своими руками Фундамент…

10 месяцев тому назад 316 просмотра

На данный момент, очень важна охрана труда на разных предприятиях. Все страны мира делают всё возможное, чтобы обеспечить качественную охрану…

3 года тому назад 198 просмотра

Монолитные здания занимают ведущее место во время осуществления рабочего строительного процесса. Выбор постоянно определяется множеством преимуществ. Что это такое Компания,…

8 лет тому назад 171 просмотра

Тестер радиосвязи R&S®CMP180 | Rohde & Schwarz

Рекомендованная производителем розничная цена (MSRP). Указанная цена не включает НДС. Цены и предложения предназначены только для предпринимателей, а не для частных конечных потребителей.

1. Розыгрыш призов «10 лет осциллографам Rohde & Schwarz» (далее именуемый «Розыгрыш») организован компанией Rohde & Schwarz GmbH & Co. KG, Mühldorfstraße 15, 81671 Мюнхен, Германия, тел. +49 89 41 29 0 (далее именуемый «R&S»).

2. Период розыгрыша. Этот розыгрыш проводится с 1 января 2020 г. по 31 декабря 2020 г. R&S оставляет за собой право изменить дату окончания розыгрыша.

3. Участие. Покупка не требуется. В этом розыгрыше могут принять участие законные жители США и Канады в возрасте 18 лет и старше на момент подачи заявки. Сотрудники R&S, ее филиалов, дочерних компаний, партнеров по сбыту и агентов, а также ближайшие родственники каждого из них не имеют права. Государственные учреждения и учреждения (включая государственные университеты) и их сотрудники не имеют права участвовать или получать призы. Этот розыгрыш недействителен там, где это запрещено законом.

4. Вход. Заполните форму выше в период розыгрыша и следуйте инструкциям, чтобы заполнить и отправить форму. Ограничьте одну запись на человека. R&S по своему единоличному разумному усмотрению оставляет за собой право дисквалифицировать любые заявки лиц, которые, как установлено, вмешиваются или злоупотребляют каким-либо аспектом этого розыгрыша. Участник должен указать свое имя, адрес и адрес электронной почты, чтобы считаться имеющим право на участие.

5. Политика защиты данных и конфиденциальности. Чтобы считаться имеющим право на участие, участник должен предоставить личные данные, такие как имя, адрес и адрес электронной почты. Эти данные будут использованы для предоставления необходимой контактной информации для уведомления победителя. Помимо целей уведомления, собранные данные будут использоваться в маркетинговых целях, и участник соглашается разрешить R&S связаться с ним. Персональные данные, которые были получены от вас и сохранены, не будут проданы Rohde & Schwarz третьим лицам. Однако может потребоваться раскрытие ваших личных данных поставщикам услуг Rohde & Schwarz в деловых целях, чтобы они могли предоставлять услуги для Rohde & Schwarz. Веб-сайты Rohde & Schwarz могут содержать ссылки на другие веб-сайты. Это заявление о конфиденциальности не распространяется на эти другие веб-сайты, и компания Rohde & Schwarz не несет никакой ответственности ни за методы обеспечения конфиденциальности, ни за содержание этих других веб-сайтов. Дополнительную информацию о защите данных и конфиденциальности можно найти по адресу: http://www.rohde-schwarz.us/en/general_information/statement-of-rivacy_101515.html.

6. Описание приза. Будет определен один (1) победитель для каждого из одного (1) из десяти (10) цифровых осциллографов R&S®RTB2000. R&S оставляет за собой право заменить приз равной или большей стоимости в случае, если указанный приз станет недоступен. Денежный эквивалент или обмен не допускается. Все федеральные, государственные и/или местные подоходные и другие налоги или сборы, если таковые имеются, являются исключительной ответственностью победителя.

7. Шансы на победу. Шансы на победу в этом розыгрыше зависят от количества полученных допущенных заявок.

8. Выбор победителей. Розыгрыш проводится в штаб-квартире Rohde & Schwarz по адресу Muehldorstrasse 15, 81671 Мюнхен.

9. Уведомление победителя. Победители каждого из призов будут проинформированы по электронной почте в течение пяти (5) рабочих дней. Участник, выбранный в качестве победителя приза, должен сообщить Rohde & Schwarz о принятии цены. В случае отказа в приеме или отсутствия ответа в течение двух (2) недель будет выбран новый победитель. Если в течение четырех (4) недель не удается определить победителя, розыгрыш завершается, а приз аннулируется.

10. Ограничение ответственности. Принимая участие, участники освобождают и ограждают Rohde & Schwarz и ее соответствующих материнских компаний, дочерних компаний, аффилированных лиц, директоров, должностных лиц, сотрудников и агентов от любой и всей ответственности или любых травм, убытков или ущерба любого рода, возникающих в результате или в связи с этом розыгрыше или с любым присужденным призом. Денежный эквивалент или обмен призов не допускается. Призы не подлежат передаче. Все налоги, сборы, пошлины, сборы и другие платежи, взимаемые в стране участника, несет участник.

11. Интернет. Если по какой-либо причине Интернет-часть Розыгрыша не может работать, как планировалось, включая заражение компьютерным вирусом, ошибки, вмешательство, несанкционированное вмешательство, мошенничество, технические сбои или любые другие причины, не зависящие от R&S или ее третьих лиц- сторонние провайдеры, которые подрывают или влияют на администрирование, безопасность, честность, целостность или надлежащее проведение розыгрыша, R&S оставляет за собой право по своему собственному усмотрению отменить, прекратить, изменить или приостановить розыгрыш, а также дисквалифицировать любое лицо, которое вмешивается с процессом входа.

R&S не несет ответственности за любую ошибку, упущение, прерывание, удаление, дефект, задержку в работе или передаче, отказ линии связи, кражу или уничтожение, несанкционированный доступ или изменение записей. R&S не несет ответственности за какие-либо проблемы или техническую неисправность какой-либо телефонной сети или линий, компьютерных онлайн-систем, серверов или провайдеров, компьютерного оборудования или программного обеспечения, а также за невозможность получения компанией Rohde & Schwarz любого электронного сообщения или записи по техническим причинам. проблемы или перегруженность трафика в Интернете или на любом веб-сайте, или любое их сочетание, включая любые травмы или повреждения компьютера участника или любого другого лица, связанные или возникшие в результате участия или загрузки каких-либо материалов в этом Розыгрыше.

12. Общие условия.

а. Участники соглашаются соблюдать условия этих официальных правил и решения R&S, которые являются окончательными и обязательными по всем вопросам, касающимся данного Розыгрыша. Любой Участник, который не соблюдает настоящие Условия и положения, может быть дисквалифицирован компанией R&S из этого Розыгрыша. В таких случаях призы также могут быть отозваны задним числом. В случае отзыва приза задним числом из-за несоблюдения настоящих Положений и условий, он должен быть возвращен соответствующим участником за его счет на адрес R&S, указанный в № 1, и будет выбран новый победитель. Розыгрыш и любые договорные отношения, возникающие в связи с ним между R&S и соответствующим участником, регулируются и толкуются в соответствии с законами Германии без каких-либо коллизионных норм. Суды Мюнхена, Германия, обладают исключительной юрисдикцией в случае любых споров, возникающих прямо или косвенно в связи с участием в этом Розыгрыше.

б. Подоходный налог: Победитель из США должен будет предоставить R&S свой номер социального страхования по номеру 1099 на общую сумму (текущая оценка составляет примерно 1540 долларов США), которая будет выдана. Любой победитель несет единоличную ответственность за любые и все налоговые обязательства/ответственность за это. R&S не несет ответственности за какие-либо налоги или налоговые последствия для победителя или для победителя, связанные с выигрышами в розыгрышах.

13. Информация о победителе. Чтобы узнать имена победителей, отправьте конверт с маркой и обратным адресом в компанию Rohde & Schwarz USA, Inc. по адресу 6821 Benjamin Franklin Drive, Columbia, MD 21046.

ATTN: Победитель — осциллографы Rohde & Schwarz, посвященные 10-летию розыгрыша. Запросы, полученные после 1 января 2021 года, выполняться не будут.

* «Быстрая доставка» в течение 7 рабочих дней относится к внутренним процедурам Rohde & Schwarz, начиная с обработки заказа и заканчивая отправкой с завода.

vk3ye dot com — Четыре единицы оборудования для тестирования радио, которые вам действительно нужны

Это скучно, но необходимо. Это примерно отражает отношение многих людей к испытательному оборудованию. Хотя он может не найти такого широкого применения, как станционный трансивер, он может стоить своего веса. в золоте, когда что-то идет не так, и вам нужно быстро это исправить.

Прежде всего, я опишу четыре вида радиоиспытательного оборудования, которое вам действительно необходимо. Затем я расскажу о другом снаряжении, с которым вы можете столкнуться. Подумайте о покупке этих инструментов, если вы действительно в ремонт и строительство. Или кто-то приходит по цене, слишком хорошей, чтобы отказаться.

1. Мультиметр

Мультиметр является основным элементом контрольно-измерительного оборудования, которым должны владеть все любители. Более дешевые мультиметры (около 30 долларов) позволяют измерять напряжение, ток и сопротивление, а также проверять целостность транзисторов, диодов и звуковой сигнал. Более дорогие приборы могут включать такие функции, как измерение емкости, счетчики частоты, гистограммы, диапазоны температур, подключение к компьютеру и номинальное напряжение сети.

Практическое использование мультиметров в хижине включает:

* Тестирование антенны и силовых соединений с помощью функции тестера непрерывности.
* Проверка правильности питания приемопередатчиков.
* Проверка полярности подключения питания.
* Измерение тока, потребляемого станционным оборудованием.
* Проверка напряжения и тока при разработке или устранении неполадок в схемах.

Цифровые счетчики в наши дни настолько дешевы, что ни один любитель не может обойтись без них. Они просты в использовании и достаточно точны. Нет необходимости оценивать указанное значение, когда стрелка измерителя находится между двумя близко расположенными отметками. Самые дешевые цифровые счетчики также имеют функции (например, тестер транзисторов), отсутствующие у аналоговых счетчиков эквивалентной цены.

Более редкие аналоговые счетчики имеют преимущества перед цифровыми для некоторых целей. Аналоговые движения особенно хороши для отображения различных напряжений, таких как аудиосигналы. Кроме того, при юстировке передатчиков тот факт, что вы достигли пика (или провала) при настройке, часто важнее фактического значения напряжения (или тока). Аналоговый механизм лучше отображает такие тренды. Некоторые из лучших цифровых инструментов имеют функцию гистограммы, которая сочетает в себе лучшие функции обоих измерителей в одном, но некоторые пользователи по-прежнему предпочитают держать аналоговый измеритель под рукой.

Другими особенностями, которые любители должны учитывать при покупке измерителя, являются: диапазон постоянного тока 20 ампер (большинство КВ трансиверов потребляют до 20 ампер), звуковой индикатор непрерывности (хотя он отсутствует в бюджетных измерителях, он очень полезен), измерения емкости, индуктивности и частоты. Последние функции могут работать на мультиметре не так хорошо, как на специализированных приборах, предназначенных для одной задачи, но все же полезны для многих любительских работ, особенно при ограниченном бюджете.

2. Измерители КСВ/ВЧ мощности

Измерители КСВ и мощности охватывают широкий диапазон. Более дешевые измерители обеспечивают относительную индикацию только коэффициента стоячей волны (КСВ) и не измеряют передаваемую мощность. Чуть более продвинутый Измерители также включают выходную мощность RF и индикацию напряженности поля. Большинство этих измерителей были разработаны для рынка CB 27 МГц, но дают полезные относительные показания до 148 МГц. На более низких частотах ВЧ (около 3,5 МГц) чувствительность этих измерителей резко падает, поэтому они могут быть бесполезны при низких мощностях передачи.

Лучшие измерители, такие как Revex, работают в более широком диапазоне частот, чем упомянутые выше измерители типа CB. Их чувствительность более равномерна по всему указанный диапазон частот, который может составлять от 1,8 до 1300 МГц. Точность также лучше, а использование разъемов N-типа снижает потери и колебания импеданса на УВЧ.

Практическое использование измерителей КСВ и мощности включает:

* Измерения КСВ — они почти обязательны для всех, кто устанавливает или строит антенные системы и хочет получить от них наилучшие характеристики, особенно на современном оборудовании.
* Измерение мощности радиочастоты — полезно для тестирования передатчиков или проверки их соответствия лицензированным ограничениям мощности.
* Измерение напряженности поля — полезно для грубых проверок портативных приемопередатчиков или излучения антенн или фидерных линий. Приведенные измерения являются относительными. Не все измерители КСВ/мощности включают эту функцию, но очень легко построить отдельный измеритель напряженности поля.

Измеритель КСВ/мощности занимает второе место после мультиметра в качестве контрольного оборудования, наиболее часто используемого в любительской хижине. Функция КСВ наиболее важно, поскольку современные КВ-трансиверы не обеспечивают полную выходную мощность при высоком КСВ. Для таких тестов достаточно даже измерительного прибора с относительными показаниями. Тем, кто занимается ремонтом, настройкой или сборкой передающего оборудования, рекомендуется приобрести один из более качественных измерителей с индикацией выходной мощности.

Нано ВНА

Когда 20 лет назад была написана первоначальная версия этой статьи, такого прибора не существовало нигде, кроме профессиональных лабораторий. Теперь, благодаря их низкой цене и экстремальным универсальность, теперь они входят в тройку лучших тестовых инструментов, которые должен иметь каждый активный радиолюбитель в 2020-х годах.

Что такое ВНА? Полное название («Векторный анализатор сетей») едва ли информативнее аббревиатуры. Вместо этого думайте об этом как о многофункциональном наборе для тестирования электроники и радиосвязи с низким энергопотреблением. Описано Грубо говоря, он включает в себя маломощный передатчик (т. е. генератор РЧ-сигналов), базовый приемник с дисплеем в стиле анализатора спектра и некоторыми умными функциями измерения и отображения, включая емкость, индуктивность. и комплексные импедансы.

Проверка антенн на импеданс, резонансную частоту и КСВН — это всего лишь одно из применений Nano VNA. Другие включают тестирование компонентов, таких как конденсаторы и катушки индуктивности. Или даже сети компонентов (отсюда и название) как фильтры, сделанные из индукторов, конденсаторов и кристаллов. Nano VNA может быть удобен для тестирования приемника или даже в качестве маломощного передатчика маяка. Для получения дополнительной информации смотрите видео на моем специальная страница Nano VNA.

4. Индуктивно-емкостной (LC) измеритель

Хорошо, вы можете пропустить это, если вы не занимаетесь построением на уровне платы. Но если вы сделаете один из них будет незаменимым. По сути, он позволяет измерять индуктивность и емкость. Это очень полезно, если вы тестируете утилизированные переменные конденсаторы, катушки индуктивности или делаете ловушки для многодиапазонных диполей или вертикальных антенн. Конечно, многие мультиметры имеют емкость и иногда функция индуктивности, но они часто неточны при низких значениях, таких как несколько пикофарад или доли микрогенри. Здесь на помощь приходит специальный измеритель LC. Избегайте очень дешевого для наилучшей точности и способности измерения.

В приведенных ниже видеороликах рассматриваются некоторые измерители LC и поясняются некоторые действия, которые вы можете с ними делать.

Это четыре основных элемента тестового оборудования, которые вам понадобятся. Теперь наслаждайтесь этим взглядом на другие инструменты, которые также могут быть полезны.

Антенный анализатор

С 1990-х годов стали популярными антенные анализаторы, заменившие как дип-генератор, так и мост ВЧ-помех. По сути, это универсальный инструмент для тестирования антенн. Они включают широкодиапазонный генератор переменной частоты, мостовую схему и, в более продвинутых устройствах, ЖК-экран, который позволяет отображать характеристики измеряемой антенны для Например, кривая КСВ и является ли антенна чисто резистивной или имеет некоторую емкостную или индуктивную реактивность. Серьезные строители антенн и экспериментаторы почти наверняка иметь антенный анализатор. Хотя в последнее время Nano VNA (описанный выше) делает много вещей, антенный анализатор делает так, что сначала купите один из них.

Осциллограф

Если оставить в стороне тех немногих счастливчиков, у которых есть анализаторы спектра, наборы для проверки радиочастот и другое экзотическое оборудование с пятизначными ценниками, осциллограф является самым передовым. часть испытательного оборудования, которым большинство из нас может разумно хотеть владеть. Ранее они были известны как CRO — «электронно-лучевой осциллограф», хотя современные устройства теперь имеют ЖК-экраны.

Если вы собираетесь экспериментировать с приемниками и создавать странный передатчик, вы можете обойтись без осциллографа. Вы, безусловно, можете запустить в эфир доморощенную станцию CW, AM, FM или DSB без осциллограф. Однако, если вы хотите получить наилучшие характеристики и качество сигнала от самодельного или отремонтированного оборудования, вам подойдет один из них. Помимо прочего, CRO позволяет вам увидеть сигналы от передатчиков и генераторов. Когда вы достигаете настроенного контура, вы можете видеть, что сигнал становится сильнее. Если вы установите слишком высокую выходную мощность передатчика, вы можно увидеть изменение формы сигнала от гладкой синусоидальной волны к волне со странными впадинами и выпуклостями. При использовании радиочастотного измерителя мощности стрелка может резко дернуться, но сигнал по-прежнему звучит хорошо. в приемнике. С помощью осциллографа вы видите вещи, которые не всегда слышите на приемнике, и, отодвигая пробник от выходного каскада, вы можете определить каскады, которые внося искажения.

Несмотря на то, что они значительно снизились в цене, хорошие осциллографы стоят дороже, чем любой другой элемент контрольно-измерительного оборудования, описанный здесь. Они могут использоваться не часто. Однако они чрезвычайно ценны при правильном использовании и могут обеспечить лучшее понимание фактической работы схемы, чем любой другой инструмент. Для любительских целей важна максимальная частота, на которую может подняться CRO. Авторский блок будет подняться до более чем 50 МГц — достаточно для большинства любительских работ. Предпочтение отдается CRO с двойной трассировкой. Более дешевые осциллографы, например устройства меньшего размера, могут быть хороши только для звуковых частот.

Генератор радиочастотных сигналов

Генераторы радиочастотных сигналов обеспечивают сигнал на частоте, установленной пользователем. Лучшие генераторы ВЧ-сигналов имеют хороший частотный охват и стабильность, простую настройку (возможно, через клавиатура, а также ручка), встроенный цифровой считыватель частоты, генерация синтезированной частоты и откалиброванные выходные уровни. Они поставляются в 19-дюймовых стоечных шкафах, и, будучи предназначенным для профессионалов, имеют соответствующие ценники. Однако для большинства любительских применений более дешевые инструменты любительского типа вполне справятся с этой задачей. и приходить на хамфесты. В качестве альтернативы вы можете построить или купить прямой цифровой синтезатор (DDS) и поместить его в коробку с батареей и ВЧ-аттенюатором.

Генераторы ВЧ-сигналов, как и генераторы с наклоном, являются универсальными инструментами. Однако традиционные типы инструментов становятся все менее распространенными новыми. Вместо этого рассмотрите блок DDS с компьютерным управлением, который предлагает потрясающую стабильность частоты и точность за небольшую часть цены старых автономных блоков. Или генератор сигналов функции в Nano VNA. Тем не менее, если вы хотите охватывая большой участок спектра за несколько секунд, можно многое сказать о генераторе старого стиля. Радиочастотные генераторы используются в любительских целях:

* Испытательные генераторы для построения и настройки приемника. Возможность напрямую вводить сигналы (вместо того, чтобы полагаться на прием ВЧ) и управлять выходными уровнями делает генераторы сигналов идеальными.
* Преобразователи приемника. Генератор сигналов может быть самодельным гетеродином при тестировании преобразователей или смесительных каскадов.
* Определенные тесты антенн, особенно когда нежелательно создавать помехи другим, излучая сигнал высокой мощности.
* BFO для приемников AM при приеме сигналов CW/SSB. Возможность варьировать выходной уровень ВЧ и более простая настройка генератора сигналов делают этот метод более предпочтительным, чем использование полупроводникового генератора.
* Передатчик малой мощности. Люди имели телеграфные контакты, просто подключая генератор сигналов с манипулятором к антенне! Однако наилучшие результаты будут достигнуты, если уделять внимание вопросам таких как согласование импеданса с антенной, качество манипуляции, стабильность частоты и подавление гармоник.

Раскрытие информации: я получаю небольшую комиссию от товаров, купленных по ссылкам на этом сайте.
элементов были выбраны из-за вероятной полезности и оценки удовлетворенности 4/5 или выше.

Осциллятор наклона

На протяжении многих лет одним из основных инструментов радиоэкспериментатора был дип-генератор. Люди, которые экспериментируют с антеннами или строят и настраивают настроенные схемы, используемые в КВ передатчики и приемники получат от них наибольшую пользу. Приложения для наклонных генераторов включают:

* Тестирование настроенных цепей в приемниках и передатчиках. Осциллятор с наклоном может дать разумное представление о резонансной частоте.
* Проверка резонанса антенн типа мобильных штырей.
* Измерение неизвестных конденсаторов и катушек индуктивности (особенно удобно для немаркированных переменных конденсаторов и катушек индуктивности).
* Генератор ВЧ-сигналов для выдачи тестовых сигналов для настройки самодельных приемников или полос ПЧ.
* В качестве грубого генератора частоты биений (BFO), позволяющего AM-приемнику настраивать сигналы SSB/CW.
* Для контроля качества АМ-передач и прослушивания щелчков на CW – некоторые дип-генераторы имеют для этой цели гнездо для наушников.
* Измеритель напряженности радиочастотного поля для проверки антенны, фидерной линии и радиочастотной утечки (хотя автор предпочитает использовать для этого отдельный прибор с антенной).

DIP-генератор делает все это и даже больше на одном или двух транзисторах. Он состоит из широкодиапазонного радиочастотного генератора и измерителя. Когда катушка дип-генератора приближается к настроенному контуру, который находится в резонансе с частотой генератора, стрелка измерителя опускается. Что происходит, так это то, что тестируемая настроенная схема поглощает РЧ. энергии из катушки генератора наклона, в результате чего стрелка измерителя наклоняется к нулю. Резонансную частоту неизвестных настроенных цепей можно определить по формуле удерживая катушку дип-генератора рядом с ней и настраивая генератор до тех пор, пока ток измерителя не упадет. Регулятор настройки наклонного генератора обычно откалиброван в МГц. чтобы обеспечить прямое считывание приблизительной резонансной частоты.

Большинство дип-генераторов (в отличие от изображенного выше) поставляются в длинном узком корпусе со сменными катушками на конце. Это для того, чтобы их можно было воткнуть глубоко во внутренности радиоаппаратуры. Выпускаемые в промышленных масштабах наклонные генераторы трудно найти, а новые они довольно дороги. В наши дни Nano VNA может выполнять множество измерений, которые делал наклонный осциллятор. Так что вы, вероятно, не постройте его сегодня, если только вы не проявляли особого интереса к тому, как мы тестировали радиосхемы.

Прочие предметы

В дополнение к упомянутому выше испытательному оборудованию наличие приемника ВЧ-связи (желательно с цифровым считыванием) будет преимуществом. Приемники общего покрытия включали в последнее время приемопередатчики КВ подходят, хотя предпочтительнее использовать отдельный приемник, если ваша мастерская находится на некотором расстоянии от основной станции. Экспериментаторам в диапазоне ОВЧ/УВЧ также пригодится настраиваемый приемник ОВЧ/УВЧ. быть желанным. Очень популярным (и дорогим) был Icom R7000, хотя гораздо более дешевый Uniden Bearcat UBC9.Сканер 000XLT, хотя в нем отсутствует SSB и пропускает большинство телеканалов UHF, должен быть достаточно для большинства. Это приемники конца 1980-х — 1990-х годов, которые до сих пор появляются на вторичном рынке. Программно-определяемое радио с широким покрытием — еще один вариант, который стал очень дешевым с USB. ключи. Частотомер хорошо иметь, но не обязательно, если у вас уже есть хороший приемник с точным цифровым считыванием.
