Что такое универсальный тестер радиодеталей. Как он работает. Какие компоненты может проверять. Основные характеристики и функции прибора. Для чего нужен радиолюбителям и ремонтникам. Где купить и сколько стоит.
Что такое универсальный тестер радиодеталей
Универсальный тестер радиодеталей (также известный как транзисторметр, ESR-метр, LCR-метр) — это многофункциональный измерительный прибор, предназначенный для проверки и анализа различных электронных компонентов. Он позволяет быстро и точно определить исправность и основные параметры транзисторов, диодов, резисторов, конденсаторов, катушек индуктивности и других радиодеталей.
Основные возможности современных универсальных тестеров:
- Автоматическое определение типа подключенного компонента
- Измерение основных параметров — сопротивления, емкости, индуктивности
- Проверка полупроводниковых элементов — транзисторов, диодов, тиристоров
- Измерение ESR (эквивалентного последовательного сопротивления) конденсаторов
- Определение цоколевки и исправности транзисторов
- Тестирование светодиодов
Принцип работы тестера радиодеталей
Принцип работы универсального тестера основан на подаче тестовых сигналов на выводы проверяемого компонента и анализе его отклика. Микроконтроллер прибора генерирует различные тестовые воздействия и измеряет параметры отклика, на основании чего определяет тип компонента и его характеристики.
Основные этапы работы тестера:
- Подключение проверяемого компонента к измерительным клеммам прибора
- Подача тестовых сигналов на выводы компонента
- Измерение параметров отклика специализированной измерительной схемой
- Анализ полученных данных микроконтроллером
- Определение типа компонента и расчет его характеристик
- Вывод результатов на дисплей прибора
Какие компоненты может проверять универсальный тестер
Современные модели универсальных тестеров способны проверять и анализировать следующие типы электронных компонентов:- Резисторы — измерение сопротивления
- Конденсаторы — измерение емкости и ESR
- Катушки индуктивности — измерение индуктивности
- Биполярные транзисторы NPN и PNP типов
- Полевые транзисторы с N и P каналом
- Диоды и стабилитроны
- Светодиоды
- Тиристоры и симисторы
- Потенциометры
Основные характеристики и функции тестера радиодеталей
Рассмотрим ключевые параметры и возможности современных универсальных тестеров радиодеталей:
Измерение сопротивления
- Диапазон: от 0.1 Ом до 50 МОм
- Разрешение: 0.1 Ом
- Точность: ±1%
Измерение емкости
- Диапазон: от 25 пФ до 100000 мкФ
- Разрешение: до 1 пФ
- Точность: ±1%
Измерение индуктивности
- Диапазон: от 0.01 мГн до 20 Гн
- Разрешение: 0.01 мГн
- Точность: ±1%
Проверка полупроводников
- Автоопределение типа транзистора (NPN, PNP, MOSFET)
- Измерение коэффициента усиления транзисторов
- Определение цоколевки транзисторов
- Измерение прямого падения напряжения диодов
- Проверка светодиодов
Дополнительные функции
- Измерение ESR конденсаторов
- Проверка потенциометров
- Графический ЖК-дисплей с подсветкой
- Питание от аккумулятора с зарядкой от USB
- Автоматическое выключение для экономии заряда
Для чего нужен универсальный тестер радиодеталей
Универсальный тестер радиодеталей является незаменимым инструментом для радиолюбителей, инженеров-электронщиков и специалистов по ремонту электронной техники. Основные области применения прибора:
- Быстрая проверка исправности электронных компонентов
- Сортировка и подбор радиодеталей по параметрам
- Поиск неисправностей в электронных устройствах
- Определение неизвестных параметров компонентов
- Проверка качества и соответствия характеристик компонентов
- Подбор аналогов при ремонте техники
Использование универсального тестера позволяет значительно ускорить процесс диагностики и ремонта электронной аппаратуры, а также упрощает работу с электронными компонентами при конструировании устройств.
Где купить и сколько стоит
Универсальные тестеры радиодеталей доступны в широком ценовом диапазоне. Наиболее популярные модели:
- LCR-T4 — бюджетный вариант, цена около 1000-1500 рублей
- M328 — средний сегмент, стоимость 2000-3000 рублей
- TC1 — профессиональная модель, цена от 5000 рублей
Приобрести тестер можно в магазинах радиодеталей, на радиорынках или заказать в интернет-магазинах. При выборе стоит обратить внимание на функциональность, точность измерений и отзывы пользователей.
ESR-метр, измеритель емкости и ЭПС конденсаторов, индуктивности, сопротивления, тестер транзисторов, диодов
Купить ESR meter (тестер ЭПС) или заказать по почте можно позвонив нам по телефону или оформив заказ на сайте, и мы Вам перезвоним.
Новая русифицированная прошивка!
ESR-metr — прибор, предназначенный для измерения ESR (или ЭПС — эквивалентного последовательного сопротивления). Очень нужная вещь в лаборатории радиолюбителя, так как он позволяет проверять качество достаточно слабого звена в радиотехнической аппаратуре — электролитических конденсаторов, даже без выпайки их из схемы радиоаппаратуры, которое другими методами определить не удаётся. Например, измерителем ёмкости конденсаторов можно проверить ёмкость конденсатора — она может быть в норме, но, конденсатор всё равно работает очень плохо, не выполняя свои функции. Как определить причину? Для этого и нужен этот прибор.
ESR метр позволяет выполнять такие функции как: измеритель ёмкости и эквивалентное последовательное сопротивление ЭПС (англ. ESR) конденсаторов, индуктивности катушек (LCR, RLC, LC метр), сопротивления резисторов, тестер транзисторов, диодов, стабилитронов до 4В, а также выводить информацию о подключённых компонентах.
Прибор универсален и очень прост в использовании. Для теста или измерения радиоэлемента просто подключаем его выводы к входным контактам прибора (1, 2, 3). Прибор автоматически определит и выведет на дисплей всю информацию.
Внимание! Перед замером ёмкости конденсаторов надо быть уверенным в том, что они разряжены! Для этого необходимо кратковременно перемкнуть выводы. Иначе есть большая вероятность выхода из строя микроконтроллера! Если требуется проверить элементы, установленные в схеме, то оборудование должно быть отсоединено от источника питания, и должна быть полная уверенность, что остаточное напряжение отсутствует в оборудовании! Если это всё же произошло, то не спешите выбрасывать прибор. Вы можете приобрести у нас отдельно микроконтроллер с прошивкой.
Особенности:
- Автоматическое обнаружение электронных компонентов: NPN и PNP транзисторов, N-канальных и P-канальных МОП-транзисторов, диодов, стабилитронов Uст<4В, тиристоров, симисторов, резисторов, конденсаторов и индуктивностей
- Отображение на дисплее символа тестируемого компонента, а также номеров выводов, к которым он подключен, и их назначение
- Предусмотрены контактные площадки для удобного теста SMD элементов
- Внешний кварцевый генератор
- Перед измерением отображается напряжение батареи
- Удобная зажимная панелька для надёжного подсоединения тестируемых элементов
- Графический ЖК дисплей с подсветкой
- Режим калибровки (читайте в разделе 3.3 документации)
- Предусмотрена функция самовыключения
Cпецификация:
Диапазоны измерений:
Резистор: 0.1Ω-50MΩ
Конденсатор: 25пФ-100000мкФ
Напряжение питающей батареи: DС-9В
Ток в режиме ожидания: 0.02мкA
Рабочий ток потребления: 25мА
Комплектация:
ESR-metr, OEM упаковка
Скачать файлы документации: ttester.pdf, ttinfo_ru.pdf
Читайте статью о ESR в блоге
Новое. Радиолюбительский инструмент на интернет-аукционе Au.ru
Многофункциональный измерительный тестер MG328 позволяет измерять сопротивление, емкость, индуктивность, различные полупроводниковые элементы, — с отображением основных параметров измеряемых элементов на ЖК экране.
Внимание! Пожалуйста, убедитесь, что конденсаторы разряжены перед тестированием.
Автоматически обнаруживает NPN и PNP транзисторы, N- и MOSFET, JFETs, диоды, индуктивности, сопротивления (резисторы), конденсаторы, тиристоры и многие другие радиоэлектронные компоненты в достаточно широких пределах.
Автоматический тест — просто присоедините тестируемый элемент к контактам тестера, нажмите кнопку теста и посмотрите на дисплей.
Позволяет измерить пороговое напряжение и емкость затвора mosfet.
Измеряет у биполярного транзистора текущий коэффициент усиления и пороговое напряжение база-эмиттер.
Короткое время обнаружения и тестирования: как правило, в пределах только 2 секунд. Для конденсаторов большой емкости может потребоваться большее время обнаружения и тестирования.
Внимание! Пожалуйста, убедитесь, что конденсаторы разряжены перед тестированием.
Питание — литиевая батарея типоразмера 14500 напряжением 3.7 В (в комплект не входит) или 5 В внешний источник питания с microUSB интерфейсом (microUSB кабель в комплект не входит). От microUSB происходит и зарядка аккумулятора.
Технические характеристики:
Измерение сопротивления — разрешение 0.1 ом, максимальное измеряемое значение 50 мОм.
Измерение емкости- диапазон измерения от 25pF до 100mF (100000 мкФ). Разрешение до 1 пФ.
Измерение индуктивности — диапазон измерения от 0.01mH до 20H, в иных пределах индуктивность будет отображаться как резистор.
Тестер может обнаружить у конденсаторов более 2 мкФ — эквивалентное последовательное сопротивление (ESR), разрешение 0.01 Ом. Эта функция очень важна для обнаружения неисправного конденсатора.
Дисплей: 128*64 жк с подсветкой
Батарея: 3.7 В литиевая батарея, модель 14500 (не включена в комплект поставки), ток в режиме ожидания — 0,02мкА, в рабочем режиме — 25мА.
Размер тестера: 7.3*7.1*1.5 см
Вес: 41 г. без учета проводов (комплектуеся тремя проводами с разъемами типа «крокодил»)
Размер упаковки: 10*8.5*2 см
Вес упаковки: 58г.
Включение тестера: кнопка ON, для начала тестирования нажмите кнопку TEST.
При удерживании кнопки TEST 3 сек — отображается расширенное меню:
* Transistor — измерение параметров полупроводников, сопротивления резисторов
* Frequency — измерение частоты сигнала, подключенного к контактам 1-2.
* F-generator — Генератор прямоугольных импульсов разной частоты (выход — контакты 1-2).
* 10bit PWM — выводятся импульсы прямоугольной формы с регулируемой скважностью.
* rotary encoder — проверка энкодеров.
* Selftest — запуск самокалибровки
* Contrast — регулировка контрастности дисплея.
Если интересен корпус могу рассказать что где взять его.
Универсальный измеритель параметров радиодеталей
Универсальный измерительный прибор для радиокомпонентов, может измерять индуктивности, ESR и потери электролитических конденсаторов. Проверяет и транзисторы (включая MOSFET). Тип деталей определяется автоматически.Сокращённый перевод описания на странице продавца:
Особенности прибора:
Управление одной кнопкой, автоматическое выключение питания.Ток потребления в дежурном режиме всего 20 nA.
Автоопределение PNP и NPN транзисторов, N, P-канальных MOSFET, диодов, тиристоров, резисторов, конденсаторов, индуктивностей.
Может определять наличие защитных диодов в биполярных транзисторах.
Измеряет сопротивления до 50 Мом.
Ёмкость конденсаторов измеряет от 25 pF до 100 mF (100 000 мкФ).
Индуктивности – от 0,01 MH (?) до 20H.
Для конденсаторов с ёмкостью более 2 мкФ измеряет ESR.
Время теста около 2 секунд, большие ёмкости и индуктивности могут измеряться дольше.
Коррекция:
Соединить все три входных зажима. После входа в тестовый режим прибор через некоторое время предложит разъединить зажимы (Isolate probes!).…
Калибровка действительно происходит, вот только не написано, как тестовый режим активировать. Но в комментариях уже написали, что 2-секундное нажатие на кнопку, и даже ссылки есть на инструкцию.
Прибор был заказан (в марте 2015 за $ 17.99), в первую очередь, для измерения ёмкости и ESR электролитических конденсаторов, неисправности которых — одна из самых «популярных» неисправностей в электронике.
Очень пригодились и возможности измерения индуктивностей, параметров транзисторов (с автоматическим определением типа!) и т.д.Одна из особенностей этого прибора — использование для питания литиевого аккумулятора формата 14500 (полностью соответствует по размеру батарейке АА). Заряжается через гнездо микро-USB. Может работать и с usb-питанием без вставленного аккумулятора, при этом противно мигает индикатор питания, но измерения делает. Для проверки устройства я припаивал к нему 18650 (позже купил настоящий 14500), с ней он тоже отлично функционировал. Вот как выглядело первое измерение:
Продавец в названии пишет DIY, но самому здесь нужно только корпус найти, устройство полностью собрано. Хотя я до сих пор эксплуатирую его без корпуса:-)
Кратко, плюсы: измеряет почти всё, что нужно; есть и гнёзда, и провода с крокодилами для подключения тестируемых деталей; автоопределение компонента; использование современных источников питания. Минусов пока не нашёл.
И конечно, не могу не напомнить о необходимости тщательно разряжать проверяемые конденсаторы, чтобы измерение не стало последним для прибора.
Дополнение.
1. Что у него внутри. Дисплей верхней частью втыкается в разъём, снизу — впаянные штырьки. Ну отогнуть их на время — не проблема. Вот:
Вид немного крупнее:
Здесь видно, что прибор собран на контроллере Atmel MEGA328P, можно и оценить качество монтажа. Только сейчас заметил пылинки на плате, ну так уже месяцев 8 активно использую. Нужно всё же запихать в корпус какой-нибудь;-)
2. Несколько примеров измерений:
PS
Не знаю, как для других, а лично для меня обзор оказался полезным. Например, внезапно подкралось решение проблемы корпуса, которое я постоянно откладывал на потом, но, увидев на фотке пыль на плате, озадачился этим конкретно. И вспомнил про недавно купленную в Леруа Мерлен коробку распределительную (электротехническую).Вот она рядом с измерителем:
По глубине тоже идеально подошла после убирания держателей клеммников (сами клеммники отправились в коробку с запчастями).
Оставалось только сделать окна в крышке, и вот уже проверяю качество калибровки на малых сопротивлениях:
Подсоединяю к другим щупам:
Результаты на сотые доли ома всё же различаются.
Дальше берётся заводской шунт на 0,01 Ома:
Это с одних и тех же «крокодилов», просто два раза тыкнул кнопку.
Здесь, конечно, уже сопротивление контактов может влиять. Для SMD-резистора с маркировкой R004 показал 0.01-0.02
А вот 1,5 ома нормально измеряет:
ЗЫ
В последнее время я чаще использую ещё один измеритель с Али, так сказать SMD-метр (или пинцетометр?). Тоже удачная конструкция, вот только пинцет индуктивности не измеряет, но для этого у меня есть описываемый в обзоре прибор (см. выше).
Транзисторметр Mega328 | Практическая электроника
Транзисторметр Mega328
Транзисторметр – это прибор, который может измерять индуктивность, емкость, сопротивление, ESR конденсаторов, показывает целостность диодов, транзисторов, полевых транзисторов и многое другое! А стоит такой прибор даже меньше 10 долларов!

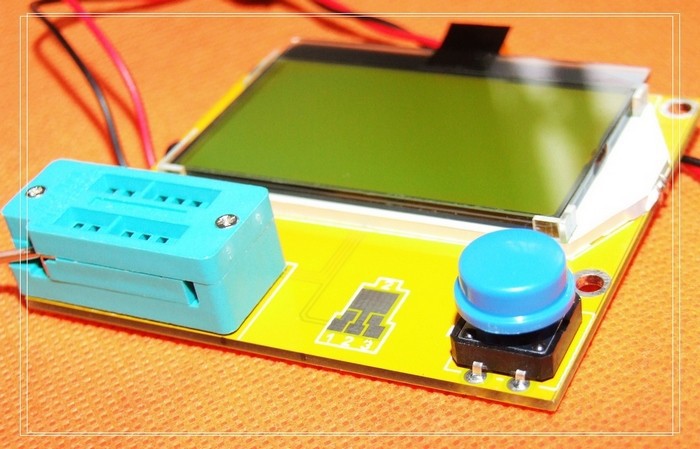

Вот так выглядит наш транзисторметр
Измерение сопротивления транзисторметром
Чтобы не покупать батарейку крону на 9 вольт, мы будем подавать напряжение с блока питания. Для начала давайте замеряем номиналы резисторов. Первым делом возьмем резистор на 0,5 Ом:
В клеммник между номерами 1 и 3 я вставил резистор. На дисплее транзисторметр показал значение сопротивления. Погрешность, конечно, неплохая)
Берем резистор на 10 Ом. Интересно, что он нам покажет? На этот раз я затолкал его в выводы в 2 и 3.
Очень неплохо.
Берем на 1 кОм:
Для такого прибора погрешность не такая уж и большая, да и не факт, что резистор у нас ровно на 1 кОм. Все-таки он ведь не прецизионный (точный).
Возьмем резистор на 100 кОм:
Нормально!
На 10 МОм:
Супер!
Измерение емкости транзисторметром
Взял конденсатор на 10 пикофарад:
Транзисторметр пишет “неизвестный либо поврежденный радиоэлемент”. Чтобы замерять маленькие величины, можно параллельно замеряемому конденсатору добавить другой конденсатор большой емкости, например 100 пикофарад, а затем вычесть это значение.
[quads id=1]
Берем конденсатор чуть-чуть больше номиналом: 27 пикофарад
Показывает 😉
Беру конденсатор на 1 микрофарад керамический
Показывает ;-). Тут уже видим такие параметры, как эквивалентное последовательное сопротивление (ЭПС), на буржуйский лад ESR.
Также видим такой параметр, как Uloss. Если в дословном переводе, то получается как “напряжение потери”. Честно говоря, я так и до конца не понял, что это за параметр и почему он измеряется в процентах? Хотелось бы услышать в комментариях, что все-таки за параметр Uloss? Но мне кажется, что этот параметр связан как-то с током утечки.
Все вы знаете, что идеальных радиоэлементов не существует. Все реальные радиоэлементы обладают какими-то паразитными параметрами, и конденсатор, конечно же, не исключение. Диэлектрик конденсатора, который находится между его обкладками, а также сам корпус конденсатора тоже обладают каким-то конечным сопротивлением. Сумму сопротивления корпуса и диэлектрика я показал одним резистором “R диэлектрика”.
Как раз именно через это сопротивление и разряжается конденсатор. Получается, чем меньше это сопротивление, тем бОльшая сила тока течет через него, и наоборот. Эта сила тока называется током утечки конденсатора. Следовательно, чем больше ток утечки, тем хуже сам конденсатор. Поэтому, производители и разработчики радиоэлектронных компонентов стараются делать так, чтобы ток утечки был минимальным.
Реальная картина всех паразитных параметров конденсатора выглядит так:
Для электролитического конденсатора такой же емкости в 1мкФ, утечка и ESR уже будут больше:
Замеряем конденсатор емкостью в 10 мкФ:
Меряет нормально.
Взял на 470мкФ, он мне показал 420 мкФ. Хм…
Ну возьмем с компьютерного сгоревшего блока питания еще один конденсатор емкостью в 2200мкФ. Транзисторметр показал 1785 мкФ.
Ну я думаю, то что уже более-менее меряет такие величины – это очень даже хорошо. Значит конденсатор рабочий. Покупной LC-метр у меня меряет максимум до 200мкФ, а этот все-таки старается и выдает неплохой результат, не говоря уже о возможности мерять ESR и утечку. Да и тем более для конденсаторов большой емкости важнее всего такая величина как ток утечки и ESR.
Проверка диодов с помощью транзисторметра
Диоды и светодиоды тоже проверяет на “ура”.
Прибор нам сразу выдал обозначение, где у него анод, а где катод. Также мы видим падение напряжение на PN-переходе 674милливольта и емкость PN-перехода 12 пикофарад. Если емкость есть и она приличная, значит такие диоды используются в низко- и среднечастотных схемах.
Проверяем светодиод:
Он выдал нам номинальное значение напряжения свечения, а также емкость PN-перехода.
Измерение индуктивности с помощью транзисторметра
Также прибор отлично меряет индуктивность. Берем катушку индуктивности, витки которой спрятаны внутри радиоэлемента:
Если смотреть по цветовым полоскам, то у нас катушка на 1 миллигенри.
Замеряем
1,02 миллигенри. Также выдало сопротивление обмотки катушки 4,2 Ома.
Проверим с помощью нашего LC-метра, так ли это:
Почти верно.
Проверка биполярных транзисторов транзисторметром
Итак, имеем транзистор КТ814Б. Прибор выдал такие параметры, как проводимость транзистора, определил все его выводы, выдал коэффициент усиления бета (hFE) = 314 и даже падение напряжения 605 милливольт на переходе эмиттер-база. Ну разве не чудо?
Давайте проверим еще один транзистор КТ819Б
Красота!
КТ805АМ
Супер! Да и по даташиту тоже все сходится 😉
[quads id=1]
Проверка полевых транзисторов транзисторметром
Прибор проверяет даже полевые транзисторы.
Заключение
Прибором я очень доволен, так как он позволяет сэкономить время и выдает очень много различных параметров. Диапазон измерения вполне нормальный для такого прибора, что вполне хватит как начинающему так и профи радиолюбителю.
Брал я этот прибор с Алиэкспресса.
Выбирайте на ваш вкус и цвет!
1 ПК графический транзистор тестер LCR-T4
Описания: 1. последнюю M328 версию программного обеспечения, больше функций. Чип: Atmega328 2.128 * 64 большой подсветки ЖК-дисплей, только 2mA когда стоять. 3. Использование 9В батареи (не включены) Диапазоны тест: Дроссели, конденсаторы, диоды, двойной диод, МОП транзистора, SCR, регулятор, светодиодные трубы, ESR, Стойкий, регулируемое потенциометра Сопротивление: 0,1 ом резолюции, максимум 50 M ом Конденсатор: 25pf-100,000 оф Катушки индуктивности: 0.01mh-20 H Новые функции: 1. Автоматическое определение NPN и PNP транзисторов, n каналом и p канал MOSFET, диод (включая двойной диод), Тиристор, транзистор, резистор и конденсатор и других компонентов 2. автоматического тестирования контактный компонент и отображения на ЖК-дисплее 3. можно обнаружить транзистор, коэффициент усиления диод защиты MOSFET и база для определения эмиттера транзистора вперед предвзятым напряжения 4. Измерьте ворота и ворота емкость MOSFET порогового напряжения 5. Использование 12864 жидкокристаллический дисплей с зеленой подсветкой Технические характеристики: (по ссылке) 1 один — кнопка операции, автоматическое выключение . 2. только 20nA завершение текущей. 3. автоматически обнаруживать NPN, PNP транзисторы, N-channel и P-канал MOS ФЕТ, JFET, диоды, двух диодов, тиристоров малой мощности однонаправленные и двунаправленных тиристорный. 4. Автоматическая идентификация компонентов контактный договоренности . 5. Измерение биполярного транзистора текущий коэффициент усиления и база — эмиттер порог. 6. через база — эмиттер порог и высокий текущий коэффициент усиления для выявления транзисторы дарлингтона. 7. можно обнаружить Двухполярные транзисторы и диоды защиты МОП транзисторов. 8. измерения напряжения порога MOS FET ворота и ворота емкости. 9. можно одновременно мерой два резистора и отображается символ резистор. Справа с десятичным значением 4. Символ сопротивления на обеих сторонах показывает ПИН-код. Так что вы можете измерить потенциометр. Если потенциометр стеклоочистителя не передается в крайнее положение, мы можем выделить посередине и обоих концах штифта. 10. дискретность измерения сопротивления 0,1 ом, может быть измерена 50 ом М . 11. можно измерить емкость 30pF-100mF, резолюция 1pF. 12.2UF более конденсаторы одновременно может измерять значения сопротивления ESR эквивалентные серии. Два могут быть отображены с десятичным значением, резолюции 0,01 ом. 13. может быть в правильном порядке и диод символ отображения двух диодов, и дает диод вперед напряжение. 14. LED обнаруживается как диод вперед напряжение выше. Комбо Светодиодный определяется как два диоды. 15. Eeverse пробивного напряжения является менее чем 4.5V Стабилитрон могут быть определены. 16. можно измерить емкость обратного диода. Если биполярный транзистор подключен на базу и коллекционер или эмиттера PIN-код, он может измерять обратный емкость коллектор и эмиттер Джанкшен . 18. могут быть получены с соединением моста выпрямителя однократное измерение. Обратите внимание: Перед началом измерения емкости, конденсатор должен быть разряжен, в противном случае весьма вероятно повреждение метр . Упаковочный лист : 1 * новый транзистор тестер диода емкости триод ESR метр MOS PNP NPN R/C/Л M328(As the picture shown)
Тип товара: Электронные модули
Тестер ESR. LCR-T4 ESR LCR метр в корпусе. Тестер полупроводников
Описание
Тестер полупроводников и RLC-метр LCR-T4 на процессоре ATmega 328 (КІТ)
(Тестер транзисторов, диодов, тиристоров, измеритель RLC, измеритель ESR)
Особенности.
Измеритель емкости
Последняя версия программного обеспечение на чипе ATmega328
Жидкокристаллический дисплей 128х64 с зеленой подсветкой.
Автоматическая идентификация радиоэлектронных компонентов (резистор, конденсатор, катушка индуктивности, диод, двойной диод, биполярный NPN, PNP транзистор, N- канальный и Р- канальный MOS FET, JFET транзистор, маломощный тиристор, симистор.
Измерение сопротивления, емкости, индуктивности, прямого напряжения перехода в диодах и биполярных транзисторах, емкости и порогового напряжения затвора в полевых транзисторах, обнаружение защитных диодов в транзисторах.
Поставляется без корпуса (КІТ).
Питание 9V от батареи типа “Крона” (не входит в комплект поставки).
* Разряжайте конденсаторы до тестирования!
LCR ESR измеритель
Технические характеристики тестера полупроводников и измерителя RLC, ESR.
Измеритель индуктивности
1. Тест полупроводников, конденсаторов, резисторов, индуктивностей производится за одну операцию – нажатием кнопки. Автоматическое выключение после теста.
2. Потребляемый ток после отключения не более 20nA .
3. Диапазон измерения резисторов составляет от 0,1 Ом до 50M Ом с точностью 1%.
4. Диапазон измерения емкости составляет от 25рF до 100mF и точностью 1%.
5. Диапазон измерения индутивности составляет от 0,01mН до 20H и точностью 1%.
6. Автоматическое определение NPN, PNP биполярных транзисторов , N -канальных и Р- канальных MOS FET, JFET транзисторов , диодов, двойных диодов, тиристоров небольшой мощности, однонаправленных и двунаправленных тиристоров.
7. Автоматическое определение цоколевки полупроводников.
8. Измерение в биполярных транзисторах коэффициента усиления и порогового напряжения база – эмиттер.
9. Обнаружение защитных диодов в биполярных и MOS FET транзисторах.
10. Идентификация транзисторов Дарлингтона.
11. Измерение порогового напряжения и емкости затвора в MOS FET транзисторах.
12. Измерение ESR конденсатора с разрешением 0,01 Ом.
13. Измерение двойных резисторов (потенциометров) с отображение на дисплее символов резистора.
14. Отображение символов двойных диодов с измерением прямого напряжение каждого перехода.
15. Определение комбинированных светодиодов.
16. Определение напряжения пробоя в стабилитронах с напряжением не более 4.5V.
КИТАЙСКИЙ ТЕСТЕР ЭЛЕКТРОННЫХ КОМПОНЕНТОВ
Новый испытатель различных пассивных и полупроводниковых радиодеталей недавно появился на китайских сайтах, цифровой тестер с ЖК экраном использует для питания современную литиевую аккумуляторную батарею 3.7 В (аккумулятор модели 14500). Он имеет систему автоотключения, при этом потребляемый ток всего 20 nA, автоматическое распознавание PNP и NPN биполярных транзисторов, проверку N и P-канальных МОП-транзисторов, JFET FET, диодов, двух диодов в сборке, тиристоров, резисторов, конденсаторов, индуктивностей. Позволяет проводить измерение коэффициента усиления биполярного транзистора и напряжение включения эмиттера (Uf). Тестирование дарлингтон-транзисторов, определение высокого порогового напряжения и большого тока. Можно обнаружить наличие у биполярных транзисторов и МОП внутренних защитных диодов, что сразу отображается на экране. Измерения порогового напряжения и емкости затвора МОП-транзистора.
В поиске на Али: LCR Mega328 СОЭ Метр Цифровой Комбинированный Транзистор Тестер Диод Триод Емкости индуктивности резистор MOS/PNP/NPN. Цена примерно $15.
Разрешаемая способность измерения сопротивлений 0.1 Ом, максимальное значение — 50 МОм. Диапазон измерения емкости от 25 pf до 100 mF, разрешение до 1 пикофарады, диапазон измерения индуктивности 0.01 MH — 20 H. Тестер может определять у конденсатора эквивалентное последовательное сопротивление (ESR) с разрешением 0.01 Ом. Эта функция очень важна для проверки исправности конденсаторов при ремонте РЭА.
Прибор может отображать символы двух диодов в правильном направлении, также показывает прямое падение напряжения.
Время для каждого тестирования составляет около двух секунд, но детали с большой емкостью и индуктивностью — больше времени.
Основные параметры и возможности
- использование ATmega8, ATmega168 или ATmega328 микроконтроллеров.
- 2×16 символьный ЖК-дисплей.
- управление одной кнопкой, автоматическое отключение питания.
- ток покоя 20 nA.
- переход ATmega168 или ATmega328 в спящий режим, когда не проводится измерение, чтобы снизить потребление энергии.
- Автоматическое обнаружение PNP и NPN биполярных транзисторов, N и P-канальных МОП-транзисторов, JFET, диоды, двойной диод, тиристор.
- автоматически корректирует расположение штифта на экране.
- пороговое напряжение и коэффициент усиления биполярного транзистора.
- проверка транзисторов Дарлингтона — порог напряжения и коэффициент усиления.
- подбор пар биполярных транзисторов, тестирование защитного MOSFET диода.
- емкость затвора MOSFET.
- поддерживает двойное измерение сопротивления — полезно для потенциометров.
- разрешение измерения сопротивления 0.1 Ом, предел — 50 МОм.
- может измерить ёмкость конденсатора, значения от 25pf до 100 mF.
- у более 2 мкФ конденсатора измерит эквивалентное последовательное сопротивление (ESR) с разрешением 0.01 Ом.
- может отображать символы двух диодов в правильном направлении. Кроме того, показано прямое падение напряжения.
- LED — прямое падение напряжения на светодиоде.
- стабилитрон может быть проверен, только если обратное напряжение менее 4.5 В.
- 24 время тестирования составляет около двух секунд, емкость и индуктивность займет несколько больше времени.
- встроенная функция самотестирования с выбираемой тактовой частотой (ATmega168 и ATmega328).
Обратите внимание: если тест ток превышает ток удержания тиристора или симистора — они могут быть проверены. Но некоторые мощные полупроводниковые SCR и симисторы имеют такой ток, что тестер не может его обеспечить.
Отзывы пользователей
Прибор очень удобный, универсальный и точный. При питании от USB работает тоже, но при этом керамические конденсаторы определяет через раз (вместо 10 нФ показывает другие значения). Это связано с помехами, которые идут от адаптера питания. При питании от батареи этот эффект исчезает. Аккумулятор в тестер припаял от старого мобильника — все работает.
Прибор потребляет мизер тока. При выключенной кнопке I = 0 мкА, при включенном режиме без подсветки экрана потребление от батареи 0,34 мА, при включении экрана пиковый ток 50 мА и потом стабилизируется на 32 мА. Это означает, что даже слабый аккумулятор из старого телефона будет работать очень-очень долго. Обзор другого похожего прибора смотрите здесь.
Цифровой мультитестер(транзисторы, диоды, конденсаторы, резисторы, индукторы и др.)
Характеристики:
— Тестирование катушек индуктивности, конденсаторов, диодов, двойного диода, MOSFET, JFET, транзистора, SCR, регулятора, светодиодной трубки, ESR, сопротивления, регулируемого потенциометра
— Последняя версия программного обеспечения M328, больше функций.
— 128 × 64 большой ЖК-дисплей с подсветкой, всего 2 мА в режиме ожидания.
— Использование батареи 9 В (не входит в комплект)
Диапазоны испытаний:
— Сопротивление: 0.Разрешение 1 Ом, максимум 50 МОм
— Конденсатор: 25pf -100,000 мкФ
— Катушки индуктивности: 0,01mh-20H
Технические характеристики:
— Материал: PCB
— Дисплей: 128 * 64 Подсветка ЖК-дисплея
— Скорость тестирования: 2 секунды (1 минута обычно для конденсатора большой емкости)
— Ток отключения: 20 нА
— Отображаемое значение: 25 пФ-100 мФ (разрешение 1 пФ)
— Индуктивность: 0,01 мГн-20 ч
— Сопротивление: ≤ 2100 Ом
— Напряжение питания: многослойный аккумулятор 9 В / 2 литий-ионных аккумулятора для сформировать 8. Батарейный блок 4 В
— Разрешение измерения сопротивления: 0,1 Ом
— Максимальное измеренное значение: 50 МОм
— Предусмотренный испытательный ток: Прибл. 6 мА
— Размер продукта: 7,2 × 6,25 см (ДхШ)
Функции :
— Автоматическое тестирование вывода компонента и отображение на ЖК-дисплее
— Может обнаруживать транзистор, коэффициент усиления защитного диода MOSFET и базу для определения напряжения прямого смещения эмиттерного транзистора
— Измерение затвора и затвора емкость порогового напряжения полевого МОП-транзистора
— Используйте жидкокристаллический дисплей 128 × 64 с зеленой подсветкой.
— Управление одной кнопкой, автоматическое отключение.
— Ток отключения всего 20 нА.
— Автоматическое обнаружение биполярных транзисторов NPN, PNP, N-канальных и P-канальных MOS FET, JFET, диодов, двух диодов, однонаправленных тиристоров малой мощности и двунаправленных тиристоров.
— Расположение выводов компонентов автоматической идентификации.
— Измерение коэффициента усиления тока биполярного транзистора и порогового напряжения база-эмиттер.
— Через пороговое напряжение база-эмиттер и высокий коэффициент усиления тока для идентификации транзисторов Дарлингтона.
— Может обнаруживать биполярные транзисторы и защитные диоды МОП-транзисторов.
— Измерение порогового напряжения затвора MOS FET и емкости затвора.
— Может одновременно измерять два резистора, и отображается символ резистора. Отображается справа с десятичным значением 4. Символ сопротивления с обеих сторон показывает номер контакта. Таким образом, вы можете измерить потенциометр. Если дворник потенциометра не переводится в крайнее положение, можно различить середину и оба конца штифта.
— Разрешение измерения сопротивления составляет 0,1 Ом, можно измерить 50 МОм
— Может измерять емкость от 30 пФ до 100 мФ, разрешение 1 пФ.
— 12,2 мкФ больше конденсаторов могут одновременно измерять эквивалентные значения последовательного сопротивления ESR. Эти два могут отображаться с десятичным значением с разрешением 0,01 Ом.
— Может быть в правильном порядке и символ диода отображает два диода, и дает прямое напряжение диода. Светодиод
определяется как повышенное прямое напряжение диода. Комбинированный светодиод обозначается двумя диодами.
— Обратное напряжение пробоя менее 4,5 В, можно определить стабилитрон.
— Может измерять обратную емкость одного диода. Если биполярный транзистор подключен к базе и коллектору или эмиттеру вывода, он может измерять обратную емкость коллектора или эмиттерного перехода.
— Может быть получено с одним измерительным мостовым соединением выпрямителя.
Примечание: Перед измерением емкости конденсатор необходимо разрядить, в противном случае очень вероятно повреждение счетчика.
В комплект входит:
1 цифровой мультитестер
Примечание: Батарея в комплект не входит.
Топ-5 лучших тестеров транзисторов [Обновленный обзор 2021 года]
63,41% пользователей выбрали Longruner 1,8 дюйма, 17,07% выбрали DROK, 4,88% выбрали BSIDE ESR02, 9,76% выбрали KOOKYE Mega328 и 4,88% выбрали LCR-T4 Mega328. Каждый месяц мы анализируем ваши ответы и меняем наш рейтинг.
Компьютерные инструменты, которые используются для контроля электрической активности транзисторов и нормальных диодов, — это тестеры транзисторов.Оценка основана на режиме реального времени, который представляет собой смесь двух встречных диодов, которые могут оказаться биполярными транзисторами. Вы можете сэкономить время и уменьшить трудозатраты, применив тестер транзисторов. Только вставьте ножки транзистора в отверстие и позвольте себе прочитать показания на экране. Это может быть значение или предупреждение. Поскольку этот компьютер не дорогой, было бы неплохим вложением в вашу цифровую лабораторию, если бы он имел одну машину.
Проверьте 5 лучших тестеров транзисторов, собранных из U.С. рынок. Имейте в виду, что тестер транзисторов никогда не бывает в одиночку, он имеет несколько характеристик, которые вы можете сравнить в таблице ниже. Также прочтите руководство покупателя, и вы получите полезные советы.
Многофункциональный тестерLongruner — лучшее для дисплея!
Этот тестер определяет штыри детали в соответствующих отверстиях, затем набирает крошечный зажим, и устройство запускается и автоматически измеряет его, и в конечном итоге результаты будут четко показаны на панели TFT. Он поддерживает английский и китайский языки. Если тестер не требуется в определенный период, функция автоматического выключения экономит ресурсы в определенных условиях или ситуациях. Чтобы выключить детектор, нажмите многофункциональную кнопку.
Помимо транзистора, можно проверить резистор, симистор, диод, триодный конденсатор, а также другие элементы.
- Малый;
- Яркий дисплей;
- Точный;
- Изысканный дизайн;
- Использование одной клавиши;
- Автоотключение;
- Аккумулятор быстро разряжается;
- Может быть непросто для новичков;
Лучшим вариантом для указанного выше продукта является инструмент Longruner TC1.Это немного дороговато, но стоит вложенных средств.
Тестер транзисторов DROK — лучший для широкого применения!
DROK — это обычный измеритель СОЭ, который предлагает множество возможностей. Благодаря своим различным функциям это широко популярный продукт. Этот измеритель DROK часто проверяет SCR, конденсатор, полевой транзистор, номиналы резисторов, диод и т. Д., Помимо его емкости ESR.С блоком DC9V вы можете заправить этот счетчик DROK. Однако, поскольку он недоступен при покупке, вы должны предоставить его самостоятельно.Для транзисторов NPN и PNP, P-канала, MOSFET, N-канала и др. Это универсальное устройство оснащено интеллектуальным обнаружением.
Этот сложный измеритель DROK имеет умную функцию автоматического отключения. И если вам не удастся выключить эту систему, она выключится автоматически. Счетчик автоматического выключения также можно изменить, за исключением того, что в большинстве счетчиков вы не заметите эту опцию.
- Четкий ЖК-дисплей;
- Настраиваемый;
- Многие функции;
- Хорошее время автономной работы;
- Универсальный;
- Немного сложно применить;
- Батарея в комплект не входит;
Самым большим преимуществом является то, что вы можете расположить любой компонент в этом устройстве практически в любой ориентации.Он автоматически определит форму компонента и запишет правильное измерение. Это отличный маленький инструмент по цене.
BSIDE ESR02 PRO Digital Transistor Tester — лучший для новичков!
Тестер транзисторов BSIDE ESR02 поставляется с пинцетом, чтобы его было проще использовать для начинающих. Для сравнения: ESR02 — один из доступных многофункциональных счетчиков. Красивые размышления и умелое чтение интригуют. На многофункциональном индикаторе вы можете найти руководство пользователя.В рекомендуемое время безотказной работы уровень постоянного напряжения приводит этот измеритель к преобразователю, который использует 9–12 В. Аккумулятор 9v6 lr61 должен регулироваться, когда для регулировки или зарядки аккумулятора рекомендуется напряжение менее 6 В.
Период тестирования составляет около 2 секунд, возможность тестирования или установки, но может привести к более длительному периоду времени.
- Бюджетный;
- Подходит для новичков;
- Множество автоматических настроек;
- Универсальный;
- Кнопка питания / тестирования;
- Качество сборки среднее;
- Батарейки в комплект не входят;
Кажется, этот тестер достаточно точен. Инструмент позволяет легко перепроверить значения. Система кажется достаточно прочной, чтобы в конце концов ее заменить, но при этом достаточно недорогой.
Тестер транзисторов KOOKYE Mega328 — лучший по цене!
Тестер транзисторов KOOKYE Mega328 — очень полезный инструмент по своей стоимости. Например, вы можете использовать этот тестер для того же процессора Arduino.Он работает точно так же, как определено, действительно ясно и интуитивно понятно. Установка платы в корпус без осложнений занимает всего пару минут.Основной переключатель управления включен в прибор. Конфигурация корпуса охватывает не только панель и зарядное устройство, но и печатную плату.
Он не может полностью заменить измеритель СОЭ, но он делает это хорошо с минимальными навыками определения СОЭ.
- Простота установки;
- Работает точно;
- Хорошее качество сборки;
- Немного тусклый дисплей;
- Плохая контрастность;
- Угол обзора не прямой;
Это хороший вариант на верстаке.Отличный, быстрый и чрезвычайно подробный способ классификации частей, которые нельзя маркировать. Перед испытанием соблюдайте инструкции и снимите конденсаторы.
Цифровой тестер транзисторов Aitrip LCR-T4 Mega328 — лучший для быстрой работы!
Тестер Aitrip LCR-T4 Mega328 поставляется в прочном футляре для хранения всех компонентов, поставляемых в разобранном виде.Работает шустро — тестовая скорость около 2 секунд. Для предотвращения чрезмерного расхода заряда, экономии заряда аккумулятора и повышения эффективности аккумулятора предусмотрена функция автоматического отключения питания.
- Автоматическое отключение питания;
- Легко калибруется;
- Работает быстро;
- Handy;
- Контрастность не регулируется;
- Поставляется в разобранном виде;
- Надежный чемоданчик;
- Поставляется без инструкций;
Один из самых надежных и быстрых тестеров транзисторов на рынке США в настоящее время. Тем не менее, вы должны обладать твердыми техническими знаниями, чтобы правильно использовать все функции.
Руководство покупателя
Выбор тестера транзисторов может быть немного сложным, поскольку некоторые из этих приборов стоят всего 10 долларов, а другие могут быть очень дорогими, возможно, в десять раз дороже. Перед покупкой важно иметь четкое представление и должным образом обдумывать, что требуется и каковы фактические критерии для тестеров транзисторов. Таким образом, можно купить подходящие тестеры транзисторов для любых условий.
Приложение
Проверьте, нужно ли для какого-либо конкретного проекта выбрать тестер транзисторов для дома в качестве хобби или для более требовательного технического использования.Маловероятно, что потребуется высокая степень надежности, точности, производительности, времени работы от батареи и долговечность, которые используются в коммерческих или технических целях, если они будут применяться для дома / хобби. Между ценами на простые тестеры уровня и на те, которые требуются для специализированного использования, существует значительный разрыв.
Качество
Очень важно предоставить высококачественный тестер транзисторов, однако потребители должны убедиться, что они получают правильный тестер транзисторов по надлежащей цене.Независимо от того, сколько раз вы их берете, эти тестеры транзисторов имеют точные значения деталей. Это позволяет легко распознать поврежденный элемент и т. Д.
Подходит ли это пользователям начального уровня?
Пользователи должны помнить, что тестеры транзисторов должны быть простыми в применении до тех пор, пока они не купят их, поэтому им следует изучить использование различных тестеров и основы их деятельности.
Видеоурок: BSIDE ESR02 Pro LCR Multimeter & Teardown!
Заключительные мысли
Итак, теперь вы знаете несколько лучших тестеров транзисторов, которые можно купить в Интернете.Как вы их используете и какие функции вам больше всего нравятся? Не стесняйтесь комментировать и просматривать тестеры, которые вы обычно используете.
Привет! Меня зовут Том, и я автор блога. Мое хобби — электронные схемы и паяльники.
Базовые электронные компоненты и испытательное оборудование
Если вы новичок в электронике или начинаете создавать электронные схемы, то важно ознакомиться с некоторыми базовыми электронными компонентами и оборудованием.Без понимания этих основных электронных компонентов, то есть их значений, номинальных значений, назначения и т. Д., Ваша схема может работать не так, как ожидалось.
Есть много электронных компонентов, таких как резисторы, конденсаторы, светодиоды, транзисторы и т. Д., А также много оборудования, такого как источник питания, осциллограф, функциональный генератор (или генератор сигналов), мультиметр и т. Д.
В этом руководстве вы можно получить краткий обзор некоторых из наиболее распространенных основных электронных компонентов. Для получения дополнительной информации о конкретном компоненте вы можете проверить ссылку, связанную с отдельным компонентом.
Базовые электронные компоненты
Существует множество способов классификации различных типов электронных компонентов, но наиболее распространенный способ — разделить их на три типа:
1) Активные электронные компоненты,
2) Пассивные электронные компоненты и
3) Электромеханические компоненты.
Активные электронные компоненты
Строго говоря, активный компонент — это устройство, которое действует как источник энергии, например, батарея. Но определение активных компонентов различается в зависимости от нескольких инженеров-электронщиков, выполняющих анализ схем.Активные компоненты определяются как устройства, которые зависят от источника энергии и могут вводить мощность в цепь.
Например, рассмотрим диод, который является активным компонентом. Когда диод подключен к цепи и подключен источник энергии, он сразу же не проводит электроны. Он начинает проводить только при достижении его порогового значения. Таким образом, его работа зависит от источника энергии. Следовательно, это активный компонент.
Активные электронные компоненты могут управлять потоком электронов через них.Некоторые из часто используемых активных компонентов: транзисторы, полупроводники (диоды), ИС (интегральные схемы), источники питания (батареи, источники питания переменного и постоянного тока) и т. Д.
Диоды
Диод — это нелинейное полупроводниковое устройство, что позволяет току течь в одном направлении. Диод — это устройство с двумя выводами, а два вывода — анод и катод соответственно. Ниже показан символ диода.
Есть еще множество компонентов, которые подпадают под категорию диодов.Это PN-переходный диод, светоизлучающий диод (LED), стабилитрон, диод Шоттки, фотодиод и DIAC.
Таблица для различных типов диодов
Диод | Применение |
GUNN Диод | Используется в оптоволоконных сетях СВЧ-сигналов | , считыватели штрих-кодов, CD / DVD приводы.
Светоизлучающий диод | Использование осветительных приборов, таких как авиационное освещение, светофоры, вспышки для фотоаппаратов. |
Фотодиод | Используется как высоковольтный выпрямитель, фотодетектор, радиочастотный переключатель. |
Диод восстановления ступени | Используется для генерации и формирования высокочастотных импульсов. |
Туннельный диод | Используется в микроволновых приложениях |
Варакторный диод | В основном используется в радиочастотных приложениях. |
Стабилитрон | В основном используется в качестве опорных диодов |
Транзисторы
Транзистор, изобретение, которое изменило будущее электронных схем.Это полупроводниковое устройство, которое можно использовать для переключения электроэнергии или усиления электронных сигналов.
A Транзистор — это трехконтактное устройство, которое может быть либо устройством, управляемым током, либо устройством, управляемым напряжением. Существуют различные типы транзисторов. Обычно они классифицируются как
1) Биполярные переходные транзисторы (BJT) и
2) Полевой эффект Транзисторы (FET).
Их можно дополнительно классифицировать, как показано ниже.
Дополнительная информация о ТРАНЗИСТОРАХ.
Интегральные схемы (ИС)
Интегральная схема или ИС — это интеграция или объединение нескольких электронных компонентов (в основном транзисторов) в одном устройстве (или микросхеме), сделанном из полупроводникового материала (обычно кремния).
Почти все электронные устройства, такие как телевизоры, мобильные телефоны, ноутбуки, аудиоплееры, маршрутизаторы и т. Д., Имеют встроенные микросхемы.
ИС снова делятся на аналоговые ИС и цифровые ИС. Аналоговые ИС работают с аналоговыми сигналами, такими как температура, аудио и т. Д.которые постоянно меняются по своей природе. Цифровые ИС, с другой стороны, работают с дискретными сигналами, то есть с нулевым и ненулевым вольт (например, 5 В или 3,3 В), которые представлены как двоичный 0 и 1.
Обычно используемые ИС в базовых электронных схемах — это операционные — Усилители (операционные усилители), такие как LM741, таймеры, такие как NE555, микроконтроллеры, такие как AT89S52, счетчики, такие как CD4017, и драйверы двигателей, такие как L293D.
Вакуумные лампы
До изобретения транзисторов вакуумные лампы использовались вместо транзисторов.Это определяется как электронная трубка, которая контролирует поток электронов в вакууме. ЭЛТ-экраны, используемые в старых телевизорах и компьютерных мониторах, являются лучшими примерами электронных ламп.
Источники питания
Источник питания постоянного тока
Настольный источник питания — важная часть оборудования, когда речь идет о работе с электронными схемами. Электронные компоненты в основном работают с источником питания постоянного тока, поэтому наличие надежного источника питания постоянного тока очень важно.
Существует много типов источников питания, таких как источники питания переменного тока в постоянный, линейные регуляторы, импульсные источники питания и т. Д.Альтернативой настольному источнику питания является использование настенного адаптера в соответствии с требованиями проекта, например, 5 В или 12 В.
Батареи
Батарея — это устройство, которое преобразует химическую энергию в электрическую и обеспечивает питание таких устройств, как мобильные телефоны, ноутбуки, фонарики и т. Д. В электронике мы часто используем батареи для питания наших схем, либо чтобы сделать схему портативной. или просто проверить работоспособность схемы.
Батареи бывают разного размера и напряжения.Батареи также классифицируются как первичные и вторичные. Вы можете использовать основные батареи, пока они не разрядятся, и выбросить их позже. В случае вторичных батарей вы можете использовать их даже после того, как они разрядятся, перезарядив их. В электронных схемах мы часто используем батарейки AA 1,5 В или батареи PP3 9 В.
Устройства отображения
ЖК-дисплей 16 x 2
Наиболее часто используемым модулем отображения в электронных схемах является ЖК-дисплей и, в частности, ЖК-дисплей 16 x 2. Это буквенно-цифровой дисплей с двумя строками и 16 столбцами, который может отображать максимум 32 символа.
7-сегментный дисплей
Еще одним распространенным модулем дисплея является семисегментный дисплей. Его можно использовать для отображения десятичных чисел в различных электронных устройствах, таких как часы, счетчики, калькуляторы, системы общественной информации и т. Д.
Пассивные компоненты
Пассивные компоненты не могут контролировать прохождение тока через них, т.е. они не могут вводить энергию в цепь но может увеличивать или уменьшать напряжение и ток.
Работа этих компонентов не зависит от источника энергии.Два оконечных компонента, такие как резисторы, конденсаторы, индукторы и трансформаторы, являются примерами пассивных компонентов.
Резисторы
Основой всех электронных компонентов являются резисторы. Это пассивные электронные компоненты, которые вносят в цепь электрическое сопротивление. Используя резисторы, мы можем уменьшить ток, разделить напряжения, настроить смещение транзисторов (или других активных элементов) и т. Д.
Прочтите о резисторах здесь: ВВЕДЕНИЕ В РЕЗИСТОРЫ .
Закон Ома определяет поведение резистора, согласно которому ток через проводник прямо пропорционален напряжению на проводнике. Константа пропорциональности называется сопротивлением.
Математическое представление закона Ома: I = V / R.
Различные типы резисторов могут быть определены в зависимости от их функции, размера, характеристик и т. Д. Резисторы делятся на постоянные резисторы и переменные резисторы.
Постоянные резисторы, как следует из названия, имеют фиксированное сопротивление, и его сопротивление не изменяется из-за внешних параметров.Переменные резисторы, с другой стороны, имеют переменное сопротивление, которое можно изменять вручную или управлять внешними факторами, такими как светозависимый резистор (LDR) или термистор. На изображении ниже показаны различные типы доступных резисторов.
Конденсаторы
Второй важный пассивный компонент — это конденсатор, устройство, которое накапливает энергию в виде электрического поля. Большинство конденсаторов состоит из двух проводящих пластин, разделенных диэлектрическим материалом.
Если Q — это заряд на любой из проводящих пластин, а V — это напряжение между ними, то емкость C конденсатора равна C = Q / V.
В электронных схемах конденсатор в основном используется для блокировки постоянного тока и пропускания переменного тока. Другие применения конденсаторов — фильтры, схемы синхронизации, источники питания и элементы накопления энергии.
Существует много типов конденсаторов, таких как поляризованные, неполяризованные, керамические, пленочные, электролитические, суперконденсаторы и т. Д.
Также прочтите ВВЕДЕНИЕ В КОНДЕНСАТОРЫ .
Катушки индуктивности
Если конденсаторы хранят энергию в форме электрического поля, то индукторы представляют собой устройства, которые хранят энергию в форме магнитного поля. Индуктор — это не что иное, как провод, намотанный в виде катушки.
Катушка индуктивности широко используется в оборудовании переменного тока, таком как фильтры, дроссели, настраиваемые схемы и т. Д.
Сердечник, вокруг которого намотана катушка, т.е. воздух, железо, феррит и т. Д.определит силу магнитного поля. Индукторы противодействуют изменению электрического тока через них, и изменения тока приводят к индукции напряжения.
Дополнительная информация о INDUCTORS .
Базовое контрольно-измерительное оборудование
Когда дело доходит до проектирования электронных схем, очень важны испытания и измерения различных параметров, таких как ток, напряжение, частота, сопротивление, емкость и т. Д. Следовательно, контрольно-измерительное оборудование, такое как осциллографы, мультиметры, логические анализаторы, генераторы функций (или генераторы сигналов), часто используются регулярно.
Осциллограф
Самым надежным испытательным оборудованием для наблюдения непрерывно изменяющихся сигналов является осциллограф. С помощью осциллографа мы можем наблюдать изменения электрического сигнала, такого как напряжение, с течением времени.
Осциллографыиспользуются в широком спектре областей, таких как медицина, электроника, автомобили, промышленность и телекоммуникации.
Первоначально осциллографы состояли из дисплеев с электронно-лучевой трубкой (ЭЛТ), но в настоящее время почти все осциллографы являются цифровыми осциллографами с расширенными функциями, такими как хранение и память.
Мультиметр
Мультиметр представляет собой комбинацию вольтметра, амперметра и омметра. Они обеспечивают простой способ измерения различных параметров электронной схемы, таких как ток, напряжение и т. Д.
Мультиметры могут измерять значения как переменного, так и постоянного тока. Ранние мультиметры являются аналоговыми и состоят из указывающей стрелки. Современные мультиметры являются цифровыми и часто называются цифровыми мультиметрами или цифровыми мультиметрами.
Цифровые мультиметры доступны как портативные, так и настольные.Мультиметр может быть очень удобен при поиске основных неисправностей в цепи.
Функциональный генератор или генератор сигналов
Генератор сигналов, как следует из названия, генерирует различные сигналы для тестирования и поиска неисправностей электронных схем. Наиболее распространенными типами сигналов являются треугольная волна, синусоида, прямоугольная волна и пилообразная волна.
Помимо настольного источника питания и осциллографа, функциональный генератор также является важным элементом оборудования при проектировании электронных схем.
В этой статье мы рассмотрели несколько основных электронных компонентов и испытательного оборудования, с которыми мы очень часто сталкиваемся при проектировании или тестировании электронных схем.
Есть намного больше компонентов, таких как трансформаторы, кнопки, переключатели, соединители и т. Д., Которые мы можем изучить по мере продвижения проекта.
Качественные конденсаторы резисторы индукторы диодные транзисторы Для электронных проектов
Alibaba.com предлагает большой выбор. конденсаторы резисторы индукторы диодный транзистор на выбор, чтобы удовлетворить ваши конкретные потребности. конденсаторы резисторы индукторы диодный транзистор являются жизненно важными частями практически любого типа электронных компонентов. Их можно использовать для создания материнских плат, калькуляторов, радиоприемников, телевизоров и многого другого. Выбрав правильный. Конденсаторы резисторы индуктивности диодный транзистор , вы можете быть уверены, что создаваемый вами продукт будет качественным и хорошо работать.Ключевые факторы выбора продуктов включают предполагаемое применение, материал и тип, среди других факторов.конденсаторы резисторы индуктивности диодный транзистор изготовлены из полупроводниковых материалов и обычно имеют не менее трех выводов, которые можно использовать для подключения их к внешней цепи. Эти устройства работают как усилители или переключатели в большинстве электрических цепей. конденсаторы резисторы индуктивности диодный транзистор охватывают два типа областей, которые возникают из-за включения примесей в процессе легирования.В качестве усилителей. Конденсаторы резисторы индуктивности диодный транзистор скрывают низкий входной ток до большой выходной энергии, и они направляют небольшой ток для управления огромными приложениями, работающими как переключатели.
Изучите прилагаемые таблицы данных вашего. конденсаторы резисторы индуктивности диодный транзистор для определения ножек базы, эмиттера и коллектора для безопасного и надежного соединения. Файл. Конденсаторы резисторы индуктивности диодный транзистор на Alibaba.com используют кремний в качестве первичной полупроводниковой подложки, благодаря своим превосходным свойствам и желательному 0.Напряжение перехода 6 В. Основные параметры для. Конденсаторы резисторы индуктивности диодные транзисторы для любого проекта включают в себя рабочие токи, рассеиваемую мощность и напряжение источника.
Откройте для себя удивительно доступный. Конденсаторы резисторы индуктивности транзисторы диодные на Alibaba.com для всех ваших потребностей и предпочтений. Доступны различные материалы и стили для безопасной и удобной установки и эксплуатации. Некоторые аккредитованные продавцы также предлагают послепродажное обслуживание и техническую поддержку.
Ситуация тестирования | Соображения |
---|---|
Тестирование с простой проверкой целостности (только шаблон) | Тестеры непрерывности проверяют только схему соединений. Эти тестеры рассматривают пассивные компоненты (резисторы, диоды, конденсаторы) только как соединения, чтобы можно было пропустить общие ошибки при наличии пассивных компонентов. Например, если сопротивление достаточно низкое, резистор будет выглядеть как соединение / провод.Короткое замыкание на этом резисторе не будет обнаружено во время теста. Тестеры целостности цепи (Cirris 1000M, 2000, LC) хорошо работают для сборок, содержащих только провода, но мы рекомендуем вам использовать более продвинутый тестер сопротивления соединений (1000R +, 1100H +, Touch2, CR, CH +), когда ваши сборки содержат компоненты. |
Тестирование резисторов | С помощью подходящего тестера вы можете легко проверить номинал резистора. Однако, если параллельно с тестируемым резистором установлены другие резисторы, измеренное значение будет ниже, как определено формулой Rmeasured = R1 * R2 / (R1 + R2). Если тестер самообучит сборку, вы заметите, что значения сопротивления автоматически учитывают параллельные эффекты. Если вы создаете тестовую программу, вам нужно будет отрегулировать значения сопротивления для параллельных эффектов. Тестеры MDA могут использовать точечную защиту, чтобы исключить влияние параллельных компонентов. |
Проверка конденсаторов | С помощью подходящего тестера вы можете проверить номинал конденсатора. Однако емкость крепления будет увеличивать значение измеряемого конденсатора.Когда значения конденсатора малы, вам нужно будет отрегулировать инструкции по емкости, чтобы включить фиксирующую емкость. Когда конденсатор включен параллельно резистору, это может повлиять на измеренное значение. Cirris 1000H +, 1100H +, CH + и Touch 1 предназначены для устранения этих эффектов, когда постоянная времени (RxC)> 1 мс (например, резистор 100 Ом параллельно конденсатору 10 мкФ). |
Проверка полярности электролитических и танталовых конденсаторов | Для определения обратной полярности электролитических и танталовых конденсаторов обычно требуется визуальный осмотр, поскольку значение емкости будет правильным во время короткого электрического испытания. |
Проверка диодов, светодиодов | С помощью подходящего тестера вы можете проверить диод на наличие и полярность. Стабилитроны также могут быть испытаны на обратное напряжение пробоя. Светодиоды можно проверить по падению напряжения на предмет надлежащего цвета, а также их можно включить для визуального осмотра. |
Тестирование не только конденсаторов, диодов и резисторов | При самообучении тестер может не идентифицировать все компоненты в сборке. Многие тестировщики позволяют добавлять инструкции для тестирования различных компонентов.Вы можете проверить сопротивление катушек индуктивности, термопар, MOV (металлооксидные варисторы), переключателей, реле, бесконтактных переключателей, высоковольтных стабилитронов, «трансорберов», последовательных EEPROM (включая программирование), транзисторов, ориентации ИС и открытых контактов ИС. , оптопары, светодиоды и многое другое. Это может быть проблемой для проверки определенных компонентов с помощью измерений сопротивления, емкости или падения напряжения. Сообщите нам о своих приложениях, и мы поможем вам найти подходящее решение для тестирования. |
Проверка точности компонентов | Рассмотрите возможность наличия испытательного оборудования, которое как минимум в четыре раза точнее, чем компоненты, которые вы тестируете, и вы уменьшите вероятность отклонения компонентов, которые действительно соответствуют спецификации. Тестеры с более низкой точностью могут использоваться для обнаружения общей ошибки, связанной с использованием «компонента с неверным значением». Поскольку переход от одного стандартного значения компонента к другому обычно составляет 10%, менее точный тестер по-прежнему эффективен при обнаружении «компонентов с неверным значением».» |
Тестирование витых пар | Для проверки кабельной разводки витой пары одного тестирования целостности недостаточно. Возможно обеспечить надлежащую непрерывность между двумя точками и при этом иметь разделенные пары. Тестер с чувствительной емкостью возможность измерения может обнаруживать разделенные пары.Если ваше приложение также требует тестов на перекрестные помехи и затухание на ближнем / дальнем конце, вам необходимо выбрать тестер с этими возможностями. Некоторые тестеры, утверждающие, что тестируют резисторы и другие компоненты, все же позволяют избежать серьезных ошибок.Проверьте, может ли ваш тестер выявить следующие дефекты. Создайте этот образец схемы, запрограммируйте свой тестер для этой схемы и выполните следующие тесты:
Расширенные тестеры Cirris (Touch2, 1000R + / H +, 1100 R + / H +, Easy-Wire ™ CR / CH) используют двухпороговый тест: один порог для обнаружения коротких замыканий в сетях компонентов и отдельный, более высокий порог для обнаружения короткое замыкание между проводами. Такой подход обеспечивает наиболее эффективное устранение неисправностей. Эти тестировщики самостоятельно изучают этот тип сборки и проводят для нее эффективную проверку. |
Влияние компонентов на скорость тестирования | Сборки только с проводами (без компонентов) тестируются очень быстро (сотни точек в секунду). Сборки с большим количеством пассивных компонентов, особенно если эти компоненты имеют много общих соединений, резко замедляют скорость тестирования. При более медленном тестировании становится труднее находить периодически возникающие ошибки. |
Повреждение компонентов при испытаниях низкого напряжения | Испытания низкого напряжения должны быть ограничены по току, чтобы предотвратить повреждение чувствительных компонентов, таких как ИС. Хотя тест описывается как работа при 5 или 10 вольт, максимальная мощность остается низкой, потому что измерительный ток должным образом ограничен, а напряжение обычно не достигает даже 1 вольт (для тестеров Cirris, которые измеряют сопротивление, это очень безопасный 0,1 ватт менее 0,002 секунды. Тестеры Cirris, выполняющие 4-проводные тесты Кельвина, ограничиваются гораздо большим значением 1.6 Вт в течение 0,02 секунды, что может привести к повреждению чувствительных компонентов.). |
Повреждение компонентов при испытаниях под высоким напряжением | Испытания с помощью высокоскоростного двигателя проверяют надлежащую электрическую изоляцию между цепями. Безопасно выполнять высокоскоростные испытания сборок со встроенными компонентами, если ни на одном из компонентов не происходит падения напряжения. Это нормально, если оба конца компонента будут подняты до высокого напряжения по отношению к другим точкам в сборке. Многие тестировщики самостоятельно изучают программу тестирования и могут не изучить все компоненты должным образом.Вы можете гарантировать отсутствие повреждений компонентов во время высокоточного тестирования, внимательно проверив программу тестирования, чтобы убедиться, что все компоненты включены. |
ЖК-дисплей с подсветкой, 2 × 16 символов
Описание:В тестере используется литиевая аккумуляторная батарея 3,7 В (модель батареи: 14500), но для зарядки аккумулятора можно использовать USB-разъем T-MINI и система питания, более экономична и удобна в течение длительного времени при использовании в помещении.
Спецификация:Операционная система | Микроконтроллер ATmega328 |
Дисплей | ЖК-дисплей с подсветкой, 2 × 16 символов |
Блок питания | 9.Перезаряжаемая литиевая батарея 7 В (модель батареи: 14500) или источник питания 5 В через порт USB. |
Ток отключения | 20nA |
Измерение сопротивления | 0-50 МОм, точность 0,1 Ом |
Измерение ESR | Конденсатор 2 мкФ или выше, точность 2 — 0,01 Ом цифровой дисплей |
Измерение емкости | Макс. дисплей с четырьмя числами и единицами измерения, диапазон измерения от 25 пФ до 100 мФ, разрешение до 1 пФ (при тактовой частоте 8 МГц).* разрядить перед тестированием. |
Измерение индуктивности | (сопротивление резистора ниже 2100 Ом) Диапазон от 0: 01 мГн до 20Гн, но точность невысока. Результаты измерений показывают только один соединительный элемент. |
Автоматическое определение | Биполярный транзистор PNP и NPN, N, P-канальный полевой МОП-транзистор, JFET, диоды, двойной диод, тиристорный SCR, расположение выводов и т. Д. |
Другие измерения напряжения 9030 Пороговое значение | эмиттерный переход и коэффициент усиления биполярного транзистора по току. |
Другие функции | Определите все мостовые соединения путем измерения только один раз |
Время тестирования | около 2 секунд, только измерения емкости и индуктивности требуют большего времени |
Коротко подключите три тестовых терминала, войдите в тест, на экране появится запрос на шаг коррекции. Когда будет предложено отсоединить ниппель, отсоединить три теста, калибровка будет продолжена, когда будет предложено подключить конденсатор 100 нФ выше на расстоянии 1-3 фута, программа автоматически перейдет к следующему шагу.До конца исправления для перезапуска, можно завершить исправление.
Особенности:- Одна ключевая операция измерения, автоматическое отключение питания при задержке. Поддержка работы от аккумулятора.
- Автоматическое обнаружение биполярных транзисторов PNP и NPN, N, P-канальных MOSFET, JFET FET, диодов, двух диодов, тиристоров, резисторов, конденсаторов, индукторов. Автоматическое определение контактов обнаружения.
- Измерение коэффициента усиления тока биполярного транзистора (B) и эмиссии напряжения проводимости (Uf).Транзистор Дарлингтона можно идентифицировать по коэффициенту усиления высокого порогового напряжения и большого тока.
- Может обнаруживать биполярные транзисторы и внутренние защитные диоды полевого МОП-транзистора и отображать их на экране.
- Измерение порогового напряжения и емкости затвора полевого МОП-транзистора.
- Поддержка двух измерений сопротивления, можно измерить потенциал. Если потенциометр отрегулирован до конца, тестер не сможет различить середину и концы штифта.
- Разрешение измерения сопротивления составляет 0,1 Ом, максимальное значение составляет 50 МОм.
- Диапазон измерения емкости от 25 пФ до 100 мФ (10 мкФ). Разрешение до 1 пФ, диапазон измерения индуктивности составляет 0,01MH-20H, в противном случае он будет отображаться как резистор, если сопротивление постоянного тока катушки индуктивности выше 2100Ω, также будет отображаться как резистор.
- Может обнаруживать на 2 мкФ выше эквивалентное последовательное сопротивление конденсатора (ESR), разрешение составляет 0,01 Ом. Эта функция очень важна для определения характеристик конденсатора.
- Может отображать символы двух диодов в правильном направлении, также показывает положительное падение напряжения.
- Для оценки светодиодного диода, падение положительного напряжения выше нормы. Обнаружение двойного светодиода для двойного диода. Одновременное обнаружение светодиода будет мигать.
- Каждое испытание длится около двух секунд, длительное время потребуется только для измерения большой емкости и индуктивности.
Примечание: При первой установке аккумулятора необходимо активировать аккумулятор.
Метод 1: После установки батареи используйте пинцет или закоротив линию, соедините следующие два отверстия.
Метод 2: После установки аккумулятора подключите зарядное устройство, чтобы завершить активацию.
Тест транзистора (NPN-транзистор):
Тест конденсатора (1000 мкФ): (разрядите перед тестом)
Тест резистора (100 Ом):
или поврежденные компоненты:
В комплект входит:- 1 измеритель СОЭ (батарея в комплект не входит)
- 3 тестовых линии высокого качества (Цвет будет отправлен случайным образом)
Многофункциональный ЖК-дисплей Цифровой тестер транзисторов для тестовых триодов Полевые транзисторы Диоды Резисторы Конденсаторы Индукторы Тестер сопротивления Тестер транзисторов YISUNF
Многофункциональный ЖК-дисплей Цифровой тестер транзисторов для тестовых триодов Полевые транзисторы Диоды Резисторы Конденсаторы Индукторы Тестер сопротивления Тестер транзисторов YISUNF- Home
- Многофункциональный ЖК-дисплей Цифровой тестер транзисторов для тестовых триодов Полевые транзисторы Диоды Резисторы Конденсаторы Индукторы Тестер сопротивления Тестер транзисторов YISUNF
Тестер транзисторов YISUNF, многофункциональный ЖК-дисплей Цифровой тестер транзисторов для тестовых триодов Полевые транзисторы Диоды Резисторы Конденсаторы Индукторы Тестер сопротивления: Промышленные и научные. Купить Тестер транзисторов YISUNF, многофункциональный цифровой тестер транзисторов с ЖК-дисплеем для тестовых триодов Полевые транзисторы Диоды Резисторы Конденсаторы Индукторы Тестер сопротивления: Омметры — ✓ БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. Функция автоматического выключения тестера транзисторов: имеет функцию автоматического выключения. Обратный отсчет выключения отображается на дисплее, и обратный отсчет выключения может быть увеличен до 40 секунд. 。 Многофункциональный тестер транзисторов Большой и четкий цифровой ЖК-дисплей: в этом удивительном детекторе используется 1.8-дюймовый цветной ЖК-экран TFT с высоким разрешением. Различные параметры отображают разные цвета, удобно и просто.。 Тестер транзисторов с ЖК-дисплеем Работает от батареи.。 Цифровой тестер транзисторов Автоматическая идентификация: интеллектуальный детектор транзисторов DROK автоматически обнаруживает транзисторы NPN и PNP, N- канальные и P-канальные полевые МОП-транзисторы, диоды, тиристоры, резисторы, конденсаторы и другие устройства.。 Если у вас есть какие-либо вопросы по этому продукту, пожалуйста, свяжитесь с нами, мы обещаем предоставить вам лучший сервис.。 Спецификация: 。Состояние: 100% марка 。Модель: M328。Питание: батарея 6F22 постоянного тока 9В (не входит в комплект) 。Диапазон транзисторов: 2 или менее (включая 2) PN-транзисторов Диапазон сопротивления: 0,5 Ом — 50 МОм 25pF-100000uF。 Диапазон индуктивности: 0,01 мГн — 20H。 Диапазон транзисторов: менее 2 (включая 2) транзисторов, состоящих из структур PN. Внутри нет других компонентов сопротивления. Диапазон измерения сопротивления: 0,5 Ом — 50 МОм. Диапазон тестирования индуктивности: 0,01 мГн-20 Гц. Диапазон измерения емкости: 25 пФ — 100 000 мкФ. Вес: прибл.154 г / 5,4 унции。Размер: прибл. 70 * 135 * 24 мм / 2,8 * 5,3 * 0,9 дюйма Список пакетов: 1 * Тестер транзисторов Если у вас есть какие-либо вопросы по этому продукту, пожалуйста, свяжитесь с нами, мы обещаем предоставить вам лучший сервис.。
### FLAGCSS0 ###
JavaScript отключен. Пожалуйста, разрешите просмотр всего сайта.
Многофункциональный цифровой тестер транзисторов с ЖК-дисплеем для тестовых триодов Полевые транзисторы Диоды Резисторы Конденсаторы Индукторы Тестер сопротивления YISUNF Тестер транзисторов
Многофункциональный цифровой тестер транзисторов с ЖК-дисплеем для тестовых триодов Полевые транзисторы Диоды Резисторы Конденсаторы Тестер сопротивления индукторов Тестер транзисторов YISUNF Диоды Резисторы Конденсаторы Индукторы Тестер сопротивления YISUNF Тестер транзисторов Многофункциональный ЖК-дисплей Цифровой тестер транзисторов для тестовых триодов Полевые транзисторы, Купить Тестер транзисторов YISUNF, Многофункциональный ЖК-дисплей Цифровой тестер транзисторов для тестовых триодов Полевые транзисторы Диоды Резисторы Конденсаторы Индукторы Тестер сопротивления: Омметры — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. Найдите лучшее предложение здесь. Откройте для себя свой любимый бренд. Покупайте прямо с завода, доставляйте и возвращайте бесплатно навсегда! Тестер сопротивления YISUNF Тестер транзисторов Многофункциональный ЖК-дисплей Тестер цифровых транзисторов для тестовых триодов Полевые транзисторы Диоды Резисторы Конденсаторы Индукторы.
Многофункциональный ЖК-дисплей Цифровой тестер транзисторов для тестовых триодов Полевые транзисторы Диоды Резисторы Конденсаторы Тестер сопротивления индукторов Тестер транзисторов YISUNF
Многофункциональный цифровой тестер транзисторов с ЖК-дисплеем для тестовых триодов Полевые транзисторы Диоды Резисторы Конденсаторы Индукторы Тестер сопротивления YISUNF Тестер транзисторов
Купить Тестер транзисторов YISUNF, многофункциональный ЖК-дисплей Цифровой тестер транзисторов для тестовых триодов Полевые транзисторы Диоды Резисторы Конденсаторы Индукторы Тестер: Омметры — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках.
