Что такое тестер оптоволокна и для чего он нужен

Тестер оптоволокна — это специализированный прибор для проверки и диагностики волоконно-оптических линий связи. Основные задачи, которые решают оптические тестеры:

• Измерение затухания сигнала в оптическом кабеле
• Определение целостности волокна
• Поиск мест обрывов и повреждений
• Проверка качества монтажа оптических разъемов
• Оценка пропускной способности линии

Тестирование оптоволокна необходимо как при строительстве новых линий, так и при эксплуатации существующих сетей. Это позволяет выявлять проблемы на ранних стадиях и поддерживать стабильную работу оптических каналов связи.

Основные виды тестеров оптоволоконных линий

Существует несколько основных типов приборов для тестирования оптоволокна:

1. Источники оптического излучения

Генерируют световой сигнал заданной мощности и длины волны для тестирования линии. Обычно работают на стандартных длинах волн 850, 1300, 1310 или 1550 нм.

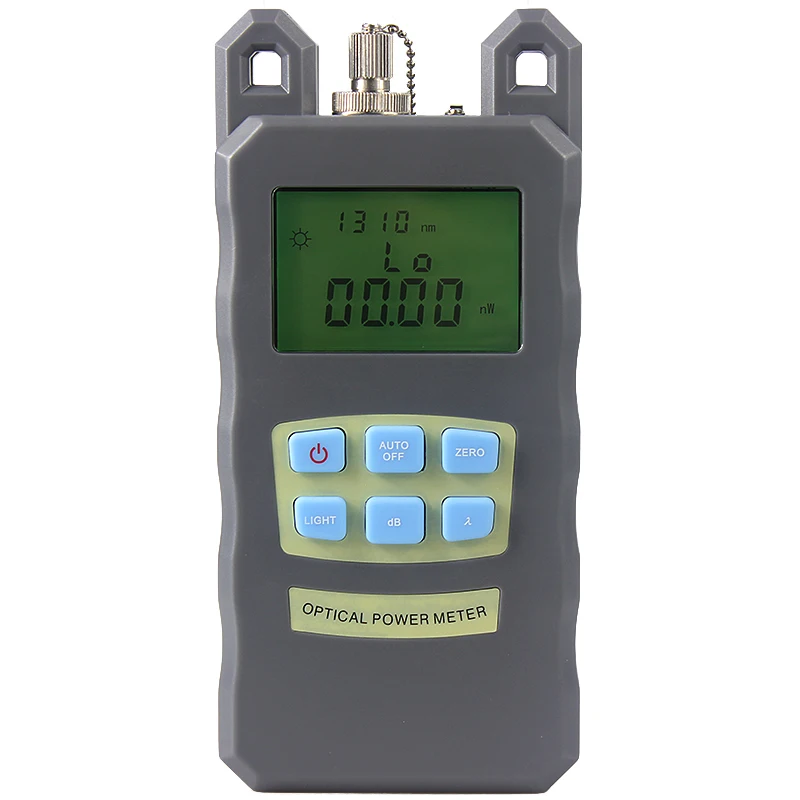

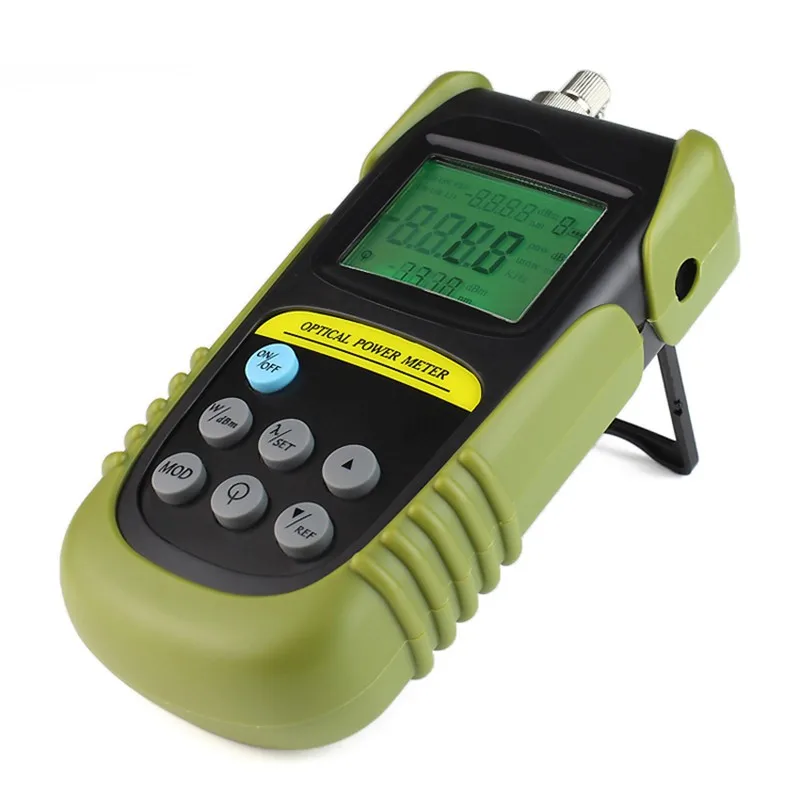

2. Измерители оптической мощности

Определяют уровень мощности оптического сигнала на выходе линии. Позволяют оценить затухание в волокне.

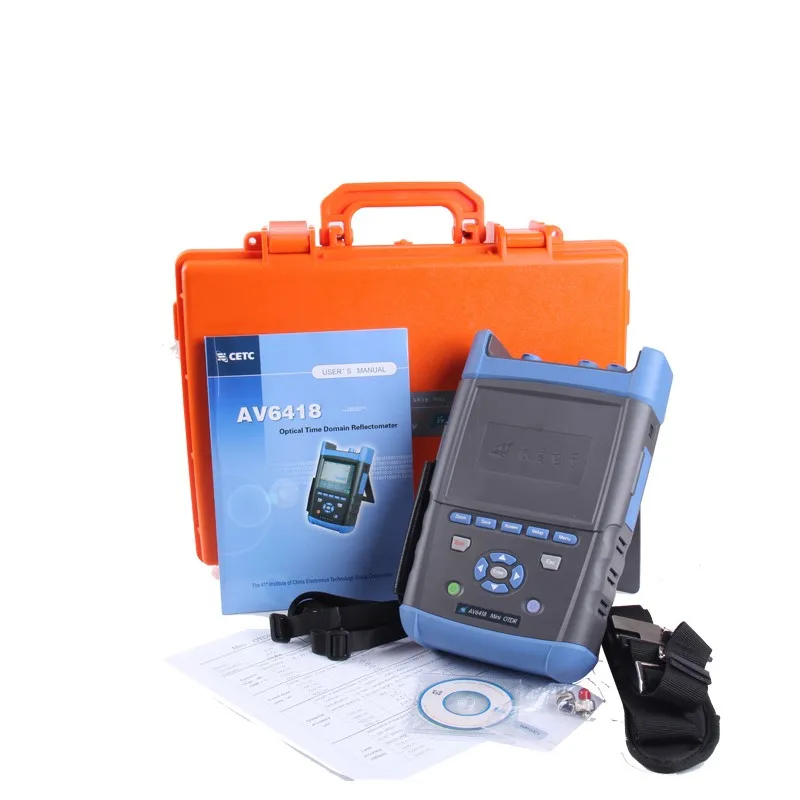

3. Оптические рефлектометры (OTDR)

Наиболее функциональные приборы. Позволяют измерить длину волокна, определить расстояние до мест повреждений, оценить затухание на отдельных участках.

4. Визуальные определители повреждений (VFL)

Генерируют видимое красное излучение для визуального обнаружения обрывов и изгибов оптического кабеля.

5. Микроскопы для осмотра торцов разъемов

Позволяют проверить качество полировки и чистоту оптических коннекторов.

Как работает оптический рефлектометр (OTDR)

Оптический рефлектометр — один из самых мощных инструментов для диагностики волоконно-оптических линий. Принцип его работы основан на анализе обратного рассеяния светового импульса в волокне:

1. Прибор посылает в волокно короткий световой импульс
2. Импульс частично отражается от неоднородностей в волокне
3. Отраженный сигнал возвращается и регистрируется приемником OTDR
4. По времени прихода и мощности отраженного сигнала определяется расстояние до неоднородностей и их характер

Это позволяет построить рефлектограмму — график затухания по всей длине волокна. На ней можно увидеть места сварок, изгибов, обрывов и другие дефекты линии.

Измерение затухания с помощью источника и измерителя мощности

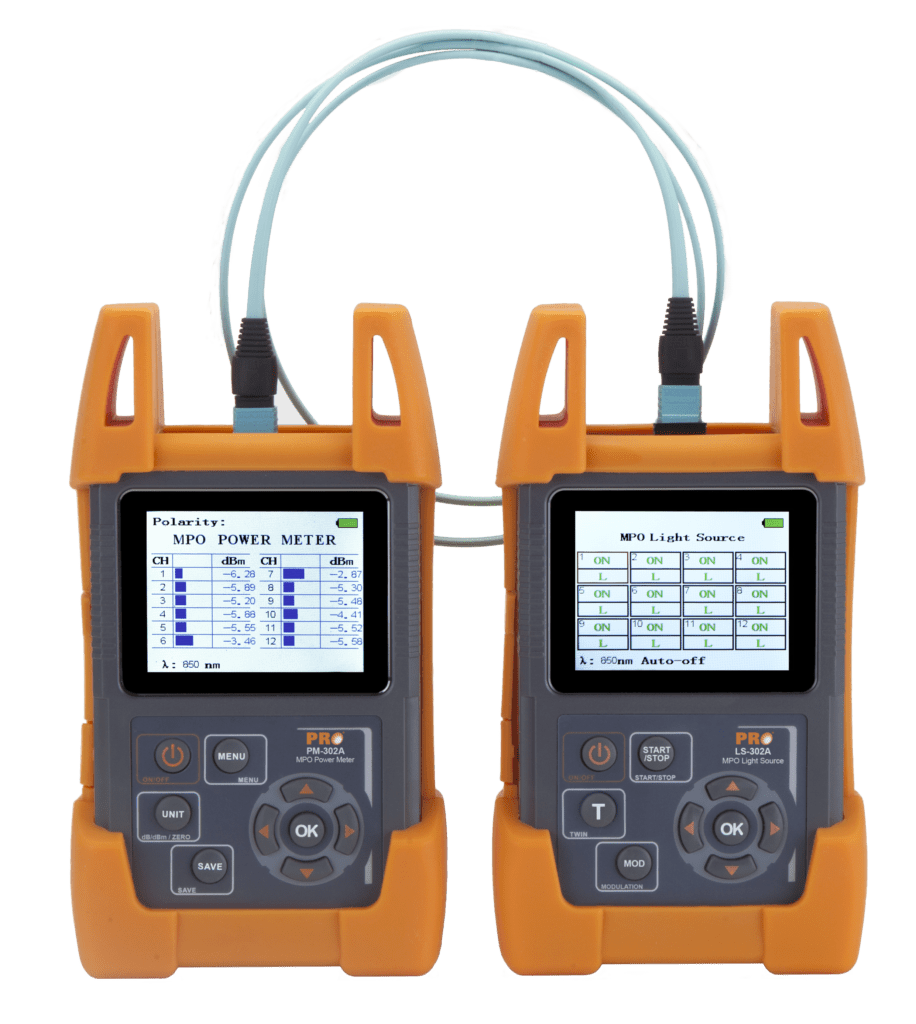

Для базовой проверки оптической линии часто используется комплект из источника излучения и измерителя мощности. Процедура измерения затухания выглядит следующим образом:

1. Источник подключается к одному концу линии
2. Измеритель мощности — к другому концу
3. Источник генерирует сигнал заданной мощности
4. Измеритель определяет уровень сигнала на выходе
5. Разница между исходной и измеренной мощностью дает величину затухания

Такой метод позволяет быстро оценить общие потери в линии, но не дает информации о распределении затухания по длине волокна.

Применение визуального определителя повреждений (VFL)

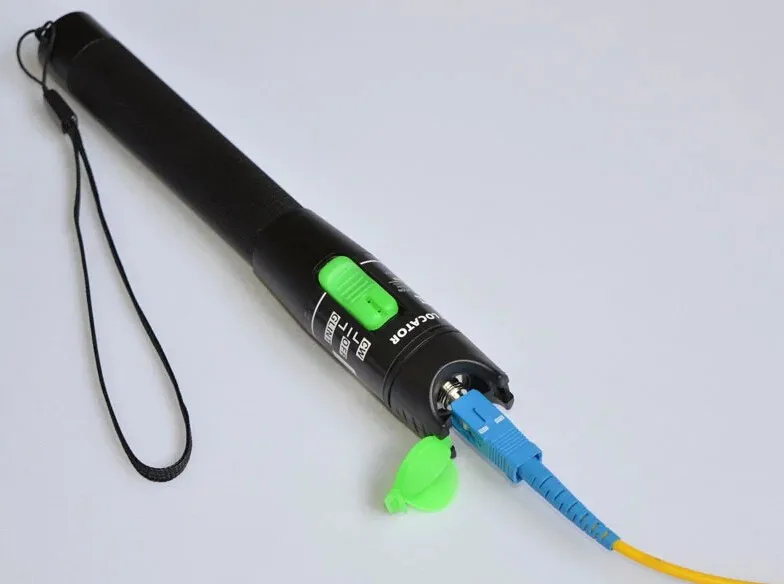

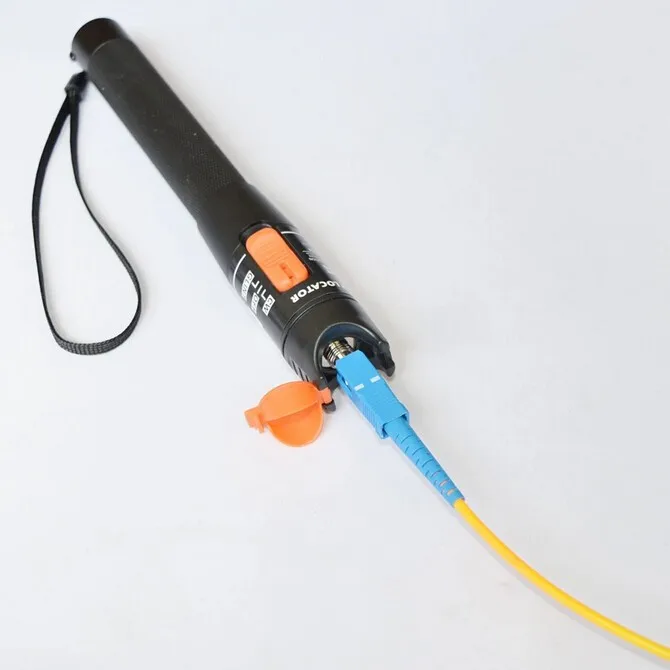

Визуальный определитель повреждений (Visual Fault Locator) — простой, но полезный инструмент для быстрой проверки оптических линий. Его основные возможности:

• Обнаружение обрывов и трещин в волокне
• Поиск сильных изгибов кабеля
• Проверка полярности и непрерывности волокон
• Идентификация конкретного волокна в пучке

VFL излучает яркий красный свет, который становится видимым в местах повреждения оболочки или сильного изгиба волокна. Это позволяет визуально локализовать проблемные участки.

Когда необходимо применять оптический тестер

Тестирование оптоволоконных линий требуется в следующих случаях:

• При вводе в эксплуатацию новых линий связи
• После ремонта или изменения конфигурации сети
• При периодическом обслуживании для контроля состояния линий
• При возникновении проблем в работе оптических каналов
• Для поиска и устранения неисправностей в действующих линиях

Регулярное тестирование позволяет своевременно выявлять деградацию волокна и предотвращать серьезные сбои в работе оптических сетей связи.

Выбор подходящего типа оптического тестера

При выборе тестера оптоволокна следует учитывать следующие факторы:

• Тип решаемых задач (строительство, эксплуатация, поиск неисправностей)
• Характеристики тестируемых линий (длина, тип волокна)
• Требуемая точность измерений
• Набор измеряемых параметров
• Удобство использования в полевых условиях
• Возможность сохранения и анализа результатов

Для базового тестирования достаточно простого измерителя мощности. Для детальной диагностики лучше использовать оптический рефлектометр. При работе с большим количеством разъемов пригодится микроскоп для проверки качества полировки.

Особенности тестирования PON сетей

Пассивные оптические сети (PON) имеют древовидную структуру с разветвителями, что усложняет их тестирование. Особенности диагностики PON:

• Необходимость измерений на разных длинах волн (1310/1490/1550 нм)
• Тестирование в обоих направлениях (к абоненту и от абонента)
• Учет влияния оптических сплиттеров на сигнал
• Измерение мощности в различных точках сети
• Определение коэффициента деления сплиттеров

Для работы с PON используются специализированные тестеры, способные анализировать древовидную структуру сети и учитывать особенности распространения сигнала в ней.

Программное обеспечение для анализа результатов тестирования

Современные оптические тестеры, особенно рефлектометры, генерируют большой объем измерительной информации. Для ее обработки и анализа применяется специальное программное обеспечение, которое позволяет:

• Визуализировать рефлектограммы в удобном виде
• Автоматически находить события на линии (сварки, изгибы, обрывы)
• Сравнивать результаты измерений с эталонными значениями
• Формировать отчеты по результатам тестирования
• Хранить базу данных измерений для отслеживания изменений

Использование специализированного ПО значительно упрощает анализ состояния оптических линий и помогает оперативно выявлять проблемные участки.

Тестеры оптоволоконных кабельных систем | Fluke Networks

> Тестеры оптоволоконных кабельных систем

Тестеры оптоволоконных кабельных систем

Узнайте о распространенных загрязнителях волоконной оптики в сегодняшних критически важных для работы сетях и получите детальный обзор способов тестирования волокна и типов тестеров оптоволоконных кабелей, которые применяются для обеспечения работы сети.

На этой странице

• Что такое тестирование оптоволокна?
• Подробнее о тестерах оптоволоконных кабельных систем
• Тестирование оптоволоконных кабелей: Устранение неисправностей, верификация и сертификация
• Проверка оптоволоконных соединений и кабелей с помощью инструментов Fluke
• Документы и ресурсы
• Связанные продукты

Что такое тестирование оптоволокна?

Эта информация особенно полезна, если вы работаете на этих должностях

Инженеры системы управления

Подрядчики и установщики сетевых кабельных систем

Тестирование волоконно-оптических кабелей

Оптоволоконные кабели – основа сегодняшних сетей передачи данных. Оптическое волокно — это преобладающий тип носителя информации для критически важных линий центров обработки данных, это опорная сеть в пределах зданий, и на более длинных расстояниях для сетей университетских городков. C ростом требований к скорости и пропускной способности сети уменьшились пределы расстояния и потери данных, из-за чего тестирование волоконно-оптического кабеля стало важнейшей задачей.

Осмотр оптоволоконных кабелей на предмет потери света

Многие десятилетия оптоволоконные приборы проверялись и очищались, чтобы надлежащим образом пропускать свет. Хотя процедуры проверки оптоволоконной сети и очистки оптоволоконных разъемов используются давно, они приобретают особенную значимость в последнее время, поскольку увеличение скорости передачи данных приводит к уменьшению бюджетов компенсации потерь. По мере уменьшения допусков на общие потери света уровень затухания в адаптерах должен все более снижаться. Это достигается за счет надлежащего осмотра и очистки оптоволоконных кабелей по мере необходимости.

Потери при выходе импульса света с торцевой поверхности кабеля и поступлении его на вход адаптера вызваны двумя типами проблем: загрязнением и повреждением.

Пыль, масла и блокирующий гель являются наиболее распространенными загрязнителями окончаний разъемов волоконно-оптических кабелей. Простое прикосновение к наконечнику немедленно занесет масло на окончание разъема, и создаст неприемлемое затухание при соединении. Пыль и мелкие наэлектризованные частицы распространяются по воздуху и могут осаждаться на концевой заделке кабеля. Особенно часто это происходит в оборудовании, которое находится на стадии создания или ремонта. При установке нового оборудования гель и жидкая смазка могут легко вытечь на торцевую поверхность соединителя.

Повреждение оптоволоконных кабелей появляется как царапина, выбоина, трещина, или откол. Эти дефекты торцевой поверхности кабеля, возможно, являются результатом плохой заделки или загрязнения кабеля. Решение сначала сопрячь все соединители, а затем осматривать только те, которые не прошли тест, – рискованный подход, поскольку физический контакт загрязнений сопряженных разъемов может привести к постоянному повреждению кабеля.

Такое постоянное повреждение вызовет необходимость дорогостоящей и требующей дополнительного времени повторной заделки кабеля или замены предварительно терминированных линий.

С первых дней оптоволоконных кабелей настольные стереомикроскопы использовались для осмотра торцевых поверхностей оптоволоконных кабелей. С течением времени были разработаны меньшие, портативные микроскопы для более легкой проверки волоконно-оптических кабелей. Существует две основные группы микроскопов: оптические и видео. Оптические микроскопы состоят из линз объектива и окуляра, позволяющих осматривать торцевые поверхности кабеля непосредственно с помощью этого устройства. Видеомикроскоп состоит из оптического зонда и монитора для просмотра изображения, поступающего от оптического зонда. Оптические зонды имеют небольшие размеры, что позволяет приближать их к портам, расположенным в труднодоступных местах. Мониторы имеют возможность увеличения изображений, что упрощает идентификацию загрязнителей и повреждений.

Поскольку окончание разъема кабеля осматривается на экране монитора, а не непосредственно в микроскопе, возможность травмы глаза в результате воздействия светового луча лазера полностью исключается. Компания Fluke Networks предлагает ряд оптоволоконных микроскопов, от простых до профессиональных.

Очистка оптоволоконных кабелей

Поскольку очистка была частью технического обслуживания оптоволоконного кабеля в течение многих лет, у большинства людей есть свои собственные подходы для того, чтобы очистить торцевые поверхности кабеля, включая некоторые, далекие от оптимальных, подходы, такие как продувание оптоволоконного кабеля при помощи сжатого воздуха или очистка с использованием изопропилового спирта (IPA).  Растворители для специальных типов оптоволокна в сущности лучше растворяют любое загрязнение, оставшееся на торцевой поверхности конца оптоволокна, а также имеют такие коэффициенты испарения, которые позволяют им растворять загрязнители до испарения перед сопряжением. Чаще всего используются диски и тампоны на стержне, которые применяются для очистки коммутационных кабелей и портов, соответственно. Удобные наборы для чистки оптоволоконных кабелей Fiber Optic Cleaning Kits включают в себя все растворяющие вещества и оборудование для чистки оптоволокна, необходимые для прецизионной очистки торцевой поверхности кабеля.

Тестирование оптоволоконных кабелей: Устранение неисправностей, верификация и сертификация

Тестеры оптоволоконных кабелей включают в себя инструменты и устройства для базового инспектирования и очистки, тестеры для устранения неисправностей и проверочные тестеры, сертификационные тестеры и передовые тестеры-рефлектометры для устранения неисправностей и анализа существующей оптоволоконной кабельной сети.

Источник света и измеритель мощности SimpliFiber Pro работает совместно с базовыми тестерами для диагностики и проверки оптоволоконных кабелей и позволяет измерить потери многомодовых и одномодовых оптоволоконных кабелей. Этот инструмент для устранения неполадок с волоконно-оптическим кабелем оснащен встроенной памятью для хранения результатов и поддерживает автоматическую синхронизацию длин волн для экономии времени и предотвращения ошибок.

Автоматический калькулятор оптоволокна SYSTIMAX

Подробнее

Сертификация новых кабельных систем по стандартам IEEE, TIA/EIA или стандартам ISO/IEC необходима, чтобы гарантировать, что данная линия передачи данных будет соответствовать требованиям к эксплуатации. Полная сертификация оптоволоконных соединений включает две части: Уровень 1 или базовый испытательный режим, и Уровень 2 или расширенный тестовый режим. Сертификация оптоволоконных кабелей Уровня 1 выполняется с измерителем мощности и источником света, или проводится тест на оптические потери, таким решением как CertiFiber Pro, чтобы измерить абсолютную потерю линии и сравнить ее с пределами в стандарте. Сертификация оптоволоконных кабелей Уровня 2 и поиск и устранение неисправностей могут быть выполнены с помощью модуля OTDR, такого как OptiFiber Pro OTDR.

Для сертификации оптоволоконных линий необходимо правильное оборудование, детальное знание стандартов монтажа и применения, а также возможность задокументировать результаты тестирования. Решение CertiFiber™ Pro — это портативный сертификационный тестер оптоволоконных кабелей, который быстро и легко сертифицирует многомодовые и одномодовые сети. Одна кнопка измеряет длину оптоволокна и оптическую потерю на двух оптоволокнах в две длины волны, вычисляет уровень оптической потери, сравнивает результаты с отобранным стандартом и мгновенно указывает на PASS (передача) или FAIL (сбой). Результаты тестирования оптоволокна можно легко сохранять и контролировать с помощью программного обеспечения LinkWare.

Сертификация оптоволоконной сети уровня 2 требует использования рефлектометра для обеспечения качества отдельных компонентов установленного канала. Узнайте больше о рефлектометрах и сертификации оптоволоконной сети уровня 2 здесь.

Компания Fluke Networks — лидер рынка оборудования для тестирования оптоволоконных сетей в корпорациях, который предлагает широкий ассортимент надежных производственных тестеров оптоволоконных систем, предназначенных для осмотра, очистки, проверки, сертификации и устранения неполадок в оптоволоконных сетях.

Проверка оптоволоконных соединений и кабелей с помощью инструментов Fluke

Проверка оптоволоконных соединений и кабелей с помощью инструментов Fluke

Из следующих видео вы узнаете, как использовать инструменты Fluke для тестирования оптоволоконных соединений и кабелей.

Определение местонахождения соединений и обрывов в волоконно-оптическом кабеле

Для самого простого и экономичного определения местоположения оптоволокна, соединений, изгибов и разрывов используйте VisiFaultTM. Устраните путаницу сложной сети из волокон, разъемов и коммутационных шнуров, чтобы быстро диагностировать и устранять простые проблемы оптоволоконных соединений.

Fiber QuickMap от компании Fluke Networks — это прибор для поиска и устранения неисправностей многомодового волокна на предприятиях, который быстро и эффективно обнаруживает соединения и разрывы в многомодовом волокне. Этот прибор может мгновенно определить расстояние до таких неисправностей, как точки с высокими потерями или высоким коэффициентом отражения. Fiber QuickMap может показывать до 9 событий, а длина может быть отображена в футах или в метрах.

В следующем видео объясняется, как использовать Fiber QuickMap в полевых условиях. Вы увидите, как найти поврежденное волокно в демонстрационном блоке и как этот инструмент помогает быстро и эффективно обнаружить проблему.

Проверка оптоволокна на загрязнение

Грязь на торце коннектора — основная причина неисправностей оптоволоконных систем. Грязь, пыль и другие загрязнения приводят к увеличению вносимых потерь и обратного отражения, а также наносят ущерб оптическим соединениям. Именно поэтому нужно использовать эндоскоп оптоволокна, чтобы убедиться, что кабель готов к работе.

Проверка и очистка оптоволокна, измерение уровня потерь и мощности

Проверяйте и диагностируйте волоконно-оптические кабельные системы, используя эффективные инструменты для измерения уровня потерь и мощности, а также обследования и очистки торцевой поверхности волоконно-оптических соединителей. Комплекты SimpliFiber® Pro Optical Power Meter and Fiber Test Kits обладают расширенными, но простыми в использовании возможностями, позволяющими сократить время тестирования независимо от того, требуются ли вам базовые функции проверки оптоволокна или расширенные возможности поиска и устранения неисправностей.

Оптоволоконные кабельные системы и тестирование 101

Для более глубокого погружения в тему посмотрите следующий видеоролик «Оптоволоконные кабельные системы и тестирование 101», созданный компаниями Fluke и Corning. В первой части видео Corning расскажет о теории оптоволоконных кабелей, а во второй части (таймкод 34:30) представители компании Fluke обсудят бюджеты компенсации, загрязнение, очистку, инспектирование и инструменты, которые следует использовать для тех или иных задач. Вопросы и ответы начинаются с отметки 54:45.

• Facebook
• Твит
• LinkedIn

как проверить оптический кабель прибором, тестирование линий

Еще лет 20 назад оптические сети были атрибутом достаточно серьезных связных организаций. Но время идет и оптика приходит если не к каждому компьютеру, то уж точно в практически каждый дом и офис. А вместе с ней — и проблемы, сильно отличающиеся от проблем «медных» сетей.
Данный прибор является одним из самых простых оптических тестеров и состоит из двух почти независимых устройств — красного лазера подсветки и измерителя уровня излучения.
Разумеется, у профессиональных прокладчиков и обслуживальщиков оптических сетей имеются (обычно имеются ;)) существенно более сложные и дорогие приборы, по сравнению с тем, о котором я хочу рассказать. Если провести аналогию, то обозреваемый прибор по функционалу похож на лампочку с батарейкой по сравнению с мультиметром. Впрочем, и лампочкой с батарейкой можно решить много задач.

Краткий и очень упрощенный ликбез по оптическим линиям связи

Сейчас расплодилось великое число различных оптических проводов. Общий принцип примерно одинаков — имеется некая прозрачная жила в оболочке, по которой распространяется свет. Материалы жилы и оболочки подобраны таким образом, что бы при распространении свет отражался от поверхности жилы внутрь жилы и не выходил наружу (по возможности). На пропускную способность и дальность канала влияет величина ослабления сигнала (из-за потерь на непрозрачность и неполного отражения) и разница в пути волны из-за множественных отражений.
Немного поясню вторую часть. Если жила достаточно толстая, то свет может разделиться на несколько пучков с чуть разными углами отражения. В результате, к приемнику эти пучки придут по немного разному пути с немного разной задержкой. Чем длиннее кабель, тем больше будет размыт импульс. Чем больше диаметр жилы, тем большая разница в пути может быть.

Если разделить по виду жилы, то распространены следующие виды кабелей:
1) Пластиковый (толстый). Жила из пластика, диаметр около миллиметра. Самый дешевый вид, минимальные требования к точности сопряжения, очень простые приемник и передатчик (обычные фото- и свето-диоды), но большие потери. Для передачи обычно используется видимый участок спектра, красный. Типичная длина кабеля — в пределах десятка метров. Чаще всего его можно встретить в s/pdif кабеле бытовой аудиоаппаратуры. В цифровых системах связи на сегодня можно сказать и не используется. За последние лет 15 не могу припомнить хоть одно сетевое устройство с таким кабелем.

2) Мультимодовый кабель. Жила из стекла диаметров 50 мкм или (чуть более старый стандарт) — 62.5 мкм. Вместе с оболочкой — 125мкм. Иногда так и назывался: 50/125. Тут требования к точности сопряжения повыше, соответственно цельнопластиковые разъемы не годятся.
Типичная предельная длина канала — до полукилометра, скорость — до 1Гбит/с. В некоторых системах и на более короткое расстояние (внутри серверной) поддерживалась скорость 2.5 Гбит/с. С определенными ограничениями и потерей скорости можно «растянуть» на пару километров, но это уже нестандарт. Лет 15-20 назад был самым распространенным для прокладки магистралей внутри зданий (или в соседнее здание) из-за дешевизны кабеля и активного оборудования.
Для передачи обычно используется инфракрасный диапазон (850nm). Впрочем, изредка встречается использование и красных излучателей, и 1310 nm.

3) Одномодовый кабель. Похож на мультимодовый, но жила — 9мкм. Иногда называется 9/125. Требования к точности изготовления высокие, ответственные части изготавливаются из полированной керамики. Самый распространенный на текущий момент. Сейчас уже и для связи внутри здания кладут, разница в цене с мультимодом минимальна. Первоначально использовалась длина волны 1310 nm и (реже) старое оборудование на 850nm. В последнее время распространился 1550 nm.

Почему выбраны такие длины волн?
Красный — самое дешевая пара приемник/передатчик
850nm — раньше были проблемы с изготовлением излучателей на большую длину волны.
1310nm — Первое «окно» прозрачности волокна. Выше и ниже потери возрастают.
1350nm — Второе окно, причем еще лучшее, но излучатели появились позже.

Чем так хорош одномод?
Не вдаваясь в сложный и давно забытый школьный курс физики и всякие уравнения Максвелла, углы отражения дискретны, а их число конечно. И при достаточно тонкой жиле (диаметр зависит от длины волны и составляет примерно 10 лямбд) у света остается только один путь. Таким образом, световой импульс, проходя по линии связи, не разделяется на несколько пучков, только ослабляется. Качество фронта будет определяться только излучателем, линия связи (что 10м, что 100 км) не меняет фронты сигналов. Условно говоря, одномодовый кабель, давно проложенный для канала в 100 Мбит/с позволяет перейти на 10 Гбит/сек «простой» сменой активного оборудования.

Значительное влияние на «зоопарк» кабелей оказывают разъемы.
Вот три самых распространенных типа:

FC — разъем обеспечивает самую надежную фиксацию. Главным образом встречается в оптических кроссах. Ранее, практически все кроссы использовали этот тип, сейчас значительно потеснен разъемом типа SC. Правильно закрученный разъем FC очень плотно фиксируется, его можно сломать, но выдернуть не получится. Небольшой минус в том, что до закручивания нужно правильно вставить выступ на разъеме в специальный паз гнезда. Для отдельных криворуких монтажников это непосильная задача. Зато со всей дури завернуть плоскогубцами — на это дури хватает.

SC — пожалуй, сейчас это самый распространенный разъем. Легко вставляется, но выдернуть, потянув за провод, не получится. Вернее — у некоторых получается, но после этого разъем приходится менять. Для правильного извлечения нужно тянуть только за корпус разъема. Фиксация менее слабая (по сравнению с FC).

LC — младший брат SC. Он примерно вдвое меньше (центральный штырь тоже тоньше), пара таких разъемов помещается в корпус стандартного sfp-трансивера. Для многих применений раздельное использование волокон (для приема и передачи) имеет свои плюсы. Самый слабый из трех разъемов.

И, наконец, есть еще такая замечательная вещь, как тип полировки торца разъема. Их (типов) довольно много, но главное отличие проявляется между APC и всякими *PC, в частности — UPC
UPC — традиционный, с «плоской» полировкой. Типично, он вносит примерно 0.2 dB потерь и имеет уровень обратного отражения порядка -40. .50 dB.
APC — изначально был придуман для сетей кабельного телевидения и компьютерных сетей с разветвлением, где уровни сигнала не симметричны. Для уменьшения уровня отраженного сигнала торец делают под небольшим углом. За это расплачиваются увеличением потерь примерно до 0.3 dB, но уровень отраженного сигнала уменьшается еще на 10dB.
Печаль ситуации в том, что даже однократным соединением UPC и APC кабеля можно сколоть или поцарапать торцы. Обычно разъемы UPC (и совместимые с ним) окрашены в синий цвет, а разъемы APC — в зеленый. Но какой нормальный монтажник смотрит на цвета, если разъемы подходят и даже нормально фиксируются…

Разъемы и оптические кроссы. В отличие от медных проводов, гнезда на большинстве кроссов — это просто стальная втулка с точно выполненной керамической трубочкой внутри. С обоих концов во втулку завинчиваются или вставляются одинаковые вилки (но можно найти и не симметричные переходники, например FC/SC). Прецизионная керамическая трубка обеспечивает точное позиционирование центральных штырей с волокном друг напротив друга.

Для чего (мне) нужен такой прибор

Сразу скажу, что прокладкой оптики я не занимаюсь, официальные тесты с распечатками красивых графиков затухания мне не нужны. Я эксплуататор. Посему покупка каких-нибудь рефлектометров и прочих умных приборов смысла не имеет. Особенно за свои деньги.
Но вот необходимость быстро проверить работу оптики и активного оборудования периодически возникает. В основном, нужно быстро определить уровень проблемы: одно дело, когда порвали/недокрутили патчкорд, другое дело — когда сдох медиаконвертер, и совершенно отдельное, когда экскаваторщик перебил кабель на 24 жилы.
Поэтому мне, как «дилетанту широкого профиля» вполне достаточно аналога «лампочки с батарейкой».

Основные функции прибора:
1) Подсветить красным лазером жилу — можно увидеть порванный/надломленный патч-корд или определить нужную жилу в кабеле (если в кроссе под сотню выходов — найти нужный иногда не так уж просто).
2) Посмотреть примерный уровень сигнала из жилы. Но слово «измерить» я бы не стал применять.

Покупка прибора была совершена довольно спонтанно. Просто в одном магазине выбирал другие «финтифлюшки» и он случайно попался на глаза. Далее был беглый просмотр цен (чтобы не купить вдвое дороже) и клик по кнопке купить. Посему вполне возможно, что найдется и дешевле. Но если брать оффлайн, то сходные по функционалу приборы продаются в разы дороже. Возможно, они точнее измеряют мощность, но мне достаточно буквально четырех градаций: «Сигнала нет» / «сигнал еле виден» / «сигнал примерно нормален» / «кто подключил Звезду Смерти с другой стороны?» Последнее — не совсем шутка. Передатчик для 100-километрового канала может физически выжечь приемник на коротком кабеле.

У продавца было около десятка вариантов подобных приборов. Основные отличия:
1) Наличие лазера подсветки и его мощность (1 или 10 мВт)
2) Форма корпуса и что-то типа пластикового чехла.
3) Интерфейс для снятия результатов измерений.

Интервал цен — от $17 до почти $40. Чем так уж хорош самый дорогой не вполне понятно, по описанию принципиальных отличий найти не удалось.

USB-интерфейс для устройства такого уровня кажется мне совершенно бесполезной опцией.

Внешний вид пластикового чехла как-то не понравился (он еще закрывает «уши» с отверстиями, за которые очень удобно подвешивать прибор на пузо).

А вот опцию лазера на 10 мВт я решил взять, она требуется как бы не чаще, чем измеритель мощности.

Комплект прибора:

Кроме самого прибора и чехла к нему (чехол простой, по вполне годный, можно вешать на ремень) имеются два металлических переходника под разъемы типа FC и SC. Разъем под SC идет с заглушкой, FC — без заглушки. Поэтому лучше хранить с навернутым переходником на SC.

Как видно, прибор имеет два разъема: для передатчика и для приемника.

Разъем передатчика не имеет переходников для фиксации патч-кордов. Под откручивающимся колпачком (колпачок на цепочке) имеется стальная трубка с керамической ферулой (ferrule) внутри. Диаметр самый распространенный — 2.5 мм. Для тонких патч-кордов (LC и аналогичных) потребуется придумывать какой-то переходник. FC/SC нормально держатся и на трении.

Разъем приемника выполнен по-другому. Ферулу там пожалели, оставили только стальную трубку. Вероятно (т.к. прибор поддерживает мультимод) у приемного фотодиода достаточно большое отверстие и легкий люфт не влияет. Люфт действительно минимален, незначительно больше чем на нормальной керамической феруле.

Внешний вид прибора:

Прибор управляется восемью кнопками.

Две левые красные кнопки управляют излучателем — верхняя (ON/OFF) включает его, а нижняя (CW/GLINT) переключает между постоянным горением и мерцанием. Для поиска на оптическом кроссе мерцание удобнее. Частота мерцания — 2 герца.
Включение излучателя индицирует красный светодиод над экраном. В режиме мерцания диод мигает синхронно с лазером.

Следующие две кнопки управляют включением измерителя и подсветкой экрана (light). Яркость подсветки не регулируется, но она вполне комфортна.

Кнопка Auto OFF управляет функцией автоматического отключения.

Кнопка dB переключает режим отображения мощности между линейной шкалой (в ваттах) и логарифмической (в децибелах).

Кнопка Zero предназначена для калибровки ноля. Мне пока не требовалась — при вставленной заглушке на индикаторе и так ноль.

Самая правая нижняя кнопка переключает измеряемую длину волны. На излучатель она никак не влияет, это касается только приемника. Впрочем, и в приемнике не вполне понятен механизм ее действия, т.к. фотодиод один и никаких управляемых фильтров там нет. Могу предположить, что кнопка просто вводит поправку результата измерения мощности в соответствии с графиком чувствительности фотодиода к разным длинам волн. Предполагаю (проверить сейчас нет возможности), что если на вход подать сигнал с несколькими длинами волн, то прибор выдаст не мощность на выбранной длине волны, а некую взвешенную сумму. Но линии со спектральным разделением каналов «в быту» встречаются редко, и я не считаю недостатком подобное поведение для прибора такого ценового диапазона.

Расчлененка

Прибор разбирается без проблем. С обратной стороны совершенно открыто имеется 4 больших винта и два поменьше (в ушах). Плата крепится еще одним винтом и двумя небольшими защелками. Приемник и передатчик смонтированы на отдельной пластиковой вставке. Как можно заметить, и на приемник, и на передатчик идет по два провода.

Верхняя часть печатной платы:

Сверху ничего интересного нет, только экран с подсветкой, да контакты кнопок. Кнопки подсветки не имеют.

Нижняя часть печатной платы:

На плате видны следующие компоненты:
1) Контроллер дисплея (распространенный HT1621B)
2) Управляющий процессор (Atmega)
3) не распаянный задел под usb-интрефейс
4) кучка логики и операционных усилителей
5) источники питания

Управляющий процессор и контакты программирования:

Колодка внутрисхемного программирования — обычные 6 контактов, только под pogo-pin.
Между кварцем и процессом стоит восьминогий чип супервизора питания.

Дискретные компоненты (ОУ и логика):

Не могу обоснованно подтвердить полезность, но применение точных резисторов мне приятно. Монтаж вполне нормальный, похоже на промышленное производство. Если сравнить с одной из предыдущих картинок, явно видно, что дисплей впаивался вручную.

Источники питания:

Явно видны два независимых импульсных преобразователя на пятиногих микросхемах. Набор обвязки практически идентичен, только дроссель в одном из каналов значительно больше (но индуктивности совпадают). Что несколько удивило — различие в выходных фильтрах. На мощном канале сначала стоит электролит(С9), а после дросселя (L4) керамика. Во втором канале — наоборот. Причем это явно не ошибка монтажника, поскольку ширина монтажных площадок отличается.

Особо анализировать схему я не стал. Как она работает — примерно понятно из набора компонентов, а тратить время на выяснение нюансов непродуктивно. Все равно TDR здесь не просматривается, обновлений прошивки тоже не будет.

Показания при открытом разъеме (без заглушки и кабеля), 1310 nm, лазер выключен:

Прибор ловит фоновую засветку, мощность минимальна. Но все-таки фиксируется целых 6 нановатт!

В верхней строке показывается выбранная длина волны.

На следующей строке выводится уровень принимаемого сигнала в dBm (децибелы, приведенные к 1 мВт). В большинстве случаев документация на оптические модули нормирует мощность именно в dBm.
Нижняя строка переключаема — можно выбрать ватты или децибелы. Особой пользы от нижней строки нет, средняя строка вполне информативна в большинстве случаев. Фактически, это просто встроенный калькулятор из dBm в ватты/децибелы.

Зачем на экране индикатор включения подсветки (солнышко) для меня не вполне понятно — разве что для проверки на случай сгорания подсветки?

Еще на экране есть индикатор низкого заряда батарейки (справа) и индикатор автовыключения (слева).

Подключаем кабель, лазер пока не включаем:

Засветка ушла.

Лазер включен, выбрано 850 nm:

Сразу виден солидный уровень, неверную длину волны прибор игнорирует.
Прибор показывает 3 мВт, при заявленной мощности лазера в 10 мВт. Но нужно учитывать, что рабочая длина лазера (650нм) далеко за пределами измерителя (850-1600 нм). Можно только предположить, что она явно больше 1 мВт — значит, с опцией мощности лазера не обманули.

Лазер включен, выбрано 1310nm:

Физическая мощность лазера не изменилась, но в вычислителе применили другие поправочные коэффициенты и индицируемая мощность упала в разы. Вероятно, на 850nm чувствительность приемника существенно слабее и прибор вводил значительный повышающий коэффициент.

Для теста я попробовал оценить мощности двух старых медиаконвертеров при выборе разных длины волн.

Первым взят сильно б/у, но вроде бы рабочий модуль Modultech MT8110SB-11-20B с передатчиком на 1550нм:
нм dBm мкВт dB
850 1. 38 1374 71.38
980 -5.17 304 64.83
1300 -6.87 205 63.13
1310 -5.93 255 64.07
1490 -7.30 186 62.70
1550 -7.12 194 62.88
1625 -7.38 182 62.62

По документации мощность передатчика должна быть в диапазоне -8..-3 dBm. Учитывая потери на двух соединителях (около 0.5dB) — вполне вписывается, несмотря на то, что модуль сильно б/у и списан.

Вторым взят полусдохший (снят, т.к. глючил) Dlink DMC920R на 1310нм:
нм dBm мкВт dB
850 -3.79 419 66.23
980 -10.28 93.75 59.72
1300 -11.94 64 58.06
1310 -11 79.43 59
1490 -12.39 57.67 57.61
1550 -12.19 60.39 57.81
1625 -12.6 55.08 57.41

У самого Dlink в документации я не нашел выходной мощности передатчика, но внутри используется лазерный модуль LSB2-A3S-PC-N3, для которого декларирована мощность 0..-10dBm.
Замеры показали пониженную мощность передатчика — вполне возможно, что глюки именно из-за этого.

Про точность измерений сказать ничего не могу — под рукой нет эталонных приборов для проведения подробных контрольных замеров. Но разрешающая способность вполне на уровне. Результаты воспроизводимы до долей dBm, а при боковом давлении на разъем SC (не делайте так на рабочих системах!) уровень падает на 0.1-0.3 dBm.

С практической точки зрения, вполне достаточно отличать уровни положительных dBm / 0..-10 dBm / -10..-20dBm / <-20dBm.
А для выбора совпадающего комплекта или отбора «лучшего из худших» точные абсолютные значения и вовсе не обязательны, достаточно сравнения результатов.

Теперь перейдем к излучателю.
Принципиально, он не сильно отличается от лазерной указки. Но фокусирующей линзы на выходе нет, что приводит к такой картинке излучения лазера (в дырочку не заглядывать!!!):



К сожалению, фотографии совершенно не передают того, что видит глаз.

Так выглядит подсвеченный патч-корд в темноте:

Любая неоднородность в кабеле сразу видна. Некоторые случаи (типа сколов и царапин на штекере) диагностировать сложно, но заломаный кабель или порванная жила более чем видна. В подозрительных случаях можно чуть изогнуть провод.

По питанию. Как обычно в подобных устройствах, их авторы не умеют делать нормальное отключение батарейного питания, но любят ставить вместо нормального выключателя программную кнопку. В режиме сна прибор кушает 0.5 мА, на мой взгляд это много. В режиме измерений (без лазера) прибор потребляет примерно 20 мА. Подсветка добавляет еще 10 мА. Включение лазера — около 100 мА.
Если включить все, что только можно, потребление будет около 120-130 мА. Свежих батареек гарантированно хватит на рабочий день даже при практически постоянном использовании лазера.

Upd:
Для частичного устранения проблемы высасывания батарейки в «отключенном» состоянии, я «вколхозил» дополнительный выключатель.
Дополнительный выключатель расположился слева, в небольшой впадине корпуса. Так он не выходит за габариты. Для нормального размещения потребовалось сделать небольшой вырез в печатной плате:

Снаружи выглядит не очень эстетично, но ни за что не задевает:

Подводя итоги, могу сказать следующее:
Плюсы:
— Цена. За 1/10 цены прибора с хоть какими-то сертификатами — это идеальный прибор.
— Бегло сравнивал с показаниями аналогичного, но дорогого прибора (около 20КРуб) — особой разницы по показаниям не заметил (доли децибела). А в моем случае не то что доли, даже пара децибел ни на что не влияют. Рассортировать по мощности sfp-шки или медиаконвертеры на «брак»/«сойдет» безусловно позволяет.
— Питание от двух стандартных батареек AA (аккумуляторы тоже годятся, но быстрее загорается индикатор батарейки).
— Есть переходники на два самых распространенных разъема. К слову — у дорогих приборов переходника на LC тоже обычно нет в комплекте, а за отдельный переходник, например, типа Grandway LG120 оффлайновые «спекулянты» хотят примерно $20.
— Средней мощности лазер с функцией мерцания. Примерно аналогичный лазер у nag’овцев стоит в два раза дороже всего этого прибора.

Недостатки:
— Довольно большое потребление в отключенном состоянии.
— Погрешность измерений все-таки есть, точность нигде не декларируется, сертификатов нет.
— Измерителя длины кабеля, уровня отраженного излучения и других параметров нет.
— Корпус чуть грубоват и его можно было сделать меньше где-то на треть. Впрочем, у отечественного и недешевого Топаза — не лучше.
— При откинутой подставке в корпусе появляются сквозные дыры (видна плата).
— Лазер на два вывода (без встроенного датчика). Что там со стабилизацией рабочей точки — вопрос.
— Лазер работает только в режиме «красной светилки». Эталоном мощности на рабочие длины волн не является.

Но, откровенно говоря, если исключить первый пункт, то прочие недостатки я скорее придумывал, чем они есть. Учитывая цену.

Оптические тестеры в Украине. Цены на Оптические тестеры на Prom.ua

Волоконно-оптический тестер Wintact WT65 -70dBm ~ +6dBm

На складе в г. Киев

Доставка по Украине

1 860 грн

1 395 грн

Купить

MyTorg

Волоконно-оптический тестер Wintact WT65 -70dBm ~ +6dBm

На складе в г. Киев

Доставка по Украине

1 326.85 — 1 587.8 грн

от 2 продавцов

1 868 грн

1 587.80 грн

Купить

Big-Lavka

WT65 -70dBm ~ +6dBm Волоконно-оптический тестер

На складе в г. Киев

Доставка по Украине

1 786 грн

1 428.80 грн

Купить

ZAKYPKA — Интернет магазин

Оптический тестер Grandway FHM 2A02

Доставка по Украине

по 12 100 грн

от 2 продавцов

12 100 грн

Купить

K L E V E R

Волоконно-оптический тестер (-70dBm ~ +6dBm) WINTACT WT65

На складе в г. Киев

Доставка по Украине

1 248 грн

Купить

PROTESTER.IN.UA профессиональные контрольно-измерительные приборы

Волоконно-оптический тестер (-70dBm ~ +6dBm)

На складе

Доставка по Украине

1 247.82 грн

Купить

Гранд Инструмент

Тестер волоконно-оптичних мереж + крокодили

Доставка по Украине

825.8 — 826 грн

от 6 продавцов

825.80 грн

Купить

ЗахідTrade

Волоконно-оптический тестер (-70dBm ~ +6dBm) WINTACT WT65

На складе

Доставка по Украине

по 1 248 грн

от 2 продавцов

1 248 грн

Купить

Оборудование и инструмент для СТО

Оптический тестер оптоволокна (-70DBM ~ +6DBM) WINTACT (WT65)

На складе

Доставка по Украине

1 336 грн

Купить

askoMart

Оптический тестер AUA-80A

Доставка по Украине

1 610 грн

Купить

ТОВ «Всеплюс»

Кабельный тестер оптической мощности UNI-T UT-692D

Доставка по Украине

1 401 грн

Купить

ChinaWorld — товары высокого качества!

Оптический тестер Grandway FHM 2A02

Доставка по Украине

12 100 грн

Купить

K O L O S

Волоконно-оптический тестер Wintact WT65

Доставка по Украине

1 337 грн

Купить

«Мир АвтоЗвука»

Оптический тестер оптоволокна WINTACT WT65 (Китай)

Доставка по Украине

по 1 185. 43 грн

от 5 продавцов

1 247.82 грн

1 185.43 грн

Купить

Профессиональное оборудование и инструмент — Спектр Маркет

Визуальный локатор оптоволокна 10МВт кабельный тестер

На складе в г. Ровно

Доставка по Украине

620 грн

Купить

Double-Shop

Смотрите также

Тестер волоконно-оптических сетей + крокодиллы

Доставка по Украине

760 грн

Купить

Интернет-магазин «Proinstal»

Тестер оптоволокна (-70dBm ~ +6dBm) WINTACT WT65

На складе

Доставка по Украине

1 185.6 — 1 337 грн

от 35 продавцов

1 248 грн

1 200 грн

Купить

TOPTUL SHOP — профессиональный инструмент, оборудование, аксессуары для автосервиса

Набор инструментов и тестеров для работы с оптическим кабелем 8 в 1

Доставка по Украине

3 676 — 3 686 грн

от 9 продавцов

4 484.72 грн

3 676 грн

Купить

Мультиметр тестер Б/У Измеритель оптической мощности Radiasun RA3208C

Доставка по Украине

по 1 898 грн

от 3 продавцов

1 898 грн

Купить

Моя Знижка

Кабель-тестер Pros`Kit MT-7616 4в1

На складе

Доставка по Украине

2 279 грн

Купить

Интернет-магазин «RADIOMIR»

Тестер оптоволоконного кабеля KKMOON 80S с красным эталонным лазером 10 мВт в комплекте. Тест кабеля до 10 км

Доставка из г. Кропивницкий

1 800 грн

Купить

Центр Технической Безопасности

Набір інструментів і тестерів для роботи з оптичним кабелем 8 в 1

Доставка по Украине

3 686 грн

Купить

Фортеця

Тестер локальной сети LAN тестер RJ45 и RJ11

На складе

Доставка по Украине

414 — 449 грн

от 2 продавцов

414 грн

Купить

Marketshop2020

Тестер кабельный LogicPower LP-468N (RJ45/RJ12)

Заканчивается

Доставка по Украине

200 грн

Купить

ЕлектроПриладТехСервіс

Тестер сетевого кабеля витой пары RJ-45/RJ-12 для прозвонки кабельный

Заканчивается

Доставка по Украине

200 грн

Купить

ЕлектроПриладТехСервіс

Тестер локальной сети Master NSHL 468

На складе

Доставка по Украине

385 грн

Купить

Starshop

Тестер волоконно-оптических сетей + крокодиллы

Доставка из г. Одесса

825.80 грн

Купить

ТОВ «ТІМ Україна»

Набор инструментов и тестеров для работы с оптическим кабелем 8 в 1

Доставка по Украине

3 686 грн

Купить

⭐️⭐️⭐️⭐️⭐️NBA.in.ua

Тестер локальной сети, витая пара LAN RJ45 и RJ11. Тестер прозвонка кабеля. Тестер сети RJ45. Тестер прозвонка

Доставка из г. Харьков

127 грн

Купить

MVG (Связь по вайберу)

Тестер оптического волокна в Украине. Цены на Тестер оптического волокна на Prom.ua

Волоконно-оптический тестер Wintact WT65 -70dBm ~ +6dBm

На складе в г. Киев

Доставка по Украине

1 860 грн

1 395 грн

Купить

MyTorg

Волоконно-оптический тестер Wintact WT65 -70dBm ~ +6dBm

На складе в г. Киев

Доставка по Украине

1 326.85 — 1 587.8 грн

от 2 продавцов

1 868 грн

1 587.80 грн

Купить

Big-Lavka

WT65 -70dBm ~ +6dBm Волоконно-оптический тестер

На складе в г. Киев

Доставка по Украине

1 786 грн

1 428.80 грн

Купить

ZAKYPKA — Интернет магазин

Визуальный локатор повреждений VLF-BB-10-M (10mW, METAL)

На складе в г. Черновцы

Доставка по Украине

850 грн

Купить

BUKTELE — інтернет-магазин телекомунікаційного обладнання

Визуальный локатор повреждений VLF-BB-20-M (20mW, METAL)

На складе в г. Черновцы

Доставка по Украине

1 083.75 грн

Купить

BUKTELE — інтернет-магазин телекомунікаційного обладнання

Визуальный локатор повреждений VLF-BB-1-M (1mW, METAL)

Под заказ

Доставка по Украине

765 грн

Купить

BUKTELE — інтернет-магазин телекомунікаційного обладнання

Визуальный локатор повреждений для оптоволоконных сетей Grandway VLS-8-30-P (30mW, PLASTIC)

Доставка по Украине

2 052.75 грн

Купить

BUKTELE — інтернет-магазин телекомунікаційного обладнання

AUA-80A визуальный локатор повреждений измеритель оптической мощности 10 мВт 2 в 1 2106-04238

На складе в г. Ровно

Доставка по Украине

1 320 грн

Купить

ПОЛЕЗНЫЕ МЕЛОЧИ

Тестер оптоволокна (-70dBm ~ +6dBm) WINTACT WT65

Доставка из г. Киев

1 185.6 — 1 337 грн

от 35 продавцов

1 248 грн

1 185.60 грн

Купить

ИнструментПоставка

Многофункциональный кабельный тестер BENETECH GM60

Доставка из г. Киев

956.65 — 1 079 грн

от 31 продавца

1 008 грн

Купить

ИнструментПоставка

Кабельный тестер RJ-45 и RJ-11 BENETECH GM62

Доставка из г. Киев

1 275.85 — 1 439 грн

от 32 продавцов

1 344 грн

1 276.80 грн

Купить

ИнструментПоставка

Тестер кабельный цифровой помехоустойчивый BENETECH GT67

Доставка из г. Киев

1 491.5 — 1 682 грн

от 29 продавцов

1 570 грн

Купить

ИнструментПоставка

Тестер волоконно-оптических сетей + крокодиллы

Доставка из г. Одесса

825.80 грн

Купить

ТОВ «ТІМ Україна»

Многофункциональный кабельный тестер BENETECH GM60

Доставка из г. Харьков

1 007 грн

Купить

ToptulOnline

Тестер оптоволокна (-70dBm ~ +6dBm) WINTACT WT65

Доставка из г. Харьков

1 248 грн

Купить

ToptulOnline

Смотрите также

Кабельный тестер RJ-45 и RJ-11 BENETECH GM62

Доставка из г. Харьков

1 343 грн

Купить

ToptulOnline

Визуальный дефектоскоп (10mW) BENETECH GM64-10mW

Доставка из г. Киев

761 — 864 грн

от 33 продавцов

807 грн

Купить

ИнструментПоставка

Визуальный дефектоскоп (10mW) BENETECH GM64-10mW

Доставка из г. Харьков

806 грн

Купить

ToptulOnline

Визуальный локатор оптоволокна (1mW) BENETECH GM64-1mW

Доставка из г. Харьков

638 грн

Купить

ToptulOnline

Кабель-тестер (RJ-45 и RJ-11) BENETECH GT66

Доставка из г. Харьков

1 223.6 — 1 412 грн

от 29 продавцов

1 318 грн

Купить

ToptulOnline

Измеритель оптической мощности и локатор оптоволокна 10мВт 2в1

Недоступен

1 320 грн

Смотреть

KRONS интернет- магазин

Измеритель оптической мощности и локатор оптоволокна 10мВт 2в1

Недоступен

1 320 грн

Смотреть

AgalaSale

Измеритель оптической мощности PON NF-912

Недоступен

4 990 грн

Смотреть

Супермаркет измерительных приборов AllTest

Визуальный локатор Benetech GM64-10mW

Недоступен

750 грн

Смотреть

УкрАвтоСпец

Визуальный локатор повреждений VLF-BB-25-M (25mW, METAL)

Недоступен

1 190 грн

Смотреть

BUKTELE — інтернет-магазин телекомунікаційного обладнання

Визуальный локатор повреждений VLF-BB-30-M (30mW, METAL)

Недоступен

1 275 грн

Смотреть

BUKTELE — інтернет-магазин телекомунікаційного обладнання

Визуальный локатор оптоволокна (1mW) BENETECH GM64-1mW

Недоступен

639 грн

Смотреть

ИнструментПоставка

Кабель-тестер (RJ-45 и RJ-11) BENETECH GT66

Недоступен

1 318 грн

Смотреть

ИнструментПоставка

Визуальный локатор оптоволокна, дефектоскоп (10mW) WINTACT WT64-10mW

Недоступен

735 грн

Смотреть

ToptulOnline

Тестирование кабеля

Анализатор кабельных линий LanTEK III

✓ Тестирование витой пары категории 7А
✓ Тестирование оптоволоконного кабеля
✓ Определение места повреждения кабеля
✓ Соответствие стандартам TIA и ISO/IEC
✓ Внесен в реестр СИ России

Анализатор кабельных линий LanTEK III – портативный прибор, совместимый с различными модулями, позволяющими проводить испытания витой пары, коаксиальных и оптоволоконных кабелей и определять место повреждения в них. LanTEK III сохраняет данные во внутренней памяти для дальнейшей передачи на ПК, мобильные устройства с ОС Android и IOS. ПО IDC позволяет легко создавать профессиональные протоколы измерений в формате PDF.

Заказать

Анализатор кабельных линий LanTEK IV 500 МГц

✓ Тестирование витой пары категории 6A
✓ Полный автотест категории 6А за 7 секунд
✓ Тестирование оптоволоконного кабеля
✓ Улучшенные адаптеры постоянной линии

LanTEK IV 500 МГц — это анализатор, предназначенный для сертификации кабельных линий до категории 6А. Лантек 4 совместим с различными модулями, позволяющими проводить испытания витой пары и оптоволоконных кабелей и определять место повреждения в них.

Заказать

Анализатор кабельных линий LanTEK IV 3000 МГц

✓ Тестирование витой пары категории 8
✓ Полный автотест категории 6А за 7 секунд
✓ Тестирование оптоволоконного кабеля
✓ Частота 3000 МГц
✓ Улучшенные адаптеры постоянной линии

 LanTEK IV 3000 МГц — это анализатор, предназначенный для сертификации кабельных линий восьмой и более низких категорий. Прибор совместим с различными модулями, позволяющими проводить испытания витой пары и оптоволоконных кабелей и определять место повреждения в них.

Заказать

FiberTEK III Комплект для оптоволоконных кабелей

✓ Испытания одномодовых и многомодовых оптоволоконных кабелей
✓ Круговая схема тестирования (Encircled Flux)
✓ Уровень сертификации Tier 1

FiberTEK III – это комплект для совместного применения с анализатором кабельных линий LanTEK III, позволяющий проводить сертификацию оптоволоконных кабелей.

Заказать

Тестер кабельных линий VDV II

✓ Тестирование витой пары до категории 7 и коаксиальных кабелей
✓ Определение повреждения кабеля
✓ Миниатюрный корпус

VDV II – простой прибор, созданный для проверки целостности медных кабельных линий (витая пара, коаксиальные кабели).   Прибор способен обнаруживать и определять тип повреждения (обрыв пары, обрыв экрана, перекрёстные пары, расщепленные пары).

Заказать

Тестер кабельных линий VDV II PLUS

✓ Тестирование витой пары до категории 7 и коаксиальных кабелей
✓ Измерение длины кабеля
✓ Измерение расстояния до места обрыва кабеля

VDV II PLUS – прибор, предназначенный для измерения длины кабеля и определения места обрыва.

Заказать

Тестер кабельных линий VDV II PRO

✓ Тестирование витой пары до категории 7 и коаксиальных кабелей
✓ Определение места повреждения кабеля (TDR)
✓ Определение наличия РоЕ и отображение напряжения
✓ Определение заявленной скорости передачи данных

VDV II PRO – прибор, созданный для проверки целостности медных кабельных линий (витая пара, коаксиальные кабели), включая измерение длины кабеля и определение места его повреждения (функция динамического рефлектометра). Тестер также способен определять скорость передачи данных в сети Ethernet и обнаруживать наличие дуплексного обмена.

Заказать

Тестер кабельных линий и питания через Ethernet (PoE) PoE PRO

✓ Тестирование витой пары и коаксиальных кабелей
✓ Проверка РоЕ
✓ Поддержка стандарта 802.3bt High Power PoE

Новый тестер PoE PRO применяется при монтаже, обслуживании и устранении неполадок в сетях, использующих питание через Ethernet (PoE).

Заказать

Тестер кабельных линий SignalTEK CT

✓ Проверка сети Ethernet на соответствие IEEE 802.3ab Gigabit Ethernet
✓ Удобное приложение для Android  и IOS для просмотра и отправки отчетов
✓ Миниатюрные размеры  и небольшой вес (измерительный блок – 400 г)

Тестер SignalTEK CT – прибор, созданный для монтажных организаций, занятых созданием информационных кабельных линий.
Тестер позволяет быстро проверить правильность монтажа линии, а также установить ее соответствие стандартам Gigabit Ethernet.

Заказать

Оптический рефлектометр OTDR II

✓ Сертификация уровня Tier-2
✓ Тестирование с помощью приложения iOLM
✓ Динамический диапазон до 36 дБ (одномодовые) или 29 дБ (многомодовые)
✓ Визуальный дефектоскоп в основном комплекте

OTDR II — оптический рефлектометр, созданный под влиянием идеи планшетного компьютера и предназначенный для испытания одномодовых и многомодовых оптоволоконных кабельных линий.

Заказать

Визуальный дефектоскоп для оптоволокна VFF5

✓ Проверка одномодовых и многомодовых кабелей
✓ Обнаружение изгибов, обрывов
✓ 80 часов работы
✓ Универсальный переходник, подходящий для разъёмов ST, SC и FC

VFF5 представляет собой миниатюрный прибор, предназначенный для обнаружения изгибов, разрывов, несоосности в оптоволоконной кабельной линии.

Заказать

Тестер для одномодовых и многомодовых оптоволоконных кабелей FiberMASTER

✓ Поиск неисправности оптоволоконной линии
✓ Измерение оптической мощности
✓ Отображение потерь

Тестер для оптоволоконных кабелей FiberMASTER позволяет измерять абсолютную мощность и рассчитывать потери в оптоволоконных соединениях на нескольких длинах волн.

Заказать

Тестирование волоконно-оптических каналов СКС — Новости Nag.ru

Потребность в быстрой передаче больших объемов данных привела к росту популярнос­ти высокоскоростных сетей Gigabit Ethernet и их распространению в LAN-сетях. В активном сете­вом оборудовании 1 и 10 Gigabit Ethernet, включая маршрутизаторы и коммутаторы, в качестве источников излучения используются не светодиоды, а лазерные диоды.

Какой источник излучения должен использоваться в измери­тельном оборудовании, когда для передачи данных используются и светодиоды, и лазе­ры? Рассмотрим этот вопрос подробнее.

В высокоскоростных сетях на основе одномодового волокна применяются полупроводнико­вые лазеры различных конструкций. В LAN-сетях обычно используют лазеры Фабри-Пе­ро, излучающие на длине волны 1310 или 1550 нм. Для измерения потерь оптического сигнала в одномодовом волокне следует ис­пользовать приборы с аналогичными лазерны­ми источниками излучения. В этом случае ха­рактеристики источника излучения, используе­мого в тестирующем оборудовании, будут сов­падать с характеристиками реального источ­ника излучения, используемого в активном се­тевом оборудовании, а измеренная величина потерь будет очень близка к реальной величи­не потерь сигнала при работе сети.

С тестированием кабельной инфраструкту­ры сетей на основе многомодового волокна ситуация несколько сложнее. В таких сетях могут применяться как светодиодные, так и лазерные источники излучения. В активном сетевом оборудовании, рас­считанном на 10- и 100-мегабитный Ethernet, применяются светодиоды. В то же время для передачи данных со скоростью 1 и 10 Гбит/с нужны лазерные источники оп­тического сигнала. Наиболее часто для пе­редачи данных по многомодовому волокну используются VCSEL-лазеры (Vertical Cavity Surface Emitting Laser, лазер поверхностного излучения с вертикальным резонатором). Лазеры VCSEL излучают на длине волны 850 нм, они пригодны для высокоскорост­ной передачи данных и стоят значительно дешевле лазеров Фабри-Перо. Хотя рабочие длины волн светодиодов и VCSEL-лазеров совпадают, пространствен­ные характеристики их излучения значитель­но отличаются (также отличаются и спект­ральные характеристики). На практике это означает, что они обес­печивают разные условия ввода излучения в волокно. Светодиод сравнительно равномер­но заполняет излучением всю сердцевину и угло­вую апертуру многомодового волокна. Лазе­ры VCSEL излучают узконаправленным пучком с меньшей расходимостью и более высокой яркостью. Пучок излучения сосредоточен бли­же к центру волокна, его интенсивность быстро уменьшается по мере удаления от центра; внешняя часть сердцевины волокна, прилегающая к его оболочке, практически не освещается (т.е. лазером в многомодовом волокне возбуждается малая группа мод). Разные условия ввода светового пучка приводят к разной ве­личине измеренного значения затухания. Как правило, затухание, измеренное с использова­нием светодиода, выше изме­ренного с использованием VCSEL-лазеров. Этот фактор способен повлиять на заключение о работоспособности сети в условиях, когда к допустимому оптическому бюджету потерь предъявляются жесткие требования.



При сертификации ВОЛС стандарты TIA и ISO требуют проверки полярности волокон и изме­рения величины потерь сигнала в каждом волокне на двух стандартных длинах волн (гори­зонтальную разводку длиной до 100 м доста­точно протестировать на одной длине волны.) Стандарт TIA-568-B.1 ссылается на стандарт TIA 526-14 «Измерение потерь оптической мощности в кабелях на основе многомодового волокна» (Optical Loss Measurement of Installed Multimode Fiber Cable Plant), OFSTP-14. В приложении А к последнему стандарту дается определение CPR-источника излу­чения.

Coupled-power ratio (CPR) — это качественное из­мерение, которое обычно используется для описа­ния распределения мощности оптического сигна­ла по модам (Mode-Power Distribution (MPD)) при его распространении в многомодовом кабеле. CPR — это отношение полной мощности на выходе из многомодового кабеля к мощности сигнала на выходе одномодового кабеля, который подключен к многомодовому кабелю. В русском языке пока нет устоявшегося тер­мина для CPR.

В стандарте опи­сан метод измерения CPR-источников сигна­ла, а сами источники разделены в зависимос­ти от величины CPR на пять категорий (по возрастанию CPR) — с 1-й по 5-ю. Как прави­ло, светодиоды относятся к источникам излу­чения категории 1, а лазеры Фабри-Перо — к источникам категории 5. Источникам излуче­ния посвящен раздел 3 стандарта TIA-526-14. В отношении выбора источника излучения в тестовом оборудовании стандарт дает сле­дующую рекомендацию:

«Если в соответствующем документе тип источника не оговорен особо, следует пользоваться источниками излучения категории 1, что должно быть отражено в отчете согласно пункту 7.1.3. При использовании источников категории 1 измеренные значения затуха­ния максимальны и представляют наиболее пессимистичные результаты». Промышленные стандарты на структуриро­ванные кабельные системы описывают и определяют только тип кабеля. В них не делается никаких предположений относительно способа его подключения и прокладки. Как уже было сказано, в кабеле на основе многомодового волокна затуха­ние сигнала максимально для светодиодных источников (категория 1). Поэтому, если на процедуры сертификации и измерения ве­личины затухания не наложены ограниче­ния на применение тех или иных источников излучения, рекомендуется использовать светодиодные источники в целях получения самых пессимистичных оценок. Однако в большинстве случаев владелец сети знает и представляет, для каких приложений создается кабельная инфраструктура. Напри­мер, если требуется поддержка работы Gigabit Ethernet, то измерения величины потерь лучше проводить с использованием тех же источников излучения, что будут работать в дальнейшем в активном сетевом оборудовании (маршрутиза­торах, коммутаторах, серверах и т.п.). В слу­чае Gigabit Ethernet их можно использовать в том случае, если существует не­обходимая информация о буду­щем использовании сети. И главное, если тестирование про­ведено с использованием источни­ка, не относящегося к категории 1, то это должно быть специально оговорено в соответствующей до­кументации .

В спецификациях приложений всег­да имеются в виду соединения «точ­ка-точка», которые в TIA и ISO на­зываются «каналами». Если кабель устанавливается или тестируется по сегментам, то для обеспечения нор­мальной работоспособности прило­жений нужно позаботиться о том, чтобы суммарные потери и длина волокна в каждом канале не превышали максимально допустимого значения.

Далее, в таблице 4, приведены сведения о максимальной рекомендуемой длине кабеля и максимально допустимых потерях сигнала для различных приложений. Наиболее стро­гие требования предъявляются к высокопроиз­водительным гигабитным се­тям. Ограничения на потери сигнала в техноло­гии Gigabit Ethernet близки к установленным в стандартах TIA и ISO значениям потерь для структурированных кабельных систем. Требования, предъявляемые ранними сете­выми технологиями на величину потерь, значительно мягче. Физическая среда пере­дачи данных не будет отрицательно сказы­ваться на производительности приложений, пока требования приложений не превосхо­дят спецификаций стандартов TIA и ISO.

Таблица 4 Требования приложений с учетом типа волокна и источника излучения
Приложение	Источник излучения	Длина волны излучения, нм	Максимальная длина канала, м		Макси-мальные потери, дБ
			62,5 мкм   |    50 мкм	62,5 мкм	50 мкм
10Base-FL	Светодиод	850	2000	12,5	7,8
100Base-FX	Светодиод	1300	2000	11	6,3
ATM 155	Светодиод	1300	2000	10	5,3
ATM 155	Лазер	850	100	7,2	7,2
ATM 622	Светодиод	1300	500	6,0	6,0
ATM 622	Лазер	850	300	4,0	4,0
1000Base-SX	Лазер	850	220-275(*) /500-550 (*)	2,38	3,56
1000Base-LX	Лазер	1300	550	2,35	2,35
*- максимальная длина кабеля зависит от пропускной способнос­ти, минимальное значение приведено для кабеля с низкой пропу­скной способностью (160 МГцхкм)



После того, как кабель проложен и полностью выполнена коммутация оптических волокон кабеля, наступает время тестирования. Каждую оптоволоконную кабельную систему  необходимо проверить на наличие обрыва или замкнутых участков. ВОЛС необходимо проверить на наличие сквозных потерь сигнала и, при необходимости, устранить неисправности. На ВОЛС внешней прокладки возможно дополнительное тестирование в отдельности мест сращивания оптоволоконного кабеля при помощи оптического рефлектометра. Это единственный способ, при помощи которого можно убедиться в исправности каждого из участков сети. Если вы являетесь пользователем сети, вы наверняка захотите проверить  оптический бюджет, так как именно этот показатель  подскажет вам, все ли в порядке с ВОЛС.

Вам понадобится несколько специальных инструментов и приспособлений для проведения тестирования волоконно-оптических кабелей.

Итак, приступаем к работе

Даже если вы квалифицированный инсталлятор (или монтажник), проверьте, не забыли ли вы о том, что работать следует с исправным инструментом и тестовым оборудованием.

Вам понадобятся:

· Измеритель оптической мощности — тестовый прибор или диагностический комплект для проведения измерений оптических потерь с необходимыми для тестирования кабельной системы  разъёмами и адаптерами.

· Набор оптоволоконных кабелей для выполнения калибровки, того же типа, что и используются в тестируемой кабельной системе, а также соответствующие адаптеры, включая адаптеры смешанного типа, если в них есть необходимость.

· Прибор для определения повреждений оптоволокна, или прибор для локализации видимых неисправностей в ВОЛС.

· Очищающие средства – салфетки из нетканого полотна (или специальные без ворса) и чистый изопропиловый спирт.

· Оптический рефлектометр (OTDR) с измерительной катушкой и  оптическим шнуром для наружных работ.

Своим тестовым оборудованием нужно уметь пользоваться

Прежде, чем приниматься за дело, соберите все свои инструменты и убедитесь, что они исправны, а вы и ваши монтажники знаете, как с ними обращаться. Трудно работать результативно, если с монтажной площадки приходится часто звонить по мобильному телефону производителю тестового оборудования и спрашивать его совета. Заранее опробуйте все оборудование в действии в офисе до того, как выехать на объект для проведения тестирования. Протестируйте с его помощью коммутационный оптический шнур, который будете использовать для калибровки методом тестирования оптической мощности излучения в одну сторону, чтобы убедиться, что все шнуры в порядке.  Если ваш измерительный прибор имеет функцию встроенной памяти для записи показаний, удостоверьтесь, что знаете, как ею пользоваться.  Если есть возможность настроить эту функцию в соответствии с личными установками, выясните это до начала производства работ на объекте. Таким образом, вы, возможно, сэкономите массу времени, а время на монтажном участке — это деньги!

Желательно заранее подробно изучить ту конфигурацию сети, которую вы тестируете

Убедитесь, что у вас есть схема сети (ВОЛС) или кабельный журнал для каждого оптического волокна, которое нужно протестировать. До того, как приступить к работам на объекте, подготовьте сводную таблицу всех кабелей и оптических волокон и распечатайте себе экземпляр для записи результатов тестирования. Данные тестов можно записывать либо вручную, либо ваш измерительный прибор, при наличии в нем соответствующей функции, сохранит тестовые показания во встроенной памяти или на внешнюю карту памяти, откуда, по возвращении в офис, их можно будет распечатать или перенести в рабочий компьютер.

Не забывайте об индивидуальных средствах защиты! Пользуйтесь защитными очками. Берегите глаза при работе с источником оптического сигнала LASER или VCSEL.

Источники оптического сигнала тестового оборудования, как правило, слишком маломощные, чтобы вызвать какое-либо повреждение глаз. Тем не менее, все же стоит проверить оптические разъемы измерителем оптической мощности излучения до того, как заглядывать в них. Некоторые телекоммуникационные сети, использующие технологию спектрального уплотнения (DWDM) и системы кабельного телевидения (CATV) используют одномодовые источники сигнала, обладающие высокой мощностью, следовательно, они могут быть потенциально опасными.

Тестирование оптического волокна (ВОЛС) можно разделить на три основных этапа, каждый из которых мы рассмотрим в отдельности:

• Визуальная проверка целостности и тестирование коннекторов;
• Тестирование на наличие потерь;
• Тестирование сети.

Рассмотрим первый этап: визуальную проверку целостности.

Проверка целостности позволяет убедиться, что оптические волокна ВОЛС не повреждены, и проследить соединение оптических волокон от одного до другого через большое количество промежуточных соединений. Для этой цели рекомендуется использовать прибор видимого излучения: «оптоволоконный трассировщик» или  «портативный прибор для визуального обнаружения неисправностей». Монтажники очень часто называют его просто «фонариком». Действительно, выглядит он как  карманный фонарик или похожий на ручку инструмент со светодиодом или полупроводниковым лазером, который подсоединяется к оптоволоконному разъему. Для тестирования подключите кабель к устройству визуального обнаружения неисправностей и посмотрите на другой конец кабеля, видимое излучение должно проходить вдоль всей сердцевины оптоволокна. Если этого нет, проверьте еще раз все промежуточные соединения для обнаружения повреждённого участка кабеля.

Одним из способов  сэкономить время и деньги — проведение тестирования оптоволоконного кабеля на катушке (бобине) до момента его прокладки. Здесь, как правило, выполняется проверка целостности оптических волокон  после транспортировки катушки на место будущей установки. Внимательно ищите видимые следы повреждений. Это могут быть поцарапанные или сломанные ребра катушки, перегибы кабеля и т.п. В процессе тестирования возникает необходимость сопряжения прибора визуального обнаружения неисправности с тестируемым кабелем. Это возможно при помощи адаптера голого волокна. Подключая кабели к коммутационным панелям, используйте прибор визуального обнаружения неисправности, чтобы выбрать для каждого соединения только два волокна.

Визуальное определение места повреждения

В мощной модификации прибора визуального обнаружения неисправности,  который так же помогает находить повреждения, используется лазер. Красное излучение лазера обладает достаточной мощностью, чтобы показать места повреждения волокна или большие потери в коннекторах. Фактически, вы можете увидеть затухание яркого красного излучения даже через большое количество жёлтых или оранжевых защитных оболочек  оптоволоконного симплексного кабеля, за исключением чёрных или серых оболочек. Можно использовать этот прибор для оптимизации процесса механического сращивания волокон или в процессе оконцевания кабеля методом сращивания с предварительной полировкой. На самом деле, о возможности высокопродуктивного соединения волокон одним из выше указанных способов без использования «оптоволоконного трассировщика», даже не думайте.

Визуальная проверка оптических коннекторов

Оптоволоконные микроскопы используются для проверки качества оконцевания оптических кабелей с помощью оптических разъемов и для диагностики возможных проблем. При качественно выполненном соединении конец оптического волокна будет отполирован и проверка волокна не покажет никаких признаков возможных трещин, сколов или мест, где волокно будет вылезать из керамического наконечника, или будет не доходить до его края.

Кратность увеличения микроскопа при проверке оптических разъемов может варьироваться в пределах от 100 до 400 раз, но рекомендуется использовать среднее увеличение. Лучшие микроскопы позволяют нам проверить коннектор под разными углами, либо с помощью наклона коннектора, либо при помощи изменения угла подсветки, что помогает получить чёткую картину происходящего. Проверьте, чтобы микроскоп был снабжён простым в использовании адаптером, с помощью которого можно подсоединить микроскоп к коннектору.

И не забудьте заранее удостовериться, что в оптическом кабеле отсутствует излучение, перед тем как выполнить визуальную проверку посредством микроскопа – это защитит ваши глаза!

Хорошие результаты проверки целостности оптических волокон и оптических шнуров дает простой в использовании прибор VFL (Visual FaultLocator) – прибор визуального обнаружения неисправностей в оптоволокне. Его иногда называют «оптическим фонариком». Длина волны оптического излучения VFL представляет собой видимый человеческому глазу спектр излучения, воспринимаемый, как красный свет. Нажав кнопку подсветки оптоволокна на приборе, можно определить неисправность по преломленному оптическому  излучению, выходящему за пределы оптической жилы в оптическую оболочку. В месте излома оптоволокна или обрыва, свечение в виде красного цвета будет очень заметным даже невооруженным глазом.

VFL (Visual Fault Locator) – прибор визуального обнаружения неисправностей в оптоволокне

Оптическая мощность – мощность или потери («абсолютное» против «относительного»)

Практически каждое измерение в оптоволоконной технике связано с понятием оптической мощности. Мощность оптического сигнала на выходе источника или сигнала на приёмной стороне является «абсолютной»  величиной, поскольку измеряется фактическая мощность сигнала. Потери оптического сигнала являются «относительной» величиной, так как в этом случае измеряется разница между мощностью потерь в компонентах оптического канала: кабеле или коннекторе, и мощностью, которая передаётся через сам кабель. Эта разница называется оптическими потерями и определяет производительность оптоволокна, коннекторов, сплайсов и т.д.

Измерение оптической мощности излучения

Мощность излучения в оптоволоконных системах играет ту же роль, что и напряжение в электрических цепях, то есть, лежит в основе их работы. Важно, чтобы мощность излучения была достаточной, но не избыточной и чрезмерной. Если мощности не хватает, то оптический приемник не сможет распознать сигнал на фоне шумов и помех. Слишком большая оптическая мощность перегружает приёмник и также вызывает ошибки передачи.

Для измерения мощности оптического излучения потребуется только измеритель мощности (большинство моделей укомплектовано адаптером, который совместим с тестируемым оптическим разъемом).. Помните, что параметры измерения оптической мощности в приборе должны быть откалиброваны. Требуемый диапазон обычно измеряется в дБм, в некоторых случаях в микроваттах, но не в децибелах дБ, так как этот параметр является относительным и применяется только для тестирования потерь сигнала на заданной длине волны, соответствующей используемому источнику оптического сигнала. Следуйте инструкциям по настройке и эксплуатации, приложенным к тестовому оборудованию (и не затягивайте с калибровкой и испытанием оборудования до момента, когда уже нужно приступать к работам на объекте)!

Для определения оптической мощности подсоедините ваттметр к тому волокну, по которому передается исходный сигнал, который вы хотите измерить.  Тестирование оптической мощности излучения на входе можно произвести на приёмной стороне при помощи эталонного оптического шнура (проверенного и исправного), подключенного к оптическому передатчику, выступающему в качестве «источника оптического сигнала». Включите передатчик/источник сигнала и откалибруйте мощность, которую фиксирует ваттметр. Сравните полученное значение показателя со значением, указанным в спецификации для данной оптической системы, и убедитесь, что эта мощность достаточна, но не превышает необходимого уровня.

Хорошие результаты на практике дает применение измерительных тестеров-квалификаторов локальных вычислительных сетей, совмещающих одновременно сразу несколько функций. Так, можно использовать измерительный тестер-квалификатор SIGNALTEK II FO производства IDEALIndustries (CША), позволяющий выполнить измерения как оптической мощности излучения для многомодового и одномодового волокон в оптическом кабеле на длинах волн 850 нм и 13ХХ нм, так и проверить прохождение сигнала в медножильной ЛВС по протоколу 1000BASE-T на гигабитной скорости.

Тестирование оптической мощности излучения тестером IDEAL SIGNALTEK II FO

Тестирование потерь оптического сигнала

Тестирование потерь оптического сигнала заключается в выявлении разницы между уровнем мощности, поступающим в оптоволокно со стороны передатчика и уровнем на выходе из волокна на приёмной стороне. Для  определения потерь измеряют суммарные потери оптической мощности в кабеле, включая оптические разъемы, места сращивания и т.д. при помощи источника оптического сигнала и измерителя оптической мощности (ваттметра), подсоединив тестируемый кабель к эталонному образцу.

Дополнительно, кроме ваттметра нам понадобится тестовый источник оптического излучения. Источник должен соответствовать типу тестируемого оптического волокна (светодиод или лазер) и  требуемой длине волны (850, 1300, 1310 и 1550 нм). Будьте внимательны, читайте инструкцию, прилагаемую к тестовому оборудованию!

Дополнительно, в зависимости от теста, который вы собираетесь выполнить, необходимо иметь один или два эталонных оптических коммутационных шнура. От их качества будет напрямую зависеть точность проведенных вами измерений. Всегда проверяйте эталонные оптические коммутационные шнуры до момента начала тестирования при помощи однонаправленного измерения потерь, описанного далее, чтобы убедиться в их абсолютной исправности.

Далее, необходимо выставить эталонную мощность оптического сигнала для измерения потерь, откалибровав прибор на значение 0 дБм. Без правильно установленной эталонной мощности, проведение измерений потерь сигнала  не представляется возможным!

Выполните очистку оптических разъемов изопропиловым спиртом и проконтролируйте их чистоту при помощи оптического микроскопа или оптическим видео зондом. Согласно ISO/IEC 14763-3, использование оптических разъемов с загрязнением поверхности более 25% (даже если эти разъемы используются впервые) запрещено. Оптические разъемы необходимо очистить от пыли и грязи, а если это не поможет, заполировать до их полной очистки. После этого настройте измерительное оборудование следующим образом:

Приведите в действие источник оптического излучения и выберите длину волны, которая подходит для тестирования данного оптоволокна. Включите измеритель оптической мощности, выберите размерность «дБм» или «дБ», диапазон и требуемую длину волны. Измерьте показание уровня мощности. Это значение будет эталонным показателем мощности для всех производимых вами измерений. Если ваш измеритель оптической мощности имеет функцию «обнуления», установите это показание прибора за «эталонный ноль». Теперь повторное включение/выключение  измерительного прибора недопустимо, так как это собьет уже установленные эталонные значения и всю описанную процедуру калибровки придется повторять заново.

Иногда в справочной литературе и руководствах по эксплуатации приводится способ настройки эталонного уровня мощности для определения потерь оптического сигнала по двум кабелям: пусковому и тестируемому, подключаемым к измерительному адаптеру или даже по трем эталонным кабелям. Этот способ приемлем для некоторых тестов и, более того, обязателен, если оптические разъемы на вашем тестовом оборудовании не соответствуют разъемам на тестируемой кабельной системе. Полученные, таким образом, эталонные значения будут занижены на уровень потерь эталонных кабелей при последующем обнулении потерь (когда вы устанавливаете потери в 0 дБ). Кроме того, если в пусковом кабеле или приемном есть дефекты, использование обоих кабелей для определения эталонных значений мощности скроет этот факт. Следовательно, вы можете начать тестирование с неисправными пусковыми кабелями, что исказит результаты всех производимых вами измерений. Спецификация EIA/TIA 568 C потребует применения одного эталонного кабеля, в то время как OFSTP-14 допускает оба вышеперечисленных способа.

Тестирование на наличие потерь сигнала

Уровень потерь сигнала измеряют двумя методами: односторонним и двусторонним измерением потерь. Для измерения методом одностороннего измерения потерь используется только пусковой кабель, в то время как  метод двухстороннего измерения потерь дополнен ещё и приемным кабелем, который подключается к измерителю на приемной стороне.

При работе по методу одностороннего измерения, тестируемый кабель  подключают к эталонному пусковому кабелю и прибором измеряют мощность сигнала на его приемном конце. Таким образом, выясняют потери сигнала в оптическом разъеме, который сопряжён с пусковым кабелем (первом оптическом разъеме после прибора в схеме измерения). Данный  способ описан в FOTP-171. Для проверки коннектора на другом конце схемы просто подключите кабель с другой стороны.

Тестирование  по методу двустороннего измерения потерь предполагает, что тестируемый кабель подключается с обеих сторон схемы измерений к двум эталонным кабелям, один из которых подключен к источнику сигнала, а другой – к измерительному прибору. Так определяется уровень потерь сигнала в оптических разъемах на обоих концах оптического кабеля и, дополнительно, потери в кабеле или кабелях, расположенных между ними. Этот способ отмечен в OFSTP-14 в качестве основного теста на измерение потерь сигнала в уже установленных кабельных системах.

Какое затухание вы должны получить при тестировании кабеля?

Несмотря на то, что в этом вопросе трудно делать общие рекомендации, вот некоторые из них:

• На каждом коннекторе потеря мощности сигнала может составлять  0. 5 дБ (максимум — 0.75 дБ).
• На каждом механическом сростке не более  0.3 дБ.
• Для многомодового волокна, потеря сигнала составляет 3,5 дБ/км, при длине волны 850 нм, и 1,5 дБ/км при длине волны 1300 нм.
• Для одномодового волокна потеря сигнала составляет 1 дБ/км при  длине волны 1310 нм и 1550 нм (оптоволокно G.652 A и B) и 0.4 дБ/км на километр (оптоволокно G.652 С и D).

Формально, потери  на участке ВОЛС приблизительно можно вычислить по следующей формуле:

(0.5 дБ X число оптических разъемов) + (0.2 дБ x количество сростков) + затухание сигнала в оптическом кабеле на данной длине волны х длину кабеля в (км).

Советы по устранению неисправностей

Если вы обнаружили большие потери сигнала в кабеле, обязательно переподключите его в противоположном направлении и проверьте его по методу одностороннего измерения потерь. Поскольку в этом методе потери измеряются только в оптическом разъеме на одном конце кабеля, вы самостоятельно сможете локализовать местонахождение проблемного оптического разъема. Это будет оптический разъем кабеля, подключенный к  пусковому кабелю, при помощи которого выполняется тестирование.

Причина возникновения больших потерь, выявленных с помощью метода двустороннего измерения потерь, должна быть локализована посредством  повторного тестирования по методу одностороннего измерения потерь с дальнейшим подключением кабеля в обратном направлении для определения, является ли оптический разъем на конце кабеля источником этих потерь. Если потери сигнала будут такими же, вам необходимо проверить каждый сегмент кабеля в отдельности, или использовать оптический рефлектометр.

Если вы не можете определить наличие оптического излечения в кабеле (в случае очень больших потерь) при проверке кабеля с помощью оптического трассировщика, то вероятнее всего причиной потерь является один из оптических разъемов. В этой ситуации у вас всего несколько вариантов возможных действий. Наилучшим решением будет локализация  проблемного участка кабеля и удаление оптического разъема на одном из его концов. Скорее всего, выбранный вами оптический разъем и был главным источником больших потерь сигнала (ваши шансы 50 на 50).

Тестирование при помощи оптического рефлектометра

Как было нами сказано ранее, оптические рефлектометры используются для  проверки состояния оптических кабелей и каналов ВОЛС в месте сращивания оптоволокна. Рефлектометры с успехом могут применяться  для поиска неисправностей ВОЛС.  Несколько слов уделим тому, каким образом рефлектометр может применяться при тестировании и устранении неисправностей кабеля.

Типичная рефлектограмма

На экране рефлектометра отображается много различной информации. Угол наклона рефлектограммы показывает степень затухания волокна и может быть  откалиброван на рефлектометре в дБ/км. Для измерения затухания в оптическом волокне, нам потребуется кабель достаточно большой длины без искажений сигнала на обоих его концах для того, чтобы избежать перегрузки приёмника оптического рефлектометра, вызванного большим отражением сигнала. Если оптическое волокно обладает нелинейностью на одном из концов, особенно рядом с «событием», вызывающим отражение, пропустите эту секцию волокна при подсчете потерь.

Оптические разъемы и места сращивания в терминологии рефлектометрии называются «событиями». Они оба показывают потерю сигнала, но оптические разъемы и механические соединители (сплайсы) порождают отражающий всплеск.  Следовательно, вы можете отличить их от мест сварки оптических волокон, которые этого всплеска не вызывают. Кроме того, высота такого всплеска показывает величину отражения оптического сигнала во время данного «события», за исключением случаев, когда оно настолько велико, что перегружает приёмник рефлектометра.

 Динамический диапазон рефлектометра и типичные события

Также оптические рефлектометры могут обнаруживать дефекты кабеля до момента или в процессе инсталляции. Если волокно было повреждено,  то его длина, определённая с помощью рефлектометра, окажется существенно меньше всей длины оптического кабеля, а место скола волокна будет видно на рефлектограмме как место сращивания с высокими потерями. Если на кабель была оказана чрезмерная нагрузка, вызванная превышением допустимого радиуса изгиба или просто недопустимым изгибом, то рефлектометр определит это событие просто как кабельный сросток в недопустимом месте.

Ограничения на применение  рефлектометрии

Ограниченная способность рефлектометра по дальности измерений, делает его использование весьма затруднительным в локальных вычислительных сетях (ЛВС) или структурированных кабельных системах (СКС), где оптические кабели обычно имеют длину в несколько сотен метров. Рефлектометр имеет ограниченное функционирование при работе с кабелями коротких длин в ЛВС и с большой вероятностью покажет «призрачный» сигнал (сигнал многократного отражения), отраженный от оптического разъема ближнего конца, чем способен достаточно просто ввести пользователя рефлектометра в недоумение.

Есть несколько правил, которые сделают применение рефлектометра более простым и понятным. Всегда используйте длинный пусковой кабель, который позволит рефлектометру стабилизироваться после стартового импульса. Этот кабель является эталонным для тестирования оптоволоконного участка после первого оптического разъема, который необходимо проверить. Для лучшего анализа, всегда начинайте проверку рефлектометром с установки наименьшей длительности импульса и  используйте пусковой кабель (нормализующую катушку), длина которого превышает длину оптического кабеля, который вы тестируете, как минимум, в два раза. Сделайте стартовую трассировку, и вы увидите, какие параметры необходимо изменить, чтобы получить хорошие результаты.

Нормализующая катушка

Самое главное, никогда не идите по легкому пути, просто подсоединив рефлектометр к измеряемой ВОЛС и нажав кнопку «автоматическое тестирование»)! Подобные случаи, зачастую, могут привести к поломке оборудования и потере значительной части финансовых средств. Если вы самостоятельно выполнили установку должным образом, то сможете попробовать запустить автоматическое тестирование и посмотреть, дает ли рефлектометр адекватные  результаты, но никогда не используйте его «вслепую».

Поиск и определение неисправностей

Возможно, что в какой-то момент потребуется выявить и устранить неполадки в структурированной кабельной системе. Если вы используете критически важное сетевое приложение или ваша сеть состоит из очень большого числа кабелей, надо быть готовым сделать это самостоятельно. Если вы планируете заняться поиском неисправностей самостоятельно, то имейте под рукой исправное и готовое к работе необходимое оборудование: дополнительные кабели, механические соединители оптических волокон (сплайсы), оптические разъемы для быстрого оконцевания оптических волокон и т.д., а также измерительное оборудование и, конечно, надежного помощника, который умеет с ним обращаться.

Невозможно преувеличить важность наличия хорошей кабельной  документации на СКС. Если не иметь представления, куда идут кабели, какова их длина и результаты тестирования оптической мощности излучения, то работа может застопориться с самого начала. Также вам понадобятся инструменты для диагностики неисправностей и их ликвидации, оборудование, включая портативный сварочный аппарат для сварки оптических волокон или несколько механических сплайсов, а также запасные кабели. Другими словами, когда вы прокладываете оптический кабель, поберегите остатки для восстановительных работ!

Первое, что следует выяснить – где именно возникла проблема: в оптическом кабеле или в оборудовании, использующем эти кабели. При помощи простого измерителя оптической мощности излучения  протестируйте источник на возможность передачи сигнала, а приёмник – на возможность его приема. С помощью оптического трассировщика проверьте целостность оптоволокна. Если неполадки обнаружатся в кабельной системе, то для их дальнейшей локализации используйте оптический рефлектор.

Возможно, что указанные нами методы и средства смогут быть вам полезными в нелегком труде по эксплуатации ВОЛС, СКС и ЛВС. Безусловно, все вышеперечисленное не является панацеей в вопросе ликвидации всех возможных неисправностей в оптических кабельных системах. Но, практика покажет, ведь она – критерий истины!



Чрезвычайная близость спецификаций Gigabit Ethernet к требованиям стандартов TIA и ISO может служить дополнительным аргу­ментом в пользу тестирования ВОК на основе многомодового ОВ с использованием VCSEL-лазеров. Например, пользователь может за­казать прокладку оптимизиро­ванного под лазер волокна для того, чтобы в дальнейшем мож­но было перейти на стандарт 1 или 10 Gigabit Ethernet. Если ка­налы передачи данных будут сертифицированы на соответ­ствие стандартам ТIA и ISO с ис­пользованием лазерных источ­ников излучения VCSEL, полу­ченные данные не будут соот­ветствовать наихудшим услови­ям эксплуатации. Однако пер­воначальная установка обору­дования 100 Мбит/с в такие ли­нии не вызовет никаких проб­лем, так как допустимый уро­вень потерь в 100-мегабитных системах существенно выше. Гораздо важнее при прокладке сети будет убедиться в том, что в будущем сеть можно будет перевести на стандарт Gigabit Ethernet, и что в сети выполнены все требования этого стандарта, предъявляемые к длине кабель­ного соединения и величине затухания.

Евгений Запорощенко, к.т.н., доцент, xdw.ru

Glasfasertester-Tester & Werkzeuge — FS Deutschland

StartseiteTester & WerkzeugeGlasfasertester

 Filter



• 

   

  Hot

  1mwAdapter

  Визуальный дефектоскоп Stifttyp, 1 мВт

  650нм ± 20нм

  <5км / SMF и MMF

  22,00 € (искл. MwSt.)

  26,18 € (включая MwSt.)

  12.3k Verkauft

  31 Bewertungen

• 

  Hot

  -70 ~+10DBM -50 ~+26DBMLC AUD ADAPTERLC ATERC ADAPTERC. Портативный Leistungsmesser, -70~+10дБм

  850-1625NM

  SMF & MMF / FC, SC, ST / AUTO-OFF-FUNKTION

  43,00 € (Exkl. MWST.)

  51,17 € (INKL. MWST.) 1,6К verkauft

  6 Bewertungen

• 

  Hot

  -70~+10dBm-50~+26dBmLC auf ST Adapter90 auf ST Adapter90 auf ST Adapter90 auf ST Adapter90 auf ST Портативный Leistungsmesser, -50~+26дБм

  850-1625NM

  SMF & MMF / FC, SC, ST / HOHE PRäzision

  43,00 € (Exkl. MWST.)

  51,17 € (INKL. MWST.) веркауфт

  3 Bewertungen

• Горячее

  FOFI-201 Идентификатор оптического волокна, одномодовый

  900-1700 нм / SMF / 0,9, 0,25, 2,0, 3,0 мм Faser

  239,00 € (искл. MwSt.)

  284,41 € (включая MwSt. )

  762 Verkauft

  5 Bewertungen

• 

  HOT

  -70 ~+10DBM -50 ~+26DBMLC AUD ADAPTERLC ATERF ATERF ADAPTER -ATERF ADAPTERLC ATERF ADAPTERLC ATERF ADAPTERLC ATERF ADAPTERLC ATERF ADAPTERLC ATERC -ATERF ADAPTER0003

  Портативный Leistungsmesser, -70~+10дБм

  850-1625nm

  SMF&MMF / FC, SC, ST / Automatische Wellenlängen-Erkennung

  129,00 € (exkl. MwSt.)

  153,51 € (inkl. MwSt.)

  639 Verkauft

  5 Bewertungen

• 

  HOT

  1310/1550NM, FC/SC850/1300NM, FC/SCLC ADAPTERC ADAPT ADAPT.0003

  Ручной оптический прибор, 1310/1550 нм, FC/SC

  1310 / 1550NM

  FC, SC / SMF / FP EMITTER

  149,00 € (Exkl. MWST.)

  177,31 € (Inkl. MWST.)

  633393999399399399399399399399393939393 3 663 6 3 6 3 6 3 6 3 6 3 6 3 6 3 6 3 6 3 6 3 6 3 6 3 9003 3 9003 6 3 (Inkl. Mwst.)

  6 Bewertungen

• 

  Hot

  -70~+10dBm-50~+26dBmLC на адаптер STLC на адаптер FC

  Портативный Leistungsmesser, -50~+26дБм

  850-1625NM

  SMF & MMF / FC, SC, ST / Automatische Wellenlängen-Erkennung

  129,00 € (Exkl. MWST.)

  153,51 € (INKL.) 545 Verkauft

  3 Bewertungen

• 

  HOT

  1310/1550NM850/1300NMLC AUF FC Adapterlc Auf ST Adapter

  3333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333 Портативный Optische Lichtquelle, 1310/1550нм

  1310 / 1550NM

  FC, SC, ST / SMF / LD EMITTER / FTTX / GEGENLICHT

  159,00 € (Exkl. MWST.)

  189,21 € (INKL. MWST.) 410 verkauft

  5 Bewertungen

• Hot

  FHOM-201 Ручной измерительный прибор + оптический мультиметр с лазерной оптикой и 2,5 мм FC/SC/ST-аншлюсом

  850-1625нм

  FC, SC, ST / SMF&MMF

  149,00 € (exkl. MwSt.)

  177,31 € (inkl. MwSt.)

  385 verkauft

  7 Bewertungen

• 

  Hot

  OPMLC для адаптера STLC для адаптера FC

  FOPM-205 PON Optischer Leistungsmesser

  1310–1550 нм

  SMF / FC, SC, ST / ±0,5 дБ

  409,00 € (искл. MwSt.)

  486,71 € (INKL. MWST.)

  163 Verkauft

  5 Bewertungen

• 

  Hot

  Singlemodemultimode

  2222222222222292 OTDR LWL-Vorlauffaser-Box, одномодовый

  LC / SC / FC / ST / LSH

  Corning Faser

  271,00 € (Exkl. MWST.)

  322,49 € (INKL. MWST.)

  17 Bewertungen

• Горячее

  FOTR-201 Hand-OTDR (1310±20нм/1550±20нм, 24/22дБ), совместим с FC/SC Steckverbindern

  FC / SC / 24/22dB

  968,00 € (exkl. MwSt.)

  1.151,92 € (inkl. MwSt.)

  338 verkauft

  3 Bewertungen

Тестирование оптоволокна | Методы тестирования оптоволоконных кабелей и лучшие инструменты

Что такое тестирование волокна?

Тестирование оптоволокна охватывает процессы, инструменты и стандарты, используемые для тестирования оптоволоконных компонентов, оптоволоконных каналов и развернутых оптоволоконных сетей. Сюда входят оптические и механические испытания отдельных элементов и всесторонние испытания передачи для проверки целостности всей установки волоконно-оптической сети.

Волоконная оптика стала ведущей в мире средой передачи данных. Растущее разнообразие волоконно-оптических приложений выдвинуло на первый план потребность в обучении технических специалистов и универсальных, удобных решениях для тестирования.

С момента своего создания в 1970-х годах оптоволоконные сети постоянно развивались и расширялись. Появление 5G, подводных сетей и FTTx (Fiber to the X) подчеркнуло важность надежного тестирования и мониторинга оптоволокна. VIAVI предлагает непревзойденное техническое мастерство, надежность и сотрудничество на протяжении более 80 лет, что позволило создать лучшие в отрасли решения для тестирования волокон.

Учитывая размер и сложность современных оптоволоконных сетей, производительность больше не является приоритетом. Эффективность должна начинаться в лаборатории и распространяться на этапы строительства и технического обслуживания. VIAVI предлагает полностью интегрированный портфель облачных инструментов, программного обеспечения и услуг для тестирования оптоволокна, которые являются гибкими и совместимыми. Следующее поколение инструментов для тестирования оптоволокна теперь быстрее, проще в использовании и мощнее, чем когда-либо прежде.

Необходимые ресурсы:

• Справочное руководство по тестированию оптоволокна — Том 1
• Справочное руководство по тестированию оптоволокна — Том 2
• Плакат: Общие сведения об оптоволокне

Стандарты тестирования оптоволокна

на протяжении многих лет для сертификации компонентов и установок волоконно-оптической сети перед их использованием. По мере увеличения числа развертываний необходимо соблюдать национальные и международные стандарты для обеспечения согласованности, функциональной совместимости и производительности.

Для каждой категории испытаний было сформировано несколько органов по стандартизации и рабочих групп. Являясь активным участником разработки и пересмотра стандартов, VIAVI работает бок о бок с ведущими органами по стандартизации, чтобы способствовать созданию следующего поколения продуктов и услуг для тестирования волокон.

Зачем нужно тестировать оптоволоконные сети?

Отраслевые стандарты и гарантийные требования делают тестирование волоконно-оптических сетей неизбежным, но есть много других причин, по которым следует тестировать и контролировать производительность оптоволоконных сетей.

Рыночный спрос на пропускную способность привел к увеличению размера и сложности оптоволоконных сетей. Архитектура пассивной оптической сети (PON), DWDM (плотное мультиплексирование с разделением по длине волны) и другие инновации привели к появлению большего количества кабельных сегментов и мест вносимых потерь, даже несмотря на увеличение требований к производительности и снижение бюджетов потерь. Тщательное и точное тестирование оптоволокна на всех уровнях и фазах сети может обеспечить удовлетворенность клиентов и конкурентное преимущество.

Несмотря на самые лучшие намерения высококвалифицированных технических специалистов, хрупкость и размер волоконной оптики могут быть неумолимыми, когда речь идет о загрязнении, микроизгибах и повреждении разъемов. Грязные соединения остаются основной причиной отказов оптоволоконных сетей. Всестороннее тестирование сети перед включением позволяет обнаружить и заблаговременно устранить любые дефекты или повреждения.

Жизненный цикл тестирования оптоволокна

Тестирование оптоволокна часто рассматривается как действия по установке, которые проверяют готовность оптоволоконной сети. В практическом применении тестирование оптоволокна простирается от самой ранней разработки новых волоконно-оптических компонентов и систем в лаборатории до мониторинга и устранения неполадок, которые обеспечивают годы надежной работы волокна в полевых условиях.

Увеличить

Передовой опыт тестирования оптоволоконных кабелей

Тестирование волоконно-оптических сетей является неотъемлемой частью установки волоконно-оптических сетей, а также текущего обслуживания. Следование некоторым передовым методам фундаментального тестирования оптоволокна приведет к более безопасному, эффективному и надежному развертыванию оптоволокна и активации сети.

• Важность чистоты при установке и тестировании оптоволокна невозможно переоценить. Волоконно-оптический микроскоп можно использовать в качестве тестера для проверки чистоты сердечника и соединительных наконечников. Инструменты автоматизированной проверки можно использовать для обычных оптоволоконных интерфейсов, таких как PON и MPO. Для надлежащей очистки волоконно-оптических соединений рекомендуются специальные чистящие средства. Такое же внимание к чистоте следует уделять эталонным кабелям и соединениям испытательного оборудования.
• При использовании тестера оптоволокна VFL (визуальный локатор повреждений) для определения места повреждения безопасность глаз чрезвычайно важна. Поскольку в VFL используется источник лазерного излучения высокой интенсивности, ни источник, ни сердцевина волокна, освещаемая VFL, не должны быть видны невооруженным глазом.
• Использование источника оптического света и измерителя мощности или набора для измерения оптических потерь (OLTS) считается хорошей практикой тестирования оптоволокна, позволяющей убедиться, что бюджет оптической мощности находится в пределах проектных спецификаций. Калиброванный оптический источник света (OLS) может использоваться в сочетании с измерителем оптической мощности (OPM) для количественной оценки вносимых потерь в линии до включения.
• Рефлектометр является рекомендуемым инструментом тестирования оптоволокна для подробного базового уровня и записи «характеристик» оптоволоконной линии связи.
• Рефлектометр предназначен для обнаружения, поиска и измерения событий в любом месте оптоволоконного канала. Генерируется информация о местоположении, касающаяся локализованных потерь и событий отражения, предоставляя техническим специалистам наглядную и постоянную запись характеристик волокна.
• При использовании рефлектометра используйте пусковые кабели для квалификации переднего и дальнего разъемов. Кабель запуска подключается между тестером и тестируемым волокном, а кабель приема подключается к дальнему концу оптоволоконного канала. Важно отметить, что волокно, используемое в кабеле запуска и приема, должно соответствовать тестируемому волокну (тип, размер жилы и т. д.)
• Принципы автоматизации процесса тестирования (TPA), которые эффективны на производстве, также могут быть распространены на установку оптоволоконной сети. Сводя к минимуму процессы ручного тестирования и уменьшая вероятность ошибок и время обучения, сертификацию и ввод в эксплуатацию можно выполнить и задокументировать уверенно и предсказуемо.
• Наконец, надлежащее планирование и подготовка являются основными передовыми методами, применимыми к любой организованной деятельности, включая тестирование оптоволокна. Сборка и организация предварительно очищенного, откалиброванного и полного комплекта инструментов для тестирования необходимы для проведения наиболее эффективных и точных тестов оптоволокна.

Тестирование оптоволокна и конструкция оптоволоконного кабеля

Применение оптоволоконной связи может показаться элегантным в своей простоте, но тестирование оптоволоконного кабеля требует понимания некоторых основных принципов, которые отличают тестирование оптоволокна от его предшественника.

Оптическое волокно состоит из очень тонкого стеклянного стержня, окруженного пластиковым защитным покрытием. Свет, который вводится в сердцевину стекловолокна, будет следовать по физическому пути этого волокна из-за полного внутреннего отражения света между сердцевиной и оболочкой.

Три C оптического волокна

Основные элементы оптического волокна с точки зрения тестирования волокна иногда называют «тремя C»:

• Сердцевина: из специально обработанного стекла или пластика. Это среда для передачи света по всему пролету кабеля, поэтому она должна быть максимально чистой и чистой.
• Оболочка:  Дополнительный слой из материала, аналогичного сердечнику, но с более низким показателем преломления для облегчения непрерывного отражения источника света обратно в сердечник.
• Покрытие:  Внешний слой кабеля, который обертывает, защищает и изолирует сердцевину и оболочку.

Типы волокна

Волокно подразделяется на различные типы (многомодовое или одномодовое) в зависимости от того, как свет проходит через него. Тип волокна тесно связан с диаметром сердцевины и оболочки. Многомодовое волокно имеет больший диаметр сердцевины, что позволяет одновременно проходить через него нескольким модам света.

Основными преимуществами многомодового волокна являются простота подключения к источникам света и другим волокнам, более низкая стоимость источников света (передатчиков) и упрощенные процессы соединения и сращивания. Однако его высокое затухание (оптические потери) и низкая пропускная способность ограничивают передачу света по многомодовому волокну на короткие расстояния.

Преимуществом одномодового волокна является его более высокая производительность в отношении полосы пропускания и затухания.

Небольшой размер сердцевины одномодового волокна требует более дорогих передатчиков и систем юстировки для достижения эффективной связи. Тем не менее, для высокопроизводительных систем или систем длиной более нескольких километров одномодовое волокно остается лучшим вариантом.

Методы тестирования оптоволокна и типы измерений

Для оценки качества установки оптоволокна, подтверждения готовности к активации услуг и обеспечения надежной работы оптоволоконного канала следует использовать некоторые основные методы и инструменты тестирования оптоволокна. использовал.

Есть несколько важных моментов, которые необходимо измерить, оценить и проверить:

Осмотр торца волокна

Когда два волокна соединены вместе, ключевым требованием является обеспечение прохождения света от волокна к волокну без чрезмерных потерь или обратных отражений. Что остается сложной задачей, так это поддержание первозданной торцевой поверхности. Одна частица, соединенная с сердцевиной волокна, может вызвать значительные вносимые потери, обратное отражение и даже повреждение оборудования. Упреждающий осмотр волокна необходим для обеспечения надежного оптоволоконного соединения.

Проверка целостности волокна

При тестировании оптоволоконных кабельных сетей можно использовать видимый лазерный источник, подключенный к одному концу кабеля, для проверки передачи на противоположный конец. Этот тип тестирования оптоволокна предназначен только для обнаружения грубых дефектов волокна, таких как макроизгибы. Вы также можете проверить целостность оптоволоконного кабеля, чтобы определить, подключен ли правильный оптоволоконный кабель к правильному месту на коммутационной панели.

Идентификатор волокна (FI) — полезный переносной инструмент для тестирования волокна, который может идентифицировать и обнаруживать оптические сигналы извне в любой точке оптоволоконного канала. Идентификаторы волокна можно использовать для подтверждения наличия трафика по волокну, а также направления передачи.

 Визуальный локатор повреждений (VFL) использует лазерный свет видимого спектра для проверки непрерывности волокна, а также для выявления условий неисправности. Источник красного света будет виден сквозь покрытие в местах разрывов волокон или дефектных соединений. Для оптоволокна протяженностью более 5 км/3 миль или там, где доступ к волокну ограничен, рефлектометр можно использовать в качестве тестера оптоволоконного кабеля для точного определения любых проблем с непрерывностью.

Измерение оптических потерь

По мере прохождения источника света по волокну уровень его мощности снижается. Снижение уровня мощности, также называемое оптическими потерями, выражается в децибелах (дБ).

Некоторые могут спросить, что такое «правильный метод тестирования волокна». Самый точный способ для тестеров оптоволокна измерить общие оптические потери в волокне — это ввести известный уровень света на одном конце и измерить уровень света на другом конце с помощью OLTS. Поскольку оптический источник света и измеритель мощности подключены к противоположным концам линии связи, для этого метода требуется доступ к обоим концам волокна.

Измерение оптической мощности

Измерение мощности — это проверка уровня сигнала от передатчика, когда система находится в рабочем состоянии или активирована. Измеритель оптической мощности будет отображать оптическую мощность, полученную на его фотодиоде, и может быть подключен непосредственно к выходу оптического передатчика или к оптоволоконному кабелю в точке, где будет находиться оптический приемник. Оптическая мощность может быть измерена в единицах «дБм», где «м» представляет 1 милливатт, а «дБ» относится к децибелам.

Тестирование оптоволокна на оптические потери

При тестировании оптоволоконных кабелей на оптические потери тестеры оптоволокна должны быть подключены к тестовому источнику для обеспечения стандарта оптического света, а также пусковому кабелю для обеспечения откалиброванного «потери 0 дБ». » ссылка. Измеритель мощности на противоположном конце цепи будет измерять источник света с тестируемым волокном и без него, чтобы количественно определить потери в дБ в самом волокне.

Другие методы проверки соединений оптоволоконных кабелей включают в себя как пусковые кабели, так и «приемные» кабели, подключенные к измерителю мощности. Это стандартный тест на потери в смонтированной кабельной системе, включающий измерения потерь на обоих концах тестового кабеля. По этой причине обеспечение исключительной чистоты всех соединений является важным аспектом любого испытания волокна.

Оптический рефлектометр (OTDR) также можно использовать в качестве тестера оптоволоконного кабеля для измерения оптических потерь. Используя лазерный свет высокой интенсивности, излучаемый через соединительный кабель на одном конце оптоволоконного кабеля с заданным интервалом импульсов, рефлектометр анализирует обратное рассеяние света, возвращающегося к месту расположения источника.

Этот односторонний метод тестирования оптоволокна можно использовать в качестве тестера оптоволокна для количественного анализа потерь, а также точного определения мест потерь во время установки, обслуживания и устранения неполадок. Продукты Mini-OTDR сочетают в себе функциональные возможности рефлектометра мейнфрейма с портативным продуктом для тестирования оптоволокна и могут интегрировать другие возможности, такие как проверка концов волокна, VFL и измерение мощности. Узнайте больше о тестировании OTDR.

Истоки тестирования оптоволокна

Передача оптического сигнала по тонкому стеклянному «волокну» не является новой концепцией. Более 100 лет назад эксперименты показали способность света проходить через изогнутую стеклянную подложку и сохранять большую часть своей первоначальной интенсивности. К концу 1960-х годов лазерная оптика, сверхпрозрачные стеклянные волокна и цифровая передача сигналов объединились, чтобы сформировать основу волоконно-оптических сетей связи, которые мы знаем сегодня. К 1990-м годам оптоволоконные сети уже могли передавать до 100 раз больше информации, чем традиционные кабели с электронными усилителями.

Волоконная оптика работает путем преобразования электронной/двоичной информации в оптические сигналы в виде цифровых световых импульсов. Эти сигналы могут передаваться по длинным оптоволоконным линиям к приемнику на дальнем конце линии, где сигнал преобразуется обратно в исходную двоичную форму. Это читаемый формат для компьютерных систем и устройств. Чтобы проверять и поддерживать целостность этих оптических сигналов на больших расстояниях и в сложных сетях, а также идти в ногу с ростом пропускной способности, процессы тестирования оптоволокна должны постоянно развиваться.

Будущее оптоволокна Испытание

Потенциал оптоволокна как средства связи кажется безграничным, и постоянно открываются новые открытия и возможности. Многообещающие исследования таких технологий, как передача «скрученного света», могут в конечном итоге привести к увеличению пропускной способности в 100 раз по сравнению с тем же одномодовым волокном.

Эта дополнительная возможность может понадобиться раньше, чем ожидалось, поскольку 5G, IoT (Интернет вещей) и искусственный интеллект ускоряют и без того резкий годовой рост потребления. Неудивительно, что рынок тестирования волоконной оптики, как ожидается, вырастет примерно в 9 раз.% в год в обозримом будущем.

Чтобы обеспечить это светлое будущее, ключевым является поэтапный общий подход к тестированию оптоволокна. Инновации, которые начинаются как непроверенные концепции, в конечном итоге перейдут в производство и, наконец, станут важными элементами оптоволоконных сетей по всему миру. Создавая надежные, совместимые решения для тестирования с общей ДНК (архитектурой цифровой сети), которая связывает вместе все этапы жизненного цикла тестирования, VIAVI позволяет решениям для тестирования и мониторинга оптоволокна идти в ногу с воображением.

Волоконно-оптические тестеры для любой сети

Рекомендации по проверке оптоволокна: проверка перед подключением

Передовые практики для тестеров оптоволокна

Загрязненные разъемы являются основной причиной устранения неполадок в оптоволоконных сетях. Хотя органы по стандартизации установили критерии качества и чистоты торцевых поверхностей оптоволоконных соединителей, технические специалисты по-прежнему сталкиваются с проблемами при внедрении этих методов. Без правильных тестеров оптоволокна соблюдение этих стандартов или спецификаций сложно и требует много времени.

Одна частица, соединенная с сердцевиной волокна, может вызвать значительное обратное отражение, вносимые потери и даже повреждение оборудования. Узнайте больше о проверке оптоволокна и нашем процессе «ПРОВЕРЬТЕ ПЕРЕД ПОДКЛЮЧЕНИЕМ», чтобы обеспечить чистоту торцевых поверхностей оптоволокна перед сопряжением разъемов. Также узнайте больше о тестировании разъемов MPO.

Зачем тестировать свое волокно?

Волоконно-оптические сети предлагают беспрецедентную скорость и пропускную способность для удовлетворения постоянно растущего спроса на более быстрые сети связи. Большая часть передачи данных по всему миру в настоящее время постоянно зависит от оптоволокна для надежной высокоскоростной передачи данных.

Хотя одним из положительных качеств оптоволоконного кабеля являются низкие потери мощности на больших расстояниях, оконечные точки и точки доступа к оптоволоконным сетям по-прежнему подвержены непредвиденным потерям, которые могут нарушить работу этой жизненно важной службы. Таким образом, оптоволоконные тестеры, использующие различные методы тестирования оптоволокна, являются важными инструментами. Были установлены американские и международные стандарты для регулирования этих методов тестирования оптоволокна, и был разработан ряд универсальных тестеров оптоволокна.

Проверка волоконной оптики с помощью фонарика?

Один из основных типов тестеров оптоволокна известен как трассировщик оптоволокна или визуальный трассировщик волокна. По внешнему виду похожий на обычный фонарик, оптоволоконный трассировщик использует только маломощный светодиодный источник света или лампочку. Визуальный трассировщик волокон может проверить непрерывность оптоволоконного пути, включая любые соединения, и убедиться, что волокна не повреждены.

Эти устройства используются путем простого присоединения одного конца волокна и наблюдения за визуальным светом, передаваемым на противоположный конец. Этот тестер оптоволокна также можно использовать для тестирования нового волокна на катушке перед его развертыванием или для проверки правильности соединения волокон на коммутационных панелях.

Другой полезный тестер оптоволокна называется Live Fiber Identifier (LFI). Используя этот тип тестера оптоволокна, оптический сигнал можно проверить в любой точке по всей длине кабеля, без прямого подключения к точке подключения волокна. Используя регулируемую головку, совместимую с волокнами разного диаметра, LFI обнаруживает оптический сигнал извне для минимально инвазивного тестирования волоконной оптики. LFI также может быть преобразован в измеритель оптической мощности (OPM) для измерения как абсолютной (дБм), так и относительной (дБ) мощности для данного оптоволоконного кабеля.

Оптоволоконные визуальные дефектоскопы

Одним из самых простых и универсальных тестеров оптоволоконных кабелей, доступных на сегодняшний день, является визуальный дефектоскоп (VFL). Этот тип волоконно-оптического лазерного тестера работает, вводя видимый красный лазерный свет от устройства-источника в один конец оптоволоконного кабеля. Высокая мощность VFL позволяет обнаруживать «утечки», позволяя техническим специалистам визуально видеть любые дефекты.

Свет, выходящий через разрыв, изгиб или неисправное соединение, будет виден через оболочку кабеля. Этот тестер оптоволокна особенно удобен для обнаружения повреждений кабелей вблизи оптоволоконных шкафов или на концах кабелей, которые могут выступать в качестве «мертвых зон» при тестировании оптической рефлектометрией во временной области (OTDR). Волоконно-оптический источник света также отлично подходит для обнаружения утечек через механические соединения.

Чтобы правильно использовать VFL, в первую очередь нужно правильно очистить сопрягаемую поверхность или «торцевую поверхность» и осмотреть ее под микроскопом, чтобы убедиться в чистоте. Затем VFL подключается непосредственно к наконечнику разъема с помощью универсального интерфейса разъема. Из-за высокой мощности лазерного излучения вы никогда не должны видеть выходной сигнал VFL невооруженным глазом.

После подключения и включения VFL наполнит сердцевину волокна лазерным светом, чтобы можно было проверить кабель на наличие дефектов. Разрывы могут быть видны через оболочку оптоволоконного кабеля, хотя оболочки черного или серого цвета, как правило, препятствуют видимости света. VFL также является эффективным тестером волокна для непрерывности, отслеживания и идентификации волокна.

Как протестировать оптоволоконный кабель с помощью рефлектометра

Оптический рефлектометр (OTDR) — это единственный доступный тестер волоконно-оптических источников света, который может точно определить величину и местоположение точек потери волокна, вызванных разрывами, изгибами или дефектами. связи. В отличие от других инструментов, которые измеряют характеристики потерь напрямую, рефлектометрический тестер оптоволокна работает косвенно, анализируя свет, рассеянный обратно к источнику. Принцип рассеяния Рэлея позволяет небольшому проценту фотонов света отражаться обратно к источнику из-за столкновений с микроскопическими частицами внутри волокна. Затем этот обратно рассеянный свет можно проанализировать, чтобы определить положение и потери мощности при затухании вдоль волоконно-оптической линии связи.

Настройка рефлектометра

Рефлектометр — это мощный инструмент, который требует обучения и практики в руках квалифицированных технических специалистов. Хотя большинство оборудования OTDR включает режим «автоматического тестирования», понимание доступных параметров тестирования OTDR позволит правильно настроить OTDR в зависимости от сложности и длины оптического волокна. Например, настройка более длинной ширины импульса и диапазона расстояний на тестере оптоволокна OTDR может быть уместной, если длина тестируемого оптоволоконного канала составляет 100 км или более.

Понимание результатов OTDR

Большинство дисплеев OTDR содержат комбинацию числовых и графических результатов. Графический дисплей обычно включает график зависимости расстояния от мощности (дБ) для предоставления информации о наклоне коэффициента затухания, а также о положении и типе дополнительных источников затухания. Обученный оператор рефлектометра распознает «сигнатуру» таких распространенных событий затухания, как стыки и точки изгиба.

Вносимые потери в оптоволокне

Каждое соединение и терминация в оптоволоконной сети, а также затухание в самом оптическом кабеле вносят свой вклад в общие потери в системе. Вносимые потери определяются как количество света, которое теряется между двумя фиксированными точками в волокне. Значение этого параметра выражается в децибелах (дБ) и иногда упоминается просто как «потери» или «затухание» оптоволоконного кабеля.

Во время проектирования волоконно-оптической сети будет определен уровень сигнала, требуемый на приемном конце, и будут тщательно выбраны передатчик, волокно и все компоненты по длине кабеля, чтобы постоянно соответствовать этим характеристикам. потребности. Затем тестеры оптоволокна используются для определения превышения бюджета потерь, рассчитанного на этапе проектирования.

Бюджет потерь

Спецификации кабелей и соединителей очень точны с точки зрения характеристик потерь, хотя заводские испытания обычно проводятся с высококачественными эталонными соединителями, которые создают более оптимальные рабочие условия. Суммирование теоретических потерь каждого компонента является практическим первым шагом, чтобы определить, был ли превышен бюджет потерь.

В связи с постоянно растущими требованиями к пропускной способности современных волоконно-оптических сетей важно соблюдать бюджет потерь. Единственный способ узнать наверняка, было ли это достигнуто, — это использовать эффективные методы мониторинга и тестирования волокна, включая наборы тестовых потерь, для сертификации уровня 1.

Волоконно-оптические тестеры могут различаться по сложности и функциональности, но, выступая в качестве комплексного набора для тестирования оптоволокна, они могут использоваться для предотвращения, обнаружения и устранения потерь и повреждений основных волоконно-оптических сетей.

Рефлектометры | Anritsu America

• Контрольно-измерительные приборы
• Оптические измерительные приборы
• Рефлектометры

Широкий ассортимент рефлектометров Anritsu обеспечивает быстрые и высокоточные измерения волоконно-оптических кабелей с помощью уникального ряда портативных, настольных и OEM-модулей. Эксперты в тестировании оптоволокна Ассортимент продукции Anritsu включает уникальный рефлектометр Coherent для тестирования подводных кабелей длиной до 12 000 км и НОВЫЙ рефлектометр uOTDR с производительностью, сравнимой с традиционными рефлектометрами, которые в четыре раза больше по размеру и более чем в два раза дороже.

Наши ведущие решения для тестирования оптического волокна включают:

• Подводная лодка
• Ядро
• Метро/Подъезд
• ФТТх/ГПОН

Сопутствующее решение:

• OTDR — ACCESS Master с сенсорным экраном
• Установка и обслуживание мобильной сети 5G NEW

Выберите OrderModel Номер	Номер модели	Длина волны	ОСОБЕННОСТИ
	MT9085 Series OTDR — ACCESS Master	Opt-053: 1310/1550 нм SM Opt-055: 1310/1550/1650 нм SM Opt-056: 1310/1490/1650 нм SM Opt-057: 1310/1550/1625 нм SM 3 : 1310/1490/1550/1625 нм SM Opt-063: 1310/1550 нм SM, 850/1300 нм MM	Функция рефлектометра, источник света, измеритель оптической мощности и источник визуального освещения, встроенные в универсальный тестер, а также внешний фиброскоп (VIP)
	MT1000A Network Master Pro (тестовое оборудование Ethernet / CPRI / FC / OTN / SDH / OTDR)	MU100020A: 1310 нм/1550 нм SM MU100021A: 1310 нм/1550 нм SM 850 нм/1300 нм MM MU100022A: 1310 нм/1550 нм/1625 нм SM MU100023A: 1310 нм/1550 нм/1650 нм SM	Портативный тестер с поддержкой тестов 10/100G, OTDR и CPRI с превосходными эксплуатационными характеристиками и расширяемостью
	MWA Когерентный рефлектометр	1535,03 — 1565,08 нм СМ	Когерентный рефлектометр для обнаружения повреждений в очень длинных подводных кабелях (до 12 000 км) с высоким разрешением измерений 10 м
	MU 4C/14C6/15C/15C6 Серия μOTDR Module™	1310/1550/1625/1650 нм СМ	Компактный и легкий (около 700 г) рефлектометр для оптоволокна Установка и обслуживание
	MU 4B/14B1/15B/15B1 Серия μOTDR Module™	1310 нм/1550 нм СМ	Компактный и легкий (около 700 г) рефлектометр для оптоволокна Установка и обслуживание
	MU 4A1 Модуль μOTDR™	1625 нм/1650 нм СМ	Компактный и легкий (около 700 г) рефлектометр для оптоволокна Установка и обслуживание

Выберите страну/регион

• Австралия
• Бразилия
• Канада
• Китай
• Дания
• Финляндия
• Франция
• Германия
• Гонконг
• Индия
• Италия
• Япония
• Южная Корея
• Мексика
• Россия
• Сингапур
• Швеция
• Тайвань
• Соединенное Королевство
• США
• Вьетнам
• Подробнее

Тестирование оптоволокна | Решения для тестирования оптоволокна

Важность тестирования оптоволокна в сетях

Сети постоянно развиваются, и для этого они нуждаются в постоянном обслуживании и модернизации. Ускоренные темпы развития технологий и растущая сложность сетей, которые в настоящее время переходят на 5G, делают поддержку эволюции сетей еще более сложной задачей.

Использование стандартизированных протоколов необходимо для проверки и поддержания целостности оптических сигналов в этих все более сложных сетях и на всех оптических путях. Вот почему EXFO разработала полный набор решений для тестирования оптоволокна, чтобы гарантировать целостность сети.

Автоматизация простых в использовании, оптимизированных для работы в полевых условиях тестовых решений в сочетании с мгновенной интерпретацией результатов позволяет ускорить получение результатов, делая дефицитные знания доступными для всех и любого уровня квалификации. Использование интеллектуального портативного испытательного оборудования EXFO избавляет от догадок при настройке, выполнении и анализе, что приводит к высококачественным сетям, поставляемым вовремя и способным удовлетворить любые прогнозируемые требования к обслуживанию.

Тестирование волоконно-оптических кабелей

Поддержание качества сигнала – измерение оптических потерь

Источники света и измерители мощности

При прохождении оптических сигналов по сети многие переменные могут влиять на качество передачи. Это важный фактор для производительности сети. Низкий уровень сигнала, который не соответствует пороговому значению приемопередатчика, приводит к отсутствию подключения и трудностям с масштабированием пропускной способности в будущем.

Мощность светового сигнала естественным образом снижается по мере его прохождения, поэтому для проверки сигнала техники используют оптический источник света и измеритель мощности, чтобы подавать свет на один конец и измерять сигнал в конечной точке. Низкая мощность может указывать на наличие дефекта волокна, препятствующего прохождению сигнала, такого как макроизгиб, плохой разъем или обрыв волокна. Для выявления и локализации неисправности потребуются дополнительные испытания.

Наборы для измерения оптических потерь

Наборы для измерения оптических потерь (OLTS) компании EXFO обеспечивают измерение вносимых потерь (IL), оптических возвратных потерь (ORL) и длины волокна на двух длинах волн за пять секунд посредством полностью автоматизированного двунаправленного анализа. OLT EXFO включают в себя пошаговый справочный мастер и интеллектуальную диагностику неисправностей и доступны в виде специальных портативных приборов и модулей на базе платформы для соответствия различным сетевым архитектурам и требованиям к испытаниям.

Полевые испытания волоконно-оптических кабелей — измерение характеристик

Проверка оптоволокна

Грязные и/или поврежденные оптоволоконные разъемы являются одной из наиболее распространенных причин проблем в оптической сети. Это критическая проблема, учитывая необходимость более быстрого развертывания оптоволокна и увеличение нагрузки на эксплуатационные расходы. Разнообразные решения для контроля оптоволокна от EXFO помогают техническим специалистам и инженерам оценивать и устранять проблемы.

Обнаружение активных волокон

Ручные детекторы активных волокон EXFO обеспечивают эффективный, точный и надежный сбор данных без прерывания трафика или повреждения/перегрузки волокон. Технические специалисты могут обнаруживать живые и темные волокна и избегать ненужных манипуляций, экономя время и избавляясь от догадок.

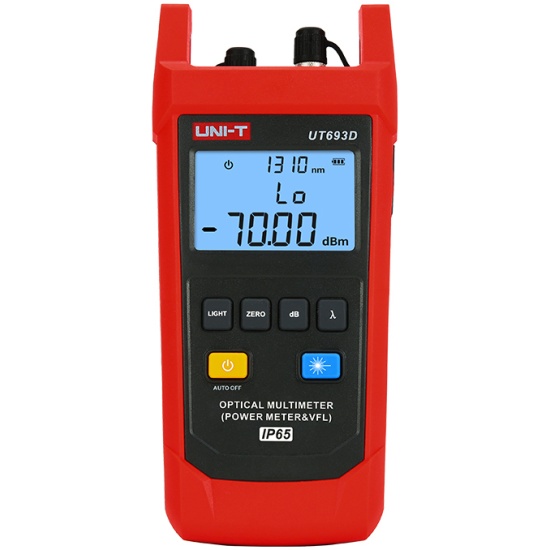

Волоконно-оптические мультиметры (OFM)

OFM — это важный портативный инструмент для специалистов по оптоволоконным коммуникациям, аналогичный хорошо известным мультиметрам, используемым для электрических цепей. OFM выполняют быстрые измерения нескольких ключевых оптических параметров, таких как потери (дБ), оптические возвратные потери (дБ), длина (метры) и мощность (дБм). Это позволяет техническим специалистам без дополнительного обучения проверять состояние оптоволоконной линии связи и устранять потенциальные проблемы на месте, максимально экономя свое время и сводя к минимуму дополнительные выезды грузовиков. 9Рефлектометры 0003

и iOLM

Признанные в отрасли рефлектометры EXFO обеспечивают высокоточные измерения, позволяющие легко характеризовать и проверять оптоволоконные соединения. Эти устройства имеют решающее значение для определения характеристик, устранения неполадок и мониторинга оптоволоконных линий на этапах строительства, активации и запуска.

Рефлектометры компактны, прочны и просты в использовании в полевых условиях. iOLM, или интеллектуальный преобразователь оптических каналов, анализирует и интерпретирует несколько сложных рефлектограмм OTDR, упрощая диагностику тестируемого канала. Теперь одним нажатием кнопки любой технический специалист может стать экспертом по тестированию. Легко понять, почему эти устройства имеют решающее значение для обеспечения производительности оптоволоконной связи, предоставляя ценный инструмент для выездных технических специалистов.

Решение для мониторинга оптоволокна

Рефлектометры можно использовать не только для тестирования на месте; их также можно запускать удаленно из централизованного блока через облако. Благодаря централизованным системам OTDR (система удаленного тестирования оптоволокна) технические специалисты могут получить доступ к возможностям OTDR непосредственно на месте.

Централизованное решение может помочь операторам сократить среднее время ремонта (MTTR), выполнить соглашения об уровне обслуживания (SLA) и повысить качество обслуживания клиентов. Централизованная система EXFO NOVA позволяет выполнять тестирование от центрального офиса до терминала оптической сети (ONT). Это особенно полезно в приложениях Fiber to the Home (FTTH).

Анализ дисперсии

Хроматическая дисперсия (ХД) и поляризационная модовая дисперсия (ПМД) могут быть причиной ошибок передачи, поскольку разные длины волн и разные состояния поляризации, поддерживаемые в волокне, могут распространяться с разными скоростями и вызывать расширение импульса. Чем выше скорость сигнала, тем выше вероятность битовых ошибок, вызванных CD и PMD. EXFO предлагает различные анализаторы, которые могут обнаруживать дисперсию и обеспечивать целостность сигнала, чтобы избежать ухудшения качества обслуживания.

Спектральные испытания

Методы внутриполосного оптического отношения сигнал-шум (OSNR) Pol-Mux компании EXFO и эксплуатационного Pol-Mux OSNR являются ответом на вопрос о том, как точно измерить оптическое OSNR для каждого канала. в реконфигурируемых оптических мультиплексорах ввода-вывода (ROADM) и сетях 100 Гбит/с и выше.

Test and Inspection предлагает рефлектометры, наборы для проверки потерь, оборудование для проверки волокон, идентификаторы и локаторы волокон.

Надежные, интуитивно понятные инструменты, помогающие устанавливать, тестировать и устранять неполадки в оптоволоконных сетях.

Компания AFL разрабатывает инструменты для тестирования и проверки, которые просты в использовании и дают быстрые результаты, не требуя сложного обучения.

Осмотр и очистка оптоволокна

Компания AFL предлагает полный набор быстрых и простых в использовании инструментов для осмотра и очистки торцевых поверхностей оптоволокна. Их последовательное использование устраняет причину №1 перебоев в работе сети — загрязнение разъемов.

Идентификация волокна

Визуальные локаторы повреждений и эргономичные идентификаторы активных волокон для установки, активации и обслуживания оптоволоконных сетей.

Тестирование оптических потерь

Измерители оптической мощности AFL, источники света и наборы для тестирования — необходимые инструменты для технических специалистов, работающих с оптоволоконными сетями, для проверки работоспособности оптоволоконных сетей.

OTDR и средства устранения неполадок

Карманные и высокопроизводительные оптические рефлектометры (OTDR) AFL и устройства обнаружения неисправностей сертифицируют новые прокладки оптоволокна и обнаруживают неисправности в развернутых оптоволоконных сетях. Простое управление превращает даже новичка в эксперта по тестированию.

Программное обеспечение Test Manager & Reporting Software

Надежные облачные и компьютерные инструменты отчетности, обеспечивающие действенную аналитику и управление рабочими процессами как для отдельных лиц, так и для предприятий.



Авторизованные сервисные центры  Форма запроса на обслуживание



Проверка и проверка

Проверка и очистка оптоволокна

ПОДРОБНЕЕ

Идентификация волокна

ПОДРОБНЕЕ

Тестирование оптических потерь

ПОДРОБНЕЕ

Рефлектометры и средства устранения неполадок

ПОДРОБНЕЕ

Программное обеспечение для управления тестированием и составления отчетов

ПОДРОБНЕЕ

• СОПУТСТВУЮЩИЕ ПРОДУКТЫ

  Оптический заземляющий провод AlumaCore (OPGW)

  Оптический заземляющий провод CentraCore (OPGW)

  Оптический заземляющий провод HexaCore (OPGW)

  Металлический самонесущий оптический кабель (MASS) Flex® Fiber-Spantic

  3 90 Кабель

  Стандартный оптоволоконный кабель ADSS

  AccessWrap™

  Высокое напряжение SkyWrap®

  SkyWrap®

  QE-Series, внутренний/наружный стояк, разветвленный кабель MicroCore® с сертификатом CPR ® Technology – CPR Certified

  Прочный кабель MicroCore® (CPR)

  MicroCore® 2. 0 Base-8, разделенный на части

  MicroCore® 2.0 Base-12 (CPR), разделенный на части

Свяжитесь с нами и запросите предложение.

Свяжитесь с нами

Выберите рынок*HyperscaleIndustrial/Medical/Oil & GasNetwork/Data Center/Campus/BroadcastTelco/MSO/RBOCUtility/IOU/Coop

Select Country*AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua and BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamas, TheBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia and HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurmaBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongo, Democratic Republic of theCongo, Republic of theCook IslandsCosta RicaCote d’IvoireCroatiaCubaCuracaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland Islands MalvinasFaroe IslandsFijiFinlandFranceFrance MetropolitanFrench GuianaFrench ПолинезияФранцузские южные и антарктические землиГабонГамбия-Сектор ГазаГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГернсиГвинеяГайанаХай tiHeard Island and McDonald IslandsHoly See Vatican CityHondurasHong KongHungaryIcelandIndiaIndonesiaIran Islamic Republic ofIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, NorthKorea, SouthKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Federated States ofMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorwayOmanPakistanPalauPanamaPapua New GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalPuerto RicoQatarReunionRomaniaRussiaRwandaSaint BarthelemySaint Helena, Ascension, and Tristan da CunhaSaint Kitts and NevisSaint LuciaSaint MartinSaint Pierre and MiquelonSaint Vincent and the ГренадиныСамоаСан-МариноСан-Томе и ПринсипиСаудовская АравияСенегалСербияСейшелыСьерра-ЛеонеSin gaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia and the South Sandwich IslandsSouth SudanSpainSudanSurinameSvalbardSwazilandSwedenSwitzerlandSyriaTaiwanTajikistanTanzaniaThailandTimorTogoTokelauTongaTrinidad and TobagoTunisiaTurkeyTurkmenistanTurks and Caicos IslandsTuvaluUgandaUkraineUnited Arab EmiratesUnited KingdomUnited StatesUnited States Minor Outlying IslandsUruguayUzbekistanVanuatuVenezuelaVietnamVirgin Islands, BritishVirgin Islands, U.
