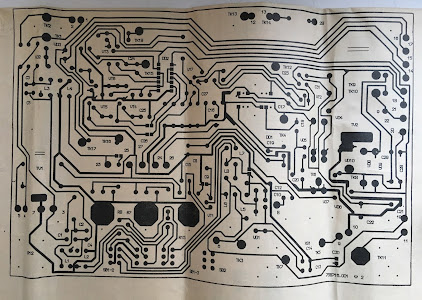

Особенности разводки высокоскоростных печатных плат

Разводка высокоскоростных печатных плат (PCB) требует особого подхода и соблюдения ряда важных правил. Основные особенности такой разводки включают:

• Тщательный контроль импеданса сигнальных линий
• Минимизацию длины проводников
• Согласование длин дифференциальных пар
• Оптимальное расположение компонентов
• Правильное размещение слоев питания и земли
• Минимизацию числа переходных отверстий

Рассмотрим ключевые рекомендации по разводке высокоскоростных PCB более подробно.

Контроль импеданса сигнальных линий

Контроль импеданса критически важен для высокоскоростных схем. Как обеспечить правильный импеданс сигнальных линий?

• Используйте специальные калькуляторы для расчета ширины дорожек и зазоров
• Согласуйте с производителем PCB стек слоев и диэлектрические характеристики
• Поддерживайте постоянную ширину дорожек на всем протяжении
• Избегайте резких изгибов и изменений ширины
• Размещайте сплошные полигоны земли рядом с сигнальными слоями

Правильный импеданс минимизирует отражения и искажения сигналов на высоких частотах.

Минимизация длины проводников

Чем меньше длина проводников, тем лучше для высокоскоростных сигналов. Как сократить длину трасс?

• Размещайте связанные компоненты максимально близко друг к другу
• Используйте кратчайшие пути при трассировке
• Применяйте многослойную структуру платы для оптимальной разводки
• Избегайте длинных параллельных участков проводников

Короткие трассы снижают задержки распространения и уровень перекрестных помех.

Согласование длин дифференциальных пар

Для дифференциальных линий критически важно согласование длин проводников в паре. Как этого добиться?

• Используйте инструменты согласования длин в САПР
• Добавляйте компенсирующие петли для выравнивания длин
• Трассируйте дифференциальные пары параллельно и близко друг к другу
• Избегайте пересечений и разнесения проводников пары

Согласованные длины обеспечивают синфазность и минимальные искажения дифференциальных сигналов.

Оптимальное расположение компонентов

Правильное размещение компонентов — ключ к качественной высокоскоростной разводке. Как оптимизировать расположение?

• Группируйте связанные компоненты в функциональные блоки
• Размещайте развязывающие конденсаторы максимально близко к выводам питания микросхем
• Располагайте чувствительные аналоговые цепи подальше от цифровых
• Учитывайте требования к охлаждению компонентов

Продуманное расположение упрощает трассировку и улучшает целостность сигналов.

Правильное размещение слоев питания и земли

Слои питания и земли играют ключевую роль в высокоскоростных платах. Как их правильно организовать?

• Используйте сплошные полигоны для слоев питания и земли
• Размещайте слои питания и земли близко к сигнальным слоям
• Разделяйте аналоговые и цифровые области земли
• Обеспечьте достаточное количество переходных отверстий между слоями земли

Качественные слои питания и земли критически важны для подавления помех и обеспечения целостности сигналов.

Минимизация числа переходных отверстий

Переходные отверстия вносят неоднородности и ухудшают качество сигналов. Как минимизировать их количество?

• Старайтесь разводить сигналы в пределах одного слоя
• Используйте глухие и скрытые переходные отверстия
• Применяйте микроотверстия для плотной разводки
• Оптимизируйте стек слоев для минимизации межслойных переходов

Сокращение числа переходных отверстий улучшает целостность сигналов на высоких частотах.

Дополнительные рекомендации по разводке высокоскоростных PCB

Помимо основных правил, при разводке высокоскоростных плат следует учитывать ряд дополнительных рекомендаций:

• Используйте специализированные САПР с поддержкой высокоскоростного дизайна
• Выполняйте моделирование и анализ целостности сигналов
• Применяйте технологии подавления электромагнитных помех
• Учитывайте требования к охлаждению компонентов
• Обеспечьте надежное заземление корпуса и разъемов

Соблюдение этих рекомендаций поможет создать качественную высокоскоростную печатную плату с оптимальными характеристиками.

Заключение

Разводка высокоскоростных печатных плат — сложная задача, требующая глубоких знаний и опыта. Ключевые моменты, на которые следует обратить внимание:

• Тщательный контроль импеданса линий
• Минимизация длины проводников
• Согласование дифференциальных пар
• Оптимальное расположение компонентов
• Правильная организация слоев питания и земли

Соблюдение рассмотренных правил и рекомендаций позволит спроектировать высококачественную печатную плату для работы на высоких частотах.

Разводка печатных плат: проектирование высокоскоростных схем PCB

Разводка печатных плат. В этой статье представлено подробное объяснение как выполнить проектирование высокоскоростной печатной платы. В этом руководстве представлены важные рекомендации, советы и правила, которые помогут упростить проектирование высокоскоростной печатной платы.

Спустя несколько десятилетий после изобретения электронных ламп и их использования в качестве первых компьютерных процессоров, то транзисторы застали нас принимать их всерьез.

Содержание

1. Разводка печатных плат для высокоскоростного интерфейса
2. Давайте узнаем, как это сделать
3. Что такое разводка печатных плат для высокоскоростного дизайна?
4. Рекомендации по разводке высокоскоростных печатных плат
5. Минимальное использование переходных отверстий
6. Выравнивание длины
7. Короткая длина трассы
8. Расстояние между трассами
9. Советы по разводке высокоскоростной печатной платы
10. Правила и проблемы разводки печатной платы для высокоскоростных схем
11. Настройка длины трассы
12. Импеданс
13. Форма дорожки
14. Согласование
15. Заземление
16. Расположение компонентов
17. Размещение полигонов земли на слоях, близких к сигнальным слоям
18. Перекрестные помехи
19. Заключение по разводке высокоскоростной печатной платы

Точно так же интегральная схема (ИС), после своего изобретения затмила транзистор, и с тех пор мы мало что изучали о последнем. Также и печатные платы в этом смысле ничем не отличаются. В наши дни почти все устройства работают на высокоскоростных печатных платах.

Разводка печатных плат выполненных для устройств с низкой скоростью передачи данных означает, что они передают более низкую частоту импульсов, низкую тактовую частоту и высокие значения шума. Эти аспекты не нуждались в таких вещах, как контроль импеданса или целостность питания, но поверьте мне, современные устройства, у которых разводка печатных плат выполнена для высокоскоростных интерфейсов, сильно отличаются.

Давайте узнаем, как это сделать

Что такое разводка печатных плат для высокоскоростного дизайна?

Разводка высокоскоростной печатной платы применяется к устройствам, которые синхронизируют высокие частоты, поскольку для этого потребуются интерфейсы с высокой скоростью. Однако термин «высокая скорость» может ошибочно относиться к тактовой частоте в этом контексте, что неверно. Буквально, разводка высокоскоростной печатной платы вращается вокруг граничной скорости.

Так как же отличить высокоскоростную разводку печатной платы от низкоскоростной конструкции? Обратите внимание на любую из этих характеристик:

• Наличие высокоскоростных интерфейсов, включая HDMI, Ethernet, Thunderbolt, USB, SATA или любой другой интерфейс высокоскоростной передачи данных.
• Каждая схема состоит из других интегральных схем, соединенных между собой через высокоскоростные интерфейсы, такие как LVDS, DSI, DR3 и т.д.
• По трассе время распространения сигнала не опускается ниже 1/3 времени нарастания сигнала.
• Частота цифрового сигнала составляет не менее 50 МГц.
• Физический размер печатной платы невелик, и найти отдельные компоненты сложно.

Рекомендации по разводке высокоскоростных печатных плат

Как мы уже упоминали, разводка печатной платы для обеспечения передачи высокой скорости информации — довольно сложная задача, особенно с учетом того, с какой тщательностью следует прокладывать трассы. Есть несколько рекомендаций, которые вы должны использовать, чтобы сделать правильный макет любой разводки высокоскоростной печатной платы. Это:

Минимальное использование переходных отверстий

Да, они полезны, но неправильная трассировка приведет к отражению и ослаблению сигнала. Вот почему у вас должно быть максимум два (2) переходных отверстия для одного межсоединения.

Выравнивание длины

Два конца дифференциальной пары должны быть одинаковой длины. Это гарантирует, что приемник может адекватно сгладить синфазный шум. Убедитесь также, что несимметричные сигналы направляются параллельно в случае нескольких сигналов, чтобы сигналы могли достигать пункта назначения одновременно.

Короткая длина трассы

Для уменьшения затухания используйте по возможности более короткие трассы. Затухание происходит, когда сигналы теряют энергию в результате диэлектрического поглощения.

Расстояние между трассами

Чтобы свести к минимуму перекрестные помехи, расстояние между дорожками должно быть как минимум в пять раз больше ширины дорожек (5W).

Советы по разводке высокоскоростной печатной платы

Лучший способ научиться разрабатывать высокоскоростные печатные платы — это не только тренироваться, но и продолжать делать это до тех пор, пока не накопится опыт. Опыт, в свою очередь, позволяет выполнить весь процесс проектирования правильно и без ошибок.

Если вы не уделяли много времени разводке высокоскоростных печатных плат, возможно, вы не сделаете это так быстро и эффективно, как сделал бы специалист. Однако есть несколько советов, которые вы можете использовать в своих интересах и разработать качественные высокоскоростные печатные платы.

Эти советы также применяются профессионалами, чтобы упростить себе работу. Ознакомьтесь с ними ниже:

Первое правило заключается в том, что длина дорожек должна быть подобрана примерно на одинаковую длину для высокоскоростного проектирования. При наличии современного программного обеспечения САПР, у вас есть возможность контролировать всю длину дорожек.

Поскольку время распространения сигнала различается на разных слоях, общая длина трасс и участков дорожек на каждом слое должны быть выровнены. Это необходимо только тогда, когда дорожки высокоскоростного интерфейса проходят на нескольких слоях.

Для большей точности настройки контролируйте длину секций с помощью удобной электронной таблицы Excel или Google. Этот ручной подход позволяет вам складывать длины дорожек на разных слоях, что приводит к более высокой точности.

Импеданс — еще один важный аспект в разводке высокоскоростной печатной платы. Поскольку вы не хотите возится с одним значением импеданса, убедитесь, что производитель вашей печатной платы четко указал параметры из таблицы данных и дорожек. Если вы не можете связаться с производителем, вы должны хотя бы знать, как читать спецификации и руководства по проектированию оборудования.

Даже имея технический паспорт, вы должны понимать, что фактический импеданс может незначительно отличаться от того, что вы рассчитали. Тем не менее, характеристики материалов компонентов от разных производителей различаются.

При разработке правил разводки на вашей плате вы должны выбрать идеального производителя компонентов и убедиться, что все детали соответствуют проекту. Некоторые вещи, вы можете узнать непосредственно у производителя, например, какие варианты укладки они имеют для желаемого количества слоев, а также длину дорожек и расстояния между ними. Эта информация похожа на получение точных дифференциальных и несимметричных импедансов, которые вам нужны.

Некоторые изготовленные платы могут потребовать выделения дорожек, для которых требуется определенное сопротивление.

Наконец, даже если это приведет к увеличению стоимости производства печатной платы, вам следует поручить производителю выполнить процедуру контроля импеданса. Это один из самых простых способов повысить качество сигнала с самого начала разводки высокоскоростной печатной платы.

Правила и проблемы разводки печатной платы для высокоскоростных схем

Чтобы спроектировать и развести высокоскоростную печатную плату, существуют определенные правила проектирования, которых необходимо придерживаться для достижения оптимальной эффективности. Далее мы рассмотрим эти направления и проблемы.

Настройка длины трассы

Высокоскоростные интерфейсы часто требуют, чтобы длина трассы была настроена для синхронизации сигналов перед передачей по линиям данных, иначе плата не будет работать на максимальной частоте или, что еще хуже, не сможет работать вообще.

Как правило, чем выше частота интерфейса, тем выше требования к согласованию длины. Поэтому, вы должны настроить длину трассировки для всех параллельных интерфейсов. Настраивая длину трассы, убедитесь, что вы получаете правильную длину для данной группы сигналов.

Импеданс

При разводке высокоскоростной печатной платы обратите особое внимание на несимметричный и дифференциальный импедансы (Zo и Zdiff соответственно). Другие распространенные типы импеданса включают нечетный режим, общий режим и четный режим.

Использование неправильного импеданса приведет к отражению сигнала внутри дорожки. Фактически это снижает рабочую частоту, генерирует нежелательные электромагнитные помехи и приводит к потере качества сигнала. Чтобы избежать всего этого, используйте правильный импеданс.

Форма дорожки

Несмотря на то, что стандартные требования к формам дорожек должны быть круглыми, с ровными углами и без резких изгибов. Обычно это занимает много времени, но вы должны избегать изгибов на 90 градусов. Однако у вас есть возможность сделать дорожки под углом 45 градусов.

Более острый угол приведет к отражениям и изменениям импеданса, а также к более высоким значениям несвязанной длины в дифференциальных парах.

Согласование

Согласование — это размещение резистора между дорожками дифференциальной пары в конце линии, как можно ближе к приемнику. Прерывание помогает избавиться от отражений сигнала, тем самым улучшая качество передачи данных.

Следует отметить, что номинал резистора должен быть равен или немного выше разницы в случае дифференциальных пар, отказ которых приведет к перегрузке, ухудшающей качество сигнала.

Вы также должны внимательно ознакомится с техническими паспортами и руководствами по проектированию оборудования, поскольку они могут подсказать вам, есть ли внутри IC, которая у вас есть, согласующий резистор. Включение внешнего резистора в таких случаях может привести к перегрузке.

Заземление

Разводка высокоскоростного интерфейса на одном слое — это то, о чем вы действительно не мечтаете. Вам понадобятся переходные отверстия, чтобы вы могли перемещать трассу по другим слоям.

При работе с разными слоями размещайте заземляющие проводники как можно ближе к слоям. Это позволяет обеспечить однородные потенциалы полигонов GND вблизи сигнальных переходных отверстий. Таким образом, вы сможете поддерживать один и тот же уровень GND на всем протяжении трассировки.

Расположение компонентов

Длина трасс обычно не очень велика. Вы должны иметь это в виду, когда начинаете подключать компоненты, которые связаны между собой через высокоскоростные интерфейсы, это необходимо, чтобы оставить достаточно места для настройки длины.

Высокоскоростные интерфейсы также не следует размещать близко к краю печатной платы, так как это повлияет на качество сигнала.

Размещение полигонов земли на слоях, близких к сигнальным слоям

Общее правило здесь состоит в том, что все дорожки высокоскоростных интерфейсов должны проходить через сплошную плоскость GND.

Таким образом, чтобы избежать дополнительных электромагнитных помех, задержек сигнала, помех, нарушения целостности и ухудшения качества сигнала, никогда не прокладывайте дорожки над полигонами-разделителями или полигонами-вырезами.

Любая дорожка, пересекающая разделенный многоугольник, должна быть исправлена ​​путем размещения керамических развязывающих конденсаторов там, где находится разделение многоугольника, чтобы минимизировать ухудшение качества сигнала.

Перекрестные помехи

Для любых двух соседних дорожек сигнал, передаваемый через одну дорожку, вызывает нежелательное воздействие на другую — явление, известное как перекрестные помехи. Поскольку величина перекрестных помех зависит от длины, на которой дорожки проходят параллельно друг другу, необходимо обеспечить, чтобы зазор между парами был по крайней мере в пять раз больше ширины дорожки. Вы должны обеспечить одинаковое расстояние между дифференциальной парой и любой другой дорожкой по всей длине первой.

Заключение по разводке высокоскоростной печатной платы

Разработка печатной платы может быть одной из самых сложных задач, связанных с PCB. Это становится труднее, если размер платы невелик и трудно найти различные компоненты. В этом руководстве представлены важные рекомендации, советы и правила, которые помогут упростить проектирование высокоскоростной печатной платы.

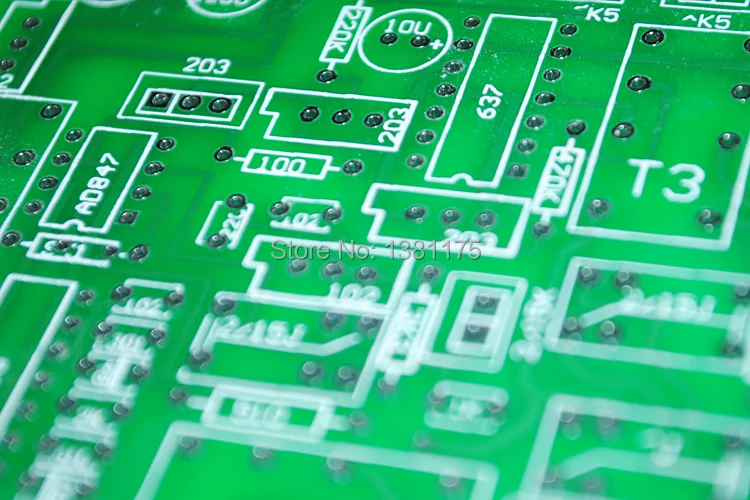

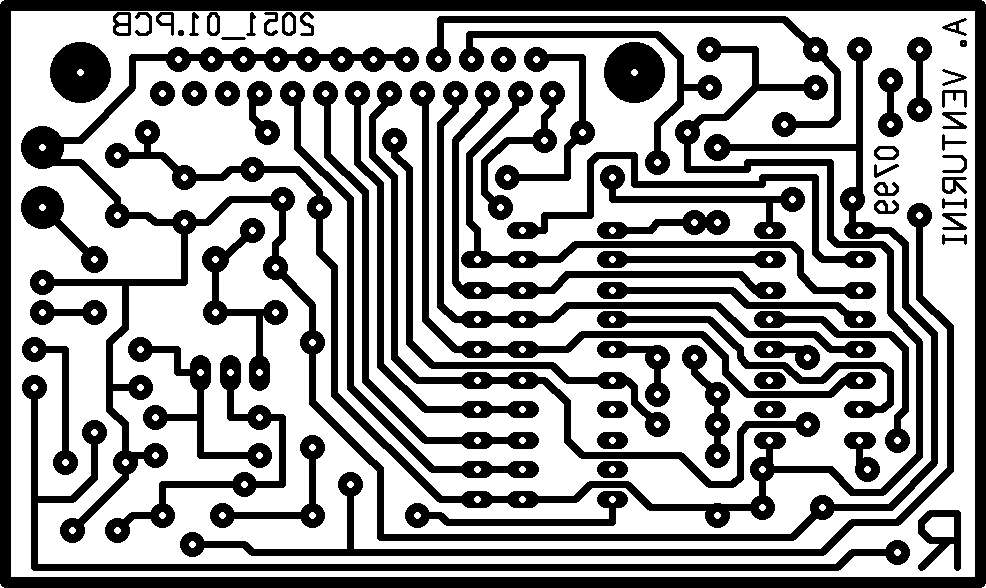

Правила разводки печатных плат по схеме

03.06.2016

Некорректные характеристики печатных плат (ПП) могут спровоцировать появление погрешности общего вида высокочастотных аналоговых схем. Помимо этого, они неблагоприятно воздействуют на качественные параметры устройств (включая оборудование, работающее в звуковом частотном диапазоне). В данной статье мы рассмотрим распространенные ошибки производства аналоговых схем и пути устранения возникших последствий.

Влияние шума и помех

Шум ограничивает качественные показатели схем, создает радиочастотные помехи, несоответствия в выходном сигнале.

Среди основных источников излучения помех/шума числятся: мобильные аппараты, телевидение/радио, ПК, источники питания, грозовые разряды и пр.

Т.к. полностью оградить оборудование от воздействия помех невозможно, при разработке и выборе конструкции ПП следует это учитывать.

Перечень основных категорий ПП

Категория	Компоненты	Особенности
FR-1	Фенольная композиция + бумага	Высокие показатели гигроскопичности. Процесс прессовки/штамповки должен происходить при комнатной температуре. Горюч.
FR-2		Используется для создания односторонних ПП (бытовая техника). Небольшой показатель гигроскопичности.
FR-3	Эпоксидная композиция + бумага	Высокие электрические/механические характеристики.
FR-4	Эпоксидная композиция + стеклоткань	Прекрасные электрические/механические показатели. Используется при создании промышленного оборудования. Негорюч.
FR-5		Хорошая прочность при долговременном наличии высоких температур. Материал негорюч.
G10		Высокие изоляционные характеристики. Прекрасная прочность, а также низкие показатели гигроскопичности.
G11		Высокопрочный материал (в частности на изгиб), устойчив к воздействию высоких температурных показателей. Имеется сопротивляемость к растворителям.



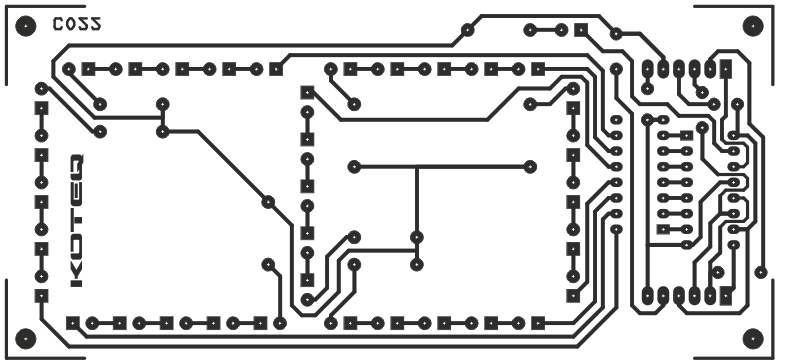

Количество слоев

Один

Однослойные ПП – простые односторонние электронные схемы. Создаются на основе дешевых фольгированных материалов категории FR-1 или FR-2. Часто изготавливаются с многочисленными перемычками удаленно напоминая двухсторонние ПП. Используются в низкочастотных схемах.

Два

Изготавливаются на основе FR-4 (реже — FR-2). Среди основных преимуществ создания двухсторонних ПП числится упрощенная система разводки пересекающих трасс. Недостатки: не подходят для высокоскоростных/малосигнальных схем, среднее расстояние между металлизированными слоями – 1,5 мм, низкая распределительная емкость.

Четыре и более

Многослойные ПП способны уменьшать высокочастотный шум, подавлять радиочастотные/электромагнитные помехи. Помимо этого, при мелкосерийном производстве происходит снижение уровня излучаемых помех до 20 дБ.

Заземление

Наиболее простейший и в тоже время эффективный метод подавления шума – разделение заземления на цифровую и аналоговую часть. При этом всегда придерживайтесь нескольких правил:

• Не перекрывайте аналоговые и цифровые полигоны.
• Используйте распределенные емкости и конденсаторы развязки (шины земли/питания всегда должны оставаться под одним и тем же потенциалом переменного тока).
• Правильная система должна иметь только один низкоимпедансный узел земли.
• Отделяйте места шин цифровых сигналов от аналоговых компонентов.

Развязка сигналов

Для подавления помех цепей питания всегда используйте корректные виды конденсаторов. Если имеется необходимость подавления низкочастотных шумов/помех – размещайте конденсаторы из тантала возле входных разъемов. Для подавления высокочастотных – используйте конденсаторы из керамики. И помните, что развязывающие конденсаторы (аналоговое питание) в обязательном порядке должны быть подключены к аналоговому заземлению, а не к цифровому.

Технология проектирования печатных плат, Дизайнер корпусов электроники Базовый механизм «EPD» от CAD Design Software

Инструменты технологии печатных плат вплоть до печатных плат программное обеспечение для проектирования идет, большинство готовых Программное обеспечение EDA получит основную работу сделано. Но если вы хотите взять преимущество действительно гибкого EDA-решения с открытой архитектурой для Дизайн для производства (DFM), а затем посмотрите в том, что вы получаете с CAD Design. печатная плата Дизайнер — это программное обеспечение для проектирования САПР. фундаментный двигатель для всех типов печатных плат, Гибридный и полупроводниковый пакет конструкции.

Среда компоновки печатной платы основной набор инструментов для изначальной поддержки все основные функции для печатной платы технологии дизайна. Окружающая среда имеет передовую технологическую систему, который используется для контроля и манипулирования правила проектирования, система слоев, маршрутизация задания, предпочтения среды, и т.д.

Читать О технологии Core EPD для использования с Автокад

Читать О технологии Core EPD для использования с Windows

Параметрические библиотеки:

Визуальные (графические) библиотеки:

Мощный редактор стека пэдов с:

Устанавливает имена цепей, имена классов и т. д. Смещение атрибутов управления для удобства просмотр

Команда Rat позволяет:

Гибкое управление слоем, цветом, оптимизация, класс и отображение каждого крыса Добавить или поменять местами крыс Автоматическое обновление списка соединений

Маршрутизация осуществляется с помощью:

Самолеты, построенные автоматически с помощью:

Положительные плоскости заполнения Негативные плоскости заполнения Положительные граничные плоскости Смешанная плоскость/сигнал маршрутизация Смешанные негативные плоскости Копланарные заземляющие экраны Автоматический с перчинкой Металлические заливки Пользовательский шаблон определение Положительное заполнение границы

Копланарные заземляющие экраны Автоматический с перчинкой Истинные дуги Регулируемый воздушный зазор Продвинутые моделисты регионов для самых усовершенствованные наземные плоскости, в том числе твердые заливка, заштрихованная, полосатая, положительная, негативные и граничные плоскости

Создатель и редактор наземной связи:

Поддержка нескольких макетов для:

Проверка для:

Другие преимущества и возможности:

• Система пользовательских объектов для настройка требований заказчика Netchk, DRC, Gerber и т. д.

• Специальный набор утилит позволяет создание нестандартных компонентов с любая мыслимая геометрия на любом слое

• Индивидуальный список деталей, сгенерированный из схема или макет могут быть автоматически размещены на чертеже в виде таблицы.

• Панели

  для печатных плат позволяют производить разных печатных плат на одной панели

• Данные испытаний IPC-D-356 генерация позволяет CAM проверка файлов Gerber.

• Полные функции записи и чтения Gerber непосредственно в PCB Designer/AutoCAD включить быстрый просмотр файлов Gerber и умение читать на Гербере с любой источник

• Полное составление стандарта ANSI и утилиты глобального редактирования встроены в

• Используя всю мощь AutoCAD с неограниченное количество отмен, размер, сетка, привязка, геометрия и т.д.

• Возможно любое количество слоев и неограниченное количество контактов

• Поддерживаются все системы единиц измерения: дюймы, милы, миллиметры и микроны

• Восемь цифр точности с плавающей запятой десятичная точка (1/100 000 000 одного ед. ) является стандартным

• Детали размещаются после автоматического поиск футпринтов во всех библиотеках в нетлисте

• Динамически перемещает детали включая крыс при оптимизации крыс динамически

• Интерактивный ручной маршрутизатор имеет онлайн Средство проверки правил проектирования, которое поддерживает зазор при маршрутизации

• Автоматическое создание шелкографии включает задняя шелкография для передних частей и радиальная шелкография на отдельных частях

• Автоматическое создание таблиц сверления и символы отверстий, а также хранение отверстий выбор символов для будущих повторов

• Автоматически создавать / считывание изготовления и заметки по сборке.

2022 Технологии проектирования печатных плат



Быстрое распространение технологий требует изменения процессов проектирования и сборки в отрасли. Будь то проектирование печатных плат (PCB), ремонт печатных плат или другая электронная техника, существуют современные технологии, которые могут подойти для вашего проекта.

«Наша команда фокусируется на потребностях клиентов на протяжении всего процесса проектирования и сборки», — сказал Нил Мунцингер, директор по развитию бизнеса MJS Designs. «Поскольку часть наших проектов является частью Интернета вещей (IoT), для нас чрезвычайно важно быть готовыми предлагать решения, соответствующие последним тенденциям в области проектирования и производства оборудования».

Вот некоторые передовые технологии проектирования печатных плат в 2022 году:

Платы межсоединений высокой плотности

Одной из растущих тенденций в дизайне печатных плат являются платы межсоединений высокой плотности (HDI). По мере того, как потребность в сборках меньшего размера в ряде отраслей возрастает, возрастает и потребность в меньших по размеру и более легких печатных платах. Платы HDI обеспечивают более высокую плотность схем на единицу по сравнению с обычными платами, эффективно объединяя больше функций на меньшей площади.
Один из способов, которым эти конструкции печатных плат могут удовлетворить свои требования к пространству, заключается в смешанном использовании скрытых переходных отверстий, глухих переходных отверстий и микроотверстий, создающих два или более слоев в конструкции.

Высокоскоростные печатные платы

Конструкция и компоновка высокоскоростных печатных плат решают проблемы целостности сигнала, целостности питания и электромагнитных помех (ЭМП) путем переосмысления конструкции платы с использованием конкретных функций для оптимальной компоновки и маршрутизации сигналов. Некоторые вещи, на которые инженеры обращают внимание при оптимизации высокоскоростной печатной платы, — это количество цепей, плотность маршрутизации и количество интерфейсов на уровне.
Надлежащее изменение компоновки печатной платы в соответствии с рекомендациями по проектированию высокоскоростных плат может уменьшить проблемы с целостностью сигнала и помехами до незаметного уровня и сохранить идеальные характеристики производительности в окончательной сборке.

Высокомощные печатные платы

Интерес к высокомощным печатным платам растет, поскольку современные устройства склонны к более высокому энергопотреблению. Эти платы изготовлены из толстой меди, чтобы выдерживать повышенное энергопотребление, и в то же время устойчивы к более высоким температурам в течение длительных периодов времени. Они не только устойчивы к тепловым колебаниям, но и имеют меньший размер с повышенной механической прочностью. В ближайшие годы мы можем увидеть увеличение спроса на этот тип плат в промышленных, военных и аэрокосмических целях.

MJS Designs — ваша компания по проектированию печатных плат

Когда дело доходит до проектирования печатных плат, наша команда обладает большим опытом и готова начать ваш следующий проект. Будь то аэрокосмическая техника, инновационные технологии Интернета вещей или решения для военных испытаний, наши продвинутые сертифицированные проектировщики межсоединений (CID+) усердно работают, чтобы обеспечить успешные результаты для каждого клиента.

MJS Designs имеет более чем 45-летний опыт и репутацию качественной работы. Наша команда регулярно посещает конференции, семинары и занятия, чтобы поддерживать глубокие знания о последних отраслевых стандартах для наших клиентов. Чтобы узнать больше о широком спектре решений, которые мы предлагаем для воплощения вашего проекта в жизнь, напишите по адресу sales@mjsdesigns.
