Какие виды счетчиков электроэнергии существуют сегодня. Чем отличаются аналоговые и цифровые приборы учета. Как выбрать оптимальный тип счетчика для квартиры или дома. Преимущества и недостатки разных типов электросчетчиков.
Основные типы счетчиков электроэнергии
В настоящее время существует несколько основных типов счетчиков электроэнергии, используемых для учета потребления электричества в жилых и коммерческих помещениях:
- Индукционные (механические) счетчики
- Электронные (цифровые) счетчики
- Многотарифные счетчики
- Интеллектуальные (смарт) счетчики
Каждый тип имеет свои особенности, преимущества и недостатки. Рассмотрим их подробнее.
Индукционные счетчики электроэнергии
Индукционные счетчики — это классические механические приборы учета электроэнергии, которые долгое время были самыми распространенными.
Принцип работы индукционного счетчика
Работа индукционного счетчика основана на взаимодействии магнитных полей неподвижных и подвижных частей прибора. Основные элементы:
- Алюминиевый диск
- Постоянный магнит
- Две электромагнитные катушки
- Счетный механизм
При прохождении тока через катушки возникает вращающееся магнитное поле, которое приводит в движение алюминиевый диск. Скорость вращения диска пропорциональна потребляемой мощности. Счетный механизм фиксирует обороты диска и отображает показания на циферблате.
Преимущества индукционных счетчиков:
- Простота конструкции и надежность
- Низкая стоимость
- Длительный срок службы (до 30 лет)
- Работают без элементов питания
Недостатки индукционных счетчиков:
- Низкий класс точности (2.0 или 2.5)
- Невозможность дистанционного снятия показаний
- Подверженность влиянию магнитных полей
- Отсутствие многотарифности
Несмотря на ряд недостатков, индукционные счетчики до сих пор используются во многих домах из-за своей надежности и простоты. Однако постепенно они вытесняются более современными электронными приборами учета.
Электронные (цифровые) счетчики электроэнергии

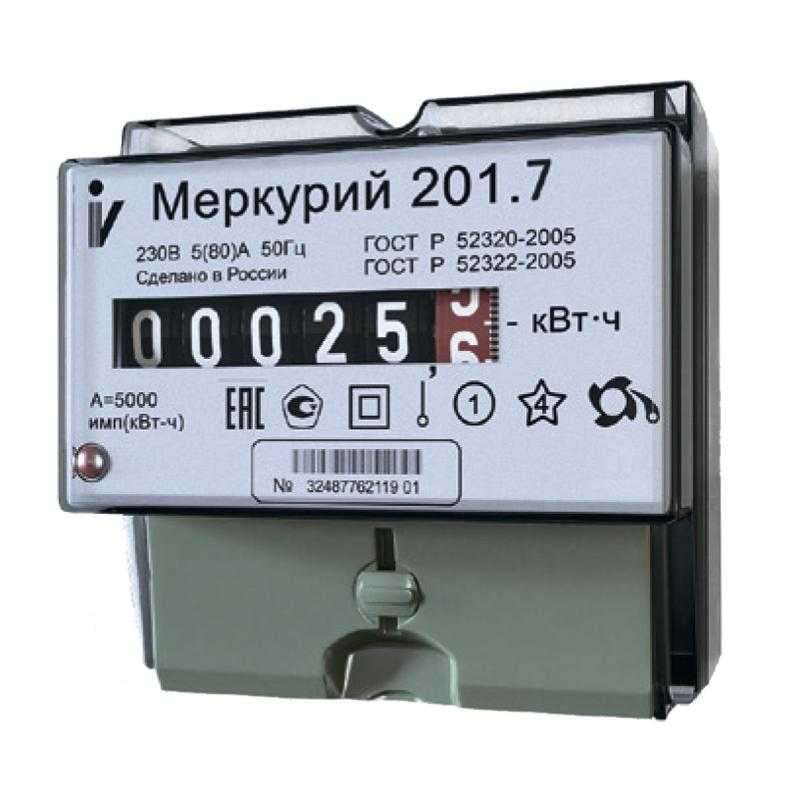

Электронные счетчики — это современные цифровые приборы для измерения потребления электроэнергии. Они пришли на смену индукционным счетчикам и обладают рядом преимуществ.
Принцип работы электронного счетчика
В основе работы электронного счетчика лежит измерение напряжения и силы тока с помощью датчиков. Микропроцессор обрабатывает полученные данные и вычисляет потребленную энергию. Результаты отображаются на цифровом дисплее.
Ключевые преимущества электронных счетчиков:
- Высокий класс точности (до 0.5S)
- Возможность многотарифного учета
- Дистанционная передача показаний
- Защита от внешних воздействий
- Хранение данных в памяти
- Компактные размеры
Недостатки электронных счетчиков:
- Более высокая стоимость по сравнению с индукционными
- Необходимость внешнего питания или батареи
- Меньший срок службы (10-15 лет)
Электронные счетчики постепенно вытесняют индукционные приборы благодаря своей функциональности и точности измерений. Они позволяют реализовать многотарифный учет и дистанционное снятие показаний.
Многотарифные счетчики электроэнергии

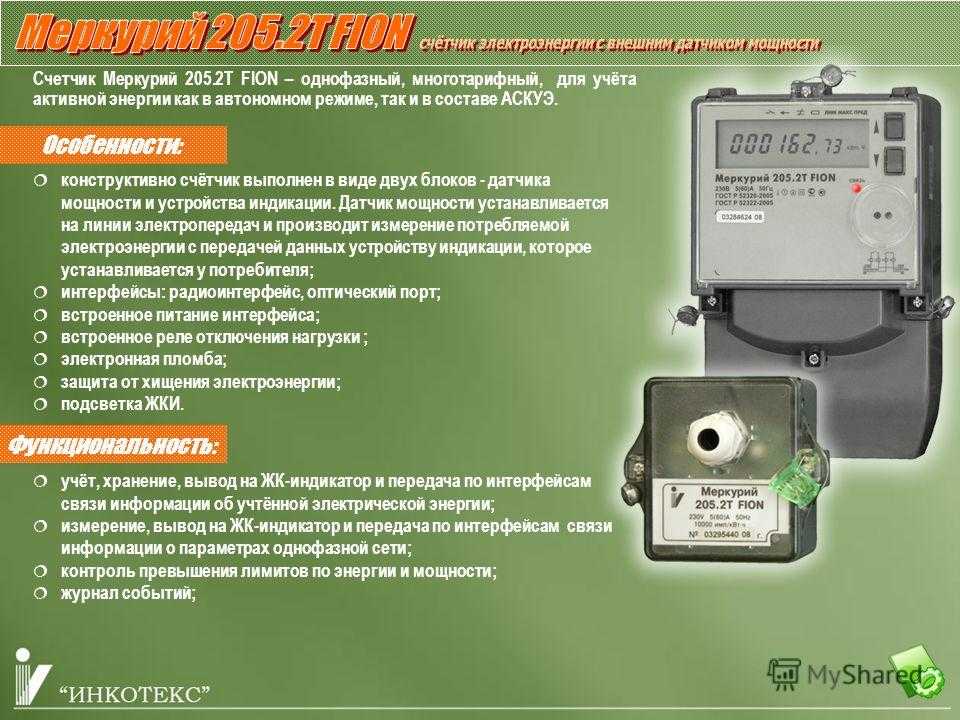

Многотарифные счетчики — это разновидность электронных приборов учета, позволяющих вести расчет потребления электроэнергии по разным тарифам в зависимости от времени суток или дня недели.
Как работает многотарифный счетчик?
Многотарифный счетчик имеет встроенные часы реального времени и память для хранения тарифных зон. Прибор автоматически переключается между тарифами согласно заданному расписанию и ведет отдельный учет потребления для каждого тарифа.
Основные преимущества многотарифных счетчиков:
- Возможность экономии за счет использования более дешевого ночного тарифа
- Точный учет потребления по времени суток
- Стимулирование равномерного потребления электроэнергии
- Возможность программирования до 4 тарифных зон
Недостатки многотарифных счетчиков:
- Более высокая стоимость прибора
- Необходимость перепрограммирования при смене тарифных зон
- Сложность самостоятельного считывания показаний
Многотарифные счетчики позволяют существенно снизить расходы на электроэнергию при грамотном распределении нагрузки. Они особенно выгодны для домохозяйств с высоким уровнем энергопотребления.
Интеллектуальные (смарт) счетчики электроэнергии
Смарт-счетчики — это новейший тип приборов учета электроэнергии, обладающих расширенным функционалом и возможностью дистанционного управления.
Особенности интеллектуальных счетчиков:
- Автоматическая передача показаний в энергосбытовую компанию
- Возможность удаленного отключения/включения электроэнергии
- Контроль качества электроэнергии
- Обнаружение несанкционированного вмешательства
- Интеграция в систему «умный дом»
- Анализ потребления и выдача рекомендаций по энергосбережению
Преимущества смарт-счетчиков:
- Отсутствие необходимости в ручном снятии показаний
- Точный учет потребления в режиме реального времени
- Возможность дистанционного управления энергопотреблением
- Повышение энергоэффективности
Недостатки смарт-счетчиков:
- Высокая стоимость оборудования и монтажа
- Необходимость создания инфраструктуры для передачи данных
- Потенциальные проблемы с безопасностью и конфиденциальностью данных
Интеллектуальные счетчики — это будущее учета электроэнергии. Они позволяют оптимизировать энергопотребление и повысить эффективность работы энергосистемы в целом.
Как выбрать оптимальный тип счетчика электроэнергии?
При выборе типа счетчика электроэнергии следует учитывать несколько факторов:
- Требования местной энергосбытовой компании
- Уровень энергопотребления в помещении
- Наличие энергоемких приборов
- Возможность использования многотарифной системы
- Бюджет на покупку и установку прибора
Для большинства квартир и небольших домов оптимальным выбором будет однофазный электронный счетчик с возможностью многотарифного учета. Для частных домов с трехфазным вводом подойдет трехфазный электронный счетчик.
Интеллектуальные счетчики рекомендуется устанавливать при комплексной модернизации системы учета электроэнергии в многоквартирном доме или коттеджном поселке.
Заключение
Современный рынок предлагает широкий выбор счетчиков электроэнергии, от простых индукционных до сложных интеллектуальных систем. Каждый тип имеет свои преимущества и недостатки. При выборе прибора учета важно учитывать не только его стоимость, но и функциональность, точность измерений и соответствие требованиям энергоснабжающей организации.
Грамотный выбор типа счетчика электроэнергии позволит обеспечить точный учет потребления, снизить расходы на оплату электричества и повысить энергоэффективность вашего дома или предприятия.
Какой тип счетчиков электроэнергии лучше всего подойдет для квартиры?
Любое жилье сегодня оборудовано счетчиками электроэнергии. В старых домах — это советского образца черные механические приборы. Именно их замены требуют поставщики электроэнергии, мотивируя требование невысокой точностью «старых» счетчиков.
Однако только потребителю решать, какой счетчик лучше поставить для квартиры. Естественно, ориентируясь на технические возможности домовой сети.
Виды индивидуальных приборов учета электроэнергии
Счетчик потребления электричества должен быть установлен в любом помещении, куда проведено электричество – квартире, частном доме, гараже.
Установка таких приборов учета (ПУ) необходима для осуществления контроля потребления энергии, начисления платежа по предоставленным абонентом показаниям.
Квартиры и дома оснащаются ПУ при их введении в эксплуатацию.
В некоторых случаях может потребоваться замена:
- прибор вышел из строя;
- владелец помещения хочет перенести счетчик в другое место и заодно поменять его на новый;
- ПУ, по мнению жильцов, «наматывает» лишние киловатты.
Кроме того, замены может потребовать и предприятие-поставщик. Мотивация такова: старые счетчики не в состоянии учитывать электропотребление в небольших объемах, например, включенные лампочки-индикаторы на телевизоре, зарядном устройстве.
Класс точности 2,5, который присущ старым моделям ПУ, не позволяет отслеживать потребление в дежурном режиме.
Новые же модели имеют более высокий класс точности – от 0,5 до 2. Именно их навязчиво рекомендуют устанавливать предприятия ЖКХ, делая акцент на их высокой точности, долговечности (хотя, это спорный вопрос).
В европейских странах такая массовая замена уже давно прошла и «новые» счетчики составляют почти 95% от общего числа ПУ в домах и квартирах.
Типы ПУ электроэнергии
Механические (индукционные)
Долговечность такого ПУ проверена годами: хотя гарантийный срок службы, указанный в техпаспорте, составляет 15 лет, многие уже более полувека пользуются этим прибором без ухудшения технических характеристик.
Электронные ПУ – более современное устройство. В однофазных моделях запрограммированы некие временные периоды, в течение которых производится расчет по разным тарифам. Соответственно такие счетчики делятся на одно, двух— и даже более тарифные.
Электронные ПУ, в свою очередь, делятся на следующие виды:
- Однофазные и двухфазные счетчики электроэнергии чаще всего и используют для подключения в жилье, – квартирах и частных домах – небольших офисах, магазинах. Номинальная мощность – от 3 до 7кВт, напряжение 220В. Прибор рассчитан на 13–32А.
- Трехфазные производят измерения – 380В, 50Гц. Используются в поселках, где ввод электроэнергии на некоторую площадь возможет только по трехфазной системе. Также его устанавливают на предприятиях, в коммунально-бытовых зданиях.
По способу подключения счетчики подразделяются на ПУ:
- прямого подключения – подсоединяются сразу в сеть;
- косвенного включения – подключаются через трансформаторы, а не напрямую.
Какой тип счетчика лучше поставить в квартире?
Сегодня в квартире разрешено устанавливать и механические, и электронные модели. Чтобы определиться с покупкой, необходимо оценить преимущества каждого из счетчиков.
Индукционный ПУ:
- невысокая стоимость;
- надежность, проверенная временем;
- быстрый и простой монтаж.
Электронный счетчик:
- небольшой размер прибора;
- высокие показатели точности измерений;
- разнотарифность и легкое снятие показаний абонентом.
Но есть и минусы:
- Механический счетчик занимает больше места, не учитывает потребление электроэнергии в дежурном режиме (это, скорее, минус для поставщика).
- Электронная модель стоит существенно дороже и имеет низкий гарантированный срок службы.
В квартирах чаще всего делается упор на подключение однофазных счетчиков электронергии, которые ставятся на замену старых индукционных вариантов.
В них достаточно высокий класс точности, а стоят они дешевле трехфазных моделей.
Трехфазные счетчики электроэнергии также могут быть установлены в многоквартирных домах, но подключение их производится не в индивидуальном порядке, а на весь дом в целом.
Выбирая счетчик в квартиру, следует обратить внимание на такие моменты:
- Узнайте тип сети. Он указан на старом ПУ. Для однофазного – 220/230В, двухфазного – 220/380В.
- Все счетчики, продаваемые в свободном доступе, должны иметь паспорт и быть опломбированы.
- Узнайте класс точности. Для квартиры нормальным будет считаться значение в 1,5–2%.
Какой счетчик выбрать: одно- или двухтарифный?
Прежде чем покупать ПУ, посетите организацию – поставщика электроэнергии. Там следует выяснить, какие сегодня используются суточные тарифы в различных временных периодах и используются ли вообще.
Однотарифные счетчики учитывают потребленный объем энергии равномерно, без учета времени суток.
А вот двухтарифные позволяют благодаря встроенным часам производить учет энергии в определенные часы.
Они и созданы были специально для того, чтобы выровнять нагрузку, снизить ее в пиковые часы и мотивировать абонентов использовать электроэнергию ночью.
Двухтарифный счетчик дает реальную экономию. К примеру, в столице в 2015 году установлены такие дифференцированные тарифы на электроэнергию:
- если установлена газовая плита, то по однотарифному ПУ придется платить по 4,68 рубля за киловатт, а с двухтарифным – 4,91 в дневное время и 1,26 в ночное;
- если плита – электрическая, разница еще более ощутима: однотарифный счетчик – 3,44 рубля, двухратифный – 3,44 – днем, 0,88 – ночью.
Определяется размер тарифов местной властью и существенно разнится в регионах. При его определении учитывается острота проблемы перегрузок сетей, особенно актуальная для мегаполисов.
Так, в Санкт-Петербурге «ночной» тариф составляет всего 1,61 рубля, в то время как «дневной» — 3 с половиной рубля.
Куда обратиться для подключения счетчика и можно ли это сделать самому?
Установить новый счетчик в квартире можно несколькими способами:
- привлечь к этому сотрудников компании-поставщика;
- обратиться к опытному электрику;
- установить ПУ своими силами.
При самостоятельной замене важно соблюдать некоторые правила:
- устанавливайте ПУ на высоте не менее 1 метра от пола;
- счетчик должен висеть максимально ровно, предельно допустимое отклонение – 1%;
- прибор должен располагаться в доступном месте;
- помещение должно быть сухим, прогреваемым в холодное время года;
- если счетчик устанавливается в частном доме на улице, монтируется он в специальной герметичном коробе.
Если со дня производства прибора прошло менее двух лет, поверять счетчик не надо. Для трехфазных моделей этот срок сокращается до 12 месяцев.
Каким бы образом ни было произведено подключение счетчика электроэнергоии , после этого обязательно надо вызвать специалиста из энергоснабжающей компании, который установит тарифы, поставит пломбу и запрограммирует часы.
Он также запишет начальные показания прибора.
Если речь идет о замене, самостоятельно снимать старый счетчик нельзя, поскольку повредится пломба. Данные старого и нового прибора послужат для расчета потребленной электроэнергии в текущем месяце.
Видео: Однотарифные или двухтарифные счетчики электроэнергии?
В видеосюжете рассказывается, чем различаются между собой однотарифные и двухтарифные счетчики.
Сравнивается, как идет расчет тарифов в зависимости от выбранного счетчика электроэнергии. Даются советы, какой прибор лучше и выгоднее поставить собственнику у себя в квартире.
Счетчик электроэнергии трехфазный ЦЭ6803В-Р32 — АО «Энергомера»
Нормативно-правовое обеспечение
- ГОСТ 31818.11-2012 (IEC 62058-11-2012)
- ГОСТ 31819.21-2012 (IEC 62058-21-2012)
Характеристики надежности
- Средняя наработка на отказ — 220000 часов.
- Межповерочный интервал — 16 лет.
- Средний срок службы — 30 лет.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 7 лет с даты выпуска для счетчиков, произведенных c 01.05.2019 г.
Особенности электросчетчика
- Модификации для прямого, полукосвенного и косвенного включения.
- Универсальный монтаж на DIN-рейку и на плоскую поверхность.
- Исполнения с механическим отсчетным устройством или ЖКИ.
- Исполнения с датчиками магнитного поля и вскрытия крышки клеммной колодки.
- Улучшенные значения стартового тока.
- Малое собственное энергопотребление.
- Стандартный телеметрический импульсный выход.
- Устойчивость к климатическим, механическим и электромагнитным воздействиям.
- Привлекательная цена.
Считывание данных о потреблении со счетчика ЦЭ6803В
| Показатели | Величины |
|---|---|
| Класс точности | 1 |
| Номинальное напряжение, В | 3×230/400 |
| Номинальный (базовый) ток, А | 1; 5; 10 |
| Максимальный ток, А | 7,5; 60; 100 |
| Схема включения | для трехфазных четырехпроводных счетчиков |
| Частота измерительной сети, Гц | 50±2,5; 60±3 |
| Число тарифов | 1 |
| Датчик тока | Шунт |
| Габаритные размеры (ВхШхГ), не более, мм | 170 x 141 x 52 |
| Степень защиты по ГОСТ 14254-96 | IP51 |
| Модификация | Класс точности | Номинальный (базовый) ток, А | Максимальный ток, А |
ЦЭ6803В 1 230В 1-7,5А 3ф.
4пр. М7 Р32Счетчик электрической энергии ЦЭ6803В 1 230В 1-7,5А 3ф.4пр. М7 Р32
| ЦЭ6803В | Модель | |
| Р32 | Тип корпуса | |
| 1 | Класс точности | 1 |
| 230В | Номинальное напряжение, В | 3×230/400 |
| 1 | Номинальный (базовый) ток, А | 1 |
| 7,5A | Максимальный ток, А | 7,5 |
| 3ф.4пр. | Схема включения | для трехфазных четырехпроводных счетчиков |
| M7 | Тип отсчетного устройства | Семиразрядное механическое |
ЦЭ6803В 1 230В 1-7,5А 3ф.4пр. Э Р32 F
Счетчик электрической энергии ЦЭ6803В 1 230В 1-7,5А 3ф.4пр. Э Р32 F
| ЦЭ6803В | Модель | |
| Р32 | Тип корпуса | |
| 1 | Класс точности | 1 |
| 230В | Номинальное напряжение, В | 3×230/400 |
| 1 | Номинальный (базовый) ток, А | 1 |
| 7,5A | Максимальный ток, А | 7,5 |
3ф. 4пр. | Схема включения | для трехфазных четырехпроводных счетчиков |
| Э | Тип отсчетного устройства | Дисплей (ЖКИ) |
| F | Датчик магнитного поля |
ЦЭ6803В 1 230В 10-100А 3ф.4пр. М7 Р32
| 1 | 10 | 100 |
Счетчик электрической энергии ЦЭ6803В 1 230В 10-100А 3ф.4пр. М7 Р32
| ЦЭ6803В | Модель | |
| Р32 | Тип корпуса | |
| 1 | Класс точности | 1 |
| 230В | Номинальное напряжение, В | 3×230/400 |
| 10 | Номинальный (базовый) ток, А | 10 |
| 100A | Максимальный ток, А | 100 |
| 3ф.4пр. | Схема включения | для трехфазных четырехпроводных счетчиков |
| M7 | Тип отсчетного устройства | Семиразрядное механическое |
ЦЭ6803В 1 230В 10-100А 3ф.
4пр. Э Р32 F| 1 | 10 | 100 |
Счетчик электрической энергии ЦЭ6803В 1 230В 10-100А 3ф.4пр. Э Р32 F
| ЦЭ6803В | Модель | |
| Р32 | Тип корпуса | |
| 1 | Класс точности | 1 |
| 230В | Номинальное напряжение, В | 3×230/400 |
| 10 | Номинальный (базовый) ток, А | 10 |
| 100A | Максимальный ток, А | 100 |
| 3ф.4пр. | Схема включения | для трехфазных четырехпроводных счетчиков |
| Э | Тип отсчетного устройства | Дисплей (ЖКИ) |
| F | Датчик магнитного поля |
ЦЭ6803В 1 230В 5-60А 3ф.4пр. Э Р32 F
Счетчик электрической энергии ЦЭ6803В 1 230В 5-60А 3ф.4пр. Э Р32 F
| ЦЭ6803В | Модель | |
| Р32 | Тип корпуса | |
| 1 | Класс точности | 1 |
| 230В | Номинальное напряжение, В | 3×230/400 |
| 5 | Номинальный (базовый) ток, А | 5 |
| 60A | Максимальный ток, А | 60 |
3ф. 4пр. | Схема включения | для трехфазных четырехпроводных счетчиков |
| Э | Тип отсчетного устройства | Дисплей (ЖКИ) |
| F | Датчик магнитного поля |
ЦЭ6803В 1 230В 5-60А 3ф.4пр.М7 Р32
Счетчик электрической энергии ЦЭ6803В 1 230В 5-60А 3ф.4пр.М7 Р32
| ЦЭ6803В | Модель | |
| Р32 | Тип корпуса | |
| 1 | Класс точности | 1 |
| 230В | Номинальное напряжение, В | 3×230/400 |
| 5 | Номинальный (базовый) ток, А | 5 |
| 60A | Максимальный ток, А | 60 |
| 3ф.4пр. | Схема включения | для трехфазных четырехпроводных счетчиков |
| M7 | Тип отсчетного устройства | Семиразрядное механическое |
По данным условиям фильтра не найдено ни одной модификации.
| ЦЭ6803В-Р32 | X | X | X | X | X | X | X | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Дополнительные функции: F — Датчик магнитного поля | |||||||||||||||
Тип отсчетного устройства: M7 — Семиразрядное механическое Э — Дисплей (ЖКИ) | |||||||||||||||
Схема включения: 3ф.4пр. — для трехфазных четырехпроводных счетчиков 3ф.3пр. — для трехфазных трехпроводных счетчиков | |||||||||||||||
Максимальный ток: 7,5A — 7,5 А 60A — 60 А 100A — 100 А | |||||||||||||||
Номинальный (базовый) ток: 1 — 1 А 5 — 5 А 10 — 10 А | |||||||||||||||
Номинальное напряжение: 100В — 3×57. 230В — 3×230/400 В | |||||||||||||||
Класс точности: 1 — 1 | |||||||||||||||
7/100 ВДокументация
| Руководство по эксплуатации (для счетчиков с МОУ) | PDF 894 Kb |
| Руководство по эксплуатации (для счетчиков с МОУ и ЖКИ) | PDF 699 Kb |
| Руководство по эксплуатации (порядок снятия показаний) | PDF 333 Kb |
| Руководство по эксплуатации (для счетчиков с ЖКИ, с ЖКИ и датчиком магнитного поля) | PDF 1 Mb |
| Формуляр | PDF 2 Mb |
| Формуляр (Республика Кыргызстан) | PDF 1 Mb |
| Свидетельство утверждения типа | PDF 1 Mb |
| Описание типа | PDF 4 Mb |
| Декларация о соответствии ЕАЭС | PDF 955 Kb |
| Сертификат об утверждении типа средств измерений | PDF 521 Kb |
| Сертификат о признании утверждения типа средств измерений (Республика Грузия) | PDF 307 Kb |
| Сертификат о признании утверждения типа средств измерений (Республика Казахстан) | PDF 354 Kb |
| Сертификат о признании утверждения типа средств измерений (Республика Кыргызстан) | PDF 3 Mb |
| Сертификат о признании утверждения типа средств измерений (Республика Таджикистан) | PDF 943 Kb |
| Сертификат EMC (Польша) | PDF 155 Kb |
Способы подключения электросчетчиков к электросетям
По способу подключения к сети счетчики разделяют на 3 группы:
Счетчики непосредственного включения (прямого включения) — подключаются к сети напрямую, без измерительных трансформаторов.
Выпускаются однофазные и трехфазные модели, для сетей 0,4/0,23 кВ на токи до 100 А.
- Схема прямого подключения однофазного счетчика
- Схема прямого подключения трехфазного счетчика к сети TNS
- Схема прямого подключения трехфазного счетчика к сети TNС
Счетчики полукосвенного включения — подключаются к сети напрямую только обмотками напряжения, токовые обмотками подключаются через трансформаторы тока. Выпускаются только трехфазные модели (для электротранспорта существуют и однофазные) на напряжение 0,4 кВ. Величина измеряемого тока зависит от характеристик подключенных трансформаторов тока.
- Схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS (без испытательной коробки)
- 8-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS через испытательную коробку
- 10-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS через испытательную коробку
- Схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC (без испытательной коробки)
- 8-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку
- 10-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку
- Схема полукосвенного (2-х трансформаторного) подключения трехфазного электросчетчика к сети TNS (без испытательной коробки)
- Схема полукосвенного (2-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку
Счетчики косвенного включения — подключаются к сети через трансформаторы тока и трансформаторы напряжения.
Выпускаются только трехфазные модели. Величина измеряемого тока и напряжения зависит от характеристик подключенных трансформаторов. Область применения — сети от 6 кВ и выше.
- Схема косвенного подключения трехфазного электросчетчика (без испытательной коробки)
- 8-проводная схема косвенного подключения трехфазного электросчетчика через испытательную коробку
- 10-проводная схема косвенного подключения трехфазного электросчетчика через испытательную коробку
Схемы включения индукционных и электронных электросчётчиков абсолютно идентичны.
Схемы прямого (непосредственного) подключения электросчетчиков
Схема прямого подключения однофазного электросчетчика
Схема прямого подключения трехфазного электросчетчика к сети TNS
Схема прямого подключения трехфазного электросчетчика к сети TNС
Схемы полукосвенного (трансформаторного) подключения электросчетчиков
Схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS (без испытательной коробки)
8-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS через испытательную коробку
10-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS через испытательную коробку
Схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC (без испытательной коробки)
8-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку
10-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку
Схема полукосвенного (2-х трансформаторного) подключения трехфазного электросчетчика к сети TNS (без испытательной коробки)
Схема полукосвенного (2-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку
Схемы косвенного (трансформаторного) подключения электросчетчиков
Схема косвенного подключения трехфазного электросчетчика (без испытательной коробки)
8-проводная схема косвенного подключения трехфазного электросчетчика через испытательную коробку
10-проводная схема косвенного подключения трехфазного электросчетчика через испытательную коробку
Типы счетчиков электроэнергии | CallMePower
В США есть разные типы счетчиков электроэнергии.
Здесь мы объясним разницу между ними.
| Сводка |
|---|
|
Что делает счетчик электроэнергии?
Счетчик – это инструмент, который постоянно считает электричество, которое вы использовали в своем доме. Это очень похоже на дисплей пробега в вашем автомобиле, который показывает расстояние, которое вы использовали. На счетчике электроэнергии фактическое число, которое вы читаете на дисплее, не очень важно . Вы должны сделать 2 показания в 2 очень конкретных момента дня, недели, месяца или года, и разница между обоими показаниями будет количеством электроэнергии, которую вы использовали между обоими моментами. Если ваше первое показание счетчика 46043, а следующее 46053, то количество электроэнергии, которое вы израсходовали за время между обоими показаниями , равно 46053 — 46043 = 10 кВтч.
Вы также можете записать номер вашего счетчика . Этот номер напечатан под дисплеем или рядом с ним и не меняется со временем. Некоторые коммунальные компании или поставщики могут потребовать, чтобы вы предоставили им свой номер счетчика при подписке на обслуживание, выходе из системы или просто при управлении своей учетной записью.
Аналоговые и цифровые счетчики
Существует 2 основных типа счетчиков электроэнергии:
- Аналоговые счетчики : также называемые электромеханическими счетчиками. У них аналоговый дисплей. Никакого подключения они не предлагают.
- Цифровые счетчики : также называемые электрическими счетчиками. У них есть цифровой дисплей (ЖК- или светодиодный дисплей), они предлагают возможность подключения и некоторые мгновенные функции.
Основным отличием является внешний вид дисплея и мгновенное подключение , которые могут иметь различное применение.
Аналоговый счетчик электроэнергии
Аналоговый счетчик
Аналоговые/электромеханические счетчики являются более традиционными счетчиками. Они используют физический процесс, называемый электромагнитной индукцией по , подсчитывают количество электричества, проходящего через счетчик , и отображают его на наборе круговых шкал, похожих на часы.
Показания аналогового счетчика
Показания аналогового счетчика электроэнергии могут быть трудными.
Показания аналогового счетчика могут быть сложными. Для этого существует определенный способ. Запишите цифры слева (на шкале 10 000) направо (1 кВтч на деление). Когда стрелка циферблата указывает между двумя цифрами, запишите меньшую цифру. Если стрелка указывает точно на цифру, есть две возможности:
- на самом деле на одну цифру меньше. Например, на изображении здесь 4-й циферблат (циферблат 10 кВтч) почти точно находится на 7, а следующий – на 9.. Таким образом, фактическое значение 4-го циферблата равно 6 (и оба циферблата вместе составляют 6,9, поэтому 4-я стрелка была так близка к 7).
- Наоборот, 2-й циферблат находится на цифре 0, а следующий циферблат — на 2, поэтому число будет 0,2.
Для получения дополнительной информации о том, как считывать показания счетчика, посетите нашу страницу «Считывание показаний счетчика электроэнергии».
Цифровой счетчик электроэнергии
Цифровой счетчик
Цифровой счетчик электроэнергии достаточно прост для чтения. Дисплей показывает только цифры на ЖК-экране или светодиодном экране, поэтому ручной дисплей отсутствует. Эти счетчики сообщат вам точные показания счетчика на дисплее без каких-либо расчетов.
Самые последние цифровые счетчики также беспроводные . Это означает, что показания счетчика могут быть сняты с расстояния . Технические специалисты , которые снимают показания счетчика , не должны будут беспокоить вас , так как они смогут считывать показания вашего счетчика с улицы с помощью беспроводного соединения устройства.
Счетчики времени использования
Счетчики времени использования могут быть как аналоговыми (с ручными циферблатами), так и цифровыми. Разница в том, что счетчики времени использования используются для людей, которые подписались на план времени использования. А время использования план — это план, в котором цены на электроэнергию различны в разное время суток . Обычно вы платите на дороже в течение дня ( часы пик ) и на дешевле ночью ( в непиковые часы ). Таким образом, счетчики времени использования будут включать 2 отдельных счетчика:
- Один счетчик будет подсчитывать электроэнергию, использованную в часы пик .
- Другой счетчик будет подсчитывать электроэнергию, использованную в нерабочее время часов пиковой нагрузки .
На некоторых цифровых счетчиках времени использования будет только один дисплей, и вам нужно будет нажать кнопку, чтобы увидеть показания счетчика в пиковые и непиковые часы.
Типы счетчиков электроэнергии | GoCompare
Каждый раз, когда вы используете электричество, ваш счетчик начинает работать. Они отслеживают, сколько киловатт-часов электроэнергии вы используете. Существует шесть типов счетчиков электроэнергии:
- Стандартные счетчики
- Счетчики часового типа
- Цифровые счетчики
- Счетчики с переменным расходом
- Счетчики предоплаты
- Умные счетчики
Но что лучше для вас, и можете ли вы сэкономить деньги при переходе на другой счетчик?
Стандартные счетчики
Большинство домов в Великобритании имеют стандартный счетчик электроэнергии. Они показывают потребление энергии в киловатт-часах (кВтч) с помощью простого механического дисплея. Считать показания легко — просто запишите черные цифры, читая слева направо.
Также могут быть красные номера. Не обращайте на них внимания — они представляют собой числа после запятой, и вашему поставщику не нужно знать о них.
Счетчики со шкалой
Счетчики со шкалой работают так же, как и стандартные счетчики, но представлены в виде серии часовых циферблатов вместо цифр.
Вы должны принять к сведению числа, на которые указывает каждый циферблат (опять же, игнорируя любые красные числа). Если стрелки на некоторых циферблатах указывают между двумя цифрами, запишите цифру, которую только что прошла стрелка.
Цифровые счетчики
Эти электронные счетчики отображают свои показания на жидкокристаллических экранах. Возможно, вам придется нажать кнопку, чтобы отобразить рисунок. Обратите внимание на первые пять цифр и игнорируйте последнюю цифру, если она начинается с 0,1
Эконом 7 и Эконом 10 метров
Некоторые поставщики предоставляют тарифы, предназначенные для людей, которые используют большую часть своей энергии в непиковое время, обычно ночью. . Они известны как тарифы Эконом 7 и Эконом 10 и иногда называются счетчиками с переменной ставкой.
Тарифы Эконом 7 предлагают более дешевую электроэнергию в течение семи ночных часов.
Тарифы «Эконом 10» имеют такое же ночное время, но вы также получаете три льготных дневных часа. Это означает, что вы можете получить в общей сложности десять более дешевых часов, если вы придерживаетесь выделенного времени.
Если вы пользуетесь тарифом на электроэнергию Эконом 7 или Эконом 10, ваш счетчик будет отображать две разные цифры. Один для энергии, потребляемой в «нормальное» время, и один для энергии, потребляемой в более дешевые часы. Поскольку каждая цифра относится к разным тарифам за единицу, вашему поставщику энергии необходимо знать обе цифры, чтобы предоставлять вам точные счета.
Счетчики с предоплатой
При использовании счетчиков электроэнергии с предоплатой, используемых для тарифов с оплатой по мере использования, вы платите за электроэнергию заранее. Обычно вы используете карту или ключ, чтобы добавить деньги на свой счетчик. Иногда можно пополнить счет через приложение.
Большинство счетчиков предоплаты цифровые. Они отображают оставшийся кредит, чтобы вы знали, когда пополнить счет.
Если вам нужно предоставить показание, нажатие кнопки на измерителе изменит дисплей так, чтобы он показывал вам нужное значение.
Если у вас закончатся кредиты, электричество может просто отключиться автоматически. Но большинство современных счетчиков оснащены функцией «аварийного кредита», которая дает вам дополнительное время для пополнения счета. У других есть режим «без отключения», который предотвращает отключение счетчика, когда вы физически не можете получить больше кредита — например, посреди ночи.
Этот тип счетчика может быть дорогим, потому что ставки за единицу для счетчиков с предоплатой обычно выше, чем для стандартных кредитных счетчиков и клиентов с прямым дебетом. По данным Ofgem, в конце января 2022 года самый дешевый тариф с предоплатой был примерно на 46 фунтов стерлингов дороже, чем самый дешевый стандартный кредитный тариф.
Клиенты с предоплатой также упускают лучшие предложения, такие как фиксированные тарифы. Если вы хотите сократить расходы на электроэнергию, обсудите варианты со своим поставщиком услуг.
Посмотрите, сможете ли вы отказаться от счетчика предоплаты.
Умные счетчики
Как следует из названия, умные счетчики — это интеллектуальные устройства, которые предоставляют подробную информацию о том, как и когда вы используете свою энергию.
Они также связываются с вашим поставщиком энергии, отправляя им точные данные о том, сколько энергии вы использовали. Это означает, что нет необходимости снимать показания счетчиков вручную. Интеллектуальный счетчик сделает все за вас, и вы будете платить только за фактически использованную энергию.
Умные счетчики поставляются с домашним дисплеем. Это показывает, сколько энергии вы используете в режиме реального времени и сколько это стоит. Предоставляя вам эту информацию, интеллектуальные счетчики позволяют лучше контролировать потребление энергии. Вы также можете получить эту информацию через свой онлайн-аккаунт в вашей энергетической компании или через ее приложение.
Интеллектуальные счетчики означают конец расчетного счета.
Они позволяют вам контролировать свои расходы и лучше понимать, какие приборы потребляют больше всего энергии.
В настоящее время довольно сложно поддерживать работу интеллектуального счетчика при смене поставщика энергии. Если вы не можете получить второе поколение, то есть. Они все еще внедряются, и большинство поставщиков в настоящее время предлагают интеллектуальные счетчики первого поколения, которые не работают между поставщиками.
У вас может быть интеллектуальный счетчик независимо от типа вашего счетчика. Они совместимы со стандартными, предоплатными и плавающими тарифами.
Какой электросчетчик вам подходит?
Имея так много типов счетчиков электроэнергии, может быть трудно понять, какой из них подходит именно вам. Вещи, которые вам нужно учитывать, включают: сколько энергии вы используете ежедневно; используется ли в вашем доме накопительный нагреватель; и готовы ли вы ограничить потребление электроэнергии внепиковым временем.
Вот несколько распространенных бытовых ситуаций, в которых можно использовать различные типы счетчиков электроэнергии.
Если вы живете с большим количеством людей и хотите максимальной гибкости
Обычно нецелесообразно устанавливать ограничения на то, как и когда люди используют электричество в больших домохозяйствах (например, в больших семьях или в общих домах, где у всех разные привычки). Таким образом, стандартный счетчик может быть лучше.
Если вы стремитесь сэкономить деньги, экономя электроэнергию
Использование большей части электроэнергии в непиковые часы означает, что вы можете сэкономить за счет счетчика с переменным тарифом (например, Economy 7). В идеале в вашем доме должен быть установлен накопительный нагреватель. Это позволит вам предварительно нагреть воду ночью, когда энергия самая дешевая.
Установка интеллектуального счетчика — еще один отличный способ сэкономить. Вы увидите в режиме реального времени, какие приборы потребляют больше всего электроэнергии. Затем вы можете предпринять шаги для повышения энергоэффективности, что уменьшит ваше воздействие на окружающую среду.
Например, заменив старые приборы или ограничив использование менее эффективных приборов.
Узнайте больше о том, как экономить энергию здесь.
Если в прошлом у вас были трудности с оплатой счетов за электроэнергию
У вас может быть только выбор использования счетчика предоплаты. Это потому, что вы должны платить заранее, поэтому поставщик гарантированно получит свои деньги. Однако оплата энергии таким образом может быть дорогой.
Вы по-прежнему можете выбирать и менять свой тариф или даже сменить поставщика услуг, чтобы убедиться, что вы получаете лучшее предложение.
Автор Эми Смит
Впервые опубликовано 5 января 2018 г.
- фейсбук
- твиттер
Было ли это руководство полезным для вас?
- Да
- №
Счетчики электроэнергии | Типы счетчиков и способы их считывания — Canstar Blue
Факт проверен
Счетчики электроэнергии измеряют потребление электроэнергии в доме и используются энергетическими компаниями для расчета суммы, подлежащей включению в счет за электроэнергию.
Однако тип счетчика электроэнергии, который у вас есть, повлияет на то, как ваш продавец взимает плату за электроэнергию.
В этом руководстве Canstar Blue мы расскажем о различных типах счетчиков электроэнергии, доступных для потребителей энергии в Австралии, и о том, как они работают. Мы также поделимся некоторыми советами и рекомендациями о том, как считывать показания различных типов счетчиков, а также расскажем, какой тип счетчика лучше всего подходит для вашего дома.
На этой странице:
- Различные типы счетчиков доступны в Австралии
- Объяснение счетчиков накопления
- Объяснение интервальных счетчиков
- Объяснение интеллектуальных счетчиков
- Описание солнечных счетчиков
- Какой тип электросчетчика лучше?
Различные типы счетчиков доступны в Австралии
Существует три основных типа счетчиков электроэнергии, и хотя вы можете задаться вопросом «кого это волнует?» Тип счетчика, который у вас есть, может иметь огромное влияние на ваши затраты на электроэнергию.
Типы счетчиков электроэнергии:
- Счетчик-накопитель
- Счетчик интервалов
- Умный счетчик
Прочтите описание каждого типа расходомера.
Счетчики-аккумуляторы Описание
Счетчики-аккумуляторы, также известные как однотарифные или фиксированные счетчики, измеряют количество электроэнергии, потребленной объектом. Счетчики-аккумуляторы не могут определить, когда электричество было использовано, поэтому с клиентов взимается плата за электроэнергию по одинаковому тарифу независимо от времени суток, когда они используют электроэнергию. Некоторые клиенты могут также выбрать блочный тариф в зависимости от дистрибьютора. Эти тарифы взимают разные ставки в зависимости от того, сколько электроэнергии вы использовали.
Источник изображения: Ausgrid
Как считывать показания счетчика накопления
Существует три типа отображения счетчика накопления (на фото вверху слева направо) – циклометрический дисплей, циферблатный дисплей и цифровой дисплей.
Цифровые дисплеи и дисплеи циклометра легко читаются — дисплей просто показывает, сколько электроэнергии было использовано в киловатт-часах (кВтч).
Циферблатные счетчики накопления немного более запутаны. У них пять маленьких циферблатов с цифрами от 0 до 9.. Слева направо прочитайте цифры, на которые падают стрелки циферблата. Если рука попадает между двумя числами, то берется наименьшее число (если оно не находится между 0 и 9, запишите 9). Циферблаты счетчиков на иллюстрации справа показывают потребление 46 925 кВтч. Красный циферблат можно игнорировать.
Аккумуляторные счетчики требуют, чтобы считыватель счетчиков приходил на территорию каждые три месяца, чтобы проверить, сколько электроэнергии было использовано. Это делается путем вычисления разницы между текущими и предыдущими показаниями счетчика. Некоторые розничные продавцы энергии предлагают ежемесячное выставление счетов, и в этом случае вы будете получать расчетные счета между показаниями счетчика.
Объяснение интервальных счетчиков
Интервальные счетчики регистрируют потребление электроэнергии каждые 30 минут.
Это означает, что продавцы электроэнергии могут взимать с вас разные тарифы в зависимости от времени суток, когда вы используете электричество. В этом случае с вас может взиматься повременная оплата. Тарифы на время использования могут взимать с клиентов чрезвычайно низкие ставки в непиковое время, например, поздно ночью. Но компромисс заключается в том, что с вас взимают очень высокие ставки в периоды пикового спроса, ближе к вечеру. Даже если у вас есть интервальный счетчик, вы все равно можете выбрать фиксированную или блочную ставку, если вам неудобно платить по разным ценам в разное время суток.
Источник изображения: Ausgrid. Если вы хотите оценить свой следующий счет, вам нужно завести привычку записывать отображаемые цифры кВтч. Считыватели счетчиков записывают данные интервальных счетчиков, присоединяя оптический зонд, который извлекает данные интервальных счетчиков и затем отправляет их в системы дистрибьютора. Затем дистрибьютор обрабатывает данные до 10 раз, чтобы обеспечить их точность, прежде чем отправить их вашему продавцу для выставления счетов.
Объяснение интеллектуальных счетчиков
Интеллектуальные счетчики, также известные как «цифровые счетчики», являются последним достижением в технологии учета электроэнергии. Подобно интервальным счетчикам, они регистрируют потребление электроэнергии с 30-минутными интервалами, что позволяет взимать плату по разным тарифам в разное время суток. В некоторых частях Австралии ваш интеллектуальный счетчик может даже называться интервальным счетчиком, однако разница в том, что интеллектуальные счетчики можно считывать удаленно. Это означает, что счетчику не нужно посещать вашу собственность, и вы никогда не должны получать расчетные счета. Вы можете прочитать больше в нашем подробном руководстве по умным счетчикам и их преимуществам здесь.
Источник изображения: Ausgrid. Умные счетчики могут отправлять информацию об использовании электроэнергии в режиме реального времени вашему дистрибьютору энергии. Это не только означает, что считыватель счетчиков не требуется, вы можете отслеживать собственное использование с помощью монитора энергии или онлайн-портала. Эти счетчики обеспечивают беспрецедентную информацию о вашем использовании, помогая клиентам определить, где они могут сэкономить электроэнергию и уменьшить свой счет.
Описание солнечных счетчиков
Если вы установили солнечную фотоэлектрическую систему или аккумуляторную батарею, вам понадобится двухсторонний или двунаправленный счетчик электроэнергии, который может измерять как поступающую электроэнергию, так и солнечную электроэнергию, экспортируемую в сеть в обмен на питание. -в тарифе. Большинство современных интервальных счетчиков также являются двунаправленными, как и практически все новые интеллектуальные счетчики. Однако, если у вас есть счетчик электроэнергии с циферблатом или циклометром, вам потребуется модернизация счетчика, чтобы точно измерять экспорт электроэнергии.
Вас также может заинтересовать:
- Тарифы на потребление энергии
- Тарифы на регулируемую нагрузку
- Энергетические планы для пожилых людей
Если вы строите новый дом, то обычно рекомендуется установить интеллектуальный счетчик, поскольку эти устройства находятся в том направлении, в котором движется отрасль.
