Принцип работы автоматического выключателя

Автоматический выключатель (автомат) — это коммутационный аппарат, предназначенный для защиты электрической цепи от перегрузок и коротких замыканий. Его основная задача — быстро обесточить участок сети при возникновении аварийной ситуации.

Как работает автоматический выключатель? В его конструкции есть два основных элемента:

• Тепловой расцепитель — срабатывает при длительных небольших перегрузках
• Электромагнитный расцепитель — мгновенно отключает цепь при коротком замыкании

При протекании тока, превышающего номинальное значение, биметаллическая пластина теплового расцепителя нагревается и изгибается, размыкая контакты. Электромагнитный расцепитель срабатывает за доли секунды при резком возрастании тока.

Основные типы автоматических выключателей

Автоматические выключатели классифицируются по нескольким параметрам. Основные типы:

По количеству полюсов:

• Однополюсные — защищают одну фазу
• Двухполюсные — для однофазной сети с нулевым проводником

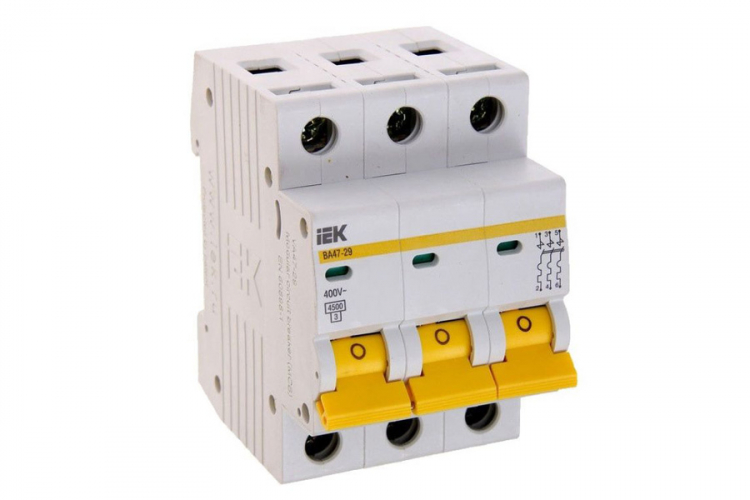

• Трехполюсные — для трехфазной сети
• Четырехполюсные — защищают три фазы и нейтраль

По характеристике срабатывания:

• Тип A — для защиты полупроводниковых устройств
• Тип B — для бытовых цепей освещения и розеток
• Тип C — стандартный тип для большинства бытовых применений
• Тип D — для мощных электродвигателей

По номинальному току:

От 6А до 125А для бытового применения. Наиболее распространены номиналы 16А, 25А, 32А, 40А, 63А.

Характеристики срабатывания автоматических выключателей

Важнейшей характеристикой автомата является его время-токовая характеристика. Она показывает, за какое время сработает выключатель при определенной кратности сверхтока.

Какие бывают характеристики срабатывания автоматов?

• A — срабатывает при 2-3 кратном превышении номинального тока
• B — при 3-5 кратном превышении
• C — при 5-10 кратном превышении
• D — при 10-20 кратном превышении

Характеристика C является стандартной для большинства бытовых применений. Она обеспечивает оптимальный баланс между защитой от перегрузок и устойчивостью к кратковременным пусковым токам.

Как выбрать автоматический выключатель

При выборе автомата необходимо учитывать несколько факторов:

1. Номинальный ток — должен соответствовать или быть чуть меньше длительно допустимого тока кабеля
2. Характеристика срабатывания — зависит от типа нагрузки
3. Отключающая способность — должна превышать возможный ток короткого замыкания
4. Количество полюсов — зависит от типа сети
5. Номинальное напряжение — 230В для бытовых сетей

Как правильно рассчитать номинальный ток автомата? Можно воспользоваться формулой:

I = P / (U * cos φ)

Где:

• I — номинальный ток автомата
• P — суммарная мощность нагрузки
• U — напряжение сети
• cos φ — коэффициент мощности (обычно 0,8-0,95)

Особенности выбора автоматов для разных типов нагрузки

Для разных типов электроприборов рекомендуется выбирать автоматы с определенными характеристиками:

• Освещение и бытовые розетки — тип B или C, 16-25А
• Электроплита — тип C, 32-40А
• Стиральная машина — тип C, 16-20А
• Кондиционер — тип C или D, 16-25А
• Электродвигатели — тип D, номинал зависит от мощности

Для ввода в квартиру обычно устанавливают автомат на 40-63А с характеристикой C.

Преимущества современных автоматических выключателей

Современные автоматы обладают рядом преимуществ по сравнению с устаревшими моделями:

• Высокая отключающая способность — до 10 кА и выше
• Компактные размеры
• Удобство монтажа на DIN-рейку
• Широкий выбор дополнительных устройств (расцепители, контакты сигнализации)
• Высокая износостойкость — до 20 000 циклов включения-отключения
• Возможность работы в широком диапазоне температур

Это позволяет создавать надежные и удобные в эксплуатации системы защиты электросетей.

Распространенные ошибки при выборе автоматических выключателей

При выборе и установке автоматов нередко допускаются ошибки, которые могут привести к проблемам в работе электросети:

• Выбор автомата с заниженным номинальным током
• Установка автомата с завышенным номиналом
• Игнорирование характеристики срабатывания
• Экономия на качестве в пользу дешевых noname производителей
• Неправильный выбор отключающей способности

Чтобы избежать этих ошибок, следует внимательно изучить характеристики оборудования и проконсультироваться со специалистом при необходимости.

Заключение: как обеспечить надежную защиту электросети

Правильный выбор автоматических выключателей — ключевой фактор безопасности и надежности электроснабжения. Для обеспечения качественной защиты необходимо:

1. Тщательно рассчитать нагрузки на каждую цепь
2. Выбрать автоматы с подходящими характеристиками
3. Использовать продукцию проверенных производителей
4. Регулярно проверять состояние автоматов
5. При необходимости обращаться к квалифицированным электрикам

Соблюдение этих правил поможет создать безопасную и эффективную систему электроснабжения, которая прослужит долгие годы без сбоев и аварий.

Электрические автоматы. виды и работа. характеристики

Содержание:

• 1 Таблица выбора защитного автомата по сечению кабеля
• 2 Как работает автоматический выключатель
  • 2.1 Автоматы «В» и «С» — в чем разница, категории автоматических выключателей
• 3 Виды и типы автоматических выключателей
• 4 Тепловой расцепитель автоматического защитного выключателя
• 5 Типы автоматов
  • 5.1 Класс А
  • 5.2 Класс В
  • 5.3 Класс С
  • 5.4 Класс D
• 6 Элестрический автомат: понятие и необходимость
• 7 Виды расцепителей
  • 7.1 Тепловой расцепитель
  • 7.2 Электронный расцепитель
  • 7.3 Электромагнитный расцепитель
• 8 Определяемся с номиналом
  • 8.1 Расчет по мощности
• 9 Характеристики автоматических выключателей
• 10 Типы автоматов
• 11 Типы и виды автоматических выключателей

Таблица выбора защитного автомата по сечению кабеля

Выбор защитного автомата однозначно зависит от сечения кабеля. Если ток автомата выбран больше, чем надо, то возможен перегрев кабеля из-за протекания большого тока. Если же автомат выбран правильно, то при превышении тока он выключится, и кабель не повредится.

Таблица выбора автомата по сечению кабеля

Обратите внимание на способы прокладки кабеля (тип установки). От того, где проложен кабель, ток выбранного защитного автомата может отличаться в 2 раза!. По таблице – имеем исходно сечение кабеля, и под него выбираем защитный автомат

Для нас, как для электриков, наиболее важны первые три столбца таблицы

По таблице – имеем исходно сечение кабеля, и под него выбираем защитный автомат. Для нас, как для электриков, наиболее важны первые три столбца таблицы.

Теперь – как выбрать защитный автомат, если известна мощность приборов?

Как работает автоматический выключатель

Главная задача автоматического выключателя (автомата) — это улавливание чрезмерных токов в электросети, и мгновенное её обесточивание

Неважно, к какой категории относится автоматический выключатель, он должен уметь быстро обесточить электросеть и предотвратить тем самым повреждение кабелей

Поэтому главной функцией автоматического выключателя, является:

• Срабатывание в случае перегрузки электросети. Здесь все достаточно просто, и если в сети возникнет чрезмерно большая нагрузка, например, из-за большого количества подключённых электроприборов в доме, автоматический выключатель должен сработать и обесточить домашнюю электросеть. Если этого не произойдёт, и автомат не справится со своей задачей, то может загореться электропроводка в доме;
• Среагировать на сверхток, вызванный коротким замыканием электропроводки. Здесь все, также понятно. В случае замыкания, электропроводка подвергается сильному нагреву, а там где тонко, как известно, там и рвётся, поэтому, если автомат не сработает, возможно, повреждение и возгорание электропроводки.

Следует знать, что каждый автоматический выключатель рассчитан на разную силу тока. Время срабатывания автомата, зависит от величины перегрузки электросети. Если это короткое замыкание, то автоматический выключатель сработает мгновенно, буквально за считанные секунды. Если величина перегрузки не слишком большая, то автомат и электропроводка могут греться часами.

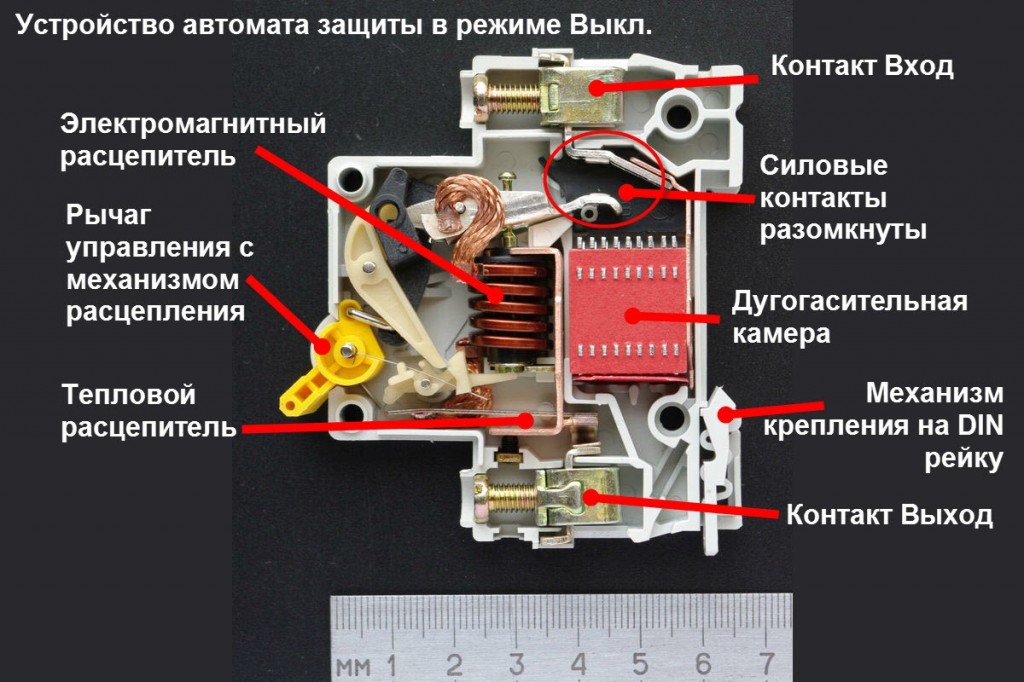

Что касается конструкции автоматического выключателя и его принципа работы, то в основе лежит биметаллическая пластина, через которую проходит электрический ток. Если он слишком большой величины, на которую автомат не рассчитан, то пластина начинает греться, что в итоге и приводит к срабатыванию автоматического выключателя.

Автоматы «В» и «С» — в чем разница, категории автоматических выключателей

Тех людей, которые занимаются модернизацией домашней электросети, часто интересует вопрос о том, чем именно отличаются автоматические выключатели категории «В» и «С», ведь именно они, чаще всего, устанавливаются в бытовых сетях. Главное отличие автоматов «В» и «С» в чувствительности электромагнитного расцепителя.

Буквы А, В, С, D и K, Z — как раз и указывают на характеристики расцепителя установленного в автоматическом выключателе:

А — автоматические выключатели данной категории имеют самую высокую чувствительность. Если номинальный ток на линии где будет установлен автомат категории «А» превысит 30%, то автоматический выключатель отключится.

В — автоматы этой категории срабатывают при превышении нагрузки по номинальному току в 3-5 раз. Автоматические выключатели категории «В» предназначены для установки в электросетях с отсутствием или с минимальным пусковым током (электродвигатели и т. д.). Простыми словами говоря, автоматы категории «В», более чувствительны к проходящему току, и при запуске мощных электродвигателей могут сработать.

С — автоматические выключатели стандартного типа с ещё большей перегрузочной способностью, чем у автоматов «В» класса. Их выключение происходит в том случае, если номинальный ток, проходящий через автомат, станет в 5-10 раз выше. Время срабатывания автомата категории «С», порядка 1,5 секунды. Такие автоматы предназначены для обеспечения защиты электросетей общего назначения.

Автоматы категории D, редко используются в быту. Чаще всего эти автоматические выключатели применяются в электросетях с большими пусковыми нагрузками. Ну и последние категории автоматов, это «K» и «Z», они используются в специальных целях, например, для защиты линий к которым подключены электронные устройства.

Виды и типы автоматических выключателей

Все наши электрические сети и цепи, а также бытовые электроприборы и электрооборудование надежно защищены автоматическими выключателями. Их главная задача — это в нужный момент обесточить электрическую цепь, т.е. отключить подачу электрического тока. Автомат (АВ) срабатывает, т.е. отключается, в случаях короткого замыкания и перегрузки в сети (нагрев проводов). Для различных электрических цепей существуют и различные виды и типы автоматических выключателей .

Виды автоматических выключателей (АВ)

• Все автоматы можно разделить на выключатели переменного тока, постоянного тока и универсальные, работающие при любом электрическом токе в сети.

• По своей конструкции АВ бывают: воздушные, модульные, а также в литом корпусе.

• Автоматические выключатели подразделяются по показателю номинального тока.

• Также еще одно различие — это номинальное напряжение. В большинстве случаев АВ работают в сетях с напряжением 220 или 380 Вольт.

• Электрические автоматы бывают токоограничивающие и нетокоограничивающие. Токоограничивающий автоматический выключатель — это выключатель с чрезвычайно малым временем отключения, в течение которого ток короткого замыкания не успевает достичь своего максимального значения.

• Все модели электровыключателей классифицируются по количеству полюсов. Они делятся на однополюсные, двухполюсные, трехполюсные и четырехполюсные автоматы.

• АВ подразделяются по виду расцепителей — максимальный расцепитель тока, независимый расцепитель, минимальный или нулевой расцепитель напряжения.

• По скорости срабатывания. Выделяют быстродействующие, нормальные и селективные автоматы. Бывают с выдержкой времени, без нее, независимой или обратно зависимой от тока выдержкой времени срабатывания. Характеристики могут сочетаться.

• Отличаются АВ и по степени защиты от окружающей среды — IP, механических воздействий, токопроводимости материала. По виду привода — ручной, двигатель, пружина.

• Также автоматы различают по наличию свободных контактов и способу присоединения проводников.

Типы автоматических выключателей

Что означает тип электрического автомата? Автоматические выключатели содержат внутри себя два вида размыкателей – тепловой и магнитный.

Магнитный быстродействующий размыкатель предназначен для защиты при коротком замыкании. Срабатывание размыкателя может происходить за время от 0,005 до нескольких секунд.

Тепловой размыкатель значительно медленнее, предназначен для защиты от перегрузки. Работает с помощью биметаллической пластины, нагревающейся при перегрузке цепи. Время срабатывания от нескольких секунд до минут.

Совместная характеристика срабатывания зависит от вида подключаемой нагрузки.

Существует несколько типов отключения АВ. Их еще называют — типы время-токовых характеристик отключения. Они обозначаются так — A, B, C, D, K, Z.

• A – применяется для размыкания цепей с большой длинной электропроводки, служит хорошей защитой для полупроводниковых устройств. Срабатывают при 2-3 номинальных токах.

• B – для осветительной сети общего назначения. Срабатывают при 3-5 номинальных токах.

• C – осветительные цепи, электроустановки с умеренными пусковыми токами. Это могут быть двигатели, трансформаторы. Перегрузочная способность магнитного размыкателя выше, чем у выключателей типа B. Срабатывают при 5-10 номинальных токах.

• D – применяются в цепях с активно-индуктивной нагрузкой. Для электродвигателей с большими пусковыми токами, например. При 10-20 номинальных токах.

• K – индуктивные нагрузки.

• Z – для электронных устройств.

Данные о срабатывании выключателей типов K, Z лучше смотреть в таблицах конкретно по каждому производителю.

Тепловой расцепитель автоматического защитного выключателя

Основным элементом этого устройства является биметаллическая пластина. При ее изготовлении используется два металла с различными коэффициентами теплового расширения.

Будучи спрессованными вместе, они при нагревании расширяются в разной степени, что приводит к искривлению пластины. Если ток не нормализуется в течение длительного времени, то по достижении определенной температуры пластина касается контактов АВ, прерывая цепь и обесточивая проводку.

Основной причиной чрезмерного нагрева биметаллической пластины, из-за которого срабатывает тепловой расцепитель, является слишком высокая нагрузка на определенном участке линии, защищенном автоматом.

Например, сечение выходного кабеля АВ, идущего в помещение, составляет 1 кв. мм. Можно подсчитать, что он способен выдерживать подключение приборов суммарной мощностью до 3,5 кВт, при этом сила проходящего в линии тока не должна превышать 16А. Таким образом, в эту группу можно спокойно подключить телевизор и несколько осветительных приборов.

Если хозяин дома решит включить в розетки этой комнаты дополнительно стиральную машину, электрокамин и пылесос, то общая мощность станет намного выше той, что способен выдержать кабель. В результате возрастет сила тока, проходящего по линии, и проводник станет нагреваться.

Перегрев кабеля может привести к тому, что изоляционный слой расплавится и загорится.

Чтобы этого не произошло, в действие вступает тепловой расцепитель. Его биметаллическая пластина нагревается вместе с металлом провода, и через некоторое время, изогнувшись, отключает питание группы. Когда она остынет, защитное устройство можно снова включить вручную, предварительно вытащив из розетки шнуры питания приборов, которые привели к перегрузке. Если этого не сделать, через некоторое время автомат вырубит снова.

Пример использования расцепителя в противопожарной защите на видео:

Важно, чтобы номинал АВ соответствовал сечению кабеля. Если он будет меньше нужного, то срабатывание будет происходить даже при нормальной нагрузке, а если больше, то тепловой расцепитель не отреагирует на опасное превышение тока, и в итоге проводка сгорит

В целях защиты электромоторов от длительных перегрузок и обрыва фаз на эти агрегаты могут также устанавливаться тепловые реле расцепления. Они представляют собой несколько биметаллических пластин, каждая из которых отвечает за отдельную фазу силового агрегата.

Типы автоматов

Данные изделия различаются по характеру процесса отключения на возникновение наиболее высокого тока. Существуют несколько основных типов автоматических устройств. Каждый вид отличается своей чувствительностью друг от друга.

В основном при производстве электромонтажа используются четыре ведущих типа: А, В, С, D. Кроме этого встречаются автоматы типа МА, K и Z.

Класс А

Защитные приборы данного типа имеют самую высокую чувствительность по отношению к остальным. Тепловой расцепитель такого автомата обесточивает электрическую цепь при повышении силы тока на 30%. Данный процесс осуществляется в течение 0,05 секунд, если ток превысил номинальное значение на 100%.

Автомат типа А не пользуется большой популярностью среди потребителей, так как завышенная чувствительность не допускает даже коротковременные повышенные нагрузки, которые вызывают постоянное срабатывание прибора. Эти типы зачастую устанавливают в электрические цепи, которые имеют соединения с полупроводниковыми элементами.

Класс В

Защитные средства категории В имеют меньшую чувствительность, чем тип В. Электронный расцепитель срабатывает на повышения силы тока на 200% от заявленной, при этом время отключения от электричества составляет 0,015 секунд. В случае если расцепитель по каким-то причинам не сработает, то биметаллическая пластина способна отключить электрическую систему за 4-5 секунд.

Такое устройство используется в электрических сетях, имеющих розетки, освещение и пусковое устройство с наименьшим значением.

Класс С

Аппараты типа С имеют большой спрос при монтаже бытовых электрических сетей. Они способны выдерживать наиболее высокие перегрузки. Чтобы произошел процесс отключения линии от напряжения, нужно чтобы протекающий ток в данной линии повысился в 5 раз от номинального показателя. При этом обесточивание линии происходит через 1,5 секунды.

Данные приборы хорошо выполняют свои защитные функции в общих бытовых сетях. Если в таких сетях розетки и осветительные приборы запитаны отдельно, то в этом случае защиту могут обеспечить приборы класса В. Данное действие производится для того, чтобы при появлении короткого замыкания не происходило обесточивание всего дома.

Класс D

Эти защитные изобретения выдерживают перегрузку сети, номинальный ток которой превышается в 10 раз. При этом отключение электрической цепи протекает в течение 0,4 секунд. Такие устройства нашли свое применение при защите зданий и сооружений в общем, то есть они устанавливаются дополнительно к имеющимся в квартирах автоматам.

Их отключение происходит лишь тогда, когда не сработали автоматические устройства отдельных помещений. Кроме этого их устанавливают в линиях с наиболее высоким значением пусковых токов.

Элестрический автомат: понятие и необходимость

Электрический автомат, или автоматический выключатель, представляет собой механическое коммутационное устройство, посредством которого можно вручную добиться обесточивания всей электросети или же конкретного ее участка.

Сделать это можно в доме, квартире, на даче, в гараже и т.п. Более того, такой прибор оснащается функцией автоматического выключения электрического кабеля при возникновении аварийных ситуаций: например, в случае короткого замыкания либо при перегрузке. Отличие таких автоматических выключателей от обычных предохранителей состоит в том, что после срабатывания их можно кнопкой включить вновь.

Поговорим о том, как выбирать автоматы: электрические автоматы существуют в большом многообразии, что требует учета сразу целого ряда факторов при их покупке.

Нужен ли такой автомат? Необходимо дать утвердительный ответ. Исправно работающий автоматический выключатель будет защищать ваше помещение от различных неприятных ситуаций, в том числе от:

• пожаров;
• поражений электрическим током;
• повреждений проводки.

Итак, при выборе автомата, как мы отмечали, следует учитывать сразу несколько показателей. Рассмотрим их по порядку.

Виды расцепителей

В бытовых автоматических выключателях чаще всего встречаются следующие
виды расцепителей: тепловой, электронный и электромагнитный. Они быстро
распознают критическую ситуацию (появление сверхтоков, перегрузки и перепады
напряжения) и размыкают контакты автоматического выключателя, предотвращая
порчу электрического оборудования и защищая проводку. Помимо этих видов,
существуют еще и расцепители нулевого напряжения, минимального напряжения,
независимые, полупроводниковые, механические.

Сверхтоки —
увеличение силы тока в электрической сети, превышающей номинальный ток
автомата. Это токи перегрузки, замыкания.

Ток перегрузки
— сверхток в функциональной сети.

Ток
короткого замыкания — сверхток, появляющийся в результате замыкания двух
составляющих сети при крайне низком сопротивлении между этими элементами.

Тепловой расцепитель

Тепловой расцепитель размыкает контакты автоматического
выключателя при небольших превышениях номинального тока, отличается увеличенным
временем срабатывания. При кратковременных превышениях токовой нагрузки он не
срабатывает, это удобно в сетях, где часты именно кратковременные превышения
номинального тока автомата.

Тепловой расцепитель является биметаллической пластиной, один
конец которой расположен рядом со спусковым механизмом расцепления. В случае
увеличения силы тока пластина начинает изгибаться и приближаться к спусковому
механизму, касается планки, а та, в свою очередь, размыкает контакты
автоматического выключатели. Принцип работы построен на физических свойствах
металла, расширяющегося при нагревании, поэтому такой расцепитель и называется
тепловым.

К достоинствам теплового расцепителя можно отнести отсутствие
трущихся друг о друга поверхностей, устойчивость к вибрациям, низкая стоимость
в силу простой конструкции

Но нужно обратить внимание и на недостатки — работа
теплового расцепителя сильно зависит от температуры окружающей среды, их
следует размещать в местах со стабильным температурным режимом вдали от
источников тепла, в противном случае возможны многочисленные ложные
срабатывания

Электронный расцепитель

В состав электронного расцепителя входят измерительные
устройства (датчики тока), блок управления и исполнительный электромагнит.
Электронные расцепители предназначены для подачи команды на автоматическое
отключения автомата с заданной программой при возникновении в электрической
цепи сверхтоков перегрузки или замыкания. При превышении силы тока через
автомат в блоке электронного расцепителя начинается отсчет времени срабатывания
в соответствии с время-токовой характеристикой. Если за время срабатывания ток
снизится до величины, ниже пороговой, то автоматического срабатывания не
произойдет.

К плюсам электронных расцепителей относятся: широкий выбор
настроек, четкое следование прибора заданной программе, наличие индикаторов.
Основной недостаток — довольно высокая стоимость, а также чувствительность
расцепителя к воздействию электромагнитного излучения.

Электромагнитный расцепитель

Электромагнитный расцепитель (отсечка) срабатывает мгновенно,
не допуская ни малейшей вероятности повреждения составных частей электроцепи. Это соленоид с подвижным
сердечником, который воздействует на механизм расцепления. В процессе протекания
тока по обмотке соленоида, в случае превышения токовой нагрузки, происходит
втягивание сердечника под воздействием электромагнитного поля.

Электромагнитный расцепитель срабатывает при превышении тока
короткого замыкания. Он обладает достаточной прочностью, устойчив к вибрации,
однако создает магнитное поле.

Определяемся с номиналом

Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.

На каждую линию требуется правильно выбрать автомат защиты

Исходя из этого, алгоритм выбора автомата защиты прост:

• Рассчитываете сечение проводки для конкретного участка.
• Смотрите, какой максимальный ток выдерживает данный кабель (есть в таблице).
• Далее из всех номиналов защитных автоматов выбираем ближайший меньший.
  Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.

Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере. Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов. Они даны в колонке «Номинальный ток автомата защиты». Именно там ищем номиналы — он немного меньше предельно допустимого, чтобы проводка работала в нормальном режиме.

Сечение жил медных проводов

Допустимый длительный ток нагрузки

Максимальная мощность нагрузки для однофазной сети 220 В

Номинальный ток защитного автомата

В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм 2 (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.

Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин. Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны. Отключается он если достаточно длительное время ток превысит 25 А на 13%. В данном случае — если он достигнет 28,25 А. Тогда электропакетник сработает, обесточит ветку, так как это ток уже представляет угрозу для проводника и его изоляции.

Расчет по мощности

Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.

Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.

Формула для вычисления тока по суммарной мощности

После того, как нашли ток, выбираем номинал. Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.

Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати). Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников

Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным

Характеристики автоматических выключателей

Существует еще одна классификация автоматов – по их характеристикам. Этот показатель обозначает степень чувствительности защитного прибора к превышению величины номинального тока. Соответствующая маркировка покажет, насколько быстро в случае возрастания тока среагирует устройство. Одни типы АВ срабатывают моментально, в то время как другим на это понадобится определенное время.

Существует следующая маркировка устройств по их чувствительности:

• A. Выключатели этого типа наиболее чувствительны и на повышение нагрузки реагируют мгновенно. В бытовые сети их практически не устанавливают, защищая с их помощью цепи, в которые включено высокоточное оборудование.
• B. Эти автоматы срабатывают при возрастании тока с незначительной задержкой. Обычно они включаются в линии с дорогостоящими бытовыми приборами (жидкокристаллические телевизоры, компьютеры и другие).
• C. Такие аппараты – самые распространенные в бытовых сетях. Отключение их происходит не сразу после повышения силы тока, а через некоторое время, что дает возможность ее нормализации при незначительном перепаде.
• D. Чувствительность этих приборов к возрастанию тока самая низкая из всех перечисленных типов. Их чаще всего устанавливают в щитках на подходе линии к зданию. Они обеспечивают подстраховку квартирных автоматов, и если те по какой-то причине не срабатывают, отключают общую сеть.

Типы автоматов

Классификация автоматических выключателей основана на их типах и особенностей. Что касается типов, то можно выделить следующее:

• Номинальные показатели способности к отключению — речь идет об устойчивости контактов выключателя к воздействию токов с высокими показателями, а также к условиям, в которых происходит деформация цепи. В таких условиях возрастает риск подгорания, который нейтрализуется благодаря появлению дуги и повышением температуры. Чем более качественным, прочным является материал изготовления оборудования, тем более высокими являются его соответствующие способности. Такие выключатели стоят дороже, однако их характеристики полностью оправдывают цену. Выключатели служат долго, не требуют регулярной замены
• Калибровка номинала — речь идет о параметрах, в которых оборудование работает в нормальном режиме. Они устанавливаются еще на этапе производства оборудования, и уже в процессе его использования не регулируются. Данная характеристика позволяет понять, насколько сильные перегрузки способен выдерживать аппарат, период времени его работы в таких условиях
• Уставка — обычно этот показатель отображается в виде маркировки на корпусе оборудования. Речь идет о максимальных значениях тока в нестандартных условиях, которая, даже при частом отключении, не окажет никакого влияния на функционирование аппарата. Выражается уставка в токовых единицах, маркируется латинскими буквами, цифровыми значениями. Цифры, в данном случае, отображают номинал. Латинские буквы можно увидеть в маркировке только тех автоматов, которые изготовлены в соответствии со стандартами DIN

Таблица различных типов автоматов

Типы и виды автоматических выключателей

Семейство электротехнических устройств, которые в повседневном употреблении нередко называют «электрический автомат», очень разнообразно. Если будет позволено такое сравнение, оно состоит из нескольких кланов, различающихся по типу воздействия, на которое они реагируют, а также по конструктивному исполнению.

В зависимости от этого они используются для защиты всей электрической сети в целом, отдельных цепей и устройств, или человека. Есть и внутриклановое деление. Например, по скорости срабатывания.

Типы автоматических выключателей по виду воздействия:

• Срабатывание от сверхтоков (короткое замыкание) и нагрева. Самый распространенный тип. Применяются для защиты всей схемы электроснабжения (вводные автоматы) или отдельных устройств.
• Реагирование на дифференциальный ток. Это так называемые УЗО – устройства защитного отключения, применяющиеся для предотвращения поражения человека электрическим током.
• Тепловые реле. Используются в электрических приводах для защиты электродвигателей от перегрузок.

Различия по конструктивному исполнению:

• Серия АП. Так называемые апэшки – большие черные коробки из электротехнического пластика с двумя кнопками: ВКЛ (белая) и ВЫКЛ (красная). Реагируют на тепло и сверхтоки. Обычно используются в трехфазных сетях для защиты отдельных устройств. Надежная массивная конструкция, считающаяся устаревшей.
• Серия ВА. Современное малогабаритное устройство с рычагом включения-выключения, расположенным горизонтально.
• Автоматические предохранители. Заменили так называемые пробки с резьбовым цоколем Эдисона Е14. Так же устаревшая, но еще широко применяющаяся в бытовых электрических сетях конструкция.

В зависимости от количества точек подключения, которые называют полюсами, выключатели бывают одно-, двух-, трех— и четырехполюсными.

Однополюсные коммутируют только одну линию, обычно фазную. Их используют в малонагруженных электрических цепях. Например, осветительных. Их второе название «модульные автоматические выключатели», поскольку их обычно собирают в пакет (на одну DIN-рейку несколько) и размещают в распределительном щите, по соседству с общей нулевой шиной. К ним же можно отнести и автоматические предохранители, входом которых является центральный контакт, а выходом – кольцо с резьбой.

Двухполюсные используются в однофазных сетях для защиты всей электрической схемы, тогда их называют вводными, или одного устройства.

Трех— и четырехполюсные устройства применяются для работы в трехфазных сетях, в которых может быть три (в случае глухозаземленной нейтрали) или четыре проводника.

Типы автоматов электрических. Какой тип автомата выбрать?

Чувствительность аппарата

Перед тем как ознакомится с видами автоматов нужно узнать с какой чувствительностью приборы подойдут для домашнего использования, а какие будут неуместны. Такой показатель будет указывать на то, насколько быстро будет реагировать прибор на скачок напряжения. Он имеет несколько маркировок:

• А – используется для супер чувствительных видов автоматов. Они мгновенно определяют скачок в сети и также мгновенно реагируют на него. Чаще всего их используют на производстве для защиты дорогостоящего оборудования. Для бытовых целей практически не подходят.
• В – такая маркировка наноситься на те виды автоматических выключателей, которые реагируют с небольшой задержкой. Производители дорогой бытовой техники устанавливают их для защиты самого устройства. Если произошел небольшой сбой, то прибор на него реагирует сам и при этом не выключает всю сеть в доме.
• С маркировку имеют те автоматы, которые способны отключить бытовую сеть при значительном повышении или понижении напряжения. Если скачек небольшой, то прибор может отключиться на некоторое время, но потом вернуться к обычному режиму работы.
• Автомат с маркировкой D устанавливают только в щиток, который подключает дом или квартиру к общей системе. Его чувствительность к скачкам напряжения минимальная, поэтому исключительно запасной вариант. Если перепад напряжения очень большой, то отключается весь дом или квартира от электрической сети.

Классификация автоматов

Выделяют различные виды автоматов по отношению к типу тока, номинальному напряжению или показателю тока и другим техническим характеристикам. Поэтому нужно конкретно разбираться по каждому пункту отдельно.

Тип тока

По отношению к этой характеристике автоматы разделяют на:

1. Для работы в сети переменного тока;
2. Для работы в сети постоянного тока;
3. Универсальные модели.

Тут все ясно и дополнительных пояснений не нужно.

По показателю номинального тока

От значения данной характеристики будет зависеть в сети с каким максимальным значением может работать автоматический выключатель. Есть приборы, которые способны работать от 1 А до 100 А и больше. Минимальное значение, с которым можно найти в продаже автоматы составляет 0,5 А.

Показатель номинального напряжения

Данная характеристика указывает с каким напряжением может работать данный вид автоматических выключателей. Одни могут работать в сети с напряжением 220 или 380 Вольт — это самые распространенные варианты для бытового применения. Но есть автоматы, которые будут прекрасно справляться и с более высокими показателями.

По способности ограничить приток электричества

По данной характеристике выделяют:

• Токоограничивающие – сразу устраняют доступ электрического тока к прибору. Поэтому во время короткого замыкания не портится ни прибор, ни проводка электрической сети.
• Нетокоограничивающие – срабатывают намного медленнее.

Другие характеристики

Количество полюсов может быть от одного до четырех. Соответственно их называют однополюсные, двухполюсные и так далее.

По строению различают:

• Воздушные;
• Модульные;
• В литом корпусе автоматические выключатели.

По скорости сбрасывания производят быстродействующие, нормальные и селективные приборы. В них может быть установлена функция выдержки времени, которая может обратно зависеть от тока или не зависеть от него. Выдержку времени могут и не устанавливать.

Есть у автоматов и привод, который может быть ручной, подключаться к двигателю или пружине. Рознятся выключатели и наличию свободных контактов, и способу подключения проводников.

Важной характеристикой будет защита от воздействия окружающей среды. Тут можно выделить:

1. IP-защиту;
2. От механического воздействия;
3. Ток проводимость материала.

Все характеристики могут сочетаться в различных комбинациях. Все зависит от модели и производителя.

Типы выключателей

Автомат внутри содержит расцепитель, который с помощью рычага, защелки, пружины или коромысла способен мгновенно отключить сеть от подачи электричества. Типы автоматических выключателей и различают по типу расцепителя. Бывают:

1. Автоматический выключатель с магнитным расцепителем – реагирует на скачки мгновенно. Хорошо подходит для сети где часто случаются короткие замыкания. Расцепитель представлен соленоидом с подвижным сердечником. При скачке сердечник втягивается и происходит размыка ние цепи. Реагирует за доли секунды.
2. Выключатель с тепловым расцепителем – защищает от чрезмерной нагрузки электрическую сеть. Расцепитель представлен биметаллической пластиной. Под воздействием тока с повышенным значением пластина нагревается и выгибается, тем самым отключая подачу электричества. Данные типы автоматов способны реагировать от нескольких секунд или до 1 минуты на превышение напряжения. Все зависит от того на какие показатели рассчитан прибор.

Автоматические выключатели гораздо выгоднее плавких предохранителей. Это потому что после остывания автомат уже можно включать, и он будет работать как надо, если причина перегрузки устранена. Плавки предохранитель нужно заменить. Его может не оказаться под рукой и замена может занять много времени.

infoelectrik.ru

Тема: на какие разновидности делятся электроавтоматы, их типы и классификация.

Автоматический выключатель представляет собой электротехническое устройство, основным назначением которого является совершение переключение своего рабочего состояния при возникновении определённой ситуации.

томаты электрические совмещают в себе два устройства, это обычный выключатель и магнитный (или тепловой) расцепитель, задачей которого является своевременный разрыв электрической цепи в случае превышения порогового значения силы тока. Автоматические выключатели, как и все электрические устройства, также имеют различные разновидности, что их разделяет на определённые типы. Давайте ознакомимся с основными классификациями автоматических выключателей.

1» Классификация автоматов по количеству полюсов:

а) однополюсные автоматы

б) однополюсные автоматы с нейтралью

в) двухполюсные автоматы

г) трехполюсные автоматы

д) трехполюсные автоматы с нейтралью

е) четырехполюсные автоматы

2» Классификация автоматов по типу расцепителей.

В конструкцию различных видов автоматических выключателей, обычно, входят 2 основных типа расцепителей (размыкателей) — электромагнитный и тепловые. Магнитные служат для электрической защиты от короткого замыкания, а тепловые размыкатели предназначены в основном для защиты электрических цепей по определённому току перегрузки.

3» Классификация автоматов по току расцепления: В, С, D, (A, K, Z)

ГОСТ Р 50345-99, по току мгновенного расцепления автоматы разделяются на такие типы:

а) тип «B» — свыше 3•In до 5•In включительно (In — это номинальный ток)

б) тип «C» — свыше 5•In до 10•In включительно

В) тип «D» — свыше 10•In до 20•In включительно

Производителей автоматов в Европе имеют несколько иную классификацию. К примеру, у них имеется дополнительный тип «A» (свыше 2•In до 3•In). У некоторых производителей автоматических выключателей также существуют дополнительные кривые выключения (у АВВ автоматы с кривыми K и Z).

4» Классификация автоматов по роду тока в цепи: постоянного, переменного, обоих.

Номинальные электрические токи для основных цепей расцепителя подбирают из: 6,3; 10; 16; 20; 25; 32; 40; 63; 100; 160; 250; 400; 630; 1000; 1600; 2500; 4000; 6300 А. Также дополнительно выпускаться автоматы на номинальные токи основных электроцепей автоматов: 1500; 3000; 3200 А.

5» Классификация по наличию токоограничения:

а) токоограничивающие

б) нетокоограничивающие

6» Классификация автоматов по видам расцепителей:

а) с максимальным расцепителем тока

б) с независимым расцепителем

в) с минимальным либо нулевым расцепителем напряжения

7» Классификация автоматов по характеристике выдержки времени:

а) без выдержки времени

б) с выдержкой времени, независимой от тока

в) с выдержкой времени, обратно зависимой от тока

г) с сочетанием указанных характеристик

8» Классификация по наличию свободных контактов: с контактами и без контактов.

9» Классификация автоматов по способу подсоединения внешних проводов:

а) с задним присоединением

б) с передним присоединением

в) с комбинированным присоединением

г) с универсальным присоединением (и передним и задним).

10» Классификация по виду привода: с ручным, с двигательным и с пружинным.

electrohobby.ru

Устройство автоматических выключателей

Принцип устройства коммутаторов, реагирующих на сверхтоки и перегрев, одинаково как для устройств типа АП, ВА или автоматических предохранителей. Выключатели типа ВА имеют клеммы с винтовым зажимом. К входной подключен подвижный контакт, который системой рычагов и пружин связан с рычагом управления.

Во включенном состоянии у него есть электрический контакт с электромагнитным расцепителем – соленоидом с подвижным сердечником-штоком. Проводник на его выходе соединен с еще одним элементом управления – биметаллической пластиной, упирающейся в шток. Дополнительным элементом устройства является дугогасительная камера – пакет пластин из электротехнического фибролита.

Расцепитель рассчитан на срабатывание при прохождении через его катушку тока определенного номинала. При достижении этого значения соленоид выталкивает шток и размыкает контакт. Обратите внимание, что биметаллическая пластина подключена к выходной клемме. Поэтому есть существенная разница в том, как поставить автоматический выключатель. Перевернутый вверх ногами, он перестает реагировать на короткое замыкание из-за дополнительного сопротивления пластины.

Автоматические защитные выключатели: классификация и различия

Помимо устройств защитного отключения, которые не используются по отдельности, есть 3 типа автоматов защиты сети. Они работают с нагрузками разной величины и отличаются между собой по своей конструкции. К ним относятся:

• Модульные АВ. Эти устройства монтируются в бытовых сетях, в которых протекают токи незначительной величины. Обычно имеют 1 или 2 полюса и ширину, кратную 1,75 см.

• Литые выключатели. Они предназначены для работы в промышленных сетях, с токами до 1 кА. Выполнены в литом корпусе, из-за чего и получили свое название.
• Воздушные электрические автоматы. Эти устройства могут иметь 3 или 4 полюса и выдерживают силу тока до 6,3 кА. Используются в электрических цепях с установками высокой мощности.

Существует еще одна разновидность автоматов для защиты электросети – дифференциальные. Мы не рассматриваем их отдельно, поскольку такие устройства представляют собой обычные автоматические выключатели, в состав которых входит УЗО.

Что такое автоматический выключатель

Автоматический выключатель — это устройство, предназначенное для защиты проводки от токов короткого замыкания и перегрузки. Подобные аппараты устанавливаются на электрическом вводе в любую квартиру или электроустановку. Их использование является обязательным по правилам ПУЭ.

Вводной автомат в электрощите

Выдержка из ПУЭ (пункт 3. 1.5). «В качестве аппаратов защиты должны применяться автоматические выключатели или предохранители. Для обеспечения требований быстродействия, чувствительности или селективности допускается при необходимости применение устройств защиты с использованием выносных реле…».

По числу полюсов силовой цепи выделяют автоматические выключатели следующих типов:

• однополюсные:
• двухполюсные;
• трехполюсные;
• четырехполюсные.

В квартирной однофазной проводке применяются автоматы на 1 или 2 полюса. К ним подключается 1 фазный и 1 нулевой провод. Более мощные потребители электроэнергии (производственные станки, двигатели лифтов, насосы водоснабжения) нуждаются в трехфазном питании. Для их защиты применяются трехполюсные автоматы, к которым подключается 3 фазных провода.

Типы расцепителей

Расцепители являются основными рабочими компонентами АВ. Задача их состоит в том, чтобы при превышении допустимой величины тока разорвать цепь, тем самым прекратив подачу в нее электроэнергии. Существует два основных типа этих устройств, отличающихся друг от друга по принципу расцепления:

• Электромагнитные.
• Тепловые.

Расцепители электромагнитного типа обеспечивают практически моментальное срабатывание автоматического выключателя и обесточивание участка цепи при возникновении в нем сверхтока короткого замыкания.

Они представляют собой катушку (соленоид) с сердечником, втягивающимся внутрь под воздействием тока большой величины и заставляющим срабатывать отключающий элемент.

Основная часть теплового расцепителя – биметаллическая пластина. Когда через автомат проходит ток, превышающий номинальную величину защитного устройства, пластина начинает нагреваться и, изгибаясь в сторону, касается отключающего элемента, который срабатывает и обесточивает цепь. Время на срабатывание теплового расцепителя зависит от величины проходящего по пластине тока перегрузки.

Некоторые современные устройства оснащаются в качестве дополнения минимальными (нулевыми) расцепителями. Они выполняют функцию выключения АВ, когда напряжение падает ниже предельного значения, соответствующего техническим данным устройства. Существуют также дистанционные расцепители, с помощью которых можно не только отключать, но и включать АВ, даже не подходя к распределительному щиту.

Наличие этих опций значительно увеличивает стоимость аппарата.

Количество полюсов

Как уже было сказано, автомат защиты сети имеет полюса – от одного до четырех.

Подобрать для цепи устройство по их числу совсем несложно, достаточно лишь знать, где используются различные типы АВ:

• Однополюсники устанавливают для защиты линий, в которые включены розетки и осветительные приборы. Они монтируются на фазный провод, не захватывая нулевого.
• Двухполюсник нужно включать в цепь, к которой подсоединена бытовая техника с достаточно высокой мощностью (бойлеры, стиральные машинки, электрические плиты).
• Трехполюсники монтируются в сетях полупромышленного масшатаба, к которым могут подключаться такие устройства, как скважинные насосы или оборудование автомастерской.
• Четырехполюсные АВ позволяют защитить от КЗ и перегрузок электропроводку с четырьмя кабелями.

Применение автоматов различной полюсности – на следующем видео:

Характеристики автоматических выключателей

Существует еще одна классификация автоматов – по их характеристикам. Этот показатель обозначает степень чувствительности защитного прибора к превышению величины номинального тока. Соответствующая маркировка покажет, насколько быстро в случае возрастания тока среагирует устройство. Одни типы АВ срабатывают моментально, в то время как другим на это понадобится определенное время.

Существует следующая маркировка устройств по их чувствительности:

• A. Выключатели этого типа наиболее чувствительны и на повышение нагрузки реагируют мгновенно. В бытовые сети их практически не устанавливают, защищая с их помощью цепи, в которые включено высокоточное оборудование.
• B. Эти автоматы срабатывают при возрастании тока с незначительной задержкой. Обычно они включаются в линии с дорогостоящими бытовыми приборами (жидкокристаллические телевизоры, компьютеры и другие).
• C. Такие аппараты – самые распространенные в бытовых сетях. Отключение их происходит не сразу после повышения силы тока, а через некоторое время, что дает возможность ее нормализации при незначительном перепаде.
• D. Чувствительность этих приборов к возрастанию тока самая низкая из всех перечисленных типов. Их чаще всего устанавливают в щитках на подходе линии к зданию. Они обеспечивают подстраховку квартирных автоматов, и если те по какой-то причине не срабатывают, отключают общую сеть.

Зачем нужны автоматические выключатели

Автоматические выключатели
Существует множество причин, по которым ток в сети может превысить нормальные показатели. В основном это происходит из-за чрезмерной нагрузки, когда суммарная мощность подключенных приборов превышает величину, которую может выдержать сечение кабеля. В этом случае автомат выключается не сразу, а только после того как температура провода достигнет установленного уровня.

Если в сети происходит короткое замыкание, это приводит к многократному увеличению мощности тока в мгновение, поэтому автоматический выключатель сразу реагирует на ситуацию и блокирует подачу электроэнергии.

Особенности подбора автоматов

Некоторые люди думают, что самый надежный автоматический выключатель – это тот, который может выдерживать наибольший ток, а значит, именно он может обеспечить максимальную защиту цепи. Исходя из этой логики, к любой сети можно подключать автомат воздушного типа, и все проблемы будут решены. Однако это совсем не так.

Для защиты цепей с различными параметрами надо устанавливать аппараты с соответствующими возможностями.

Ошибки в подборе АВ чреваты неприятными последствиями. Если подсоединить к обычной бытовой цепи защитный аппарат, рассчитанный на высокую мощность, то он не будет обесточивать цепь, даже когда величина тока значительно превысит ту, которую может выдержать кабель. Изоляционный слой нагреется, затем начнет плавиться, но отключения не произойдет. Дело в том, что сила тока, разрушительная для кабеля, не превысит номинал АВ, и устройство «посчитает», что аварийной ситуации не было. Лишь когда расплавленная изоляция вызовет короткое замыкание, автомат отключится, но к тому времени может уже начаться пожар.

Приведем таблицу, в которой указаны номиналы автоматов для различных электросетей.

Если же устройство будет рассчитано на меньшую мощность, чем та, которую может выдержать линия и которой обладают подключенные приборы, цепь не сможет нормально работать. При включении аппаратуры АВ будет постоянно выбивать, а в конечном итоге под воздействием больших токов он выйдет из строя из-за «залипших» контактов.

Наглядно про типы автоматических выключателей на видео:

Как выбрать автоматический выключатель

Есть мнение, что самый надежный вариант автоматического выключателя – это устройство, которое может выдержать максимальную нагрузку и обеспечить помещение максимально эффективной защитой. Если следовать такой логике, можно использовать в любых сетях воздушные автоматы, и таким образом избавить себя от большинства проблем, но на практике дело обстоит несколько иначе. В зависимости от параметров конкретной цепи будет зависеть и тип выключателя, который лучше в нее установить. Если ошибиться в выборе автоматического выключателя, в конечном итоге это может обернуться крайне негативно.

Если к обыкновенной бытовой сети электроснабжения будет подключен прибор, который рассчитан на работу в условиях повышенных мощностей, он не будет выключать питание даже тогда, когда сила тока будет существенно превышать все допустимые нормы. При этом температура изоляционного слоя значительно возрастет и станет разрушительной для кабеля, но номинальные показатели выключателя не будут превышены, поэтому автомат будет воспринимать такую ситуацию как рядовую. Отключение произойдет только после того, как вследствие плавления изоляции в сети произойдет короткое замыкание, но эта ситуация уже чревата пожаром.

Если допустимая мощность автомата, наоборот, не будет достигать той, которую выдерживает линия электропитания, нормальной работы цепи добиться практически невозможно. После подключения нескольких приборов электричество сразу выбьет, в итоге из-за постоянного воздействия большого тока он сломается по причине «залипания» контактов.

Автоматический выключатель – это крайне важное устройство, обеспечивающие защиту электроснабжения от риска повреждения под воздействием мощного тока. Работа сетей, в которых не стоят автоматы, запрещена в соответствии с Правилами устройства электроустановок. В связи с этим остается только правильно выбрать тип выключателя, который будет обеспечивать надежную защиту сети.

Типы электрических машин — Все о технике

Главная > Электрические > Типы электрических машин

Содержание

• 1 электрическая машина:
• 2 типа электрических машин:
  • 2.1 Стационарные электрические машины:
    • 2.1.1 Трансформатор:
  • 2. 2 Динамические электрические машины:
    • 2.2.1 Электрический двигатель:
      • 2.2.1.1 Двигатели постоянного тока:
      • 2.2.1.2 Двигатели переменного тока:
    • 2.2.2 Электрические генераторы:
• 3 Поделись этим:

Электрическая машина:

Устройство, способное к взаимному преобразованию электрической и механической энергии, называется электрической машиной.

Проще говоря, электрическая машина преобразует электрическую энергию в механическую и наоборот. Трансформатор также является электрической машиной, за исключением того, что он преобразует уровни напряжения и тока.

Типы электрических машин:

Электрические машины подразделяются на два основных типа:

• Стационарные электрические машины
• Динамические электрические машины

Стационарные электрические машины:

Стационарная электрическая машина – это такая машина, которая не имеет движущихся частей, и они остаются неподвижными на протяжении всей своей работы.

Трансформатор :

Трансформатор представляет собой стационарную электрическую машину, не имеющую движущихся частей. Это машина, потому что между обмотками трансформатора происходит преобразование электрической и магнитной энергии.

Он преобразует электрическую энергию в магнитную энергию и снова в электрическую энергию с увеличением или уменьшением уровня напряжения/тока переменного тока и поддержанием постоянной электрической частоты.

Он имеет две обмотки, то есть первичную и вторичную обмотку. Обе обмотки намотаны на неподвижный железный сердечник.

Переменный переменный ток подается на первичную обмотку, что создает переменный магнитный поток в сердечнике трансформатора. Этот переменный магнитный поток индуцирует ЭДС во вторичной обмотке трансформатора, в результате чего на выходе возникает переменный ток.

Динамические электрические машины:

Такие машины состоят из движущихся и неподвижных частей.

 Существует два типа динамических электрических машин, т. е.

• Электрический двигатель
• Электрический генератор

Электродвигатель:

Двигатель представляет собой динамическую машину, которая преобразует электрическую энергию в механическую.

Электрические двигатели имеют подвижную часть, называемую ротором, и неподвижную часть, называемую статором.

Электрические двигатели генерируют механическую силу из-за взаимодействия между магнитным полем и током в проводнике.

Существует два основных типа электрических двигателей: двигатели постоянного тока и двигатели переменного тока.

Двигатели постоянного тока:

Везде, где проводник с током находится внутри магнитного поля, на него действует механическая сила. По этому принципу работает двигатель постоянного тока. Ротор состоит из нескольких витков проводников, питаемых от Источник постоянного тока . Ротор помещен в магнитное поле. На проводник действует сила, благодаря которой ротор вращается.

Двигатели переменного тока:

В двигателях переменного тока статор состоит из обмотки, которая подключена к источнику переменного напряжения. Он создает вращающееся магнитное поле.

Ротор состоит из проводника, который может легко проводить электричество. Ротор размещен внутри статора.

В отличие от двигателей постоянного тока, электропитание подключается к статору двигателей переменного тока.

Из-за вращающегося магнитного поля, создаваемого обмоткой статора, в роторе индуцируется ЭДС. Это, в свою очередь, создает собственное магнитное поле, противодействующее магнитному полю статора по закону Ленца. Это магнитное поле пытается нейтрализовать вращающееся магнитное поле статора, вращая ротор с точно такой же скоростью вращения.

Электрические генераторы:

Генераторы представляют собой электрические машины, преобразующие механическую энергию в электрическую.

Его действие прямо противоположно электрическому двигателю. Согласно закону Фарадея, проводник, помещенный в переменное магнитное поле, будет испытывать ЭДС индукции. Другими словами, при перемещении проводника в постоянном магнитном поле в проводнике возникает ЭДС.

Ротор вращается внутри магнитного поля с помощью любого средства, известного как первичный двигатель. Результирующий индуцированный ток (электрическая энергия) протекает через проводник.



Вы также можете прочитать:

• Различия между синхронным и асинхронным двигателем
• Введение в трансформатор и принцип его работы, аспекты конструкции и меры предосторожности
• Разница между Arduino и Raspberry Pi

All About Engineering – очень полезный блог о технике

Recent Posts

Electronic Eng 17 августа 2020 г.

BBS для круглой колонны RCC: эта статья о том, как подготовить график гибки стержней…

Подробнее »

Electronic Eng 17 августа 2020 г.

BBS для RCC Column: Эта статья о том, как подготовить график гибки стержней для …

Подробнее »

Electronic Eng 17 августа 2020 г.

BBS для железобетонной плиты: Эта статья о том, как подготовить график гибки стержня для …

Подробнее »

Electronic Eng 17 августа 2020 г.

BBS для железобетонной балки: график изгиба стержней (BBS), используемый для предоставления подробной информации …

Подробнее »

• Electronic Eng 17 августа 2020 г.

  BBS для круглой колонны RCC: эта статья о том, как подготовить график гибки стержней…

  Подробнее »

• График изгиба стержней для колонны RCC

  Electronic Eng 17 августа 2020 г.

• График изгиба стержней для железобетонной плиты

  Electronic Eng 17 августа 2020 г.

• График изгиба стержня для железобетонной балки

  Electronic Eng 17 августа 2020 г.

• Оценка материала для бетона

  Electronic Eng 17 августа 2020 г.

• Electronic Eng 29 мая 2020 г.

  Различия между номинальным, рабочим и номинальным напряжением Напряжение или разность потенциалов – это разница …

  Подробнее »

• Каковы виды использования и применения диода?

  Electronic Eng 14 сентября 2019 г.

• Идеальный трансформатор и его характеристики

  Electronic Eng 17 июля 2019 г.

• Приборный трансформатор и его типы

  Electronic Eng 16 июля 2019 г.

• Трансформатор и его работа, характеристики и применение

  Electronic Eng 15 июля 2019 г.

• Electronic Eng 2 июня 2020 г.

  Что такое резистор с нулевым сопротивлением и для чего он используется? Эта статья …

  Подробнее »

• Что такое идеальный коммутатор и характеристики идеального коммутатора

  Electronic Eng 31 мая 2020 г.

• Типы схем и преобразователей силовой электроники

  Electronic Eng 29 мая 2020 г.

• Что такое номинальное напряжение, рабочее напряжение и номинальное напряжение

  Electronic Eng 29 мая 2020 г.

• Каковы виды использования и применения диода?

  Electronic Eng 14 сентября 2019 г.

• Electronic Eng 15 августа 2020 г.

  Преобразование единиц измерения для гражданского строительства В этой статье мы обсудим различные преобразования единиц измерения для …

  Подробнее »

• Механические свойства материала

  Electronic Eng 15 августа 2020 г.

• Разница между шестернями и звездочками

  Electronic Eng 8 апреля 2019 г.

• Машиностроение против мехатроники

  Electronic Eng 2 марта 2019 г.
