Что такое разъем RJ45 и для чего он используется

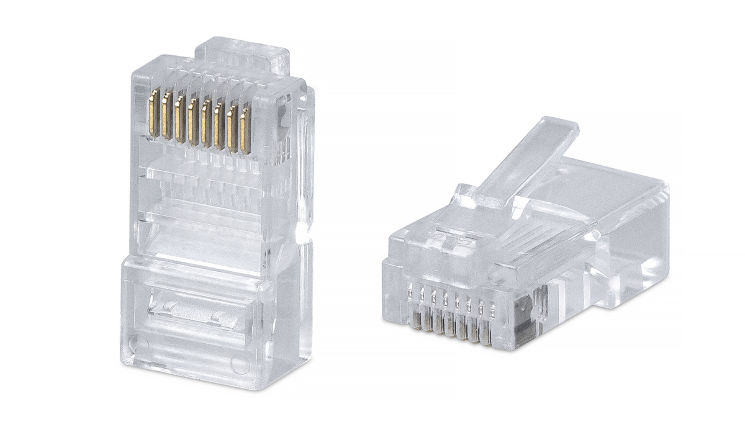

RJ45 — это стандартизированный сетевой разъем, который используется для подключения кабелей Ethernet. Аббревиатура RJ означает «registered jack» (зарегистрированный разъем), а цифра 45 — это порядковый номер в списке стандартных сетевых интерфейсов.

Основное назначение разъема RJ45 — обеспечивать надежное соединение между сетевым кабелем и сетевым оборудованием (компьютером, маршрутизатором, коммутатором и т.д.). Этот тип разъема получил широкое распространение в компьютерных сетях благодаря своей простоте и надежности.

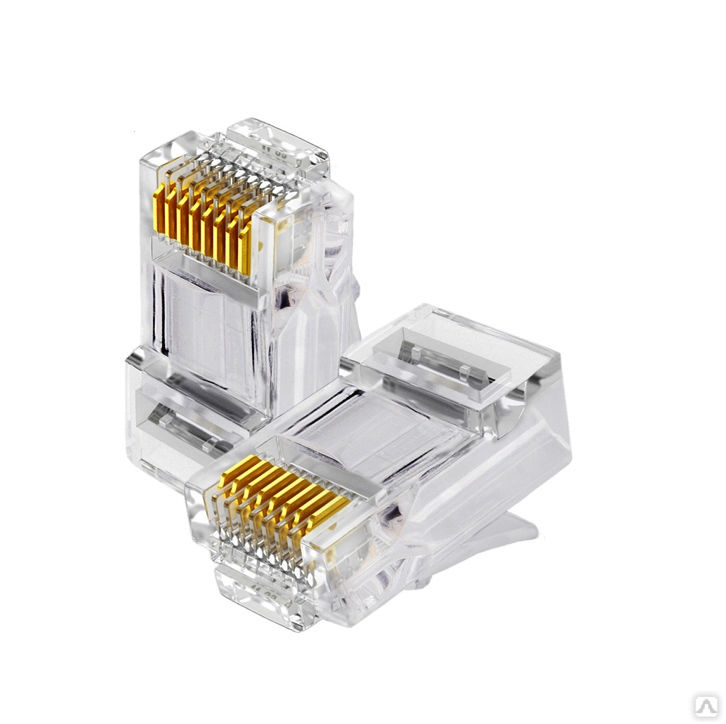

Из каких компонентов состоит разъем RJ45

Несмотря на свои небольшие размеры, разъем RJ45 имеет несколько важных компонентов:

Пластиковый корпус — обычно изготавливается из высококачественного поликарбоната
Восемь контактных площадок — для соединения с 8 проводниками кабеля Ethernet

Позолоченные контакты — обеспечивают надежное электрическое соединение
Фиксирующая защелка — для надежного крепления разъема в гнезде
Отверстия для проводников — для правильного расположения проводов кабеля

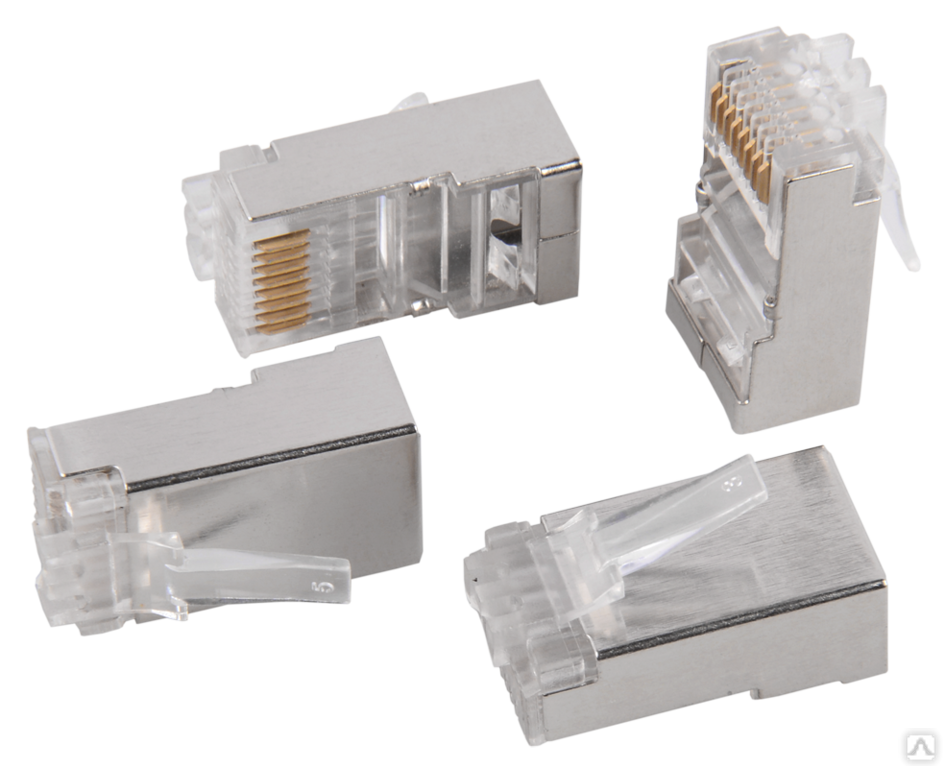

В экранированных разъемах RJ45 также присутствует металлическая экранирующая оболочка для защиты от электромагнитных помех.

Типы разъемов RJ45: в чем их отличия

Существует несколько основных типов разъемов RJ45, которые различаются по своим характеристикам и назначению:

По категории кабеля:

Разъемы Cat5e
Разъемы Cat6
Разъемы Cat6a
Разъемы Cat7

По конструкции:

Стандартные (непроходные) разъемы

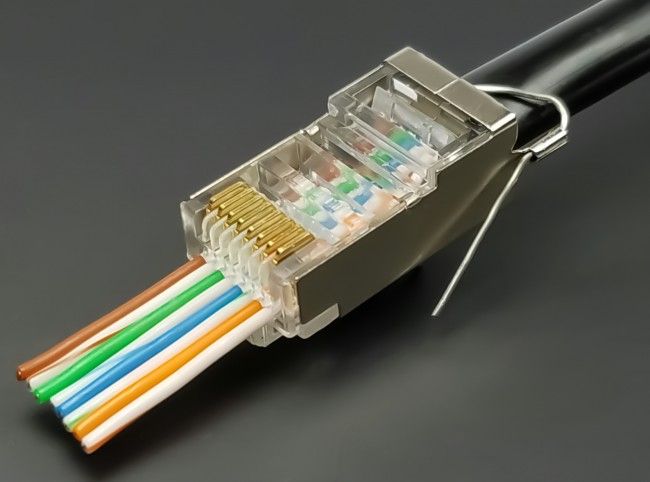

Сквозные разъемы — позволяют проводам выходить из корпуса

По наличию экранирования:

Неэкранированные разъемы — только пластиковый корпус

Экранированные разъемы — с металлическим экраном для защиты от помех

По способу монтажа:

Разъемы для обжима специальным инструментом
Безинструментальные разъемы — можно обжать без специального инструмента

Выбор конкретного типа разъема RJ45 зависит от категории используемого кабеля и требований к сетевому соединению.

Как правильно обжать кабель в разъем RJ45

Правильный обжим кабеля в разъем RJ45 — важный этап при создании сетевого соединения. Вот основные шаги:

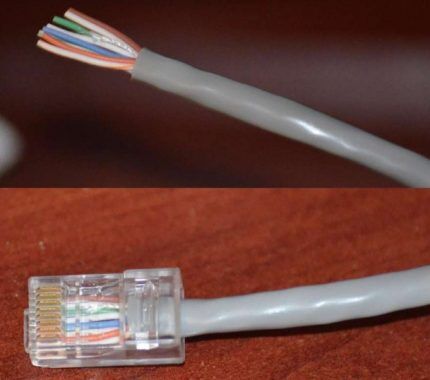

Зачистите внешнюю оболочку кабеля на длину примерно 2-3 см

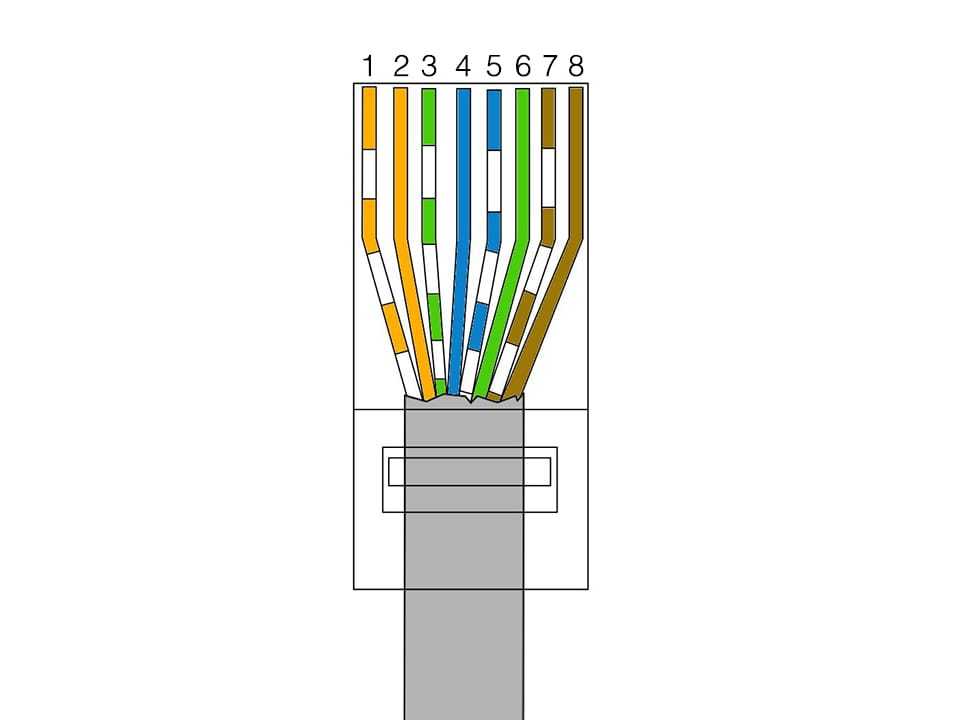

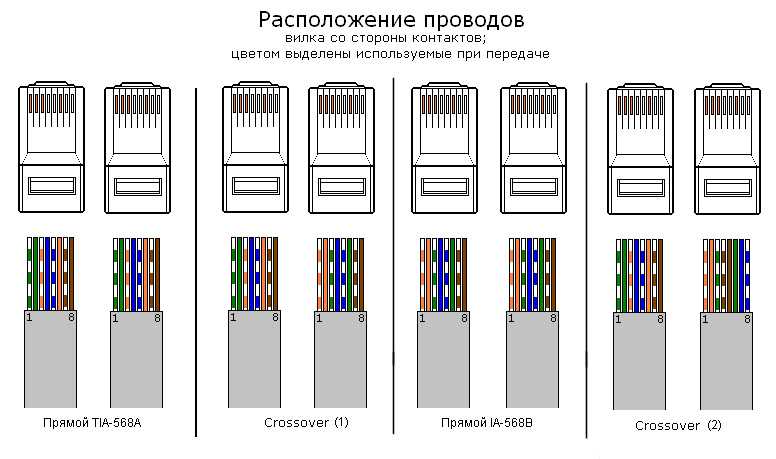

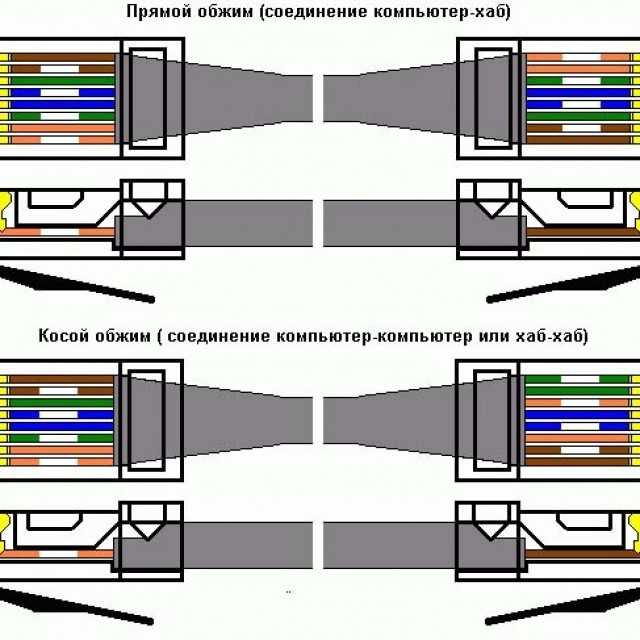

Расправьте 8 проводников и выровняйте их в нужном порядке согласно выбранной схеме (T568A или T568B)
Обрежьте концы проводников ровно, оставив длину около 1.3 см от края оболочки
Вставьте выровненные проводники в разъем RJ45 до упора
Поместите разъем с кабелем в обжимной инструмент и сожмите рукоятки до щелчка
Проверьте качество обжима и целостность соединения тестером

При использовании сквозных разъемов RJ45 процесс немного упрощается, так как провода можно пропустить через разъем и обрезать уже после вставки.

Инструменты для работы с разъемами RJ45

Для качественного монтажа разъемов RJ45 требуется специальный инструмент:

Обжимной инструмент (кримпер) — для обжатия разъема на кабеле
Инструмент для зачистки кабеля — позволяет аккуратно снять внешнюю оболочку
Кабельный тестер — для проверки правильности обжима и целостности соединения
Ножницы или кусачки — для обрезки кабеля и проводников

Для профессионального монтажа также могут понадобиться ударный инструмент для расшивки кабеля на патч-панели и трассировочный тон-генератор для поиска кабелей.

Преимущества и недостатки разъемов RJ45

Разъемы RJ45 имеют ряд достоинств, благодаря которым они получили широкое распространение:

Преимущества:

Простота использования и универсальность
Надежное соединение благодаря фиксирующей защелке
Высокая скорость передачи данных (до 10 Гбит/с для Cat6a)
Совместимость с большинством сетевого оборудования
Низкая стоимость

Недостатки:

Чувствительность к механическим повреждениям
Ограниченное количество циклов подключения/отключения
Возможность неправильного обжима при самостоятельном монтаже
Не подходят для передачи сигнала на большие расстояния

Несмотря на некоторые недостатки, преимущества разъемов RJ45 делают их оптимальным выбором для большинства локальных компьютерных сетей.

Альтернативы разъему RJ45: когда они нужны

Хотя RJ45 остается стандартом для проводных компьютерных сетей, в некоторых случаях могут использоваться альтернативные типы разъемов:

Оптические разъемы (SC, LC) — для волоконно-оптических линий связи
SFP/SFP+ модули — для высокоскоростных соединений в дата-центрах
Коаксиальные разъемы — в некоторых системах видеонаблюдения
Промышленные разъемы M12 — для сетей в суровых условиях эксплуатации

Эти альтернативы применяются в специфических сценариях, где требуется повышенная скорость, надежность или защита от внешних воздействий. Однако для большинства офисных и домашних сетей разъем RJ45 остается оптимальным выбором.

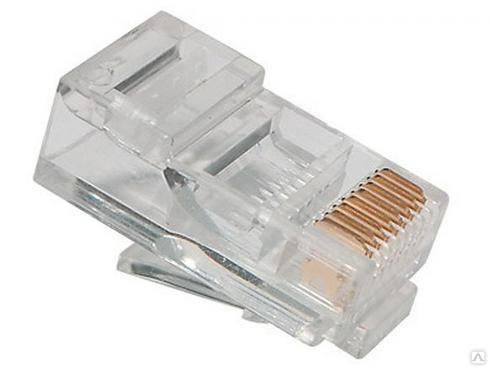

Коннектор RJ-45 категория 5е (упаковка 100 штук)

Каталог товаров

Кабели Витая пара
Для помещений 2 пары
Для помещений 4 пары
Для уличной прокладки 2 пары
Для уличной прокладки 4 пары
Для помещений с оболочкой LSZH
Подвесной с тросом
Многопарный для помещений
Многопарный для улицы и канализации
Патчкорды медные UTP
Кабели Оптические
Подвесные абонентские ДРОП COVLINE
Подвесные абонентские ДРОП
Для помещений
Для канализации в трубы
Подвесные с тросом
Подвесные самонесущие
Бронированные в канализацию
Бронированные в грунт
Для канализации с медными жилами
Подвесные с тросом с медными жилами
Бронированные универсальные
Кабельные сборки оптические
Универсальные распределительные IN/OUT
Бронированные гибкие IN/OUT
Патчкорды ОПТИЧЕСКИЕ
Кабели Медные
Кабели Акустические
Кабели Видеонаблюдения
Кабели Коаксиальные
Кабели Систем связи и Сигнализации
Кабели Охранной и Пожарной сигнализации
Кабели Cиловые
Кабели Заземления
Кабельные катушки
Кроссовое оборудование
Гильзы КДЗС
Кабельные сборки
Климатические телекоммуникационные шкафы и аксессуары
Ключницы
Коробки под плинты
Кроссы оптические стоечные 19″
Кронштейны для крепления муфт
Крепеж (винты, гайки, рейки)
Комплекты ввода для муфт. Ремкомплекты. Герметик. Аксессуары
Муфты оптические тупиковые
Муфты-кроссы оптические
Муфты оптические проходные
Настенные телекоммуникационные шкафы
Напольные телекоммуникационные шкафы
Настенные оптические боксы
Настенные боксы FTTH
Органайзеры для стоек и шкафов
Патч-панели RJ-45 19″
Патчкорды медные UTP
Патчкорды ОПТИЧЕСКИЕ
Пигтейлы
Плинты, рамы
Полки / Аксессуары для стоек и шкафов
Рамы настенные монтажные 19″
Розетки оптические настенные абонентские
Розетки оптические проходные
Сплайс-кассеты
Сплиттеры оптические
Стеллажи
Стойки открытые
Термоусадочные трубки (ТУТ)
Термоусаживаемые колпачки
Инструменты для монтажа
Бандаж кабеля
Бахилы
Буры по бетону
Верхолазные работы
Грозозащиты
Домкраты кабельные
Делители АНТЕННЫЕ
Дюбель-гвозди
Изолента
Инструменты НАБОРЫ
Инструменты для зачистки
Инструменты для резки
Инструменты монтажные
Инструменты обжимные
Кабель-каналы
Коннекторы, соединители ОПТИКА
Коннекторы, соединители LAN
Коннекторы, переходники АНТЕННЫЕ
Коробки разветвительные
Лента сигнальная / оградительная
Лестницы, стремянки
Маркеры кабельные / Бирки
Металлорукава
Мини УЗК / УЗК
Муфты прямые полиэтиленовые
Паяльники
Перчатки х/б
Пистолеты клеевые
Пломбы номерные
Приспособления для очистки коннекторов / волокон
Розетки RJ-45
Скобы с гвоздём
Стретч-плёнка
Спирт, D-Gel
Сумки и пояса для инструмента
Тестеры кабельные / Мультиметры
Труб держатели
Трубы гофрированные ПВХ, ПНД
Фонари
Химия и смазочные материалы
Хомуты нейлоновые (стяжки)
Хомуты из нержавеющей стали (стяжки)
Чулки монтажные кабельные
Ящики для инструментов
Профессиональные инструменты KNIPEX (Германия)
Шарнирно-губцевый инструмент
Инструменты для зачистки и снятия изоляции
Инструменты для опрессовки
Инструментальные чемоданы и сумки
Ножницы и резаки
Наборы инструментов
Ключи для электрошкафов
Оборудование для GPON, GEPON, FTTH
Модули SFP xPON
Оптические терминалы GEPON
Сплиттеры оптические
Распределительные боксы FTTH
Розетки абонентские
Видеощупы цифровые
Визуальные локаторы дефектов волокна
Зажимы натяжные
Катушки нормализующие
Кабельные вводы
Рефлектометры
Тестеры оптические
Измерители оптической мощности
Сварочные аппараты и аксессуары
Сварочные аппараты
Скалыватели оптического волокна
Электроды
Аккумуляторные батареи
Сетевое оборудование
3G и 4G интернет комплекты
Коммутаторы
Коммутаторы PoE
Медиаконвертеры
Модули SFP
Модули SFP+
Модули SFP xPON
Роутеры Wi-Fi 3G/4G LTE
Шасси для конвертеров
Узлы крепления, подвесы
Анкеры
Арматура СИП до 1кВ
Гайки, шайбы
Зажимы и коуши для троса
Зажимы натяжные анкерные
Зажимы поддерживающие
Зажимы спиральные
Карабины, скобы
Кронштейны антенные
Лебедки
Лента, замки, клещи
Талрепы
Тросы стальные, Спирали
Трубостойки
Узлы крепления
Устройства для запаса кабеля УПМК
Шпильки
Электрооборудование
Автоматические выключатели
Аккумуляторные батареи Delta
Боксы для автоматических выключателей
Батарейки
Блоки розеток 19″
Вилки, розетки
Источники бесперебойного питания (ИБП)
Клеммы, соединители, зажимы
Колодки удлинителя
Кабели заземления
Кабели силовые
Прожекторы светодиодные
Сетевые фильтры, удлинители
Счётчики электрической энергии
Шнуры сетевые
Шины заземления
Щиты распределительные
DIN-рейки
Ящики антивандальные
Распашные навесные малые
Распашные навесные большие
Пеналы навесные
Распашные напольные на 26U
Щиты с монтажной панелью всепогодные
Хозтовары
Батарейки
Перчатки х/б
Жидкости омывателя
Фонари
Товары со скидкой
Кабели оптические
Патчкорды оптические
Ящики антивандальные

0Избранные0Сравнение

Сравнение (0)

Перейти к сравнению

Последние новости

Читать все новости

✖

ВНИМАНИЕ! Отмотка кабеля заканчивается за пол часа до закрытия склада.

Адрес склада:

Москва, Волоколамское шоссе, 142
Координаты для навигатора:
55.830012, 37.371102 На карте

Часы работы:

Понедельник — пятница
с 8:30 до 17:30

Адрес склада:

Санкт-Петербург, ул. Минеральная, д.31
Координаты для навигатора:
59.966493, 30.360149 На карте

Часы работы:

Понедельник — пятница
с 8:30 до 17:30

RJ 45. Всё что вы хотели знать, но боялись спросить

Любая линия связи терминируется, будь то оптический кабель, коаксиал или витая пара. В последнем случае она может быть оконечена как патч панелью, так и коннектором типа 8c8p (Rj45)

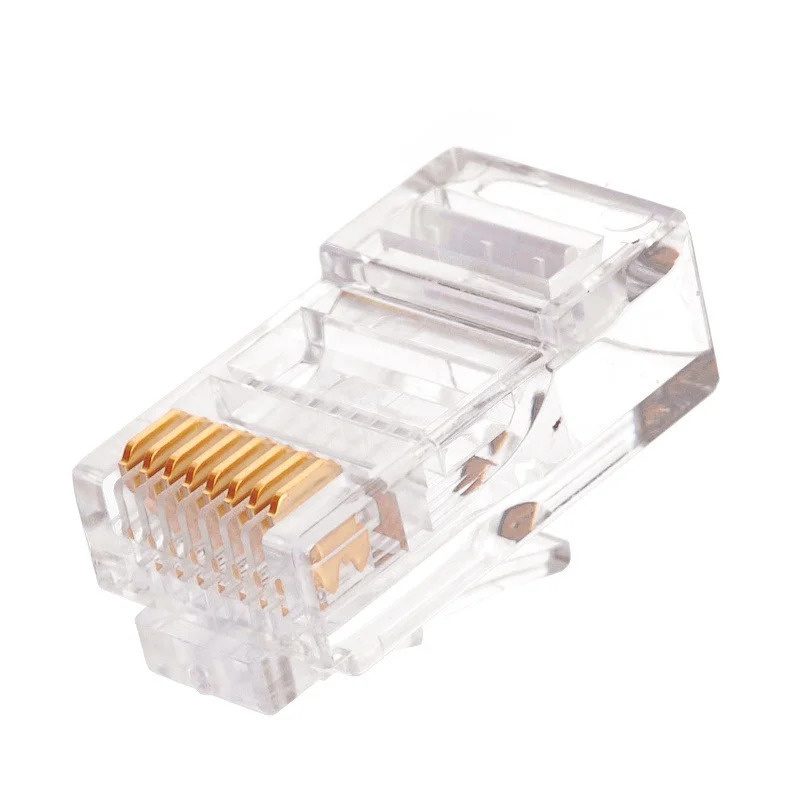

Этот элемент представляет собой пластиковую деталь с восемью полыми дорожками и позолоченными ножами над каждой из них. Если на российском рынке, как правило, продавец практически не предоставляет выбора, то на рынке СНГ ассортимент различных типов этих коннекторов достаточно велик, и позволяет более точно соответствовать области применения и качеству сети.

Остановимся на параметрах коннекторах Rj 45 поподробнее.

В первую очередь из того, что сразу бросается в глаза, — это контактные «ножи», которые бывают двух типов:

3-prong blade — тройная вилка (для моножильного провода)
2-prong blade — двойная вилка (для многожильного провода)

Первый применяется для оконечивания однопроволочного кабеля, а второй — для многопроволочного.

Вы наверняка знаете отличия одного от другого, но я все-таки повторюсь: Для горизонтальных подсистем используется, как правило, моножильный кабель, так как он обеспечивает лучшие характеристики канала. А для коммутационных и аппаратных шнуров применяют многожильный кабель, объясняется это тем, что он более устойчив к изгибам. Отличие ножей для моножильного и одножильного кабеля можно увидеть на фотографии справа.

2-prong blade имеет большую площадь контакта, что позволит покрыть большее количество проволок. Но применение этих ножей для одножильного кабеля может привести к отрицательным последствиям. Из-за своей формы нож может не полностью контактировать с жилой, что уменьшает плотность контакта. Из-за этого могут заметно измениться электро-частотные характеристики канала. Да и держаться кабель в таком коннекторе будет не так надежно.

Специально для одножильного кабеля был предложен 3 prong blade, ножи которого плотно фиксируют кабель с двух сторон.

Не хотелось бы развеивать представления многих людей, но руки уже не остановить. На самом деле ножи не врезаются в жилу, а специально заточенные лезвия, огибают его справа и слева, тем самым фиксируя и обеспечивая плотное соединение

А проблема то в чем? – В том, что на рынке не различают один тип коннектора от другого, даже по этому очевидно-важному критерию. Такие мелочи могут определять уровень канала и соответственно услуги.

Еще производитель указывает кабельный вход.

Как правило, сейчас популярны два решения — это круглый и плоский, соответственно в один можно погрузить круглый (более объемный кабель), во второй плоский. На деле же, в плоский разъем помещается кабель любой толщины, будь то utp 2×2 или sftp 4×2.

Тип кабельного входа

Следующим различием является материал изделия.

Сегодня производитель может предложить три варианта исполнения:

94-V0 высокий уровень (самозатухание в течении 10 секунд)
94-V1 средний уровень (самозатухание в течении 30 секунд)
94-V2 низкий уровень (самозатухание в течении 30 секунд)

Чем отличается v1 от v2? – Да все просто: если поджечь 94-v1 и 94-v2, то с обоих начнут падать капли расплавленного пластика, только в первом случае капли не будут гореть, а во втором каждая упавшая капелька будет нести с собой язык пламени.

Комментарии здесь излишни, наверняка Вы сами догадались, какой из них лежит на прилавках магазинов.

Уровень напыления золота

Нож может быть сделан из разных материалов:

Brass
Bronze
Copper
Copper Alloy
Nickel
Phosphor Bronze

Обычно, ножи производят из фосфорной бронзы или никеля, но для лучшего контакта их покрывают золотом. От 1 до 50 мкм. В заводских патчкордах, отвечающих нормам, покрытие на контактах 3мкм. Уровень покрытия так же определяет количество коммутаций, которые выдержит коннектор.

Наличие экрана.

Наличие экрана — это один из тех параметров, который все-таки поможет сделать выбор в магазине, ибо не заметить металлический контур просто невозможно. Объяснять зачем он нужен не имеет смысла. Но стоит напомнить, что экранированный кабель следует оконечивать экранированным коннектором дабы не нарушать целостность.

И наконец тип конструкции

Различают две принципиально различные конструкции:

Сборная
Цельная

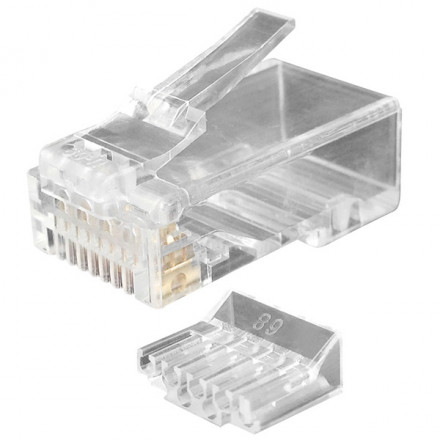

В первом случае конструкция представляет из себя каркас и пластиковую кассету с отверстиями для кабеля. Такое решение позволяет облегчить процесс заделки жил в коннектор.

Цельная – по внешним габаритам не отличается от разборной, но «кассета с пазами» там интегрирована во всю конструкцию.

Кроме этого, следует отметить различие между типом погрузки.

Может быть как одноуровневый, так и двухуровневый. Наверное, все знают, что кабели разных категорий могут отличаться по диаметру, например, в Государственном стандарте для кабеля 5е категории указан диаметр жилы 0,50 мм. И, соответственно, диаметр слотов коннекторе рассчитан под этот размер. Но вот кабель 6 категории имеет диаметр уже более 5.55 мм и в обычный коннектор не влезет. Если расширить диаметры всех пазов, то для них не хватит места в корпусе, вот поэтому и решили расположить слоты в шахматном порядке, не изменяя форму самого коннектора.

Хотелось бы обратить ваше внимание, что по ГОСТ 53246 2008, коннектор должен обеспечить 750 коммутаций без изменения электрических характеристик.

© Научный сотрудник компании СУПР Макуев А.Ю.

Данный материал является частной записью члена сообщества Club.CNews.
Редакция CNews не несет ответственности за его содержание.

6 лет назад | тэги: связь, кабели, оптоволокно, супр, supr

Инструменты для обжима коннекторов RJ-45/12/11

Для выполнения всего комплекса операций по монтажу модульных разъемов необходим многофункциональный инструмент — инструмент для обжима коннекторов (modular crimping tool). В среде монтажников этот инструмент получил емкое название — обжимка. С помощью инструмента для обжима модульных вилок (коннекторов) можно выполнить сразу три операции, а именно: снять внешнюю оболочку кабеля, ровно отрезать проводники, обжать проводники коннектором. Все операции выполняются разными рабочими органами. Безусловно, удалить внешнюю оболочку кабеля с помощью специальной зачистки намного удобнее, но если у Вас ее нет под рукой, то для этой цели вполне подойдет обжимка.

Основные типы обжимных устройств

Многочисленные варианты инструментов для обжима модульных вилок предназначены для разных видов работ и существенно отличаются сроком службы и ценой. Для мелкого ремонта можно использовать экономичный дешевый инструмент. Однако, он пригоден лишь для минимального объема эпизодически выполняемых монтажных работ. В качестве примера таких инструментов можно привести следующие изделия фирмы Hanlong/Тайвань: HT-210C, HT-2096C. Следует отметить, что изделия фирмы Hanlong (http://www.hanlong.com.tw/) получили самое широкое распространение на отечественном рынке и знакомы буквально каждому монтажнику.


HT-210C		HT-2096C

Профессиональный обжимной инструмент

Профессиональные обжимные инструменты всегда выполнены из металла и в целях качественной опрессовки обеспечивают движение пуансонов строго перпендикулярно к поверхности разъема за счет специальной конструкции рабочего органа. Инструменты этого класса, как правило, имеют многошарнирный механизм с трещоткой (ratchet mechanism) для снижения прикладываемого к рукояткам усилия, и обеспечивают универсальность за счет сменных матриц. Стоят они весьма дорого, но служат долго. Для каждого из типов коннекторов предлагается отдельный инструмент. Имеются и такие универсальные варианты, в которых возможность опрессовки различных типов коннекторов обеспечивается набором сменных матриц и пуансонов. Примерами таких инструментов, являются изделия фирм AMP/Германия p/n: 1-231666-1 и Siemon Company/США p/n: PT-908-D.


1-231666-1		PT-908-D

Профессиональный обжимной инструмент фирмы Hanlong/Тайвань.

Промежуточное положение занимают простые одношарнирные металлические обжимные инструменты. Они имеют упрощенную механическую схему и ограниченный срок службы — после выполнения большого объема работ качество опресcовки контактов резко снижается по причине износа пуансона. Универсальность подобных инструментов обеспечивается не сменными комплектами, а наличием нескольких матриц для опрессовки различных модульных вилок (два в одном и три в одном). Например: HT-500, HT-2008AR.


HT-500		HT-2008AR

Для удобства выбора обжимного инструмента данные сведены в таблицу.

Вендор	Модель	Наименование	4P 2C	4P 4C	6P 2C	6P 4C	6P 6C	8P 8C	10P 10C	Цена
			RJ-11	RJ-11	RJ-12	RJ-12	RJ-12	RJ-45	RJ-50
Одноматричные обжимные устройства
Hanlong	HT-2094	Обжимной инструмент Hanlong HT-2094 для 4P4C, 4P2C								0
Hanlong	HT-2096	Обжимной инструмент для 6P4C/RJ-12, 6P4C/RJ-11 & 6P2C								0
Hanlong	HT-210C	HT-210C Обжимной инструмент для 8P8C/RJ-45 Hyperline								1 164р.
Hanlong	HT-2092C	Клещи для обжима разъемов RJ-50 (10P10C)
Двуматричные обжимные устройства
Hanlong	HT-500	Обжимной инструмент для 8P8C/RJ-45, 6P6C/RJ-12, 6P4C/RJ-11								4 900р.
Hanlong	HT-500R	Обжимной инструмент для 8P8C/RJ-45, 6P6C/RJ12, 6P4C/RJ-11, с храповым механизмом								1 732р.
Hanlong	[~model=3~]	[~link=3~]								[~price=3~]
Hanlong	HT-568R	Обжимной инструмент для 8P8C/RJ-45, 6P6C/RJ-12, 6P4C/RJ-11, с храповым механизмом								785р.
Мультиматричные обжимные устройства
Hanlong	HT-200A	Обжимной инструмент Hanlong HT-200A 10P10C 8P8C 6P6C 6P4C 4P4C 4P2C								3 450р.
Hanlong	HT-200AR	Обжимной инструмент для 10P10C, 8P8C/RJ-45, 6P6C/RJ-12, 6P4C/RJ-11, 4P4C & 4P2C Plugs & DEC/Off set								0
Hanlong	HT-2008A	Обжимной инструмент Hanlong HT-2008A 8P8C/RJ-45, 6P6C/RJ-12, 6P4C/RJ-11, 4P4C & 4P2C Plugs & DEC/Off set plug-6P								3 050р.
Hanlong	HT-2008AR	HT-2008AR Инструмент обжимной для RJ-45, RJ-12, RJ-11 (8P8C, 6P6C, 4P4C), профессиональный, с храповым механизмом Hyperline								8 444р.
Fluke	[~model=67590~]	[~link=67590~]								[~price=67590~]

В отдельном столбце — «ХМ» отмечены инструменты, которые снабжены храповым механизмом (ratchet mechanism).

Все, что вы хотите знать — VCELINK

Если вы новичок в установке сети, я думаю, вы будете сбиты с толку такими терминами, как RJ45, 8P8C, модульная вилка и так далее. Все эти термины относятся к устройствам, которые подключаются к концу кабеля Ethernet. Мы говорим здесь обо всем, что касается разъемов RJ45, чтобы вы могли лучше понять их.

Что такое «RJ45»？

Знаете ли вы, что означает «RJ45» в разъеме RJ45? Позвольте мне объяснить это. «RJ» — это аббревиатура от «registered jack», что первоначально означало стандартизированный сетевой интерфейс телекоммуникаций для подключения устройств передачи голоса и данных. Впервые он был определен в USCO (Универсальный код заказа услуг) Bell System и в 19В 70-х годах он получил лицензию FCC (Федеральной комиссии по связи) для обеспечения совместимости между клиентскими устройствами и оборудованием поставщика телефонных услуг. «45» означает номер списка стандартов сетевых интерфейсов.

Что такое разъем RJ45?

Существуют различные типы модульных разъемов, включая RJ11, RJ12, RJ14 и RJ25, а разъем RJ45 — это один из видов модульных разъемов, используемых в сети. На самом деле разъем RJ45 технически неверен, и правильно его называть «модульный штекер 8P8C». «8P8C» относится к «8 позициям и 8 контактам», которые используются на концах кабелей Ethernet.

Компоненты разъемов RJ45

Возможно, вы никогда не узнаете о компонентах разъемов RJ45, но этот крошечный сетевой разъем RJ45 состоит из нескольких важных частей.

Двумя основными частями разъемов RJ45 являются пластиковый корпус и позолоченные контакты. Качественный разъем Ethernet обычно имеет пластиковый корпус, изготовленный из высококачественных материалов для ПК. Он также имеет восемь каналов и позолоченные контакты для соединения с восемью проводами кабеля Ethernet.

Существует два типа позолоченных контактов: двухконтактные и трехконтактные контакты. Разъемы RJ45 с двухконтактными контактами предназначены для многожильных кабелей, тогда как трехконтактные разъемы могут использоваться как для одножильных, так и для многожильных проводов. Трехштырьковые разъемы помогут хорошо зафиксировать провод кабеля для стабильного соединения. Экранированные разъемы RJ45 также имеют металлическую экранирующую конструкцию, которая помогает избежать помех.

Разъем RJ45 поставляется с защелкой и фиксирующей защелкой. Защелка предназначена для фиксации разъема RJ45 в интерфейсе и предотвращения его ослабления, а удерживающая защелка предназначена для фиксации сетевого кабеля и предотвращения его падения. Не забывайте нажимать на фиксирующую защелку, когда вставляете или вытаскиваете модульную заглушку.

Различные разъемы RJ45 имеют разные типы отверстий для изолированных проводников. Восемь изолированных отверстий для проводников разъемов Cat5 расположены аккуратно, а разъемы Cat6 имеют шахматное расположение контактов.

Назначение контактов разъема RJ45

Как всем известно, разъемы RJ45 предназначены для подключения Ethernet-кабелей. Существует два стандарта подключения сетевых кабелей с разъемами RJ45: T568A и T568B. Основное различие между этими двумя цветовыми кодами заключается в перепутывании оранжевого и зеленого проводов. T568B более популярен, чем T568A, но любой из них подходит в соответствии с вашими требованиями. Все, что вам нужно сделать, это выбрать один стандарт проводки, а затем настоять на нем. Дополнительные сведения о T568A и T568B см. в разделе T568A и T568B: какой выбрать?

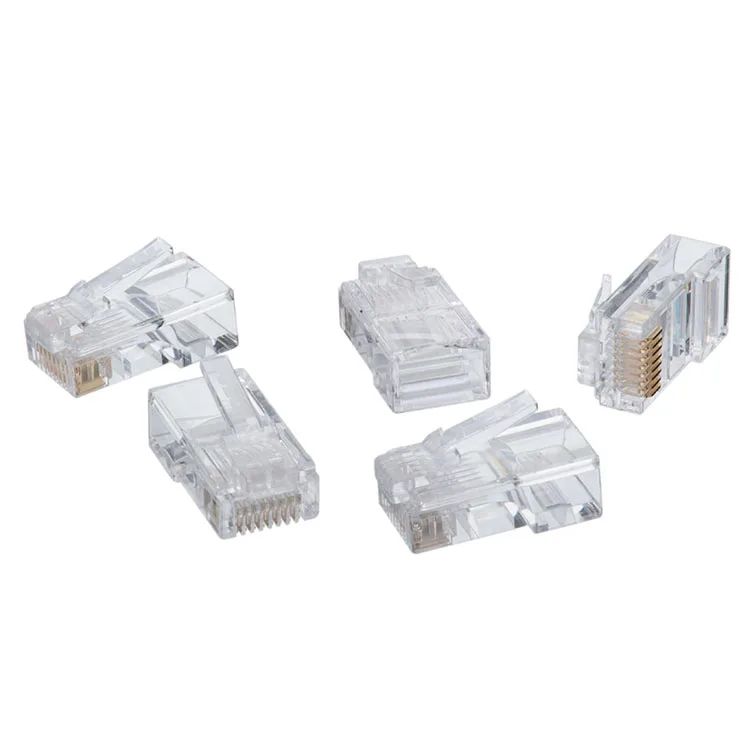

Типы разъемов RJ45

Для удовлетворения различных потребностей в установке сети разъемы RJ45 можно разделить на различные типы. Существуют разъемы Cat5e, разъемы Cat6, разъемы Cat6a, разъемы Cat7 и т. Д. В соответствии с различными категориями сетевых кабелей. Разъемы RJ45 также можно разделить на другие типы в зависимости от применения и конструкции. Знаете ли вы типы разъемов RJ45? Читайте дальше, чтобы узнать больше об этом.

Стандартные разъемы RJ45 и сквозные разъемы RJ45

Стандартные разъемы RJ45

также могут называться непроходными разъемами RJ45, которые обычно называют модульными разъемами 8P8C. Сквозные разъемы RJ45 позволяют проводам сетевого кабеля выходить из корпуса разъема. По сравнению со стандартными разъемами RJ45 сквозные разъемы RJ45 позволяют легко выровнять провода Ethernet-кабеля перед подключением разъемов. Кроме того, сквозные разъемы RJ45 проще в эксплуатации и идеально подходят для новичков или домашних мастеров. Для сквозных разъемов RJ45 обычно требуется специальный инструмент для обжима.

Неэкранированные разъемы RJ45 и экранированные разъемы RJ45

Неэкранированные разъемы RJ45 имеют пластиковый корпус, в то время как экранированные разъемы RJ45 обычно имеют металлический экран, чтобы избежать слишком сильных электромагнитных помех. А металлическая защитная конструкция обычно покрыта никелем или золотом. Но на рынке чаще встречается никелированная защитная конструкция. Помните, что нельзя использовать экранированный разъем RJ45 на неэкранированном сетевом кабеле, так как это может повлиять на соединение. Если вы используете неэкранированный кабель, выберите неэкранированный разъем, а если кабель экранирован, используйте экранированный разъем RJ45.

Стандартные разъемы RJ45 и разъемы RJ45 без инструментов Для стандартных разъемов RJ45

требуются профессиональные инструменты, такие как обжимной инструмент и инструмент для зачистки проводов, разъем RJ45 без инструментов можно легко обрезать без обжимного инструмента. Более того, разъемы RJ45 без инструментов также можно использовать несколько раз.

Цельные разъемы RJ45 и разъемы RJ45 из двух частей

По сравнению с цельными соединителями RJ45, двухкомпонентные соединители RJ45 имеют дополнительную нагрузочную планку, которая предназначена для простого и быстрого подключения. Кроме того, нагрузочная планка также может повысить устойчивость разъемов RJ45 к помехам.

Внутренний принцип работы

Когда вы подключаете разъем RJ45 к концу кабеля Ethernet и подключаете его к порту Ethernet, знаете ли вы, как это работает?

Внутри сетевого разъема RJ45 имеется восемь позолоченных контактов, каждый из которых отделен изоляционным пластиковым материалом. Некоторые разъемы имеют двухконтактные контакты, а некоторые — трехконтактные. Эти штыри «вгрызаются» в каждый провод, когда разъемы RJ45 обжимаются обжимным инструментом. После того, как сетевой разъем RJ45 будет помещен в порт Ethernet, разъемы «мама» и «папа» соприкоснутся друг с другом. Затем по кабелю Ethernet начали поступать данные и передача сигналов.

Применение разъема RJ45

Никогда не недооценивайте силу этих крошечных вещей. Разъемы RJ45 можно использовать для подключения компьютера к серверу, маршрутизатору, телевизору или любому другому устройству для создания локальной сети. Разъемы RJ45 являются важными частями кабельной системы, которые часто используются в крупных центрах обработки данных или серверных помещениях компании. Кроме того, разъемы RJ45 и технология RJ45 также могут использоваться на заводе, например, в системах управления промышленными процессами и контроля качества. Разъем RJ45 обеспечивает стабильную, качественную и безопасную передачу данных при подключении системы к Интернету.

Как выбрать лучший разъем RJ45?

Зная о типах разъемов RJ45, вы чувствуете себя немного запутанным при выборе разъемов RJ45? Как узнать качество разъема RJ45 и какой выбрать? Вы обязательно получите ответ в этой статье.

Разъемы

RJ45 часто используются в низковольтных приложениях, поэтому очень важно выбрать качественный разъем для структурированной кабельной системы. Итак, как отличить разъем RJ45 исправен или нет?

Во-первых, обратите внимание на внешний вид разъема RJ45. Хороший разъем Ethernet обычно имеет яркий, прозрачный и гладкий корпус. Разъем RJ45 является своего рода прецизионным устройством. Он изготовлен из высококачественных материалов с низким коэффициентом теплового расширения (КТР), точными размерами и отличной стабильностью, которые могут адаптироваться к сложным условиям и иметь длительный срок службы.

Затем проверьте фиксирующую защелку. Превосходную фиксирующую защелку можно сложить на 180 градусов несколько раз, и она может вернуться к своей первоначальной форме с хорошей эластичностью. Если фиксирующая защелка сломана при наклоне на 180 градусов менее 15 раз, значит, разъем RJ45 не так хорош.

Наконец, восемь контактных контактов являются неотъемлемой частью разъема RJ45. Согласно международному стандарту IEC 60603, разъем RJ45 должен иметь позолоченные контактные штыри толщиной 50 мкм, которые можно вставлять более 1000 раз. Контактные штифты покрыты золотом, поскольку оно является одним из лучших проводников электричества. Позолоченные контактные штифты толщиной 50 мкм предназначены для предотвращения потери данных и коррозии, поэтому вам следует обратить внимание на толщину позолоты для лучшей производительности.

Некоторые некачественные контактные штифты изготовлены из твердой меди, склонной к окислению и почернению при длительном воздействии воздуха. Если вы ищете высокопроизводительный разъем RJ45, выберите разъем с толстыми позолоченными контактными штырями для высокоскоростной и стабильной передачи данных.

Более того, есть также двухконтактные и трехконтактные контакты. Трехштырьковые контакты могут быть более устойчивыми, что также может помочь плотно зафиксировать провода кабеля.

С приведенным выше руководством, я думаю, вы будете более ясно выбирать сетевые разъемы RJ45 самого высокого качества. Но знаете ли вы, как правильно выбрать разъем RJ45 в соответствии с категорией кабелей Ethernet?

Кабели Ethernet

различаются по диаметру изолированного проводника, внешнему диаметру (OD) и калибру медного проводника AWG, поэтому вам следует знать, какие разъемы RJ45 можно использовать с разными сетевыми кабелями. Хорошие производители и бренды будут иметь подробные спецификации для каждого перечисленного продукта.

У нас есть несколько советов для вас:

Сквозные разъемы RJ45 настоятельно рекомендуются для кабелей Ethernet категорий CAT6 и CAT6A.
Соедините разъемы RJ45 с компенсаторами натяжения для стабильного сетевого подключения. Сапоги для снятия натяжения также помогают защитить кабель от пыли и воды.
Покупайте разъемы у разных поставщиков и покупайте больше разъемов, чем вам нужно, чтобы разъемы RJ45 могли хорошо работать с вашими сетевыми кабелями.
Существуют небольшие различия в размерах проводов сетевых кабелей из-за различных производственных процессов, поэтому вам лучше взглянуть на спецификацию разъема RJ45, чтобы увидеть диаметр сетевых кабелей, которые он может вместить.

Как: Монтаж экранированного разъема RJ45 на кабеле Ethernet CAT6A CAT7?

Для начинающих двухкомпонентные экранированные разъемы RJ45 могут быть немного сложными в эксплуатации. Не волнуйтесь, наше пошаговое руководство поможет вам в этом процессе.

Шаг 1. Аккуратно зачистите кабель Ethernet с помощью инструмента для зачистки проводов

Шаг 2. Сделайте каждый провод прямым

Шаг 3: Расположите провод в соответствии со стандартом проводки T568A или T568B

Шаг 4: Осторожно отрежьте провод до необходимой длины

Шаг 5. Проденьте провод через отверстия в нагрузочном стержне

Шаг 6: Отрежьте лишние провода

Шаг 7. Вставьте провода с нагрузочной пластиной в разъем RJ45

Шаг 8: Используйте профессиональный обжимной инструмент для обжима разъема RJ45

Шаг 9: Закрепите щитовую оплетку и сделайте пряжку как можно ближе

Шаг 10: Обожмите фиксированную пряжку

Шаг 11. Используйте тестер RJ45, чтобы проверить работоспособность кабеля

8П8С
кошка5
cat5e
кошка6
кат6а
кошка7
кошка8
диерс
модульная вилка
сетевая установка
Сеть
пройти через разъем rj45
RJ45
Разъем РДЖ45
экранированный разъем rj45
разъем rj45 без инструментов

13 сентября 2022 г.

Часто задаваемые вопросы

Для чего используется разъем RJ45?
Разъемы
RJ45 обычно используются на двух концах кабелей Ethernet для подключения компьютера к системе, основанной на LAN (локальной сети).
Какой кабель использует разъемы RJ45?
Кабели Ethernet
, также известные как сетевые кабели или кабели LAN. Разъемы RJ45 обычно используются на обоих концах кабелей Ethernet.
Все ли разъемы RJ45 одинаковы?
Нет, разъемы RJ45 можно разделить на разные типы, например. стандартные разъемы RJ45 или сквозные разъемы RJ45; и экранированные разъемы RJ45 или неэкранированные разъемы RJ45.

RJ-45 — Tech-FAQ

RJ-45 — это один из наиболее популярных стандартных типов разъемов, используемых с неэкранированными сетевыми кабелями с витой парой. Тип разъема RJ-45 обычно используется с кабелями Ethernet и включает восемь контактов, которые электрически взаимодействуют с проводами кабеля, а иногда используется с экранированным кабелем. Выводы разъема определены, чтобы предоставить производителям кабелей место, в котором должны размещаться провода при подключении кабеля к разъему типа RJ-45. На рынке есть ряд других типов разъемов, таких как RJ-11, используемых для подключения телефонных кабелей, но они имеют более узкую форму.

Что такое именный домкрат?

Обозначение RJ для кабеля RJ-45 расшифровывается как «зарегистрированное гнездо» и указывает, что соединение определено в международном стандарте для физических сетевых интерфейсов. Стандарт определяет как схему проводки, так и конструкцию соединительных разъемов для тех, которые предназначены для использования в службах передачи данных или телекоммуникационном оборудовании. Интерфейсы, определенные в стандарте RJ, включают типы разъемов RJ-11, RJ-14, RJ-21, RJ-45 и RJ-48. Из определенных разъемов стандарт RJ в основном использует 50-контактные миниатюрные ленточные и модульные типы разъемов в зависимости от определенного определенного типа RJ.

Путаница в именах разъемов RJ

Поскольку стандарт RJ определяет как физическую геометрию, так и требуемую схему разводки, проверка только типа разъема не обязательно покажет тип схемы разводки, используемой в кабеле. Это связано с тем, что один и тот же разъем можно использовать для разных схем подключения! В результате у потребителей возникла значительная путаница в отношении того, какой тип стандарта кабеля используется в зависимости от приложения. Например, обычный телефонный разъем, используемый для RJ-11, также используется для кабелей RJ-14 или RJ-25, которые используют четырех- и шестижильные конфигурации в кабеле по сравнению с двумя, используемыми для RJ-11.

Хотя разъем, который не подключен к кабелю, технически не является типом «RJ», это обычно происходит в промышленности. Правильный метод обращения к модульному разъему заключается в указании общего количества контактов и количества проводов, которые разъем может подключать или использовать. Например, если используется обозначение 4P, оно указывает на четырехпозиционный модульный разъем или вилку. Затем, в зависимости от количества проводников на вилке, можно уточнить описание разъема. Так, если разъем имеет четыре позиции, две из которых являются проводниками посередине, то обозначение будет 4P2C. Обозначение стандартного разъема RJ-45 — 6P2C, RJ-14 — 6P4C и т. д.

Что такое витая пара?

В заключение, стоит уделить время объяснению, что подразумевается под термином «витая пара» и как он применяется к RJ-45 и другим типам разъемов/проводов семейства RJ. Как правило, когда кабели подключаются к разъему RJ в проводке здания или в любой телефонной сети, они обычно состоят из проводов, скрученных попарно. Эти соглашения по проводке изначально были разработаны, чтобы помочь воспользоваться преимуществами создания стандарта физической совместимости проводки в отрасли. В исходной концепции центральные штырьки на разъеме представляли собой одну пару проводов, и последовательное перемещение наружу по разъему группами по два считалось дополнительной парой. На восьмиконтактном разъеме всего четыре «витых пары» проводов.

Чтобы оптимизировать экранирование сигнала, заземление и горячие контакты каждой пары должны были чередоваться. Хотя это соответствует требованиям к распиновке USOC, четвертая пара находится слишком далеко друг от друга, чтобы соответствовать современным требованиям для различных высокоскоростных протоколов LAN. Чтобы преодолеть это ограничение, были созданы спецификации T568A и T568B. Эти стандарты преодолевают ограничение, поскольку для внешних контактов используются соседние пары проводов как для третьей, так и для четвертой пар проводов. В стандарте T568B пары назначаются другим контактам, чем в стандарте RJ-14, и они несовместимы, тогда как в версии T-568A самые внутренние четыре контакта подключены идентично RJ-14 и могут быть взаимозаменяемы. Из-за сходных характеристик каждого из этих стандартов на коротких расстояниях стандарты T568A и T568B считаются эквивалентными для общего или потребительского использования, если необходимо принять решение о том, какой стандарт использовать. Как правило, если в здании или доме уже используется один из двух типов кабеля, технический специалист будет использовать тот же тип кабеля при установке нового оборудования или проводки.

История разъема RJ-45

Стандарт RJ (зарегистрированный разъем) изначально был задуман и принят телекоммуникационной отраслью при участии Федеральной комиссии связи США (FCC) в качестве регулирующего органа. Стандарт был создан для определения согласованного интерфейса, который будет использоваться между клиентом и соответствующей телефонной компанией. Провайдер телекоммуникационных услуг обязан предоставлять услуги в коммунальной коробке (или минимальной точке входа, MPOE). Затем это место соединяет сеть или телефонную проводку на целевом объекте с телекоммуникационной сетью. В этом случае заказчик считается ответственным за оборудование, проводку и соединительные разъемы, расположенные на его стороне клеммной коробки. Установление стандарта было направлено на разделение ответственности за проводку и соединение (я) между потребителем и соответствующей телефонной компанией.
Эта работа следовала практике монополии Bell System, возникшей после принятия Закона о связи 1934 года. В то время компания Bell Systems владела телефонами, которые использовались дома, и не разрешала подключение дополнительного оконечного оборудования или отдельных телефонов. . Эти телефоны обычно были либо проводными, либо использовали проприетарный разъем Bell System. Эта практика изменилась более чем за десять лет с середины 1950-х до середины 1960-х годов в Hush-A-Phone по сравнению с Соединенными Штатами 1956 и решение FCC по делу Картерфона в 1968 году. Эти дела требовали, чтобы Ма. Bell начала разрешать соединение телекоммуникационных кабелей, что в конечном итоге привело к созданию стандарта RJ.
RJ (зарегистрированные разъемы) начали внедряться в соответствии с распоряжением Федеральной комиссии связи США от 1976 года, согласно которому использование телефонной компанией защитных соединителей было незаконным. Новые телефонные разъемы заменили более громоздкие проприетарные разъемы и были определены спецификациями, выпущенными Bell System в соответствии с USOC (универсальные коды заказа услуг), которые в то время служили единственными стандартами телекоммуникационного соединения. Из-за многочисленных опций, доступных в то время для стандартизированных вариантов интерфейса, на клиента была возложена ответственность за определение типа интерфейса, требуемого в соответствии с определениями USOC . Для многоканальных интерфейсов, таких как интерфейс RJ-21, заказчик должен был определить, какая позиция на интерфейсе будет использоваться для телефонной компании.
По мере того, как в 1980-х годах телефонная отрасль начала открываться для растущей конкуренции, спецификации de-Facto, существовавшие до этого времени, были кодифицированы в соответствии с законодательством США в соответствии с Сводом федеральных правил, раздел 47 CFR, часть 68. В 1999 году этот закон был пересмотрен в соответствии с ТР5-1999. Всего два года спустя Федеральная комиссия по связи США передаст ответственность за обеспечение стандартизированных подключений для телефонных сетей ACTA (Административному совету терминальных подключений). В рамках делегирования полномочий частному лицу FCC США удалила из закона подраздел F и добавила подраздел G, который включал делегирование ответственности ACTA. В соответствии с новыми обязанностями организации ACTA создает рекомендации для новых или обновленных терминальных подключений на основе новых или обновленных стандартов, разработанных TIA (Ассоциация телекоммуникационной отрасли).

На момент написания этой статьи самой последней версией стандарта является TIA-968-A. Эта спецификация включает определение модульного соединения и включает спецификации проводки, включенные в TR5-1999 для компонента проводки. Начиная с публикации TIA-968-B, описания разъемов были перемещены в определение TIA-1096-A. Дескрипторы RJ продолжают идентифицировать как физический разъем, так и соответствующие выводы проводки.

Как классифицируются разъемы RJ-45?

Зарегистрированный разъем Jack-45, или RJ-45, наиболее часто используется сегодня в промышленности для проводки и соединений в высокоскоростных сетях. Техническое название физического разъема, используемого для стандарта RJ-45, — модульный разъем 8P8C (более формальная классификация — модульный разъем 8P8C Международной электротехнической комиссии (МЭК) 60603-7). Первоначальное значение дескриптора 8P8C заключалось в описании восьми позиций и восьми контактов в разъеме. С этого момента; однако он был изменен и теперь обозначает восемь позиций и восемь проводников. Каждая вилка 8P8C, используемая в стандарте RJ-45, должна иметь длину 21,46 мм, высоту 11,68 мм и ширину 8,30 мм. Вилки RJ-45 могут поддерживать как многожильный, так и одножильный провод, и, как известно, не имеют хороших характеристик при использовании с неправильной проводкой. Для заделки вилок RJ-11 используются те же специальные обжимные инструменты, что и для вилок типа RJ-45.

Что такое приложения RJ-45?

Разъемы RJ-45 или 8P8C чаще всего используются в телефонных и сетевых приложениях, где вилка на одном конце провода заканчивается соединением 8P8C в соответствии с одним из двух действующих стандартов TIA/EIA. В большинстве сетей, подключенных к Ethernet, сегодня используется этот тип соединения, передаваемый по кабелю категории 6 или категории 5e. Разъем 8P8C также широко используется для интерфейсов последовательного кабеля RS-232 в соответствии со стандартом EIA/TIA-561. В этом приложении стандарта кабель и вилка используются для задач консольного интерфейса на сетевых маршрутизаторах и коммутаторах. Они также широко используются для поддержки высокоскоростных сетевых линий ISDN и T-1.

Разъем RJ-45 также широко используется в средах с лавинной проводкой, где синяя пара обычно используется для передачи телефонных или сетевых сигналов. В этих случаях вилка RJ-45 (8P8C) позволяет использовать вилку RJ-11 в центре разъема, если вилка RJ-11 подключена в строгом соответствии со стандартом США с использованием центральной пары. проводов.

В этих случаях оставшуюся пару на штекере можно использовать для приложений PoE (Power over Ethernet). В других приложениях ряд мостов, маршрутизаторов и коммутаторов предназначены для использования неиспользуемых четырех проводов в конфигурации RJ-11 для подачи тока на подключенный компонент. Для более новых компонентов с поддержкой PoE существует новая схема проводки, которая лучше оптимизирует доступную емкость проводки.

Разъемы 8P8C, которые используются в соединениях RJ-45, также обычно используются в качестве разъемов для микрофонов в радиолюбительских трансиверах. В этом приложении распиновка будет отличаться от сетевых подключений, но обычно она соответствует стандарту TIA/EIA-568.

Для стационарных приложений разъем 8P8C используется в точке, где телефонная линия входит в здание или сооружение, чтобы обеспечить ее подключение к телефонам, сетям или панелям сигнализации. В устаревших приложениях соединение 8P8C использовалось для подключения сотовых телефонов AMPS к базовым блокам (больше не практикуется в новых установках).

До распространения высокоскоростных подключений к Интернету в домашних условиях разъем RJ-45S использовался для подключения модема и передачи данных. В разъеме RJ-45S используется корпус разъема 8P8C с ключом и дополнительным язычком, который предотвращает подключение или касание дополнительных разъемов. Хотя разница во внешнем виде с современными разъемами 8P8C невелика, разница достаточно значительна, чтобы представить другой разъем.

Сегодня почти все модульные разъемы 8P8C продаются как тип «RJ-45». Разъем может быть подключен практически к любому выводу с помощью коммутационных панелей RJ-45 как для передачи данных, так и для использования в устаревшем телефоне.

Что такое разъем RJ45?

Загрузить брошюру

19 мая 2022

Автор: Брюс Уэнам

Истоки телефонии

Задолго до того, как появилась всемирная паутина и локальные сети для компьютеров распространились по всему миру, многие, если не большинство людей в США даже не имеют дома телефон, а те, кто его брал в аренду, у Bell Company. Телефонная сеть в Америке все еще находилась в зачаточном состоянии, начиная с 1870-х годов и постепенно становясь все более распространенной к 19 веку.40с. Ей принадлежали не только обычно черные громоздкие телефоны и трубки, но и все провода на столбах, распределительное устройство в центральных офисах и микроволновая связь. Они полностью контролировали каждый аспект предоставления своих услуг и использовали свою монополию для создания удивительно интегрированной и надежной системы.

Но возникла проблема. И большой. Со всей этой мощью пришла и ответственность, и если что-то пошло не так с телефоном клиента, Белл должен был это исправить. Маленький мальчик в момент невинного любопытства однажды перерезал ножницами шнур телефонной трубки. Техник из Bell должен был выйти и разобрать телефон, а также настенное соединение только для того, чтобы установить новый телефонный кабель. Это была не быстрая замена. В другой раз собака перегрызла шнур между телевизором и стеной. Еще один техник был отправлен на задание. И это повторялось по всей сети — всевозможные прискорбные события. Даже без любопытного малыша или любимого питомца телефонный шнур в конечном итоге изнашивался и ломался, не говоря уже о том, что громоздкий телефон был рассчитан на 40 или более лет. Что можно сделать, чтобы телефонная компания не тратила все больше денег на звонки в службу поддержки?

Рождение модульной семьи

Это был конец 1960-х, когда на сцену вышла AT&T. Он приказал своим инженерам из Western Electric, своего производственного подразделения, сосредоточить свои блестящие умы на проблеме. Команда, в которую входили Эдвин Хардести и Чарльз Крумрейх, в конце концов придумала решение: прямоугольный литой пластиковый разъем с несколькими параллельными проводниками, пластиковые каналы для изоляции и изоляции каждой цепи, контакты со смещением изоляции в вилке и пружинящие проволочные контакты в розетке. . В более поздней конструкции пружинные проволочные контакты в розетке заменены на фиксированные лезвия.

Сосредоточение внимания на смещении изоляции означало, что полевые специалисты теперь могли массово заделывать коннектор с помощью простого обжимного инструмента. Разъемы также было проще производить в огромном количестве, необходимом для преобразования всей системы. Формование корпуса вилки также означало, что в вилку можно было интегрировать компенсатор натяжения в виде гибкого стержня, который обжимался на оболочке шнура после выполнения электрических соединений.

Конструкция будет изменена еще раз, вернутся к пружинным проволочным контактам в розетке и заменена оригинальная металлическая защелка, которая фиксировала вилку в розетке, на формованную пластиковую защелку. Но теперь основная конструкция модульной вилки была определена и готова к будущему. Телефон Trimline, в котором трубка теперь содержала циферблат или клавиатуру, был одним из первых телефонов, использовавших новые разъемы, и на протяжении 19В 70-е годы, десятилетие как культурных изменений, так и технологических инноваций, телефонные компании по всей стране модернизировали миллионы существующих телефонов.

В 1980-х мощная монополия AT&T начала распадаться, и теперь новые модульные разъемы сыграли важную роль в демократизации всей телефонной системы. Впервые покупатели могли пойти в магазин и купить телефон любого цвета и стиля, а не брать его в аренду, как раньше. Одна домохозяйка пошла и купила новый телефон, пока ее муж был на работе. Когда он вернулся домой, ей удалось перемонтировать новый разъем RJ11 в стену с помощью специального комплекта для самостоятельной сборки, рекламируемого AT&T.

Интуитивно понятный дизайн, простота расширения до большего или меньшего количества проводников, а также насыщение рынка благодаря большой установленной клиентской базе — все это привело к тому, что модульный разъем был принят в самых разных отраслях. В 1976 году Федеральная комиссия по связи постановила стандартизировать соединения телефонных систем для совместимости, чтобы клиенты могли, наконец, подключать свое собственное оборудование к телефонной сети.

Мандат назвал эти спецификации регистрационными интерфейсами, а модульные разъемы стали известны как зарегистрированные разъемы, или сокращенно RJ. RJ11 стал разъемом для подключения телефона к стене и трубки к телефону, а RJ14 был разработан для подключения нескольких линий, ведущих к одному телефонному устройству. Важно отметить, что восьмижильный модульный разъем в конечном итоге стал стандартом для соединений Ethernet. Это был RJ45. Его исходные модульные разъемы 8P2C позже были модифицированы в конфигурацию 8P8C с дополнительным выступом или защелкой, чтобы обеспечить правильную ориентацию в новой революции локальных сетей (LAN) Ethernet.

Воображаемый сетевой мир тихонько рождается

Прошли годы, и в 1995 году, на заре Интернета, Мирек, владелец небольшой компании по установке программного обеспечения и сетей на юго-западе Польши, собирался изменить мир . В своем кабинете или во внутреннем тронном зале он планировал расширение своего бизнеса. По серому ковру лениво плыла в своей чаше черная золотая рыбка-телескоп с выпученными, расширенными глазами. Он подходил к черному настенному шкафу, на котором стояла чаша. Настенные часы тикали над низким стеклянным кофейным столиком, рядом с двумя черными кожаными диванами. На вывеске, прикрепленной к зданию снаружи, красовался яркий логотип его компании в сопровождении земного шара, окруженного параболическими соединениями. Гигантские кабели, взлетающие с земли в космос, в какой-то момент входят в Землю, а затем снова улетают в какое-то другое отдаленное место, устанавливая связь. Это повторялось много раз. Это грубое, но фантастическое видение изображало будущий сетевой мир с использованием гигантских кабелей. Это было задолго до того, как WIFI стал вездесущим или даже мыслимым.

Видение сбылось

К 2005 году молодой предприниматель давно уехал из Польши в Чикаго, чтобы продолжить свою карьеру и мечты далеко в США. Его офисы были переданы другой компании, но эта вывеска все еще висела снаружи на здании, ожидая, когда ее уберут. Теперь потускневший сетевой мир едва можно было разглядеть. Но эти воображаемые космические кабели на самом деле окутали мир бесчисленными наземными сетями взаимосвязанных компьютеров, и все благодаря этому оригинальному разъему, разработанному несколькими годами ранее, в другую технологическую эпоху. Помните, что годы в технологической сфере сравнимы с десятилетиями, если не веками, в других областях.

Простой, адаптируемый и совместимый с предыдущими версиями

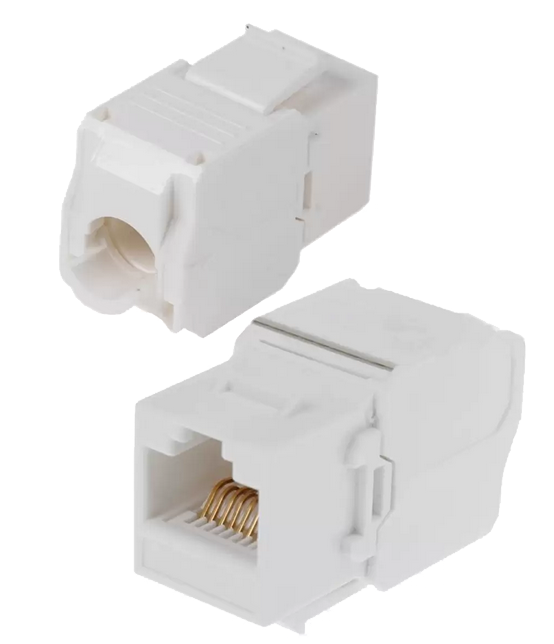

RJ45 состоит из штыревого разъема или штекера, прикрепленного к кабелю Ethernet, и соответствующего гнездового разъема или порта, обычно встроенного в заднюю часть настольного компьютера или другого устройства с выходом в Интернет. Волшебство RJ45 заключалось в том, что его можно было заново изобрести для поддержки постоянно возрастающих скоростей передачи данных, а также для обеспечения обратной совместимости. Стандартизированные в 1987 году, миллиарды этих соединителей соединяют мир. В настоящее время деловые люди и туристические блоггеры путешествуют по миру со своими ноутбуками и могут подключить их к любому доступному Ethernet-порту отеля благодаря повсеместному распространению RJ45.

Успеху разъема RJ45 способствовали и другие факторы. К ним относятся низкая стоимость, сборка разъема и проводки без пайки, что позволяет быстро производить кабели по индивидуальному заказу, простая установка и удаление, простая сборка в полевых условиях с использованием простых обжимных инструментов и возможность индивидуальной настройки кабелей на месте. Розетки или порты Ethernet также могут быть ориентированы вертикально или горизонтально, что увеличивает их функциональность. Разъемы RJ45 также имеют выступ для ориентации или фиксирующую защелку для предотвращения неправильного подключения. Их 8-контактная конфигурация также означает, что их можно использовать в более требовательных приложениях с интенсивным использованием данных.

Внутреннее устройство RJ45

Даже если мы не подключали, не обжимали и не обжимали, большинство из нас в какой-то момент подключали штекер RJ45 к соответствующему разъему или порту Ethernet в нашем модеме, маршрутизаторе, ПК или телевизоре. приставку дома, услышав, как она встала на место. Он состоит из пластикового корпуса, часто прозрачного, но также может быть непрозрачным и цветным.

Внутри каждого разъема RJ45 есть восемь каналов с позолоченными контактами, разделенными изоляционным пластиком, а также позолоченный контактный штифт с двумя или тремя штырями. Эти штыри «вгрызаются» в отдельные провода, когда вы нажимаете на RJ45 с помощью обжимного инструмента. Прокалывание изоляции провода и соединение с проводником представляет собой механизм, известный как смещение изоляции. 3-штырьковые соединители подходят для многожильных и одножильных медных проводников, тогда как 2-штырьковые соединители подходят только для многожильных медных проводников.

Восемь проводов с цветовой маркировкой высвобождаются из четырех витых пар кабеля Ethernet и аккуратно проталкиваются через отдельные каналы разъема RJ45, а затем прикрепляются к золотым контактам с помощью обжимного инструмента. T568A и T568B — это две схемы подключения, которые используются для подключения кабеля к интерфейсу разъема RJ45. T568A обычно считается лучшей конфигурацией, поскольку она предлагает более широкую обратную совместимость. Однако чаще встречается T568B, особенно в старых кабелях и оборудовании. Правильный стандарт будет зависеть от того, требуется ли прямой кабель (часто называемый соединительным кабелем) или перекрестный кабель. В большинстве случаев будет использоваться патч-кабель, который имеет один и тот же стандарт проводки на каждом конце. Перекрестный кабель встречается гораздо реже с соединением T568A на одном конце и соединением T568B на другом.

Когда разъем RJ45 вставляется в порт Ethernet, штыревые и гнездовые контакты соединяются друг с другом, поскольку язычок плотно фиксирует вилку на месте. Затем данные и сигналы начинают течь туда и обратно по кабелю Ethernet, доставляя веб-страницы с удаленных серверов и электронные письма от местного оператора компьютера, а также множество другой информации.

Новые варианты и сложные условия эксплуатации

В настоящее время существует четыре распространенных типа разъемов RJ45: стандартный, ступенчатый, экранированный и усиленный.

Стандартные разъемы RJ45 имеют восемь штырьков или контактов, которые расположены рядом друг с другом по прямой линии и предназначены для кабелей Ethernet CAT 5.

Ступенчатые версии предназначены для более толстых проводов кабелей CAT 6. Каналы большего размера и отверстия для проводов не поместятся в модульный размер RJ45, если их расположить рядом, как в стандартной версии.

Экранированные разъемы RJ45 покрыты блестящим металлическим покрытием для подавления или защиты от воздействия электромагнитных/радиочастотных помех. Они используются на длинных кабельных трассах и в заводских цехах, где влияние ЭМП/РЧ-помех более выражено из-за шумных машин и других источников.

Вдали от дома или офиса, а также в более неблагоприятных и промышленных условиях полевые соединители RJ45 более надежны, имеют прочный корпус и герметизированы в соответствии со степенью защиты IP67 или выше, что делает их водонепроницаемыми. Здесь они находят применение в промышленных панелях управления, автоматизации машин, портативном испытательном и измерительном оборудовании, а также в надежных вычислительных устройствах. RJ45 со степенью защиты IP67 можно временно погружать в воду, в то время как IP68 допускает постоянное погружение, а IP69K обеспечивает защиту от струй воды под высоким давлением, используемых, например, при промывке оборудования.

Кабели категории 7 могут заканчиваться разъемами RJ45, но это специальные версии, называемые GigaGate45 (GG45). Однако разъемы GG45 обратно совместимы с разъемами RJ45.

Заключение

Подводя итоги, можно сказать, что разъем RJ45 обеспечивает стабильную и безопасную передачу данных между устройствами и машинами, где беспроводные сигналы недоступны в определенных средах или просто недоступны. Также стоит отметить, что даже беспроводные маршрутизаторы или модемы по-прежнему должны быть подключены к сети через разъем RJ45, поэтому кабель Ethernet всегда под рукой дома или в офисе.

Как Live Electronics может помочь пользователям выделенных разъемов RJ45?

Здесь, в Live Electronics, мы постоянно ищем лучшие продукты по лучшей цене, чтобы помочь с современными технологиями, такими как защищенные и водонепроницаемые разъемы RJ45.

Для чего используется разъем RJ45?

Разъем RJ45 в основном используется для подключения компьютеров и других устройств к локальной сети (LAN) или Интернету, особенно если требуется более стабильное и безопасное соединение.

Существуют ли различные типы разъемов RJ45?

В зависимости от области применения доступны различные типы разъемов RJ45:

Стандартный – 8P8C (8 контактов, 8 разъемов), неэкранированный.

Экранирован от электромагнитных/радиочастотных помех. – соединители с внутренним экраном, которые включают в себя экранирующую пластину. Также может называться RJ48.

Прочный корпус — включает в себя различные внешние детали для защиты устройства от агрессивных сред.

Разъемы RJ45 также могут быть двухконтактными или трехконтактными. Разъемы с 3 контактами подходят для многожильных и одножильных медных проводников, в то время как вилки с 2 контактами подходят только для многожильных медных проводников.

Является ли порт RJ45 таким же, как порт Ethernet?

Короче говоря, да. Порт RJ45 — это сетевой порт компьютера. Этот разъем также известен как порт Ethernet, сетевой адаптер, сетевой разъем или разъем RJ45.

Одинаковы ли разъемы RJ45 для CAT5 и CAT6?

Нет, Cat 5 или чаще разъемы Cat5e имеют прямое расположение контактов, тогда как разъемы Cat6 имеют шахматное расположение контактов. Это связано с тем, что ступенчатая компоновка полезна для уменьшения перекрестных помех. В сочетании с конструкцией кабеля Cat6 это обеспечивает более высокую скорость передачи данных до 10 Гбит/с на расстоянии до 55 метров по сравнению с 1 Гбит/с на расстоянии 100 м для Cat5e.

Как работает разъем RJ45?

Разъемы RJ45 имеют восемь контактов, к которым электрически подключаются провода кабеля.
