Что такое тиристор и симистор. Как устроены эти полупроводниковые приборы. В чем заключаются основные отличия между тиристором и симистором. Где применяются тиристоры и симисторы в электронике и электротехнике. Какие преимущества дает использование этих компонентов.

Содержание

Принцип работы и устройство тиристора

Тиристор представляет собой полупроводниковый прибор с тремя или более p-n-переходами. Его основное назначение — работа в качестве управляемого ключа в электрических цепях. Принцип действия тиристора основан на внутренней положительной обратной связи между коллекторным и эмиттерным переходами.

Тиристор имеет три вывода:

Анод (A)
Катод (K)
Управляющий электрод (G)

Как работает тиристор? В закрытом состоянии он не пропускает ток. Для открытия тиристора необходимо подать положительный импульс на управляющий электрод при наличии прямого напряжения между анодом и катодом. После открытия тиристор остается в проводящем состоянии даже при снятии управляющего сигнала.

Структура тиристора

Внутренняя структура тиристора состоит из четырех полупроводниковых слоев, образующих три p-n-перехода. Схематично ее можно представить как p-n-p-n. Такая четырехслойная структура обеспечивает тиристору его ключевые свойства — возможность управления моментом включения и способность удерживать открытое состояние.

Устройство и принцип работы симистора

Симистор (также называемый триаком) — это симметричный тиристор, способный проводить ток в обоих направлениях. Он имеет пятислойную структуру p-n-p-n-p и три вывода:

Основной электрод 1 (MT1)
Основной электрод 2 (MT2)
Управляющий электрод (G)

Как функционирует симистор? Он может открываться в обоих направлениях при подаче управляющего импульса любой полярности. После открытия симистор остается в проводящем состоянии до перехода тока через ноль. Это делает его идеальным для регулирования переменного тока.

Преимущества симистора

Основные достоинства симистора по сравнению с обычным тиристором:

Двунаправленная проводимость
Возможность открытия импульсом любой полярности
Малый пусковой ток
Простота схем управления

Ключевые отличия тиристора от симистора

Хотя тиристор и симистор имеют схожий принцип работы, между ними есть ряд важных различий:

Направление проводимости:
- Тиристор проводит ток только в одном направлении
- Симистор проводит в обоих направлениях
Структура:
- Тиристор имеет 4-слойную p-n-p-n структуру
- Симистор состоит из 5 слоев p-n-p-n-p
Управление:
- Тиристор открывается только положительным импульсом
- Симистор реагирует на импульсы обеих полярностей
Применение:
- Тиристоры чаще используются в цепях постоянного тока
- Симисторы оптимальны для работы с переменным током

Области применения тиристоров

Тиристоры нашли широкое применение в различных областях электроники и электротехники благодаря своим уникальным свойствам. Где используются тиристоры?

Системы управления электродвигателями
Источники бесперебойного питания
Импульсные источники питания
Зарядные устройства для аккумуляторов
Системы плавного пуска электродвигателей
Регуляторы мощности в электронагревательных приборах
Сварочные аппараты

Одно из важных преимуществ тиристоров — способность коммутировать большие токи при высоких напряжениях. Это делает их незаменимыми в силовой электронике.

Сферы использования симисторов

Симисторы, благодаря своей способности работать с переменным током, находят применение в следующих областях:

Диммеры для регулировки яркости освещения
Регуляторы скорости вращения электродвигателей переменного тока
Устройства плавного пуска электроинструментов
Регуляторы мощности бытовых электроприборов
Системы управления в промышленной автоматике
Твердотельные реле

Способность симисторов работать с переменным током делает их идеальным выбором для создания компактных и эффективных регуляторов мощности в бытовой технике.

Преимущества использования тиристоров и симисторов

Применение тиристоров и симисторов в электронных схемах дает ряд существенных преимуществ:

Высокая надежность и долговечность благодаря отсутствию механических частей
Способность коммутировать большие токи при высоких напряжениях
Малые потери мощности в открытом состоянии
Высокое быстродействие при переключении
Возможность управления большой мощностью с помощью слабых сигналов
Компактные размеры по сравнению с электромеханическими аналогами
Отсутствие акустического шума при работе

Эти преимущества делают тиристоры и симисторы незаменимыми компонентами во многих современных электронных устройствах и системах управления.

Особенности выбора и применения тиристоров и симисторов

При выборе тиристора или симистора для конкретного применения необходимо учитывать следующие параметры:

Максимально допустимое напряжение
Максимальный рабочий ток
Время включения и выключения
Управляющий ток и напряжение
Тепловые характеристики
Условия эксплуатации (температура, влажность и т.д.)

Важно помнить, что неправильный выбор компонента может привести к выходу из строя как самого прибора, так и всего устройства. Поэтому при разработке схем с использованием тиристоров и симисторов рекомендуется консультироваться с техническими специалистами и тщательно изучать документацию производителя.

Перспективы развития тиристоров и симисторов

Несмотря на то, что тиристоры и симисторы были изобретены несколько десятилетий назад, они продолжают активно развиваться и совершенствоваться. Каковы основные направления их эволюции?

Увеличение рабочих токов и напряжений
Уменьшение времени переключения
Снижение потерь в открытом состоянии
Повышение устойчивости к перегрузкам
Интеграция защитных функций
Разработка «умных» тиристоров и симисторов с встроенными микроконтроллерами

Эти усовершенствования позволят расширить сферы применения тиристоров и симисторов, сделав их еще более востребованными в современной электронике и энергетике.

Очередное поступление тиристоров и симисторов от WeEn Semiconductors

Главная
Новости
Очередное поступление тиристоров и симисторов от WeEn Semiconductors

28.09.2022

Компания WeEn Semiconductors была образована как совместное предприятие NXP и JianGuang Asset Management Co., Ltd. в 2016 году в КНР. Она располагает исследовательскими центрами в Шанхае и Британии, а также заводами в г. Цзилинь (КНР). Наследие NXP и Philips, отличное финансирование и фокус на внедрении инноваций позволяют WeEn успешно развиваться и расширять присутствие на рынке.
На склад «Промэлектроники» поступила новая партия тиристоров и симисторов от WeEn.

Тиристор представляет собой полупроводниковый прибор с 3 и более p-n переходами, который может быть использован в качестве ключа с управлением по току. Симистор же представляет собой симметричный триодный тиристор. За рубежом его называют TRIAC – triode for alternating current – триод для переменного тока. Он очень похож на тиристор, но его выводы фактически являются одновременно катодами и анодами. Его преимущество в том, что он открывается импульсом любой полярности и обладает малым значением пускового тока. Симисторы можно применять в качестве твердотельных реле или различных драйверов, например электромоторов.

Полный список тиристоров и симисторов WeEn в нашем каталоге.

Наименование
К продаже
Цена от

Наличие:

673 шт.
Под заказ:
2 445 шт.
Цена от:
65,95₽
Наличие:
27 шт.
Под заказ:
50 шт.
Цена от:
26,94₽
Наличие:
636 шт.
Под заказ:
70 шт.
Цена от:
40,11₽

Наличие:
1 645 шт.
Под заказ:
2 781 шт.
Цена от:
16,65₽
Наличие:
182 шт.
Под заказ:
100 шт.
Цена от:
7,71₽
Наличие:

1 908 шт.
Под заказ:
3 840 шт.
Цена от:
35,94₽
Наличие:
237 шт.
Под заказ:
10 шт.
Цена от:
35,96₽
Наличие:
401 шт.
Под заказ:
0 шт.
Цена от:
42,90₽
Наличие:
2 460 шт.
Под заказ:
557 шт.
Цена от:
17,55₽
Наличие:
1 069 шт.
Под заказ:
0 шт.
Цена от:
32,28₽
Наличие:
1 614 шт.
Под заказ:
70 шт.
Цена от:
13,97₽
Наличие:
376 шт.
Под заказ:
0 шт.
Цена от:
79,15₽
Наличие:
16 шт.
Под заказ:
0 шт.
Цена от:
71,54₽
Наличие:
5 195 шт.
Под заказ:
60 шт.
Цена от:
20,00₽
Наличие:
529 шт.
Под заказ:
0 шт.
Цена от:
337,52₽
Тиристоры симисторы в категории «Электрооборудование»
Тиристор симметричный, симистор ТС142-80-14
На складе
Доставка по Украине
440 грн
Купить
ELEKTRO LIGHT
BTA16-800B Симистор тиристор 16А 800V
На складе в г. Полтава
Доставка по Украине
12.20 грн
Купить
IT Electronics
BTA16-800B Симистор тиристор 16А 800V
На складе в г. Полтава
Доставка по Украине
11.40 грн
Купить
Интернет магазин «E-To4Ka»
BTA16-800B Симистор тиристор 16А 800В
Доставка из г. Полтава
12.20 грн
Купить
МегаШара — Интернет-магазин
Симистор BT137-600E 8А 600В 10мА NXP Триак Тиристор. BT137-600
Доставка по Украине
4.8 — 7 грн
от 3 продавцов
Купить
Интернет магазин Полцены
BTA16-800B Симистор тиристор 16А 800V
Доставка из г. Полтава
12.20 грн
Купить
Интернет-магазин «Налетай»
Симметричный триодный тиристор (триак) BTB04-600SL TO-220AB BTB04-600
На складе в г. Павлоград
Доставка по Украине
31 грн
Купить
АСЦ Интерсервис
Тиристор симметричный, триак ТС142-80-12
На складе
Доставка по Украине
440 грн
Купить
ELEKTRO LIGHT
Симистор тиристор Тс160-12. Б/у. В лоте 1 штука!
Заканчивается
Доставка по Украине
200 грн
Купить
AlexZuev
Тиристор симетричний, сімістор ТС160-1
Доставка по Украине
260 грн
Купить
ФОП Поляков
Симистор BTА41-600 40A 600V TOP-3 Тиристор
Доставка из г. Червоноград
24 грн
Купить
«Voltik» — это интернет-магазин электронных модулей, компонентов и приборов для электроники.
Стабилизатор напряжения Элекс Ампер У 12-1/40 v2.1
Доставка по Украине
по 15 300 грн
от 4 продавцов
15 300 грн
Купить
LogicTools
Стабилизатор напряжения Элекс Ампер У 12-1/25 v2.1
Доставка по Украине
по 13 700 грн
от 4 продавцов
13 700 грн
Купить
LogicTools
Стабилизатор напряжения Элекс Ампер У 12-1/32 v2.1
Доставка по Украине
по 14 500 грн
от 4 продавцов
14 500 грн
Купить
LogicTools
Трехфазный стабилизатор напряжения Элекс Ампер У 12-3/25 v2. 0
Доставка по Украине
46 290 грн
Купить
Електро Крамниця
Смотрите также
Трехфазный стабилизатор напряжения Элекс Ампер У 12-3/32 v2.0
Доставка по Украине
48 890 грн
Купить
Електро Крамниця
Трехфазный стабилизатор напряжения Элекс Ампер У 12-3/40 v2.0
Доставка по Украине
51 490 грн
Купить
Електро Крамниця
Трехфазный стабилизатор напряжения Элекс Ампер У 12-3/50 v2.0
Доставка по Украине
68 390 грн
Купить
Електро Крамниця
Трехфазный стабилизатор напряжения Элекс Ампер У 12-3/80 v2.0
Доставка по Украине
98 900 грн
Купить
Електро Крамниця
Стабилизатор напряжения 5.5 кВт Элекс Ампер стандартный У 12-1/25 А v2.1
Доставка по Украине
13 700 грн
Купить
Интернет-магазин «DAYMAX»
Стабилизатор напряжения 7 кВт Элекс Ампер стандартный У 12-1/32 А v2.1
Доставка по Украине
14 500 грн
Купить
Интернет-магазин «DAYMAX»
Стабилизатор напряжения 9 кВт Элекс Ампер стандартный У 12-1/40 А v2. 1
Доставка по Украине
15 300 грн
Купить
Интернет-магазин «DAYMAX»
Стабилизатор напряжения 11 кВт Элекс Ампер стандартный У 12-1/50 А v2.1
Доставка по Украине
20 200 грн
Купить
Интернет-магазин «DAYMAX»
Стабилизатор напряжения 13.8 кВт Элекс Ампер стандартный У 12-1/63 А v2.1
Доставка по Украине
24 590 грн
Купить
Интернет-магазин «DAYMAX»
Симистор MAC97A8 (600V 0,8A) TO-92
Доставка из г. Днепр
Купить
MyDevise.com.ua
Тиристор ТС106-10-4
На складе
Доставка по Украине
20 грн
Купить
ООО «ГРУППА «ТЕХНОДНЕПР»

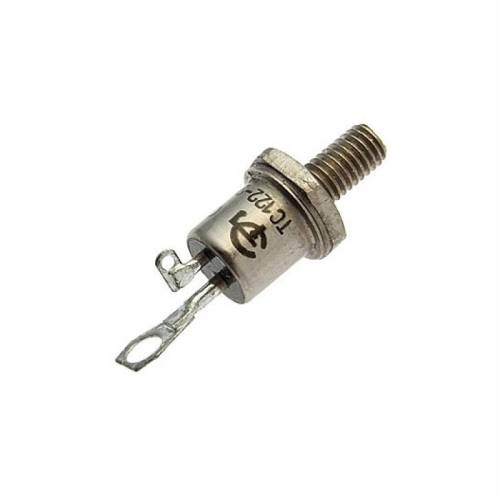

Тиристор ТС122-25-10
На складе
Доставка по Украине
150 грн
Купить
ООО «ГРУППА «ТЕХНОДНЕПР»
Тиристор ТС132-40-9
На складе
Доставка по Украине
300 грн
Купить
ООО «ГРУППА «ТЕХНОДНЕПР»
Модуль тиристорный SKKT92-16E, SKKT106-16E Semikron
На складе
Доставка по Украине
от 550 грн
Купить
ELEKTRO LIGHT
Тиристоры, триаки и диаки
6. Тиристоры, симисторы, диаки
Есть несколько тиристоров выведены на 6.1. Триаки выглядят одинаково, а диаки выглядят как маломощные выпрямительные диоды. Их символы и распиновка представлена на рис. 6.2.

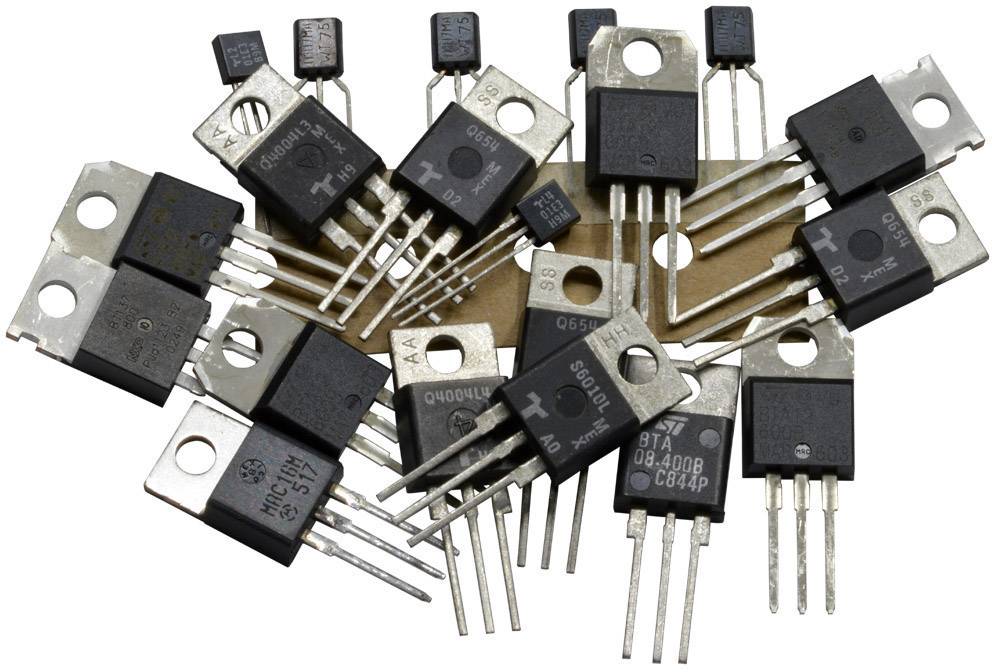

Рис. 6.1: Несколько тиристоров и симисторов
Тиристор — усовершенствованный диод. Помимо анода (А) и катода (k) у него есть еще один вывод, который обычно описан как ворота (G), как показано на рисунке 6.2a. Так же диод делает, тиристор проводит ток, когда анод положителен по сравнению с катода, но только если напряжение на затворе положительное и на затвор поступает достаточный ток для включения устройства. Когда тиристор начинает проводить ток в затвор не имеет значения, а тиристор можно отключить, только отключив ток между анодом и катодом. За пример см. на рис. 6.3. Если S1 закрыт, тиристор не будет проводить ток, и глобус не загорится. Если S2 замкнут на очень короткое время, глобус загорится. Чтобы выключить глобус, необходимо открыть S1. Тиристоры имеют маркировку в некоторых схемы как SCR, что является аббревиатурой от Silicon Controlled Выпрямитель.
Симистор очень похож на тиристор, с разница в том, что он может проводить в обоих направлениях. Оно имеет три электрода, называемые анодом 1 (A1), анодом 2 (A2) и затвором (G). Используется для регулирования цепей переменного тока. Такие устройства, как ручными дрелями или глобусами можно управлять с помощью симистора.
Тиристоры и симисторы имеют буквенно-цифровую маркировку КТ430, для пример.
Тиристоры малой мощности и симисторы упакованы в те же корпуса, что и транзисторы, но устройства большой мощности у вас совсем другое жилье. Они показаны на рисунке 6.1. Выводы некоторых распространенных тиристоров а симисторы показаны на 6.2 а и б.
Diacs (6.2c), или двухсторонний диоды, как их часто называют, используются вместе с тиристорами и симисторами. Их основное свойство заключается в том, что их сопротивление очень велико до тех пор, пока напряжение на их концах превышает некоторое предопределенное значение. Когда напряжение ниже это значение, диак реагирует как резистор большого значения, и когда напряжение повышается, он действует как низкоомный резистор.

Рис. 6.2: Обозначения и расположение контактов для: а — тиристора, б — симистора, в — диак

Рис. 6.3: Тиристорный принцип из работа
6.1 Практические примеры
Рисунок 6.5 определяет наличие света в комнате. Без света, фототранзистор не проводит. При наличии света фототранзистор проводит и звонок активируется. Выключение света не остановит тревога. Тревога отключается через S1.

Рис. 6.5: Устройство сигнализации с использованием тиристора и фототранзистора
Схема мигания глобуса показана на рис. 6.6. Эта схема мигает глобусом мощностью 40 Вт несколько раз в секунду. Напряжение сети регулируется с помощью диод 1N4004. Зарядка конденсатора 220u и его напряжение поднимается. Когда это напряжение достигает расчетного напряжения диака (20 В), конденсатор разряжается через диак в симистор. Этот включает симистор и зажигает лампочку на очень короткий промежуток времени, через некоторое время (установленное 100 тыс. горшок), конденсатор снова заряжается, и весь цикл повторяется. Регулятор 1k устанавливает текущий уровень, необходимый для срабатывания симистора.

Рис. 6.6: Прошивальщик
Схема для управления яркостью шара или скоростью двигателя показан на рис. 6.7

Рис. 6.7: Интенсивность лампочки или регулятор скорости двигателя
Если основное назначение этой схемы — управление яркостью света лампочка, RS и CS не необходимый.
Тиристоры, тиристоры и симисторы – полупроводники
Меню
Счет
Посмотреть как Список Сетка
Позиции 1-24 из 607
Показывать
24 48 72
на страницу
Сортировать по наименование товара Цена Индекс ранга Установить нисходящее направление
Посмотреть как Список Сетка
Пункты 1-24 из 607
Показывать
24 48 72
на страницу
Сортировать по наименование товара Цена Индекс ранга Установить нисходящее направление
Магазин по
Варианты покупок
Приложение
Кремний контролируемый 61 Предметы
Фазовый контроль 3 Предметы
Инвертор 1 вещь
Полуконтролируемый 2 Предметы
Диод 1 вещь
Управление переменным током 1 вещь
Кремний двунаправленный 2 Предметы
ЭЛЕКТРОДВИГАТЕЛЬ ПРИВОД 1 вещь
Показать больше
Идентификатор
СКР 83 Предметы
СИМИСТОР 8 Предметы
Производитель
Без опознавательных знаков 19 Предметы
АББ 1 вещь
Корпорация НЭК 2 Предметы
СТ Микроэлектроника 29 Предметы
3CC/Польша 1 вещь
АЕГ 14 Предметы
АСИ 2 Предметы
Бивар Инк 1 вещь
Т’ССАБ 1 вещь
Браун Бовери 1 вещь
КООР 1 вещь
Кридом 7 Предметы
ЕЕТ 1 вещь
ЕСК КОРП. 1 вещь
ДИТ 1 вещь
ДАЙНЕКС 2 Предметы
ФЕЙРЧАЙЛД 1 вещь
ЭУПЭК 7 Предметы
Дженерал Электрик 108 Предметы
ГТК ИНК 1 вещь
привет 1 вещь
ХАТСОН 1 вещь
ИК 40 Предметы
ИК/CCBS 1 вещь
ИКСИ 3 Предметы
ЛЕДЭКС 1 вещь
ОСНОВНЫЕ 3 Предметы
МИКРОСЕМИ 1 вещь
Мицубиси 2 Предметы
Моторола 104 Предметы
ВОЕННЫЕ 2 Предметы
Техасские инструменты 7 Предметы
NAE 2 Предметы
НАЦИОНАЛЬНАЯ ПОЛУПРОВОДНИКОВАЯ КОРПОРАЦИЯ 1 вещь
НЭК 1 вещь
NJS 1 вещь
Безлимитный 1 вещь
NTE Electronics Inc. 28 Предметы
Филипс 24 Предметы
НТЭ Электроникс Инк 4 Предметы
НА ПОЛУ5 Предметы
Сильвания 1 вещь
ФИЛИПС ПОЛУПРОВОДНИКИ 1 вещь
Powerex.
