Что такое витая пара. Какие бывают типы витой пары. Чем отличаются категории витой пары. Где применяется витая пара в компьютерных сетях. Каковы преимущества и недостатки витой пары.
Что такое витая пара и как она устроена
Витая пара — это тип кабеля, состоящий из одной или нескольких пар изолированных медных проводников, скрученных между собой по всей длине кабеля. Скручивание проводников позволяет значительно снизить электромагнитные помехи как внутри кабеля, так и от внешних источников.
Основные компоненты кабеля витой пары:
- Медные проводники — обычно 4 или 8 тонких медных жил
- Изоляция проводников — пластиковая оболочка вокруг каждой жилы
- Витые пары — изолированные проводники, скрученные попарно
- Защитный экран (опционально) — металлическая фольга или оплетка
- Внешняя оболочка — защитный пластиковый слой
Скручивание пар проводников выполняется с определенным шагом — от 2 до 15 витков на фут кабеля. Чем меньше шаг скрутки, тем лучше защита от помех, но выше стоимость кабеля.

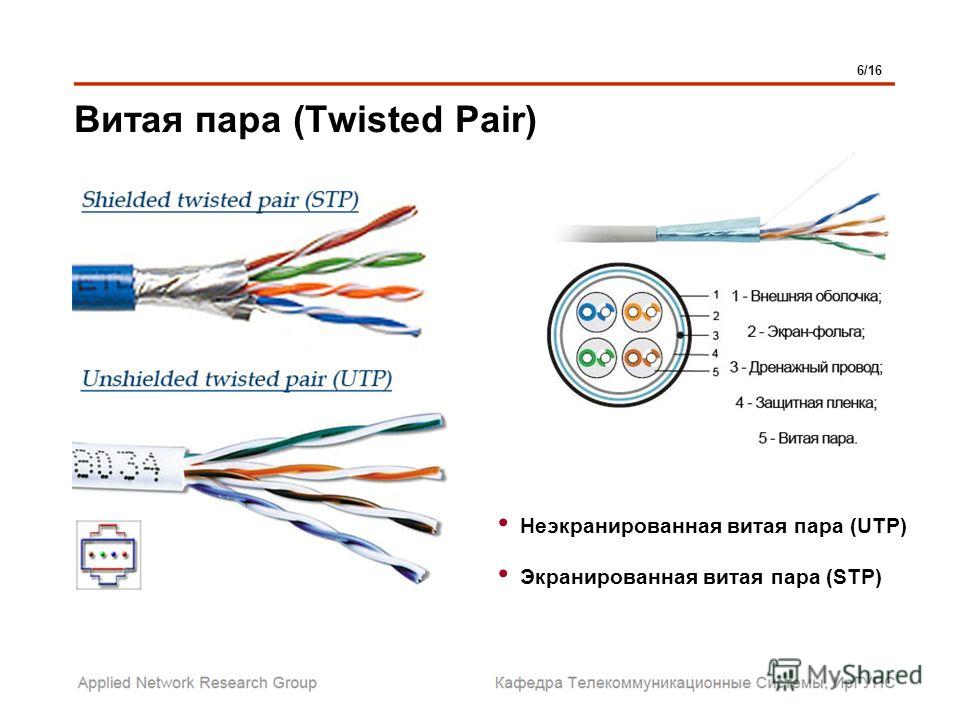

Типы витой пары: UTP и STP
Существует два основных типа кабеля витой пары:
Неэкранированная витая пара (UTP)
UTP (Unshielded Twisted Pair) — наиболее распространенный и дешевый тип. Не имеет дополнительного экранирования, защита от помех обеспечивается только за счет скручивания проводников.
Преимущества UTP:
- Низкая стоимость
- Небольшой вес и размер
- Простота монтажа и обслуживания
- Высокая гибкость кабеля
Недостатки UTP:
- Меньшая защищенность от помех
- Ограничения по длине линии (до 100 м)
- Меньшая пропускная способность
Экранированная витая пара (STP)
STP (Shielded Twisted Pair) имеет дополнительный экран из металлической фольги или оплетки, защищающий от электромагнитных помех.
Преимущества STP:
- Лучшая защита от внешних помех
- Возможность передачи на большие расстояния
- Более высокая пропускная способность
Недостатки STP:
- Более высокая стоимость
- Больший вес и жесткость кабеля
- Сложность монтажа
Категории витой пары
Витая пара разделяется на категории в зависимости от характеристик передачи данных:
Категория 3 (Cat3)
Устаревшая категория, использовалась для телефонных линий и сетей 10BASE-T. Полоса пропускания до 16 МГц, скорость до 10 Мбит/с.
Категория 5 (Cat5)
Поддерживает скорость до 100 Мбит/с на расстоянии до 100 м. Полоса пропускания 100 МГц. Использовалась в сетях Fast Ethernet.
Категория 5e (Cat5e)
Улучшенная версия Cat5, поддерживает Gigabit Ethernet (1000BASE-T) на расстоянии до 100 м. Полоса пропускания та же — 100 МГц.
Категория 6 (Cat6)
Поддерживает 10 Gigabit Ethernet на расстоянии до 55 м. Полоса пропускания 250 МГц. Улучшенная защита от перекрестных помех.
Категория 6a (Cat6a)
Поддерживает 10GBase-T на полной длине 100 м. Полоса пропускания увеличена до 500 МГц.
Категория 7 (Cat7)
Экранированный кабель с полосой 600 МГц. Поддерживает 10 Gigabit Ethernet на 100 м.
Применение витой пары в компьютерных сетях
Витая пара широко применяется для построения локальных компьютерных сетей благодаря ряду преимуществ:
- Низкая стоимость кабеля и оборудования
- Простота монтажа и обслуживания
- Высокая помехозащищенность
- Поддержка высоких скоростей передачи данных
- Универсальность применения
Основные области применения витой пары:
Структурированные кабельные системы
Витая пара Cat5e/Cat6 используется для создания универсальной кабельной инфраструктуры зданий, объединяющей компьютерные сети, телефонию, системы безопасности и др.
Локальные сети Ethernet
Наиболее распространенное применение — для построения сетей Fast Ethernet (100 Мбит/с) и Gigabit Ethernet (1000 Мбит/с) на основе витой пары категорий 5e и 6.
Подключение рабочих мест
Витая пара применяется для подключения компьютеров, IP-телефонов, сетевых принтеров и другого оборудования к коммутаторам локальной сети.
Магистральные каналы
Кабели высоких категорий (Cat6a, Cat7) используются для организации высокоскоростных магистральных каналов между коммутаторами.
Преимущества и недостатки витой пары
Рассмотрим основные плюсы и минусы использования витой пары в компьютерных сетях:
Преимущества:
- Низкая стоимость кабеля и монтажа
- Простота установки и обслуживания
- Высокая помехозащищенность
- Поддержка высоких скоростей (до 10 Гбит/с)
- Универсальность применения
- Небольшие габариты и вес кабеля
Недостатки:
- Ограничение длины сегмента (до 100 м)
- Подверженность внешним электромагнитным помехам
- Возможность прослушивания трафика
- Меньшая пропускная способность по сравнению с оптоволокном
Заключение
Витая пара остается одной из самых популярных сред передачи данных в локальных компьютерных сетях. Благодаря низкой стоимости, простоте монтажа и хорошим характеристикам она широко применяется для построения структурированных кабельных систем и сетей Ethernet. При этом постоянное совершенствование технологии позволяет увеличивать пропускную способность витой пары и расширять области ее применения.
Классификация кабелей типа «витая пара» | Полезная информация | Инструкции по настройке и использованию WIFI оборудования на сайте WIFIMAG.RU
03.07.2020
При прокладке сетей Ethernet важное значение имеет правильный выбор кабеля типа «витая пара», а также коннекторов и типа обжима. В данном сводном обзоре приведены данные по наиболее часто встречающимся типам кабеля. Все материалы взяты из открытых источников.
Типы витой пары по экранированию
UTP (U/UTP) (Unshielded Twisted Pair) — витая пара без экрана, неэкранированная витая пара, кабель не имеет защитного экрана.
FTP (F/UTP) (Foiled Twisted Pair) — фольгированная витая пара, имеет один внешний общий защитный слой из фольги.
STP (S/UTP) (Shielded Twisted Pair) — экранированная витая пара, имеет экран, внешнюю защиту в виде сетки, оплётки.
S/FTP (SF/UTP) (Screened Foiled Unshielded Twisted Pair) — фольгированная экранированная витая пара, имеет фольгированную защиту каждой пары, а также внешний экран из медной сетки.
U/FTP — экранирование фольгой каждых отдельных пар. Защищает от внешних помех и от перекрёстных наводок между витыми парами.
F/FTP — индивидуальные экраны из фольги для каждой витой пары, плюс общий экран из фольги, оплётки, или фольги с оплёткой. Защищает от внешних помех и от перекрёстных наводок между витыми парами.
SF/FTP — кабель с общим для всех экраном в виде фольги и наружной оплетки для защиты от наводок.
Виды оболочки
PVC – оболочка из ПВХ-пластика. Для внутреннего применения.
PP – оболочка из полипропилена. Для внешней прокладки, способен выдерживать высокие температуры — до +140°С.
PE – оболочка из полиэтилена. Для внешней прокладки.
FR – огнестойкий. Может работать в открытом пламени заданное время: на текущий момент стандартизированы огнестойкие оболочки на 30, 90 и 180 мин.
LS (Low Smoke) – пониженное дымовыделение при горении.
ZH (Zero Halogen) – изготовлен из материалов, которые при горении не выделяют отравляющие галогеновые газы.В – бронирование. Чаще всего для брони используется стальная лента, которая обвивается вдоль кабеля.
С – трос. Трос нужен для повышения стойкости кабеля к натяжению при прокладке между строениями.
Дополнительные обозначения
CMR (Communications Multipurpose cable, Riser) – огнестойкий кабель для прокладки в том числе между этажами зданий в специально предназначенных для этого телекоммуникационных каналах.
CMP (Communications Multipurpose cable, Plenum) – огнестойкий кабель для прокладки в том числе между этажами зданий в вентиляционных каналах. Имеет более высокий рейтинг огнестойкости, чем CMR.
Категории кабеля «Витая пара»
Схема обжима кабеля типа «витая пара»
Для обжима кабеля используется специализированный инструмент. Коннекторы должны соответствовать типу кабеля по категории и экранированию.
Неэкранированный коннектор категории 5e
Экранированный коннектор категории 6e
Обжимной инструмент (кримпер)
Прямой кабель
Вариант по стандарту TIA/EIA-568A
Вариант по стандарту TIA/EIA-568B (используется чаще)
Перекрёстный кабель
Вариант для скорости 100 Мбит/с
Вариант для скорости 1000 Мбит/с
Консольный кабель
Витая пара: устройство, отличия, назначение
Витая пара – один из самых распространенных видов кабеля в сфере телекоммуникаций.
Впрочем, за этим названием скрывается не одна конкретная разновидность целая группа кабелей, имеющих определенные различия в конструкции и предназначении. Об этом мы и расскажем подробнее.
Кабель витая пара – назначение
Чтобы лучше понимать, о чем идет речь, стоит начать с назначения. Витая пара – это тот самый провод в серой оплетке, с помощью которого производится подключение к интернету. Причем его используют не только для того, чтобы провести интернет в квартиру или офис, но и в качестве коммутационного шнура, патч-корда, служащего для подключения отдельных устройств. Самый простой пример: соединение стационарного ПК с роутером или монтаж видеонаблюдения.
Ее высокая популярность обусловлена:
- невысокой стоимостью,
- универсальностью,
- высокой стабильностью передачи сигнала.
Чтобы лучше понять, каким образом при невысокой цене достигается универсальность и поддерживается высокое качество сигнала, следует обратиться к строению кабеля.

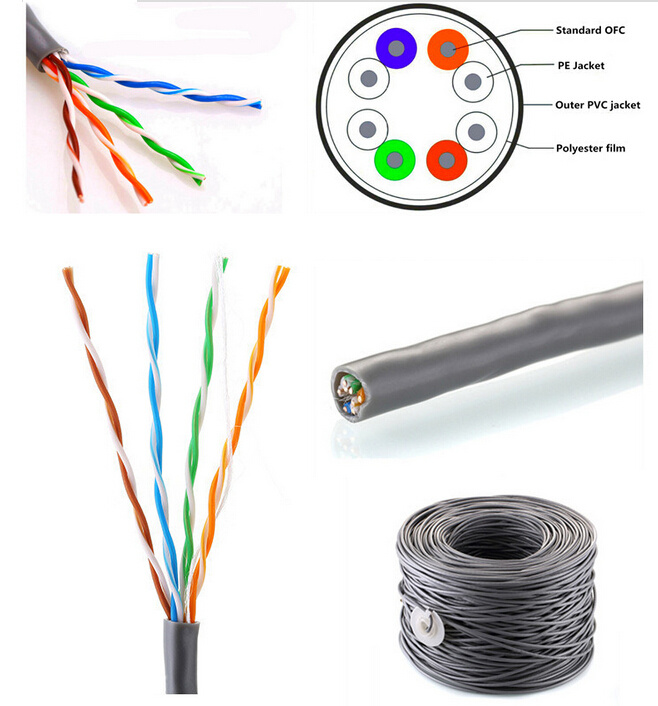

Устройство и разновидности
Имеет кабель витая пара устройство следующего типа: внутри общей оболочки из ПВХ находится 4 или 8 медных проводов в индивидуальной изоляции, помеченной цветовой маркировкой. Жилы внутри идут не напрямую, а скручены попарно – этим и обусловлено название. Это необходимо для того, чтобы снизить негативное влияние электромагнитных помех от одного провода на другой. Более того, различные пары жил имеют разное количество и разный шаг витков, что также влияет на снижение уровня помех, но уже не в одной паре, а между ними.
Такое строение – наиболее распространенное, но некоторые разновидности витой пары имеют гораздо более сложное устройство и различаются по одному или нескольким аспектам. По ним же можно произвести и разделение их на виды.
По типу жил
- Одножильный – каждый провод состоит всего из одной медной жилы толщиной 0,3-0,6 мм. Главный недостаток – низкая износостойкость.
При периодическом изгибании в одном и том же месте медные проводники быстро ломаются. - Многожильный – каждая жила состоит из множества тончайших проволочек и не ломается при сгибании и скручивании, однако из-за небольшого сечения проводников сигнал в них затухает быстрее, поэтому общая длина кабеля не может быть больше 100 м.
При периодическом изгибании в одном и том же месте медные проводники быстро ломаются.По методу экранирования
Скручивание жил уменьшает наводки, но полностью не устраняет их, поэтому еще одно отличие кабеля витая пара заключается в наличии одного или нескольких металлических экранов. Об этом свидетельствует маркировка:
- UTP – самый простой и дешевый тип без дополнительного экранирования. Именно он, в основном, используется интернет-провайдерами при проведении интернета в квартиры.
- FTP (он же F/UTP) – кабель с общим экраном из фольги.
- STP (S/UTP) – с общим экраном из металлической оплетки.
- S/FTP – с двойным экраном из фольги и оплетки.
- U/FTP – с фольгированием каждой пары, но без общего экрана.
- S/FTP – с фольгированием каждой пары и общей оплеткой.
- F/FTP – с фольгированием пар и общим экраном из фольги.
- SF/FTP – с фольгированием пар и двойным общим экраном из фольги и оплетки.
Экранированные типы, в частности FTP, обычно используются для создания патч-кордов в локальных сетях с высокой пропускной способностью или монтаже линий с высокой плотностью кабелей.
По области применения
Различается цветом общей оболочки:
- Черная – для уличного монтажа. Имеет толстую общую оболочку из полиэтилена. Иногда включает дополнительную жилу из стального тросика для большей прочности или так называемую разрывную нить – капроновую нить, с помощью которой легко и без повреждения экрана вскрывается наружная оболочка.
- Серая – привычная для большинства витая пара для монтажа внутри помещений.
- Оранжевая – кабель, не поддерживающий горение. Применяется на пожароопасных объектах.
Применяется на пожароопасных объектах.По форме сечения
- Круглый.
- Плоский – для прокладки под ковролином и другими покрытиями. Менее устойчив к помехам.
Категории витой пары
Помимо различных видов она также делится на категории с цифро-буквенной маркировкой. Всего их 10, и чем выше номер, тем выше надежность и пропускная способность.
- UTP Cat.1 – две жилы без скрутки и экранирования. Устарела, не используется.
- UTP Cat.2 – 4 жилы. Устарела из-за малой полосы пропускания.
- UTP Cat.3 – 8 жил, скрученных попарно. Обеспечивает пропускную способность до 100 Мбит/с. Максимальная длина линии – 100 м. Сейчас, в основном, применяется для прокладки телефонных линий.
- UTP Cat.4 – 8 жил. Пропускная способность – до 16 Мбит/с. Устарела, не используется.
- UTP Cat.5 – 4 скрутки. Максимальная скорость – до 100 Мбит/с при использовании 2 пар и до 1 Гбит/с – при 4.
- UTP Cat.5E – улучшенная «версия» предыдущей категории. Более тонкий и дешевый кабель, но не менее надежный. Самый популярный в настоящий момент.
- UTP Cat.6E – 4 скрутки без экрана. Пропускная способность – до 10 Гбит/с на линии длиной до 55 м. Вторая по популярности категория.
- UTP Cat.6А – 4 скрутки, S/FTP или F/FTP. Пропускная способность та же, но допустимая длина увеличена до 100 м.
- UTP Cat.7 – аналог прошлой категории с измененной частотной полосой.
- UTP Cat.7A – 4 скрутки, S/FTP или F/FTP. Максимальная скорость – 40 Гбит/с по линии до 50 м и 100 Гбит/с – по линии до 15 м.
Также в настоящий момент идет разработка 8 категории, но в массовое использование она пока не запущена.
Какой кабель витая пара лучше?
Ответить на этот вопрос и просто и сложно одновременно. С одной стороны, можно однозначно сказать, что экранированный кабель лучше неэкранированного.
С другой – вместе с ростом надежности и защищенности растет и цена за 1 м, при этом переплачивать за надежность стоит далеко не всегда.
Резюмируя, можно сказать, что для домашнего использования витой пары Cat.5e более чем достаточно. При профессиональном же монтаже следует руководствоваться спецификациями категории и общими условиями на объекте, где производится монтаж.
Диаграмма, типы, примеры, применение и использование!
Что такое кабель с витой паройОпределение : Кабель с витой парой представляет собой кабель специального типа, который используется в телефонной связи и сети Ethernet. Этот кабель состоит из двух отдельных изолированных медных проводов, которые скручены друг с другом, а также проложены параллельно.
Медные жилы с постоянным диаметром 1 мм. Один из них помогает передавать данные, а другой используется для получения заземления.
Эта витая пара обеспечивает защиту от перекрестных помех, помех сигнала и шума, создаваемого соседней парой.
Когда электрический ток начинает течь по проводу, вокруг провода возникает небольшое круговое магнитное поле.
Подробнее – преимущества и недостатки кабеля с витой парой
Учебное пособие по кабелю с витой парой ЗаголовкиВ этом разделе мы покажем вам все заголовки по всей статье; вы можете проверить их по своему выбору; ниже показано все:
- Что такое витая пара?
- Твиспроводная парная кабель в компьютерной сети
- Категории кабелей Twisted-Pair
- Типы кабелей с закрученными пастами с примером
- 2344
- 4.
- 4.
- Неэкранированная витая пара (UTP)
- Применение и использование витой пары
- Часто задаваемые вопросы (Часто задаваемые вопросы)
- Какие существуют типы кабелей витой пары?
- Какие популярные типы витых пар доступны?
- В чем разница между двумя типами витых пар?
- Какие есть примеры кабелей с витой парой?
- Каково применение витой пары?
- Где используется витая пара?
Все передачи выполняются с перекрестными помехами, помехами и шумом.
Когда провода скручиваются, тогда несколько частей шумовых сигналов идут в направлении сигналов данных, а другие части текут в противоположном направлении. Благодаря различным поворотам он может гасить внешние волны. Приемник способен манипулировать разностью напряжений двух проводов для получения данных. Таким образом, улучшается помехозащищенность от противоположных шумов.
Для подключения двух компьютерных систем к этому кабелю нам понадобятся разъемы на обоих концах кабеля. В основном разъем RJ45 используется для связи с компьютером. Полная форма RJ — « Registered Jack », и это разъем типа «папа-мама» с ключом.
Категории кабелей с витой парой:Кабели с витой парой классифицируются EIA по семи категориям −
- Категория 1 − UTP, используемые в телефонных линиях со скоростью передачи данных < 0,1 Мбит/с
- Категория 2 — UTP, используемый в линиях передачи со скоростью передачи данных 2 Мбит/с
- Категория 3 — UTP, используемый в локальных сетях со скоростью передачи данных 10 Мбит/с
- Категория 4 — UTP, используемый в сетях Token Ring со скоростью передачи данных 20 Мбит/с
- Категория 5 — UTP, используемый в локальных сетях со скоростью передачи данных 100 Мбит/с
- Категория 6 — UTP, используемый в локальных сетях со скоростью передачи данных 200 Мбит/с
- Категория 7 — STP, используемый в локальных сетях со скоростью передачи данных 10 Мбит/с
Имеется два образца витой пары ; Такие, как —
- Экранированная витая пара (STP)
- Отсутствие скрученной пары (UTP)
.
сначала он используется только в организации IBM. Кабель с экранированной витой парой состоит из металлической фольги или плетеной сетки под покрытием, которое в основном покрывает каждую пару изолированных проводников. Таким образом, металлический корпус помогает улучшить качество провода, обеспечив проникновение помех, иначе перекрестных помех. Он имеет более высокую цену, а также более объемный.
Его также называют металлическим экраном, который обычно соединяется с землей, чтобы уменьшить помехи шума. STP используется как для аналоговых, так и для цифровых передач. Пропускная способность STP, поддерживаемая кабелем, зависит от толщины провода и его расстояния, которое должен пройти сигнал по нему.
Другие соображения о кабелях STP:
- Кабель STP может поддерживать различные мегабит/сек на несколько километров и дешевле.
- Обеспечивает скорость или пропускную способность примерно от 10 до 100 Мбит/с.
- Максимальная длина кабеля составляет около 100 метров.
- Затухание меньше, чем у кабеля UTP.
- STP дороже по сравнению с UTP.
- STP содержит заземляющий кабель.
Неэкранированная витая пара (UTP) : Кабель UTP состоит из четырех пар медных проводов с цветовой кодировкой, соединенных вместе и покрытых гибкой пластиковой оболочкой. Из-за скручивания медного провода устраняются электромагнитные помехи от внешних источников.
Кабель с неэкранированной витой парой не содержит каких-либо других дополнительных экранов, таких как сетки или алюминиевая фольга, которые прилагаются навалом. Кабели UTP не имеют экранирования для защиты от электромагнитных и радиопомех.
Кабели UTP в основном используются в компьютерной сети , а также в телекоммуникационном секторе в качестве телефонных проводов и кабелей Ethernet. Он небольшого размера, поэтому прост в установке.
Другие соображения о кабелях UTP:
- Обеспечивает скорость или пропускную способность почти от 10 до 1000 Мбит/с.
- Максимальная длина кабеля составляет около 100 метров.
- UTP имеет большее затухание, чем STP.
- Создает более высокие перекрестные помехи для STP.
- Кабель заземления не требуется.
Витая пара используется в различных областях, например –
- Сеть Ethernet
- Система видеонаблюдения
- Используется в телефонных линиях, которые предлагают каналы передачи голоса и данных.
- Использование в локальных сетях (LAN)
- Линии DSL помогают использовать эти кабели.
- Использование в аналоговой и цифровой передаче
- Также используется в RJ-45
Кабель с витой парой имеет два различных варианта, таких как экранированная витая пара (STP) и неэкранированная витая пара (UTP), и они содержат каждую пару проводов вместе с экраном из алюминиевой фольги для максимальной изоляции.
Сегодня кабель витой пары становится все более популярным, например, неэкранированная витая пара CAT-5e 100 МГц, кабель CAT-6 250 МГц UTP, CAT-6a 500 МГц UTP, CAT-7 600 МГц экранированная пара, поэтому нет .
В чем разница между двумя типами витых пар?Основное различие между ними заключается в том, что STP (экранированная витая пара) представляет собой кабель витой пары, заключенный в экран из фольги или сетки, защищающий кабель от электромагнитных помех. Напротив, UTP (неэкранированная витая пара) представляет собой кабель вместе с проводом, которые скручиваются друг с другом для уменьшения шума и перекрестных помех.
Какие есть примеры кабелей с витой парой?Существует множество примеров использования витой пары, например: цифровая абонентская линия, телефонные линии, локальные сети и т. д.
Каково применение витой пары? Существует множество областей применения, таких как сеть Ethernet, система видеонаблюдения, линии DSL и многое другое.
В основном витая пара используется в различных областях, таких как сеть Ethernet, телефонные линии, линии DSL, системы видеонаблюдения, локальные сети и многое другое.
Подведение итоговВ этой статье мы обсудили подробную информацию о том, что такое кабель витой пары с его схемой, типами, примерами, применением, использованием и многим другим.
Если этот пост полезен для вас, поделитесь им с друзьями, членами семьи или родственниками в социальных сетях, таких как Facebook, Instagram, Linked In, Twitter и других.
Если у вас есть опыт, советы, рекомендации или вопросы по этой проблеме? Вы можете оставить комментарий!
Счастливого обучения!!
Полное руководство по кабелю с витой парой
Витая пара, коаксиальный кабель и оптоволоконный кабель — это три основных типа средств передачи, используемых в локальных сетях (LAN).
Витая пара известна как недорогая, обычно используется в структурированных кабельных системах внутри зданий. В этой статье будет подробно рассказано о кабеле витой пары, в том числе о том, как он работает, о типах кабеля витой пары (STP и UTP), классе CAT и наиболее часто задаваемых вопросах о кабеле витой пары.
Что такое кабель с витой парой?
Витая пара является часто используемой средой передачи в проекте общей кабельной системы. Он состоит из двух медных проводов с изолирующими защитными слоями. Эти два изолированных медных провода скручены вместе, чтобы уменьшить электромагнитное излучение и противостоять внешним помехам. Радиоволна, излучаемая одним из проводов, будет гаситься радиоволной, излучаемой другим проводом.
Схема кабеля витая пара
Кабельная система с витой парой состоит из одной или нескольких медных витых пар. Разные витые пары имеют разную длину витка.
Как правило, длина крутки составляет от 38,1 до 14 см. Длина скручивания соседних пар превышает 12,7 см. Каждый медный провод закручен против часовой стрелки.
По сравнению с другими средствами передачи, такими как оптоволоконный кабель, витая пара имеет ограничения по дальности передачи, ширине канала и скорости передачи данных, но цена относительно низкая.
Типы кабелей с витой парой: UTP и STP
Существует два типа кабелей с витой парой: экранированная витая пара (STP) и неэкранированная витая пара (STP).
UTP и STP
Экранированная витая пара (STP): по сравнению с UTP, STP имеет дополнительный изоляционный слой в виде алюминиевой фольги и медной оплетки.
Преимущества UTP:
• Внешний слой из алюминиевой фольги помогает уменьшить электромагнитное излучение.
• Поддержка более высокой скорости передачи данных и пропускной способности, чем у UTP.
Недостатки UTP:
• Цена относительно выше, чем у UTP.
• Установка сложнее, чем UTP. Подобно коаксиальному кабелю, он должен быть оснащен специальными разъемами, обеспечивающими функцию экранирования, и профессиональными навыками монтажа.
Неэкранированная витая пара (UTP): Без какого-либо металлического экранирующего слоя, покрыта только изолирующей резиной.
Преимущества STP:
• Экономия места без экранирующего слоя и малого диаметра.
• Простая установка благодаря небольшому весу.
• Высокая гибкость, подходит для структурированных универсальных кабельных систем.
• Низкая стоимость.
Недостатки UTP:
• Канал UTP не так безопасен, как канал STP.
• Подходит только для расстояний до 100 метров. Если расстояние превышает 100 м, его необходимо устанавливать секциями.
• Имеет ограниченную полосу пропускания и скорость передачи данных.
Применение UTP и STP:
Кабели с экранированной витой парой (STP) часто используются для высокоэффективной передачи информации. По сравнению с неэкранированной витой парой (UTP) она обеспечивает более высокую производительность передачи. Он часто применяется в среде с большими помехами или имеет жесткие электромагнитные требования.
Кабели с неэкранированной витой парой (UTP) чаще используются в большинстве локальных сетей (LAN) из-за их преимуществ, заключающихся в экономичности, высокой гибкости и простоте установки и обслуживания. Кабель Ethernet с витой парой состоит из витой пары определенной длины и кристалла RJ45.
Кабель витой пары Категория
Категория 1: полоса пропускания 750 кГц, позволяет передавать только голос, не поддерживает передачу данных, в основном использовался в телефонных кабелях до 1980-х годов.
Категория 2: полоса пропускания 1 МГц, позволяет передавать голос и данные со скоростью 4 Мбит/с, в основном используется в сетях Token Ring.
Категория 3: полоса пропускания 16 МГц, описанная в EIA/TIA-568, позволяет передавать голос и данные со скоростью 10 Мбит/с. Типичным приложением является 10BASE-T.
Cat4: полоса пропускания 20 МГц, скорость передачи данных 16 Мбит/с, в основном используется в локальных сетях на основе Token Ring и 10/100BASE-T. Обычно не используется.
Категория 5: полоса пропускания 100 МГц, поддержка скорости передачи данных 100 Мбит/с благодаря повышенной плотности скручивания и высококачественной изолирующей оболочке. Типичное применение — 100BASE-T и 1000BASE-T с радиусом действия до 100 м.
Cat5e: меньшее затухание и перекрестные помехи, чем у Cat5, лучшее отношение сигнал-шум (SNR) и меньшая ошибка задержки, в основном используется в 1000BASE-T.
Cat6: полоса пропускания 250 МГц, поддержка скорости передачи данных 10 Гбит/с, улучшенная производительность при перекрестных помехах и обратных потерях, в основном используется в 1000BASE-T (до 100 м) и 10GBASE-T (до 55 м).
Cat6a: полоса пропускания 500 МГц, поддержка скорости передачи данных 10 Гбит/с, улучшенные перекрестные помехи, в основном используемые в 10GBASE-T, до 100 м.
Категория 7: полоса пропускания 600 МГц, улучшенная защита от электромагнитных помех и перекрестных помех, использование разъемов GG45 или TERA.
Витая пара, категория | Макс. пропускная способность | Скорость передачи данных Mac | Максимальная длина | Заявка |
Категория 1 | 750 кГц | 1 Мбит/с | — | Телефонный кабель |
Категория 2 | 1 МГц | 4 Мбит/с | — | Сеть Token Ring |
Кат3 | 16 МГц | 10 Мбит/с | 100м | Сеть Token Ring , 10BASE-T |
Кат4 | 20 МГц | 16 Мбит/с | 100м | Сеть Token Ring |
Кат5 | 100 МГц | 100 Мбит/с | 100м | 100БАСЭ-Т, 1000БАСЭ-Т |
Кат5е | 100 МГц | 1 Гбит/с | 100м | 1000BASE-T |
Кат6 | 250 МГц | 10 Гбит/с | 100м | 1000BASE-T, 10GBASE-T (55 м) |
Кат6а | 500 МГц | 10 Гбит/с | 100м | 10GBASE-T |
Кат7 | 600 МГц | 10 Гбит/с | 100м | 10GBASE-T |
Часто задаваемые вопросы о кабеле с витой парой
В: Почему в кабелях с витой парой провода скручены?
A: Свитые вместе медные провода помогают уменьшить электромагнитное излучение и противостоять внешним помехам.
Скрученный способ также помогает ограничить помехи от соседних кабелей витой пары, радиоволна, излучаемая одним из проводов, будет подавляться радиоволной, излучаемой соседним проводом.
В: Какие существуют два типа кабелей витой пары?
A: неэкранированная витая пара (UTP) и экранированная витая пара (STP). STP имеет дополнительный изоляционный слой из алюминиевой фольги, а UTP — нет.
В: Для чего используется витая пара?
A: Кабель с витой парой в основном используется для передачи аналоговой голосовой информации и цифровых данных ближнего действия. Сценарии использования медных кабелей с витой парой включают телефонные линии, линии DSL и локальные сети (LAN)
В: Какой разъем используется с кабелем с неэкранированной витой парой (UTP)?
A: разъем RJ45 является стандартным разъемом для неэкранированной витой пары.
