Установка люстры с пультом. Установка и подключение люстры с пультом управления: пошаговая инструкция

Как правильно установить люстру с пультом управления. Какие инструменты понадобятся для монтажа. Как подключить провода люстры с пультом к электросети. Как синхронизировать пульт с люстрой. Какие бывают неисправности и как их устранить.

Что такое люстра с пультом управления и ее преимущества

Люстра с пультом дистанционного управления — это современный осветительный прибор, который позволяет регулировать освещение в комнате без необходимости вставать с места. Основные преимущества таких люстр:

• Удобство использования — можно включать/выключать свет и регулировать яркость, не вставая с дивана
• Энергоэффективность — возможность настройки оптимальной яркости позволяет экономить электроэнергию
• Многофункциональность — большинство моделей имеют несколько режимов освещения и световых эффектов
• Современный дизайн — пульт управления позволяет избавиться от традиционных настенных выключателей
• Удобство монтажа — не требуется прокладка дополнительных проводов для выключателя

Инструменты и материалы для установки люстры с пультом

Для монтажа люстры с дистанционным управлением вам понадобятся следующие инструменты и материалы:

• Отвертка (крестовая и плоская)
• Плоскогубцы
• Изолента
• Индикаторная отвертка
• Мультиметр
• Стремянка или устойчивая табуретка
• Дюбели и саморезы (если требуется крепление к потолку)
• Клеммные колодки для соединения проводов

Пошаговая инструкция по установке люстры с пультом управления

Шаг 1: Подготовка к монтажу

Перед началом установки необходимо выполнить следующие подготовительные действия:

1. Отключите электричество в помещении, где будет устанавливаться люстра
2. Снимите старую люстру или плафон, если они были
3. Проверьте наличие крюка или монтажной планки для крепления новой люстры
4. Убедитесь, что из потолка выходят провода для подключения (как минимум фаза и ноль)

Шаг 2: Монтаж крепления люстры

В зависимости от конструкции люстры, крепление может осуществляться двумя основными способами:

• На крюк — просто подвесьте люстру на крюк, вкрученный в потолок
• На монтажную планку — прикрутите планку к потолку, затем закрепите на ней основание люстры

Шаг 3: Подключение проводов

Теперь необходимо правильно соединить провода люстры с проводкой, выходящей из потолка:

1. Определите фазный и нулевой провода с помощью индикаторной отвертки
2. Соедините фазный провод с коричневым или красным проводом люстры
3. Нулевой провод соедините с синим проводом люстры
4. Если есть заземляющий провод (желто-зеленый), соедините его с аналогичным проводом люстры
5. Все соединения надежно заизолируйте

Настройка и синхронизация пульта управления с люстрой

После подключения люстры необходимо настроить пульт дистанционного управления:

1. Установите батарейки в пульт управления
2. Включите питание люстры
3. Нажмите и удерживайте кнопку синхронизации на пульте (обычно обозначена значком радиоволн)
4. На люстре должен прозвучать звуковой сигнал или мигнуть свет, подтверждающий успешную синхронизацию
5. Проверьте работу всех функций пульта

Возможные проблемы при установке и эксплуатации люстры с пультом

При монтаже и использовании люстры с дистанционным управлением могут возникнуть следующие неисправности:

• Люстра не включается:
  1. Проверьте наличие напряжения в сети
  2. Убедитесь в правильности подключения проводов
  3. Замените батарейки в пульте управления
• Пульт не управляет люстрой:
  1. Выполните повторную синхронизацию пульта с люстрой
  2. Проверьте исправность приемника в люстре
  3. Замените пульт управления
• Люстра мигает или работает нестабильно:
  1. Проверьте надежность всех соединений
  2. Убедитесь в совместимости ламп с диммером люстры
  3. Замените блок управления люстрой

Советы по выбору люстры с пультом управления

При покупке люстры с дистанционным управлением обратите внимание на следующие параметры:

• Мощность и тип ламп — убедитесь, что люстра подходит для вашего помещения
• Функциональность пульта — наличие диммера, переключения режимов, таймера и т.д.
• Дальность действия пульта — особенно важно для больших помещений
• Качество изготовления и надежность крепления — люстра должна быть безопасной
• Дизайн — соответствие интерьеру вашей комнаты

Заключение

Установка люстры с пультом управления — несложный процесс, который можно выполнить самостоятельно, следуя приведенной инструкции. Такая люстра значительно повысит комфорт использования освещения в вашем доме. Главное — соблюдать технику безопасности при работе с электричеством и внимательно следовать инструкции по монтажу.

схема, инструкция и процесс установки

На чтение 9 мин Просмотров 9.1к. Опубликовано 30.03.2021 Обновлено 30.03.2021

Содержание

1. Монтаж и фиксация светодиодной люстры
2. Схема подключения проводов
3. Блок для галогенных ламп
4. Светодиодный блок
5. Как привязать пульт к люстре
6. Проверка и возможные неисправности

Дистанционное управление бытовыми приборами давно и прочно вошло в современный быт. Не вставая с места можно управлять телевизорами, звуковоспроизводящими системами и т.п. Системы «Умный дом» расширили пределы контроля бытовых приборов до максимально возможных. Потолочные люстры теперь также управляются с места.

Монтаж и фиксация светодиодной люстры

Светодиодные люстры с ДУ, как и светильники других типов, крепятся к потолку с помощью штатных устройств для установки, поставляемых в комплекте. В большинстве случаев это планка, которую надо закрепить на перекрытии с помощью дюбелей. Они часто также идут в комплекте. Если их там нет, что характерно для самых дешевых китайских люстр, значит надо приобрести крепеж отдельно.

Крепление люстры на планку.

Отверстия под установку любой светодиодной люстры сверлятся в потолке с помощью дрели, оснащенной сверлами по бетону. Сначала на дюбелях закрепляется планка, потом к ней крепится светильник. Порядок выполнения работ зависит от конструкции люстры и почти всегда описан в инструкции.

Планка, закрепленная на потолочном перекрытии.

Если люстра большая и тяжелая, ее лучше повесить на крюке. В домах старой постройки такие зацепы уже предусмотрены.

Крюк для подвешивания светильников.

Для подвешивания серьезных люстр в более современных домах можно приобрести анкер с крюком. Он разжимается в просверленном отверстии и может выдержать большие нагрузки.

Анкер с крюком для подвеса тяжелых светильников.

Более подробно об способах монтажа читайте: Крепление и установка люстры

Схема подключения проводов

Для подключения любой люстры не обязательно знать ее внутреннее устройство. Подключается люстра с пультом к сети как обычный светильник:

• фазный провод к клемме L;
• нулевой к терминалу N;
• если есть защитный проводник, он подключается к клемме, обозначенной PE или значком заземления.

Схема подключения светильника через одноклавишный выключатель с использованием распредкоробки.

Схема подключения светильника, как «черного ящика», с использованием распредкоробки показана на рисунке. Настенный выключатель освещения – главный. Если его выключить, пульт дистанционного управления никак не будет влиять на работу освещения.

Но знание внутреннего устройства не будет лишним для понимания работы устройства в целом, а также для выполнения, при необходимости, ремонтных работ.

Блок-схема люстры с дистанционным управлением.

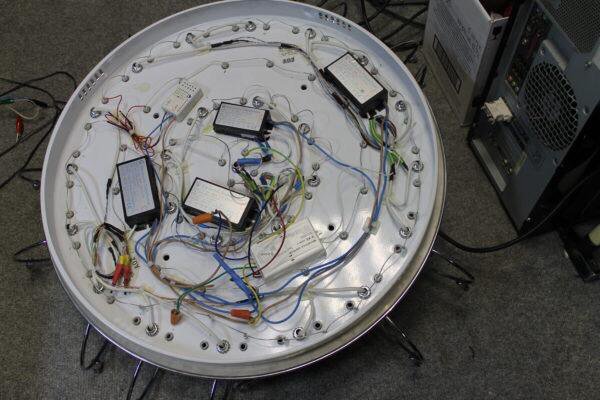

Большинство люстр, регулируемых с пульта содержат модуль дистанционного управления, коммутирующий нагрузки, в качестве которых выступают осветительные приборы. Обычно их 1. .3, могут быть применены обычные лампы накаливания (или их группы), светодиодные или галогенные лампочки.

Модули дистанционного управления могут быть собраны на различной элементной базе и по отличающимся схемам, но блок-схема у большинства из них одинаковая:

1. Приемник служит для приема, усиления и фильтрации сигнала, передаваемого пультом. Инфракрасные каналы связи между передатчиком и приемником, распространенные в бытовой аппаратуре, в люстрах применяются редко из-за высокого уровня тепловых помех, испускаемых светильником. В простых светильниках управление производится по радиоканалу, в продвинутых – по Bluetooth или WI-Fi. Два последних варианта часто используют в сложных устройствах с регулировкой яркости свечения или со световыми эффектами, которые управляются через приложение мобильного гаджета.
2. Дешифратор получает от приемника сформированную последовательность импульсов и «расшифровывает» команду. В зависимости от задания, он формирует сигнал на включение или отключение одной из нагрузок, а в сложных моделях на изменение уровня яркости свечения.
3. Сформированная команда усиливается в силовом блоке. Если не нужна регулировка яркости, нагрузка коммутируется электромагнитным реле. Если надо изменять яркость или цветность, силовой блок представляет собой ШИМ-регулятор с электронными ключами.
4. Источник питания формирует постоянное напряжение для обеспечения всех элементов схемы.

Если нагрузкой являются галогенные или светодиодные лампы, то в люстре будут присутствовать дополнительные устройства управления.

Блок для галогенных ламп

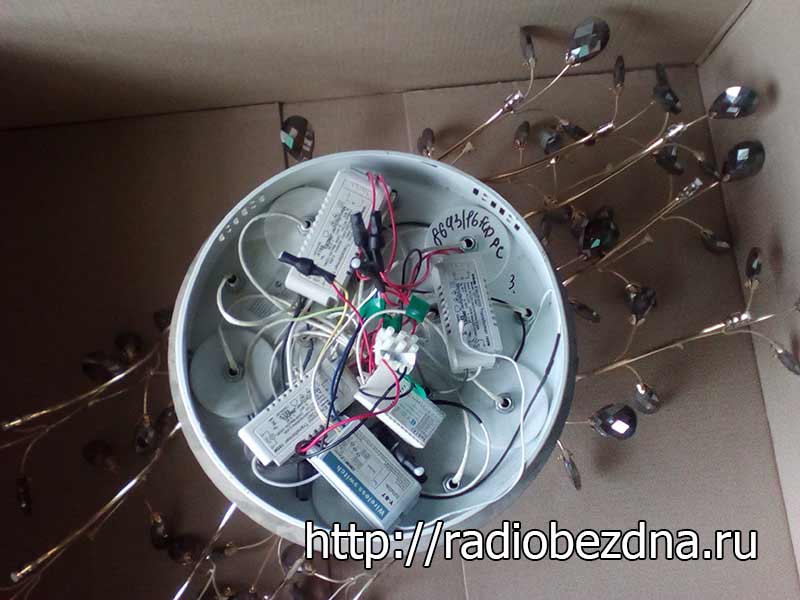

Галогеновые лампы подключаются к сети 220 вольт не напрямую, а через понижающий трансформатор. Сейчас большей частью применяются не обычные трансформаторы с магнитопроводом и двумя обмотками, а электронные трансформаторы. Они работают по другим принципам, поэтому их габариты и вес ниже. При этом также ниже надежность, но выше уровень помех, генерируемых в питающую сеть. Такой трансформатор коммутируется со стороны 220 вольт – там ниже токи при равной мощности, и выше долговечность контактов реле.

Схема управления галогенными лампами.

На подключение люстры к сети 220 вольт наличие галогенных ламп и трансформатора любого типа влияния не оказывает. Надо иметь в виду, что при замене ламп их общая мощность не должна превышать нагрузочную способность трансформатора.

Тип лампы	Напряжение, В	Потребляемая мощность, Вт
Visico ML-075	12	75
NH-JC-20-12-G4-CL		20
Navigator 94 203 MR16		20
G4 JC-220/35/G4 CL 02585 Uniel		35
Elektrostandard G4		20

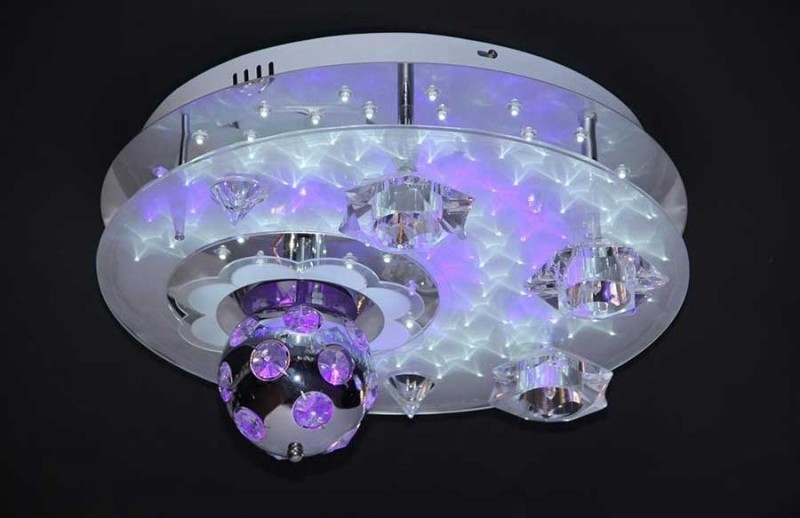

Светодиодный блок

Светодиоды включаются через стабилизатор тока – драйвер. Он снижает напряжение на последовательных и параллельных цепочках светодиодов и стабилизирует ток через них.

Схема управления светодиодными элементами.

В продвинутых моделях, позволяющих управлять не только включением и отключением LED, но и регулированием их яркости и изменением цвета свечения, драйвер объединен с силовым блоком. Ключами служат выходные транзисторы ШИМ-регулятора.

Как привязать пульт к люстре

В некоторых системах дистанционного управления надо привязать пульт к светильнику (синхронизировать). Эту процедуру можно сделать с одним пультом и несколькими светильниками в разных комнатах и управлять ими с помощью единого прибора (правда, придется носить пульт постоянно с собой). Можно попытаться к каждому светильнику в комнате привязать свой пульт и управлять ими независимо. Процедура у разных производителей несколько отличается, но в целом она примерно одинакова:

• подать напряжение на люстру с настенного выключателя;
• выждать несколько секунд, направить на светильник пульт;
• нажать специально выделенную для синхронизации кнопку;
• через несколько секунд светильник выдаст отклик в виде одного или нескольких миганий и перейдет в режим свечения.

ПДУ с кнопкой привязки (Setup).

Кнопка для первичной синхронизации чаще всего имеет маркировку в виде символа радиосигнала, но не обязательно. Это может быть кнопка одного из каналов или просто кнопка включения света. Обычно вся процедура настройки с указанием кнопок расписана в инструкции.

Проверка и возможные неисправности

Если все подключено правильно, а люстра на нажатие кнопок не реагирует, в первую очередь надо проверить наличие и состояние батареек в пульте. При необходимости их надо установить или заменить на свежие. В отличие от инфракрасных пультов, проверить работоспособность радиочастотного прибора с помощью смартфона не получится. Можно попробовать поймать сигнал на радиоприемнике, но у бытовых устройств нет диапазона 433 МГц, не говоря о 2,4 или 5 ГГц (для Bluetooth или Wi-Fi).

Если после замены элементов питания реакция на пульт не появилась, то можно проверить наличие сетевого напряжения на входных клеммах люстры. Если питание есть, то можно предполагать неисправность пульта или приемного модуля.

В ситуации, когда при нажатии на кнопки пульта слышны щелчки электромагнитных реле, но один или несколько светильников (групп светильников) не горит, в первую очередь надо проверить напряжение на соответствующем выходе модуля управления. Если оно сильно отличается от 220 вольт, значит, неисправна контактная группа электромагнитного реле. Если все в порядке, предполагается неисправность светоизлучающего элемента или драйвера (если есть). Если лампочка легкосъемная, ее работоспособность можно проверить заменой на заведомо исправную. Если монтаж жесткий (пайка и т.п.), можно попробовать проверить элемент с помощью мультиметра (светодиод прозванивается как обычный диод в обе стороны). Если здесь все в порядке, надо проверить напряжение на выходе драйвера или понижающего трансформатора — оно не должно сильно отличаться от указанного на корпусе. В случае неисправности модуль надо заменить.

В целом подключение к сети люстры с пультом принципиальных отличий от той же процедуры для обычных светильников не имеет. При внимательном и безошибочном монтаже осветительный прибор начинает работать сразу, хотя некоторым моделям потребуется привязка пульта.

Как подключить люстру с пультом : рекомендации электриков

Сейчас люстры с пультом управления очень популярны, в каждом частном  доме или квартире есть потолочный светильник. Для равномерного распределения света в комнате  люстру располагают, как правило,  в центре потолка помещения. Крепится люстра либо на дюбеля к потолку, либо подвешивается на специальный  крюк. Вот представлены специально  для Вашего внимания  2 наиболее распространенных  метода установки люстры:

• планка устанавливается на потолок, обычно она входит в комплект люстры. Двумя декоративными болтами планка крепится. Потом к потолку подводят провода, устанавливают люстру и хорошо затягивают болты.

Во многих домах есть большое отверстие для установки крюка. Для скрытия этого отверстия, планку помещают таким образом, чтобы в дальнейшем люстра скрыла это  отверстие. Так устанавливаются распространенные недорогие светильники и люстры. Для установки этого оборудования  Вам обязательно  понадобится помощь.

• Тяжелые и объемные люстры устанавливаются другим способом. Такие люстры состоят из 2-х частей: мощное основание с регулирующей аппаратурой и трансформатором и внешняя панель с декоративными электрическими патронами.

Сначала основание люстры крепится к потолку четырьмя дюбелями, выполняется подключение питающих проводов к обмотке первичного трансформатора контактами. Они легко определяются из-за своей характерной  тонкости. Далее внешняя панель устанавливается и укрепляется декоративными болтами к основанию люстры и хорошо закрепляется.

Перед установкой люстры нужно снять с нее хрупкие и легкобьющиеся  предметы, чтобы исключить их поломку и не разбить стеклянные декорации. После установки и подключения люстры ее проверяют во всех режимах ее работы и функциях. Только потом все снятые элементы крепятся обратно на люстру.

Люстра, устанавливаемая на крюк, подключается намного легче. Ее вешают на крюк, присоединяют к ней необходимые провода, маскируют декоративным колпачком соединение проводов и тщательно его закрепляют. Проверяем работоспособность люстры во всех доступных рабочих режимах  и устанавливаем оставшиеся детали.

Содержание

1. Как подключить люстру с пультом
2. Правильное подключение проводов к потолочной люстре
3. Теперь подключаем правильно люстру
4. Подключаем люстру с пультом ДУ

Подключить люстру с пультом в старой квартире намного легче, чем в новостройках. В старых квартирах зачастую уже есть отверстие для крюка, и все необходимые провода уже подведены. В комнате уже установлен двухклавишный выключатель, к которому подведено три провода. Если же выключатель одноклавишный, то подведены только два провода, а третий обычно  изолирован. Тогда у люстры будет лишь один вариант освещения комнаты. Такое подключение обычно используется во всех помещениях квартиры старого образца кроме гостиной.

В советское время почти все люстры работали в трех режимах освещения, эти светильники состояли из 2-х проводов, в каждом из проводов  находилась группа светильников, параллельно подключенных друг с другом. А вот провод, который выходит из люстры,  является общим для других проводов. При появлении напряжения между общим и одним из других проводов, то работают обе группы.

Правильное подключение проводов к потолочной люстре

При наличии одной фазы напряжения, оно появляется между фазой и рабочим нулем. При правильном соединении общий провод люстры подсоединен к рабочему нулю, фаза подается через двойной выключатель на два провода. При неправильном соединении общий провод будет подсоединен к фазе, рабочий ноль через выключатель подается к остальным проводам. В этом случае работать люстра будет, но при замене лампы человека может ударить током даже если выключатель будет выключен.

Необходимо найти общий провод и развести все провода в различные  стороны, и включить выключатель. Теперь отверткой с индикатором проверить каждый провод по отдельности. Если на проводе индикатор не сработает, то это и есть общий. Выключить выключатель и опять проверить, есть ли напряжение. Если соединение произошло безошибочно, то индикатор не загорится ни на одном проводе из трех или четырех.

В случае срабатывания индикатора напряжения  при выключенном и включенном выключателе, можно говорить о том, что провода соединены неправильно. Еще раз проверяем подключение всеми известными Вам вариантами и  способами. Очень удобно использовать при этом специальные приборы для  измерения, к примеру, мультиметр.

Устанавливаем прибор в положение для измерения напряжения, включаем выключатель. Дотрагиваемся прибором до каждого провода по очереди. Два провода отгибаем в стороны, включаем лишь одну клавишу выключателя.

Касаемся щупами прибора третьего провода и по очереди остальных, если при прикосновении к проводу возникает напряжение, то это общий провод. Данный провод помечаем. Для поиска общего провода на люстре измеряем сопротивление между всеми проводами люстры. Провод с наименьшим сопротивлением и будет являться общим.

Теперь подключаем правильно люстру

[reclam]

Обязательно нужно обесточить всю квартиру. Соединяем провода люстры с проводами от выключателя. Если имеется у люстры четвертый провод заземления желтого цвета, то его изолируем. Если подключение прошло правильно, то после выключения люстры она работает.

В квартирах нового типа из потолка выведены четыре провода, четвертый является заземляющим. Его присоединяют к такому же проводу от люстры. В том случае, если из потолка выведены четыре провода одного цвета, то нужно искать провод заземления.

Отключаем вводный автомат, присоединяем к щупу мультиметра провод без изоляции с одной стороны, другой конец нужно намотать на неокрашенную батарею. Прибором измеряем сопротивление на всех четырех проводах поочередно. Если прибор показывает сопротивление, то провод заземляющий.

Подключаем люстру с пультом ДУ

Последним изобретением в области приборов освещения стали потолочные люстры с пультом управления, у таких люстр есть контроллер и несколько светодиодных светильников. Функциональность такой люстры не ограничивается на освещении, она может использоваться в качестве цветомузыки или таймера. Подходящую именно Вам функцию можно выбрать самостоятельно при желании.  В комплекте к такой люстре прилагается пульт дистанционный, иногда и стационарный. Стационарный осуществляет поиск дистанционного  пульта, если он потерялся и нет возможности его найти. Основной пульт крепится на стене в качестве выключателя. А звуковой индикатор на пульте помогает найти потерянный пульт ДУ.

В квартирах старого типа такие люстры устанавливаются и подключаются легче, намного легче, чем в новостройках. Подключать заземление люстры  не нужно, его лишь изолируют. Если выключатель на стене будет всегда включен, то убирать его не обязательно. Для его отключения соединяем на месте выключателя два провода и демонтируем старый выключатель.

Устанавливая люстру со стационарным пультом управления, обязательно  отключаем питание, снимаем выключатель, разводим провода в стороны, противоположные друг другу. Соединяем на потолке общий провод с одним из других проводов, включаем питание. Между соединенными проводами должно быть напряжение. Провода соединяем к клеймам на пульте, третий провод крепим к клейме выхода. Соединение потолочных проводов с люстрой: один провод крепим  к сдвоенному, другой- к одиночному, провода заземления, при наличии, скрепляются между собой.

Такие люстры с пультом дистанционного  управления снабжены специальным  электронным контроллером, он помогает перебирать режимы работы освещения люстры. Контроллеры можно купить отдельно, без люстры, с ними в комплекте  идут дистанционные пульты управления.

Для увеличения количества режимов освещения можно подключить люстру непосредственно через сам  контроллер. Если размер люстры небольшой, то контроллер возможно вмонтировать в потолочное отверстие, дабы сэкономить место и сделать монтирование незаментым.

 И  вот мы научили Вас, как правильно подключить разного вида потолочные люстры, теперь вы можете легко это сделать без помощи специалистов. Запомните  самое главное условие: перед непосредственной работой для обеспечения собственной безопасности необходимо полностью обесточивать помещение. Удачи Вам во всех начинаниях!

Андрей

Задавайте вопросы в комментариях

Задать вопрос

Помогла ли вам статья?

Для начинающих: простое руководство по установке выключателя света с дистанционным управлением — Системы домашней безопасности и системы пожарной сигнализации в Атланте

Простое руководство по установке выключателя света с дистанционным управлением для начинающих

Представьте себе: вы собрались под крышка, температура в самый раз, не слишком холодно, не слишком жарко, и вы нашли самое удобное положение, когда вдруг понимаете, что забыли выключить свет.

Это случается с лучшими из нас. Хорошая новость заключается в том, что с дистанционным управлением освещением вы можете  управляйте своей системой освещения удаленно  почти из любого места, поэтому вам не придется беспокоиться о том, выключите ли вы свет, уходя из дома или офиса.

Выключатель света с дистанционным управлением

Выключатель света с дистанционным управлением — одна из самых популярных систем домашней автоматизации. Одним из его основных преимуществ является то, что он позволяет домовладельцам контролировать интенсивность и работу внутреннего и внешнего освещения дома с помощью дистанционных технологий.

При поиске выключателя света с дистанционным управлением существует множество вариантов, но прежде чем выбрать тот или иной, вам следует определить, какая система управления лучше всего подходит для вашего дома.

Самый простой переключатель позволит вам управлять функциями и интенсивностью освещения, не выходя из дома. В то же время дистанционным выключателем света можно управлять по беспроводной сети со смартфона внутри или снаружи дома.

Как установить дистанционный выключатель света

Это руководство научит вас пяти простым шагам по установке выключателя освещения с дистанционным управлением .

Шаг 1: Отключите питание

Отключите выключатель любого выключателя освещения, где вы планируете установить дистанционную систему освещения. Чтобы убедиться, что выключатели выключены, переворачивайте выключатели до тех пор, пока не погаснет индикатор.

Шаг 2. Подсоедините выключатель

Отвинтите выключатель света, пока не станут видны соединения с электрическим проводом. Отсоедините провода от старого выключателя и аккуратно снимите их. Подключите новый дистанционный переключатель, присоединив к нему электрические провода. Прикрепите компонент к электрической коробке в стене так же, как и к обычному выключателю. Теперь прикрутите накладку.

Шаг 3: Установка приемника

Снимите шар со светильника и отвинтите крепления, удерживающие светильник на потолке. Аккуратно вытащите приспособление. Прочтите системное руководство или схему пульта дистанционного управления и найдите провода, необходимые для подключения к приемнику. Это может показаться непростым, но это всего лишь вопрос подбора правильных цветов.

Шаг 4: Запрограммируйте пульт

Сначала снова включите выключатели. Затем продолжите, включив пульт. Ознакомьтесь с инструкцией и запрограммируйте пульт. Обычно все, что вам нужно сделать, это удерживать кнопку LRN, она начинает мигать.

Шаг 5: Проверка пульта

Убедитесь, что индикатор пульта дистанционного управления работает правильно, включив и выключив его несколько раз. Если система поставляется с диммером, проверьте его мощность и работу.

Если у вас есть вопросы об управлении освещением или о том, как работает дистанционный переключатель освещения, не стесняйтесь обращаться к нам. В Callaway Security вы можете удаленно управлять всем домашним или офисным освещением и двигателями с помощью нашего контроллера.

Ознакомьтесь с нашим предложением уже сегодня!

электрика — Дистанционное управление люстрой

спросил 5 лет, 11 месяцев назад

Изменено 5 лет, 9 месяцев назад

Просмотрено 3к раз

Мой дом был построен в 1833 году. В нашей столовой на потолке старая проводка. Я надеюсь, что смогу протянуть новую проводку, чтобы повесить люстру над обеденным столом. Вот в чем проблема. Я хочу использовать выключатель на стене (который управляет розеткой) для управления, но не разрывая мои стены на части. Есть ли способ превратить люстру в дистанционно управляемый свет?

• электрика
• проводка
• освещение
• выключатель
• светильник

2

Для этой цели можно использовать беспроводной выключатель потолочного вентилятора. У меня также есть старый дом с оштукатуренными стенами и потолком, который я не хочу трогать. Единственное, что мне было нужно, это питание для потолочного светильника.

Пульт дистанционного управления состоит из 2 основных частей. К светильнику прикреплен небольшой релейный блок, а к стене можно прикрепить беспроводной пульт дистанционного управления. Все, что вам нужно сделать, это подключить реле к светильнику, и все готово.
