Тл072: Серия tl072 (STMicroelectronics)

Содержание

TL072 — 2х канальный, малошумящий операционный усилитель с входным каскадом на полевых транзисторах — DataSheet

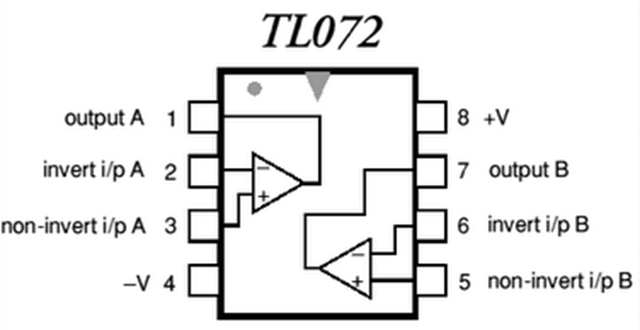

TL072 — Расположение выводов для корпуса SO-8 (Вид сверху)
  1. — Выход 1
  2. — Инвертирующий вход 1
  3. — Неинвертирующий вход 1
  4. — VCC — (Минус питания)
  5. — Неинвертирующий вход 2
  6. — Инвертирующий вход 2
  7. — Выход 2
  8. — VCC + (Плюс питания)

Особенности

  • Широкий диапазон синфазного (до VCC + ) и дифференциального напряжения
  • Низкий ток смещения на входе и ток смещения нуля
  • Низкий уровень шумов en = 15 нВ/√Гц (тип.)
  • Зашита от короткого замыкания на выходе
  • Входной каскад на полевых транзисторах с высоким входным сопротивлением
  • Низкие гармонические искажения: 0,01 % (тип.)
  • Внутренняя частотная компенсация
  • Работа без эффекта «защелкивания»
  • Высокая скорость нарастания: 16 В/мкс (тип.)

Сопутствующие серии

  • См. TL071 для версии с одним операционным усилителем
  • См. TL074 для версии с четырьмя операционными усилителями

Описание

TL072, TL072A и TL072B — это высокоскоростные сдвоенные операционные усилители с входом на полевых транзисторах, включающие хорошо согласованные высоковольтные полевые транзисторы и биполярные транзисторы в монолитной интегральной схеме.

Устройства характеризуются высокими скоростями нарастания, низким входным смещением и током смещения, а также низкими температурными коэффициентами напряжения смещения.


1 Внутренняя принципиальная схема

Рисунок 1: Принципиальная схема

Абсолютные максимальные значения и условия эксплуатации

ОбозначениеПараметрTL072I, Al, Bl TL072C, AC, BCЕд. Изм.
VccНапряжение питания (1)±18В
Vin
Входное напряжение (2)±15В
VidДифференциальное входное напряжение (3)±30В
RthjaТепловое сопротивление кристалл — окружающая среда, для корпуса SO8 (4)125°C/Вт
RthjcТепловое сопротивление кристалл — корпус, для корпуса SO8 (4)40°C/Вт
 Длительность короткого замыкания на выходе (5)Бесконечно
Tstg
Температура хранения
от -65 до +150°C
ESDHBM: Модель человеческого тела(6)
MM: Модель машины(7)
CDM: Модель зарядного устройства(8)
1
200
1.5
кВ
Таблица 1. Абсолютные максимальные значения

Примечания:

(1) Все значения напряжения, за исключением дифференциального напряжения, измеряются относительно нулевого опорного уровня (земли) питающих напряжений, где нулевой опорный уровень является средней точкой между VCC+ и VCC-.

(2) Величина входного напряжения никогда не должна превышать величину напряжения питания или 15 вольт, в зависимости от того, что меньше.

(3)Дифференциальные напряжения представляют собой напряжения между неинвертирующими входами и инвертирующими.

(4) Короткое замыкание может вызвать чрезмерный нагрев. Одновременные короткие замыкания на всех усилителях могут привести к разрушению устройства.

(5) Выход может быть закорочен на землю или на любой источник питания. Температура и/или напряжение питания должны быть ограничены, чтобы гарантировать, что номинальное значение рассеиваемой мощности не будет превышено.

(6) Модель человеческого тела: конденсатор 100 пФ разряжается через резистор 1,5 кОм между двумя выводами устройства. Это делается для всех пар комбинаций выводов с другими выводами.

(7) Модель машины: конденсатор емкостью 200 пФ заряжается до заданного напряжения, затем разряжается непосредственно между двумя выводами устройства без внешнего последовательного резистора (внутренний резистор < 5 Вт). Это делается для всех пар комбинаций выводов с другими выводами.

(8) Модель зарядного устройства: все контакты плюс корпус заряжаются вместе до указанного напряжения, а затем разряжаются непосредственно на землю.

ОбозначениеПараметрTL072I, Al, BlTL072C, AC, BCЕд. изм.
VccНапряжение питанияот 6 до 36от 6 до 36В
ToperДиапазон рабочих температур окружающего воздухаот -40 до+125от 0 до +70°C
Таблица 2. Условия эксплуатации

3 Электрические характеристики

Таблица 3: Электрические характеристики при VCC = ±15 В, Tamb = +25 °C (если не указано иное).

Обозначение

Параметр

TL072I, AC. Al, BC. Bl

TL072C

Ед. Изм.

Мин.

Тип.

Макс.

Мин.

Тип.

Макс.

Vio

Входное напряжение смещения (Rs = 50 Ом) Tamb = +25 °C

TL072



3

10



3

10

мВ

TL072A



3

6



TL072B



1

3



Входное напряжение смещения (R

s = 50 Ом) Tmin ≤ Tamb ≤ Tmax

TL072



13



13

TL072A



7



TL072B



5



ΔVio/ΔT

Дрейф напряжения смещения на входе



10



10



мкВ/°C

lio

Разность входных токов, Tamb = +25 °C (1)



5

100



5

100

пA

Разность входных токов, Tmin ≤ Tamb ≤ Tmax



4




10

нA

lib

Входной ток смещения, Tamb = +25 °C (1)



20

200



20

200

пA

Входной ток смещения, Tmin ≤ Tamb ≤ Tmax



20



20

нA

Avd

Статический коэффициент усиления при большом сигнале (RL = 2 кОм, VO = ±10 В), Tamb = +25 °C

50

200



25

200



В/мВ

Статический коэффициент усиления при большом сигнале (RL = 2 кОм, VO = ±10 В), Tmin ≤ Tamb ≤ Tmax

25



15



SVR

Коэффициент подавления пульсаций напряжения питания (RS = 50 Ом), Tamb = +25 °C

80

86



70

86



дБ

Коэффициент подавления пульсаций напряжения питания (RS = 50 Ом), Tmin ≤ Tamb ≤ Tmax

80



70



Icc

Потребляемый ток, без нагрузки, Tamb = +25 °C



1,4

2,5



1,4

2,5

мА

Потребляемый ток, без нагрузки, Tmin ≤ Tamb ≤ Tmax




2,5



2,5

Vicm

Диапазон входных напряжений

±11

от -12 до +15



±11

от -12 до +15



В

CMR

Коэффициент ослабления синфазного сигнала (RS = 50 Ом), Tamb = +25 °C

80

86



70

86



дБ

Коэффициент ослабления синфазного сигнала (RS = 50 Ом), Tmin ≤ Tamb ≤ Tmax

80



70



Ios

Output short-circuit current, Tamb = +25 °C

10

40

60

10

40

60

мA

Ток короткого замыкания на выходе, Tmin ≤ Tamb ≤ Tmax

10



60

10



60

±Vopp

Размах выходного напряжения, Tamb = +25 °C

RL = 2 кОм

10

12



10

12



В

RL = 10 кОм

12

13,5



12

13,5



Размах выходного напряжения, Tmin ≤ Tamb ≤ Tmax

RL = 2 кОм

10



10



RL = 10 кОм

12



12


Электрические характеристики (продолжение табл. 3)
Обозначение Параметр TL072I, AC, Al, BC, Bl TL072C Ед. Изм.
Мин. Тип. Макс. Мин. Тип. Макс.
SR Скорость нарастания, Vin = 10 В, RL = 2 кОм, CL = 100 пФ, единичное усиление 8 16   8 16   В/мкс
tr Время нарастания, Vin = 20 мВ, RL = 2 кОм, CL = 100 пФ, единичное усиление   0,1     0,1   мкс
Kov Перерегулирование, Vin = 20 мВ, RL = 2 кОм, CL = 100 пФ, единичное усиление   10     10   %
GBP Добротность усилителя, Vin = 10 мВ, RL = 2 кОм, CL = 100 пФ, F= 100 кГц 2,5 4   2,5 4   мГц
Ri Входное сопротивление   1012     1012   Ом
THD Суммарный коэффициент гармоник, F= 1 кГц, RL = 2 кОм, CL = 100 пФ, Av = 20 дБ, Vo = 2 Vpp   0,01     0,01   %
en

Эквивалентное напряжение шумов,

приведенное ко входу, Rs = 100 Ом, F= 1 кГЦ

  15     15   нВ/√Hz
∅m Запас по фазе   45     45   градусов
V01/V02 Разделение каналов, Av = 100   120     120   дБ

Примечания:

(1)Входные токи смещения представляют собой токи утечки перехода, которые примерно удваиваются при повышении температуры перехода на каждые 10 °C.

4 Информация об измерении параметров

Рисунок 18: Повторитель напряженияРисунок 19: Инвертирующий усилитель с коэффициентом усиления 10

5 Типовая схема применения

Рисунок 20: Квадратурный генератор на 100 кГц
  1. Значения резисторов на рис. 20 можно настроить для симметричного выхода.

6 Чертеж для корпуса SO-8

Рисунок 21: Чертеж корпуса SO8
Таблица 4: Размеры для корпуса SO8
Ref. Габаритные размеры
Миллиметры Дюймы
Мин. Тип. Макс. Мин. Тип. Макс.
A     1,75     0,069
A1 0,10   0,25 0,004   0,010
A2 1,25     0,049
b 0,28   0,48 0,011   0,019
c 0,17   0,23 0,007   0,010
D 4,80 4,90 5,00 0,189 0,193 0,197
E 5,80 6,00 6,20 0,228 0,236 0,244
E1 3,80 3,90 4,00 0,150 0,154 0,157
e   1,27     0,050
h 0,25   0,50 0,010   0,020
L 0,40   1,27 0,016   0,050
к
ccc     0,10     0,004



7 Информация для заказа

Таблица 5: Коды заказов
Код заказа Температурный диапазон Корпус Упаковка Маркировка
TL072IDT -40 °C, +125 °C SO8 Лента и катушка 0721
TL072AIDT 072AI
TL072BIDT 072BI
TL072CDT 0 °C, +70 °C 072C
TL072ACDT 072AC
TL072BCDT 072BC
TL072IYDT (1) -40 °C, +125 °C SO8 (автомобили) 072IY
TL072AIYDT (1) 072AIY
TL072BIYDT (1) 072BIY

(1)Квалифицированы и охарактеризованы в соответствии с AEC Q100 и Q003 или эквивалентными, расширенный отбор в соответствии с AEC Q001 и Q002 или эквивалентными.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Предусилитель с регулировкой тембра на TL072

Данный предусилитель с регулировкой тембра идеально подходит для построения, например, усилителя мощности, многоканального микшера или аудио системы. Благодаря использованию малошумящей интегральной схемы он характеризуется очень хорошими акустическими параметрами. Преимуществом является высокая динамика и низкие искажения.

Особенности предусилителя с регулировкой тембра

  • регулировка высоких и низких частот
  • четыре входа
  • динамика около 90 дБ
  • возможность работы в качестве микрофонного усилителя
  • питание 8…24 В постоянного тока

Описание схемы предусилителя с термоблоком

Благодаря использованию малошумящего интегрального операционного усилителя (TL072) модуль имеет очень хорошие параметры — высокую динамику и очень низкие искажения. Он может питаться напряжением в диапазоне 8…24 В. Благодаря четырем входам идеально подходит для построения четырехканального микшера. После дополнения вторым идентичным каналом система будет хорошо работать в стереосистемах.

Первый каскад — усилитель U1А. Основным входом является точка, отмеченная буквой А. В базовой конфигурации элементы С10 и R11-R14 не используются. Тогда схема U1A работает в конфигурации неинвертирующего усилителя. Его коэффициент усиления определяется соотношением резисторов R3 и R2:

G=1+R3/R2

В базовой версии этот каскад имеет коэффициент усиления 1, т.е. он является лишь буфером для следующей за ним системы контроллера. Усиление, однако, можно изменить по мере необходимости в пределах 1-100, используя соответствующие сопротивление резисторов R2 и R3.

Усиленный сигнал с выхода усилителя U1A поступает на систему активной регулировки тембра, построенной на U1B и потенциометрах P1 и P2. Элементы R4, R5, R6, P1 и C5 работают в ветке регулировки баса. Элементы Р2 и С8 работают в ветви управления ВЧ.

Блок питания 0…30В/3A

Набор для сборки регулируемого блока питания…

Принцип работы регулятора очень прост: операционный усилитель U1B здесь инвертирующий. При значениях элементов, приведенных на схеме, остаточное усиление равно 1. Конденсатор С7 очень полезен, так как уменьшает диапазон регулировки усиления самых низких тонов. На практике важно, чтобы они не были чрезмерно усилены, потому что они могут вызвать увеличение искажений и шума. Резистор R10 добавлен из-за возможности самовозбуждения.

Выход модуля – точка С. Благодаря использованию разделительных конденсаторов С9 и С11, нет проблем с постоянным напряжением на входе и выходе. Модуль в базовой версии рассчитан на питание одним напряжением в диапазоне 8-24В. Во многих случаях его можно запитать тем же напряжением, что и усилитель мощности, но во избежание роста искажений и самовозбуждения следует использовать дополнительную фильтрацию источника питания.

Если вы хотите использовать описанный модуль для сборки высококачественных микшеров и усилителей, вам следует адаптировать его к симметричному питанию. Затем вы должны припаять конденсаторы C1 и C3 к точкам, отмеченным X, вместо точек Y; не устанавливайте элементы R7, R8, R9 и C10. Конденсатор С11 необходимо заменить перемычкой. Однако элементы С9 и R1 удалять не следует, так как имеющиеся перекосы напряжений предыдущих каскадов могут привести к некорректной работе операционного усилителя U1.

Модуль также может работать как четырехканальный микшер, т.е. объединитель сигналов. Для этого предусмотрены дополнительные входы B1…B4. Резисторы R11 — R14 номиналом 10…100к следует установить в модуле микшера. Элементы С9, R2 можно не устанавливать, а R1 можно заменить перемычкой. Резистор R3 выбирает коэффициент усиления микшера.

Обычно коэффициент усиления равен 1, поэтому резистор R3 обычно имеет то же значение, что и каждый из резисторов R11-R14. Однако значение R3 (или шаг усиления) может варьироваться в широком диапазоне от нуля до 220k. В некоторых приложениях, таких как каскад микшера, диапазон регулировки слишком широк. Его можно уменьшить, заменив C5, C6 и C8. Такие изменения следует проводить и оценивать на слух только после проверки работы системы при значениях элементов, приведенных на схеме.

Скачать рисунок печатной платы (99,9 KiB, скачано: 71)

Нужна помощь в создании схемы предусилителя TL072

У меня есть проигрыватель магнитолы Magnavox начала 70-х годов, к которому я хочу подключить свой смартфон, чтобы использовать его в качестве внешнего динамика. Я подключаю к входу Tape In, который является кабелем RCA. Если я вхожу прямо, громкость слишком низкая — мне нужно провернуть телефон и консоль, чтобы получить приличный уровень. Я заподозрил несоответствие импеданса и попросил совета по субреддиту VintageAudio. Я получил этот ответ:

«The output of the phone is probably a modern «line out» level of 150mV. The output of the tuner circuit is more likely around 1-2v. The function switch in equipment of this era is almost ubiquitously a literal switch with no additional amplification adaptations between the various input selections. Also, the output of the phone is likely 8 ohm for headsets, vs. 47k ohm the input expects. You’re correct that this would be an impedance mismatch. What I’ve done in these cases is build a small preamp module using a TL072 dual-channel opamp. They’re less than a buck each and I just use the simple preamp circuit provided by the manufacturer in the data sheets for the IC. Hang a half dozen capacitors and resistors off that 8-pin chip, feed it 12V and it can take care of all the level and impedance mismatches like magic.»

Поэтому я купил TL072 и решил построить схему «усилителя переменного тока», которая указана в техническом описании (схема показана ниже). У меня есть все необходимые части, но у меня есть несколько вопросов, потому что я абсолютный нуб, когда дело доходит до построения схем:

1.) Это на самом деле правильная схема (или правильная схема), которая будет делать то, что я хочу? Если нет, есть ли лучшая или более простая схема, которая будет достигать той же цели? 2.) Обратите внимание на линию, на которую указывает красная стрелка. С чем это связано? Все остальные выводы на микросхеме помечены (VCC +, N1, OUT и т. Д.), Но я не понимаю, к чему эта линия, которая подключена к земле, должна подключаться на IC. 3.) Я предполагаю, что я подключу IN + и IN- к мини-разъему, к которому я собираюсь подключить свой телефон. А на выходе я бы подключил OUT к одному из выводов L / R кабеля RCA, а землю к другому выводу RCA. Эти предположения верны? Я думаю, я пытаюсь выяснить, как один выход подключается к стерео Tape In. Пожалуйста, просветите меня. 🙂 Р>



Винил — корректор на микросхеме TL072 (версия 2.1, финальная) — DIY RIAA preamplifier

Вот, наконец и подоспела финальная версия винил-корректора RIAA для звукоснимателя типа ММ на микросхеме TL072. На основе удачной (хоть и временной) конструкции а так же учитывая очень неоднозначный результат предусилителя — корректора №2 родилась эта версия, которая на ближайшее время  будет у меня основной.

В основе я положил схему RIAA корректора на микросхеме TL072 с однополярным питанием с незначительными изменениями.

DIY RIAA amplifier-phonecorrector on TL072 chip.

Я избавился от электролитических конденсаторов на входе и выходе усилителя а так же установил на плату переключатель, позволяющий подключать конденсатор C3, тем самым получая небольшой подъём в области высоких частот выше 10 кГц. На частоте 20кГц величина подъёма составляет порядка 4 дб.

Коэффициент усиления этого корректора намерено снижен на 4 дб относительно стандартной RIAA характеристики усиления. Выходного сигнала достаточно для работы с любым усилителем низкой частоты.

По результатам симуляции в Microcap амплитудно-частотная характеристика выглядит так:

Красный график — стандартная RIAA характеристика , синий график — с дополнительным корректирующим конденсатором

Печатная плата устройства получилась следующей:

Скачать чертёж печатной платы для Sprint Layout можно по ссылке.

Резисторы R4 и R8 составлены из 2-х последовательно соединённых резисторов. Сделано это, чтобы удобно было подобрать идентичные пары для 2-х каналов усилителя. С той же целью на месте С8 предусмотрена возможность установки 3-х конденсаторов (3 по 1000 пф параллельно). Я у себя подобрал 2 по 1500 пф. Так же я предусмотрел 2 разных разъёма для подключения питания. Мне так удобнее.

Внешний вид получившегося усилителя (размеры его определились из имевшегося в распоряжении алюминиевого корпуса от старого преобразователя (отсюда и надписи на панели с разъёмами.)):

И устройство в корпусе (рядом — первая версия, так сказать младший брат)

А теперь результаты сравнительного прослушивания (если злобные правообладатели не забанят этот ролик на ютюбе)

На этом ролике:

00:00:10 — 00:01:25 Scorpions — стандартная RIAA характеристика.

00:01:25 — 00:02:00 Scorpions — воспроизведение с дополнительным корректирующим конденсатором.

Слева — спектр полной композиции при стандартной RIAA характеристике. Справа — с дополнительным корректирующим конденсатором.

00:02:00 — 00:03:32 Belinda Carlisle — стандартная RIAA характеристика.

00:03:32 — 00:04:45 Belinda Carlisle — воспроизведение с дополнительным корректирующим конденсатором.

Слева — спектр полной композиции при стандартной RIAA характеристике. Справа — с дополнительным корректирующим конденсатором.

00:04:45 — 00:05:51 Eddie Calvert — стандартная RIAA характеристика.

00:05:51 — END Eddie Calvert — воспроизведение с дополнительным корректирующим конденсатором.

Слева — спектр полной композиции при стандартной RIAA характеристике. Справа — с дополнительным корректирующим конденсатором.

P.S. По просьбе читателя подписал элементы на печатной плате. На самом деле плата разводилась после подбора номиналов элементов под размеры имеющихся у меня деталей.

О номиналах составных элементов писал выше.

На данный момент после долгого прослушивания использую с подключённым корректирующим конденсатором.

Понравилось это:

Нравится Загрузка…

Похожее



TL072 — входы JFET, малый входной ток смещения , Индия, Индонезия, Ирак, Япония, Иордания, Казахстан, Кувейт, Кыргызстан, Лаос, Малайзия, Мальдивы, Монголия, Непал, Оман, Пакистан, Филиппины, Катар, Российская Федерация, Саудовская Аравия, Сингапур, Южная Корея, Шри-Ланка, Тайвань , Таджикистан, Таиланд, Туркменистан, Объединенные Арабские Эмираты, Узбекистан, Вьетнам, Йемен, Албания, Андорра, Армения, Австрия, Азербайджан, Беларусь, Бельгия, Босния и Герцеговина, Болгария, Хорватия, Кипр, Чехия, Дания, Эстония, Финляндия, Франция, Грузия, Германия, Греция, Венгрия, Исландия, Ирландия, Израиль, Италия, Латвия, Лихтенштейн, Литва, Люксембург, Македония, Мальта, Молдова, Монако, Черногория, Нидерланды, Норвегия, Польша, Португалия, Румыния, Сан-Марино, Сербия , Словакия, Словения, Испания, Швеция, Швейцария, Турция, Украина, Великобритания, Ватикан, Алжир, Ангола, Бенин, Ботсвана, Буркина, Бурунди, Камеро на Кабо-Верде, Центральноафриканской Республике, Чаде, Коморских островах, Демократической Республике Конго, Джибути, Египте, Экваториальной Гвинее, Эритрее, Эфиопии, Габоне, Гамбии, Гане, Гвинее, Гвинее-Бисау, Кот-д’Ивуаре, Кении, Лесото, Либерии, Ливия, Мадагаскар, Малави, Мали, Мавритания, Маврикий, Марокко, Мозамбик, Намибия, Нигер, Нигерия, Руанда, Сан-Томе и Принсипи, Сенегал, Сейшельские острова, Сьерра-Леоне, Сомали, Южная Африка, Свазиленд, Танзания, Того, Тунис, Уганда , Замбия, Зимбабве, Антигуа и Барбуда, Багамы, Барбадос, Белиз, Канада, Коста-Рика, Доминика, Доминиканская Республика, Сальвадор, Гренада, Гватемала, Гаити, Гондурас, Ямайка, Мексика, Никарагуа, Панама, Сент-Китс и Невис, Сент-Китс и Невис Люсия, Сент-Винсент и Гренадины, Тринидад и Тобаго, США, Аргентина, Боливия, Бразилия, Чили, Колумбия, Эквадор, Гайана, Парагвай, Перу, Суринам, Уругвай, Венесуэла, Австралия, Фиджи, Кирибати, Маршалловы острова, Микронезия, Науру, Новая Зеландия, Палау, Папуа-Новая Гвинея, Самоа, Соломоновы острова, Тонга, Тувалу, Вануату

ST-OPAMPS-APP

Active

Оперативный усилитель и компараторное приложение для смартфонов и таблеток

Симуляторы ST ST-OPAMPS-APP

Описание:

Оперативный усилитель и приложение для компаратора для смартфонов и таблеток

TL072 Низкий уровень шума JFET Dual OP -Усилитель

TL072 Low Noise JFET Dual Op-Amp имеет входы JFET (для высокого входного импеданса) в сочетании с биполярными выходными каскадами, интегрированными на одном монолитном кристалле.ИС может работать в различных условиях, в широком диапазоне рабочих напряжений и обладает возможностью прямого взаимодействия почти со всеми устройствами PMOS, CMOS и NMOS. Кроме того, микросхема предлагает широкий набор функций, таких как высокая помехозащищенность, защита от электростатических разрядов/снижение электростатического разряда и исключительно низкое рассеивание мощности.

Операционный усилитель

Операционные усилители

в основном представляют собой устройства усиления напряжения, предназначенные для использования с такими компонентами, как конденсаторы и резисторы.Они служат основной частью любого аналогового устройства. Компоненты обратной связи, такие как конденсаторы и резисторы, используются для определения работы усилителя. Усилитель может выполнять множество различных операций (резистивных, емкостных или и тех, и других), что дало ему название Операционный усилитель. Операционные усилители — это линейные устройства, которые идеально подходят для усиления постоянного тока и часто используются для обработки сигналов, фильтрации или других математических операций

.

TL072 Распиновка

Конфигурация контактов TL072

PIN-код № PIN-код PIN-код
1 OUT 1 Вывод усилителя 1
2 Inv-Input 1 Инвертирующий ввод усилителя 1
3 NONV-INPUT 1 NONVING IVIVER Ввод усилителя 1
4
4 VCC- Отрицательное напряжение подачи
5 Неинверсивный 2 Ввод усилителя 2
6 Inv-Input 2 Инвертирующий ввод усилителя 2 1
7 Out 2 Вывод усилителя 2
8 VCC + положительное напряжение питания

TL072 Характеристики

0003% Тип.
  • Высокое входное сопротивление
  • Входной каскад JFET
  • Внутренняя частотная компенсация
  • Работа без защелок
  • Высокая скорость нарастания . . . 13 В/мкс Тип
  • Применение

    • Беспроводная связь
    • Широкополосная связь
    • Автомобильная промышленность
    • Видео и обработка изображений
    • Телефония
    • Цифровое управление
    • Оптическая сеть
    • Военная техника
    9013

    Вы можете загрузить это техническое описание для TL072 Low Noise JFET Dual Op-Amp по приведенной ниже ссылке:

    См. также: OP4131 Операционный усилитель общего назначения с полевым транзистором и входом — техническое описание | Инструментальный операционный усилитель LM725 — техническое описание | TL054 Enhanced JFET Input Quad Op-Amp — техническое описание

    Bare Die Описание продукта: tl072 — Die Devices | Вафли | Кости

    Настройка светофора для минимального количества заказа указывает на следующее:
    • Зеленый: доступен со склада или с низким заводским MOQ.
    • Янтарный: доступен по заводскому заказу с MOQ.
    • Красный: может применяться высокий заводской минимальный объем заказа, Пожалуйста спросите для деталей.
    Настройка светофора для высокой надежности указывает на следующее:
    • Зеленый: этот голый кристалл предназначен и протестирован для использования в приложениях с высокой надежностью.
    • Янтарный: эта голая матрица может соответствовать более высоким спецификациям надежности с дополнительными испытаниями и квалификацией, Пожалуйста спросите для деталей.
    • Красный: этот голый кристалл не указан и не разработан специально для использования в приложениях с высокой надежностью.
    Настройка светофора для Space Grade указывает на следующее:
    • Зеленый: этот голый кристалл подходит для использования в космосе или имеет квалификационные данные космического уровня. пожалуйста, спросите подробности.
    • Янтарный: этот голый кристалл может быть указан для космических приложений с дополнительными испытаниями и квалификацией, пожалуйста, спросите подробности.
    • Красный: пригодность этого голого кристалла для космических приложений неизвестна и требует дополнительной квалификации. Пожалуйста спросите для деталей.

    TL072 Распиновка, функции, приложения и другая полезная информация

    TL072 — это микросхема двойного операционного усилителя со многими хорошими функциями, в этой статье мы собираемся обсудить распиновку TL072, функции, приложения и другую полезную информацию об этой звуковой микросхеме.



    TL072 IC Особенности / Технические характеристики:

    • Схема с низким уровнем шума и искажений
    • Низкое потребление тока
    • Защита от короткого замыкания на выходе
    • JFET вход
    • Без фиксатора
    • Быстрая скорость нарастания
    • Двойные операционные усилители в одном корпусе
    • Широкий диапазон рабочего напряжения от 6 В до 36 В
    • Очень низкие гармонические искажения
    • Ток покоя равен только 1.от 4 мА до 2,5 мА
    • Недорогой и надежный
    • Выходной ток 10 мА



    TL072 Описание:

    TL072 — очень популярная микросхема операционного усилителя, доступная в 8-выводном корпусе и других корпусах. Внутренняя схема IC содержит два отдельных операционных усилителя, которые могут работать как с одинарным, так и с двойным питанием. Существуют также одиночные и счетверенные версии этой микросхемы: TL071, и TL074. Одиночная версия (TL071) содержит один операционный усилитель, в то время как четырехъядерная версия содержит четыре отдельных операционных усилителя внутри, из-за чего корпус отличается и содержит 14 контактов.

    Входной каскад TL072 содержит транзисторы JFET, которые обеспечивают более низкий уровень шума по сравнению с транзисторами BJT. Оба операционных усилителя микросхемы имеют очень низкое потребление тока, и каждый операционный усилитель обычно потребляет всего 1,4 мА.

    Микросхема также не содержит гармонических искажений (THD), что также полезно, если вы создаете схему предусилителя звука любого типа с помощью этой микросхемы. Низкий уровень шума и гармоник в сочетании с другими функциями делает эту ИС идеальной для использования в высокоточных приложениях.



    Применение:

    Аудио предусилители

    Инверторы

    Солнечные установки

    ИБП

    Осциллографы



    Сменные, эквивалентные или альтернативные ИС / номера деталей:

    Эквивалентные микросхемы, которые мы здесь упоминаем, в некоторых случаях не будут точной альтернативой TL072, но в некоторых приложениях они будут работать хорошо, а в некоторых — нет. Таким образом, требуется некоторое экспериментирование, чтобы найти, какая эквивалентная ИС работает хорошо.Эквивалентные микросхемы: Ne5532, TL1971 и LM358. Однако одинарная и счетверенная версии этой ИС также работают аналогично TL072 и могут использоваться, если TL072 недоступен.



    Цепь приложения:

    На рисунке ниже показана схема предусилителя звука с использованием TL072 и нескольких других компонентов. Как упоминалось выше, TL072 содержит два отдельных операционных усилителя, но здесь мы использовали только один операционный усилитель. Рабочее напряжение схемы 9В постоянного тока.

    Как безопасно длительно работать в цепи:

    Чтобы обеспечить длительный срок службы TL072, не подавайте напряжение более 36 В, не подключайте нагрузку более 10 мА, предохраняйте микросхему от короткого замыкания и всегда проверяйте соединения перед подачей питания на микросхему. Всегда храните при температуре выше -65 градусов по Цельсию и ниже +150 градусов по Цельсию.



    Технический паспорт:

    Чтобы загрузить техническое описание, просто скопируйте и вставьте ссылку ниже в адресную строку браузера.

    https://cdn.datasheetspdf.com/pdf-down/T/L/0/TL072_STMicroelectronics.pdf

    Техническое описание

    TL072 — малошумящие двойные операционные усилители JFET

    EL5210 : Двойной. Операционные усилители ввода-вывода с частотой 25 МГц. Полоса пропускания 30 МГц -3 дБ Напряжение питания до 16,5 В Низкий ток питания (на усилитель) = 2,5 мА Высокая скорость нарастания = 33 В/с Стабильное усиление с единичным усилением Возможности входа, превышающие диапазон входных сигналов Колебание выходного напряжения между уровнями напряжения питания Доступен как в стандартном, так и в компактном исполнении пакеты с мелким шагом EL5210C и EL5410C — маломощные высоковольтные усилители с шиной ввода-вывода.EL5210C.

    ELH0041 : Одноместный. Операционный усилитель мощности 0,1 А. Высокий выходной ток 200 мА Отличное усиление без обратной связи 106 дБ Низкое напряжение смещения 1 мВ Широкая полоса пропускания по полной мощности 20 кГц Высокая скорость нарастания мс Устройства стандарта MIL-STD-883 100% производства SA ELH0041 — это операционные усилители общего назначения, способные обеспечивать большие выходные токи обычно не связанный с обычными операционными усилителями на ИС, ELH0041 выдает ток.

    GS9025 : Последовательный цифровой приемник Genlinx(tm)ii.ПРЕДВАРИТЕЛЬНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Совместимость с SMPTE 259M Работает на скорости до 540 Мбит/с Автоматическая коррекция кабеля (обычно более 350 м высококачественного кабеля при скорости 270 Мбит/с) Работа без регулировки Автоматический выбор скорости (5 скоростей) с ручным управлением Один внешний резистор ГУН для работы с пять входных скоростей передачи данных индикация скорости передачи данных выходная система дружественна:.

    LC72366 : Однокристальный микроконтроллер с ФАПЧ. LC72358N, LC72362N и LC72366 представляют собой однокристальные микроконтроллеры со временем выполнения команды 1,33 с для приложений электронной настройки.Эти продукты включают в себя высокоскоростную схему синхронизации и высокоэффективную схему прямой ФАПЧ, которая может управлять характеристиками отношения сигнал-шум гетеродина. Эти продукты имеют либо 512 байт оперативной памяти, либо 32 КБ.

    LC8904Q : Приемник цифрового аудиоинтерфейса. LC8904Q демодулирует данные, передаваемые между цифровым аудиооборудованием в формате EIAJ, в сигнал нормального формата, синхронизированный с входным сигналом принимающей стороны. Синхронизируется с передаваемым сигналом формата EIAJ с помощью встроенной схемы PLL.Режимы устанавливаются и коды выводятся в соответствии с командами, отправляемыми через микропроцессорный интерфейс. Вход.

    LF3347 : Высокоскоростной цифровой фильтр изображения с коэффициентом оперативной памяти. LF3347 состоит из массива из четырех 12-битных зарегистрированных множителей, за которыми следуют два сумматора и 32-битный аккумулятор. LF3347 предоставляет четыре банка коэффициентов по 12 бит, в которых можно хранить 256 различных наборов коэффициентов фильтра для массива умножителей. Все вводы данных умножителя доступны пользователю и могут обновляться каждый такт.

    MAX847 : 1 ячейка, повышающая двусторонняя пейджерная система ic. o 80 мА на выходе 1 ячейки при КПД 90 % o 13A Idle ModeTM (выбег) Ток o Выбираемая малошумящая ШИМ или малоточная работа o Рабочая частота ШИМ синхронизирована с семикратной синхронизацией внешнего источника тактовой частоты o Работает на частоте 270 кГц без внешней тактовой частоты o Автоматическое переключение резервной батареи Полная система питания и контроля для двусторонней связи.

    NJU7142 : Миниатюрный одиночный КМОП-компаратор для работы при низком напряжении.

    OPA2704 : . q ВХОД И ВЫХОД RAIL-TO-RAIL q ШИРОКИЙ ДИАПАЗОН ПИТАНИЯ: Один источник питания: до 12 В Двойное питание: 6 q НИЗКИЙ ТОК ПОТРЕБЛЕНИЯ: 160 A q ПОЛНЫЙ КОСС: 90 дБ q LOW OFFSET: 160 В q HIGH SPEED: sq КОМПЛЕКТЫ MicroSIZE: TSSOP -14 q НИЗКИЙ ВХОДНОЙ ТОК СМЕЩЕНИЯ: 1 пА Операционные усилители серий OPA703 и OPA704 оптимизированы для приложений, требующих входных и выходных сигналов от шины к шине.

    OPA620SG : Широкополосный прецизионный операционный усилитель. q НИЗКИЙ ШУМ: 2,3 нВ/Гц q ВЫСОКИЙ ВЫХОДНОЙ ТОК: 100 мА q БЫСТРАЯ УСТАНОВКА: (0.01%) q ПОЛОСА УСИЛЕНИЯ ПРОДУКТА: 200 МГц q СТАБИЛЬНОЕ УСИЛЕНИЕ ЕДИНСТВА q НИЗКОЕ НАПРЯЖЕНИЕ СМЕЩЕНИЯ: 200 В q НИЗКАЯ ДИФФЕРЕНЦИАЛЬНАЯ УСИЛЕНИЕ/ОШИБКА ФАЗЫ q 8-PIN DIP, SO-8 ПРИМЕНЕНИЯ q ПРЕДУСИЛИТЕЛЬ С МАЛЫМ ШУМОМ q ДИФФЕРЕНЦИАЛЬНЫЙ УСИЛИТЕЛЬ С МАЛЫМ ШУМОМ q HIGH -ВИДЕО РАЗРЕШЕНИЯ q ВЫСОКОСКОРОСТНАЯ ОБРАБОТКА СИГНАЛА q LINE.

    RF2310 : Широкополосный усилитель общего назначения. Типичные области применения Блоки усиления с высокой пропускной способностью общего назначения или буферные ВЧ-усилители Широкополосное испытательное оборудование Final PA для приложений средней мощности Драйверный каскад для усилителей мощности Недорогая интегральная схема ВЧ-усилителя с высокой линейностью общего назначения.Устройство изготовлено на усовершенствованном биполярном транзисторе с гетеропереходом на основе арсенида галлия (HBT).

    TL072CPWLE : Малошумящие операционные усилители с JFET-входом. Низкое энергопотребление. Широкий диапазон синфазного и дифференциального напряжения. Низкие входные токи смещения и смещения. Защита от короткого замыкания на выходе. Низкое общее гармоническое искажение. Входной каскад JFET Внутренняя частотная компенсация Работа без защелок Высокая скорость нарастания.В/с Тип. синфазный вход.

    X9318 : X9318W: Single Tap Xdcp, малое энергопотребление, 3-проводной интерфейс, один источник питания. Твердотельный потенциометр 3-проводной последовательный интерфейс Напряжение на клеммах, +8 В 100 точек отвода грязесъемника — Положение очистителя сохраняется в энергонезависимой памяти и вызывается при включении питания 99 резистивных элементов — Температурная компенсация — Диапазон сопротивления от конца до конца 20 % Низкое энергопотребление CMOS —VCC = 5V —Активный ток, макс. 3 мА. — Ток в режиме ожидания, макс. 1 мА. Высокая надежность —Выносливость.

    X9417 : Двойные потенциометры с цифровым управлением (XDCP ).Два потенциометра в одном корпусе. 2-проводной последовательный интерфейс. Формат, ориентированный на регистр. — Прямое чтение/запись/передача положения вайпера. — Хранение до четырех позиций на потенциометр. до 5,5 В КМОП с низким энергопотреблением — Ток в режиме ожидания < 1 А -- Идеально подходит для приложений с батарейным питанием Высокая надежность -- Выносливость 100 000.

    ADA4850-2 : Высокоскоростной операционный усилитель с линейным выходом и сверхнизким выходом отключение питания1 .Несмотря на свою низкую цену, ADA4850-2 обеспечивает отличную общую производительность и универсальность. Полоса пропускания 175 МГц -3 дБ и скорость нарастания 220 В/с делают этот усилитель подходящим.

    ADG792G : Совместимый с I2C, широкополосный, тройной мультиплексор 4:1 с 2 выводами логического вывода общего назначения, управляемыми через интерфейс I2C. управляются через стандартный последовательный интерфейс I2C.Процесс CMOS обеспечивает сверхнизкое рассеивание мощности.

    AD5750-1 : Промышленный драйвер выхода тока/напряжения с программируемыми диапазонами AD5750/AD5750-1 — это одноканальные, недорогие, прецизионные драйверы выхода напряжения/тока с аппаратно или программно программируемыми выходными диапазонами. Диапазоны программного обеспечения настраиваются через последовательный интерфейс, совместимый с SPI/MICROWIRE. AD5750/AD5750-1 предназначены для применения в ПЛК и промышленности.

    DS1553 : 64 КБ, энергонезависимая, ОЗУ для хронометража, совместимая с 2000 годом DS1553 — это полнофункциональные часы/календарь (RTC), соответствующие 2000 году (Y2KC), с будильником RTC, сторожевым таймером, питанием -при сбросе, мониторе батареи и энергонезависимой статической RAM 8k x 8 (NV SRAM).\» Доступ пользователя ко всем регистрам в DS1553 осуществляется с помощью байтового интерфейса, как показано.

    THS4531IRUNT : Сверхмаломощный 0,25 мА, RRO, полностью дифференциальный усилитель THS4531 представляет собой маломощный, полностью дифференциальный операционный усилитель с диапазоном синфазного сигнала на входе ниже отрицательной шины и выходным напряжением от шины к шине. Устройство предназначено для систем сбора данных с низким энергопотреблением и приложений с высокой плотностью, где энергопотребление и рассеяние являются критическими. Аппарат точный.

    Проблема TL072 на AS3340 VCO — МОДУЛИ КОСМО

    Джуди #1

    Недавно я закончил свой первый самодельный синтезаторный модуль: базовый модуль VCO AS3340 (CEM3340).Он работает, но проблема в том, что TL072 сильно нагревается через пару минут. Я искал мосты пайки или другие ошибки, но не смог их найти. В чем еще может быть проблема? Или это нормально, что греется?

    1 Нравится

    TL072 буферизует пилообразные и треугольные волны, поэтому, если эти выходы в порядке, то, казалось бы, не может быть ничего слишком серьезного. Но нет, сильно нагреваться не должно.Убедитесь, что на контакте 4 операционного усилителя есть -12 В и +12 В на контакте 8 операционного усилителя, а на других контактах нет уровней постоянного тока. Если вы еще этого не сделали, отключите питание и проверьте силовой разъем, чтобы убедиться в отсутствии соединения между ±12 В или между любым из них и землей.

    3 лайка

    Джос #3

    Нет, это ненормально, они греются.Он даже не должен нагреваться. Но вы могли повредить его во время экспериментов. Это случилось со мной однажды, и TL074 тоже нагрелся. Что будет, если заменить? Замена тоже греется?

    3 лайка

    Джуди #4

    К сожалению, это единственный TL072, который у меня есть.Но я собираюсь заказать один.
    А пока я проверю напряжение в цепи.
    Спасибо!

    1 Нравится

    Джос #5 Джуди:

    единственный TL072

    Это очень плохо. Я бы порекомендовал заказать несколько, так как они не дорогие, и вам, вероятно, понадобится один или руда в будущем, если вы продолжите строить модули.

    Вы можете сделать простую проверку, чтобы увидеть, не сломан ли TL072. Если вы поместите TL072 в макетную плату, и она нагреется, значит, она повреждена. Если это не так, попробуйте собрать с ним простой усилитель, следуя указаниям по применению в паспорте TL, и посмотрите, работает ли он.

    3 лайка

    Джуди #6

    Да, замененный тоже стал греться.Еще кое-что, с чем я столкнулся, это то, что когда я касаюсь проводов вокруг микросхемы или самой микросхемы, высота звука меняется. Возможно, это как-то связано с проблемой в моей схеме?

    Это ожидаемо. Вы полны воды, что делает вас отличной радиоантенной, а ваше тело также может действовать как резистор и конденсатор.

    3 лайка

    Битник #8

    Вот почему я всегда стараюсь мыслить сухо, когда возюсь с электроникой.

    3 лайка

    Джуди #9

    Я восстановил VCO на макетной плате с новым tl072. Но этот тоже нагревается (на самом деле теплый, но я выключаю его, пока не стало слишком жарко). as3340 остается холодным. Выход идет на старые наушники, так как у меня нет динамика (но я его строю).Мой блок питания обеспечивает чуть более +/-12 В (+/-12,3). Может ли что-то из этого быть проблемой?

    1 Нравится

    Выход генератора не предназначен для управления устройствами с низким импедансом, такими как наушники или динамики (вероятно, ваши наушники были спасены тем, что вы перегрузили операционный усилитель; полное напряжение их поджарило бы). Дешевые компьютерные колонки — хороший выбор, если у вас нет лучшего аудиооборудования.

    2 лайка

    Джуди #11

    Мог ли я этим повредить и as3340? Есть ли способ протестировать IC (работа с IC для меня совершенно нова). Спасибо за помощь!

    Нет, если вы только сильно нагрузите операционный усилитель; загрузка выхода операционного усилителя не повлияет на схемы, подключенные к его входам.И я не думаю, что вы обязательно повредите TL072, делая это, они могут выдерживать довольно высокие температуры и даже выдерживать прямое короткое замыкание (падение выходного напряжения почти до нуля). Однако в этой цепи этого не должно происходить, и не все цепи могут выдерживать короткие замыкания.

    (Я предполагаю, что это макет макетной платы Simple 1V/Oct Oscillator, а не генератор производительности?)

    3 лайка

    Джуди #13

    Да, вы правы.Генератор 1V/oct на плате. Спасибо за ответ.

    2 лайка

    Джуди #14

    Могу ли я просто подключить VCO прямо к динамику? (У меня есть 8 Ом/0,25 Вт и 8 Ом/20 Вт.)

    Нет, это даже хуже, чем в наушниках (которые обычно на 32 Ом или около того).Аудиосигналы модульных синтезаторов предназначены для использования с входами с высоким импедансом (несколько кОм, часто больше), либо с выделенными выходными модулями, либо с хорошими микшерами/усилителями/активными динамиками.

    (для некоторых микшеров/усилителей/активных динамиков вам может понадобиться ослабить сигнал на пути туда, потому что необработанный сигнал синтезатора горячий и может быть слишком сильным для входа с ограниченным запасом по уровню).

    См. напр. здесь:

    Что все используют в качестве «выхода» для своей модульной системы? Я предполагаю, что уровни синтезатора слишком горячие, чтобы подключать их прямо к динамику или усилителю.Есть хорошие схемы? Спасибо!

    РЕДАКТИРОВАТЬ: модуль, который вы упоминаете в другом объявлении, является хорошим модулем вывода; LM386 предназначен для управления устройствами с низким импедансом.

    3 лайка

    Джуди #16

    У меня возник вопрос по поводу прогрева микросхемы.Когда я подключаю свой ГУН к шине питания (без подключения выходов к чему-либо), микросхемы становятся немного теплее, чем до того, как я подключил их к шине питания. (Небольшая разница температур, но я все равно ее чувствую)
    Нормально ли, что они немного нагреваются при включении?

    1 Нравится

    Битник #17

    Да, это нормально.Если они начинают дымить, тогда у вас проблемы.

    5 лайков

    DIP IC имеет тепловое сопротивление «переход-окружающая среда» около 80 °C/Вт. Это означает, что на каждый ватт, используемый самим чипом, он нагревается на 80 °C выше комнатной температуры. Слегка нагруженный TL072 потребляет примерно 1-2 мА на ампер, поэтому вы можете ожидать температуру поверхности 25°C+80°C/Вт×24В×5мА = 35°C.

    (это очень приблизительное значение; фактическое сопротивление зависит от множества факторов, включая саму микросхему, способ ее монтажа и компоновку печатной платы (чем больше меди, тем лучше охлаждение)).

    Если вы достигаете 50-60 ° C, вам нужно обратить серьезное внимание; Скорее всего, что-то не так, но если ожидается, что схема будет работать при температуре 60 °C или выше, вы должны убедиться, что вы или другие люди не можете случайно коснуться ее.

    6 лайков

    TL072 Low Noise Dual JFET Op-Amp IC DIP-8 Package купить онлайн по низкой цене в Индии

    Операционные усилители TL072 с JFET-входом содержат хорошо согласованные высоковольтные JFET и биполярные транзисторы в монолитной интегральной схеме.Устройства характеризуются высокими скоростями нарастания, малыми входными токами смещения и смещения, а также низким температурным коэффициентом напряжения смещения. Низкий уровень гармонических искажений и низкий уровень шума делают серию TL072 идеально подходящей для высококачественных приложений и предварительных усилителей звука.

    Особенности:-

    • Низкое энергопотребление

    • Широкий диапазон синфазного и дифференциального напряжения

    • Низкие входные токи смещения и смещения

    • Защита от короткого замыкания на выходе

    Low

    • .003% (типично)

    • Низкий уровень шума Vn = 18 нВ/√Гц (типично) при f = 1 кГц

    • Высокое входное сопротивление: входной каскад JFET

    • Внутренняя частотная компенсация

    • Без фиксации Эксплуатация

    • Высокая скорость убийств: 13 В / мкс (типичный)

    • Обычный диапазон входного напряжения включает VCC +

    1 Спецификация: — 2

    0 90 005 13
    Параметр Спецификация
    Количество каналов ( #) 2
    Общее напряжение питания (макс.) (+5В=5, +/-5В=10) 30
    Общее напряжение питания (мин.) (+5В=5, +/- 5V = 10) 7
    Rail-Rail в V + в до V +
    GBW (TYP) (MHZ) 3
    RUW (TYP) (V / US)
    Vos (напряжение смещения при 25 C) (макс.) (мВ) 6
    Iq на канал (тип.) (мА) 1.4
    VN в 1 кГц (тип) (NV / RTHZ) 18 18 20005 Рейтинг См. См. Лист данных
    Диапазон рабочего температуры
    © -40 до 85, от 0 до 70
    смещение дрейфа (типы) (uv / c) 18 18
    входной предвзредомерный ток (MAX) (PA) 200
    CMRR (типы) (DB) 100
    выход ток (тип.) (мА) 10

    Связанный документ:-

      TL072 IC Datasheet

    Торговая марка/Производитель Общий
    Страна происхождения Китай
    Адрес упаковщика/импортера Constflick Technologies Limited, здания № 13 и 14, 3-й этаж, 2-й главный, Сиддайя-роуд, Бангалор, штат Карнатака, 560027, Индия.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
