Обзор микросхемы TL494: назначение и основные характеристики

Микросхема TL494 представляет собой широтно-импульсный (ШИМ) контроллер, широко применяемый в импульсных источниках питания. Основные характеристики TL494:

• Напряжение питания: 7-40 В
• Максимальный выходной ток: 200 мА на канал
• Частота работы: до 300 кГц
• Два выходных канала
• Встроенный источник опорного напряжения 5 В
• Возможность работы в однотактном и двухтактном режимах

TL494 позволяет реализовать стабилизацию выходного напряжения и тока, защиту от перегрузки и короткого замыкания. Благодаря универсальности и доступности, эта микросхема стала стандартом де-факто для недорогих импульсных блоков питания.

Принцип работы ШИМ-контроллера TL494

Основные функциональные блоки TL494:

• Генератор пилообразного напряжения
• Два компаратора ошибки
• ШИМ-компаратор
• Логика управления выходными каскадами
• Два выходных транзистора с открытым коллектором

Частота работы задается внешними RC-цепями. Сигнал обратной связи поступает на входы компараторов ошибки. ШИМ-компаратор сравнивает сигнал с генератора пилообразного напряжения и выход компараторов ошибки, формируя ШИМ-сигнал. Логика управления формирует сигналы для выходных транзисторов в зависимости от выбранного режима работы.

Типовая схема включения TL494 в импульсном блоке питания

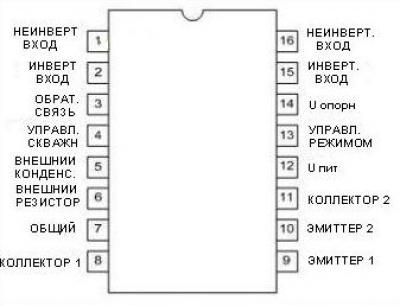

Базовая схема включения TL494 в импульсном источнике питания выглядит следующим образом:

• Вывод 12 — подключение питания (обычно 12-15 В)
• Выводы 5 и 6 — подключение времязадающей RC-цепи
• Выводы 1,2,15,16 — входы обратной связи
• Выводы 8,9,10,11 — выходы для управления силовыми ключами
• Вывод 13 — выбор режима работы (однотактный/двухтактный)
• Вывод 14 — выход опорного напряжения 5 В

Конкретная реализация схемы зависит от топологии преобразователя, требований к выходным параметрам и используемых цепей обратной связи. Важно обеспечить правильное подключение и настройку всех внешних цепей для корректной работы ШИМ-контроллера.

Применение TL494 в компьютерных блоках питания ATX

TL494 широко применяется в блоках питания для персональных компьютеров стандарта ATX. Основные особенности использования в этом применении:

• Работа в двухтактном режиме для управления полумостовой схемой
• Частота преобразования обычно 60-100 кГц
• Реализация функции Power Good
• Защита от перегрузки и короткого замыкания по всем каналам
• Обратная связь по напряжению +5 В или +3.3 В

TL494 обеспечивает стабильную работу блока питания ATX при изменении нагрузки в широких пределах. Это позволяет создавать недорогие и надежные источники питания для массовых компьютерных систем.

Настройка и регулировка параметров TL494

Основные параметры, которые необходимо настроить при использовании TL494:

• Частота преобразования (выбор RC-цепи)
• Максимальная длительность рабочего цикла (напряжение на выводе 4)
• Коэффициенты усиления в цепях обратной связи
• Пороги срабатывания защит

Настройка выполняется подбором номиналов внешних компонентов. Важно обеспечить запас по частоте и длительности импульсов для надежной работы. Рекомендуется использовать осциллограф для контроля формы сигналов при настройке.

Альтернативы и аналоги микросхемы TL494

Существует ряд микросхем, совместимых с TL494 по функционалу и цоколевке:

• KA7500 — полный аналог от Fairchild
• UC3524 — улучшенная версия с расширенными возможностями
• SG3525 — популярный ШИМ-контроллер с похожей структурой
• ШИМ-контроллеры серии TOPSwitch для маломощных источников

При выборе альтернативы важно учитывать требования к частоте, выходному току, напряжению питания. Более современные контроллеры могут обеспечить лучшие характеристики, но потребуют изменения схемы включения.

Типичные неисправности и ремонт блоков питания на TL494

Распространенные проблемы при выходе из строя TL494 в блоках питания:

• Отсутствие запуска преобразователя
• Нестабильность выходных напряжений
• Повышенный уровень пульсаций
• Спонтанное срабатывание защит

При ремонте рекомендуется проверить целостность микросхемы, внешние цепи и силовые компоненты. Часто причиной являются пробои силовых транзисторов или неисправности во вторичных цепях. Замена самой TL494 обычно не вызывает сложностей из-за доступности и унифицированности.

TL431 datasheet, TL431 схема включения, цоколевка, аналог

Про светодиоды уже написал достаточно много, теперь читатели не знают как их правильно и питать, чтобы они не сгорели раньше положенного срока. Теперь продолжаю ускоренно пополнять раздел блоков питания, стабилизаторов  напряжения и преобразователей тока.

В десятку популярных электронных компонентов входит регулируемый стабилизатор TL431 и его брат  ШИМ контроллер TL494. В источниках питания он выступает в качестве «программируемого источника опорного напряжения, схема включения очень простая.  В импульсных блоках питания на ТЛ431 бывает реализована обратная связь и опорное напряжение.

Ознакомитесь с характеристикам и даташитами других ИМС применяемых для питания LM317, TL431, LM358, LM494.

Содержание

• 1. Технические характеристики
• 2. Схемы включения TL431
• 3. Цоколёвка TL431
• 4. Datasheet на русском
• 5. Графики электрических характеристик

Технические характеристики

Вид корпусов ТЛ431

Широкое применение  получила благодаря  крутости своих технических характеристик и стабильностью параметров при разных температурах. Частично функционал похож на известную LM317, только она работает на малой силе тока и предназначена для регулировки. Все особенности и типовые схемы включения указаны в datasheet на русском языке. Аналог TL431 будет отечественная КР142ЕН19 и импортная К1156ЕР5, их параметры очень похожи. Других аналогов особо не встречал.

Основные характеристики:

1. ток на выходе до 100мА;
2. напряжение на выходе от 2,5 до 36V;
3. мощность 0,2W;
4. температурный диапазон TL431C от 0° до 70°;
5. для TL431A от -40° до +85°;
6. цена от 28руб за 1 штуку.

Подробные характеристики и режимы работы указаны  в даташите на русском в конце этой страницы или можно скачать tl431-datasheet-russian.pdf

Пример использования на плате

Стабильность параметров зависит от температуры окружающей среды, она очень стабильная, шумов на выходе мало и напряжение плавает +/- 0,005В по даташиту. Кроме бытовой модификации TL431C от 0° до 70°  выпускается вариант с более широким температурным диапазоном TL431A от -40° до 85°. Выбранный вариант зависит от назначения устройства. Аналоги имеют совершенно другие температурные параметры.

Проверить исправность микросхемы мультиметром нельзя, так как она состоит из 10 транзисторов. Для этого необходимо собрать тестовую схему включения, по которой можно определить степень исправности, не всегда элемент полностью выходит из строя, может просто подгореть.

Схемы включения TL431

Рабочие характеристики стабилизатора задаются двумя резисторами. Варианты использования данной микросхемы могут быть различные, но максимальное распространение она получила в блоках питания с регулируемым и фиксированным напряжением. Часто применяется в  стабилизаторах тока в зарядных USB устройствах, промышленные блоки питания,  принтеров  и другой бытовой техники.

TL431 есть практически в любом блоке питания ATX от компьютера, позаимствовать можно из него. Силовые элементы с радиаторами, диодными мостами тоже там есть.

На данной микросхеме реализовано множество схем зарядных устройств для литиевых аккумуляторов. Выпускаются радиоконструкторы для самостоятельной сборки своими руками. Количество вариантов применение очень большое, хорошие схемы можно найти на зарубежных сайтах.

Цоколёвка TL431

Как показывает практика, цоколевка TL431 может быть разной, и зависит от производителя. На изображении показана распиновка  из даташита Texas Instruments. Если вы её извлекаете из какой нибудь готовой платы, то цоколевку ножек можно увидеть по самой плате.

Datasheet на русском

..

Многие радиолюбители не очень хорошо знают английский язык и технические термины. Я достаточно неплохой владею языком предполагаемого противника, но при разработке меня всё равно напрягает постоянное вспоминание перевода электрических терминов на русский.  Перевод  TL431 datasheet на русском сделал наш коллега, которого и благодарим.

Графики электрических характеристик

Схема блок питания на tl494 с регулировкой напряжения и тока

Представляем схему импульсного самодельного блока питания на микросхеме tl494 с возможностью регулировки выдаваемого напряжения и тока. Такой блок питания обычно называют лабораторным блоком питания потому что при помощи него можно запитать как низковольтные маломощные потребители так и зарядить аккумулятор. Такой блок питания может выдать 30 Вольт при силе тока до 10 А.

Составные части импульсного блок питания на tl494

Блок питания можно разделить на 3 части:

1. Внутренний блок питания

Это блоки питания необходим для запитки вентилятора охлаждения, шим контроллера и вольтамперметра. Сюда подойдет любой блок питания с небольшой мощностью. Лучше конечно не собирать свой а использовать готовые решения, к примеру можно взять AC-DC преобразователь.

2 Блок управления.

Блок состоит из микросхемы TL494 и драйвера на 4-х транзисторах.

Схема включения TL494 получается очень простая, такая схема подключения довольно распространена у радиолюбителей. При помощи резистора R4 осуществляется регулировка напряжения от 0 до максимального значения, а при помощи R2 задается максимальное значение силы тока. Резисторы R11 и R12 можно использовать многооборотные.

Блок управления можно собрать на отдельной плате.

Печатная плата блока управления

3 Силовая часть

Большую часть деталей можно взять из старого блока питания компьютера, входной фильтр, выпрямитель, конденсаторы тоже берем из него.

Далее нам необходимо изготовить трансформатор управления силовыми ключами. Большинство радиолюбителей пугает тот факт что придется изготавливать трансформатор. Но в нашем случае все просто.

Для изготовления трансформатора понадобится колечко R16 x 10 x 4.5 и провод МГТФ 0.07 кв. мм. Провод берем 3 отрезка по 1 метру и делаем 30 витков в 3 провода на кольце.

Дроссель L1 также наматывается на ферритовое кольцо медным проводом длинной 1.5-2 метра и сечением 2 мм. Такая намотка позволят достичь приблизительно требуемой индуктивности.

Во множестве блоков питания есть второй дроссель на ферритовом стрежне, в качестве L2 можно взять его.

Силовой трансформатор тоже берется из блока питания от компьютера, но выходное напряжение будет 20 Вольт. Для того чтобы получить 30 Вольт, силовой трансформатор нужно перемотать. Для больших токов предпочтительнее брать ферритовые кольца.

Схема блок питания на tl494 с регулировкой напряжения и тока

Расчет для нашего блока питания 30 вольт 10 ампер. Трансформатор-донор из компьютерного блока питания оказался 39/20/12:

Печатная плата блок питания



Внешний вид готового блока питания





Микросхема TL494, она же KA7500B и КР1114ЕУ4

Микросхема TL494 представляет собой ШИМ – контроллер, отлично подходящий для построения импульсных блоков питания различной топологии и мощности. Может работать как в однотактном, так и в двухтактном режиме. Отечественным ее аналогом является микросхема КР1114ЕУ4. Texas Instruments, International Rectifier, ON Semiconductor, Fairchild Semiconductor – многие производители выпускают данный ШИМ-контроллер. У Fairchild Semiconductor он называется, например, KA7500B. Если просто посмотреть на обозначения выводов, становится ясно, что данная микросхема имеет довольно широкие возможности для регулировки. Рассмотрим обозначения всех выводов: неинвертирующий вход первого компаратора ошибки инвертирующий вход первого компаратора ошибки вход обратной связи вход регулировки мертвого времени вывод для подключения внешнего времязадающего конденсатора вывод для подключения времязадающего резистора общий вывод микросхемы, минус питания вывод коллектора первого выходного транзистора вывод эмиттера первого выходного транзистора вывод эмиттера второго выходного транзистора вывод коллектора второго выходного транзистора вход подачи питающего напряжения вход выбора однотактного или же двухтактного режима работы  микросхемы вывод встроенного источника опорного напряжения 5 вольт инвертирующий вход второго компаратора ошибки неинвертирующий вход второго компаратора ошибки На функциональной диаграмме можно видеть внутреннюю структуру микросхемы. Два верхних вывода слева предназначены для настройки параметров внутреннего генератора пилообразного напряжения, который здесь обозначен как «Oscillator». Для нормальной работы микросхемы, производитель рекомендует применять времязадающий конденсатор емкостью из диапазона от 470пф до 10мкф, а времязадающий резистор из диапазона от 1,8кОм до 500кОм. Рекомендуемый диапазон рабочих частот – от 1кГц до 300кГц. Частоту можно вычислить по формуле f = 1.1/RC. Так, в рабочем режиме на выводе 5 будет присутствовать пилообразное напряжение амплитудой около 3 вольт. У разных производителей она может отличаться в зависимости от параметров внутренних цепей микросхемы. Для примера, если применить конденсатор емкостью 1нФ, а резистор на 10кОм, то частота пилообразного напряжения на выходе 5 составит примерно f = 1.1/(10000*0.000000001) = 110000Гц. Частота может отличаться, по данным производителя, на +-3% в зависимости от температурного режима компонентов. Вход регулировки мертвого времени 4 предназначен для определения паузы между импульсами. Компаратор мертвого времени, обозначенный на схеме «Dead-time Control Comparator», даст разрешение выходным импульсам, если напряжение пилы выше напряжения, подаваемого на вход 4. Так, подавая на вход 4 напряжение от 0 до 3 вольт, можно регулировать скважность выходных импульсов, при этом максимальная длительность рабочего цикла может составлять 96% в однотактном режиме и 48%, соответственно, в двухтактном режиме работы микросхемы. Минимальная пауза здесь ограничена значением 3%, которое обеспечивается встроенным источником с напряжением 0.1 вольта. Вывод 3 также имеет значение, и напряжение на нем так же играет роль для разрешения импульсов на выходе. Выводы 1 и 2, а так же выводы 15 и 16 компараторов ошибки могут быть использованы для защиты проектируемого устройства от перегрузок по току и по напряжению. Если напряжение, подаваемое на вывод 1, станет выше, чем подаваемое на вывод 2, или напряжение, подаваемое на вывод 16, станет выше, чем напряжение, подаваемое на вывод 15, то вход ШИМ-компаратора «PWM Comparator» (вывод 3) получит сигнал для запрета импульсов на выходе. Если данные компараторы использовать не планируется, то их можно заблокировать, замкнув на землю неинвертирущие входы, а инвертирующие подключив к источнику опорного напряжения (вывод 14). Вывод 14 является выходом встроенного в микросхему стабилизированного источника опорного напряжения 5 вольт. К этому выводу можно подключать цепи, потребляющие ток до 10 мА, которыми могут быть делители напряжения для настройки цепей защиты, мягкого пуска, или установки фиксированной или регулируемой длительности импульсов. К выводу 12 подается напряжение питания микросхемы от 7 до 40 вольт. Как правило, применяют 12 вольт стабилизированного напряжения. Важно исключить любые помехи в цепи питания. Вывод 13 отвечает за режим работы микросхемы. Если на него подать опорное напряжение 5 вольт, (с вывода 14) то микросхема будет работать в двухтактном режиме, и выходные транзисторы будут открываться в противофазе, по очереди, причем частота включения каждого из выходных транзисторов будет равна половине частоты пилообразного напряжения на выводе 5. Но если замкнуть вывод 13 на минус питания, то выходные транзисторы станут работать параллельно, а частота будет равна частоте пилы на выводе 5, то есть частоте генератора. Максимальный ток для каждого из выходных транзисторов микросхемы (выводы 8,9,10,11) составляет 250мА, однако производитель не рекомендует превышать 200мА. Соответственно, при параллельной работе выходных транзисторов (вывод 9 соединен с выводом 10, а вывод 8 соединен с выводом 11) максимально допустимый для ток составит 500мА, но лучше не превышать 400мА. Выходные транзисторы могут быть включены по-разному, в соответствии с целью разработчика, по схеме с общим эмиттером, либо по схеме эмиттерного повторителя.

Лучшее сочетание вакуумных и          полупроводниковых характеристик — однотактный гибридный усилитель звука.           Мы не создаём иллюзий,           Мы делаем звук живым!

Ремонт блока АТХ/АТ (методика)

Ремонт блока АТХ/АТ (методика)

Ремонт блока АТХ/АТ (методика).

---

	Типовую схему можно взять тут:  AT и ATX

   Все работы с импульсным блоком питания проводить отключив его от сети ~220V !!!

  Схема управления.

  Проверку блока начинают со схемы управления. (ШИМ-контроллер TL494CN)
  Описание микросхемы можно взять тут

  Для этого понадобится стабилизированный блок питания 12В.
  Подключаем к схеме испытуемого ИБП как показано на схеме рис.1 и смотрим
  наличае осциллограмм на соответсвующих выводах.
  Показания осциллографа снимать относительно общего провода.

  Рис.1 Проверка работоспособности TL494CN

  После проверки не забудь вывод 4 вернуть в схему !!!


  Высоковольтная цепь.

  Для этого последовательно проверяем: предохранитель, защитный терморезистор,
  катушки, диодный мост, электролиты высокого напряжения, силовые транзисторы (2SC4242),
  первичную обмотку трансформатора, элементы управления в базовой цепи
  силовых транзисторов.  (смотри рис.2 и рис.3)

  Первыми обычно сгорают силовые транзисторы.
  Лучше заменить на аналогичные: 2SC4242, 2SC3039, КТ8127(А1-В1), КТ8108(А1-В1) и т.п.
  Элементы в базовой цепи силовых транзисторов.(проверить резисторы на обрыв)

  Как правило, если сгорает диодный мост (диоды звонятся накоротко), то соответственно
  от поступившего в схему переменного тока вылетают электролиты высокого напряжения.
  Обычно мост - это RS205 (2А 500В) или хуже. Рекомендуемый - RS507 (5А 700В) или аналог.
  Ну и последним всегда горит предохранитель. :)

  И так: все нерабочие элементы заменены. Можно приступить к безопасным
  испытаниям силовой части блока. Для этого понадобится трансформатор с вторичной
  обмоткой на 36В. Подключаем как показано на Рис.2
  На выходе диодного моста должно быть напряжение 50..52В
  Соответственно на каждом электролите высокого напряжения будет половина от 50..52В.
  Между эмиттером и коллектером каждого силового транзистора также
  должна быть половина от 50. .52В.

  Рис.2 Проверка входной цепи.


  Если всё в порядке, то можно переходить к следующему пункту.


  Проверка работы силовых транзисторов.

  Проверку режимов работы в принципе можно и не делать.
  Если первые два пункта пройдены, то на 99% можно считать БП исправным.
  Однако, если силовые транзисторы были заменены на другие аналоги или если вы решили
  заменить биполярные транзисторы на полевые (напрмер КП948А, цоколёвка совпадает),
  то необходимо проверить как транзистор держит переходные процессы.
  Для этого необходимо подключить испытуемый блок как показано на рис.1 и рис.2.
  Осциллограф отключить от общего провода!
  Осциллограммы на коллекторе силового транзистора измерять относительно его эмиттера.
  (как показано на рис.3, напряжение будет меняться от 0 до 51В)
  При этом процесс перехода от низкого уровня к высокому должен быть мгновенным.
  (ну или почти мгновенным).  Это во многом зависит от частотных харрактеристик
  транзистора и демпферных диодов (на рис.3 FR155. аналог 2Д253, 2Д254).
  Если переходной процесс происходит плавно (присутствует небольшой наклон),
  то скорее всего уже через несколько минут радиатор силовых транзисторов
  очень сильно нагреется. (при нормальной работе - радиатор длжен быть холодный)

  Рис.3 Проверка работы силовых транзисторов.



  Проверка выходных параметров блока питания.

  После всех вышеперечисленных работ необходимо проверить
  выходные напряжения блока.
  Нестабильность напряжения при динамической нагрузке,
  собственные пульсации и т.п.

  Можно на свой страх и риск воткнуть испытуемый блок
  в рабочую системную плату или собрать схему рис. 4

  Рис.4 Упрощенная схема нагрузки БП.



  Данная схема собирается из резисторов ПЭВ-10.
  Резисторы монтировать на алюминиевый радиатор.
  (для этих целей очень хорошо подходит швеллер 20х25х20)
  Блок питания без вентилятора не включать !
  Также желательно обдувать резисторы.

  Пульсации смотреть осциллографом непосредственно на нагрузке.
  (от пика до пика должно быть не более 100 мВ, в худшем случае 300 мВ)

  Вообще не рекомендуется нагружать БП более 1/2 заявленной мощности.
  (например: если указано, что БП 200 Ватт, то нагружать не более 100 Ватт)

  При желании схему нагрузки можно усложнить:

  Рис.4.1 Экстремальная нагрузка блока питания.



  Автогенераторный вспомогательный источник.

  Используется для питания TL494CN и стабилизатора +5Vsb
  (смотри схему АТХ блока)

  Варианты вспомогательных источников в недорогих блоках:

  Рис.5  Вариант 1





  Рис.6  Вариант 2




   В более дорогих БП дополнительные источники реализуют на микросхемах серии TOPSwitch.
    KA1H0165R  KA1H0165RN



...или второй вариант:

.

Part	Value	Part	Value
R101	100 kOm	D101	UF4007
R102	500 kOm	D102	1N4937
R103	120 Om	D103	1N4948
R104	1,2 kOm	D201	Shottoky
C101	222/630V	C202	470mF / 10V
C103	222 uF	R201	500 Om
ZD101	12V / 0. 5W	D201	20mH

   Описание на русском языке смотрите на сайте www.compitech.ru
		вот тут или воспользоваться поисковиком     www.av.com


Назад

Компьютерные блоки питания

В этом разделе размещены материалы о ремонте различных компьютерных блоков питания, для удобства они разбиты на группы, по типу ШИМ-контроллера, используемого в блоке.

БП на основе ШИМ 2003. Здесь размещены материалы о блоках питания, выполненных на основе микросхем 2003 и DR-B2002, «неизвестного» производителя, эти микросхемы являются аналогами (проверено). Datasheet-ов на эти микросхемы я не встречал, описание DR-B2002 можно посмотреть здесь. По назначению выводов, с этими микросхемами также совпадают чипы 2005, 2005Z (за исключением выводов 1 и 6). Интересная схема со сравнением микросхем 2003 (DR-B2002) и SG6105.

БП на основе ШИМ 3528. Здесь размещены материалы о блоках питания, выполненных на основе микросхемы 3528 (FSP 3528, FSP3528) фирмы FSP GROUP. Datasheet-а я не встречал, некоторую информацию о ней можно почерпнуть здесь.

БП на основе ШИМ AT2005B. Здесь размещены материалы о блоках питания, выполненных на основе микросхем 2005B, AT2005B фирмы Advanced Technology Electronics, SDC2005 (SDC 2005, SDC2005B, SDC 2005B) фирмы Shaoxing Devechip Microelectronics. Datasheet на AT2005B можно посмотреть здесь, а описание — здесь, datasheet на SDC2005 находится здесь. В принципе тоже самое что WT7514L, но с другой (смещённой) цоколёвкой.

БП на основе ШИМ CM6800. Здесь размещены материалы о блоках питания, выполненных на основе микросхем CM6800G, CM6800TX фирмы CHAMPION MICROELECTRONIC CORP. Datasheet на CM6800 можно посмотреть здесь.

БП на основе ШИМ KA3511. Здесь размещены материалы о блоках питания, выполненных на основе микросхем KA3511 (22 DIP) и KA3511BS (24-SDIP) фирмы FAIRCHILD SEMICONDUCTOR. Datasheet на KA3511 можно посмотреть здесь, а её описание — здесь.

БП на основе ШИМ SG6105. Здесь размещены материалы о блоках питания, выполненных на основе микросхем SG6105 (SG6105ADZ, SG6105D, SG6105DZ) фирмы SYSTEM GENERAL (на сайте SYSTEM GENERAL указано что «System General Corp. has been merged by Fairchild Semiconductor Corp. in 2007», так что за datasheet-ами можно зайти и на FAIRCHILD SEMICONDUCTOR), ATE6105 фирмы Advanced Technology Electronics, FSP3529Z фирмы FSP GROUP, HS8108 фирмы HuaXin Micro-Electronics, IW1688 фирмы IN WIN, SC6105 и SD6109 фирмы Silan Microelectronics (замена SD6109 на SG6105 на практике не проверялась). Эти микросхемы являются аналогами. Datasheet на SG6105 можно посмотреть здесь, а её описание — здесь и здесь. Мне доводилось менять SG6105 на IW1688 (и наоборот).

БП на основе ШИМ TL494. Здесь размещены материалы о блоках питания, выполненных на основе микросхем TL494 (TL494CN) фирмы TEXAS INSTRUMENTS, AZ7500BP фирмы Advanced Analog Circuits, DBL494 фирмы DAEWOO, EST. TL494 фирмы East Semiconductor Technology, KA7500B (KA7500C) фирмы FAIRCHILD SEMICONDUCTOR, KIA494AP фирмы KEC, MIK494 фирмы mikron, S494P, SDC7500 (SDC 7500, SDC7500B, SDC 7500B) фирмы Shaoxing Devechip Microelectronics, SP494, TL494L и UTC51494 фирмы UTC. Все эти микросхемы взаимозаменяемы. Datasheet на TL494 можно посмотреть здесь, на KA7500B — здесь, а описание на TL494 — здесь.

БП на основе ШИМ UC384x. Здесь размещены материалы о блоках питания, выполненных на основе микросхем UC3843B фирмы STMicroelectronics, GM3843 и GM3845 фирмы Gamma Microelectronics, KA3843A фирмы FAIRCHILD SEMICONDUCTOR, SDC 3842A (SDC3842A) фирмы Shaoxing Devechip Microelectronics. Datasheet на микросхему UC3842B (UC3843B, UC3844B, UC3845B) (STMicroelectronics) можно посмотреть здесь.

БП на основе ШИМ WT7514L. Здесь размещены материалы о блоках питания, выполненных на основе микросхем WT7514L и WT7520 фирмы Weltrend, эти чипы имеют два основных различия. Первое — тип частотозадающего элемента на шестом выводе, у WT7514L — это конденсатор CT (обычно ёмкостью 2.2nF), а у WT7520 — резистор RT (обычно сопротивлением 100-120кΩ), далее в скобках указан тип элемента CT или RT для разных микросхем. И второе — функция десятого вывода — TPG (Time Power Good) у WT7514L, SS (Soft Start) у WT7520. Аналогами этих микросхем являются: AT2005, AT2005A (CT), ATE7520 (RT) фирмы Advanced Technology Electronics, CG8010 (CG8010DX16; RT) фирмы ChipGoal, CR6505 (CT) фирмы Chip-Rail, LPG-899 (LPG 899, LPG899; CT) фирмы Linkworld, SDC2921 (RT) фирмы Shaoxing Devechip Microelectronics и DR0183 (CT) «неизвестного» производителя. Datasheet на микросхему WT7514L можно посмотреть здесь, на WT7520 — здесь, а описание на LPG-899 — здесь.

БП на основе других ШИМ. Здесь размещены материалы о блоках питания, выполненных на основе различных микросхем, не попадающих под описания вышеприведённых категорий.

% PDF-1.3 % 238 0 объект > endobj xref 238 81 0000000016 00000 н. 0000001971 00000 н. 0000002124 00000 н. 0000002873 00000 н. 0000003091 00000 н. 0000003158 00000 н. 0000003285 00000 н. 0000003489 00000 н. 0000003760 00000 н. 0000003838 00000 н. 0000004109 00000 п. 0000004187 00000 п. 0000004416 00000 н. 0000004494 00000 н. 0000004656 00000 н. 0000004734 00000 н. 0000004948 00000 н. 0000005026 00000 н. 0000005255 00000 н. 0000005333 00000 п. 0000005507 00000 н. 0000005585 00000 н. 0000005819 00000 н. 0000005897 00000 н. 0000006116 00000 п. 0000006194 00000 п. 0000006388 00000 п. 0000006466 00000 н. 0000006655 00000 н. 0000006733 00000 н. 0000006967 00000 н. 0000007045 00000 н. 0000007311 00000 н. 0000007389 00000 п. 0000007613 00000 н. 0000007691 00000 п. 0000007848 00000 н. 0000007926 00000 н. 0000008005 00000 н. 0000008084 00000 н. 0000008271 00000 н. 0000008293 00000 н. 0000008997 00000 н. 0000009019 00000 н. 0000009716 00000 н. 0000009738 00000 н. 0000010638 00000 п. 0000010660 00000 п. 0000011557 00000 п. 0000011579 00000 п. 0000012470 00000 п. 0000012492 00000 п. 0000013387 00000 п. 0000013409 00000 п. 0000014205 00000 п. 0000014431 00000 п. 0000014453 00000 п. 0000015377 00000 п. 0000015487 00000 п. 0000015592 00000 п. 0000015666 00000 п. 0000015719 00000 п. 0000015808 00000 п. 0000015895 00000 п. 0000015933 00000 п. 0000016893 00000 п. 0000017176 00000 п. 0000018388 00000 п. 0000018427 00000 п. 0000021819 00000 п. 0000021906 00000 п. 0000021944 00000 п. 0000022570 00000 п. 0000022639 00000 п. 0000022677 00000 п. 0000022747 00000 п. 0000023941 00000 п. 0000025121 00000 п. 0000025173 00000 п. 0000002275 00000 н. 0000002851 00000 п. трейлер ] >> startxref 0 %% EOF 239 0 объект > endobj 240 0 объект > / Кодировка> >> / DA (/ Helv 0 Tf 0 г) >> endobj 317 0 объект > поток Hb«b`xAX, St8> c«TrJjlTtf / 24: $ 0k% * d.q [! 3.iJXI> / z; kŭbsǭemoZ] ˂Vm˸uzz | Y! (l = G {Doŕ ~ fo`E 8va ‘(0 (

tl494cn техническое описание (1/19 страницы)) TI | ЦЕПИ УПРАВЛЕНИЯ ШИРИНОЙ ИМПУЛЬСА

www.ti.com

ХАРАКТЕРИСТИКИ

1

2

3

4

5

6

7

8

16

15

14

13

12

11

10

000 FE

000 FE

000

DTC

CT

RT

GND

C1

2IN +

2IN–

REF

КОНТРОЛЬ ВЫХОДА

VCC

C2

E2

E2 E2 ИЛИ УПАКОВКА PW

(ВИД Сверху)

ОПИСАНИЕ

TL494

ЦЕПИ УПРАВЛЕНИЯ ШИРИНОЙ ИМПУЛЬСНОЙ МОДУЛЯЦИИ

SLVS074E — ЯНВАРЬ 1983 — ПЕРЕСМОТРЕНО ФЕВРАЛЬ 2005

• Контур управления мощностью

• ПЕРЕСМОТРЕННезавершенные выходы для стока 200 мА или

источника тока

•

Управление выходом выбирает односторонний или

двухтактный

•

Внутренняя схема запрещает двойной импульс на

Любой выход

•

•

Переменное время простоя обеспечивает контроль над общим диапазоном

•

Внутренний регулятор обеспечивает стабильное питание 5 В

эталонное питание с допуском 5%

•

Архитектура схемы

позволяет легко

Синхронизация

TL494 включает в себя все функции, необходимые для построения схемы управления с широтно-импульсной модуляцией (ШИМ)

на одном кристалле. Это устройство, разработанное в первую очередь для управления источником питания, позволяет адаптировать схему управления источником питания

к конкретному применению.

TL494 содержит два усилителя ошибок, встроенный в кристалл настраиваемый генератор, компаратор управления мертвой выдержкой (DTC),

триггер управления импульсным управлением, регулятор 5 В, точность 5% и выход -схемы управления.

Усилители ошибок имеют диапазон синфазного напряжения от –0,3 В до VCC — 2 В. Компаратор управления мертвым временем

имеет фиксированное смещение, которое обеспечивает примерно 5% мертвого времени.Генератор на чипе можно обойти

путем прекращения RT с опорным выходом и обеспечивая вход пилообразного КТ, или он может управлять общими

цепей в синхронных нескольких железнодорожных источников питания.

Незакрепленные выходные транзисторы обеспечивают выход с общим эмиттером или эмиттерным повторителем.

TL494 обеспечивает двухтактный или несимметричный выход, что может быть s

TL494CN техническое описание — ЦЕПЬ УПРАВЛЕНИЯ МОДУЛЯЦИЕЙ ШИРИНЫ ИМПУЛЬСА РЕЖИМА ПЕРЕКЛЮЧЕНИЯ | TL494CN. pdf от Motorola, Inc

TL494CD	ЦЕПИ УПРАВЛЕНИЯ ИМПУЛЬСНОЙ ШИРИНОЙ МОДУЛЯЦИИ	Texas Instruments
TL494CD	ЦЕПИ УПРАВЛЕНИЯ ИМПУЛЬСНОЙ ШИРИНОЙ МОДУЛЯЦИИ	Texas Instruments
TL494CD	ЦЕПИ УПРАВЛЕНИЯ ИМПУЛЬСНОЙ ШИРИНОЙ МОДУЛЯЦИИ	Texas Instruments
TL494CD	ЦЕПЬ УПРАВЛЕНИЯ С МОДУЛЯЦИЕЙ ШИРИНЫ ИМПУЛЬСА РЕЖИМА ПЕРЕКЛЮЧЕНИЯ	Компания ON Semiconductor
TL494CD	SWITCHMODE TM Цепь управления широтно-импульсной модуляцией	Компания ON Semiconductor
TL494CD	ЦЕПИ УПРАВЛЕНИЯ ИМПУЛЬСНОЙ ШИРИНОЙ МОДУЛЯЦИИ	Texas Instruments
TL494CD	Контроллер SMPS	Fairchild Semiconductor
TL494CD	Цепи управления широтно-импульсной модуляцией Switchmode	First Components International
TL494CD	ЦЕПИ УПРАВЛЕНИЯ ИМПУЛЬСНОЙ ШИРИНОЙ МОДУЛЯЦИИ	Texas Instruments
TL494CD	ЦЕПЬ УПРАВЛЕНИЯ С МОДУЛЯЦИЕЙ ШИРИНЫ ИМПУЛЬСА РЕЖИМА ПЕРЕКЛЮЧЕНИЯ	Motorola, Inc

.
