Толщина проволоки для предохранителя. Плавкие предохранители для автомобиля: подбор, замена и безопасное восстановление

Как правильно подобрать плавкий предохранитель для автомобиля по току и диаметру провода. Можно ли безопасно восстановить сгоревший предохранитель в экстренной ситуации. Какие риски несет установка самодельного «жучка» вместо штатного предохранителя.

Содержание

Назначение и принцип работы автомобильных предохранителей

Плавкие предохранители являются важнейшим элементом защиты электрооборудования автомобиля. Их основная задача — предотвратить повреждение проводки и потребителей при коротких замыканиях или перегрузках в электрической цепи.

Принцип действия плавкого предохранителя основан на разрушении тонкой металлической перемычки при превышении допустимого тока. При этом цепь размыкается, предотвращая более серьезные повреждения.

Основные преимущества плавких предохранителей:

  • Простота конструкции и низкая стоимость
  • Высокая надежность и скорость срабатывания
  • Возможность визуального контроля исправности
  • Легкость замены при выходе из строя

Типы автомобильных предохранителей

В современных автомобилях используются несколько основных типов плавких предохранителей:

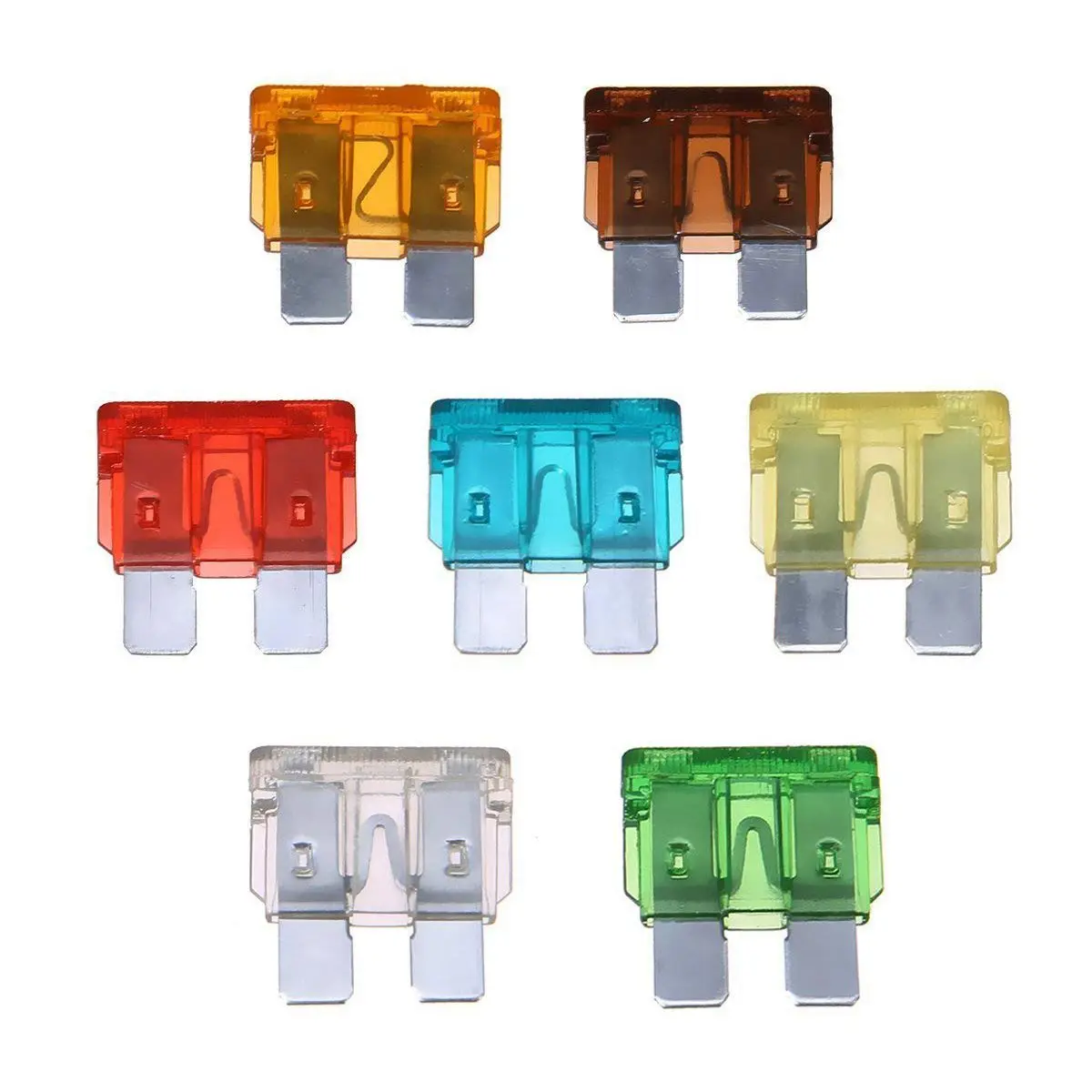

  • Пластиковые ножевые (флажковые) — наиболее распространены
  • Керамические цилиндрические — применяются для защиты силовых цепей
  • Стеклянные трубчатые — встречаются в старых моделях

Ножевые предохранители стандартизированы по цветовой маркировке в зависимости от номинального тока:

ЦветНоминальный ток, А
Серый2
Фиолетовый3
Бежевый5
Красный10
Синий15
Жёлтый20

Как подобрать правильный номинал предохранителя

При замене сгоревшего предохранителя крайне важно установить новый с аналогичным номинальным током. Использование предохранителя с завышенным номиналом может привести к повреждению защищаемой цепи.

Номинальный ток предохранителя должен быть на 20-30% выше максимального рабочего тока в цепи. Это обеспечивает запас по срабатыванию и исключает ложные размыкания.

Для определения требуемого номинала можно воспользоваться простой формулой:

Iпред = 1.3 * Iраб

где:

  • Iпред — номинальный ток предохранителя
  • Iраб — максимальный рабочий ток в цепи

Можно ли восстановить сгоревший предохранитель

В экстренной ситуации, когда нет возможности заменить сгоревший предохранитель на новый, некоторые автолюбители пытаются восстановить его самостоятельно. Однако такой способ крайне опасен и может привести к серьезным последствиям.


Основные риски самостоятельного восстановления предохранителя:

  • Нарушение изоляции и возникновение короткого замыкания
  • Перегрев и возгорание проводки из-за неправильно подобранного сечения проволоки
  • Выход из строя дорогостоящего электрооборудования

Поэтому категорически не рекомендуется использовать самодельные «жучки» или восстанавливать сгоревшие предохранители подручными средствами. Единственный безопасный способ — это установка нового предохранителя с аналогичными характеристиками.

Как безопасно заменить предохранитель в экстренной ситуации

Если все же возникла критическая ситуация, когда необходимо временно восстановить работу электроцепи, а запасного предохранителя нет, можно воспользоваться следующим алгоритмом:

  1. Определить номинальный ток сгоревшего предохранителя
  2. Подобрать медный провод с подходящим сечением по таблице ниже
  3. Тщательно зачистить концы провода от изоляции
  4. Аккуратно обмотать концы провода вокруг контактов предохранителя
  5. Проверить надежность соединения и отсутствие замыканий
  6. При первой возможности заменить временную вставку на штатный предохранитель

Таблица соответствия тока предохранителя и диаметра медного провода:


Ток, АДиаметр провода, мм
50,16
100,25
150,32
200,39
300,52

Почему нельзя устанавливать «жучки» вместо предохранителей

Несмотря на кажущуюся простоту, установка самодельных перемычек («жучков») вместо штатных предохранителей крайне опасна. Основные причины:

  • Отсутствие калибровки — «жучок» не обеспечивает срабатывание при заданном токе
  • Низкая отключающая способность — не может разорвать цепь при коротком замыкании
  • Ненадежный контакт — возможен сильный нагрев в месте соединения
  • Риск повреждения блока предохранителей при установке

Использование «жучков» лишает электрооборудование защиты и может привести к возгоранию автомобиля. Поэтому единственный безопасный вариант — это установка штатного предохранителя с требуемым номиналом.

Как правильно обслуживать предохранители в автомобиле

Для обеспечения надежной защиты электрооборудования необходимо периодически проверять состояние предохранителей:


  • Визуально осматривать предохранители на предмет повреждений
  • Проверять надежность фиксации в гнездах блока предохранителей
  • Измерять сопротивление предохранителей мультиметром
  • Заменять окисленные или потемневшие предохранители
  • Всегда иметь комплект запасных предохранителей разных номиналов

При частом перегорании предохранителя необходимо выявить и устранить причину повышенного тока в цепи. Это может быть короткое замыкание, неисправность потребителя или неправильно подобранный номинал.

Заключение

Плавкие предохранители — важнейший элемент защиты бортовой сети автомобиля. Правильный подбор и своевременная замена предохранителей обеспечивает надежную работу электрооборудования и безопасность эксплуатации транспортного средства. Недопустимо использование самодельных «жучков» или восстановление сгоревших предохранителей кустарными способами. В экстренной ситуации допускается только временная установка проволочной вставки подходящего сечения с обязательной последующей заменой на штатный предохранитель.



Таблица диаметров проводов для предохранителей — Таблицы — Справочник



Таблица диаметров плавких вставок



Если в предохранителе перегорает плавкая вставка, ее нужно заменить. Но что делать, если нет под рукой стандартизированных вставок? Как выбрать ток плавления вставки?

Ток плавления – это удвоенное значение тока номинального тока потребителя. Так, если номинальная нагрузка составляет 10 А, выбираем ток плавкой вставки, равный 20 А. Надо иметь в виду, что предохранитель мгновенно не перегорает, ему нужно какое-то время. Поэтому пусковые токи двигателей или другие кратковременные повышенные токи не влияют на работу предохранителя.

Назначение плавких вставок как и автоматических выключателей –защита сети и потребителей от перегрузок и коротких замыканий. Главное отличие плавких вставок от автоматов – это одноразовое использование. В последнее время все больше отходят от применения предохранителей, предпочитая их автоматическим выключателям. Плюс плавких вставок – это относительная доступность, дешевизна в применении. Минус – при срабатывании, чтобы включить, нужно время для замены вставки; при замене вставки нужно отключать напряжение.



Ток плавления, А

Диаметр, мм

Медь

Алюминий

Железо

0,5

0,03

0,04

0,06

1

0,05

0,07

0,12

2

0,09

0,1

0,19

3

0,11

0,14

0,25

4

0,14

0,17

0,3

5

0,16

0,19

0,35

6

0,18

0,22

0,4

7

0,2

0,25

0,45

8

0,22

0.27

0,48

9

0,24

0,29

0,52

10

0,25

0,31

0,55

15

0,32

0,4

0,72

20

0,39

0,48

0,87

25

0,46

0.56

1

30

0,52

0,64

1,15

35

0,58

0,7

1,26

40

0,63

0.77

1,38

45

0,68

0,83

1,5

50

0,73

0,89

1,6

60

0,82

1

1,8

70

0,91

1.1

2

80

1

1,22

2,2

90

1,08

1,32

2,38

100

1,15

1,42

2,55

120

1,31

1.6

2,85

140

1,45

1.78

3,18

160

1,59

1,94

3,46

180

1,72

2,1

3,75

200

1,84

2,25

4,05

225

1,99

2,45

4,4

250

2,14

2,6

4,7

275

2,2

2,8

5

300

2,4

2,95

5,3



                 I=80√d3
                                      — формула для расчета тока плавкой вставки для медной проволоки


Диаметр провода для предохранителя | Электрик в доме

Автор: admin, 09 Апр 2013

Диаметр провода для предохранителя

Плавкие предохранители

Иногда бывает нужно срочно заменить перегоревший предохранитель, а нужного нет под рукой. Но можно отремонтировать старый предохранитель, но при этом правильно подобрать диаметр провода для предохранителя или для плавкой вставки.  В одной из предыдущих статей был рассмотрен подбор диаметра провода для предохранителя, точнее для обычной бытовой электрической пробки. Поэтому таблица подбора диаметра проволоки была приведена только для этих пробок. В этой статье я опубликую более полную таблицу, практически для любых плавких предохранителей.

Не смотря на огромное количество различных конструкций, все плавкие предохранители работают по одному и тому же принципу — перегорание заключённой внутри корпуса проволочки(проволочек) при превышении допустимого тока, проходящего через предохранитель. Плавкие предохранители (вставки) используются до сих пор в очень многих схемах, хотя постепенно их вытесняют автоматические предохранители.  Поэтому будет не лишним знать как можно починить перегоревший предохранитель в автомобиле, пробку в квартире или на даче, плавкую вставку в электрощите, предохранитель в телевизоре, радиоприёмнике и т.д…

Некоторые вставляют вместо перегоревшего предохранителя толстую проволоку или гвоздь, но это может привести к поломке электроприборов и даже к пожару. Не делайте этого, лучше правильно рассчитайте необходимый диаметр проволочки.

Ремонт предохранителя

Принцип ремонта любого предохранителя прост — поставить новую проволоку взамен перегоревшей.  Как это сделать можно посмотреть на примере ремонта электрической пробки. Для предохранителей, рассчитанных на большие токи, необходимо припаять проволочку, просто прикрутить будет недостаточно, будет плохой контакт, соединение начнёт нагреваться и может оплавить зажимы(гнездо,патрон) предохранителя. Для маломощных предохранителей можно зачистить концы проволочки ножом и просто накрутить несколько витков на контакты предохранителя, но при токе более 10А я этого делать не советую.

Если же запаять проволочку как было, то получится (при правильном подборе проволочки) практически новый предохранитель, не уступающий заводскому.

Таблица подбора диаметра провода для предохранителя

Таблица подбора диаметра провода для предохранителя

Как измерить или вычислить диаметр имеющейся под рукой проволочки было описано тут.

Будет интересно почитать:

Рубрики: Неисправности в электропроводке, Устройства защиты
Метки: защитные устройства, сечение кабеля, Устройства защиты, электричество

Диаметры медного провода для предохранителя

Диаметры медного провода для плавкой  вставки предохранителя

Табличка, которая должна быть под руками у каждого электрика.

Диаметры медного провода для плавкой   вставки предохранителя

Номинальный диаметр медного провода, мм

Ток плавкой вставки предохранителя, А

Номинальный диаметр медного провода, мм

Ток плавкой вставки предохранителя, А

0,05

0,6

0,71

47,8

0,063

1,25

0,75

52

0,071

1,5

0,8

57,2

0,08

1,8

0,85

62,7

0,09

2,1

0,9

68,3

0,1

2,5

0,95

68,6

0,112

3

1

80

0,124

3,5

1,06

87,3

0,14

4,2

1,12

94,8

0,16

5,1

1,18

102,5

0,17

5,6

1,25

111,8

0,18

6,1

1,32

121,3

0,2

7,1

1,4

132,5

0,224

8,4

1,45

139,7

0,25

10

1,5

147

0,28

11,8

1,6

161,9

0,315

14,1

1,7

177,3

0,335

15,5

1,8

193,2

0,355

16,9

1,9

209,5

0,4

20,2

2

226,2

0,45

24,1

2,12

247

0,5

28,2

2,24

268,2

0,56

33,5

2,36

290

0,63

40

2,5

316,2

0,67

43,7

Можно ли предохранитель заменить проводом? — Радиомастер инфо

Проведены эксперименты по замене предохранителей калиброванным медным проводом и сделаны интересные выводы.

С заменой предохранителей, сталкивался практически каждый человек. Многим известна табличка для замены предохранителей проводом, она без труда находится в интернете и во многих справочниках:



Я решил проверить, соответствуют ли указанные в таблице значения реальным токам перегорания. Результаты получились довольно интересные.

Для проверки взял наиболее распространенное значение тока для предохранителя 3 Ампера. Подобрал медный провод диаметром 0,11 мм. Для этого случая удобно применять одну жилу из многожильного монтажного провода. Ее не нужно зачищать она и так обеспечивает надежный контакт.

Измерение диаметра микрометром:

Поскольку предохранители бывают разных размеров, решил проверить ток перегорания для разной длины провода диаметром 0,11мм.

Наиболее распространены такие предохранители:

Встречаются еще и такие:

Измерения начал с провода для самых длинных предохранителей 40мм. Ток перегорания составил 3,1А. Показания снимал с мультиметра, у него выше точность, чем у блока питания.

Провод того же диаметра 0,11мм длиной 10 мм перегорел при токе 4,78А.

Такой же провод длиной 4мм перегорел при токе уже 7,59А.

Интересная получается картина. Так для каких же предохранителей предназначена табличка проводов с указанными токами плавления? Есть еще и формулы расчета диаметра провода для замены предохранителя. Они дают значения, близкие к табличным. Уж очень большой получается разброс.

Провел опыты при разных напряжениях, постоянном 36В и переменном 230В. Ток менял плавно и скачками. Значения токов немного отличались, но зависимость от длины провода подтвердилась, почти в тех же пропорциях. Да оно и понятно, это можно объяснить изменением сопротивления при разной длине провода и отводом тепла от нагревающегося провода.

Взял заводской предохранитель на 3А и проверил его ток перегорания. Получил ток перегорания 5,59А.

Ну теперь есть ориентир. Решил измерить ток перегорания того же провода диаметром 0,11мм при разных способах его установки на перегоревший заводской предохранитель. Получил такие результаты.

Установил провод внутрь трубки предохранителя. Внешне получается, как заводской. Ток перегорания 5,38А, что довольно близко к заводскому.

Обмотал провод вокруг перегорелого предохранителя как часто делают при замене предохранителя без пайки. Ток перегорания 4,82А.

Запаял провод сверху предохранителя в одну линию. Так тоже часто делают если нет отверстий в контактах и проблемно вставить провод внутрь. Ток перегорания составил 3,81А.

Существенная разница между первым и третьим способом установки провода.

Посмотрел технические условия на плавкие предохранители. Там есть даже схема проведения испытаний. Но ведь я проводил не измерения абсолютных значений тока перегорания, а сравнительный анализ величины тока перегорания от способов установки и длины провода одного и того диаметра при прочих равных условиях.

Выводы.

  1. При замене перегоревшего предохранителя калиброванным проводом определенного диаметра нужно учитывать длину провода. При этом, чем длиннее провод, тем ниже значение тока перегорания.
  2. Ток перегорания зависит от способа установки провода на предохранитель. При этом, если предохранитель запаивать, делать герметичным, то ток возрастает, (светит как лампочка). Так же ток больше при тугой намотке вокруг корпуса предохранителя по сравнению с прокладкой провода в одну линию. На мой взгляд, это объясняется большим отводом тепла при намотке.
  3. Штатный предохранитель, или запаивание калиброванного провода нужного диаметра внутрь — самый правильный выход из ситуации. Особенно нужно быть осторожным при установке провода поверх предохранителя, так как раскаленный проводник, вне корпуса предохранителя, может вызвать возгорание окружающих его предметов.
  4. Ну и самое главное. Никогда не нужно менять предохранитель, пока не установлена причина перегорания ранее стоявшего. Особенно нельзя устанавливать вместо перегоревшего предохранителя металлические предметы (монеты, скрепки, фольгу) а также провод большого диаметра.

Вот пример неправильной замены предохранителя на автомобиле. Установлен вот такой «жук»:

И вот последствия. Перегоревшие жгуты автомобильной проводки.

Целесообразно всегда иметь под рукой калиброванный провод, например, в автомобиле, чтобы установить до покупки штатного предохранителя.

Провод диаметром 0,13мм в одну жилу на автомобильном предохранителе перегорает при токе около 5А. В две жилы ток перегорания в 1,8 раза больше, около 9А. И так далее. Это лучше, чем ставить то, что попадет под руку.

Материал статьи продублирован на видео:



Как безопасно восстановить автомобильный предохранитель

Плавкий предохранитель – одно из самых древних электротехнических устройств. Считается, что изобретателем предохранителя является Луи Франсуа Клеман Бреге, французский электротехник. В 1847 году он провел ряд экспериментов и выяснил, что вставки из тонкой проволоки фиксированного сечения способны перегорать при превышении током в электрической цепи определенной силы, пропорциональной сечению. Практическое же применение предохранителей, как устройств, началось приблизительно с середины XIX века – сперва в промышленной и бытовой электротехнике, а с массовым распространением «стальных коней» – и в автомобильной.

Несмотря на изобретение разного рода автоматически восстанавливающихся предохранителей – пружинных, биметаллических, полупроводниковых – самый обычный одноразовый плавкий предохранитель Луи Бреге до сих пор является наиболее распространенным и эффективным устройством защиты электроцепей в любом автомобиле от токовой перегрузки и короткого замыкания.

И в бюджетном, и в премиальном автомобиле практически все электрические потребители защищены плавкими предохранителями. И в мануале к любому авто, а тем более – в руководстве по обслуживанию и ремонту, обязательно есть такая (или очень похожая) фраза:

Запрещается даже временно устанавливать проволочные перемычки вместо соответствующих предохранителей, так как это может привести к повреждению электрической проводки и возникновению пожара!

Сказано правильно, и спорить с этим мы не намерены. Однако отметим, что обстоятельства бывают всякие, в том числе и не вполне рядовые. И любой владелец немолодого и повидавшего жизнь автомобиля может оказаться в ситуации, когда какой-то важный для движения предохранитель сгорел – в цепи бензонасоса, зажигания, стеклоочистителей в дождь, фар ночью и т. п, а заменить его нечем. Произойти подобное может не только в городе, где полно автомагазинов, отзывчивых граждан, а также автосервисов и эвакуаторов, наконец, а в глуши, когда запасных предохранителей в загашнике не оказалось, магазинов и просто добрых людей поблизости нет, а ехать-таки нужно…

Так что лучше обладать знаниями «для случая, который не случится», нежели оказаться беспомощным в маловероятной, но все же экстремальной ситуации! Как там звучит якобы японская поговорка, которую так любят писать в статусах в соцсетях? «Самурай носит меч всю жизнь, даже если понадобится он ему лишь раз в жизни»… Ну или что-то вроде того…

Когда «жучок»… был нормой

Молодые автовладельцы хорошо знакомы с современными П-образными ножевыми предохранителями, и, как правило, знакомы с их предшественниками, распространенными на советских машинах – предохранителями стержневого типа с их вечно паршивым контактом. А вот что было ЕЩЕ РАНЬШЕ, скорее всего, уже не помнят…

А вот до 70-х годов в автомобилях (кстати, не только в советских!) применялись предохранители, как раз очень похожие на современные П-образные ножевые. Представляли они собой текстолитовую пластинку с приклепанными пружинящими ножками-контактами и намотанными на нее 15-20 сантиметрами запасной проволочки. Если проволочка между контактами сгорала (предохранитель срабатывал), водитель просто отматывал с мотовильца несколько сантиметров и соединял ей контакты заново. Предохранитель восстанавливал свои свойства!

Не сказать, что такой принцип был идеальным – контакт в проволочном предохранителе частенько ухудшался со временем, поскольку зависел от силы и аккуратности намотки проволочки. Однако система все же просуществовала долгие годы на самых разных легковых и грузовых машинах и считалась вполне работоспособной. И обратите внимание: это ж по современным меркам натуральнейший «жучок»!

  «Жучок» – да не «жучок»! «Жучком», опасным и запрещенным к использованию, такой предохранитель считался бы, если б в нем применялась СЛУЧАЙНАЯ проволока! Но проволока в нем была строго тарированная, с сечением, соответствующим нужному току защиты, значение которого печаталось на корпусе предохранителя! Поэтому если взять современный предохранитель ножевого типа (сгоревший) и соединить его ножки проволочкой, чье сечение на сгорание приблизительно соответствует току, маркированному на предохранителе изначально, то такой «жучок» не будет представлять собой опасности для электропроводки автомобиля. Но как понять – какая проволока нужна?

Диаметр провода и ток сгорания

А вот для этого существует специальная расчетная формула. Но чаще для простоты используется заполненная по этой формуле справочная таблица! В свое время, когда развлечением считалось техническое творчество, а не деградация в соцсетях, эту табличку знал каждый школьник, посещающий радиокружок. Ибо изготовить своими руками предохранитель для самодельной конструкции было нормой! В справочной табличке для удобства сечение одножильного медного провода уже конвертировано в диаметр.

Для наиболее распространенных номиналов автомобильных предохранителей таблица выглядит так. Если же интересны иные значения токов (а эти таблицы обычно включают в себя диаметры провода для изготовления предохранителей от 0,5 ампер до 200-300 ампер), то нагуглить полную версию будет несложно.

Для примера. В распространенном LAN-кабеле «витая пара», которым проводят интернет в квартиры, одна жилка имеет диаметр около 0,5 мм – отрезок такого провода сработает в качестве предохранителя при токе около 30 ампер. В многожильных проводах типа ШВВП, используемых для подключения электроприборов к розетке, часто используются жилки диаметром 0,2 мм – на 7 ампер… Если сложить вдвое – получится предохранитель на 14-15 ампер. Ну и т. п.

Измеряем провод без штангенциркуля и микрометра

ОК, теперь мы знаем, как сделать относительно безопасный «жучок» на нужный нам ток… И проволочку найти и расплести на жилки, в принципе, несложно – можно в крайнем случае разрезать и очистить от изоляции провод лампы-переноски, USB-шнура, а то и какие-то штатные электроцепи в машине допустимо временно «ампутировать», отрезав провод от чего-то не слишком нужного типа задней противотуманки… В конце-концов, экстремальные ситуации порой требуют экстремальных решений.

Но как понять, на какой ток рассчитан провод, если мы не знаем его диаметр? Ведь на глаз определить толщину нереально! А ни штангенциркуля, ни микрометра в багажнике, как правило, нет… И опять на помощь придут дедовские приемчики – простые, но надежные.

Берем любой цилиндрический предмет – карандаш, отвертку, спичку, веточку – и наматываем на нее провод плотно виток к витку. Чем больше витков – тем выше будет точность измерения, но обычно достаточно 15-20 витков. Намотали – измеряем общую длину намотки линейкой и делим полученное число миллиметров на количество витков. Результат – диаметр провода!

Зануды пробурчат: «Ну да, запасных предохранителей с собой нет, а вот линейка в машине нашлась, видите ли!». Специально для зануд: ну XXI век же на дворе… У многих, к примеру, линейка есть в смартфоне!

Делаем предохранитель-«жучок»

…ну и последний шаг – если провод найден, диаметр его измерен, и он нам подходит. Плотно и туго наматываем отрезок медной жилки на ножки сгоревшего предохранителя и вставляем его на место. Готово!

И напоследок еще раз напоминаем, что заниматься подобным ремонтом, даже вдалеке от цивилизации и помощи, необходимо весьма и весьма осторожно! Делайте «жучок», лишь окончательно убедившись, что аналогичный сгоревшему фабричный предохранитель нельзя хотя бы на время выдернуть из цепи, где он защищает что-то, без чего можно временно обойтись, – например, обогрев заднего стекла или нечто подобное. И если уж запасных нет, выдернуть неоткуда и за помощью обратиться не к кому – тогда только мотайте «жучок»… Но не забудьте при первой же возможности заменить его на нормальный предохранитель и выяснить причину перегорания!

Опрос

Вы когда-нибудь застревали в глуши на неисправной машине?

Всего голосов:

Жучки — замена плавкого предохранителя на ток до 10 А | hardware

Формула расчета плавкого предохранителя (до 10А)

Дачники часто, при перегорании «пробки» ставят, временно, самодельный плавкий электрический предохранитель «жучок». Медную проволоку подбирают по диаметру, в зависимости от нужного тока срабатывания (зависимость нелинейная). Слишком толстую проволоку нужно калибровать до меньшего диаметра (см. таблицу)

Для тонкой медной проволочки диаметром от 0,02 до 0,2 мм (без толщины изоляции), ток плавления (в амперах) рассчитывается по формуле:

Iпл = (d – 0.005) / 0.034

d – диаметр металлического (медного) проводника в мм;

Таблица

Ток плавления
(в амперах)

Диаметр медной
проволоки, мм

1 0,04
2 0,07
3 0,10
4 0,14
5 0,18
10 0,32
20 0,45
50 1,00




– экстренный ремонт электрического предохранителя.

Внимание: НЕЛЬЗЯ ПРИМЕНЯТЬ в сетях общего пользования самодельные некалиброванные плавкие вставки в качестве «жучков» вместо заводского предохранителя, чтобы не нарушать правила электро и пожаробезопасности.

В радиолюбительской аппаратуре применение предохранителей-самоделок – только в случае достаточной индуктивности на входе (трансформатор или дроссель), если их нет — ставить «быструю» электронную схему защиты. Питание — автономное. Внимание: бытовая техника, после вставки в неё любой «самопальной самоделки» — может быть не принята в ремонт по гарантии, в случае её поломки.

Предохранитель

— DIYWiki

A Предохранитель представляет собой тонкий кусок проволоки, который плавится при прохождении избыточного тока, тем самым разрывая цепь.

Предохранители используются:

  • в розетках
  • внутри приборов
  • в блоке управления или блоке предохранителей
    • MCB и RCBO могут использоваться вместо этих
  • на вводе сети поставщика
  • и другие виды использования, не связанные с домашним хозяйством

Характеристики предохранителей

Номинальный ток предохранителя

А — это ток, который он может пропускать бесконечно в худшем случае.Ток, при котором он предохраняется, значительно выше.

  • Очень медленное срабатывание предохранителя при токах, умеренно превышающих номинальный
  • Очень быстрое срабатывание предохранителя происходит при токах, в несколько раз превышающих номинальный.

Для иллюстрации, предохранитель сетевой вилки на 13 А может пройти 25 А в течение примерно 30 минут, прежде чем он перегорит.

Предохранители сетевой вилки

Предохранитель со стеклянным картриджем меньшего размера 20 мм слева от предохранителя вилки BS1362

BS1362 Предохранители сетевой вилки доступны с номиналами

  • 2A
  • 3A
  • 5A
  • 7A
  • 10A
  • 13A
  • Также используются предохранители на 1А, не соответствующие стандарту BS1362.

3A и 13A — безусловно, самые распространенные предохранители для вилок. 1A, 7A и 10A сегодня можно увидеть нечасто.

В предохранителях сетевой вилки используются керамические картриджи с песком, обеспечивающие дополнительную отключающую способность. Не используйте стеклянные предохранители в сетевых вилках, они не обладают иногда необходимой отключающей способностью.

Подавляющее большинство приборов безопасны с предохранителем на 13 А, но, безусловно, есть исключения, в основном старое оборудование. Использование предохранителя с меньшим номиналом по возможности может снизить риск возгорания.Обсуждение этого.

Характеристики предохранителей для вставных предохранителей 3A и 13A BS1362
Обратите внимание Будьте внимательны при чтении этого графика журнала / журнала, поскольку он включает дополнительное деление, обозначающее половину пути в первом делении в каждой декаде — используйте напечатанную шкалу чтобы избежать путаницы

Характеристики предохранителей для предохранителей 3A и 13A показаны на графике. Для использования графика найдите предполагаемый ток повреждения или перегрузки по горизонтальной оси. У каждого предохранителя есть левая и правая линии, которые представляют нижний и верхний пределы ожидаемого времени срабатывания.вертикальный интервал между двумя линиями для данного тока и типа предохранителя указывает диапазон времени, необходимый для отключения. Ток слева от обеих линий будет передаваться бесконечно, а одна справа от обеих линий будет отключена «мгновенно» (или, по договоренности, в течение обычно требуемого времени отключения 0,4 секунды — при условии, что ток находится в пределах отключающей способности предохранитель).

Современные предохранители сети и предохранители имеют маркировку ASTA и соответствуют стандартному набору цветов.Старые предохранители других цветов не всегда соответствуют требованиям.

Предохранители для оборудования

Стеклянные предохранители

Стеклянные предохранители диаметром 20 мм и более старые 1,25 дюйма широко используются в бытовой технике. Есть 3 распространенных типа этих предохранителей:

  • Быстрый удар
  • Медленный удар
  • Время задержки

Тип обозначается конструкцией внутри стекла и маркировкой на одной металлической крышке.

Пример маркировки:

  • F1A — быстродействующий предохранитель 1A, используется простой плавкий провод.
  • T2A — с задержкой срабатывания 2A, используется плавкий предохранитель с небольшими выступами на нем
  • T5A — с выдержкой времени 5A, использует пружину и пайку

Типы плавких предохранителей с медленным срабатыванием «узелков» и с временной задержкой с «пружиной» не эквивалентны, срабатывание с выдержкой времени намного медленнее, чем с медленным срабатыванием, и это дополнительное время задержка необходима в некоторых приложениях, например, когда задействованы относительно высокие внутренние токи включения, как это обычно бывает внутри источников питания устройства и с двигателями.

Микроволновые печи

В микроволновых печах используются 2 предохранителя, сетевой предохранитель и предохранитель высокого напряжения.

Керамические сетевые предохранители не следует заменять на стеклянные. Предохранитель внутри микроволновой печи является критически важным для безопасности компонентом, в гораздо большей степени, чем другие электрические предохранители. На него полагаются, чтобы предотвратить приготовление пищи пользователем в случае отказа системы блокировки.

Высоковольтный предохранитель менее критичен, он снижает риск возгорания, но существует множество микроволн без высоковольтного предохранителя, безопасного для использования.

Обычно сетевой предохранитель находится рядом с входом сетевого гибкого кабеля, а высоковольтный предохранитель находится на выходе высокого напряжения большого трансформатора.

Предохранители Wire Link

Предохранители проводной связи иногда используются не только в блоках управления, но и в недорогих приборах, например, в электрошкафах. Это просто звено из очень тонкой проволоки. Если при ремонте таких изделий вы обнаружите, что используется очень тонкая нить проволоки, замена ее на обычную более толстую проволоку может быть плохой идеей.

При использовании плавкой вставки для плавких вставок помните, что номинал предохранителя зависит как от длины, так и от диаметра провода. Стандартный провод 5A рассчитан на 5A при 1.25 дюймов, а когда используются более короткие длины, текущий рейтинг значительно возрастает.

Хотя голая медь (подходящей толщины) может использоваться в качестве плавкого провода, это обычно не рекомендуется, поскольку медь достигает очень высокой температуры, прежде чем расплавится. Это может вызвать возгорание или повредить патрон предохранителя.

Другое

В приборах иногда используются предохранители других типов. К ним относятся небольшие круглые герметизированные предохранители, припаянные к печатной плате, иногда предохранители для поверхностного монтажа, предохранительные резисторы и, реже, предохранители автомобильного типа.

Есть также несколько типов тепловых устройств, которые иногда используются вместо предохранителей.

  • Тепловые предохранители представляют собой герметизированную металлическую перемычку с низкой температурой плавления. Их часто используют в трансформаторах и обогревателях.
  • Термические выключатели дискового типа распространены. Обычно биметаллический диск сбрасывается при охлаждении, но некоторые не сбрасываются. Последний обычно можно сбросить, просверлив отверстие и нажав на диск.
  • Иногда встречаются термисторы. Эти самоустанавливаются через 5-20 минут.

Интерпретация отказа предохранителя

Можно получить некоторую информацию о характере неисправности, которая привела к перегоранию предохранителя:

  • Концы проволоки оплавлены, окружение чистое: умеренная перегрузка, очень медленный удар.
  • Концы проводов оплавлены, окружающая среда чистая, но признаки перегрева держателя предохранителя: длительная умеренная перегрузка, возможный перегрев.
  • Концы проводов оплавлены, небольшое почернение вокруг провода предохранителя: довольно большой ток перегрузки, быстрое перегорание.
  • Просто почерневший беспорядок: очень высокий ток перегрузки, очень быстрый удар.
  • Окружающая среда чистая, ни капли расплавленной проволоки предохранителя на любом из сломанных концов: проволока сломана по механическим причинам, а не из-за перегрузки. Обычно наблюдается с предохранителями очень слабого тока (2 А и ниже) и стеклянными предохранителями с незакрепленным концом.

Низковольтные предохранители

Все предохранители имеют номинальное напряжение, выше которого они не смогут разорвать цепь.

Предохранители, предназначенные для транспортных средств, обычно рассчитаны на 32 В и никогда не должны использоваться при напряжении сети, поскольку они, скорее всего, не смогут остановить прохождение тока.

Стеклянные предохранители диаметром 20 мм не следует использовать для замены предохранителей с более высокими характеристиками, 20 мм имеют очень низкие отключающие характеристики по току, недостаточные для многих применений с напряжением сети.

Сетевые предохранители можно безопасно использовать при более низком напряжении. Более низкое напряжение не влияет на их номинальный ток.

BS3036 Вставные предохранители

  • Широко используется в блоках предохранителей и блоках управления.
  • Низкая стоимость
  • Редкое неприятное срабатывание при выходе из строя лампочки.
  • Может быть использован домовладельцами или жильцами при установке толстой проволоки.
  • Коэффициент предохранителя требует снижения номинального тока сетевого кабеля до 70% от номинальной допустимой токовой нагрузки.

Автоматические выключатели стали более популярными, чем заменяемые предохранители, из-за простоты сброса нажатием кнопки и распространенного мнения, что они обеспечивают дополнительную безопасность, поскольку они новее. Подробнее см. Сравнение с предохранителями.

Автоматические выключатели

рекомендуются для сдачи в аренду, где арендаторы могут злоупотреблять плавкими предохранителями.

Предохранители имеют преимущество в том, что они срабатывают меньше, чем автоматические выключатели в цепях освещения (из-за выхода из строя лампы).Если это проблема, замена MCB предохранителем часто решает ее.

Кривые отклика термозакрепления (щелкните для увеличения):

Сечение провода предохранителя

Сечения луженой медной проволоки для использования в полузакрытых предохранителях

Номинальный ток предохранителя (A) Номинальный диаметр проволоки (мм)
3 0,15
5 0,20
10 0.35 год
15 0,50
20 0,60
25 0,75
30 0,85
45 1,25
60 1,53
80 1,80
100 2,00

Предохранители внутреннего сгорания (BS 88 «HRC» и BS 1361)

Предохранители

BS 88 и BS 1361 типа II используются в вводе электропитания.Это то место, где перед счетчиком подается электросеть.

Кривые времени реакции термозакрепления. Нажмите для увеличения:

Извлечение предохранителя на входе

При замене блока управления или блока предохранителей необходимо отключить питание. Работа с живыми хвостами — не лучший план.

Компания-поставщик может отключить питание для вас и может установить разъединитель. Иногда они не делают этого или будут, но только за определенную плату.

Самостоятельное извлечение предохранителя не разрешено законом, но по ряду причин общепризнано, что компании-поставщики предпочли бы, чтобы вы это делали, а не работали вживую, поэтому на практике не было никаких возражений или каких-либо действий. Извлечение предохранителей под напряжением — обычная практика среди профессиональных электриков, и это гораздо меньший риск, чем работа под напряжением.

Предохранитель

Предохранители — это предохранительные устройства, служащие для предотвращения многих случаев пожара, поражения электрическим током и повреждения оборудования.

Нарушение

Одна существенная проблема с предохранителями — это тенденция некоторых пользователей вынимать предохранитель и заменять его чем-то неэффективным, например, более толстым проводом или болтом.Карта предохранителей, хранящаяся на блоке предохранителей, устраняет большинство подобных искушений.

Рейтинг

Предохранители

допускают некоторую длительную перегрузку, поэтому кабели, защищенные плавкими предохранителями, которые могут работать с номиналом выше предохранителя, в частности, для бытовых кольцевых цепей, должны иметь возможность безопасно выдерживать нагрузку, превышающую номинальную мощность предохранителя. Степень разницы в этой перегрузке по току между предохранителем и автоматическим выключателем является причиной разницы в номинальных характеристиках предохранителей на 30 А и автоматических выключателей на 32 А, используемых в кольцевых цепях.

Распространенная проблема конструкции блока предохранителей

Некоторые старые типы блоков предохранителей сконструированы таким образом, что вытаскивание держателя предохранителя при включенном главном выключателе может привести к поражению электрическим током.Это вопрос исторической конструкции блока предохранителей, а не безопасности самого предохранителя. Многие из этих ящиков все еще используются; Не следует извлекать предохранитель при включенном питании и по другим причинам.

Альтернативы

Биметаллический термовыключатель. Термистор. Тепловой предохранитель. Резистор. Дорожка на печатной плате (иногда размер которой может служить предохранителем).

Реф.

См. Также

Лучшая цена на предохранитель 30а — отличные предложения на предохранитель 30а от глобальных продавцов предохранителей 30а

Отличные новости !!! Вы находитесь в нужном месте для провода предохранителя 30А.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот верхний предохранитель 30А в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили предохранитель 30А на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не знаете, как использовать предохранитель на 30 А и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести fuse wire 30a по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

DIY — Сборка и установка блока предохранителей / реле Bussmann RTMR

Часть 2 — Детали



Это часть 2 из продолжающейся серии руководств, в которых вы узнаете, как собрать блок предохранителей / реле Bussmann RTMR для вашего автомобиля.Часть 1 была просто введением, но в этой части я подробно расскажу о деталях, необходимых для сборки этого корпуса. Нам предстоит многое осветить со многими конкретными деталями.

В качестве общего обзора вот список запчастей, которые вам необходимо купить. Некоторые из них говорят сами за себя, а другие могут быть вам немного чужды. По мере того, как я детализирую каждую часть, я буду указывать номера деталей, а также где их можно найти. Затем, в конце, я повторюсь с полным подробным списком всех необходимых частей.

  • Блок предохранителей Bussmann RTMR
  • Клеммы
  • Уплотнения кабельные
  • Заглушки полые
  • Проволока
  • Разъемы Metri-pack
  • Разъемы Weather-pack
  • Предохранители и / или автоматические выключатели
  • Реле
  • Ткацкий станок
  • Термоусадочная
  • Монтажный кронштейн
  • Сборные шины
  • Кольцевые термоусадочные клеммы
  • Медные наконечники для опрессовки
  • Переключатели
  • Панель переключателей
  • Переключатель пустой
  • Отвод с предохранителем
  • Метчик проволочный
  • Molex Mini-Fit Jr.разъемы
  • Клеммы Molex Mini-Fit Jr.
Напоминаем, что я не несу ответственности за повреждения, несчастные случаи или травмы, возникшие в результате изготовления или установки любых электрических модификаций вашего автомобиля. Вы делаете это на свой страх и риск.

Блок предохранителей / реле Bussmann RTMR

Начнем с самого блока предохранителей Bussmann RTMR. Что это такое? Где взять? Какие различия есть между номерами моделей?


Bussmann RTMR производится Cooper Industries, и мы будем использовать Series 15300 RTMR.Глядя на техническое описание коробки, вы можете быстро найти множество вариантов. Я надеюсь, что смогу упростить это для вас. Начнем с системы нумерации деталей. Используя следующую таблицу из технического описания, мы сможем точно определить тип коробки для заказа.


В качестве примера возьмем номер модели 15303-2-2-4 и расшифруем значения слева направо:

  • 1530 3-2-2-4: Эти четыре номер никогда не изменится для этого продукта.
  • 1530 3 -2 — 2 — 4: Монтаж — определяет, какой тип крепежного винта вставляется в каждый из четырех углов коробки. В этом примере спецификация # 10-32 Insert (English) . Вы обнаружите, что это наиболее распространенный вариант в США. На самом деле найти метрический вариант довольно сложно.
  • 15303 — 2 — 2 — 4: Базовые опции — Определяет конфигурацию коробки, которая может включать в себя наличие реле и / или предохранителей.Кроме того, он определяет, есть ли внутренняя шина. В этом примере спецификация — Micro Relay Base (для 5 Micro Relay W / 10 Fuse / C.B.) . Это означает, что эта конфигурация рассчитана на 5 микрореле и 10 предохранителей или автоматических выключателей. Это также подразумевает, что по умолчанию имеется две внутренние шины. Один предназначен для предохранителей, а другой — для реле.
  • 15303 — 2 — 2 — 4: Опции оборудования — Определяет, какие опции оборудования включены в коробку, например, включены ли гайки шпилек шины, прикреплены ли они и включены ли крышки шпилек.В нашем примере спецификация — Гайки (поставляется в собранном виде) , что означает, что гайки включены в шпильки шины, прикреплены и без крышек шпилек.
  • 15303 — 2 — 2 — 4 : Опции крышки — Указывает, входит ли крышка в комплект корпуса. Чтобы сделать его водонепроницаемым, вам обязательно понадобится чехол. В нашем примере спецификация — Relay / c.b. Крышка означает, что в комплект входит высокая крышка для включения автоматических выключателей.

Имея в виду систему нумерации деталей, более подробно изучите базовые опции на следующем изображении из таблицы данных.



На мой взгляд, есть только две конфигурации, которые действительно следует рассматривать для блока вспомогательных предохранителей / реле. Наличие внутренней шины для предохранителей очень выгодно, поскольку это позволяет подключить один источник питания к RTMR, который подает питание на каждый предохранитель. Таким образом, наш выбор ограничен тремя конфигурациями: 1530X-1-X-X, 1530X-2-X-X и 1530X-5-X-X. Кроме того, я хочу иметь возможность использовать реле в дополнение к предохранителям, чтобы исключить 1530X-1-X-X из трех вариантов.Остались два, каждый из которых будет работать, 1530X-2-X-X и 1530X-5-X-X.
  • 15303-2-2-4 — Этот блок имеет две внутренние шины: одну для предохранителей, а другую для реле. Гайки крепления шины прилагаются. В комплект входит высокая крышка для автоматических выключателей.
  • 15303-5-2-4 — В этом блоке есть только одна внутренняя шина для предохранителей. Гайки крепления шины прилагаются. В комплект входит высокая крышка для автоматических выключателей.
Между этими двумя версиями будут различия в том, как все устроено, но в этом руководстве основное внимание уделяется 15303-2-2-4.Я подробно расскажу о подключениях в Часть 4 — Электромонтаж и схемы .

Деталь, используемая в этом руководстве:


Где купить:

Терминалы Metri-Pack

Bussmann RTMR использует клеммы и уплотнения Metri-Pack серии 280, которые производятся Delphi Automotive PLC. В серии Metri-Pack 280 предлагаются терминалы двух типов: с хвостовиком и без него. В RTMR специально используются закрытые клеммы с внутренней резьбой.

Если вы посмотрите на страницу 84 в каталоге Metri-Pack на Delphi, вы найдете список герметичных клемм с внутренней резьбой:

Metri-Pack 280 Герметичные клеммы с внутренней резьбой Metri-Pack 280


Номер детали — Размер AWG
12110853 — 12-10 AWG
12110845 — 14-12 AWG
12129409 — 16-14 AWG
12110847 — 18-16 AWG
12110846 — 22-20 AWG


Позже, Я буду использовать разъемы Metri-Pack при создании дополнительных кабелей, соединяющих Bussmann RTMR.Однако в этих разъемах используются запаянные охватывающие и охватываемые клеммы. Если вы посмотрите на страницу 84 в каталоге Metri-Pack в Delphi, вы найдете список запечатанных клемм с охватывающей резьбой:

Metri-Pack 280 Запечатанные клеммы с резьбой Metri-Pack 280

Номер детали — Типовой размер провода AWG
12077413 — 10-12 AWG
12129493 — 12-14 AWG
12077411 — 16-18 AWG
12084201 — 20-22 AWG
12176387 — 10-12 AWG
12176388 — 12-14 AWG
12176389 — — 16-18 AWG

А затем на странице 85 в каталоге Metri-Pack Delphi вы найдете список запечатанных клемм с охватываемой вилкой.

Metri-Pack 280 Tanged Sealed Male Terminals

Номер детали — Типовой размер провода AWG
12048254 — 10-12 AWG
12129497 — 12-14 AWG
12048159 — 16-18 AWG
12124977 — 20-22 AWG

Детали, используемые в этом руководстве:

  • Metri-Pack 280 Sealedless Female 12-10 AWG — 12110853
  • Metri-Pack 280 Герметичная внутренняя безразъемная резьба 18-16 AWG — 12110847
  • Metri-Pack 280 Герметичная внутренняя резьба 12-10 AWG — 12077413
Где купить:
  • Metri-Pack 280 Sealedless Female 12-10 AWG — 12110853: Mouser
  • Metri-Pack 280 Sealedless Female 18-16 AWG — 12110847: Провод Waytek
  • Metri-Pack 280 Sealed Tanged Female 12-10 AWG — 12077413: Провод Waytek
Совет:

При покупке запасных частей вы можете захотеть купить клеммы для других размеров.Они будут использоваться в разъемах Metri-Pack для ваших принадлежностей. Предлагаемые детали для покупки:
  • Metri-Pack 280 Sealed Tanged Female 14-12 AWG — 12129493: Провод Waytek
  • Metri-Pack 280 Sealed Tanged Female 18-16 AWG — 12077411: Провод Waytek
  • Metri-Pack 280 Sealed Tanged Male 12-10 AWG — 12048254: Провод Waytek
  • Metri-Pack 280 Sealed Tanged Male 14-12 AWG — 12129497: Провод Waytek
  • Metri-Pack 280 Sealed Tanged Male 18-16 AWG — 12048159: Провод Waytek

Клеммы Weather-Pack

Я буду использовать разъем Weather-Pack для жгута проводов переключателя.В них используются клеммы, отличные от разъемов Bussmann RTMR и Metri-Pack.



Клеммы с внутренней резьбой Weather-Pack


Номер детали — Типовой размер провода AWG
12124581 — 12-14 AWG
12124580 — 16-14 AWG
12089188 — 18-16 AWG
12020801 — 22- 20 AWG

Клеммы с наружной резьбой

Номер детали — Типовой размер провода AWG
12124587 — 14-12 AWG
12124582 — 16-14 AWG
12089040 — 18-16 AWG
12089307 — — 22-20 AWG

Детали, используемые в этом руководстве:

  • Weather-Pack Female 20-18 AWG — 12089188
  • Weather-Pack Male 20-18 AWG — 12089040
Где купить:

Кабельные уплотнения

В серии погодоустойчивых разъемов Metri-Pack 280 система предотвращает попадание воды и загрязнений в электрические соединения с помощью резиновых уплотнителей.Если вы посмотрите на страницу 84 в каталоге Metri-Pack компании Delphi, вы найдете список кабельных уплотнений. Вне списка, Tan и Purple недоступны, поэтому обычно не используются.

Metri-Pack 280 Кабельные уплотнения


Номер детали — Размер AWG, цвет
12015193/15324981 —12 AWG, синий
12010293/15324980 — 14-16 AWG, светло-серый
12015323/15324982 — 18 -20 AWG, зеленый
12041351 — 18-20 AWG, коричневый
12089679 — 20-24 AWG, фиолетовый
12015899/15324983 — 20-22 AWG, красный

Для своего проекта я купил синий и зеленый уплотнения.

Детали, используемые в этом руководстве:

  • Metri-Pack 280 Кабельные уплотнения, синие 12 AWG — 12015193/15324981
  • Metri-Pack 280 Кабельные уплотнения, зеленые 20-18 AWG — 12015323/15324982
Где купить:
  • Metri-Pack 280 Cable Seals Blue 12 AWG — 12015193/15324981: Waytek Wire
  • Metri-Pack 280 Кабельные уплотнения, зеленые 20-18 AWG — 12015323/15324982: Провод Waytek
Совет:

При покупке запчастей вы можете купить следующую деталь для размещения провода 16-14 AWG:
  • Metri-Pack 280 Cable Seas Light Grey 16-14 AWG — 12010293/15324980: Waytek Проволока

Заглушки для полостей

Если вы не используете конкретную полость в Bussmann RTMR или даже на соединителе Metri-Pack или Weather-Pack, вам необходимо закрыть его заглушкой для полости.В серии Metri-Pack 280 имеется только одна деталь, необходимая для герметизации неиспользуемых гнездовых и охватываемых полостей:

Заглушка для полостей Metri-Pack 280

Номер детали — Цвет
12010300 — Зеленый

Используемая деталь в этом руководстве:

  • Metri-Pack 280 Cavity Plugs — 12010300
Где купить:

Провод

Для автомобильной проводки используются три типичных типа проводов: SXL, GXL и TXL.У них есть многие из тех же характеристик, включая высокие температурные характеристики, большую гибкость и изоляцию из сшитого полиэтилена. Основное различие между ними — толщина стены утеплителя. SXL — это стандартная толщина, GXL — тонкостенная, а TXL — сверхтонкая.

SXL

Проволока SXL рекомендуется для использования в высокотемпературных средах, где требуется высокая термостойкость согласно SAE J-1128. Проволока SXL часто используется в моторных отсеках, грузовиках, тракторах, лодках, автобусах и в других областях применения, где требуется высокая прочность в сочетании с высокой термостойкостью.

  • Проводник: Медь без покрытия
  • Изоляция: Сшитый полиэтилен (XLPE)
  • Рекомендуемый диапазон температур: от -51 ° C до + 125 ° C.
  • Номинальное напряжение: 50 В
  • Ford Спецификация: Ford (M1L-85A)
  • Chrysler Технические характеристики: Chrysler (MS-5919)
  • SAE Спецификация: SAE J-1128

GXL

Проволока GXL рекомендуется для использования в высокотемпературных средах, где требуется высокая термостойкость согласно SAE J-1128.Проволока GXL часто используется в моторных отсеках, грузовиках, тракторах, лодках, автобусах и в других областях, где требуется высокая прочность в сочетании с высокой термостойкостью.
  • Проводник: Медь без покрытия
  • Изоляция: Тонкостенный сшитый полиэтилен (XLPE)
  • Рекомендуемый диапазон температур: от -40 ° C до + 125 ° C
  • Рекомендуемое напряжение: 50 В
  • Ford Спецификация: Ford (M1L-85B)
  • Chrysler Технические характеристики: Chrysler (MS-8900)
  • SAE Спецификация: SAE J-1128

TXL

TXL Проволока рекомендуется там, где необходимы высокая термостойкость и малый общий диаметр.Он используется во многих автомобильных интерьерах (приборные панели, интерьеры и т. Д.). TXL Wire часто используется в автомобилях, грузовиках, тракторах, лодках, автобусах и других областях, где требуется высокая прочность в сочетании с высокой термостойкостью.

  • Проводник: Медь без покрытия
  • Изоляция: Сверхтонкий сшитый полиэтилен (XLPE)
  • Рекомендуемый диапазон температур: от -51 ° C до + 125 ° C
  • Рекомендуемое напряжение: 50 В
  • Ford Спецификация: Ford (M1L-123A)
  • Chrysler Технические характеристики: Chrysler (MS-8288)
  • SAE Спецификация: SAE J-1128

После исследования я решил использовать для этого проекта провод GXL, поскольку он является наиболее часто используемым и доступным автомобильным проводом.В частности, я хотел использовать провод GXL 18 AWG для переключателей и провод GXL 10 AWG для всей вспомогательной проводки, чтобы приспособить любые устройства с высокой силой тока. Однако общий наружный диаметр 10 AWG GXL слишком велик для размещения кабельных уплотнений. Поэтому я решил использовать провод TXL 10 AWG, который имеет сверхтонкую изоляцию и меньший внешний диаметр для размещения кабельных уплотнений.

В конце концов, я купил провод GXL 18 AWG для переключателей и провод TXL 10 AWG для аксессуаров.

Провод GXL 18 AWG можно легко приобрести в Wire Barn, Waytek Wire или Maney Wire, а также во многих других розничных магазинах.

Труднее найти провод TXL 10 AWG. В итоге я купил его у Maney Wire, но он также доступен в 250-футовых рулонах от Waytek Wire.

Сварочная проволока

Для подключения основного источника питания и заземления между аккумулятором и Bussmann RTMR сварочная проволока 4 AWG является хорошим выбором.



Детали, используемые в этом руководстве:

  • Электропроводка для жгута переключателей: GXL 18 AWG синий, зеленый, оранжевый, белый, желтый, коричневый, красный / черный
  • Электромонтаж принадлежностей в Bussmann RTMR: TXL 10 AWG красный и черный
  • Электропроводка для основного питания и заземления: Сварочный провод 4 AWG красный и черный

Где купить:
Совет:

При покупке запчастей вы можете купить провода другого калибра, подходящие для ваших принадлежностей.При этом потребуются только красный и черный.


Разъемы Metri-Pack

Есть несколько способов подключения аксессуаров к Bussmann RTMR. Самый простой вариант — напрямую подключить каждый аксессуар к корпусу. Однако это ограничивает и неудобно, особенно если вам нужно будет удалить RTMR или установить дополнительные аксессуары в будущем. Я решил использовать разъемы Metri-Pack по нескольким причинам:

  • Та же система, что и у Bussmann RTMR
  • Всепогодный
  • 30 ампер непрерывный максимальный номинальный ток

Различные доступные герметичные разъемы начинаются на странице 84 в каталоге Metri-Pack в Delphi, но это семейство разъемов не имеет ответной части для каждого разъема.Я не буду здесь вдаваться в подробности. Если вы хотите узнать больше, посетите www.metripack.com.

Я использовал двусторонний соединитель серии Metri-Pack 280. Этот разъем состоит из трех компонентов:

Узел разъема с внутренней резьбой: 15300027

Узел разъема с внешней резьбой: 15300002


Зажим обеспечения положения клеммы (требуется 2 зажима для каждого соединения, по 1 для разъемов с вилкой и розеткой):
15300014


Детали, используемые в этом руководстве:

  • Metri-Pack 280 Двусторонний гнездовой разъем — 1530027:
  • Metri-Pack 280 Двусторонний штекерный разъем — 15300002
  • Metri-Pack 280 Зажим для контроля положения клемм — 15300014
Где купить:
  • Metri-Pack 280 Двусторонняя розетка — 1530027: Провод Waytek
  • Metri-Pack 280 Двусторонний штекерный разъем — 15300002: Провод Waytek
  • Metri-Pack 280 Зажим для контроля положения клемм — 15300014: Waytek Wire

Разъемы Weather-Pack

Как и при использовании разъемов Metri-Pack для всех аксессуаров, мне нужен был удобный способ разобрать жгут проводов переключателей.Этот жгут будет состоять из шести проводов 18 калибра, по одному для каждого переключателя, а затем общего заземления. К сожалению, в семействе Metri-Pack нет пары разъемов с шестигранной стыковкой. Поэтому я использовал герметичные разъемы Weather-Pack. Для получения более подробной информации о разъемах Weather-Pack посетите сайт www.weatherpack.com или каталог Weather-Pack от Delphi.

Этот шестисторонний соединитель состоит из двух компонентов:

Женский узел:
12015799


Наружный узел:
12010975


Детали, используемые в этом руководстве:

  • Weather-Pack Six- Разъем с внутренней резьбой — 12015799
  • Шестиконтактный штекерный разъем Weather-Pack — 12010975
Где купить:
  • Шестиконтактный разъем Weather-Pack — 12015799: Провод Waytek
  • Шестиконтактный штекер
  • Weather-Pack — 12010975: Провод Waytek

Переключатели

Наиболее часто используемые переключатели — это герметичные кулисные переключатели серии V производства Carling Technologies.В линейке V-Series типичным выбором являются Contura II и III, Contura V и Contura X. При покупке переключателей вы можете выбрать следующие характеристики:

  • Dependent LED — это светодиодный светильник который загорается при включении переключателя.
  • Независимый светодиод — это светодиод, который загорается, когда включены фары на приборной панели.
  • позиций светодиодов
  • Цвета светодиодов
  • Переключатель ориентации, горизонтальный или вертикальный
  • печатных знаков.
Это позволяет персонализировать ваш проект.



Детали, используемые в этом руководстве:

  • Carling Technologies Contura V
Где купить:

Switch Blank

Поскольку Bussmann RTMR имеет пять реле, я планирую подключить пять переключателей, но панель, которую я использую, вмещает шесть. Поэтому я купил заглушку переключателя, чтобы заполнить шестую позицию.


Детали, используемые в этом руководстве:

Где купить:

Панель переключателей

Для установки переключателей в автомобиле необходима панель переключателей или держатель.В зависимости от того, сколько коммутаторов вы хотите объединить в кластер, следует учитывать несколько размеров. Я устанавливаю пять переключателей, поэтому шестипозиционный держатель переключателя соответствует моим потребностям. Этот держатель переключателя я планирую установить в держатель солнцезащитных очков на потолочной консоли.

Если вам не нужны переключатели на потолочной консоли или они не подходят для них, вам нужно найти место, которое лучше всего подходит для вашего автомобиля.

Если у вас Toyota Tacoma, то другой вариант — это панель для установки переключателей в пространстве прямо перед переключателем.Iggycorp делает отличную панель для этого места, в которой размещаются шесть переключателей, которые можно купить здесь.

Детали, используемые в этом руководстве:

  • Шестипозиционный держатель переключателя серии V
Где купить:

Задние панели переключателей

При подключении переключателей есть несколько способов сделать это. Очень простой способ — напрямую подключить к задним клеммам, но проблема с этим методом заключается в том, что если вам когда-либо понадобится снять панель переключателя, то это непростая процедура.Вам придется отсоединить все провода и попытаться запомнить, куда каждый пошел. Следовательно, есть другие альтернативы — использовать задние переключатели или какой-либо другой разъем.

Задние клеммные коробки, обычно известные как задние переключатели, очень популярны и просты в использовании. По сути, они представляют собой ответную часть, которая крепится к задней части переключателя. Ваша проводка подключается к клеммной коробке, которая затем подключается к переключателю. Если вам нужно снять панель переключателя, то все, что вам нужно сделать, это отсоединить заднюю часть переключателя.Еще одна интересная особенность заключается в том, что они бывают разных цветов, чтобы помочь вам организовать установку.

Какими бы универсальными ни были задние переключатели, я не использовал их, потому что в держателе солнцезащитных очков на потолочной консоли было недостаточно места, чтобы принять необходимую увеличенную глубину.


Детали, используемые в этом руководстве:

  • Я не использовал обратные переключения, но хотел сообщить вам, что это отличный вариант.
Где купить:

Отвод с предохранителем

Для подачи питания на ваши переключатели мы вставим предохранитель в панель предохранителей под панелью приборов.


Детали, используемые в этом руководстве:

  • ATM Add-A-Circuit, ATM Fuse Tap
Где купить:

T-Tap Wire Splice

Для обеспечения питания и заземления нижнего независимого светодиода переключателей мы будем подключаться к цепи диммера приборной панели автомобиля. Для этого потребуется соединить жгут проводов OEM.

Детали, используемые в этом руководстве:

  • Т-образный соединитель проводов, 22-18 AWG
Где купить:

Molex Mini-Fit Jr.Разъемы

Единственным недостатком использования задних переключателей является то, что за переключателями должно быть достаточно места. Таким образом, установка панели переключателей в держателе солнцезащитных очков на потолочной консоли, как в моем проекте, запрещает использование задних панелей переключателей. Поэтому я решил использовать разъемы Mini-Fit Jr. производства Molex. Эта линейка разъемов может поддерживать до 24 соединений на 9 ампер. В этом проекте требовалось 9 проводов для подключения к панели переключателей, о чем я расскажу позже, поэтому я использовал 10-контактные разъемы.

Штекерные соединители (деталь Molex № 39-01-3103) можно приобрести в Mouser.

Розетки с розеткой (деталь Molex № 39-01-2100) можно приобрести в Mouser.


Клеммы Molex Mini-Fit Jr.

Штыревые клеммы (деталь Molex # 39-00-0040) можно приобрести в Mouser.

Розеточные клеммы (деталь Molex # 39-00-0038) можно приобрести в Mouser.


Быстроразъемные соединения с внутренней резьбой

Изолированные быстроразъемные соединения с внутренней резьбой используются для подключения к клеммам на задней стороне переключателей или тыльной стороне переключателей.Их нужно утеплить, как показано. В противном случае существует серьезная опасность поражения электрическим током. Размер провода к переключателям будет 18 AWG, поэтому выбирайте разъем правильного размера, 22-18 AWG.


Детали, используемые в этом руководстве:

  • 22-18 AWG Гнездовой разъем красный нейлон .250 X .032
Где купить:

Быстроразъемные вилки

Изолированные быстроразъемные вилки используются вместе с соединителями для сращивания проводов для подключения к цепи диммера освещения приборной панели.Размер провода к переключателям будет 18 AWG, поэтому выбирайте разъем правильного размера, 22-18 AWG.


Детали, используемые в этом руководстве:

  • 22-18 AWG Mael Disconnect Red Nylon .250 X .032
Где купить:

Предохранители и / или автоматические выключатели

Bussmann RTMR принимает предохранители ATM Mini и автоматические выключатели ATM Mini с площадью основания 280 (2,8 мм). Использование предохранителей или автоматических выключателей — это личный выбор. Либо будет работать нормально.Однако, если вы решите использовать автоматические выключатели, вам необходимо приобрести RTMR с более высокой крышкой для их размещения.

Что касается размеров, это определяется калибром используемой проволоки.

18 AWG — 7 ампер
16 AWG — 10 ампер
14 AWG — 15 ампер
12 AWG — 20 ампер
10 AWG — 30 ампер

Детали, используемые в этом руководстве:

  • Это зависит от каждого аксессуар используется и будет определяться вами.
Где купить:
  • Во многих автомобильных магазинах или интернет-магазинах, таких как Waytek Wire.

Реле

В зависимости от того, какую версию RTMR вы используете, вам необходимо использовать автомобильные реле ISO 280 Micro или Mini, которые имеют клеммы 2,8 мм и сопрягаются с клеммами Metri-Pack, используемыми в RTMR. Основное правило: если выбранный вами корпус вмещает пять реле, вам нужно будет купить реле Micro. В противном случае, если в нем всего три, вам необходимо приобрести мини-реле. Что касается корпуса RTMR, который я использую в этом руководстве, вы хотите купить реле ISO 280 Micro.

В разделе Часть 4, Электромонтаж и схема я более подробно объясню, как работает реле и как подключить к нему аксессуар. А пока просто поймите, что существует два типа реле:

  • однополюсный однополюсный (SPST), нормально открытый (NO)
  • Однополюсный, двойной бросок (SPDT)
Реле SPST четырехконтактные, а реле SPDT пятиконтактные. Реле SPST используются для управления одной цепью. Когда реле находится в выключенном положении, цепь выключена.Когда реле включено, цепь включена. Реле SPDT используются для управления двумя цепями. Когда реле находится в выключенном состоянии, одна цепь включена, а другая выключена. Когда реле находится во включенном положении, цепи меняются местами. Первый выключен, а второй включен.

В этом руководстве я использую 4-контактные реле SPST. Если вам нужны 5-контактные реле SPDT, вам нужно будет сделать свои собственные настройки в отношении проводки. Но это действительно просто, и вы узнаете, как это сделать, после изучения этого руководства.Я расскажу об этом более подробно в Часть 4, Электромонтаж и схемы .

Реле, которые я выбрал для использования, произведены Song Chuan и имеют стандартное соглашение об именах для их идентификации. В качестве примера возьмем этот номер детали: 301-1A-C-R1

. Используя приведенную выше таблицу для справки, давайте пройдемся по порядку слева направо.

  • 301 — 1A — C — R1 — Эти три числа никогда не меняются. Это обозначение серии
  • 301 — 1A — C — R1 — определяет, четырехконтактное или пятиконтактное реле.В нашем примере 1A означает, что это четырехконтактное однополюсное одноходовое нормально разомкнутое реле, SPST-NO.
  • 301 — 1A — C — R1 — Это значение указывает, как реле запломбировано. В нашем примере это реле Flux Tight. Здесь описаны различия. Но в основном пылезащитная крышка не герметична, герметична для флюса герметична, чтобы предотвратить попадание флюса при пайке на печатную плату, а герметичная крышка типа предотвращает попадание флюса, но также моется.Поскольку эти реле устанавливаются в водонепроницаемом корпусе, тип не имеет большого значения.
  • 301 — 1A — C — R1 — Это значение определяет, параллельны ли резистор, диод или что-либо еще параллельно внутренней катушке. При отключении питания от реле может возникнуть скачок напряжения в сотни вольт из-за сжатия магнитного поля на катушке. Такое резкое повышение напряжения может вызвать повреждение чувствительных цепей в автомобиле. Поэтому резистор или диод помещается поперек катушки в качестве цепи подавления и иногда называется демпфером.Оба компонента позволяют рассеивать напряжение. Резистор более долговечный, чем диод, поэтому это обычный выбор.
Вот лист данных на эти реле.



Детали, используемые в этом руководстве:

Где купить:

Wire Loom

Для жгута проводов переключателя я буду использовать 1/4 ″ расширяемый оплеточный жгут.


Детали, используемые в этом руководстве:

  • 1/4 ″ расширяемая оплетка
Где купить:

Термоусадочный

Термоусадочный материал используется для защиты и связывания проводов.Если вы начнете исследовать термоусадку, вы найдете множество вариантов. Корпус Bussmann RTMR и разъемы Metri-Pack обеспечивают защиту от атмосферных воздействий не за счет термоусадки, а за счет силиконовых уплотнений кабеля. Таким образом, термоусадка с клеевым покрытием не требуется, но в итоге я использовал ее, потому что клей помогает удерживать проводку и плетеную оплетку на месте.

Я использовал термоусадочные трубки разных размеров. 3/8 дюйма с клеевым покрытием, 1/2 дюйма с клеевым покрытием, 3/4 дюйма с клеевым покрытием и 3/4 дюйма прозрачным.


Детали, используемые в этом руководстве:

  • Термоусадочная трубка 3/8 ″ с клеевым покрытием, черная — 3M EPS-300 3/8
  • Термоусадочная трубка 1/2 ″ с клеевым покрытием, черная — 3M EPS-300-1 / 2-BLACK-48
  • Термоусадочная трубка 3/4 ″ с клеевым покрытием, черная — 3M EPS-300- 3 / 4-48
  • 3/4 ″ термоусадочная трубка, прозрачная — DSG Canusa CPX 100 0750 CLEAR
Где купить:
  • Термоусадочная трубка 3/8 ″ с клеевым покрытием, черная — 3M EPS-300 3/8: Waytek Wire
  • Термоусадочная трубка 1/2 ″ с клеевым покрытием, черная — 3M EPS-300-1 / 2-BLACK-48: Waytek Wire
  • Термоусадочная трубка 3/4 ″ с клеевым покрытием, черная — 3M EPS-300- 3 / 4-48: Waytek Wire
  • 3/4 ″ термоусадочная трубка, прозрачная — DSG Canusa CPX 100 0750 ПРОЗРАЧНЫЙ: Waytek Wire

Монтажный кронштейн

Существует множество способов крепления Bussmann RTMR.Вы можете приобрести один, сделанный Bussmann специально для RTMR, но он может оказаться очень ограниченным. Вы также можете сделать его самостоятельно из оргстекла, стали или алюминия. Что бы вы ни выбрали, выбор за вами.

Монтажный кронштейн Bussmann, B028-7012-0-J, вероятно, является наиболее доступным по цене и может быть приобретен в Waytek Wire.

Следующий монтажный кронштейн изготовлен членом Tacoma World по имени Yotamac, который идеально подходит для Toyota Tacoma. Он изготавливает несколько размеров, с лазерной вырезкой и без нее.Поэтому, даже если у вас нет Tacoma, вы можете закрепить кронштейн где-нибудь в автомобиле. Вы можете связаться с ним через его сообщение на всемирном форуме Tacoma или в его профиле пользователя.



Детали, используемые в этом руководстве:

  • Стандартная большая монтажная пластина с выемкой от Yotamac
Где купить:

Шины заземления

Bussmann RTMR конфигурируется с внутренними шинами или без них. Из двух, которые я рекомендую использовать, 15303-2-2-4 и 15303-5-2-4, оба имеют внутреннюю шину, которая используется для подачи питания на предохранители.В этом руководстве основное внимание уделяется RTMR, который настроен с двумя внутренними шинами, 15303-2-2-4.

Несмотря на то, что в корпусах RTMR предусмотрена внутренняя разводка шин, нам все же необходимо позаботиться о заземлении для всех принадлежностей. Я решил использовать две внешние шины заземления. Один используется для пяти аксессуаров, подключенных к реле, а другой — для пяти аксессуаров, подключенных к предохранителям. Я расскажу подробнее позже в Часть 4 — Электромонтаж и схемы .

Следующая 5-местная общая мини-шина на 100 А компании Blue Sea Systems идеально подходит для наших нужд.Он имеет пять винтовых клемм № 8-32 для присоединения дополнительных заземлений и две шпильки № 10-32 для прикрепления шины к отрицательной клемме аккумулятора с помощью провода большего сечения. Он также рассчитан на ток 100 А, что близко к рейтингу внутренних шин RTMR.



Детали, используемые в этом учебном пособии:

  • Blue Sea Systems 5-секционные общие мини-шины 100A
Где купить:

Кольцевые клеммы

Для подключения заземляющих проводов от принадлежностей к упомянутым выше шинам заземления вам потребуются термоусадочные кольцевые клеммы.Вам также понадобится еще один зажим с термоусадочным кольцом для заземления светодиодов переключателя. Я использую термоусадочные кольцевые клеммы для защиты проводки от коррозии. Вы также можете использовать стандартные кольцевые клеммы с термоусадочной пленкой, если они у вас есть.

Нам нужно десять кольцевых клемм для подключения заземляющих шин. Это 12-10 AWG с отверстием №8. Нам также понадобится один 12-10 AWG с отверстием 1/4 дюйма и другой 12-10 AWG с отверстием 5/16 дюйма.

Нам понадобится одна кольцевая клемма для заземляющего провода 18 AWG для светодиодов переключателя.Таким образом, вы можете купить термоусадочные кольцевые клеммы диаметром 22-18 AWG с отверстием 1/4 дюйма в Waytek Wire, Del City или Amazon.


Детали, используемые в этом руководстве:

  • 12-10 AWG, термоусадочные кольцевые клеммы # 8 отверстий
  • 12-10 AWG, термоусадочные кольцевые клеммы с отверстием 1/4 ″
  • 12-10 AWG, термоусадочные кольцевые клеммы с отверстиями 5/16 ″
  • 22-18 AWG, термоусадочные кольцевые клеммы с отверстием 1/4 ″
Где купить:
  • 12-10 AWG, термоусадочные кольцевые клеммы # 8 отверстий: Waytek Wire, Del City или Амазонка
  • 12-10 AWG, термоусадочные кольцевые клеммы с отверстием 1/4 ″: Waytek Wire, Del City или Амазонка
  • 12-10 AWG, термоусадочные кольцевые клеммы с отверстиями 5/16 ″: Waytek Wire, Del City или Амазонка
  • 22-18 AWG, термоусадочные кольцевые клеммы с отверстием 1/4 дюйма: Waytek Wire, Del City или Amazon

Патрон предохранителя или автоматический выключатель

Для защиты Bussmann RTMR вам потребуется установить предохранитель или автоматический выключатель.Выбор остается за вами и, как правило, является личным предпочтением.

Я использовал патрон предохранителя Blue Sea ANL с изолирующей крышкой 30-300A, деталь № 5005.

Другой вариант — автоматический выключатель: Blue Sea 285 Series Surface Mount 80A


Частей, используемых в этом руководстве:

Где купить:

Предохранители ANL

Если вы решите использовать держатель предохранителя ANL, такой как я, вместо автоматического выключателя, тогда вам необходимо купить предохранители ANL на 80 А.


Детали, используемые в этом руководстве:

Где купить:

Медные наконечники для обжима

Как упоминалось ранее, я выбрал сварочный провод 4 AWG для подключения Bussmann RTMR к плюсу и земле аккумулятора. Для шпилек на Bussmann RTMR вам потребуются выступы с отверстием 5/16 ″. Шпильки на сборных шинах Blue Sea — # 10-32, поэтому наименьший доступный наконечник для 4 AWG, который я смог найти, был отверстием 1/4 дюйма. В зависимости от вашей конкретной установки вам могут потребоваться проушины с отверстием 3/8 дюйма или даже отверстием 1/2 дюйма.



Детали, используемые в этом руководстве:

  • Для подключения к батарее: выберите в зависимости от настроек
  • Для подключения к держателю предохранителя ANL: 4 AWG с отверстием 5/16 ″
  • Для подключения к Bussmann RTMR: 4 AWG с отверстием 5/16 ″
  • Для подключения к внешним шинам: 4 AWG с отверстием 1/4 ″
Где купить:

Подробный список деталей

В этой статье описаны все необходимые детали, необходимые для сборки корпуса.Подводя итог, я включил следующий список с номерами деталей, ссылками на места, где можно приобрести каждую деталь, и необходимым количеством. При заказе помните, что для многих деталей требуется минимальное количество для заказа. Это неплохо, потому что будут совершаться ошибки. Поэтому полезно иметь в наличии дополнительные услуги.

Bussmann RTMR 15303-2-2-4


Metri-Pack 280 Sealedless Female 12-10 AWG терминалы — 12110853

  • Где купить: Mouser
  • Количество: 20

Metri-Pack 280 Sealedless Female 18-16 AWG терминалы — 12110847

  • Где купить: Waytek Wire
  • Количество: 5 (применяется минимальная сумма покупки)
Metri-Pack 280 Sealed Tanged Female 12-10 AWG терминалы — 12077413
  • Где купить: Waytek Wire
  • Количество: 20 (применяется минимальная сумма покупки)

Metri-Pack 280 Кабельные уплотнения, синие 12 AWG — 12015193/15324981
  • Где купить: Waytek Wire
  • Количество: 40 (применяется минимальная сумма покупки)

Metri-Pack 280 Кабельные уплотнения, зеленые 20-18 AWG — 12015323/15324982
  • Где купить: Waytek Wire
  • Количество: 17 (применяется минимальная сумма покупки)

Заглушки для полостей Metri-Pack 280 — 12010300
  • Где купить: Waytek Wire
  • Количество: 10 (применяется минимальная сумма покупки)

Двусторонняя розетка Metri-Pack 280 — 15300027
  • Где купить: Waytek Wire
  • Количество: 10 (Дополнительно при использовании разъемов на принадлежностях.)

Двусторонний штекерный разъем Metri-Pack 280 — 15300002
  • Где купить: Провод Waytek
  • Количество: 10 (Дополнительно при использовании разъемов на принадлежностях).

Metri-Pack 280 Зажим для контроля положения клемм — 15300014
  • Где купить: Waytek Wire
  • Количество: 20 (Дополнительно при использовании разъемов на принадлежностях).

Weather-Pack Female 20-18 AWG терминал — 12089188
  • Где купить: Waytek Wire
  • Количество: 6 (применяется минимальная сумма покупки)

Weather-Pack Male 20-18 AWG terminal — 12089040
  • Где купить: Waytek Wire
  • Количество: 6 (применяется минимальная сумма покупки)

Шестиконтактный разъем Weather-Pack — 12015799

Шестиконтактный разъем Weather-Pack — 12010975

Провод GXL 18 AWG
  • Где купить: Wire Barn, Waytek Wire или Maney Wire
  • Цвета: черный, синий, коричневый, зеленый, оранжевый, красный, красный / черный, белый, желтый
  • Количество: около 10 футов каждого цвета (применяется минимальная сумма покупки)

TXL 10 AWG Wire
  • Где купить: Waytek Wire или Maney Wire
  • Цвета: черный, красный
  • Количество: менее 5 футов каждого цвета (применяется минимальная сумма покупки)

Сварочная проволока 4 AWG
  • Где купить: Remy Battery
  • Цвета: черный, красный
  • Количество: зависит от вашей установки

Четырехконтактные реле Song Chuan 301-1A-C-R1

Blue Sea Systems 5-контактные общие шины 100A Мини-шины

1/4 ″ ткацкий станок с оплеткой для оплетки
  • Где купить: Waytek Проволока
  • Количество: около 10 футов (применяется минимальная покупка)

3/8 ″ термоусадочная трубка с клеевым покрытием, черная — 3M EPS-300 3/8
  • Где купить: Waytek Wire
  • Количество: одна палочка 48 дюймов (требуется минимальная покупка)

Термоусадочная трубка 1/2 ″ с клеевым покрытием, черная — 3M EPS-300-1 / 2-BLACK-48
  • Где купить: Waytek Wire
  • Количество: две 48-дюймовые палки (требуется минимальная покупка)

3/4 ″ термоусадочная трубка с клеевым покрытием, черная — 3M EPS-300- 3 / 4-48

3/4 ″ термоусадочная трубка с клеевым покрытием, красная — 3M EPS-300-3 / 4-RED-48

3/4 ″ термоусадочная трубка, прозрачная — DSG Canusa CPX 100 0750 CLEAR
  • Где купить: Waytek Wire
  • Количество: одна палочка 48 дюймов (требуется минимальная покупка)

Стандартная большая монтажная пластина Yotamac

12-10 AWG, термоусадочные кольцевые зажимы # 8

12-10 AWG, термоусадочные кольцевые зажимы 1/4 ″

12-10 AWG, термоусадочные кольцевые зажимы с отверстиями 5/16 ″

22-18 AWG, термоусадочные кольцевые зажимы с отверстиями 1/4 ″

Медный обжимной наконечник, 4 AWG с 1 / 4 ″ отверстие
  • Где купить: Remy Battery
  • Количество: 1 (возможно, больше с вашей установкой)

Медный обжимной наконечник, 4 AWG с отверстием 5/16 ″
  • Где купить: Remy Battery
  • Количество: 4 (возможно, больше с вашей установкой)

Медный обжимной наконечник, 4 AWG с отверстием 3/8 ″
  • Где купить: Remy Battery
  • Количество: 0 (возможно, больше при вашей настройке)

Медный обжимной наконечник, 4 AWG с отверстием 1/2 ″
  • Где купить: Remy Battery
  • Количество: 0 (возможно, больше при вашей настройке)

Патрон предохранителя Blue Sea ANL с изолирующей крышкой 30-300A, (Деталь # 5005)

Предохранитель ANL, 80A

Быстроразъемные соединения с внутренней резьбой 22-18 AWG

Быстроразъемные соединения с внешней резьбой 22-18 AWG

Отвод с предохранителем
  • Где купить: Amazon
  • Количество: 1

Т-образный соединитель проводов, 22-18 AWG

Держатель переключателя, шестипозиционный, серия V

Переключатели — Carling Technologies Contura V

Заглушка переключателя, заглушка панели серии V

Molex Mini-Fit Jr.Штекерные разъемы, 10-контактный (Деталь # 39-01-3103)
  • Где купить: Mouser
  • Необходимое количество: 1

Molex Mini-Fit Jr. Гнездовые разъемы, 10 контактов (Деталь № 39-01-2100)
  • Где купить: Mouser
  • Количество: 1

Molex Mini-Fit Jr. Штыревые клеммы (номер по каталогу 39-00-0040)
  • Где купить: Mouser
  • Количество: 9 (применяется минимальная сумма покупки)

Molex Mini-Fit Jr.Гнездовые клеммы (номер по каталогу 39-00-0038)
  • Где купить: Mouser
  • Количество: 9 (применяется минимальная сумма покупки)

В следующей части, Часть 3 — Инструменты и методы , я покажу вам инструменты, необходимые для выполнения этого проекта, а также базовую технику обжима клемм.

шт. С меткой «Держатель предохранителя»

Держатели предохранителей по Торпед 6 октября 2015 г. 270 419 3 Держатель предохранителя мотоцикла по vrobic 16 апреля 2018 252 360 0 Корпус переключателя переменного тока с предохранителями Каната 19 февраля 2017 г. 141 265 16 Автомобильный держатель предохранителя 12 В с возможностью быстрой печати — Schnell druckbarer 12V Kfz Sicherungshalter от SolarGermany 11 сен 2018 112 174 0 Встроенный автомобильный держатель предохранителя автор: WDWHITE 17 сен 2018 108 187 4 Крышка блока питания с предохранителями по enif 24 октября 2017 г. 106 188 21 год Держатель предохранителя для автомобильного запасного лезвия автор: thingibliep 24 сен 2020 87 126 0 .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
