Схема проводки ваз 2113. Схема электропроводки ВАЗ 2113, 2114, 2115: особенности конструкции и обслуживания

Как устроена схема электропроводки автомобилей ВАЗ 2113, 2114, 2115. Какие основные элементы входят в электрооборудование этих моделей. Как правильно обслуживать и ремонтировать электрику ВАЗ 2113-2115. На что обратить внимание при диагностике неисправностей электрооборудования.

Содержание

Основные элементы электрооборудования ВАЗ 2113, 2114, 2115

Электрооборудование автомобилей семейства ВАЗ 2113-2115 включает следующие основные элементы:

  • Аккумуляторная батарея
  • Генератор
  • Стартер
  • Система зажигания
  • Система освещения и световой сигнализации
  • Контрольно-измерительные приборы
  • Электродвигатели (вентилятора охлаждения, отопителя, стеклоочистителей и др.)
  • Звуковой сигнал
  • Электронные блоки управления (для инжекторных версий)

Все эти компоненты соединены между собой проводкой, образующей единую электрическую схему автомобиля. Понимание устройства этой схемы необходимо для грамотного обслуживания и ремонта электрооборудования.


Особенности электросхемы ВАЗ 2113, 2114, 2115

Электросхема автомобилей семейства ВАЗ 2113-2115 имеет ряд особенностей:

  • Применение монтажного блока с предохранителями и реле для защиты и коммутации электроцепей
  • Использование жгутов проводов с разъемами для удобства монтажа и обслуживания
  • Наличие дополнительных электронных блоков управления в инжекторных версиях
  • Применение мультиплексной системы передачи данных в поздних версиях

Знание этих особенностей позволяет правильно подходить к диагностике и устранению неисправностей электрооборудования.

Диагностика неисправностей электрооборудования ВАЗ 2113-2115

При возникновении проблем с электрикой на ВАЗ 2113, 2114 или 2115 рекомендуется выполнить следующие шаги диагностики:

  1. Проверить исправность предохранителей в монтажном блоке
  2. Осмотреть проводку на наличие повреждений изоляции
  3. Проверить надежность всех электрических соединений
  4. Измерить напряжение аккумуляторной батареи
  5. Протестировать работу генератора

Только после этих базовых проверок стоит переходить к более детальной диагностике конкретных неисправных узлов.


Обслуживание электропроводки ВАЗ 2113, 2114, 2115

Для поддержания электрооборудования ВАЗ 2113-2115 в исправном состоянии рекомендуется:

  • Регулярно очищать клеммы аккумулятора от окислов
  • Проверять уровень и плотность электролита в обслуживаемых АКБ
  • Периодически подтягивать крепления проводов
  • Осматривать состояние изоляции проводов
  • Своевременно заменять изношенные щетки генератора

Такое несложное обслуживание поможет избежать многих проблем с электрикой и продлит срок службы электрооборудования автомобиля.

Основные отличия электросхем карбюраторных и инжекторных версий

Электросхемы карбюраторных и инжекторных версий ВАЗ 2113-2115 имеют ряд существенных отличий:

  • В инжекторных версиях присутствует электронный блок управления двигателем (ЭБУ)
  • Инжекторные версии оснащены дополнительными датчиками (датчик положения коленвала, датчик массового расхода воздуха и др.)
  • В инжекторных версиях применяется электробензонасос вместо механического
  • Система зажигания инжекторных версий управляется электронным блоком

Эти отличия необходимо учитывать при диагностике и ремонте электрооборудования разных версий автомобилей.


Распространенные неисправности электрооборудования ВАЗ 2113-2115

Наиболее часто владельцы ВАЗ 2113, 2114 и 2115 сталкиваются со следующими проблемами электрооборудования:

  • Отказ стартера из-за изношенных щеток или втягивающего реле
  • Выход из строя генератора по причине износа подшипников или диодного моста
  • Перегорание ламп наружного освещения
  • Окисление клемм и разъемов проводки
  • Отказ датчиков системы управления двигателем (в инжекторных версиях)

Своевременная диагностика и устранение этих неисправностей позволит избежать более серьезных проблем и дорогостоящего ремонта.

Модернизация электрооборудования ВАЗ 2113, 2114, 2115

Многие владельцы ВАЗ 2113-2115 проводят модернизацию штатного электрооборудования для повышения надежности и расширения функциональности. Популярные варианты модернизации включают:

  • Установку более мощного генератора
  • Замену штатных фар на биксеноновые
  • Монтаж дополнительных реле для разгрузки штатной проводки
  • Установку современной мультимедийной системы
  • Монтаж парктроников и камеры заднего вида

При проведении любой модернизации важно учитывать нагрузку на штатную электропроводку и при необходимости усиливать ее.


Инструменты для диагностики и ремонта электрооборудования

Для самостоятельной диагностики и ремонта электрооборудования ВАЗ 2113-2115 потребуются следующие инструменты:

  • Мультиметр для измерения напряжения, тока и сопротивления
  • Автомобильная контрольная лампа
  • Набор отверток и гаечных ключей
  • Паяльник и припой для ремонта проводки
  • Диагностический сканер для работы с электронными системами

Наличие этих инструментов позволит выполнять базовую диагностику и несложный ремонт электрооборудования своими силами.


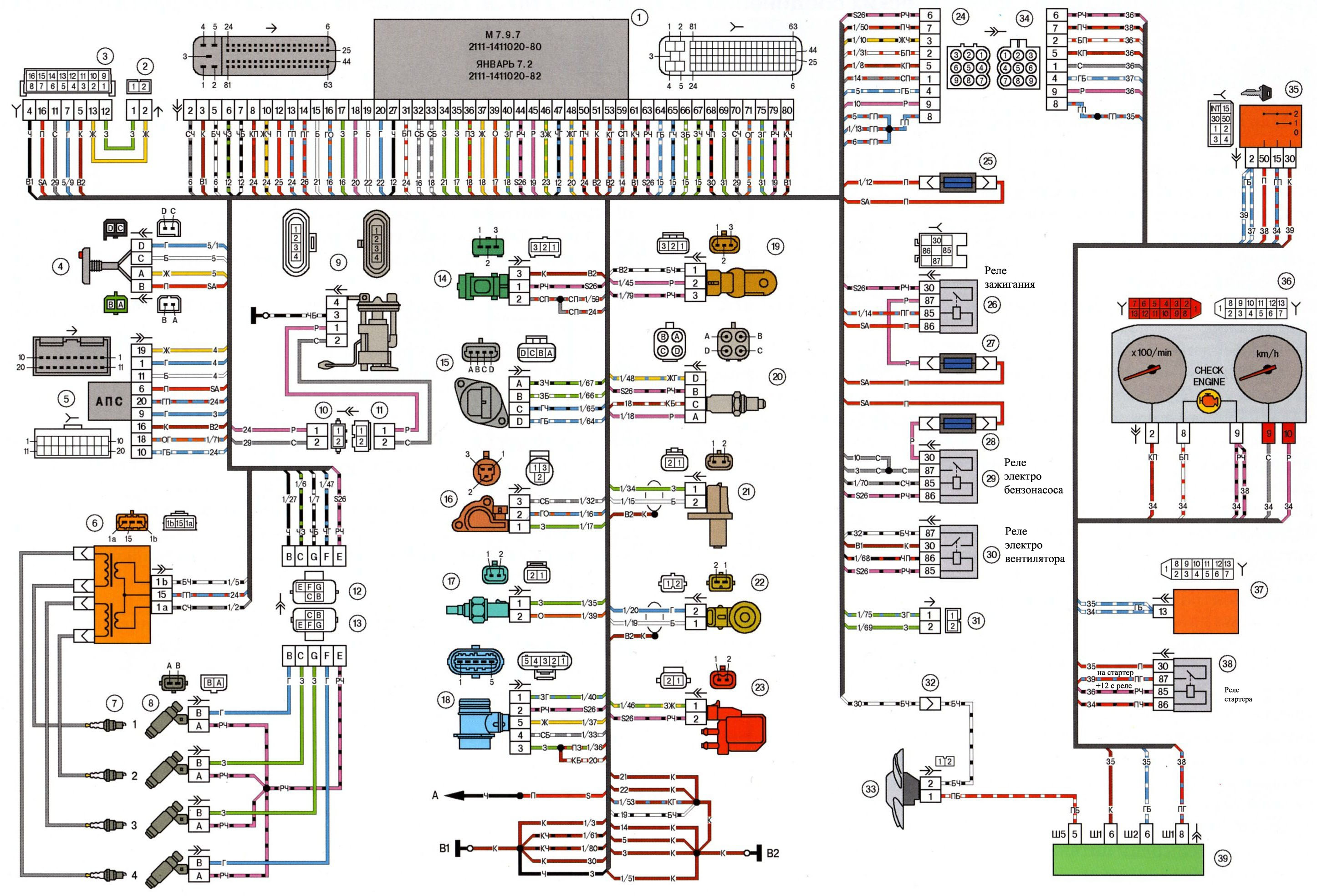

ВАЗ-2113, 2114, 2115. Схема электрооборудования.

Схема электрическая на Ладу Самару

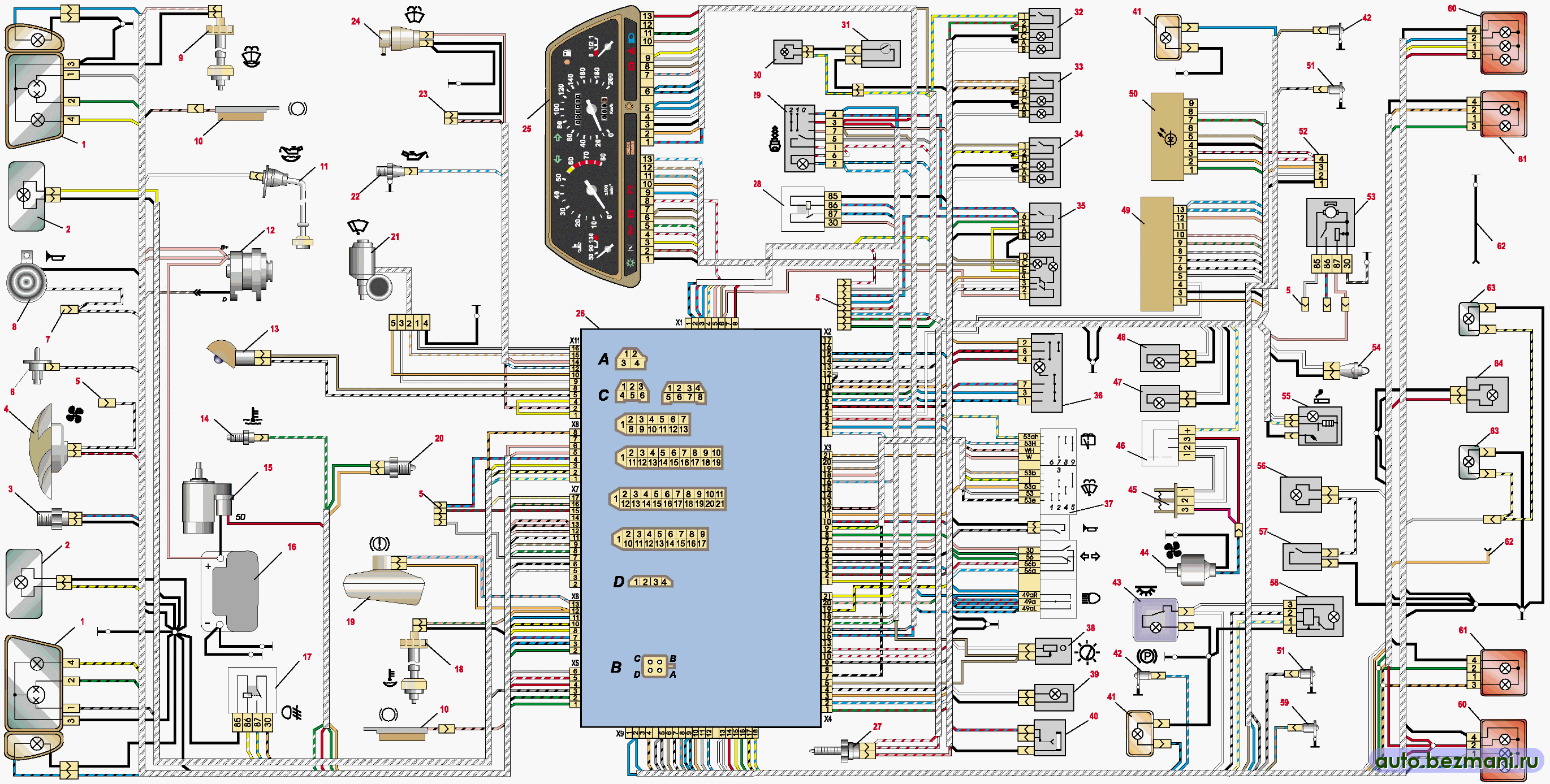

Схема электрооборудования автомобилей ВАЗ-2113, ВАЗ-2114, ВАЗ-2115 (без системы управления двигателем):

1 — блок-фары;
2 — противотуманные фары;
3 — датчик температуры воздуха;
4 — электродвигатель вентилятора системы охлаждения двигателя;
5 — колодки, подключаемые к жгуту проводов системы зажигания;
6 — выключатель подкапотной лампы;
7 — колодка для подключения к звуковому сигналу однопроводного типа;

8 — звуковой сигнал;
9 — датчик уровня омывающей жидкости;
10 — датчик износа колодок передних тормозов;
11 — датчик уровня масла;
12 — генератор;
13 — подкапотная лампа;
14 — датчик указателя температуры охлаждающей жидкости;
15 — стартер;
16 — аккумуляторная баттарея;
17 — реле включения противотуманных фар;
18 — датчик уровня охлаждающей жидкости;
19 — датчик уровня тормозной жидкости;
20 — выключатель света заднего хода;
21 — моторедуктор очистителя ветрового стекла;
22 — датчик контрольной лампы давления масла;
23 — колодка для подключения к электродвигателю омывателя заднего стекла;
24 — электродвигатель омывателя ветрового стекла;
25 — комбинация приборов;
26 — монтажный блок;
27 — выключатель стоп-сигнала;
28 — реле зажигания;
29 — выключатель зажигания;
30 — лампа освещения вещевого ящика;
31 — выключатель освещения вещевого ящика;
32 — выключатель элемента обогрева заднего стекла;
33 — выключатель фонарей заднего противотуманного света;
34 — выключатель противотуманных фар;
35 — выключатель ламп наружного освещения;
36 — выключатель аварийной сигнализации;
37 — подрулевые переключатели;
38 — выключатель ламп освещения приборов;
39 — лампа подсветки шкалы гидрокорректора фар;
40 — штепсельная розетка для переносной лампы;
41 — боковые указатели поворотов;
42 — выключатель плафона на стойках передних дверей;
43 — плафон индивидуального освещения салона;
44 — электродвигатель вентилятора отопителя;
45 — дополнительный резистор электродвигателя отопителя;
46 — переключатель вентилятора отопителя;
47 — лампа подсветки переключателя отопителя;
48 — лампа подсветки рычагов отопителя;
49 — блок бортовой системы контроля;
50 — маршрутный компьютер;
51 — выключатель плафона на стойках задних дверей;
52 — колодка для подключения жгута проводов системы управления двигателем;
53 — электробензонасос и датчик количества бензина;
54 — лампа подсветки передней пепельницы;
55 — прикуриватель;
56 — лампа освещения багажника;
57 — выключатель лампы освещения багажника;
58 — плафон освещения салона;
59 — выключатель лампы сигнализатора стояночного тормоза;
60 — задние наружные фонари;
61 — задние внутренние фонари;
62 — колодка для подключения к элементу обогрева заднего стекла;
63 — фонари освещения номерного знака;
64 — дополнительный сигнал торможения, расположенный в спойлере.

Условная нумерация штекеров в колодках:
A — колодки блок-фар;
B — колодка электробензонасоса;
C — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла;
D — колодки плафона освещения салона.
