Tpa3116D2 описание на русском. TPA3116D2: мощный усилитель для аудиосистем с Bluetooth и регулировками — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое TPA3116D2 и каковы его ключевые характеристики. Как правильно подобрать блок питания для усилителя на TPA3116D2. Какие динамики лучше всего подходят для работы с этим усилителем. Как настроить звучание с помощью регуляторов тембра и громкости.

Содержание

Ключевые характеристики усилителя TPA3116D2

TPA3116D2 — это современный цифровой усилитель класса D, обладающий рядом важных преимуществ:

Высокая эффективность — до 90%
Низкое энергопотребление и тепловыделение
Мощность до 100 Вт на канал при нагрузке 4 Ом
Широкий диапазон питающих напряжений — от 4,5 до 26 В
Встроенные защиты от перегрева, короткого замыкания и др.
Малые габариты и вес

Благодаря этим характеристикам TPA3116D2 отлично подходит для создания компактных и мощных аудиосистем. Как правильно использовать все возможности этой микросхемы? Рассмотрим основные моменты.

Выбор блока питания для усилителя на TPA3116D2

От правильного выбора блока питания во многом зависит качество звучания усилителя. Какие параметры важны?

Напряжение — рекомендуется использовать 18-24 В для получения максимальной мощности
Ток — не менее 5 А для полной раскачки усилителя
Низкий уровень пульсаций — для минимизации фона и помех

При использовании блока питания с меньшим напряжением или током мощность усилителя будет ограничена. Это может привести к искажениям при большой громкости. Оптимальным выбором будет качественный импульсный блок питания на 24 В с током 5-10 А.

Подбор акустических систем для TPA3116D2

Какие колонки лучше всего подходят для работы с усилителем на TPA3116D2? Есть несколько важных моментов:

Сопротивление динамиков — 4-8 Ом
Мощность — от 20 до 100 Вт на канал
Для сабвуфера — специализированный низкочастотный динамик

Для получения хорошего звучания рекомендуется использовать качественные полочные колонки мощностью 50-100 Вт. Это позволит реализовать возможности усилителя по мощности и динамике. Для сабвуфера отлично подойдет динамик на 100-150 Вт с диаметром 10-12 дюймов.

Настройка звучания усилителя TPA3116D2

Многие платы на TPA3116D2 оснащены регуляторами тембра и громкости. Как правильно их использовать?

Регулировка основной громкости

Регулятор MAIN VOLUME отвечает за общую громкость системы. Он влияет на уровень сигнала во всех каналах, включая сабвуфер. При вращении вправо громкость увеличивается, влево — уменьшается.

Настройка тембра

Для точной настройки звучания используются раздельные регуляторы высоких (TREBLE) и низких (BASS) частот. Вращение вправо усиливает соответствующий диапазон, влево — ослабляет. В среднем положении регуляторы не влияют на АЧХ.

Регулировка сабвуфера

Отдельный регулятор SUBWOOFER VOLUME позволяет настроить уровень баса. Дополнительно можно отрегулировать частоту среза кроссовера в диапазоне 20-200 Гц для оптимального согласования с основными колонками.

Особенности работы с Bluetooth

Многие современные платы на TPA3116D2 оснащены встроенным Bluetooth-модулем. Как правильно его использовать?

Bluetooth имеет приоритет над проводным входом AUX
Подключение возможно в любом режиме работы усилителя
Радиус действия — до 10 метров в прямой видимости
Поддерживается автоматическое переподключение

Для использования Bluetooth достаточно включить его на смартфоне и выбрать усилитель в списке устройств. После сопряжения можно сразу начинать воспроизведение музыки. При отключении Bluetooth усилитель автоматически переключится на вход AUX.

Возможные проблемы и их решение

При использовании усилителя на TPA3116D2 могут возникать некоторые сложности. Как с ними справиться?

Искажения на большой громкости

Если при увеличении громкости появляются искажения, возможны следующие причины:

Недостаточное напряжение питания — попробуйте увеличить до 24 В
Слишком большое усиление НЧ или ВЧ — уменьшите уровень регуляторами тембра
Маломощные колонки — замените на более мощные акустические системы

Прерывистый звук

Если звук периодически пропадает, особенно на высокой громкости, вероятные причины:

Недостаточный ток блока питания — используйте БП с током не менее 5 А
Перегрев усилителя — обеспечьте лучшее охлаждение радиатора
Срабатывание защиты — проверьте правильность подключения динамиков

Сравнение TPA3116D2 с другими усилителями

Как TPA3116D2 соотносится с другими популярными микросхемами усилителей? Рассмотрим основные отличия:

Параметр	TPA3116D2	TDA7293	LM3886
Тип	Цифровой (класс D)	Аналоговый	Аналоговый
Макс. мощность	100 Вт	100 Вт	68 Вт
КПД	До 90%	60-70%	60-70%
Габариты	Малые	Большие	Средние
Тепловыделение	Низкое	Высокое	Среднее

Как видно, TPA3116D2 выигрывает по эффективности и компактности, но уступает аналоговым усилителям в чистоте звучания на низких уровнях громкости.

Применение TPA3116D2 в аудиопроектах

Благодаря своим характеристикам, TPA3116D2 отлично подходит для различных аудиопроектов:

Компактные активные колонки
Портативные Bluetooth-колонки
Автомобильные сабвуферы
Усилители для наушников
Многоканальные системы домашнего кинотеатра

Широкий диапазон питающих напряжений позволяет использовать TPA3116D2 как в портативных устройствах от аккумуляторов, так и в стационарных системах от сетевых блоков питания. Это делает микросхему универсальным решением для самых разных применений.

Плата аудиоусилителя на TPA3116D2 с тембром. Делаем усилитель на дачу

Всем привет!
Поступило ко мне новое ТЗ — сделать простенький аудио усилитель для дачи. Максимально дешево, как всегда.

Была акция это плата была по 14 баксов, сейчас Flash Sale по 18.
Доставка почтой Китая с треком.

Упаковка простая и незатейливая

Сначала пупырчатая пленка:

Потом антистатический запаянный пакет:

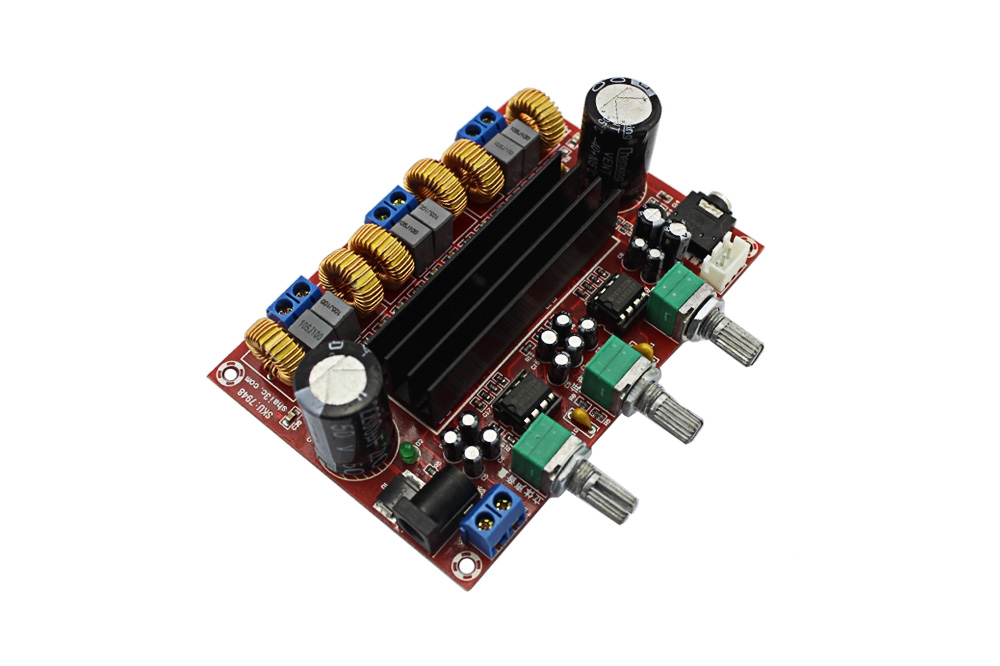

Плата усилителя выглядит так:

Размеры платы: 124х105х30 мм. В комплекте 3 одинаковые золотые ручки на регуляторы, диаметр 15 мм.
Под развитым радиатором пару чипов усилителя TPA3116D2. Даташит.
Диапазон питающего напряжения: 4,5 — 26 В.
90% эффективность и малый нагрев.
Встроенные всевозможные защиты (КЗ, перегрев, превышение напряжения питания…)

При однополярном питании 12В — около 10 Вт, при 24 В — около 30 Вт (на 8 Ом).

Это реальная мощность, что там китайцы пишут

2x150W Digital Audio HIFI Amplifier

это, мягко говоря, преувеличение.

Усилитель оснащен простым темброблоком на 4х операционнике TL074
Грубые измерение АЧХ на выходе показало: тембр НЧ 100 Гц +-5 Дб, тембр ВЧ 9 кГц +- 6 Дб. Для дачного усилителя это плюс, можно подстроить звучание под себя.

Сзади:

указано наименование платы: XH-M549
Сбоку:

Электролиты в питании усилителя на 35 В, натыканы часто.
С другой стороны:

Вход сигнала реализован как на разъеме jst так и на «маме» под джек 3,5 мм.
Выходной фильтр и разъемы выхода на акустику:

Клеммы удобные, жаль под «плоскую» отвертку.

От сети потребляет 41,8 Вт, а выдает на синусе 1 кГц на резистор 4 Ом почти ровно 30 Вт на канал (19 В питание):

Послушал усилитель какое-то время в околокомпьютерной системе:

Звучит обыденно, так же как и его коллеги по цифровому усилению на чипе 3116.

Звук с налетом «пластмассовости».
Главное заметил — при длительной работе на хорошей громкости нагрев радиатора минимален. Щелчка при включении/выключении нет. Фона тоже.

Но, у нас все таки рассказ не только об этой плате, а о законченном усилителе.
Что нужно, что бы собрать такой простой усилитель:

Плата усилителя
Корпус
Блок питания
Фурнитура

Напоминаю у нас сверхбюджетная сборка (время в стране не простое):

В качестве корпуса послужит компьютерный CD привод, блоком питания выступит зарядное устройство от ноутбука.
Идея сделать корпус из cdrom далеко не новая, я уже так делал мелкий усилитель тоже на 3116. Дешево (точнее бесплатно), надежно и практично, видок правда техногенный, но для слуха делаем, не для глаз.

Зарядное на 19В 4,7 А:

у меня подобных лежит штук пять для поделок, эта была самая компактная.
Далее, потрошим Cdrom и блок питания:

Делаем предварительную компоновку — все вмещается:

Докупаем необходимую фурнитуру:

Спроектировал соответствующие панельки (перед и зад) для этого корпуса:

Решил обойтись без стальных ЧПУ деталей и украшательств как было тут.

Распечатал на 3D принтере (в первый раз) панельки корпуса:

Окрашиваем панели корпуса:

Изумрудная краска Босни (я художник, я так вижу), черная краска на передней панели на грунт поднялась «шубой», но мне лень было перекрашивать — получился такой интересный рисунок, текстура мореного дуба потертого пиратского сундука, чего только не придумаешь, что бы не переделывать.

Начинаем собирать:

Компоновка ну очень плотная:

но все разместилось. Нашлось место даже для сетевого предохранителя и ферритового фильтра ЭМ помех на входной кабель.
Собранный усилитель:

По размеру крупнее компактных настольных решений на 3116:

но у меня то БП размещен в корпусе.
Вид со стороны разъемов:

Снизу мягкие ножки:

Сбоку сделал отверстие для разъема 3,5 мм (помимо RCA на задней панели):

Такое получилось устройство: Честных 2х30 Вт на 4 Ом. Темброблок. Видок правда криптовый, но исправно работает.

Спасибо за просмотр. Удачных покупок!
