Бистабильное реле своими руками: принцип работы, схемы и применение

Как работает бистабильное реле. Какие преимущества имеет импульсное реле перед обычным. Как собрать схему бистабильного реле своими руками. Где применяются импульсные реле в быту и промышленности.

Что такое бистабильное реле и как оно работает

Бистабильное (или импульсное) реле — это электромеханическое устройство с двумя устойчивыми состояниями. В отличие от обычного реле, оно не требует постоянной подачи напряжения для удержания контактов в замкнутом или разомкнутом положении. Переключение происходит при подаче короткого импульса тока.

Основные особенности работы бистабильного реле:

• Имеет два стабильных состояния — включено и выключено
• Переключается коротким импульсом тока
• Не потребляет энергию в установившемся состоянии
• Сохраняет свое состояние при отключении питания

Принцип действия основан на использовании постоянного магнита и электромагнита. При подаче импульса тока электромагнит притягивает или отталкивает якорь с контактами, переводя реле в противоположное состояние. Постоянный магнит фиксирует новое положение.

Преимущества бистабильных реле

Импульсные реле обладают рядом важных преимуществ по сравнению с обычными электромагнитными реле:

• Низкое энергопотребление — ток подается только в момент переключения
• Высокая надежность за счет отсутствия постоянного тока через обмотку
• Сохранение состояния при отключении питания
• Возможность управления короткими импульсами
• Бесшумность в установившемся режиме
• Высокая нагрузочная способность контактов

Благодаря этим особенностям бистабильные реле находят широкое применение в системах автоматики, телемеханики, бытовой технике.

Типы и конструкция бистабильных реле

По конструкции различают следующие основные типы импульсных реле:

• С одной обмоткой и двумя устойчивыми состояниями
• С двумя раздельными обмотками включения и выключения
• На основе поляризованных реле
• С механической фиксацией положения якоря

Наиболее распространены реле с одной обмоткой. В них используется постоянный магнит для удержания якоря и полярная схема управления. Направление тока через обмотку определяет, будет реле включаться или выключаться.

Схемы бистабильного реле на дискретных компонентах

Рассмотрим несколько простых схем импульсного реле, которые можно собрать своими руками:

Схема с триггером на транзисторах

Простейшая схема использует RS-триггер на двух транзисторах:

«`text +12V | R1 | R2 4.7k | 4.7k | | | | | | |——| | | | | |/ | |/ | T1 | | T2 |\ | |\ | | | |——| | | | R3 R4 1k 1k | | | | SW1 SW2 | | | | GND GND T1, T2 — любые NPN транзисторы (напр. BC547) R1-R4 — резисторы SW1, SW2 — кнопки «`

При нажатии SW1 включается T1, при нажатии SW2 — T2. Состояние сохраняется после отпускания кнопок.

Схема с D-триггером

Более надежное решение — использовать микросхему D-триггера, например 74HC74:

«`text +5V | R1 | 10k | | | | | SW1 | | | 74HC74 | | ——- |—|—|CLK Q|—-> к реле | | Q| | |D _| | |______| | GND R1 — подтягивающий резистор SW1 — кнопка «`

При каждом нажатии кнопки SW1 состояние выхода Q меняется на противоположное, управляя реле.

Применение бистабильных реле

Благодаря своим преимуществам импульсные реле широко используются в различных областях:

• Системы освещения (управление с нескольких мест)
• Бытовая техника (стиральные машины, посудомоечные машины)
• Промышленная автоматика
• Телекоммуникационное оборудование
• Системы безопасности и контроля доступа
• Автомобильная электроника

Одно из самых распространенных применений — управление освещением в квартире или офисе с нескольких выключателей. Это позволяет легко включать и выключать свет из разных мест.

Как выбрать бистабильное реле

При выборе импульсного реле следует учитывать следующие параметры:

• Номинальное напряжение и ток катушки управления
• Коммутируемое напряжение и ток контактов
• Количество и тип контактных групп
• Время срабатывания и отпускания
• Механическая и электрическая износостойкость
• Габаритные размеры и способ монтажа

Важно правильно рассчитать нагрузку и выбрать реле с запасом по коммутируемому току. Для бытового применения обычно достаточно реле на 10-16 А.

Сборка бистабильного реле своими руками

Для самостоятельной сборки импульсного реле потребуются следующие компоненты:

• Электромагнитное реле (лучше использовать готовое бистабильное)
• Транзисторы или микросхема D-триггера
• Резисторы, конденсаторы
• Кнопки или выключатели
• Печатная плата или макетная плата
• Источник питания

Порядок сборки:

1. Подготовить печатную плату и разместить на ней компоненты согласно выбранной схеме
2. Припаять все элементы, соблюдая полярность
3. Подключить кнопки управления и контакты реле
4. Проверить правильность монтажа
5. Подать питание и протестировать работу схемы

При сборке важно использовать качественные компоненты и соблюдать меры электробезопасности.

Тестирование и отладка бистабильного реле

После сборки схемы необходимо провести ее тестирование:

1. Проверить правильность подключения всех компонентов
2. Измерить сопротивление обмотки реле
3. Подать питание на схему
4. Проверить переключение реле при нажатии кнопок
5. Измерить ток потребления в установившемся режиме
6. Проверить сохранение состояния при отключении питания

Если схема работает нестабильно, следует проверить качество пайки, номиналы компонентов и правильность подключения.

Заключение

Бистабильные реле — эффективное решение для многих задач автоматизации. Их применение позволяет снизить энергопотребление, повысить надежность и расширить функциональность систем управления. Сборка импульсного реле своими руками — интересный проект для любителей электроники, позволяющий глубже понять принципы работы этих устройств.

Как сделать импульсное реле? :: SYL.ru

Асимметричный крой. Какие юбки будем носить весной 2023 года

Хороший сон оказался способен улучшить соблюдение диеты и плана упражнений

Как стилизовать старый гардероб без покупки новых вещей: свежие стильные фишки

Трендовые дизайны френча на весну, которые удлинят короткие ногти

Быть в форме уже к апрелю (если начать сейчас): шесть упражнений на 30 дней

Добавляем белок в виде нута и грибов. Полезный в пост суп

Бигуди не того размера. Почему кудри не держатся на волосах долго

Настаиваем чеснок. Как спасти растения на подоконнике от насекомых и вредителей

Пикси-боб: короткие прически на седые волосы для любого возраста и овала лица

Миндалевидный маникюр — модный нейл-арт весны: особенности трендовых дизайнов

Автор Человек March 7, 2016

Существует довольно много видов реле, но проблема обычных в том, что на них требуется постоянно подавать энергию, или напряжение. А если нет места или в целях экономии не можете позволить себе такое? Можно ли это как-то исправить? Да, и помочь в создании схем в таких случаях сможет импульсное реле. Что оно собой представляет, как работает? Какие особенности схемы нужно учесть тем, кто решит сделать его своими руками? Обычное реле является платой, в которой есть встроенная система приёма импульсных информационных сигналов.

Принцип действия: как работает импульсное реле?

Подобное устройство обладает сильным преимуществом – отсутствует необходимость постоянно подавать напряжение для успешной работы. Энергия в данном устройстве используется весьма эффективно. Поэтому триммер включения можно встретить во многих электронных приборах. Чтобы лучше понимать принцип работы, необходимо его рассматривать в совокупности со схематической составляющей. Поэтому они и будут описаны вместе.

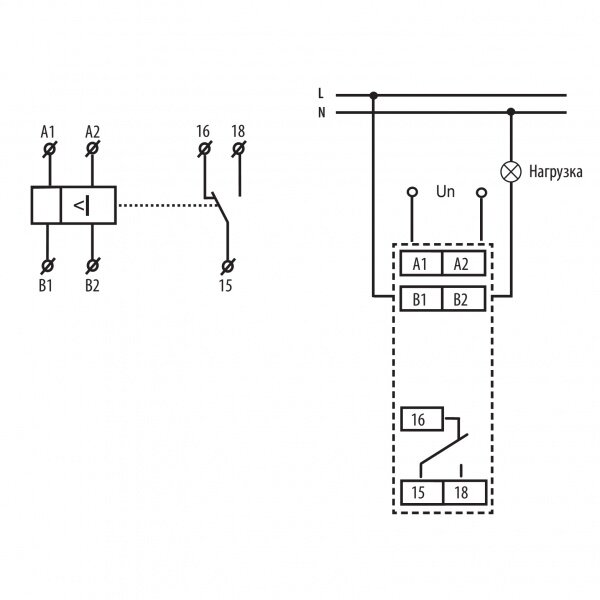

Схема импульсного реле

Своими руками сделать его несложно. Само устройство представлено сенсорным блоком и электрической катушкой. Оно может питаться от источника постоянного или переменного тока. Но когда он превышает определённое пороговое значение, катушкой активизируется механизм, который изменяет состояние контактов. Так, если они были закрыты, то открываются, и наоборот. При подаче питания на катушку ею генерируется магнитное поле, которое, собственно, и влияет на механизм переключателя. Она, по сути, действует путём передачи состояния от одного контура к другому.

Базируется импульсное реле на двух схемах. Первая отвечает за управление, на второй расположена цепь нагрузки. Учитывая, что все импульсы создаются исключительно благодаря электромагнитным полям, следует отметить важное преимущество – данное устройство является бесшумным. В элементах второй схемы также есть часть, которая отвечает за память реле. Вообще, если рассмотреть существующие технологии, можно заметить, что любое низковольтное модульное устройство имеет механизм, который отвечает за сохранение данных. Поэтому при отключении и подключении заново импульсное реле «помнит» последние настройки, информацию о подключении, состоянии сети и работе самого прибора. Рассматривая схему, люди, образованные технически, могут задать вопрос: а зачем использовать подобное устройство, если для слежения за освещенностью можно применить обычный проходной выключатель? А дело в том, что даже самый простой вариант реле предлагает значительный спектр действий. Благодаря ему можно следить за освещенностью из трех или больше мест. И для подсоединения не требуется особых усилий. Давайте рассмотрим, какие же типы данных устройств существуют.

Тип реле

Будет рассмотрено несколько популярных образцов промышленного типа:

1. Импульсное электромагнитное реле. Бистабильный тип 411. Может передавать до 12 В.
2. Бистабильный тип 413. Устройство обладает специальной схемой, благодаря которой отключается свет по истечении определённого промежутка времени.
3. Приборы серии 412 и 414. Объединили в себе характеристики двух предыдущих типов.

Но учтите, что представленные образцы, хотя и являются надежными, не представляют собой весь спектр устройств. Существует много других типов реле, которые применяются в определенных областях. Так, указанные здесь приборы используются при работе с освещением или устройствами, функционирующими по похожему принципу.

Как самому сделать?

А теперь к самому главному – как его собрать своими руками? Возьмите в качестве основы твердотельное поляризованное реле, в которое встроен таймер. Если оно будет двухполюсным, то для работы необходимо два переключателя, а для однополюсного – смена полярности. Предложенные в рамках статьи схемы позволят вам собрать прибор с такими характеристиками:

1. 12 В и 0,03 мА (идеально подойдёт для использования с солнечной батареей).
2. Получаемый ток на выходе будет иметь 7 А.
3. В наличии четыре переключателя.

Когда устройство будет работать в режиме фиксации, то всякий раз при поступлении сигнала, генерируется мгновенный импульс. В случае необходимости установить таймер обычно выбирают работающий в двух временных диапазонах: до одной секунды, и 1-100. Но если нет желания усложнять, схема импульсного реле, представленная здесь, вполне сможет вас удовлетворить. В промышленных образцах уже существует система настройки, в самодельных приборах придётся создавать её с нуля.

Заключение

Как видите, не такая уж и сложная схема импульсного реле. Своими руками его сделать вполне возможно, только при этом необходимо соблюдать осторожность. Ведь напряжение хотя и не велико, травма при нарушении техники безопасности будет весьма болезненной. И как приятно будет, что импульсное реле своими руками сделанное, добавит определенный комфорт и сэкономит электроэнергию.

Похожие статьи

• Устройство защиты многофункциональное УЗМ-51М: схема подключения, инструкция и особенности
• Реле электромагнитное: устройство, принцип действия
• Принцип работы импульсного стабилизатора напряжения
• Твердотельное реле тока: управление, подключение
• Тиристор: принцип работы, проверка, особенности и характеристики
• Микросхема 555: описание и практическое применение
• Транзисторные ключи: схема, принцип работы и особенности

Также читайте

Схема псевдо бистабильных реле RM-02, RM-04, RM-05 на 220В, работающих от одной кнопки, обзор рекомендаций в datasheet

Есть задача — дистанционно включать нагрузку так, чтобы не таскать по дачному дому шлейф из проводов 220V, а обойтись обычной витой парой. Ссылку на модули увидел где-то в обсуждениях. Искал обзоры аналогов, но сходу не нашел, вот решил сделать обзор в котором объединил три модели: одна, рассчитанная на 12V питания (RM-02), и еще две на 5V получились естественным путем — покупал одну модель, а пришло вроде бы и одинаковое, но с разной маркировкой на плате (RM-04 и RM-05). В обзоре сделана попытка сравнить эти платы между собой и найти несколько отличий…

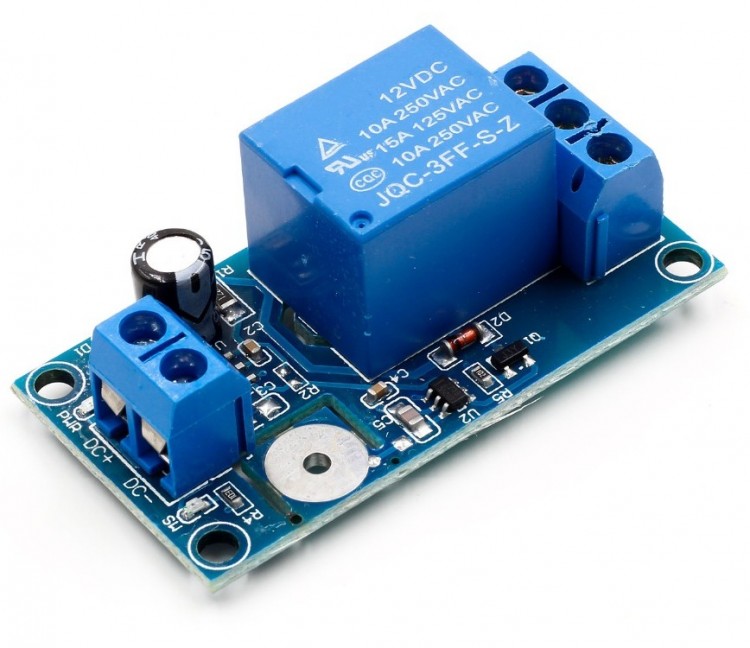

Все три модуля представляют собой псевдо бистабильное реле, состоящие из обычного электро-механического реле, коммутирующего силовую нагрузку, и схемы управления на микроконтроллере STC15W100 (как пишут в даташитах, контроллер семейства Intel 8051).

Почему «псевдо»: в отличие от честных механических реле (HFE60, например), которые не требуют питания для сохранения своего состояния, эти модули отключаются при снятии питания и после подачи питания остаются в выключенном состоянии — для домашней автоматики такое поведение вполне подходяще.

Работают модули от нажатия кнопки на плате или замыкания контактов с помощью удаленной кнопки. Одно нажатие — одна смена режима: «вкл» или «выкл». Защиты от дребезга — нет, придется что-то придумывать…

Модули собраны по одному и тому же принципу: питание микроконтроллера от линейного стабилизатора 78L05, реле включается транзистором, обмотка зашунтирована игрушечным диодом в металлостеклянном корпусе. По большому счету — разница только в номинале питания реле: в одном случае оно на 12V, во втором — на 5V: подав не то питание — можно спалить только реле, т.к. стабилизатор допускает входное напряжение до 20V, а микроконтроллер в диапазоне 2.5-5.5V.

У 12V модуля есть место под входной электролит — я установил туда попавшийся под руку 220uF16V (влез со скрипом о клеммную колодку).

У 5V модуля перед линейным стабилизатором стоит увеличенный керамический конденсатор.

У всех модулей в середине платы имеется место под внешнюю сигнализацию включения.

В районе стабилизатора питания у 5V модуля стоит защита от переполюсовки на диоде Шоттки (и резистор в никуда),

а у 12V модуля в том же месте 4 свободных площадки, две из которых не подключены вообще никуда, а на две других может быть установлен блокирующий 78L05 диод Шоттки (как это рекомендовано в datasheet).

Потребление по низковольтной части:
Модель на 5V при включении питания потребляет ~10мА, при включении реле — ~65мА.

Модель на 12V при включении питания потребляет ~10мА, при включении реле — ~35мА. Реле начинает срабатывать при напряжении выше 10.5V. Специально не исследовал границу, но от 6.5V — реле не сработало, только сведодиод включался.

В целом сборка и пайка — достаточно аккуратные, следов флюса, до моего вмешательства, на модулях не было. Конечно хотелось бы ток покоя поменьше, но пока будем работать с тем, что есть.

Обозначения контактов на модулях — на китайском, так что тут либо маркировать цветным фломастером самостоятельно, либо запоминать картинки: изображение с обратной буквой «Е» — плюс питания, остальное не так критично.

переключателей — сделать реле с фиксацией, используя реле SPDT

спросил 8 лет, 2 месяца назад

Изменено 2 года, 10 месяцев назад

Просмотрено 25 тысяч раз

\$\начало группы\$

Я хочу сделать схему, которая может работать как реле с фиксацией, которое удерживает ток с помощью реле SPDT.

Так что я могу использовать эту схему для включения/выключения Pules.

При использовании концевого выключателя при нажатии подается импульс и цепь ВКЛЮЧАЕТСЯ, а при повторном нажатии того же концевого выключателя цепь ВЫКЛЮЧАЕТСЯ.

Другой вариант Использование двух концевых выключателей: первый для включения, второй для выключения.

Пожалуйста, помогите мне сделать такую ​​схему.

• переключатели
• реле
• импульс

\$\конечная группа\$

2

\$\начало группы\$

Оба приведенных ниже решения используют одну кнопку для включения и вторую кнопку для выключения. Разница между ними заключается в том, что сначала для выключения используется кнопка NC, которая может быть недоступна. Второе решение использует НЕТ кнопок для обоих действий.

В обоих случаях при нажатии первой кнопки реле срабатывает, и контакт замыкается, удерживая реле в замкнутом положении до разрыва цепи.

Выполнение действий по включению и выключению с помощью одной кнопки значительно сложнее.

\$\конечная группа\$

2

\$\начало группы\$

Концевой выключатель выключения подключен как нормально замкнутый, как нормально открытый.

\$\конечная группа\$

3

\$\начало группы\$

Используйте триггер типа D с перекладиной Q, подключенной к входу D. Каждый раз, когда тактовый вывод активируется нажатием кнопки, он переворачивает выходной вывод Q. Это через транзистор может управлять реле. Вам также необходимо иметь некоторую схему защиты контактов, чтобы предотвратить дребезг реле. Это решение с одним переключателем.

_{(источник: electronics-tutorials. ws)}

Выше приведена базовая схема и входная частота (CLK) вашего выключателя с отключенным дребезгом. Таким образом, вы нажимаете переключатель один раз, чтобы привести логический уровень к 1, а выход на Q фиксируется и остается зафиксированным, даже когда вы деактивируете входной переключатель на CLK. В следующий раз, когда вы нажмете переключатель входа, состояние выхода изменится.

Вот другой способ сделать это с двумя инверторами: —

Схема также имеет схему подавления дребезга (220 кОм и 47 нФ) и выходной транзистор, управляющий светодиодом. Светодиод и добавочный резистор можно заменить маломощной катушкой реле, питаемой от 12 вольт.

Если вы хотите реализовать схему типа D, вот схема устранения дребезга контактов, которую можно использовать вместе с ней. Здесь в качестве входного устройства используется переключатель: —

Вы даже можете отказаться от реле и использовать МОП-транзистор в схеме такого типа: —

\$\конечная группа\$

4

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Реле с блокировкой Определение, основные функции и выбор

Введение

Реле с блокировкой — это новый тип реле, а также автоматический выключатель. Как и другие электромагнитные реле , включает и выключает цепь автоматически. Отличие в том, что нормально замкнутое или нормально разомкнутое состояние его полностью зависит от действия постоянных магнитов, а коммутационное состояние его вызывается импульсным электрическим сигналом определенной ширины. Он имеет характеристики энергосбережения, стабильной работы, небольшого размера, большой грузоподъемности и превосходной производительности, чем обычные реле.

Latching Relay Basics in 2 Minutes

Catalog

Introduction

Ⅰ Working Principle 1. 1 Action Principle 1.2 Action Process

Ⅱ Main Functions and Advantages 2.1 Среднее представление 2.2 Список функций 2.3 Список областей применения 2.4 Преимущества реле с блокировкой

ⅲ Технические параметры

ⅳ Тест реле защелкивания 4.1. 5.1 Необходимые условия 5.2 Поиск соответствующей информации 5.3 Рассмотрение схемы установки

Ⅵ Часто задаваемые вопросы

Ⅰ Принцип работы

1.1 Принцип действия

Включение и выключение фиксирующего реле обычно удерживается магнитной силой, создаваемой постоянным магнитом. Когда контакты реле необходимо разомкнуть или замкнуть, для возбуждения катушки требуется только положительное (обратное) импульсное напряжение постоянного тока, и реле мгновенно завершает переход состояния между открытием и закрытием. Обычно, когда контакт находится в удерживающем состоянии, катушка не нуждается в дальнейшем подаче питания, и состояние реле может поддерживаться неизменным только силой постоянного магнита.



1.2 Действие Процесс

Когда необходимо установить контакты реле, необходимо только возбудить катушку J2 положительным импульсным напряжением постоянного тока. Магнитные полюса, создаваемые катушкой J2 после возбуждения, взаимодействуют с магнитными полюсами постоянного магнита. Как известно, одни и те же полярности отталкивают друг друга, а противоположные полярности притягиваются. Переход состояния от сброса к установке выполняется мгновенно. На следующих схематических диаграммах показан конкретный процесс перехода между состояниями. Процесс переключения реле с фиксацией из установленного состояния в состояние сброса, которые одинаковы.

Рис. 1. Реле блокировки сброса	Рис. 2. Монитор постоянного тока
Рис. 3. Монитор постоянного тока	Рисунок 4. Сброс фиксирующего реле



Ⅱ Основные функции и преимущества

2.1 Усредненный вид

Реле блокировки элемент автоматического переключения с функцией отключения. Он широко используется в дистанционном управлении, телеметрии, связи, автоматическом управлении, мехатронике и силовом электронном оборудовании. Это один из важнейших элементов управления электричеством.
Реле с магнитной фиксацией обычно имеют индукционный механизм (входная часть), который может отражать определенные входные переменные (такие как ток, напряжение, мощность, импеданс, частота, температура, давление, скорость, свет и т. д.). Имеет возможность включения/выключения управляемой цепи. Кроме того, между входной частью и выходной частью реле имеется промежуточный механизм (приводная часть) для связи и развязки входа, функциональной обработки и привода выходной части.

2.2 Перечень функций

Реле с фиксацией имеет следующие функции:
1) Расширение
Например, когда управляющий сигнал многоконтактного реле достигает определенного значения, несколько цепей могут переключаться, отключаться и подключаться одновременно. в то же время в соответствии с различными формами контактных групп.
2) Усиление
Например, реле с магнитной фиксацией могут управлять цепью большой мощности с очень малой управляющей величиной.
3) Интеграция
Например, когда множество управляющих сигналов подается на многообмоточное реле в заданной форме, они будут сравниваться и интегрироваться для достижения заданного эффекта управления.
4) Автоматизация, дистанционное управление и мониторинг
Например, на автоматических устройствах и других электроприборах магнитные реле с фиксацией могут образовывать цепь программного управления для реализации автоматической работы.

2.3 Списки областей применения

1) Интеллектуальные счетчики: счетчики с картой IC, счетчики с предоплатой, однофазные счетчики, трехфазные счетчики.
2) Компенсация реактивной мощности: синхронный переключатель, композитный переключатель, интеллектуальный конденсатор.
3) Интеллектуальное управление: умный дом, управление уличным освещением на солнечных батареях, оборудование автоматизации и т. д.

2.4 Реле с блокировкой Преимущества

1) Им требуется только импульсное возбуждение, и они могут работать с одинарными и двойными катушками.
2) Небольшой размер, простая установка.
3) Низкое энергопотребление и высокая грузоподъемность.
4) Безопасный и надежный, длительный срок службы.

Рис. 5. Общая структура реле

Ⅲ Технические параметры

1) Номинальное напряжение
Относится к напряжению, требуемому катушкой при нормальной работе реле. В зависимости от модели реле это может быть напряжение переменного или постоянного тока.
2) Сопротивление постоянному току
Относится к сопротивлению постоянного тока катушки реле, которое можно измерить мультиметром.
3) Ток втягивания
Относится к минимальному току, который реле может произвести втягивающим действием. При нормальном использовании заданный ток должен быть немного больше, чем ток втягивания, чтобы реле могло работать стабильно. Что касается рабочего напряжения, подаваемого на катушку, как правило, оно не должно превышать номинальное рабочее напряжение в 1,5 раза, в противном случае будет генерироваться больший ток и катушка сгорит.
4) Ток срабатывания
Относится к максимальному току, который генерирует реле для срабатывания срабатывания. Когда ток во втянутом состоянии реле уменьшится до определенного уровня, оно вернется в состояние отключения без питания. Ток в это время намного меньше тока втягивания.
5) Переключение напряжения и тока
Это относится к напряжению и току, которые реле позволяет нагружать. Он определяет величину напряжения и тока, которыми может управлять реле, и нельзя превышать это значение во время использования, иначе легко повредить контакты реле.
6) Сопротивление катушки R
Сопротивление, полученное при намотке Т-образного круга эмалированной проволокой диаметром Φ: R=￡*(T/Φ).
7) Температура
Чем выше температура, тем больше сопротивление, чем меньше сопротивление, тем меньше сопротивление. Вообще говоря, сопротивление катушки относится к сопротивлению катушки при 20°C. Когда температура выше или ниже 20℃, используется формула расчета: Rt=R20[1+(T℃-20℃)×0,004].
8) Контактное сопротивление CR
Это сопротивление между контактами реле. И это сумма сопротивления усадке Re и сопротивления поверхностной пленки Rf: Rk=Re+Rf.
Примечание:
🔺Факторы, формирующие сопротивление усадке Re :
♦️Величина контактного давления определяет величину сопротивления усадке. Соотношение между ними обратно пропорционально: чем больше контактное давление, тем меньше сопротивление усадке.
🔺Факторы, формирующие сопротивление поверхностной пленки Rf :
♦️Пыль в воздухе.
♦️Вредные газы в воздухе: h3S, SO2 и др.
♦️Органические пары в воздухе: пластик, клей и канифоль.
♦️Масляные пятна на контактной поверхности в процессе производства.
9) Напряжение срабатывания
Минимальное напряжение, необходимое для замыкания контактов реле.
10) Напряжение срабатывания
Минимальное напряжение, необходимое для размыкания контактов реле.
11) Сопротивление изоляции
Значение сопротивления, которое появляется при измерении заданного постоянного напряжения между проводящими частями, которые изолированы друг от друга.
12) Среднее выдерживаемое напряжение
Также известная как степень диэлектрической проницаемости, относится к максимальному напряжению, которое может выдерживаться между двумя токопроводящими частями без пробоя.
13) Реверсивное удержание
Минимальное усилие, прилагаемое к рукоятке узла якоря для размыкания или замыкания контактов.
14) Контактное давление
Сила взаимодействия, создаваемая между подвижным и статическим контактами, равна контактному давлению, равному силе реакции, создаваемой избыточным ходом язычковой головки.

Рис. 6. Реле с блокировкой Изделие

Ⅳ Тестирование реле с блокировкой

4.1 Измерение сопротивления контакта

Используйте профиль сопротивления универсального измерителя для измерения сопротивления нормально замкнутого контакта и подвижной точки, которое должно быть равно 0 Сопротивление контакта можно измерить более точно в пределах 100 мОм, тогда как сопротивления нормально разомкнутого контакта и подвижной точки должны быть бесконечны. Из этого можно различить, что является нормально замкнутым контактом или нормально разомкнутым контактом.



4.2 Измерение сопротивления катушки

Значение сопротивления катушки реле можно измерить с помощью универсального измерителя R×10 Ом, чтобы определить, есть ли в катушке явление обрыва цепи.



4.3 Установка напряжения и тока

Возьмите регулируемый регулируемый источник питания и амперметр, подайте заданное напряжение на реле и вставьте амперметр в контур питания для контроля. Медленно увеличивайте напряжение питания, и когда вы услышите звук срабатывания реле, запишите установленное напряжение и установленный ток. Для точности можно попробовать несколько раз. Обратите внимание, ток уставки должен быть средним значением, а напряжение уставки должно быть максимальным значением.



4.4 Сброс напряжения и тока

Повторите описанную выше операцию. Но есть небольшая разница, что ток сброса это среднее значение, а напряжение сброса это максимальное значение.



Ⅴ Выбор реле

5.1 Необходимые условия

① Напряжение питания цепи управления, максимальный ток, который может быть обеспечен.
② Напряжение и ток в контролируемой цепи.
③ Сколько наборов и типов контактов необходимо для управляемой цепи. При выборе реле в качестве основы для выбора можно использовать напряжение питания общей цепи управления. Цепь управления должна обеспечивать достаточный рабочий ток для реле, иначе реле будет работать нестабильно в замкнутом состоянии.



5.2 Поиск соответствующей информации

После ознакомления с соответствующей информацией для определения условий использования вы можете выполнить поиск соответствующей информации, чтобы узнать модель и номер спецификации требуемого реле. Если у вас уже есть реле на руках, вы можете проверить, можно ли его использовать на основе данных. Наконец, подумайте, подходит ли размер.



5.3 Рассмотрение схемы установки

Если он используется для обычных электроприборов, помимо учета объема корпуса необходимо учитывать схему установки печатной платы. Для небольших электроприборов, таких как игрушки и устройства дистанционного управления, следует использовать сверхмалые релейные изделия.



Ⅵ Часто задаваемые вопросы

1. Что такое магнитная фиксация?
Конструкция магнитного блокировочного реле такова, что при подаче короткого импульса электрической энергии на катушку соленоида создается достаточная магнитная сила для преодоления силы возвратного механизма реле.
