Что такое лабораторный автотрансформатор ЛАТР. Для чего он используется. Какие основные характеристики у ЛАТРов. Как правильно выбрать ЛАТР для лаборатории или мастерской. На что обратить внимание при покупке.
Что такое лабораторный автотрансформатор ЛАТР и для чего он применяется

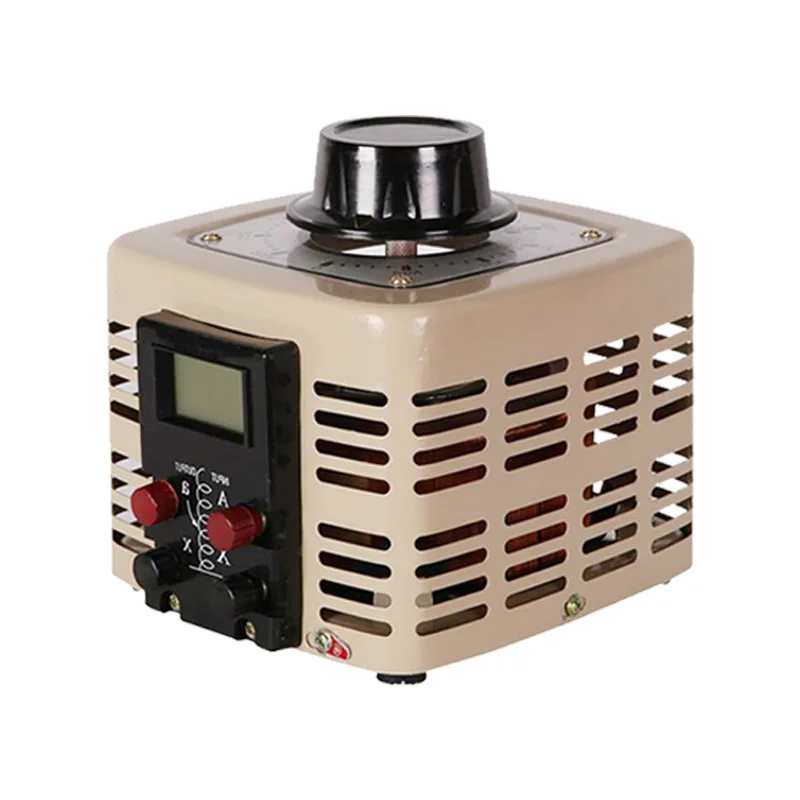

Лабораторный автотрансформатор ЛАТР — это специальное устройство, позволяющее плавно регулировать выходное напряжение переменного тока. Основные области применения ЛАТРов:
- Наладка и тестирование различного электрооборудования
- Проведение лабораторных исследований и испытаний
- Ручная регулировка напряжения в электросетях
- Питание устройств, рассчитанных на напряжение 110 В
- Создание нестандартного напряжения для экспериментов
ЛАТРы широко используются в научно-исследовательских лабораториях, на производстве, в сервисных центрах и мастерских по ремонту электроники. Они позволяют подавать на оборудование точно заданное напряжение и плавно его изменять в широком диапазоне.
Принцип работы и устройство лабораторного автотрансформатора
В основе конструкции ЛАТРа лежит автотрансформатор с одной обмоткой, намотанной на тороидальный магнитопровод. Часть витков обмотки подключена к источнику входного напряжения. Выходное напряжение снимается с отвода, положение которого можно менять с помощью ползункового механизма.
При перемещении ползунка изменяется количество витков, участвующих в трансформации напряжения. Это позволяет плавно регулировать выходное напряжение от 0 до значения, превышающего входное. Диапазон регулировки обычно составляет:
- 0-250 В для однофазных ЛАТРов
- 0-430 В для трехфазных моделей
Основные характеристики лабораторных автотрансформаторов
При выборе ЛАТРа следует обращать внимание на следующие ключевые параметры:
- Мощность — от нее зависит максимальный ток нагрузки
- Диапазон регулировки выходного напряжения
- Точность установки напряжения
- Коэффициент полезного действия
- Габариты и вес
- Наличие защиты от перегрузки и короткого замыкания
Важной характеристикой является также плавность регулировки — чем она выше, тем точнее можно задать нужное напряжение.
Виды лабораторных автотрансформаторов
ЛАТРы можно классифицировать по нескольким признакам:
По числу фаз:
- Однофазные — для работы в сетях 220 В
- Трехфазные — для трехфазных сетей 380 В
По способу регулировки:
- С ручной регулировкой
- С электромеханическим приводом
- С электронным управлением
По конструкции:
- Настольные
- Напольные
- Встраиваемые
Выбор конкретного типа зависит от условий эксплуатации и решаемых задач.
Преимущества использования ЛАТРов
Лабораторные автотрансформаторы обладают рядом важных достоинств:
- Плавная регулировка напряжения в широком диапазоне
- Высокий КПД (до 98%)
- Сохранение синусоидальной формы выходного напряжения
- Возможность получения напряжения выше сетевого
- Компактные размеры по сравнению с двухобмоточными трансформаторами
- Простота конструкции и надежность
Эти преимущества делают ЛАТРы незаменимыми во многих сферах, где требуется точное управление напряжением.
На что обратить внимание при выборе ЛАТРа
Чтобы правильно подобрать лабораторный автотрансформатор, следует учесть несколько важных моментов:
- Мощность ЛАТРа должна с запасом перекрывать мощность подключаемой нагрузки
- Диапазон регулировки напряжения должен соответствовать решаемым задачам
- Необходимо наличие защиты от перегрузки и короткого замыкания
- Желательно наличие встроенных измерительных приборов
- Конструкция должна обеспечивать удобство использования
- Важна надежность и качество изготовления
При выборе рекомендуется отдавать предпочтение проверенным производителям с хорошей репутацией.
Меры безопасности при работе с ЛАТРами
Несмотря на относительную безопасность ЛАТРов, при их эксплуатации необходимо соблюдать определенные правила:
- Использовать устройство только в сухих помещениях
- Не превышать максимально допустимую мощность нагрузки
- Избегать попадания посторонних предметов внутрь корпуса
- Не использовать ЛАТР при наличии механических повреждений
- Подключать нагрузку только при нулевом выходном напряжении
- Не оставлять включенный прибор без присмотра
Соблюдение этих простых правил обеспечит долгую и безопасную эксплуатацию лабораторного автотрансформатора.
Популярные модели лабораторных автотрансформаторов
- RUCELF LTC-500 — компактная модель мощностью 0,5 кВА
- Энергия ЛАТР TDGC2-3 — трехфазный ЛАТР мощностью 3 кВА
- TDM ЕLECTRIC АОСН-20-220 — мощный однофазный ЛАТР на 20 кВА
- Ресанта ЛАТР-2000 — модель с цифровой индикацией на 2 кВА
При выборе конкретной модели следует ориентироваться на свои потребности и бюджет. Важно также учитывать репутацию производителя и наличие сервисной поддержки.
Лабораторный трансформатор однофазный ЛАТР RUCELF LTC-20000
Описание
Лабораторный автотрансформатор (ЛАТР) — прибор для наладки и испытания радиотехнических устройств, проведения лабораторных работ. ЛАТР RUCELF имеет специальную безопасную конструкцию и предназначен для плавного регулирования переменного тока частотой 50Гц.
ЛАТР (лабораторный автотрансформатор) применяется для лабораторных исследований с использованием нестандартного напряжения, а также для поддержания в ручном режиме номинального напряжения нагрузки. Основной сферой применения ЛАТРов является наладка и тестирование различного низковольтного оборудования, аудио и видеоаппаратуры, медицинского оборудования, электродвигателей некоторых бытовых приборов производства США. Ведь в некоторых странах, а конкретно в США, напряжение в электрических сетях составляет 110В. Практически все бытовые приборы и электрооборудование, ввозимые в нашу страну из США, предназначены для работы от напряжения в электросети 110В.
Часто, ЛАТРы используют для накаливания нихромовой нити, при резке пенопласта, и прочих нужд. Здесь нужно очень точно подобрать нужную вам модель ЛАТРа по мощности, а лучше взять «с запасом». Статистика сервисных центров показывает, большой процент вышедших из строя ЛАТРов — неправильный подбор мощности, при использовании для накаливания нихромовой нити.
ЛАТР оснащен встроенным вольтметром и регулятором для платного изменения переменного тока на выходе в диапазоне от 0 до 250В – для однофазных и от 0 до 430в – для трёхфазных моделей. Изменение коэффициента трансформации происходит в результате перемещения контакта подключения нагрузки по обмотке автотрансформатора. ЛАТР выполнен из тороидального магнитопровода с навитой на него медной обмоткой. Обмотка имеет не изолированную дорожку для обеспечения электрического контакта нагрузки с обмоткой при помощи скользящего контакта — угольной щетки. ЛАТРы ТМ RUCELF имеют усиленные щеточные узлы, что значительно повысило их надежность и долговечность.
Видео-обзор автотрансформаторов ЛАТР RUCELF:
Преимущества ЛАТРов ТМ RUCELF:
- плавная регулировка напряжения;
- синусоидальная форма выходного напряжения;
- встроенный вольтметр;
- усиленный щеточный узел;
- клеммные колодки для подключения сети и нагрузки.
Компания RUCELF, имея многолетний опыт в создании электротехнической продукции, разработала и выпустила серию ЛАТРов однофазных — RUCELF LTC и трёхфазных — RUCELF LTC-3.
Модельный ряд представлен следующими моделями:
- однофазные ЛАТРы RUCELF LTC:
ЛАТР (лабораторный автотрансформатор) однофазный LTC-500
ЛАТР (лабораторный автотрансформатор) однофазный LTC-1000
ЛАТР (лабораторный автотрансформатор) однофазный LTC-2000
ЛАТР (лабораторный автотрансформатор) однофазный LTC-5000
ЛАТР (лабораторный автотрансформатор) однофазный LTC-10000
ЛАТР (лабораторный автотрансформатор) однофазный LTC-20000
ЛАТР (лабораторный автотрансформатор) однофазный LTC-30000
ЛАТР (лабораторный автотрансформатор) однофазный LTC-40000
Конструкция однофазного ЛАТРа RUCELF LTC-20000, в отличие от простого автотрансформатора, имеет подвижный токосъёмный контакт к обмотке, что даёт возможность плавного изменения числа витков включенных во вторичную цепь ЛАТРа.
Следовательно, появляется возможность регулировать выходное напряжение, практически от нуля до максимального значения для конкретной модели ЛАТРа. Очень важно помнить, что напряжение регулируется пропорционально. И если напряжение на входе нестабильно, то и на выходе ЛАТРа будет наблюдаться та же ситуация. ЛАТР стабилизирует напряжение в сети лишь только при очень маленьких колебаниях. Если колебания напряжения достаточно велики, то в целях безопасности, мы рекомендуем одновременно с ЛАТРом использовать стабилизаторы напряжения ТМ RUCELF
При эксплуатации данного прибора очень важно соблюдать все меры предосторожности с обязательным строгим соблюдением правил и режимов эксплуатации. К работе с прибором допускаются сотрудники, которые подробно изучили инструкцию по эксплуатации данного прибора. Также нужно правильно подобрать модель. Суммарная мощность подключаемого оборудования не должна превышать мощность ЛАТРа. Также важно помнить, что при снижении напряжения на выходе латра, снижается также максимально допустимая мощность нагрузки.
| Характеристики | ЛАТР RUCELF LTC-20000 |
| Мощность нагрузки, кВа (max) | 20 |
| Номинальное входное напряжение, В | 220 |
| Ток нагрузки (max), А | 80 |
| Диапазон регулировки напряжения, В | 0-250 |
| Частота питающей сети, Гц | 50 |
| Габариты, мм | 240х580х330 |
| Масса, кг | 53,5 |
| Температура окружающей среды, С° | -5…+40 |
| Относительная влажность, % | 80 |
| Класс защиты IP | 20 |
| Режим работы | Непрерывный |
ЛАТРы RUCELF, до поступления в розничную торговую сеть, проходят тщательный контроль качества и сертифицированы в Украине. Гарантия на данный вид электротехнической продукции составляет – 2 года.
ТМ RUCELF с целью обеспечения качественного и быстрого гарантийного и послегарантийного обслуживания, открыла и постоянно расширяет, сеть сервисных центров по Украине.
На сегодняшний день сервисные центры успешно работают в следующих городах Украины:
Бердянск, Винница, Горловка, Днепропетровск, Днепродзержинск, Донецк, Евпатория, Житомир, Запорожье, Ивано-Франковск, Каменец-Подольский, Киев, Козятин, Кировоград, Коломыя, Краматорск, Кременчуг, Кривой Рог, Луганск, Луцк, Львов, Макеевка, Мариуполь, Мелитополь, Никополь, Николаев, Полтава, Одесса, Ровно, Севастополь, Симферополь, Сумы, Тернополь, Ужгород, Умань, Харьков, Херсон, Чернигов, Житомир, Хмельницкий, Хуст, Черновцы, Черкассы.
Интернет – магазин ХотКолд выполняет профессиональный электромонтаж всей представленной в магазине продукции. Гарантия на электромонтажные работы 1 год. Бесплатная доставка по всей Украине. Работаем без предоплаты. Оплата осуществляется при получении товара.
Лабораторный трансформатор в категории «Электрооборудование»
Трансформатор тока измерительный лабораторный УТТ-5М
Доставка по Украине
1 000 грн
Купить
Трансформатор тока измерительный лабораторный УТТ-6М1
Заканчивается
Доставка по Украине
2 000 грн
Купить
Трансформатор тока измерительный лабораторный УТТ-6М2
Заканчивается
Доставка по Украине
750 грн
Купить
Трансформатор тока измерительный лабораторный И55/1
Заканчивается
Доставка по Украине
3 000 грн
Купить
Трансформатор тока лабораторный УТТ-6М2
Доставка по Украине
Цену уточняйте
Лабораторный блок питания YIHUA 305D-III, 30В, 5А, с трансформатором
Доставка из г.
Киев
3 060 грн
Купить
Трансформатор тока измерительный лабораторный УТТ-5М (УТТ 5М, УТТ5М, УТТ5-М)
Доставка по Украине
Цену уточняйте
Трансформатор тока измерительный лабораторный УТТ-6М2 (УТТ 6М2, УТТ6М2, УТТ-6М, УТТ 6М, УТТ6М)
Доставка по Украине
Цену уточняйте
УТТ-5М трансформатор тока лабораторный
Доставка из г. Сумы
750 грн
Купить
«РКС-МАСТЕР»Сумы
Лабораторный автотрансформатор RUCELF ЛАТР LTC-1000
Доставка по Украине
5 030 грн
Купить
Автотрансформатор ЛАТР 2А
Заканчивается
Доставка по Украине
1 260 грн
Купить
ЛАТР-1М автотрансформатор
Доставка по Украине
Цену уточняйте
ЛАТР-2М автотрансформатор
Доставка по Украине
Цену уточняйте
ЛАТР-1.25 автотрансформатор
Доставка по Украине
Цену уточняйте
ЛАТР-2.5 автотрансформатор однофазный
Доставка по Украине
Цену уточняйте
Смотрите также
Автотрансформатор лабораторный ЛАТР-1,25; ЛАТР-1,25-И (ЛАТР; ЛАТР 1,25; ЛАТР 1,25-И; ЛАТР 250В)
Доставка по Украине
Цену уточняйте
Автотрансформатор лабораторный ЛАТР-2,5; ЛАТР-2,5-И (ЛАТР; ЛАТР 2,5; ЛАТР 2,5-И; ЛАТР 250В)
Доставка по Украине
Цену уточняйте
Стенд лабораторный «Трансформаторы» НТЦ-06.
14
Недоступен
Цену уточняйте
Смотреть
Трансформатор ЛАТР 2,5 10А
Недоступен
от 4 200 грн
Смотреть
Лабораторный блок питания Yaxun PS-1502DD, 15 вольт, 2 ампера!, автовосстановление
Недоступен
1 025 грн
Смотреть
Трансформатор ЛАТР 1,25 5А
Недоступен
от 4 200 грн
Смотреть
Лабораторный блок питания Yaogong YG-1502D+, 15V, 2A, RF индикатор, автовосстановление после КЗ
Недоступен
984 грн
Смотреть
Трансформатор ЛАТР 1,25И 5А (с цифровым индикатором)
Недоступен
от 4 740 грн
Смотреть
Лабораторный блок питания Vantek DPS-3305P 32V 5A программируемый
Недоступен
4 920 грн
Смотреть
Трансформатор ЛАТР 2,5И 10А (с цифровым индикатором)
Недоступен
от 4 740 грн
Смотреть
Лабораторный блок питания YIHUA PS-3005D 30V 5A высокоточный
Недоступен
3 936 грн
Смотреть
Лабораторный блок питания Zhaoxin MN-305D 30В 5А импульсный
Недоступен
2 214 грн
Смотреть
Автотрансформаторы АОСН-20
Недоступен
3 500 грн
Смотреть
Модуль Трансформаторы НТЦ-08.
47.1/09
Недоступен
Цену уточняйте
Смотреть
ECE 494 — Лабораторная работа 3: Испытания силового трансформатора на обрыв и короткое замыкание
Цели
- Для проведения стандартных испытаний на обрыв и короткое замыкание для определения параметров эквивалентной схемы трансформатора.
- Оценить регулирование и КПД трансформатора при заданной нагрузке.
- Проверьте характеристики возбуждения трансформатора.
Оборудование
- Один измеритель качества электроэнергии со склада.
- Два провода для прицела со склада.
- Один McLean Engineering Transformer EP-Trio с интегратором 0,1 МОм-1 микрофарад и два встроенных резистора по 25 Вт 1 Ом.
- 3-фазный переменный ток Variac.
- Один четырехобмоточный однофазный трансформатор. (Модель № Т-1000)
- Один осциллограф.
Ссылки
- A. Fitzgerald, C.
Kinsley, Jr., S. Umans, Electric Machinery, Ch. 1,
6-е издание, McGraw-Hill Inc., 2005 г. - PC SEN, Принципы электрических машин и силовой электроники , 3-е издание, John Wiley, 2013 г.
Kinsley, Jr., S. Umans, Electric Machinery, Ch. 1,
6-е издание, McGraw-Hill Inc., 2005 г. Фон
Силовой трансформатор обычно используется для преобразования мощности при фиксированной частоты, от одного напряжения к другому. Если он используется для преобразования энергии от высокой преобразовать напряжение в низкое напряжение, он называется понижающим трансформатором. Эффективность преобразования силового трансформатора чрезвычайно высока, и почти вся входная мощность подается как выходная мощность на вторичной обмотке.
Рассмотрим магнитный сердечник, как показано на рисунке 3.1, несущий первичную и вторичную обмотки. обмотки, имеющие N 1 и N 2 витков соответственно. Когда синусоидальная на первичную обмотку подается напряжение, в сердечнике будет существовать поток Ф, который связывает как первичная, так и вторичная обмотки, индуцирующие среднеквадратичное значение напряжения
V 1 = 4,44f N 1 Φ в первичной обмотке
(3.
1)
В 2 = 4,44fН 2 Φ во вторичной обмотке
(3.2)
Говорят, что трансформатор имеет коэффициент трансформации
(3.3)
Определить способ подключения счетчиков к цепям:
- Рисунок 3.4 (Тест разомкнутой цепи) для измерения напряжения (V 1 ), тока (I p ) и мощность (Вт или ) трансформатора.
- Рисунок 3.5 (Тест короткого замыкания) для измерения напряжения (V sc ), тока (I sc ) и мощность (Вт sc ) трансформатора.
Покажите соединения для каждой цепи с (a) обычным ваттметром (4 клеммы) (b) измерителем качества электроэнергии (Fluke 43B)
Эквивалентная схема
Трансформатор может быть представлен эквивалентной схемой, показанной на рисунке 3.2.
параметры могут относиться как к первичной, так и к вторичной стороне. Сериал
сопротивления R 1 и
R 2 представляют потери в меди
в сопротивлении двух обмоток.
Ряд реактивных сопротивлений X 1 и X 2 — индуктивности рассеяния и
с учетом того, что часть потока, создаваемого одной из обмоток, не полностью
Соедините другую обмотку. Эти реактивные сопротивления были бы равны нулю, если бы существовала идеальная связь.
между двумя обмотками трансформатора.
Шунт сопротивления р счета для потерь в сердечнике (из-за гистерезиса и вихревых токов) трансформатора. Шунт индуктивность X p является репрезентативной индуктивностей двух обмоток и был бы бесконечен в идеальном трансформаторе, если бы число витков двух обмоток должно было быть бесконечным.
Знание параметров схемы замещения позволяет рассчитать трансформатор эффективности и регулирования напряжения без необходимости проведения реальных испытаний под нагрузкой. Но для определения этих параметров необходимо сначала получить экспериментальные данные.
По завершении первых двух частей этого эксперимента будет подтверждено, что
импедансы последовательной ветви схемы замещения трансформатора существенно
меньше полного сопротивления параллельной ветви.
Из-за этого большого расхождения в
величин элементов мы можем перерисовать эквивалентную схему, показанную на рис. 3.2.
в то, что показано на рисунке 3.3. Ошибки, вносимые в расчеты по рисунку 3.3
на месте рисунка 3.2 весьма незначительны. Кроме того, большая разница в
величины параметров трансформатора позволяют определить элементы
в последовательной ветви с использованием одного набора измерений и элементов в параллельной ветви
используя другой набор измерений.
Тест на разомкнутую цепь
Тест на обрыв цепи используется для определения значений шунтирующей ветви
эквивалентная схема Р р и
Х р . Мы можем видеть из рисунка
3.3 что при оставленной разомкнутой вторичной обмотке единственная часть эквивалентной схемы
что влияет на наши измерения, так это параллельная ветвь. Импеданс параллели
ветвь обычно очень высока, но кажется ниже, когда речь идет о стороне низкого напряжения.
Поэтому это испытание проводится на стороне низкого напряжения трансформатора.
клеммы 1 − 1′ на рис. 3.3), чтобы увеличить ток, потребляемый параллельным
перейти к легко измеримому уровню. Кроме того, номинальное напряжение на низком напряжении
сторона ниже и, следовательно, более управляема.
Трансформатор Т-1000 имеет четыре обмотки. Создайте повышающий трансформатор с соотношением сторон 1:2. соединив две первичные обмотки последовательно и две вторичные обмотки последовательно.
Этот трансформатор также будет использоваться в следующей части эксперимента, поэтому оставьте соединения нетронутыми, когда текущая часть будет закончена.
Этот трансформатор рассчитан на 1,0 кВА. Номинальный ток 1000 ВА/240 В = 4,16 А на стороне 240 В и 1000 ВА/120 В = 8,32 А на стороне 120 В.
Инструкции
- Подключите цепь, как показано на рис. 3.4. Убедитесь, что сторона низкого напряжения трансформатор соответствует левой части схемы подключения. Низкая мощность следует использовать факторный ваттметр.
- Подключите измеритель качества электроэнергии к левой (первичной) стороне трансформатора. Если используется ваттметр с низким коэффициентом мощности, его следует также подключить к первичной обмотке и цифровому вольтметру, чтобы можно было измерять фазное напряжение (V 1 ) и первичный ток (I P )
- Подключите источник питания от панели стенда к ВХОДУ трехфазного вариатора и подключите ВЫХОД вариатора к цепи.
- Изменяйте входное напряжение, начиная с 0 В, с шагом 20 В до 120 В. V. При каждом шаге изменения записывайте I p , W 0 и V 1 в таблице 3.1.
- Выключить вариатор.
Если используется ваттметр с низким коэффициентом мощности, его следует также подключить к первичной обмотке и цифровому вольтметру, чтобы можно было измерять фазное напряжение (V 1 ) и первичный ток (I P )Отчет
- Полная таблица 3.1
- Вычислить параметры R p и X p при номинальном напряжении с использованием
- Найдите значение s для R р и X p относительно стороны высокого напряжения.
- График тока холостого хода I p , ток намагничивания I м , потери в сердечнике Вт 0 и коэффициент мощности холостого хода cos Φ по отношению к приложенному напряжение В 1 на той же миллиметровке.
(3.4)
| Таблица 3.1: Данные для испытания на разомкнутую цепь. | |||||
| В 1 Вольт | I р Ампер | Вт 0 Вт | I c = Вт 0 / В 1 Ампер | Ампер | cosφ = W 0 / V 1 I p |
| 20 40 60 80 100 120 |
|
|
|
|
|
(3,5)
Эти параметры относятся к стороне низкого напряжения.
Испытание на короткое замыкание
Тест на короткое замыкание используется для определения значений Р с и X s последовательной ветви эквивалентной схемы. Эти импедансы обычно очень низкие, но кажутся более высокими, когда речь идет о высоком напряжении. сторона. Следовательно, это испытание выполняется на стороне высокого напряжения трансформатора (клеммы 2 − 2ʹ). на рисунке 3.3), чтобы поддерживать ток, потребляемый этими импедансами, на управляемом уровне.
Таблица 3. 2: Данные для испытания на короткое замыкание. | ||
| I с Ампер | В с Вольт | Вт с Вт |
| 4,0 3,5 3,0 2,5 2,0 1,5 1,0 0,5 |
|
|
Инструкции
- Используя трансформатор с коэффициентом трансформации 2:1 из предыдущей части, подключите цепь, как показано на рисунке. 3.5. Убедитесь, что сторона высокого напряжения трансформатора соответствует левой стороне (первичной) схема подключения. Используйте клеммы напряжения ± и 150 В стандартного ваттметра переменного тока, если он используется.
- Перед началом эксперимента убедитесь, что вариатор полностью выключен. Включите вариак.
- Медленно увеличивайте вариатор до тока I с (см. рис. 3.5) соответствует номинальному значению (около 4 ампер). Записывать
I с , V с и W с в таблице 3.2.
- Повторите предыдущий шаг, уменьшив ток I с в 0,5 А и занести все значения в таблицу 3.2.
- Выключить вариатор.
рис. 3.5) соответствует номинальному значению (около 4 ампер). Записывать
I с , V с и W с в таблице 3.2.Отчет
- График зависимости потерь в меди Вт с от тока я с .
- Вычислить параметр эквивалентной схемы R с и X s при номинальном токе обмотки высокого напряжения путем первого вычисления
- Рассчитать значения R s и X s относится к стороне низкого напряжения.
- Теперь, когда у нас есть все параметры эквивалентной схемы трансформатора, вычислите регулирование напряжения на номинальной мощности и при отстающем коэффициенте мощности 0,8.
- Рассчитайте удельный КПД при номинальной мощности и отстающем коэффициенте мощности 0,8.
(3,6)
(3.7)
Приведенные выше результаты можно использовать для нахождения
R с = Z с cos Φ с
(3.8)
X с = Z с sin Φ с
(3,9)
Эти параметры относятся к стороне высокого напряжения.
Характеристики возбуждения
Инструкции
- Верните трансформатор Т-1000 и достаньте из шкафа инженерный трансформатор Маклина.
- Подключите цепь, как показано на рис. 3.6.
- Подайте 20 вольт (от пика к пику) на первичную сторону трансформатора.
Отображение и запись сигнала напряжения и полярности фазового сдвига как первичной, так и вторичной сторон на двухканальном осциллограф. - Отображение напряжения на резисторе 1 Ом (которое представляет ток возбуждения
первичной обмотки) и напряжение вторичной обмотки на осциллографе и запишите
их формы волны. Обратите внимание на несинусоидальность формы волны тока возбуждения и фазы
сдвиг относительно вторичного напряжения.
- Отсоедините провода осциллографа вторичной обмотки от трансформатора.
- Используйте USB-кабель с оптическим разъемом для подключения глюкометра к компьютеру. Запустите программное обеспечение Flukeview на компьютере и сделайте уверены, что он соединяется с вашим счетчиком. Если нет, посмотрите в диспетчере устройств, чтобы определить порт, к которому он подключен, а затем выберите этот порт для программного обеспечения Flukeview.
- Изменяйте приложенное напряжение и наблюдайте за изменением несинусоидальности
ток возбуждения. При 20 В rms и при 120 В rms исследуют гармоники напряжения и тока.
Определить THD и принцип одной или двух гармоник. Используйте программное обеспечение Fluxview, чтобы захватить этот сигнал для вашего отчета.
Лучше всего записывать данные в электронную таблицу Excel, чтобы вы могли манипулировать графиком для лучшего просмотра.
- Подайте ток возбуждения на канал I осциллографа. Показать напряжение на конденсаторе пассивного интегратора R-C, доступного на задняя часть трансформатора на канале II осциллограф. Цель интегратора состоит в том, чтобы интегрировать напряжение, чтобы получить поток, поскольку e = N (dΦ/dt).
- Нажмите кнопку X-Y на осциллографе, чтобы увидеть петлю гистерезиса.
- Увеличьте напряжение, подаваемое на первичную обмотку, и запишите изменение формы петля гистерезиса.
Обратите внимание на несинусоидальность формы волны тока возбуждения и фазы
сдвиг относительно вторичного напряжения.
Отчет
Показать захваченные сигналы и информацию THD.
Вопросы для обсуждения
- Рассчитайте значение максимального КПД трансформатора Хэмпдена и определите ток, при котором это происходит.
- Объясните разницу в гармоническом составе тока при 20 В и 120 В. Почему отсутствуют ли какие-либо гармоники в форме тока при напряжении 120 В?
- Используя лабораторные данные, определите КПД трансформатора Хэмпдена в процентах при
половина номинальной мощности и коэффициент отстающей мощности 0,8.
