Как правильно подключить электровентилятор охлаждения на ВАЗ 2106. Какие детали потребуются для установки. Какие ошибки нужно избегать при подключении. Как проверить работоспособность после установки.
Необходимые комплектующие для установки электровентилятора
Для подключения электровентилятора на ВАЗ 2106 потребуются следующие детали:
- Электровентилятор охлаждения (рекомендуется использовать штатный вентилятор от ВАЗ 2108-2115)
- Реле включения вентилятора
- Датчик температуры охлаждающей жидкости
- Предохранитель на 20-30А
- Провода сечением не менее 2,5 мм²
- Клеммы и разъемы для подключения
Также понадобятся базовые инструменты — отвертки, гаечные ключи, плоскогубцы, изолента.
Пошаговая инструкция по установке электровентилятора
Процесс установки электровентилятора на ВАЗ 2106 включает следующие этапы:
- Демонтаж штатного механического вентилятора
- Установка электровентилятора на радиатор
- Монтаж датчика температуры
- Подключение проводки и установка реле
- Проверка работоспособности системы
Рассмотрим каждый этап более подробно.
Демонтаж штатного вентилятора
Для снятия механического вентилятора необходимо:
- Слить охлаждающую жидкость
- Отсоединить верхний патрубок радиатора
- Открутить крепежные болты вентилятора
- Снять вентилятор с вала водяного насоса
Установка электровентилятора
Электровентилятор крепится на радиатор с помощью специальных кронштейнов или хомутов. Важно обеспечить надежное крепление, исключающее вибрации.
Подключение электропроводки вентилятора

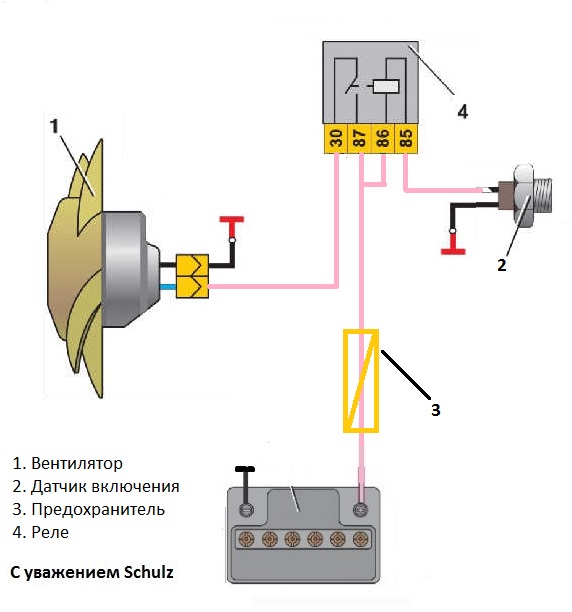

Схема подключения электровентилятора на ВАЗ 2106 включает следующие элементы:
- Аккумулятор — источник питания
- Замок зажигания — включение системы
- Предохранитель — защита от перегрузки
- Реле — управление включением вентилятора
- Датчик температуры — контроль температуры охлаждающей жидкости
- Электродвигатель вентилятора
Последовательность подключения:
- От аккумулятора через предохранитель подается питание на реле
- От замка зажигания подключается управляющий провод на реле
- Датчик температуры подключается к реле
- От реле питание подается на электродвигатель вентилятора
- Минусовой провод вентилятора соединяется с массой кузова
Установка и подключение датчика температуры
Датчик температуры устанавливается в верхний патрубок радиатора или в специальное отверстие в головке блока цилиндров. Для ВАЗ 2106 рекомендуется использовать датчик, срабатывающий при температуре 92-97°C.
Подключение датчика выполняется по двухпроводной схеме:
- Один провод соединяется с массой
- Второй провод подключается к управляющему контакту реле
Настройка и проверка работы электровентилятора
После установки необходимо проверить работоспособность системы охлаждения:
- Залить охлаждающую жидкость
- Запустить двигатель и дать ему прогреться
- При достижении рабочей температуры вентилятор должен включиться
- Проверить отсутствие посторонних шумов и вибраций
Если вентилятор не включается, необходимо проверить электрические соединения и исправность датчика температуры.
Преимущества электровентилятора перед механическим
Установка электровентилятора на ВАЗ 2106 имеет ряд преимуществ:
- Более эффективное охлаждение двигателя
- Снижение расхода топлива
- Уменьшение нагрузки на двигатель
- Возможность регулировки температуры включения
- Снижение уровня шума
При правильной установке электровентилятор значительно повышает надежность системы охлаждения автомобиля.
Распространенные ошибки при подключении электровентилятора
При самостоятельной установке электровентилятора следует избегать следующих ошибок:
- Использование проводов малого сечения
- Отсутствие предохранителя в цепи питания
- Ненадежное крепление вентилятора
- Неправильное расположение датчика температуры
- Некачественные электрические соединения
Любая из этих ошибок может привести к некорректной работе системы охлаждения и перегреву двигателя.
Возможные неисправности электровентилятора и их устранение
При эксплуатации электровентилятора могут возникнуть следующие проблемы:
- Вентилятор не включается — проверить предохранитель, реле, датчик температуры
- Вентилятор работает постоянно — проверить датчик температуры и реле
- Повышенный шум при работе — проверить крепление вентилятора
- Недостаточная производительность — проверить напряжение питания
При невозможности самостоятельно устранить неисправность рекомендуется обратиться в специализированный сервис.
Заключение
Установка электровентилятора на ВАЗ 2106 — эффективный способ модернизации системы охлаждения. При правильном монтаже электровентилятор обеспечивает более стабильный температурный режим работы двигателя и снижает расход топлива. Однако необходимо строго соблюдать технологию установки и использовать качественные комплектующие.
Запускаем в ручном режиме вентилятор радиатора ВАЗ 2111 – Ремонт ВАЗ. Техническое обслуживание автомобилей своими руками.
Задержку с включением вентилятора радиатора охлаждения на ВАЗ 2111 можно считать одной из многочисленных недоработок в конструкции данного автомобиля. Но, не смотря на это решить данную проблему, впрочем, как и все остальные не составляет большого труда, важно иметь “прямые руки”, и хорошо разбираться в устройстве автомобиля ВАЗ.
Теперь о самой проблеме позднего включения вентилятора радиатора на автомобиле ВАЗ 2111. Оптимальная температура работающего двигателя не должна превышать 90°С . Но на ВАЗ 2111 включение дополнительного охлаждения происходит при температуре 100-105°C. Таким образом, с уверенность можно сказать, что вентилятор запускается в тот момент, когда мотор уже перегрелся. Как известно, работа двигателя при критичных температурах негативно влияет на срок его эксплуатации.
Решением существующей проблемы может быть принудительное включение вентилятора радиатора охлаждения двигателя путем установки кнопки в салоне автомобиля.
Прежде чем начать доработку системы охлаждения ВАЗ, подготовьте следующие компоненты:
Кнопка включения
- Две Соединительные клеммы
- ВАЗовское четырехконтактное реле с кронштейном
- Контактные соединительные колодки с проводами для кнопки и реле.
- 4-5 метров провода с сечением 0.75 мм
Запускаем в ручном режиме вентилятор радиатора на ВАЗ 2111
Инструкция по доработке включения вентилятора радиатора ВАЗ 2111
1.Для начала подготовим колодку для подключения кнопки включения вентилятора, а именно обрежем ненужные нам провода. Оставим два центральных провода (подсветка кнопки) и два крайних угловых (для подключения). Размещение контактов на колодке смотрите на фото.
2. Теперь очередь за подключением реле и кнопки в автомобиле. Под бардачком в глубине открываем пластиковый лючок, под которым размещено несколько реле. На каждом автомобиле размещение их может быть разное, но как же определить нужное нам реле.
Все очень просто. Запускаем двигатель и отсоединяем клеммы датчика температуры на термостате.
3. Мотор вентилятора должен постоянно работать. Поочередно отключаем релюшки до тех пор, пока вентилятор не остановится, что и будет свидетельствовать об их взаимосвязи.
4. Вовремя отключения одного из реле двигатель может заглохнуть, так как оно относиться к бензонасосу ВАЗ. Установите его на место и снова запустите двигатель.
5. После определения нужного нам реле находим на нем розовый и белый провода. Теперь аккуратно зачищаем на них изоляцию, прикручиваем два провода и хорошо изолируем места их соединения.
6. Берем заранее подготовленное колодку и подключаем прикрученные проводки. От белого к 87 контакту, от розового к 85-му. 86-ой контакт должен идти на кнопку включения вентилятора, а на контакт 30 кидаем массу. После того как колодка подключена и реле установлено находим для него подходящее место, к примеру внизу под торпедой со стороны водителя.
Запускаем в ручном режиме вентилятор радиатора ВАЗ 2111
Обратите внимание! На кронштейне крепления реле обязательно должна быть подключена масса.
7. Теперь подключаем кнопку, а два оставшихся контакта кидаем на любую лампу, которая загорается после включения зажигания.
После такой доработки принудительно включить вентилятор охлаждения ВАЗ 2111 можно не только при заведенном двигателе, но и при заглушенном моторе при включенном зажигании.
В заключении хочется отметить, что подобную доработку системы охлаждения двигателя можно произвести на всех автомобилях ВАЗ девятого и десятого семейств.
