Трансформатор согласующий звуковой. Согласующие трансформаторы звуковые: характеристики, виды и применение

Что такое согласующий звуковой трансформатор. Какие бывают типы звуковых трансформаторов. Для чего применяются согласующие трансформаторы в аудиотехнике. Как выбрать подходящий трансформатор для конкретной задачи.

Что представляют собой согласующие звуковые трансформаторы

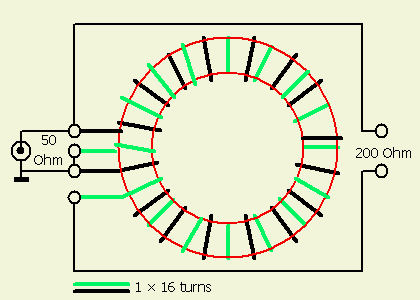

Согласующие звуковые трансформаторы — это пассивные электронные компоненты, предназначенные для согласования импедансов и преобразования уровней сигналов в аудиотехнике. Они позволяют соединять между собой устройства с разными входными и выходными сопротивлениями, обеспечивая при этом максимальную передачу мощности сигнала.

Основные функции согласующих трансформаторов:

• Согласование высокоомных и низкоомных цепей
• Гальваническая развязка цепей
• Симметрирование несимметричных сигналов
• Повышение или понижение уровня сигнала
• Согласование импедансов источника сигнала и нагрузки

Благодаря этим свойствам согласующие трансформаторы широко применяются в различных аудиоустройствах — усилителях, микшерных пультах, звуковых процессорах и т.д.

Основные типы согласующих звуковых трансформаторов

Существует несколько основных типов согласующих трансформаторов, применяемых в аудиотехнике:

Линейные трансформаторы

Используются для согласования линейных входов и выходов устройств. Обеспечивают передачу сигналов линейного уровня (около 1 В) с минимальными искажениями. Имеют широкий частотный диапазон.

Микрофонные трансформаторы

Предназначены для согласования микрофонов с входами микшерных пультов и предусилителей. Обеспечивают усиление слабого микрофонного сигнала и симметрирование несимметричного сигнала.

Выходные трансформаторы

Применяются в выходных каскадах усилителей мощности для согласования с акустическими системами. Обеспечивают передачу большой мощности при минимальных искажениях.

Импульсные трансформаторы

Используются для передачи коротких импульсных сигналов, например, в цифровых аудиоинтерфейсах. Обеспечивают хорошую передачу фронтов импульсов.

Ключевые характеристики согласующих трансформаторов

При выборе согласующего трансформатора важно учитывать следующие основные характеристики:

• Диапазон рабочих частот — определяет полосу пропускания трансформатора
• Коэффициент трансформации — отношение числа витков обмоток
• Входное и выходное сопротивление
• Максимальная передаваемая мощность
• Вносимые искажения
• Уровень электромагнитных помех

Эти параметры влияют на качество передачи сигнала и должны соответствовать требованиям конкретного применения.

Применение согласующих трансформаторов в аудиотехнике

Согласующие трансформаторы находят широкое применение в различных областях аудиотехники:

Студийное оборудование

В студийных микшерных пультах и процессорах согласующие трансформаторы используются для:

• Согласования микрофонных входов
• Симметрирования линейных сигналов
• Гальванической развязки каналов
• Согласования балансных и небалансных линий

Усилители мощности

В усилителях мощности выходные трансформаторы применяются для:

• Согласования выходного каскада с акустическими системами
• Обеспечения гальванической развязки
• Симметрирования выходного сигнала

Системы звукоусиления

В концертных и инсталляционных системах звукоусиления согласующие трансформаторы используются для:

• Согласования длинных линий с усилителями
• Развязки заземления между устройствами
• Симметрирования сигналов в длинных линиях

Преимущества использования согласующих трансформаторов

Применение согласующих трансформаторов в аудиотехнике дает ряд существенных преимуществ:

• Улучшение согласования импедансов устройств
• Снижение уровня шумов и помех
• Уменьшение искажений сигнала
• Гальваническая развязка цепей
• Симметрирование сигналов
• Повышение помехозащищенности длинных линий

Это позволяет повысить качество звучания и надежность работы аудиосистем.

Особенности выбора согласующих трансформаторов

При выборе согласующего трансформатора для конкретного применения необходимо учитывать следующие факторы:

• Уровень входного сигнала
• Требуемый коэффициент трансформации
• Диапазон рабочих частот
• Входное и выходное сопротивление
• Максимальная передаваемая мощность
• Допустимый уровень искажений
• Требования к экранированию

Правильный выбор трансформатора позволит обеспечить оптимальное согласование и качественную передачу сигнала.

Современные тенденции в разработке согласующих трансформаторов

В настоящее время в области разработки согласующих трансформаторов наблюдаются следующие тенденции:

• Применение новых магнитных материалов для сердечников
• Использование прецизионных технологий намотки
• Внедрение методов компьютерного моделирования
• Миниатюризация конструкций
• Расширение частотного диапазона
• Снижение уровня электромагнитных помех

Это позволяет создавать трансформаторы с улучшенными характеристиками для современных аудиосистем высокого класса.

Перспективы развития технологии согласующих трансформаторов

Развитие технологии согласующих трансформаторов продолжается в следующих направлениях:

• Создание сверхширокополосных трансформаторов
• Разработка трансформаторов для цифровых аудиоинтерфейсов
• Применение новых методов экранирования
• Интеграция с активными компонентами
• Оптимизация характеристик с помощью искусственного интеллекта

Эти инновации позволят расширить возможности применения согласующих трансформаторов в перспективных аудиосистемах.

Б/у. Трансформаторы, катушки на интернет-аукционе Au.ru

Безопасная сделка с доставкой

Подробнее

Написать сообщение

Отзывы+3 / −0

Ознакомиться с параметрами трансформаторов серии ТОТ можно тут:

https://eandc.ru/pdf/transformator/tot.pdf

ТОТ-40

Трансформаторы согласующие сигнальные низкой частоты ТОТ-40 предназначены для работы в усилителях звуковой частоты бытового и промышленного назначения, изготавливаемых в виде самостоятельных сборочных единиц или в составе бытовой РЭА.

Трансформаторы типа ТОТ используются в устройствах низкочастотных трактов, выполненных на полупроводниковых и электровакуумных приборах в аппаратуре с печатным монтажом.

Трансформаторы типа ТОТ разработаны специально для схем печатного монтажа.

Расположение выводов трансформаторов подобно цоколевке электровакуумных приборов и реле. Имеется ключ и дополнительная маркировка первого вывода на боковой поверхности трансформатора (красная точка).

Отсчет выводов производится по часовой стрелке со стороны монтажа. При этом первый вывод расположен в левом верхнем углу. Каркас трансформаторов получает дополнительную жесткость от армирования его жесткими выводами, расстояние между которыми равно шагу координатной сетки печатной платы.

Основные технические характеристики трансформатора типа ТОТ:

• Рабочий диапазон эффективно воспроизводимых частот …… 300…10000 Гц;

• Диапазон номинальной мощности …… 0,025…25 В*А;

• Резонансная частота …… не более 1000 Гц;

• Максимальное значение испытательного напряжения …… 500 В;

• Коэффициент нелинейных искажений на граничных частотах полосы пропускания 300…10000 Гц …… не более 5 %;

• Коэффициент амплитудно-частотных искажений в диапазоне частот 300…10000 Гц …… ±2 дБ;

• Максимальная амплитуда переменного входного напряжения трансформаторов …… 140 В;

• Пределы изменения входных сопротивлений трансформаторов …. .. 13…22000 Ом;

• Максимальное напряжение первичной обмотки …… 100 В;

• Сопротивление нагрузки трансформаторов …… 4…4000 Ом;

• Максимальное постоянное напряжение на обмотках трансформатора …… 100 В;

• Сопротивление изоляции между обмотками, а также между каждой обмоткой и магнитопроводом …… 1000 Ом;

• Максимальное отклонение коэффициента трансформации …… ±5 %;

• Температура окружающей среды …… -60…+125 °С.

Смотрите и другие мои лоты, есть много интересного (и будет выставляться на торги в дальнейшем) и покупая несколько лотов — Вы экономите на доставке!

Могу выслать почтой по России.

Лот может быть выставлен на нескольких аукционах. Большая просьба все вопросы о наличии лотов задавать до ставки или покупки.

Для Москвичей — самовывоз лотов от моей квартиры (нахожусь в 5-ти минутах пешком от метро Сухаревская) или могу отправить по Москве почтой.

Для покупателей проживающих не в Москве, лоты ВЫСЫЛАЮ ТОЛЬКО ПОЧТОЙ по России и сразу после отправки приобретённых Вами лотов я предоставляю трек № посылки или фото чека об отправке посылки (по желанию покупателя).

Ни какими службами доставки (кроме почты России) лоты НЕ ВЫСЫЛАЮТСЯ! (Разве, что Курьерскими услугами, когда курьер ко мне приедет, оставит мне подтверждающий документ о взятии у меня товара и заберёт товар и отправит его Вам). Курьерскую службу в этом случае Вы выбираете и оплачиваете самостоятельно.

Лоты как правило высылаю почтой России на следующий день после оплаты.

Лот может быть выставлен на нескольких аукционах. Большая просьба все вопросы о наличии лотов задавать до ставки или покупки. Для Москвичей — самовывоз лотов от моей квартиры (нахожусь в 5-ти минутах хотьбы от метро Сухаревская) или могу отправить по Москве почтой. Для покупателей проживающих не в Москве, лоты ВЫСЫЛАЮ ТОЛЬКО ПОЧТОЙ по России и сразу после отправки приобретённых Вами лотов я предоставляю трек № посылки или фото чека об отправке посылки (по желанию покупателя). Ни какими службами доставки (кроме почты России) лоты НЕ ВЫСЫЛАЮТСЯ! (Разве, что Курьерскими услугами, когда курьер ко мне приедет, оставит мне подтверждающий документ о взятии у меня товара и заберёт товар и отправит его Вам).

Курьерскую службу в этом случае Вы выбираете и оплачиваете самостоятельно. Лоты как правило высылаю на следующий день после оплаты.

Москва, Тверской район

Увеличить карту

Поделиться этим лотом:

Согласующие трансформаторы характеристики

Согласующие трансформаторы характеристики, схема, включение обмоток, ТВЗ трансфокатор звука, ТВК трансформаторы выходные кадровой развертки телевизоров.  ТВК 70, ТВК 110, ТВС. ТОТ.

Andrey KuТелевизионные трансформаторыАнодные трансформаторы, Согласующие трансформаторы, Телевизионные трансформаторыНет комментариев для Трансформатор ТВЗ (выходной согласующий звука)

В данном материале приводится справочная информация по выходным звуковым трансформаторам ТВЗ — размеры сердечника, количество витков и диаметр провода обмоток. Информация будет полезна для использования данных унифицированных трансформаторов в качестве готовых выходных, в схемах самодельных ламповых усилителей. Приведены примеры возможных доработок ТВЗ для улучшения АЧХ и уменьшения коэффициента искажений. Подключение трансформатора ТВЗ к схеме не […]

Подробнее

Andrey KuТелевизионные трансформаторыАнодные трансформаторы, Согласующие трансформаторы, Телевизионные трансформаторыНет комментариев для Трансформатор ТВК 70

ТВК 70 это наиболее простой и практичный трансформатор кадровой развертки черно белого телевизора. Его ранее имели исключительно старые модели телевизоров, которые отмечались отклонением углов лучей в пределах 70 градусов. Снабжается исключительно двумя обмотками, первичной и вторичной. Если первичную обмотку можно будет включить в сеть, на вторичной появится переменное напряжение, значение которого превышает показатель в 10В. […]

Подробнее

Andrey KuТелевизионные трансформаторыАнодные трансформаторы, Согласующие трансформаторы, Телевизионные трансформаторыНет комментариев для Трансформатор ТВК 110

Актуальным элементом телевизора в прошлом являлся трансформатор модели ТВК 110, характеристики которого наглядно демонстрируют возможности оборудования. Основывается принцип действия трансформатора на действии электромагнитной индукции. Напряжение, которое подается на первичную обмотку, в дальнейшем позволяет обеспечивать создание электромагнитного поля, пересекающего витки на вторичной обмотке. ТВК-110 Трансформатор применяется в выходных каскадах кадровой развертки ламповых телевизоров. Для радиолюбительских целей […]

Подробнее

Andrey KuТелевизионные трансформаторы, товарыАнодные трансформаторы, Согласующие трансформаторы, Телевизионные трансформаторы1 комментарий к записи Cтрочный трансформатор ТВС

Строчный трансформатор ТВС (англ. flyback transformer (FBT)) — компонент блока строчной развёртки телевизора. Применялся для формирования высокого напряжения на втором аноде кинескопа и вторичных напряжений: питания цепей накала кинескопа, ускоряющего напряжения, питания видеоусилителей. Также он формирует импульсы обратного хода строчной развёртки для работы схемы гашения. Может представлять собой как обычный трансформатор (ТВС), так и быть […]

Подробнее

Andrey KuСправочникСогласующие трансформаторыНет комментариев для ТОТ трансформаторы

Унифицированные согласующие трансформаторы сигналов низкой частоты типа ТОТ предназначены для работы в усилителях низкой частоты промышленного и бытового назначения, собранных на полупроводниковых приборах . Трансформаторы типа ТОТ используются для согласования сопротивлений промежуточных каскадов усилителей с входными сопротивлениями каскадов усилителей низкой частоты. Трансформаторы типа ТОТ разработаны специально для установки в схемы печатного монтаж а со стандартным […]

Подробнее

Аудиотрансформаторы — производитель Hammond

Английский | Французский

Быстрые ссылки: Уровень сигнала | Уровень динамика | Классическое ламповое аудио и гитара

¶Уровень сигнала

• Миниатюрное аудио в горшке

  Крепление для ПК

  Серия 101

• Миниатюрная аудиосистема с эпоксидной смолой в герметике

  Крепление для ПК

  Серия 102

• Миниатюрная аудиосистема с эпоксидной смолой в герметике

  Крепление для ПК

  Серия 104

• Миниатюрная аудиосистема с эпоксидной смолой в герметике

  Крепление для ПК

  Серия 106

• 150 мВт Аудио Миниатюрный Эпоксидный Герметик

  Крепление для ПК

  Серия 107

• 500 мВт Аудио Миниатюрный Эпоксидный Герметик

  Крепление для ПК

  Серия 108

• 2W Audio Миниатюрный корпус с эпоксидной смолой

  Крепление для ПК

  Серия 109

• Трансформаторы для согласования импеданса студийного класса

  Серия 1140

• Студийный класс — аудиотрансформаторы с согласованием импеданса

  Серия 140EX

• Аудио открытая рамка

  Крепление для ПК

  Серия 142

• Низкопрофильный звук

  Монтаж на печатной плате

  Серия 141

• Аудио открытая рамка

  Крепление для ПК

  Серия 148

• Аудио открытая рамка

  Крепление для ПК

  Серия 149

• Крепление аудио шасси

  143-146 Серия

• Качество аудио трансляции

  Серия 800A

• Качество аудио трансляции

  Серия 560

• Качество аудио трансляции

  Герметичный

  Серия 850A

¶Уровень динамика

• Соответствие линии распределения звука аудио

  Серия 117

• Соответствие линии распределения звука аудио

  Серия 119

• «Классический» 600 Ом

  Согласующий трансформатор для динамиков

  119Серия DA

¶Классическая ламповая аудиосистема и гитара

• Обзор классического лампового выходного аудиотрансформатора

• Универсальный односторонний ламповый выход

  Аудио

  Серия 125SE

• Универсальный двухтактный трубный выход

  Аудио

  Серия 125A-125E

• Ламповый выход (25 — 75 Вт) Односторонний — HI-FI

  1627-1642 Серия

• Общая выходная мощность сменной лампы (8 Вт) Двухтактная

  Серия 125H

• Общая выходная мощность сменной лампы (8 Вт) Двухтактная

  Аудио

  Серия 125J

• Ламповый выход (10–280 Вт)

  Двухтактный — Hi-Fi

  Серия 1608-1650

• Ламповый выход (10–280 Вт) Easy Wire Secondary

  Двухтактный — Hi-Fi

  Серия 1608A-1650A

• Ламповый выход (50 — 100 Вт)

  Двухтактный HI-FI Герметичный

  Серия 1650P

• Ламповый драйвер — Interstage

  Серия 124

• Ламповый драйвер — Interstage

  Серия 126

• Ламповый гитарный усилитель — Выходные трансформаторы

  ЗАМЕНА И МОДЕРНИЗАЦИЯ

  Серия 1750

Архив

© 2023. Hammond Manufacturing Ltd. Все права защищены.

Универсальный односторонний ламповый выход (серия 125SE)

Качественная продукция. Высокого качества обслуживания.

Английский | Français

Ресурсы продукта

• Спецификация
• Печать страницы
• Свяжитесь с нами

Поделитесь этим продуктом

Особенности

• Разработаны для общего назначения или замены (не Hi-Fi) в несимметричных ламповых выходных цепях.
• Частотная характеристика: 100 Гц. — 15 кГц при полной номинальной мощности (+/- 1 дБ макс. — исх. 1 кГц).
• Полная частотная характеристика (от 20 Гц до 20 кГц) — см. нашу серию 1627-1642.
• Для использования двухтактного выхода см. нашу серию 125.
• Открытого типа с первичными и вторичными проводами длиной не менее 12 дюймов.
• Для всех размеров используются стыковые сердечники (из стали 29M6) с воздушным зазором для уменьшения насыщения сердечника постоянным током.
• Первичный импеданс в диапазоне от 2500 до 10000 Ом.
• Диапазон импеданса вторичной обмотки от 4 до 32 Ом.

Галерея

•
•
•
•
•
•
•
•
•
•

Описание детали

Нажмите «> Деталь № ниже для получения подробной информации (например, чертежи изделия, инструкции по сборке, вес отгрузки)

Деталь №	Мощность звука	Макс. DC Bias	Масса	Размеры					Монтажное отверстие
	(Ватт)	(ма)	(фунты)	А	Б	С	Д	Е	г
125АСЭ	3	25	0,5	81″> 2,81	1,35	1,69	2,38	—	0,19
125БСЕ	5	45	1. 1	3,25	1,63	2.00	2,81	—	19″> 0,19
125CSE	8	60	1,3	3,69	1,86	31″> 2,31	3.13	—	0,19
125ДСЕ	10	70	2	00″> 4.00	2.10	2,63	3,56	—	0,19
125ESE	15	80	3	50″> 4,50	2,36	2,94	4.00	—	0,19
125ФСЕ	20	90	4,5	76″> 3,76	2,52	3.15	3.13	2,25	0,20	Икс	38″> 0,38
125GSE	25	100	6	4.15	2,88	46″> 3,46	3,45	2,50	0,20	Икс	0,38

Деталь №	Данные первичной обмотки
	Индуктивность	Сопротивление постоянному току
	(минимум)	(+/- 20%)
125ESE	5,43 ч	103 Ом
