Транзистор 13003. Транзистор MJE13003: характеристики, применение и аналоги

Каковы основные характеристики транзистора MJE13003. Где применяется этот транзистор. Какие существуют отечественные и зарубежные аналоги MJE13003. Как выглядит цоколевка транзистора MJE13003.

Основные характеристики транзистора MJE13003

Транзистор MJE13003 представляет собой биполярный кремниевый NPN-транзистор, предназначенный для работы в высоковольтных и высокоскоростных схемах. Рассмотрим его ключевые характеристики:

• Структура: n-p-n
• Максимальное напряжение коллектор-эмиттер: 400 В
• Максимальное напряжение коллектор-база: 700 В
• Максимальный постоянный ток коллектора: 1,5 А
• Максимальный импульсный ток коллектора: 3 А
• Рассеиваемая мощность: 40 Вт (с теплоотводом)
• Коэффициент усиления по току: 8-40
• Граничная частота: 10 МГц
• Корпус: TO-126 или TO-220

Благодаря этим характеристикам MJE13003 способен эффективно работать в импульсных источниках питания, инверторах и других высоковольтных схемах, требующих быстрого переключения.

Области применения транзистора MJE13003

Транзистор MJE13003 находит широкое применение в различных электронных устройствах и схемах. Рассмотрим основные области его использования:

1. Импульсные источники питания
2. Инверторы
3. Системы управления электродвигателями
4. Схемы управления электромагнитными реле и соленоидами
5. Высоковольтные усилители
6. Схемы коррекции коэффициента мощности
7. Зарядные устройства

Почему MJE13003 так востребован в этих приложениях? Транзистор обладает высокой скоростью переключения и способен работать с большими напряжениями, что делает его идеальным выбором для импульсных схем. Его способность выдерживать значительные токи позволяет использовать его в силовых цепях управления двигателями и реле.

Цоколевка транзистора MJE13003

Правильное подключение выводов транзистора критически важно для его корректной работы. Рассмотрим цоколевку MJE13003 в наиболее распространенных корпусах:

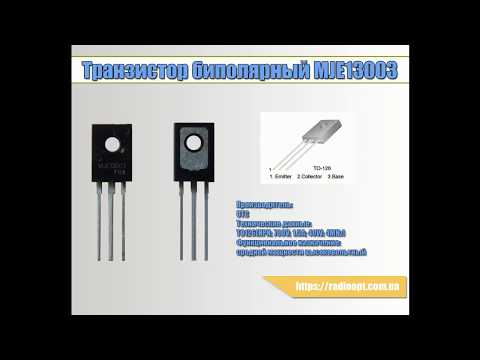

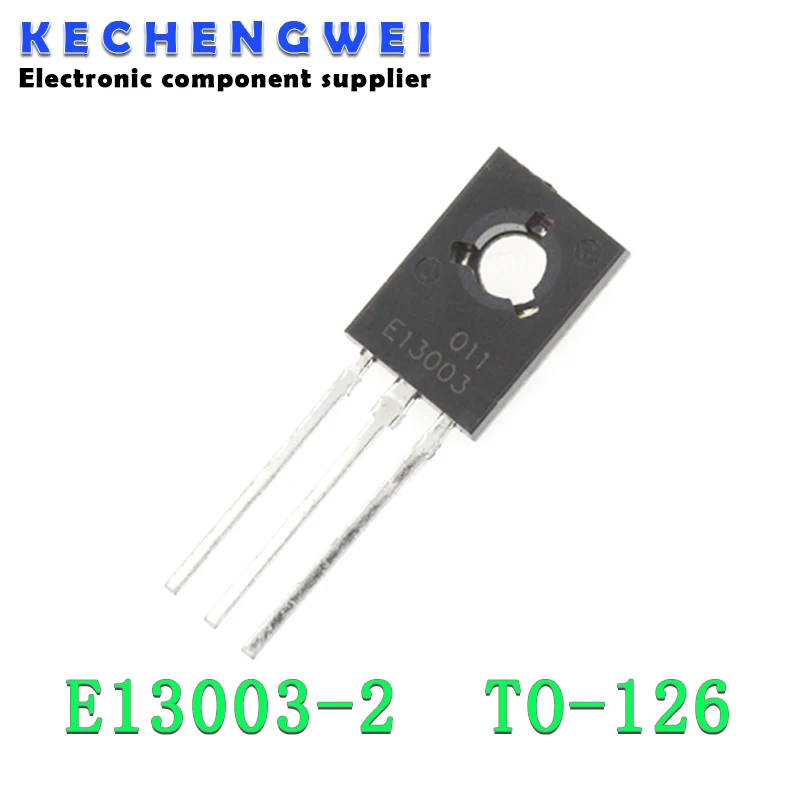

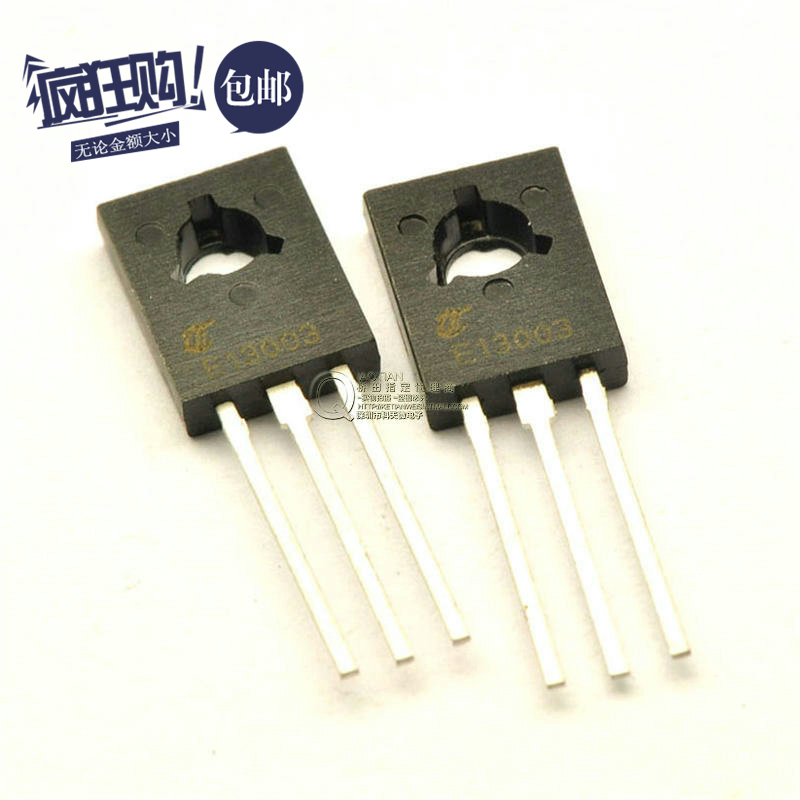

Корпус TO-126:

• 1 вывод — База (B)
• 2 вывод — Коллектор (C)
• 3 вывод — Эмиттер (E)

Корпус TO-220:

• 1 вывод — База (B)
• 2 вывод — Коллектор (C)
• 3 вывод — Эмиттер (E)

В обоих случаях расположение выводов идентично, если смотреть на транзистор со стороны маркировки. Металлическая пластина корпуса соединена с коллектором, что необходимо учитывать при монтаже на радиатор.

Отечественные аналоги транзистора MJE13003

При отсутствии оригинального MJE13003 можно использовать отечественные аналоги. Какие транзисторы российского производства могут заменить MJE13003?

• КТ8137А
• КТ8170А1
• КТ8175А

Важно отметить, что эти аналоги не являются полностью идентичными MJE13003. При замене необходимо тщательно сверить их характеристики и при необходимости внести коррективы в схему. Основные параметры, на которые следует обратить внимание:

• Максимальное напряжение коллектор-эмиттер
• Максимальный ток коллектора
• Коэффициент усиления по току
• Частотные характеристики
• Тепловые характеристики

Зарубежные аналоги MJE13003

На международном рынке существует ряд транзисторов, близких по характеристикам к MJE13003. Рассмотрим наиболее распространенные зарубежные аналоги:

• 2SC4917
• MJ4360
• BUJ101
• 5302D
• STL128D

Чем эти транзисторы похожи на MJE13003? Все они относятся к классу высоковольтных быстродействующих NPN-транзисторов и имеют схожие области применения. Однако следует помнить, что прямая замена без корректировки схемы может быть невозможна из-за различий в отдельных параметрах.

Особенности работы с транзистором MJE13003

При использовании MJE13003 в электронных схемах следует учитывать несколько важных моментов:

1. Теплоотвод: Из-за высокой рассеиваемой мощности транзистор требует эффективного охлаждения. Использование радиатора обязательно при работе на больших токах.
2. Защита от перенапряжений: В импульсных схемах необходимо предусмотреть защиту транзистора от выбросов напряжения.
3. Режим работы: MJE13003 оптимизирован для работы в ключевом режиме. При использовании в линейных схемах следует внимательно следить за рассеиваемой мощностью.
4. Статическое электричество: Транзистор чувствителен к статическому электричеству, поэтому при монтаже необходимо соблюдать меры предосторожности.

Проверка и тестирование транзистора MJE13003

Для обеспечения надежной работы устройства важно уметь правильно проверять транзистор MJE13003. Как это сделать?

1. Проверка мультиметром:
   • Измерьте сопротивление между базой и эмиттером, базой и коллектором. Оно должно быть в пределах 500-2000 Ом.
   • Сопротивление между коллектором и эмиттером должно быть высоким (более 1 МОм).
2. Проверка тестером транзисторов:
   • Измерьте коэффициент усиления по току (hFE). Он должен находиться в пределах 8-40.
   • Проверьте напряжение насыщения коллектор-эмиттер. Оно не должно превышать 1,5 В при токе коллектора 1 А.
3. Проверка в реальной схеме:
   • Установите транзистор в рабочую схему и измерьте напряжение коллектор-эмиттер в открытом и закрытом состояниях.
   • Проверьте температуру корпуса транзистора при работе. Чрезмерный нагрев может свидетельствовать о неисправности.

Помните, что даже небольшие отклонения параметров транзистора от номинальных значений могут существенно повлиять на работу всего устройства.

Транзистор MJE13003: характеристики, цоколевка и аналоги

Биполярный кремниевый транзистор MJE13003 по своим характеристикам может применяться в импульсных регуляторах, инверторах, системах управления электрическими двигателями. Он разработан для работы в высоковольтных, высокоскоростных индуктивных цепях, где важно время спада. Также он способен работать в схемах управляющих работой устройств большой мощности в качестве переключателей. Изготавливается по эпитаксиально-планарной технологии и имеет структуру n-p-n.

Цоколевка

Цоколевку транзистора MJE13003 разберём в двух корпусах в которых он производится, это ТО-126 и ТО-220. Если смотреть на него со стороны маркировки, то его выводы будут располагаться в таком порядке: база, коллектор, эмиттер. Следует учесть также что многие производители не наносят первые буквы MJE, которые говорят о том, что первым производителем этого транзистора была компания Motorola. И таким образом остаётся только надпись 13003.

Технические характеристики

В первую очередь следует рассмотреть максимально допустимые параметры устройства. Их превышение недопустимо даже на непродолжительный промежуток времени. Перейдём к рассмотрению этих характеристик для 13003:

• напряжение К-Э (длительное)
  V_{CЕO (SUS)} = 400 В;
• напряжение К-Э (пиковое) V_CEV = 700 В;
• напряжение Э-Б V_EBO = 9 В;
• ток коллектора (длительный) I_C = 1,5 А;
• ток коллектора (кратковременный) I_CМ = 3 А;
• ток через базу (длительный) I_В = 0,75 А;
• ток через базу (кратковременный) I_ВМ = 1,5 А;
• ток через эмиттер (длительный) I_Е = 2,25 А;
• ток через эмиттер (кратковременный) I_ЕМ = 4,5 А;
• мощность на коллекторе (без теплоотвода) Р_С = 1,4 Вт;
• мощность на коллекторе (с теплоотводом) Р_С = 40 Вт
  ;
• термосопротивление кристалл-корпус R_θJC = 3,12 °С/Вт;
• термосопротивление кристалл-воздух R_θJА = 89 °С/Вт;
• рабочие т-ры Tstg = от -65 до 150^ОС.

Не стоит также забывать и об электрических характеристиках. Именно от них зависят возможности транзистора. Они снимаются при температуре +25^ОС. Другие, важные для тестирования параметры, приведены в таблице в отдельной колонке, которая называется «Режимы измерения».

	Электрические характеристики транзистора MJE13003 (при Т = +25 оC)
Параметры		Режимы измерения	Обозн.	min	typ	max	Ед. изм
Поддерживающее напряжение, коллектор-эмиттер, база разомкнута		IC = 10 мA, IB = 0	VCEO(sus)	400			В
Обратный ток коллектор-эмиттер		VBE = 1,5 В	ICEV			1	мА
		VBE = 1,5 В, TC = 100°C				5
Обратный ток эмиттера		VEB = 9 В, IC = 0	IEBO			1	мА
Статический коэффициент передачи тока		VCE = 2 В, IC= 0. 5 A VCE = 2 В, IC = 1 A	hFE1 hFE2	8 5		40 25
Напряжение насыщения база-эмиттер		IB = 0,1 B, IC = 0,5 A IB = 0,25 B, IC = 1 A IB=0,25B, IC=1 A Tc=100℃	V ВE(sat)			1 1,2 1,1	В В В
Время закрытия		IC = 1 A, VCC = 125 В	tF	2		4	мкс
Время рассасывания.			tS	0,4		0,7	мкс

Аналоги

Похожих по характеристикам транзисторов не очень много, назовём несколько зарубежных:

• 2SC4917;
• MJ4360;
• BUJ101.

Существуют также российские аналоги MJE13003:

• КТ8137А;
• КТ8170А1;
• КТ8175А.

При этом следует учитывать, что все перечисленные устройства не являются полными аналогами, поэтому, перед заменой, следует обратиться к технической документации.

Производители

Среди производителей отметим самых крупных:

• First Silicon;
• Shenzhen SI Semiconductors;
• Savantic;
• Tiger Electronic;
• Jiangsu Changjiang Electronics Technology;
• Nanjing International Group;
• Shenzhen hui lida electronic.

Если вы хотите приобрести MJE13003, то в отечественных магазинах можно найти продукцию таких фирм:

• ON Semiconductor;
• KEC(Korea Electronics);
• Continental Device India Limited;
• Micro Commercial Components;
• Wing Shing Computer Components.

Скачать datasheet можно кликнув на название производителя.

NPN

MJE13003 to-126 | Биполярные транзисторы

Транзистор MJE13003 (MJE13003F, MJE13003C)

MJE13003 — NPN Bipolar Power Transistor 600V, 3A, TO-126



ОСОБЕННОСТИ

• Reverse biased SOA with inductive load @ TC=100°C
•  Inductive switching matrix 0. 5 ~ 1.5 Amp, 25 and 100°C
• Typical tC = 290ns @ 1A, 100°C.
• 700V blocking capability



ПРИМЕНЕНИЕ

• Switching regulator’s, inverters
• Motor controls
• Solenoid/relay drive

Код товара :	M-138-612
Обновление:	2022-05-01
Тип корпуса :	TO-126





Дополнительная информация:

Обратите внимание, что транзисторы одной марки могут иметь различный тип корпуса (исполнение), поэтому смотрите картинку и параметры корпуса. На нашем сайте опубликованы только основные параметры и характеристики. Полная информация о том как проверить MJE13003 to-126, чем его заменить, схема включения, отечественный аналог, цоколевка, полный Datasheet и другие данные по этому транзистору, может быть найдена в PDF файлах раздела DataSheet и на сайтах поисковых систем Google, Яндекс и тд.



В магазине указаны розничные цены. Для оптовиков, мы готовы предложить оптовые цены (скидки), в этом случае, присылайте ваш запрос на наш емайл, мы отправим вам коммерческое предложение.



*** тэги, это текстовые метки, которые формируют сами посетители, для быстрого поиска требуемых компонентов, радиотоваров, инструментов, и тд. Например, добавив метку «ремонт», этот товар будет отображаться в результатах поиска по этому слову. В дальнейшем, достаточно будет нажать на ссылку для вывода списка товаров с этой меткой.

Что еще купить вместе с MJE13003 to-126 ?



Огромное количество электронных компонентов и технической информации на сайте Dalincom, может затруднить Вам поиск и выбор требуемых дополнительных радиотоваров, радиодеталей, инструментов и тд. Следующую информационную таблицу мы подготовили для Вас, на основании выбора других наших покупателей.



Сопутствующие товары

Код	Наименование	Краткое описание	Розн. цена
** более подробную информацию (фото, описание, маркировку, параметры, технические характеристики, и тд.) вы сможете найти перейдя по ссылке описания товара
612	MJE13003 to-126	Транзисторы MJE13003 (MJE13003F, MJE13003C) — NPN Bipolar Power Transistor 600V, 3A, TO-126	5.3 pyб.
611	MJE13001 to-92	Транзистор MJE13001 (маркировка 13001) — NPN SILICON TRANSISTOR, 400V, 0,5A, TO-92	2.1 pyб.
272	2SC5707 to-251	Транзистор 2SC5707 = NPN 80V, 8A, 30/455ns, 15W, TO-251	15 pyб.
224	PC817C dip-4	Оптроны PC817 (аналог PS817C, PS817, PC817, EL817, CD817) — 5кВ 35В 0.05A, DIP4	9.5 pyб.
1841	Термоусадочная трубка, черная, 4 мм	Термоусадочная трубка SALIPT диаметр 4.0 мм, цвет черный	17 pyб.
2464	Термоусадочная трубка, черная, 8 мм	Термоусадочная трубка SALIPT диаметр 8. 0 мм, цвет черный	29 pyб.
1731	Термоусадочная трубка, черная, 1 мм	Термоусадочная трубка SALIPT диаметр 1.0 мм, цвет черный	12 pyб.
2756	Термоусадочная трубка, черная, 6 мм	Термоусадочная трубка SALIPT диаметр 6.0 мм, цвет черный	21 pyб.
2105	Термоусадочная трубка, черная, 5 мм	Термоусадочная трубка SALIPT диаметр 5.0 мм, цвет черный	19 pyб.
1666	Батарейка CR2032 (TMMQ)	Литиевая батарейка CR2032 — 3V (используется в материнских платах, калькуляторах, часах и др.)	21 pyб.



Транзистор

MJE13003: Эквивалент, распиновка, техническое описание, использует транзистор

13003

Спецификация транзистора MJE13003

• 13003 или MJE13003 является транзистором NPN BJT
• Коэффициент усиления постоянного тока от 8 до 40 ч _FE
• Ток коллектора (I _C ) 1,5 А
• Базовый ток ( I _B ) составляет 0,75 А
• Напряжение между коллектором и базой ( В _CB ) составляет 700 В
• Напряжение между коллектором и эмиттером ( В _CE ) составляет 400 В
• Напряжение между эмиттером и базой ( В _EB ) составляет 9 В
• Температура перехода ( T _J ) составляет 150°C
• Рассеиваемая мощность на транзисторе 1,4 Вт
• Частота перехода ( F _T ) составляет 10 МГц

Распиновка транзистора MJE13003

Номер контакта	Имя контакта	Описание
1	База	Базовый вывод запускает транзистор
2	Коллектор	Ток протекает через коллектор
3	Излучатель	Ток протекает через эмиттер



13003 Транзистор Распиновка

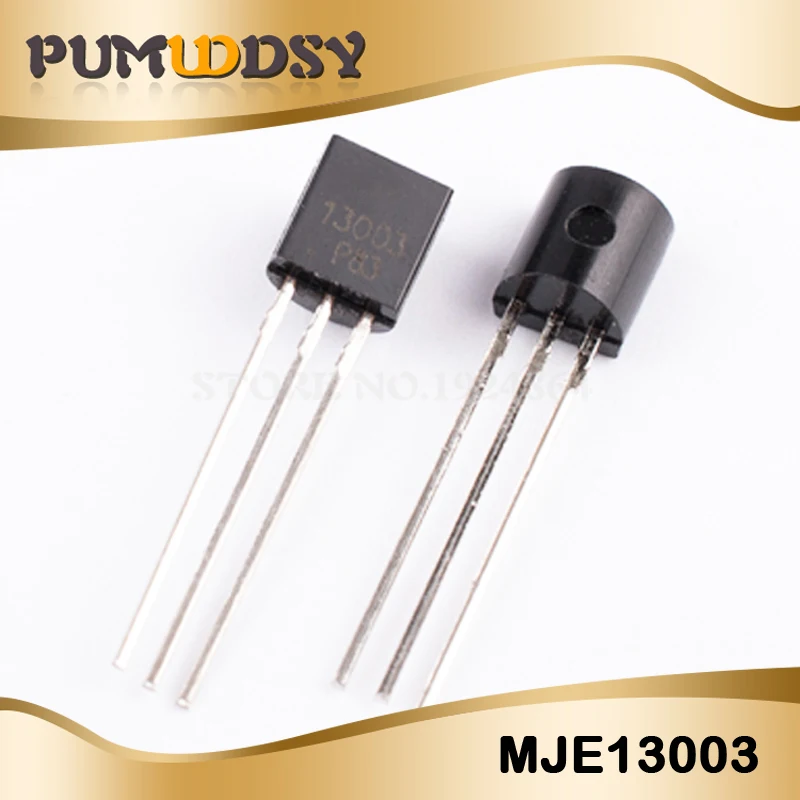

MJE13003 Транзисторный корпус

Транзистор 13003 имеет другой корпус, обычно корпуса TO-225 и TO-126

Оба компонента обычно используются для силовых компонентов, которые могут работать с более высокой мощностью.

Корпус ТО-126 и ТО-225 выполнен из эпоксидной смолы и пластика, мощность достаточно высокая, на корпусе имеется отверстие для крепления транзистора с радиатором.

Транзистор MJE13003 Описание 9Транзистор 0005

13003 или MJE13003 относится к типу NPN, который может работать с более высоким напряжением и имеет операции высокоскоростного переключения .

Транзисторы 13003 имеют более высокое значение напряжения между коллектором и базой 700 В и между коллектором и эмиттером 400 В , что позволяет использовать их в приложениях с более высоким напряжением.

Максимальный коэффициент усиления по току на транзисторах 13003 составляет от 8 до 40hFE , это значение более важно при операциях усилителя и коммутации.

Значение рассеиваемой мощности для этого транзистора указано 1,4 Вт , это силовой транзистор, который имеет больше применений в высоковольтных приложениях.

Значение частоты перехода для 13003 транзисторов составляет 10 МГц , эта номинальная частота отлично подходит для более мощного быстродействующего переключающего транзистора.

Техническое описание транзистора MJE13003  13003 Техническое описание транзистора

Если вам нужно техническое описание в формате pdf, пожалуйста, нажмите на эту ссылку

MJE13003 Транзисторный эквивалент

Идеальные эквивалентные транзисторы для 13003 — 5302d , BLD123D , BUJ101 , STL128D, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , . Но электрические и физические характеристики большинства транзисторов в этом списке немного отличаются, поэтому при замене транзисторов 13003 нам необходимо проверить и проверить характеристики для более безопасного результата.

13003 по сравнению с 13007 по сравнению с 5302D по сравнению с BUW85

Перечисленные ниже модели транзисторов практически идентичны и могут быть заменены транзисторами 13003.

В этой таблице мы пытаемся сравнить электрические характеристики каждого 13003 с 13007 и 5302D с BUW85.

Характеристики	13003	13007	5302D	BUW85
Напряжение между коллектором и базой (VCB)	700 В	700 В	800 В	800 В
Напряжение между коллектором и эмиттером (VCE)	400 В	400 В	400 В	400 В
Напряжение между эмиттером и базой (VEB)	9 В	9 В	10 В	1 В
Ток коллектора (IC)	1,5 А	8 А	1 А	2 А
Рассеиваемая мощность	1,4 Вт	80 Вт	1 Вт	50 Вт
Температура перехода (TJ)	150°C	150°C	150°C	150°C
Частота перехода (FT)	10 МГц	14 МГц	—	20 МГц
Шум (Н)	—	—	—	—
Коэффициент усиления (hFE)	8 до 40hFE	5 ДО 40hFE	от 5 до 40hFE	от 15 до 100Hfe
Пакет	ТО-225,ТО-126	ТО-225	ТО-92,ТО-251,ТО-252	ТО-225

Транзистор MJE13003 использует

• Схема сверхбыстрого переключения
• Схемы инвертора
• Цепи ИБП
• Цепи ИИП
• Цепи зарядного устройства
• Цепь усилителя звука
• Контроллер двигателя, цепь
• Цепи регулятора.

Транзисторный инвертор MJE13003 Транзисторный инвертор 13003

На рисунке показана схема основного применения с использованием транзисторов 13003, это простая модель схемы инвертора.

Схема из двух транзисторов 13003 подключена к повышающему трансформатору, мы знаем, что 13003 это быстродействующий транзистор.

Когда сигнал постоянного тока проходит в сеть инвертора, операция быстрого переключения превращает его в сигнал переменного тока.

Затем, после прохождения переменного тока низкого напряжения в повышающий трансформатор, он увеличивает диапазон напряжения до более высокого уровня.

MJE13003 схема транзисторного усилителя 13003 схема транзисторного усилителя

На рисунке показана схема усилителя на 13003 транзисторах, это простая схема усилителя.

Транзистор предварительного усилителя обрабатывает входной аудиосигнал, усиливает его до уровня и передает на второй каскад.
