Каковы основные характеристики полевого транзистора КП305. Где применяется транзистор КП305. Какие есть аналоги КП305 среди зарубежных транзисторов. В чем особенности и преимущества КП305.
Основные характеристики полевого транзистора КП305
Полевой транзистор КП305 относится к высокочастотным малошумящим диффузионно-планарным полевым транзисторам с изолированным затвором и каналом n-типа. Рассмотрим его ключевые параметры:
- Структура: с изолированным затвором и n-каналом
- Максимальное напряжение сток-исток: 15 В
- Максимальное напряжение затвор-исток: ±15 В
- Максимальный ток стока: 15 мА
- Крутизна характеристики: 4-10.5 мА/В (в зависимости от модификации)
- Входная емкость: не более 5 пФ
- Коэффициент шума: не более 7.5 дБ на частоте 250 МГц
Транзистор КП305 выпускается в нескольких модификациях: КП305Д, КП305Е, КП305Ж, КП305И, которые отличаются некоторыми параметрами. Диапазон рабочих температур составляет от -60°C до +125°C.
Область применения транзистора КП305
Благодаря своим характеристикам, полевой транзистор КП305 нашел широкое применение в различных электронных устройствах и схемах:
- Усилители высокой частоты
- Малошумящие усилители
- Преобразователи частоты
- Генераторы
- Коммутаторы сигналов
- Аттенюаторы с электронным управлением
Какие преимущества дает использование КП305 в этих устройствах? Транзистор обеспечивает высокое входное сопротивление, низкий уровень шумов и хорошие высокочастотные характеристики, что критически важно для качественного усиления и обработки сигналов.
Зарубежные аналоги транзистора КП305
При разработке или ремонте электронных устройств часто возникает необходимость замены КП305 на аналогичный зарубежный транзистор. Рассмотрим наиболее близкие аналоги:
- MFE3004 — близкий аналог КП305Д
- 2N4223 — может заменить КП305Д
- 2N4224 — аналог КП305Е
- MFE3002 — подходит для замены всех модификаций КП305
- BF543 — близок по характеристикам к КП305
- 2SK439 — японский аналог КП305
При выборе аналога важно тщательно сравнивать все ключевые параметры, так как полного совпадения характеристик у разных производителей добиться сложно. В некоторых случаях может потребоваться небольшая корректировка схемы.
Особенности и преимущества транзистора КП305
Полевой транзистор КП305 обладает рядом важных особенностей, которые определяют его преимущества:
- Высокое входное сопротивление
- Низкий уровень собственных шумов
- Хорошая линейность характеристик
- Стабильность параметров в широком диапазоне температур
- Высокая крутизна характеристики
- Малая входная емкость
Особенности применения КП305 в схемотехнике
При разработке схем с использованием полевого транзистора КП305 следует учитывать некоторые особенности:
- Необходимость защиты затвора от статического электричества
- Чувствительность к перегреву при монтаже
- Важность правильного выбора режима по постоянному току
- Необходимость экранирования в ВЧ схемах
Соблюдение этих правил позволит максимально эффективно использовать все преимущества транзистора КП305 и обеспечить стабильную работу устройства.
Сравнение КП305 с биполярными транзисторами
Чем отличается полевой транзистор КП305 от биполярных транзисторов? Основные отличия заключаются в следующем:
- Очень высокое входное сопротивление (десятки МОм)
- Управление напряжением, а не током
- Меньший уровень шумов
- Лучшая линейность характеристик
- Отсутствие эффекта накопления заряда
Эти особенности делают КП305 предпочтительным выбором для многих высокочастотных и малошумящих схем по сравнению с биполярными транзисторами.
Перспективы применения и развития технологии КП305
Несмотря на появление новых типов полевых транзисторов, КП305 продолжает активно применяться в электронике. Какие перспективы у этой технологии?
- Дальнейшая оптимизация параметров
- Расширение частотного диапазона
- Улучшение шумовых характеристик
- Повышение надежности и стабильности
- Разработка новых модификаций для специальных применений
Развитие технологии производства позволит и дальше совершенствовать характеристики транзистора КП305, расширяя сферы его эффективного применения в современной электронике.
Транзистор полевой КП305 — DataSheet
Перейти к содержимому
Цоколевка транзистора КП305
Описание
Высокочастотные малошумящие диффузионно-планарные полевые транзисторы с изолированным затвором и каналом n-типа. Предназначены для применения в усилителях высокой и низкой частот с высоким входным сопротивлением. Диапазон рабочих температур окружающей среды -60…+125 °С.
| Параметр | Обозначение | Маркировка | Условия | Значение | Ед. изм. |
| Аналог | КП305Д | MFE3004, 2N4223, MFE3002 *2, BF543 *3, 2SK439 *3 | |||
| КП305Е | 2N4224, MFE3002 *2, BF543 *3, 2SK439 *3 | ||||
| КП305Ж | MFE3002 *2, BF543 *3, 2SK439 *3 | ||||
| КП305И | MFE3002 *2, BF543 *3, 2SK439 *3 | ||||
| Структура | — | C изолированным затвором и n-каналом | |||
Рассеиваемая мощность сток-исток (постоянная). | PСИ, P*СИ, т max | КП305Д | — | 150 | мВт, (Вт*) |
| КП305Е | — | 150 | |||
| КП305Ж | — | 150 | |||
| КП305И | — | 150 | |||
| Напряжение отсечки транзистора — напряжение между затвором и истоком (полевого транзистора с p-n-переходом и с изолированным затвором). | UЗИ отс, U*ЗИ пор | КП305Д | — | ≥6 | В |
| КП305Е | — | ≥6 | |||
| КП305Ж | — | ≥6 | |||
| КП305И | — | ≥6 | |||
Максимальное напряжение сток-исток (постоянное). Со звездочкой максимальное напряжение затвор-сток. | UСИ max, U* ЗC max | КП305Д | — | 15; ±15* | В |
| КП305Е | — | 15; ±15* | |||
| КП305Ж | — | 15; ±15* | |||
| КП305И | — | 15; ±15* | |||
| Максимальное напряжение затвор-исток (постоянное). | UЗИ max | КП305Д | — | ±15 | В |
| КП305Е | — | ±15 | |||
| КП305Ж | — | ±15 | |||
| КП305И | — | ±15 | |||
Ток стока (постоянный). Со звездочкой ток стока (импульсный) | IС, I*С, И | КП305Д | — | 15 | мА |
| КП305Е | — | 15 | |||
| КП305Ж | — | 15 | |||
| КП305И | — | 15 | |||
| Начальный ток стока | IС нач, I*С ост | КП305Д | — | — | мА |
| КП305Е | — | — | |||
| КП305Ж | — | — | |||
| КП305И | — | — | |||
| Крутизна характеристики полевого транзистора | S | КП305Д | 10 В; 5 мА | 5. 2…10.5 | мА/В |
| КП305Е | 10 В; 5 мА | 4…8 | |||
| КП305Ж | 10 В; 5 мА | 5.2…10.5 | |||
| КП305И | 10 В; 5 мА | 4…10.5 | |||
| Входная емкость транзистора — емкость между затвором и истоком | C11и, С*12и, С*22и | КП305Д | — | ≤5; ≤0.8* | пФ |
| КП305Е | — | ≤5; ≤0.8* | |||
| КП305Ж | — | ≤5; ≤0.8* | |||
| КП305И | — | ≤5; ≤0.8* | |||
| Сопротивление сток-исток в открытом состоянии — сопротивление между стоком и истоком в открытом состоянии транзистора при заданном напряжении сток-исток | RСИ отк, K*у. P, P**вых, ΔUЗИ | КП305Д | 250 МГц | ≥13* | Ом, (дБ*), (Вт**),(мВ***) |
| КП305Е | — | — | |||
| КП305Ж | 250 МГц | ≥13* | |||
| КП305И | — | — | |||
| Коэффициент шума транзистора | Кш, U*ш, E**ш, Q*** | КП305Д | 250 МГц | ≤7.5 | Дб, (мкВ*), (нВ/√Гц**), (Кл**) |
| КП305Е | — | — | |||
| КП305Ж | 250 МГц | ≤7.5 | |||
| КП305И | — | — | |||
| Время включения транзистора | tвкл, t*выкл, F**р, ΔUЗИ/ΔT | КП305Д | — | — | нс, (нс*), (МГц**), (мкВ/°C***) |
| КП305Е | — | — | |||
| КП305Ж | — | — | |||
| КП305И | — | — |
Описание значений со звездочками(*,**,***) смотрите в буквенных обозначениях параметров полевых транзисторов.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Полевые транзисторы КП305 основные характеристики, цоколевка и зарубежные аналоги

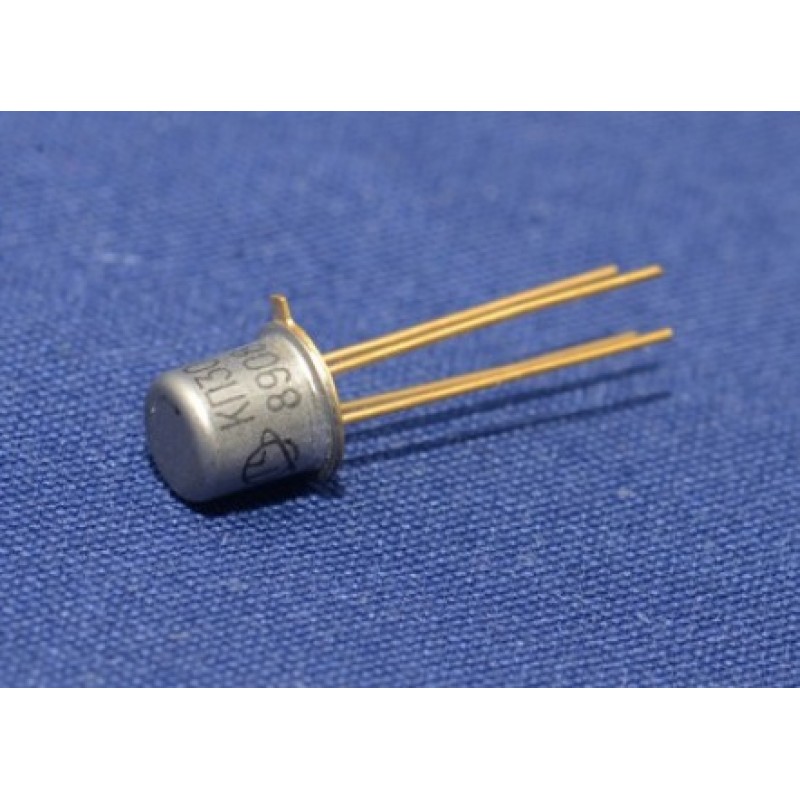

Рис.1. Полевые транзисторы КП305 внешний вид и цоколевка.
Высокочастотные малошумящие диффузионно-планарные полевые транзисторы КП305 с изолированным затвором и каналом n-типа. Предназначены для применения в усилителях высоких и низких частот с высоким входным сопротивлением. Диапазон рабочих температур окружающей среды -60…+125 °С.
| Параметр | Обозначение | Маркировка | Условия | Значение | Ед. изм. |
| Структура | — | C изолированным затвором и n-каналом | |||
Рассеиваемая мощность сток-исток (постоянная). | PСИ, P*СИ, т max | КП305Д | — | 150 | мВт, (Вт*) |
| КП305Е | — | 150 | |||
| КП305Ж | — | 150 | |||
| КП305И | — | 150 | |||
| Напряжение отсечки транзистора — напряжение между затвором и истоком (полевого транзистора с p-n-переходом и с изолированным затвором). | UЗИ отс, U*ЗИ пор | КП305Д | — | ≥6 | В |
| КП305Е | — | ≥6 | |||
| КП305Ж | — | ≥6 | |||
| КП305И | — | ≥6 | |||
| Максимальное напряжение сток-исток (постоянное). Со звездочкой максимальное напряжение затвор-сток. | UСИ max, U*ЗC max | КП305Д | — | 15; ±15 | В |
| КП305Е | — | 15; ±15 | |||
| КП305Ж | — | 15; ±15 | |||
| КП305И | — | 15; ±15 | |||
Максимальное напряжение затвор-исток (постоянное). | UЗИ max | КП305Д | — | ±15 | В |
| КП305Е | — | ±15 | |||
| КП305Ж | — | ±15 | |||
| КП305И | — | ±15 | |||
| Ток стока (постоянный). Со звездочкой ток стока (импульсный) | IС, I*С, И | КП305Д | — | 15 | мА |
| КП305Е | — | 15 | |||
| КП305Ж | — | 15 | |||
| КП305И | — | 15 | |||
| Начальный ток стока | IС нач, I*С ост | КП305Д | — | — | мА |
| КП305Е | — | — | |||
| КП305Ж | — | — | |||
| КП305И | — | — | |||
| Крутизна характеристики полевого транзистора | S | КП305Д | 10 В; 5 мА | 5. 2…10.5 | мА/В |
| КП305Е | 10 В; 5 мА | 4…8 | |||
| КП305Ж | 10 В; 5 мА | 5.2…10.5 | |||
| КП305И | 10 В; 5 мА | 4…10.5 | |||
| Входная емкость транзистора — емкость между затвором и истоком | C11и, С*12и, С*22и | КП305Д | — | ≤5; ≤0.8* | пФ |
| КП305Е | — | ≤5; ≤0.8* | |||
| КП305Ж | — | ≤5; ≤0.8* | |||
| КП305И | — | ≤5; ≤0.8* | |||
| Сопротивление сток-исток в открытом состоянии — сопротивление между стоком и истоком в открытом состоянии транзистора при заданном напряжении сток-исток | RСИ отк, K*у.P, P**вых, ΔUЗИ | КП305Д | 250 МГц | ≥13* | Ом, (дБ*), (Вт**),(мВ***) |
| КП305Е | — | — | |||
| КП305Ж | 250 МГц | ≥13* | |||
| КП305И | — | — | |||
| Коэффициент шума транзистора | Кш, U*ш, E**ш, Q*** | КП305Д | 250 МГц | ≤7. 5 | Дб, (мкВ*), (нВ/√Гц**), (Кл**) |
| КП305Е | — | — | |||
| КП305Ж | 250 МГц | ≤7.5 | |||
| КП305И | — | — | |||
| Время включения транзистора | tвкл, t*выкл, F**р, ΔUЗИ/ΔT | КП305Д | — | — | нс, (нс*), (МГц**), (мкВ/°C***) |
| КП305Е | — | — | |||
| КП305Ж | — | — | |||
| КП305И | — | — |
КП305Д — MFE3004, 2N4223
КП305Е — 2N4224
КП303Д — MFE3004, 2N4223
КП303Е — 2N4224
Смотрите так же: Аналоги отечественных и зарубежных транзисторов.
