Какие основные параметры транзистора КТ819. Где применяется транзистор КТ819. Как правильно использовать транзистор КТ819 в схемах. На что обратить внимание при работе с КТ819.

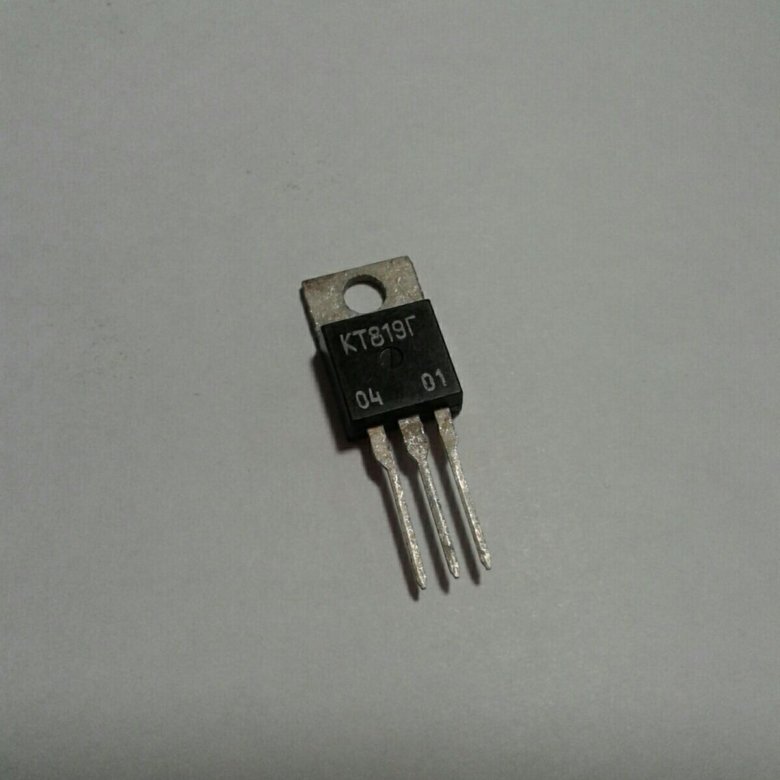

Основные характеристики транзистора КТ819
Транзистор КТ819 представляет собой кремниевый биполярный транзистор структуры n-p-n. Он относится к мощным высоковольтным транзисторам и обладает следующими ключевыми параметрами:
- Максимальное напряжение коллектор-эмиттер: 100-140 В (в зависимости от модификации)
- Максимальный постоянный ток коллектора: 15 А
- Максимальная рассеиваемая мощность: 100-125 Вт (с теплоотводом)
- Коэффициент усиления по току: 10-100
- Граничная частота коэффициента передачи тока: 3 МГц
- Корпус: TO-3 (металлический)
Транзистор КТ819 выпускается в нескольких модификациях (КТ819А, КТ819Б, КТ819В, КТ819Г), различающихся максимальным напряжением коллектор-эмиттер и некоторыми другими параметрами.
Области применения транзистора КТ819
Благодаря своим характеристикам, транзистор КТ819 находит широкое применение в различных электронных устройствах и схемах:
- Мощные усилители низкой частоты
- Импульсные источники питания
- Преобразователи напряжения
- Схемы управления электродвигателями
- Регуляторы напряжения и тока
- Ключевые и коммутационные схемы
Рассмотрим некоторые из этих применений подробнее.
Использование КТ819 в усилителях мощности звуковой частоты
Транзистор КТ819 часто применяется в выходных каскадах мощных усилителей низкой частоты. Его высокая мощность рассеивания и большой допустимый ток коллектора позволяют получать выходную мощность до 100 Вт и более на нагрузке 4-8 Ом. При этом КТ819 обеспечивает хорошие частотные характеристики в звуковом диапазоне частот.
Применение КТ819 в импульсных источниках питания
В импульсных блоках питания транзистор КТ819 может использоваться в качестве силового ключа. Его высокое пробивное напряжение и большой допустимый ток позволяют создавать источники питания мощностью до нескольких сотен ватт. При этом КТ819 способен работать на частотах до 50-100 кГц, что важно для уменьшения габаритов импульсного трансформатора.
Особенности использования транзистора КТ819 в электронных схемах
При работе с транзистором КТ819 следует учитывать некоторые его особенности:
- Необходимость использования теплоотвода для обеспечения заявленной мощности рассеивания
- Относительно низкий коэффициент усиления по току, требующий повышенного тока базы
- Чувствительность к перегрузкам по току и напряжению
- Склонность к самовозбуждению на высоких частотах
Рассмотрим эти моменты подробнее.
Обеспечение теплового режима КТ819
Для эффективного отвода тепла транзистор КТ819 необходимо устанавливать на радиатор достаточной площади. При максимальной мощности рассеивания 100 Вт площадь радиатора должна составлять не менее 200-300 см². Между корпусом транзистора и радиатором следует использовать теплопроводящую пасту.
Выбор рабочей точки и режима КТ819
При проектировании схем с КТ819 важно правильно выбрать ток базы транзистора. Из-за относительно низкого коэффициента усиления ток базы должен составлять примерно 5-10% от тока коллектора. При этом следует избегать глубокого насыщения транзистора, ухудшающего его быстродействие.
Схемотехнические решения для повышения надежности работы КТ819
Для защиты транзистора КТ819 от перегрузок и повышения стабильности его работы применяются различные схемотехнические решения:
- Ограничение максимального тока коллектора с помощью резистора в цепи эмиттера
- Защита от пробоя при индуктивной нагрузке с помощью диода
- Термокомпенсация для стабилизации режима по постоянному току
- Цепи коррекции для подавления самовозбуждения на высоких частотах
Рассмотрим пример простой схемы защиты КТ819 от перегрузки по току.
Схема токовой защиты транзистора КТ819
Для ограничения максимального тока коллектора КТ819 можно использовать следующую схему:
- В цепь эмиттера включается резистор сопротивлением 0.1-0.5 Ом
- Параллельно переходу база-эмиттер подключается маломощный транзистор
- База этого транзистора соединяется с коллектором КТ819 через резистор 1-10 кОм
При превышении заданного тока коллектора КТ819 напряжение на эмиттерном резисторе открывает дополнительный транзистор, который шунтирует базу КТ819, ограничивая ток.
Аналоги и замены транзистора КТ819
В случае отсутствия КТ819 его можно заменить следующими аналогами с близкими параметрами:
- 2N3055 — широко распространенный зарубежный аналог
- КТ818 — отечественный аналог с немного меньшей мощностью
- TIP3055 — современный аналог в пластиковом корпусе
- MJE3055T — аналог с улучшенными частотными свойствами
При замене следует внимательно сравнивать параметры транзисторов, особенно максимальные напряжения и токи.
Методы проверки исправности транзистора КТ819
Для оценки работоспособности КТ819 можно использовать следующие простые методы:
- Проверка сопротивления переходов с помощью мультиметра
- Измерение коэффициента усиления по току
- Проверка остаточного напряжения коллектор-эмиттер
- Тестирование в реальной схеме под нагрузкой
Рассмотрим подробнее процедуру проверки КТ819 мультиметром.
Проверка КТ819 мультиметром
Для проверки исправности КТ819 с помощью мультиметра выполните следующие шаги:
- Установите мультиметр в режим проверки диодов
- Подключите черный щуп к базе, красный к эмиттеру — показания должны быть 0.6-0.7 В
- Подключите черный щуп к базе, красный к коллектору — показания также должны быть 0.6-0.7 В
- При обратном подключении щупов показания должны быть «бесконечность»
- Между коллектором и эмиттером в обоих направлениях должна быть «бесконечность»
Отклонение от этих показаний может свидетельствовать о неисправности транзистора.
Рекомендации по монтажу и эксплуатации КТ819
При работе с транзистором КТ819 следует соблюдать следующие правила:
- Использовать качественный теплоотвод достаточной площади
- Не допускать превышения максимально допустимых токов и напряжений
- Обеспечивать хорошее охлаждение при длительной работе на большой мощности
- Применять схемы защиты от перегрузок
- Соблюдать меры предосторожности при монтаже, т.к. транзистор чувствителен к статическому электричеству
Следование этим рекомендациям позволит обеспечить надежную и долговременную работу транзистора КТ819 в ваших устройствах.
