Что представляет собой транзистор КТ818. Какими характеристиками обладает КТ818. Где применяется КТ818. Какие есть аналоги КТ818. Какие особенности у разных модификаций КТ818.
Что такое транзистор КТ818
КТ818 — это кремниевый биполярный транзистор p-n-p структуры. Он относится к семейству мощных транзисторов и предназначен для работы в ключевых и линейных схемах различной радиоэлектронной аппаратуры.
Основные особенности КТ818:
- Мощный транзистор p-n-p типа
- Может рассеивать мощность до 60 Вт
- Максимальный ток коллектора — 10 А
- Выпускается в нескольких модификациях с разным напряжением пробоя
- Производился в корпусах КТ-28 (TO-220) и КТ-9 (TO-3)
Основные электрические параметры КТ818
Характеристики транзистора КТ818 зависят от конкретной модификации. Рассмотрим основные параметры на примере КТ818Г:
- Структура: p-n-p
- Максимальное напряжение коллектор-эмиттер: 90 В
- Максимальный постоянный ток коллектора: 10 А
- Максимальный импульсный ток коллектора: 15 А
- Рассеиваемая мощность: 60 Вт
- Коэффициент усиления по току: 12-60
- Граничная частота коэффициента передачи тока: 3 МГц
Как видно, КТ818 обладает высокими показателями по току и мощности, что позволяет использовать его в силовых каскадах различных устройств.
Области применения транзистора КТ818
Благодаря своим характеристикам, КТ818 нашел широкое применение в различной радиоэлектронной аппаратуре:
- Выходные каскады усилителей звуковой частоты
- Ключевые и линейные стабилизаторы напряжения
- Источники питания
- Регуляторы мощности
- Драйверы электродвигателей
- Преобразователи напряжения
Особенно часто КТ818 использовался в паре с комплементарным транзистором КТ819 (n-p-n структуры) в двухтактных выходных каскадах усилителей мощности звуковой частоты.
Модификации транзистора КТ818
Транзистор КТ818 выпускался в нескольких модификациях, отличающихся максимально допустимым напряжением коллектор-эмиттер:
- КТ818А — 40 В
- КТ818Б — 50 В
- КТ818В — 70 В
- КТ818Г — 90 В
Также существовали модификации с индексом «М» (КТ818АМ, КТ818БМ и т.д.), выпускавшиеся в металлическом корпусе КТ-9 (аналог TO-3). Они имели улучшенный теплоотвод по сравнению с пластиковыми версиями.
Особенности корпусов КТ818
Транзистор КТ818 выпускался в двух основных вариантах корпуса:
- Пластиковый корпус КТ-28 (аналог TO-220)
- Металлический корпус КТ-9 (аналог TO-3)
Пластиковый корпус КТ-28 имеет следующую цоколевку:
- Эмиттер
- Коллектор
- База
Металлический корпус КТ-9 обеспечивает лучший теплоотвод, что позволяет транзистору работать при больших токах и мощностях. Однако он более громоздкий и дорогой в производстве.
Аналоги транзистора КТ818
У транзистора КТ818 есть ряд отечественных и зарубежных аналогов с похожими характеристиками:
- 2Т818 — военный аналог КТ818
- BD242 — зарубежный аналог средней мощности
- TIP32 — популярный зарубежный аналог
- BDX18 — мощный зарубежный аналог
- MJE2955 — мощный зарубежный аналог
При замене КТ818 на аналог важно учитывать не только электрические параметры, но и особенности корпуса и теплоотвода.
Преимущества и недостатки КТ818
Рассмотрим основные плюсы и минусы использования транзистора КТ818:
Преимущества:
- Высокая мощность (до 60 Вт)
- Большой допустимый ток коллектора (до 10 А)
- Различные модификации по напряжению
- Доступность и низкая цена
- Наличие комплементарной пары (КТ819)
Недостатки:
- Относительно низкая граничная частота (3 МГц)
- Разброс параметров между экземплярами
- Чувствительность к перегреву
- Устаревшая технология производства
Несмотря на недостатки, КТ818 долгое время оставался популярным выбором для многих радиолюбительских и промышленных применений благодаря своей доступности и неплохим характеристикам.
Особенности применения КТ818 в усилителях звука
Транзистор КТ818 часто использовался в выходных каскадах усилителей звуковой частоты. Рассмотрим некоторые особенности его применения в этой области:
- Обычно КТ818 применялся в паре с комплементарным КТ819 в двухтактных схемах
- Для уменьшения искажений использовалось параллельное включение нескольких пар транзисторов
- Важно обеспечить хороший теплоотвод, особенно при работе на высокой мощности
- Рекомендуется использовать термокомпенсацию для стабилизации режима работы
- При конструировании усилителя необходимо учитывать разброс параметров транзисторов
Правильное применение КТ818 позволяло создавать достаточно качественные и мощные усилители звука, которые и сегодня можно встретить в эксплуатации.
Параметры кт818
Параметры транзистора КТ сильно зависят от модификации от букв следующих после КТ Основных групп четыре, они образуются по тому из чего сделан корпус: пластик КТ или металл КТ-9 и применению: гражданскому КТ и военному 2Т В следующей таблице представлена зависимость максимально допустимого импульсного напряжения коллектор-эмиттер от типа транзистора КТ Сразу стоит упомянуть, что КТ имеет комплементарную пару — транзистор КТ с p-n-p структурой. Параметры КТ аналогичны параметрам КТ с совпадающими буквами.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Транзистор кт818 технические характеристики
- Справочная информация о аналогах транзистора КТ818ГМ
- Транзисторы КТ819 и КТ818 (А-Г, АМ…ГМ) характеристики, цоколевка (datasheet)
- Транзисторы КТ819 и КТ818 (А-Г, АМ.
..ГМ) характеристики, цоколевка (datasheet)
- КТ818ГМ (2016г), Транзистор PNP 90В 15А 100Вт 3Мгц TO3 (BDX18)
- КТ818 , 2Т818
- Транзистор КТ818ГМ
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: sxematube — маркировка, внешний вид и цоколевка транзисторов кт818, кт819
Транзистор кт818 технические характеристики
Автор: Lakki , 15 октября, в Страна советов! Общий раздел. У усилителе сдохли выходные транзисторы КТ, КТ Усилитель Амфитон 50УМ С, там их 8 штук по 4 в канал. Как быть в металле найти не могу, а в пластике полно. Можно ли заменить металл на пластик??? По параметрам в пластике транзисторы даже чуть лучше как быть??? Интересно, где это видели, что в пластике по параметрам лучше, чем в металле?
В металле рассеивающая мощность коллектора Вт, у пластика всего 60, максимальный ток коллектора 15 А, у пластика — 10 А.
На такую мощность усилка хватит и пластиковых, хоть они и послабее по току.
Даже одной пары на канал хватит легко. На какой максимальной мощности Вы слушаете музыку? Если 50 — Вт, и есть соответствующие АС, котрые не дымяться — нужно искать транзисторы в металле. Если дома — 10 — 20 Вт мах и запас по мощности, по честному, нужен только чтобы редкие импульсные сигналы корректно воспроизводить — можно ставить в пластике, с термопастой или слюдой, тонким слоем.
С завода. Оказывается, есть, даже, если по даташиту все параметры идентичны. Но в вашем случае, Денис, пластик вполне подойдёт. Ну, будет чуть выше рабочая температура кристалла за счёт менее эффективного теплоотвода. Вряд ли вы такой усилитель на полной громкости слушаете, так что смело ставьте пластик и не парьтесь. Теплопроводящую пасту не забудьте. Вы должны быть пользователем, чтобы оставить комментарий. Зарегистрируйтесь для получения аккаунта. Это просто! Уже зарегистрированы? Войдите здесь.
Нет пользователей, просматривающих эту страницу.
Страна советов! Общий раздел Мы будем искать:. Вся активность Главная Практика Страна советов! Общий раздел КТ, КТ в металле или в пластике? Охота, поход, торговый центр и т. КТ, КТ в металле или в пластике? Рекомендованные сообщения. Опубликовано: 15 октября, Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах. Набо щупов P MHz. Осциллоскоп-конструктор DSO 2.
Опубликовано: 28 декабря, У современного пластика очень много брака, поэтому рекомендую металл, либо импорт Гость victors.
Гость vbruy. Аналогов КТ в металле нет что-ли? Гость pelleter. Опубликовано: 29 декабря, А перед покупкой проверьте все транзисторы, хотя бы, тестером Создайте аккаунт или войдите для комментирования Вы должны быть пользователем, чтобы оставить комментарий Создать аккаунт Зарегистрируйтесь для получения аккаунта.
Зарегистрировать аккаунт. Войти Уже зарегистрированы? Войти сейчас. Перейти к списку тем. Датагорский Форум, перезагрузка ! Вопросы, предложения, впечатления, глюки.
IP с мобилки у вас всегда динамический, повлиять на него у меня нет никаких возможностей. База спамеров — это отдельно стоящая всемирная структура — сервис для форумов. Так посмотрите и скажите свой IP, а Игорь проверит, нет ли его в списке забаненных.
Хотя он и сам мог бы его посмотреть Привет Игорь. Через телефон захожу нормально. Для стационара используется USB модем с симкой Билайна. Юрий, привет. Загляните в ваш профиль: никакие ограничения НЕ применяются. Глюк какой-то. Будем искать. Возможно ваш IP совпадает с таковым у спамеров, если у вас он динамический.
Ну, здесь вопрос скорее в точности моделирования. Вот вам для примера типовая полная spice-модель транзистора 2N Как думаете, насколько точно она отображает «тонкие материи» работы транзистора и его вклад в «звучание» усилителя, и что вы сможете «проверить» при замене на другой?
Помогите новичку! Если есть схема и с лампами «нет проблем», то непонятно в чем загвоздка? А почему? Войти могу только с включенным режимом VPN в Опере.
У меня как-то наоборот, лампы есть в продаже как в схеме , а вот с трансами беда Да, опыта в намотке согласующих нет. Силовые, импульсные приходилось мотать, а вот звуковые — нет.
Да и расчет там посложнее будет. Эх, придется наверное вникать. Уважаемый, так дело не пойдёт!!! Не с того начинаете. Наверное для начала нужно определиться с лампами которые есть в «ближайшем окружении». Потом подумать над тем что желает душа и что туда можно применить.
А потом уже думать о трансформаторах. Походил, поискал подходящие выходные трансформаторы и ничего не нашел, наверное на металл ушли все.. Подскажите пожалуйста, а нет ли приблизительного соотношения витков первички к вторичке на нагрузку, например 4 ома? Хотя многие говорят что эта виртуалка — полная фигня поскольку не создаёт реальной картины. Здравствуйте, спасибо за ответ.
Почему именно ламповый — понятия не имею, вроде как они добавляют в звук свой шум, который хорошо воспринимается слухом. Я не сторонник ламп, попросили именно на них.
Ради интереса, посмотрите схему лампового гитарного комбика VOX AC30, но там подобные выходные лампы по два в параллель в плече.
И динамики специфичные. С замиранием сердца ожидал в этом списке «бас-гитара» Это для таких требований неоправданно громоздкая конструкция. Ламповый микшерный пульт Чего там непонятного? Вопрос был: На какой акустике вы уже слушали? Дальше слушать предполагается на той же? Название, модель у неё есть? Если самодельная, то какие динамики, конструкция, какие характеристики? Это вряд ли кто вообще в состоянии сказать. Могут быть разве что соображения и предположения. Они в этой теме собственно и были.
Справочная информация о аналогах транзистора КТ818ГМ
Параметры транзистора КТ сильно зависят от модификации от букв следующих после КТ Основных групп четыре, они образуются по тому из чего сделан корпус: пластик КТ или металл КТ-9 и применению: гражданскому КТ и военному 2Т В следующей таблице представлена зависимость максимально допустимого импульсного напряжения коллектор-эмиттер от типа транзистора КТ Параметры КТ аналогичны параметрам КТ с совпадающими буквами.
И вот в паре с КТ, КТ часто применялся в оконечных каскадах звуковоспроизводящей аппаратуры.
Биполярный транзистор. Входные и выходные характеристики в.. Транзисторы КТ Транзисторы КТ — кремниевые, мощные.
Транзисторы КТ819 и КТ818 (А-Г, АМ…ГМ) характеристики, цоколевка (datasheet)
Под КТ понимают целое семейство кремниевых биполярных транзисторов с n-p-n структурой. Параметры транзистора КТ сильно зависят от модификации от букв следующих после КТ Основных групп четыре, они образуются по тому из чего сделан корпус: пластик КТ или металл КТ-9 и применению: гражданскому КТ и военному 2Т В следующей таблице представлена зависимость максимально допустимого импульсного напряжения коллектор-эмиттер от типа транзистора КТ Сразу стоит упомянуть, что КТ имеет комплементарную пару — транзистор КТ с p-n-p структурой. Параметры КТ аналогичны параметрам КТ с совпадающими буквами. И вот в паре с КТ, КТ часто применялся в оконечных каскадах звуковоспроизводящей аппаратуры. Также благодаря своей дешевизне нашел применение в ключевых и линейных стабилизаторах постоянного напряжения.
КТ имеет серьезные минусы:. Так что если потребуется отремонтировать отечественный усилитель, то лучше сразу покупать импортные аналоги.
Транзисторы КТ819 и КТ818 (А-Г, АМ…ГМ) характеристики, цоколевка (datasheet)
Транзистор КТГ p-n-p кремниевый эпитаксиально-планарный в пластмассовом корпусе предназначен для использования в ключевых и линейных схемах; другой радиоэлектронной аппаратуре, изготавливаемой для народного хозяйства. Доставка продукции осуществляется всеми современными транспортными компаниями. Стоимость доставки имеет прямую зависимость от сроков доставки быстрее — дороже. Мы доверяем нашу продукцию:. Для удобства торгующих организаций, занимающихся комплексными поставками работает система: drop shipping, при которой наша компания осуществляет отгрузку сразу на конечного заказчика, без захода на склад покупателя.
Регистрация на сайте — Обязательна! При регистрации, Вы соглашаетсь с условиями о предоставлении магазину персональных данных — которые необходимы нам для доставки Вам заказа и уведомлениях о его местонахождении.
КТ818ГМ (2016г), Транзистор PNP 90В 15А 100Вт 3Мгц TO3 (BDX18)
Что нового? Если это ваш первый визит, рекомендуем почитать справку по сайту. Для того, чтобы начать писать сообщения, Вам необходимо зарегистрироваться. Для просмотра сообщений регистрация не требуется. Забыли пароль?
КТ818 , 2Т818
Автор: Lakki , 15 октября, в Страна советов! Общий раздел. У усилителе сдохли выходные транзисторы КТ, КТ Усилитель Амфитон 50УМ С, там их 8 штук по 4 в канал. Как быть в металле найти не могу, а в пластике полно. Можно ли заменить металл на пластик???
Параметры транзистора КТ сильно зависят от модификации (от букв Параметры КТ аналогичны параметрам КТ с.

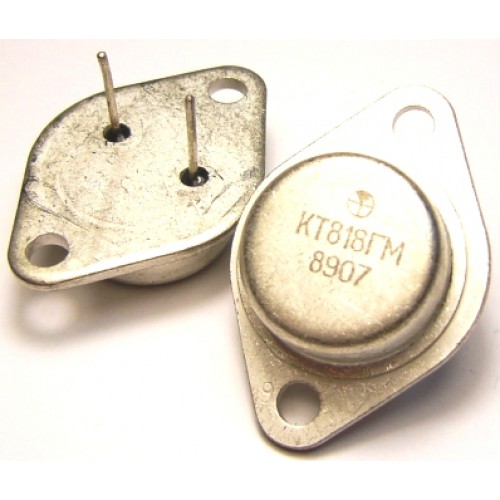

Транзистор КТ818ГМ
Справочные данные КТГМ. Нет в продаже. Основные параметры.
Такая схема уже есть на сайте Ненужный материал на сайте! Я против размещения этой статьи на сайте. Транзистор 2N уже не раз упоминался нами. Начинать показ со страницы: Download «Схема умзч на оу транзисторах кт кт».
Принцип усиления поясняет схема на рис. Помните, что монолитный фундамент необходимо залить в один подход, чтобы основание не потеряло в прочности.
Справочник по транзисторам.
Сравнив статистику посещения сайта за два месяца ноябрь и декабрь года , в MediaTek выяснили, что число посетителей ресурса из России увеличилось в 10 раз, а из Украины? Таким образом, доля русскоговорящих разработчиков с аккаунтами на labs. Амбициозная цель компании MediaTek — сформировать сообщество разработчиков гаджетов из специалистов по всему миру и помочь им реализовать свои идеи в готовые прототипы. Уже сейчас для этого есть все возможности, от мини-сообществ, в которых можно посмотреть чужие проекты до прямых контактов с настоящими производителями электроники. Начать проектировать гаджеты может любой талантливый разработчик — порог входа очень низкий.
Гарантия подлинности : Гарантия Продавца. Цена за один транзистор, пишите какие с сколько нужны. Имеются другие транзисторы, полный прайс по запросу.
Транзистор КТ818В
Срок доставки:
5 — 15 дней
Цена:
По запросу
Транзистор КТ818В p-n-p кремниевый эпитаксиально-планарный в пластмассовом корпусе предназначен для использования в ключевых и линейных схемах; другой радиоэлектронной аппаратуре, изготавливаемой для народного хозяйства.
Номер технических условий
- аАО.336.188 ТУ / 02
Особенности
- Диапазон рабочих температур: — 45 до + 100 С
- комплиментарная пара КТ819
Корпусное исполнение
- пластмассовый корпус КТ-28 (ТО-220)
| Вывод | Назначение |
| №1 | Эмиттер |
| №2 | Коллектор |
| №3 | База |
| Параметры | Обозначение | Ед.изм. | Режимы измерения | Min | Max |
| Обратный ток коллектора | Iкбо | мА | Uкб=40B | — | 1 |
| Статический коэффициент передачи тока КТ818А, В КТ818Б КТ818Г | h31э | — | Uкб = 5 B, Iэ =5 A | 15 20 12 | — |
| Граничное напряжение | Uкэо гр | В | Iэ =0.3 A, tи= 270 330 мкс | 25 | — |
| КТ818А | |||||
| КТ818Б | 40 | ||||
| КТ818В | 60 | ||||
| КТ818Г | 80 | ||||
| Напряжение насыщения коллектор-эмиттер | Uкэ нас | В | Iк=5A, Iб=0. 5A | — | 2 |
среды = + 25 С| Параметры | Обознач. | Ед. изм. | Значение |
| Постоянное напряжение коллектор-эмиттер при Rэб | Uкэ max | В | 40 |
| КТ818А | |||
| КТ818Б | 50 | ||
| КТ818В | 70 | ||
| КТ818Г | 90 | ||
| Напряжение эмиттер-база | Uэб max | В | 5 |
| Постоянный ток коллектора | Iк max | А | 10 |
| Импульсный ток коллектора tи 100 | Iки max | А | 15 |
| Максимально допустимый постоянный ток базы | Iб max | А | 3 |
| Импульсный ток базы tи 100 | Iби max | А | 5 |
Рассеиваемая мощность при Ткорп. | Рк мах | Вт | 60 |
