Сопротивление электрическому току. SMD резисторы. Маркировка SMD резисторов, размеры, онлайн калькулятор Сопротивление 470

В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).

SMT технология (от англ. Surface Mount Technology ) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких – SMD резистор.

SMD резисторы

SMD резисторы – это миниатюрные , предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора.

Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

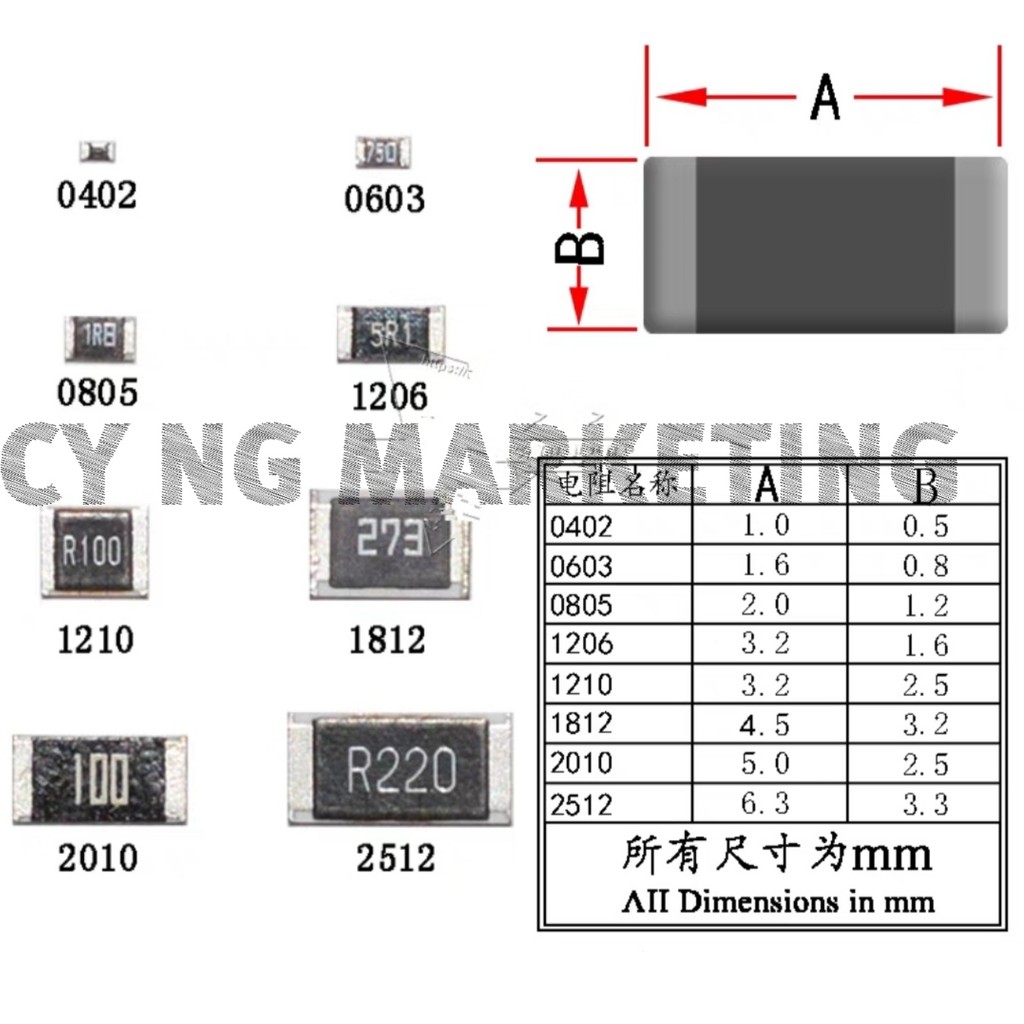

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Маркировка SMD резисторов

Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо две цифры и букву, имеющая название EIA-96.

Маркировка с 3 и 4 цифрами

В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.

Еще несколько примеров определения сопротивлений в рамках данной системы:

  • 450 = 45 х 10 0 равно 45 Ом
  • 273 = 27 х 10 3 равно 27000 Ом (27 кОм)
  • 7992 = 799 х 10 2 равно 79900 Ом (79,9 кОм)
  • 1733 = 173 х 10 3 равно 173000 Ом (173 кОм)

Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

SMD резисторы повышенной точности (прецизионные) в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех элементов: две цифры указывают код , а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

  • 01А = 100 Ом ±1%
  • 38С = 24300 Ом ±1%
  • 92Z = 0.887 Ом ±1%

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

И как они обозначаются на электрических схемах. В этой статье речь пойдет о резисторе или как по старинке его еще называют сопротивление .

Резисторы являются наиболее распространенными элементами радиоэлектронной аппаратуры и используются практически в каждом электронном устройстве. Резисторы обладают электрическим сопротивлением и служат для ограничения прохождения тока в электрической цепи.

Их применяют в схемах делителей напряжения, в качестве добавочных сопротивлений и шунтов в измерительных приборах, в качестве регуляторов напряжения и тока, регуляторов громкости, тембра звука и т.д. В сложных приборах количество резисторов может достигать до нескольких тысяч штук.

1. Основные параметры резисторов.

Основными параметрами резистора являются: номинальное сопротивление, допускаемое отклонение фактической величины сопротивления от номинального (допуск), номинальная мощность рассеивания, электрическая прочность, зависимость сопротивления: от частоты, нагрузки, температуры, влажности; уровня создаваемых шумов, размерами, массой и стоимостью. Однако на практике резисторы выбирают по сопротивлению , номинальной мощности и допуску . Рассмотрим эти три основных параметра более подробно.

1.1. Сопротивление.

Сопротивление — это величина, которая определяет способность резистора препятствовать протеканию тока в электрической цепи: чем больше сопротивление резистора, тем большее сопротивление он оказывает току, и наоборот, чем меньше сопротивление резистора, тем меньшее сопротивление он оказывает току.

Используя эти качества резисторов их применяют для регулирования тока на определенном участке электрической цепи.

Сопротивление измеряется в омах (Ом ), килоомах (кОм ) и мегаомах (МОм ):

1кОм = 1000 Ом ;
1МОм = 1000 кОм = 1000000 Ом .

Промышленностью выпускаются резисторы различных номиналов в диапазоне сопротивлений от 0,01 Ом до 1ГОм. Числовые значения сопротивлений установлены стандартом, поэтому при изготовлении резисторов величину сопротивления выбирают из специальной таблицы предпочтительных чисел:

1,0 ; 1,1 ; 1,2 ; 1,5 ; 2,0 ; 2,2 ; 2,7 ; 3,0 ; 3,3 ; 3,9 ; 4,3 ; 4,7 ; 5,6 ; 6,2 ; 6,8 ; 7,5 ; 8,2 ; 9,1

Нужное числовое значение сопротивления получают путем деления или умножения этих чисел на 10 .

Номинальное значение сопротивления указывается на корпусе резистора в виде кода с использованием буквенно-цифровой , цифровой

или цветовой маркировки .

Буквенно-цифровая маркировка .

При использовании буквенно-цифровой маркировки единицу измерения Ом обозначают буквами «Е » и «R », единицу килоом буквой «К », а единицу мегаом буквой «М ».

а) Резисторы с сопротивлениями от 1 до 99 Ом маркируют буквами «Е » и «R ». В отдельных случаях на корпусе может указываться только полная величина сопротивления без буквы. На зарубежных резисторах после числового значения ставят значок ома «Ω »:

3R — 3 Ом
10Е — 10 Ом
47R — 47 Ом
47Ω – 47 Ом
56 – 56 Ом

б) Резисторы с сопротивлениями от 100 до 999 Ом выражают в долях килоома и обозначают буквой «К ». Причем букву, обозначающую единицу измерения, ставят на месте нуля или запятой. В некоторых случаях может указываться полная величина сопротивления с буквой «R » на конце, или только одно числовое значение величины без буквы:

К12 = 0,12 кОм = 120 Ом
К33 = 0,33 кОм =

330 Ом
К68 = 0,68 кОм = 680 Ом
360R — 360 Ом

в) Сопротивления от 1 до 99 кОм выражают в килоомах и обозначают буквой «К »:

2К0 — 2кОм
10К — 10 кОм
47К — 47 кОм
82К — 82 кОм

г) Сопротивления от 100 до 999 кОм выражают в долях мегаома и обозначают буквой «М ». Букву ставят на месте нуля или запятой:

М18 = 0,18 МОм = 180 кОм
М47 = 0,47 МОм = 470 кОм
М91 = 0,91 МОм = 910 кОм

д) Сопротивления от 1 до 99 МОм выражают в мегаомах и обозначают буквой «М »:

— 1 МОм
10М — 10 МОм
33М — 33 МОм

е) Если номинальное сопротивление выражено целым числом с дробью, то буквы Е , R , К и М , обозначающие единицу измерения, ставят на месте запятой, разделяя целую и дробную части:

R22 – 0,22 Ом
1Е5 — 1,5 Ом
3R3

— 3,3 Ом
1К2 — 1,2 кОм
6К8 — 6,8 кОм
3М3 — 3,3 МОм

Цветовая маркировка .

Цветовая маркировка обозначается четырьмя или пятью цветными кольцами и начинается слева направо. Каждому цвету соответствует свое числовое значение. Кольца сдвинуты к одному из выводов резистора и первым считается кольцо, расположенное у самого края. Если размеры резистора не позволяют разместить маркировку ближе к одному из выводов, то ширина первого кольца делается примерно в два раза больше других.

Отчет сопротивления резистора ведут слева направо. Резисторы с величиной допуска ±20% (о допуске будет сказано ниже) маркируются четырьмя кольцами: первые два обозначают в Омах, третье кольцо является множителем , а четвертое — обозначает допуск или класс точности резистора. Четвертое кольцо наносится с видимым разрывом от остальных и располагается у противоположного вывода резистора.

Резисторы с величиной допуска 0,1…10% маркируются пятью цветовыми кольцами: первые три – численная величина сопротивления в Омах, четвертое – множитель, и пятое кольцо – допуск. Для определения величины сопротивления пользуются специальной таблицей.

Например. Резистор маркирован четырьмя кольцами:

красное — (2 )
фиолетовое — (7 )
красное — (100 )
серебристое — (10% )
Значит: 27 Ом х 100 = 2700 Ом = 2,7 кОм с допуском ±10% .

Резистор маркирован пятью кольцами:

красное — (2 )
фиолетовое (7 )
красное (2 )
красное (100 )
золотистое (5% )
Значит: 272 Ома х 100 = 27200 Ом = 27,2 кОм с допуском ±5%

Иногда возникает трудность с определением первого кольца. Здесь надо запомнить одно правило: начало маркировки не будет начинаться с черного, золотистого и серебристого цвета .

И еще момент. Если нет желания возиться с таблицей, то в интернете есть программы онлайн калькуляторы, предназначенные для подсчета сопротивления по цветным кольцам. Программы можно скачать и установить на компьютер или смартфон. Также о цветовой и буквенно-цифровой маркировке можно почитать в статье.

Цифровая маркировка .

Цифровая маркировка наносится на корпуса SMD компонентов и маркируется тремя или четырьмя цифрами.

При трехзначной маркировке первые две цифры обозначают численную величину сопротивления в Омах, третья цифра обозначает множитель . Множителем является число 10 возведенное в степень третьей цифры:

221 – 22 х 10 в степени 1 = 22 Ом х 10 = 220 Ом ;
472 – 47 х 10 в степени 2 = 47 Ом х 100 = 4700 Ом = 4,7 кОм ;
564 – 56 х 10 в степени 4 = 56 Ом х 10000 = 560000 Ом = 560 кОм ;
125 – 12 х 10 в степени 5 = 12 Ом х 100000 = 12000000 Ом = 1,2 МОм .

Если последняя цифра ноль , то множитель будет равен единице , так как десять в нулевой степени равно единице:

100 – 10 х 10 в степени 0 = 10 Ом х 1 = 10 Ом ;
150 – 15 х 10 в степени 0 = 15 Ом х 1 = 15 Ом ;
330 – 33 х 10 в степени 0 = 33 Ом х 1 = 33 Ом .

При четырехзначной маркировке первые три цифры также обозначают численную величину сопротивления в Омах, третья цифра обозначает множитель. Множителем является число 10 возведенное в степень третьей цифры:

1501 – 150 х 10 в степени 1 = 150 Ом х 10 = 1500 Ом = 1,5 кОм ;
1602 – 160 х 10 в степени 2 = 160 Ом х 100 = 16000 Ом = 16 кОм ;
3243 – 324 х 10 в степени 3 = 324 Ом х 1000 = 324000 Ом = 324 кОм .

1.2. Допуск (класс точности) резистора.

Вторым важным параметром резистора является допускаемое отклонение фактического сопротивления от номинального значения и определяется допуском (классом точности).

Допускаемое отклонение выражается в процентах и указывается на корпусе резистора в виде буквенного кода , состоящего из одной буквы. Каждой букве присвоено определенное числовое значение допуска, пределы которого определены ГОСТ 9964-71 и приведены в таблице ниже:

Наиболее распространенные резисторы выпускаются с допуском 5%, 10% и 20%. Прецизионные резисторы, применяемые в измерительной аппаратуре, имеют допуски 0,1%, 0,2%, 0,5%, 1%, 2%. Например, у резистора с номинальным сопротивлением 10 кОм и допуском 10% фактическое сопротивление может быть в пределах от 9 до 11 кОм ±10%.

На корпусе резистора допуск указывается после номинального сопротивления и может состоять из буквенного кода или цифрового значения в процентах.

У резисторов с цветовой маркировкой допуск указывается последним цветным кольцом: серебристый цвет – 10%, золотистый – 5%, красный – 2%, коричневый – 1%, зеленый – 0,5%, голубой – 0,25%, фиолетовый – 0,1%. При отсутствии кольца допуска резистор имеет допуск 20%.

1.3. Номинальная мощность рассеивания.

Третьим важным параметром резистора является его мощность рассеивания

При прохождении тока через резистор на нем выделяется электрическая энергия (мощность) в виде тепла, которое сначала повышает температуру тела резистора, а затем за счет теплопередачи переходит в воздух. Поэтому мощностью рассеивания называют ту наибольшую мощность тока, которую резистор способен длительное время выдерживать и рассеивать в виде тепла без ущерба потери своих номинальных параметров.

Поскольку слишком высокая температура тела резистора может привести его к выходу из строя, то при составлении схем задается величина, которая указывает на способность резистора рассеивать ту или иную мощность без перегрева.

За единицу измерения мощности принят ватт (Вт).

Например. Допустим, что через резистор сопротивлением 100 Ом течет ток 0,1 А, значит, резистор рассеивает мощность в 1 Вт. Если же резистор будет меньшей мощности, то он быстро перегреется и выйдет из строя.

В зависимости от геометрических размеров резисторы могут рассеивать определенную мощность, поэтому резисторы разной мощности отличаются размерами: чем больше размер резистора, тем больше его номинальная мощность, тем большую силу тока и напряжение он способен выдержать.

Резисторы выпускаются с мощностью рассеивания 0,125 Вт, 0,25 Вт, 0,5 Вт, 1 Вт, 2 Вт, 3 Вт, 5 Вт, 10 Вт, 25 Вт и более.

На резисторах, начиная с 1 Вт и выше, величина мощности указывается на корпусе в виде цифрового значения, тогда как малогабаритные резисторы приходится определять на «глаз».

С приобретением опыта определение мощности малогабаритных резисторов не вызывает никаких затруднений. На первое время в качестве ориентира для сравнения можно использовать обычную спичку . Более подробно прочитать про мощность и дополнительно посмотреть видеоролик можно в статье.

Однако с размерами есть небольшой нюанс, который надо учитывать при выполнении монтажа: габариты отечественных и зарубежных резисторов одинаковой мощности немного отличаются друг от друга - отечественные резисторы чуть больше своих зарубежных собратьев .

Резисторы можно разделить на две группы: резисторы постоянного сопротивления (постоянные резисторы) и резисторы переменного сопротивления (переменные резисторы).

2. Резисторы постоянного сопротивления (постоянные резисторы).

Постоянным считается резистор, сопротивление которого в процессе работы остается неизменным . Конструктивно такой резистор представляет собой керамическую трубку, на поверхность которой нанесен токопроводящий слой, обладающий определенным омическим сопротивлением. По краям трубки напрессованы металлические колпачки, к которым приварены выводы резистора, сделанные из облуженной медной проволоки. Сверху корпус резистора покрыт влагостойкой цветной эмалью.

Керамическую трубку называют резистивным элементом и в зависимости от типа токопроводящего слоя, нанесенного на поверхность, резисторы разделяются на непроволочные и проволочные .

Непроволочные резисторы используются для работы в электрических цепях постоянного и переменного тока, в которых протекают сравнительно небольшие токи нагрузки. Резистивный элемент резистора выполнен в виде тонкой полупроводящей пленки , нанесенной на керамическое основание.

Полупроводящая пленка называется резистивным слоем и изготавливается из пленки однородного вещества толщиной 0,1 – 10 мкм (микрометр) или из микрокомпозиций . Микрокомпозиции могут быть выполнены из углерода, металлов и их сплавов, из окислов и соединений металлов, а также в виде более толстой пленки (50 мкм), состоящей из размельченной смеси проводящего вещества.

В зависимости от состава резистивного слоя резисторы разделяются на углеродистые, металлопленочные (металлизированные), металлодиэлектрические, металлоокисные и полупроводниковые. Наиболее широкое применение получили металлопленочные и углеродистые композиционные постоянные резисторы. Из резисторов отечественного производства можно выделить МЛТ, ОМЛТ (металлизированный, лакированный эмалью, теплостойкий), ВС (углеродистые) и КИМ, ТВО (композиционные).

Непроволочные резисторы отличаются малыми размерами и массой, низкой стоимостью, возможностью применения на высоких частотах до 10 ГГц. Однако они недостаточно стабильны, так как их сопротивление зависит от температуры, влажности, приложенной нагрузки, продолжительности работы и т.п. Но все же положительные свойства непроволочных резисторов настолько значительны, что именно они получили наибольшее применение.

2.2. Проволочные резисторы.

Проволочные резисторы применяются в электрических цепях постоянного тока. При изготовлении резистора на его корпус в один или два слоя наматывается тонкая проволока, сделанная из никелина, нихрома, константана или других сплавов с высоким удельным электрическим сопротивлением. Высокое удельное сопротивление провода позволяет выполнить резистор с минимальным расходом материалов и небольших размеров. Диаметр применяемых проводов определяется плотностью тока, проходящего через резистор, технологическими параметрами, надежностью и стоимостью, и начинается с 0,03 – 0,05 мм.

Для защиты от механических или климатических воздействий и для закрепления витков резистор покрывается лаками и эмалями или герметизируется. Вид изоляции влияет на теплостойкость, электрическую прочность и наружный диаметр провода: чем больше диаметр провода, тем толще слой изоляции и тем выше электрическая прочность.

Наибольшее применение нашли провода в эмалевой изоляции ПЭ (эмаль), ПЭВ (высокопрочная эмаль), ПЭТВ (теплостойкая эмаль), ПЭТК (теплостойкая эмаль), достоинством которой является небольшая толщина при достаточно высокой электрической прочности. Распространенными резисторами большой мощности являются проволочные эмалированные резисторы типа ПЭВ, ПЭВТ, С5-35 и др.

По сравнению с непроволочными резисторами проволочные отличаются более высокой стабильностью. Они могут работать при более высоких температурах, выдерживают значительные перегрузки. Однако они сложнее в производстве, дороже и малопригодны для использования на частотах выше 1- 2 МГц, так как обладают высокой собственной емкостью и индуктивностью, которые проявляются уже на частотах в несколько килогерц.

Поэтому в основном их применяют в цепях постоянного тока или тока низких частот, там, где требуются высокие точности и стабильность работы, а также способность выдерживать значительные токи перегрузки вызывающие значительный перегрев резистора.

С появлением микроконтроллеров современная техника стала более функциональнее и одновременно с этим намного миниатюрнее. Использование микроконтроллеров позволило упростить электронные схемы и тем самым уменьшить потребление тока устройствами, что сделало возможным миниатюризировать элементную базу. На рисунке ниже показаны SMD резисторы, которые припаиваются на плату со стороны печатного монтажа.

На принципиальных схемах постоянные резисторы, независимо от их типа, изображают в виде прямоугольника , а выводы резистора изображают в виде линий, проведенных от боковых сторон прямоугольника. Такое обозначение принято повсеместно, однако в некоторых зарубежных схемах используется обозначение резистора в форме зубчатой линии (пилы).

Рядом с условным обозначением ставят латинскую букву «R » и порядковый номер резистора в схеме, а также указывают его номинальное сопротивление в единицах измерения Ом, кОм, МОм.

Значение сопротивления от 0 до 999 Ом обозначают в омах , но единицу измерения не ставят:

15 — 15 Ом
680 – 680 Ом
920 — 920 Ом

На некоторых зарубежных схемах для обозначения Ом ставят букву R :

1R3 — 1,3 Ом
33R – 33 Ом
470R — 470 Ом

Значение сопротивления от 1 до 999 кОм обозначают в килоомах с добавлением буквы «к »:

1,2к — 1,2 кОм
10к — 10 кОм
560к — 560 кОм

Значение сопротивления от 1000 кОм и больше обозначают в единицах мегаом с добавлением буквы «М »:

— 1 МОм
3,3М — 3,3 МОм
56М — 56 МОм

Резистор применяют согласно мощности, на которую он рассчитан, и которую может выдержать без риска быть испорченным при прохождении через него электрического тока. Поэтому на схемах внутри прямоугольника прописывают условные обозначения, указывающие мощность резистора: двойной косой чертой обозначают мощность 0,125 Вт; прямой чертой, расположенной вдоль значка резистора, обозначают мощность 0,5 Вт; римскими цифрами обозначается мощность от 1 Вт и выше.

4. Последовательное и параллельное соединение резисторов.

Очень часто возникает ситуация когда при конструировании какого-либо устройства под рукой не оказывается резистора с нужным сопротивлением, но зато есть резисторы с другими сопротивлениями. Здесь все очень просто. Зная расчет последовательного и параллельного соединения можно собрать резистор с любым номиналом.

При последовательном соединении резисторов их общее сопротивление Rобщ равно сумме всех сопротивлений резисторов, соединенных в эту цепь:

Rобщ = R1 + R2 + R3 + … + Rn

Например. Если R1 = 12 кОм, а R2 = 24 кОм, то их общее сопротивление Rобщ = 12 + 24 = 36 кОм.

При параллельном соединении резисторов их общее сопротивление уменьшается и всегда меньше сопротивления каждого отдельно взятого резистора:

Допустим, что R1 = 11 кОм, а R2 = 24 кОм, тогда их общее сопротивление будет равно:

И еще момент: при параллельном соединении двух резисторов с одинаковым сопротивлением, их общее сопротивление будет равно половине сопротивления каждого из них.

Из приведенных примеров понятно, что если хотят получить резистор с бо́льшим сопротивлением, то применяют последовательное соединение, а если с меньшим, то параллельное. А если остались вопросы, почитайте статью , в которой способы соединения рассказаны более подробно.

Ну и в дополнении к прочитанному посмотрите видеоролик о резисторах постоянного сопротивления.

Ну вот, в принципе и все, что хотел сказать о резисторе в целом и отдельно о резисторах постоянного сопротивления . Во второй части статьи мы познакомимся с .
Удачи!

Литература:
В. И. Галкин — «Начинающему радиолюбителю», 1989 г.
В. А. Волгов — «Детали и узлы радиоэлектронной аппаратуры», 1977 г.
В. Г. борисов — «Юный радиолюбитель», 1992 г.

Резисторы керамические проволочные цементные – постоянные резисторы, номинальное сопротивление в зависимости от номинала составляет от 0,01 Ом до 100 кОм , рассеиваемая мощность – 5Вт, 10Вт, 15Вт, 25Вт . Предназначены для эксплуатации в цепях постоянного или переменного тока, обеспечивая ограничение силы тока и распределение напряжения.

Конструктивно проволочные резисторы выполнены в виде трубчатого основания из керамики (чистый глинозём Al 2 O 3), в качестве резистивного элемента используется проволочный проводник (медно-никелевый или хромово-никелевый сплав) с высоким удельным сопротивлением. Основание с обмоткой помещено в литой прямоугольный корпус из стеатитовой керамики и закапсулировано кремнезёмом (диоксид кремния SiO 2).

Монолитная керамическая конструкция резисторов обладает высокими характеристиками огнестойкости, влагостойкости и способностью к самозатуханию.

Вывода керамических резисторов – гибкие осевые аксиальные проволочного типа. В качестве материала выводов используется луженая медь. Монтаж осуществляется с использованием пайки по THT-технологии – вывода монтируются непосредственно в сквозные отверстия печатной платы.

Положение монтажа – любое, но следует помнить о резистивных особенностях, сопровождающихся нагревом корпуса резистора. Поэтому, не рекомендуется размещение резисторов на близком расстоянии к печатной плате или термочувствительным элементам.

Допустимое отклонение сопротивления цементных аксиальных резисторов составляет ±5% . Ряд промежуточных значений номинальных сопротивлений – Е24 E24 - один из рядов постоянных резисторов, который является результатом стандартизации номинальных сопротивлений резисторов. . При переменном токе предельное рабочее напряжение составляет 1500В , при постоянном токе – 1000В . Рабочая повышенная температура среды не превышает +275°С , пониженная – до -55°С . Сопротивление изоляции составляет не менее 1000 МОм .

При подборе необходимого номинала расчет рекомендуется проводить, используя гибкий , с помощью которого можно определить общее параллельное или последовательное сопротивление резисторов , а также сопротивление резисторов в цепи.

В представлены особенности конструкции и характеристики мощных резисторов С5-35В, С5-36В, ПЭВ, ПЭВР, RX24 и SQP.

Применяются мощные керамические резисторы в различной промышленной электронике, радио- и телевизионных приемниках, блоках питания и управления, усилителях, автомобильной электронике, а также в качестве испытательной нагрузки или нагревательных элементов (например, в видеокамерах наружного видеонаблюдения).

Более подробные характеристики представленных мощных керамических цементных резисторов , а также расшифровка маркировки, габаритные и установочные размеры приведены ниже.

Гарантийный срок работы поставляемых нашей компанией мощных резисторов составляет 2 года , что подкрепляется соответствующими документами по качеству.

Окончательная цена на мощные проволочные керамические цементные резисторы зависит от количества, сроков поставки и формы оплаты.

Продолжение статьи о начале занятий электроникой. Для тех, кто решился начать. Рассказ о деталях.

Радиолюбительство до сих пор является одним из самых распространенных увлечений, хобби. Если в начале своего славного пути радиолюбительство затрагивало в основном конструирование приемников и передатчиков, то с развитием электронной техники расширялся диапазон электронных устройств и круг радиолюбительских интересов.

Конечно, такие сложные устройства, как, например, видеомагнитофон, проигрыватель компакт-дисков, телевизор или домашний кинотеатр у себя дома собирать не станет даже самый квалифицированный радиолюбитель. А вот ремонтом техники промышленного производства занимаются очень многие радиолюбители, причем достаточно успешно.

Другим направлением является конструирование электронных схем или доработка «до класса люкс» промышленных устройств.

Диапазон в этом случае достаточно велик. Это устройства для создания «умного дома», преобразователи 12…220В для питания телевизоров или звуковоспроизводящих устройств от автомобильного аккумулятора, различные терморегуляторы. Также очень популярны , а также многое другое.

Передатчики и приемники отошли на последний план, а вся техника называется теперь просто электроникой. И теперь, пожалуй, следовало бы называть радиолюбителей как-то иначе. Но исторически сложилось так, что другого названия просто не придумали. Поэтому пусть будут радиолюбители.

Компоненты электронных схем

При всем разнообразии электронных устройств они состоят из радиодеталей. Все компоненты электронных схем можно разделить на два класса: активные и пассивные элементы.

Активными считаются радиодетали, которые обладают свойством усиливать электрические сигналы, т.е. обладающие коэффициентом усиления. Нетрудно догадаться, что это транзисторы и все, что из них делается: операционные усилители, логические микросхемы, и многое другое.

Одним словом все те элементы, у которых маломощный входной сигнал управляет достаточно мощным выходным. В таких случаях говорят, что коэффициент усиления (Кус) у них больше единицы.

К пассивным относятся такие детали, как резисторы, и т.п. Одним словом все те радиоэлементы, которые имеют Кус в пределах 0…1! Единицу тоже можно считать усилением: «Однако, не ослабляет». Вот сначала и рассмотрим пассивные элементы.

Резисторы

Являются самыми простыми пассивными элементами. Основное их назначение ограничить ток в электрической цепи. Простейшим примером является включение светодиода, показанное на рисунке 1. С помощью резисторов также подбирается режим работы усилительных каскадов при различных .

Рисунок 1. Схемы включения свтодиода

Свойства резисторов

Раньше резисторы назывались сопротивлениями, это как раз их физическое свойство. Чтобы не путать деталь с ее свойством сопротивления переименовали в резисторы .

Сопротивление, как свойство присуще всем проводникам, и характеризуется удельным сопротивлением и линейными размерами проводника. Ну, примерно так же, как в механике удельный вес и объем.

Формула для подсчета сопротивления проводника: R = ρ*L/S, где ρ удельное сопротивление материала, L длина в метрах, S площадь сечения в мм2. Нетрудно увидеть, что чем длиннее и тоньше провод, тем больше сопротивление.

Можно подумать, что сопротивление не лучшее свойство проводников, ну просто препятствует прохождению тока. Но в ряде случаев как раз это препятствие является полезным. Дело в том, что при прохождении тока через проводник на нем выделяется тепловая мощность P = I 2 * R. Здесь P, I, R соответственно мощность, ток и сопротивление. Эта мощность используется в различных нагревательных приборах и лампах накаливания.

Резисторы на схемах

Все детали на электрических схемах показываются с помощью УГО (условных графических обозначений). УГО резисторов показаны на рисунке 2.

Рисунок 2. УГО резисторов

Черточки внутри УГО обозначают мощность рассеяния резистора. Сразу следует сказать, что если мощность будет меньше требуемой, то резистор будет греться, и, в конце концов, сгорит. Для подсчета мощности обычно пользуются формулой, а точнее даже тремя: P = U * I, P = I 2 * R, P = U 2 / R.

Первая формула говорит о том, что мощность, выделяемая на участке электрической цепи, прямо пропорциональна произведению падения напряжения на этом участке на ток через этот участок. Если напряжение выражено в Вольтах, ток в Амперах, то мощность получится в ваттах. Таковы требования системы СИ.

Рядом с УГО указывается номинальное значение сопротивления резистора и его порядковый номер на схеме: R1 1, R2 1К, R3 1,2К, R4 1К2, R5 5М1. R1 имеет номинальное сопротивление 1Ом, R2 1КОм, R3 и R4 1,2КОм (буква К или М может ставиться вместо запятой), R5 - 5,1МОм.

Современная маркировка резисторов

В настоящее время маркировка резисторов производится с помощью цветных полос. Самое интересное, что цветовая маркировка упоминалась в первом послевоенном журнале «Радио», вышедшем в январе 1946 года. Там же было сказано, что вот, это новая американская маркировка. Таблица, объясняющая принцип «полосатой» маркировки показана на рисунке 3.

Рисунок 3. Маркировка резисторов

На рисунке 4 показаны резисторы для поверхностного монтажа SMD, которые также называют «чип - резистор». Для любительских целей наиболее подходят резисторы типоразмера 1206. Они достаточно крупные и имеют приличную мощность, целых 0,25Вт.

На этом же рисунке указано, что максимальным напряжением для чип резисторов является 200В. Такой же максимум имеют и резисторы для обычного монтажа. Поэтому, когда предвидится напряжение, например 500В лучше поставить два резистора, соединенных последовательно.

Рисунок 4. Резисторы для поверхностного монтажа SMD

Чип резисторы самых маленьких размеров выпускаются без маркировки, поскольку ее просто некуда поставить. Начиная с размера 0805 на «спине» резистора ставится маркировка из трех цифр. Первые две представляют собой номинал, а третья множитель, в виде показателя степени числа 10. Поэтому если написано, например, 100, то это будет 10 * 1Ом = 10Ом, поскольку любое число в нулевой степени равно единице первые две цифры надо умножать именно на единицу.

Если же на резисторе написано 103, то получится 10 * 1000 = 10 КОм, а надпись 474 гласит, что перед нами резистор 47 * 10 000 Ом = 470 КОм. Чип резисторы с допуском 1% маркируются сочетанием букв и цифр, и определить номинал можно лишь пользуясь таблицей, которую можно отыскать в интернете.

В зависимости от допуска на сопротивление номиналы резисторов разделяются на три ряда, E6, E12, E24. Значения номиналов соответствуют цифрам таблицы, показанной на рисунке 5.

Рисунок 5.

Из таблицы видно, что чем меньше допуск на сопротивление, тем больше номиналов в соответствующем ряду. Если ряд E6 имеет допуск 20%, то в нем всего лишь 6 номиналов, в то время как ряд E24 имеет 24 позиции. Но это все резисторы общего применения. Существуют резисторы с допуском в один процент и меньше, поэтому среди них возможно найти любой номинал.

Кроме мощности и номинального сопротивления резисторы имеют еще несколько параметров, но о них пока говорить не будем.

Соединение резисторов

Несмотря на то, что номиналов резисторов достаточно много, иногда приходится их соединять, чтобы получить требуемую величину. Причин этому несколько: точный подбор при настройке схемы или просто отсутствие нужного номинала. В основном используется две схемы соединения резисторов: последовательное и параллельное. Схемы соединения показаны на рисунке 6. Там же приводятся и формулы для расчета общего сопротивления.

Рисунок 6. Схемы соединения резисторов и формулы для расчетов общего сопротивления

В случае последовательного соединения общее сопротивление равно просто сумме двух сопротивлений. Это как показано на рисунке. На самом деле резисторов может быть и больше. Такое включение бывает в . Естественно, что общее сопротивление будет больше самого большего. Если это будут 1КОм и 10Ом, то общее сопротивление получится 1,01КОм.

При параллельном соединении все как раз наоборот: общее сопротивление двух (и более резисторов) будет меньше меньшего. Если оба резистора имеют одинаковый номинал, то общее их сопротивление будет равно половине этого номинала. Можно так соединить и десяток резисторов, тогда общее сопротивление будет как раз десятая часть от номинала. Например, соединили в параллель десять резисторов по 100 ОМ, тогда общее сопротивление 100 / 10 = 10 Ом.

Следует отметить, что ток при параллельном соединении согласно закону Кирхгофа разделится на десять резисторов. Поэтому мощность каждого из них потребуется в десять раз ниже, чем для одного резистора.

Продолжение читайте в следующей статье.

Прежде всего, определимся с понятием и обозначением сопротивления, как электрической величины. Согласно теории сопротивление — физическая величина, характеризующая свойства проводника препятствовать прохождению электрического тока. В международной системе единиц (СИ) единицей измерения сопротивления является Ом (Ω). Для электротехники это относительно небольшая величина, поэтому мы чаще будем иметь дело с килоомами (кОм) и мегаомами (МОм). Для этого нужно усвоить следующую табличку:

1 кОм = 1000 Ом;
1 Мом = 1000 кОм;

И наоборот:

1 Ом = 0.001 кОм;
1 кОм = 0.001 Мом;

Ничего сложного, но знать это надо твердо.

Теперь о номиналах (величинах). Конечно, промышленность не выпускает для радиолюбителей резисторов со всеми номиналами. Изготовление высокоточных резисторов – дело трудоемкое и используются такие резисторы лишь в специальной высокоточной аппаратуре. Вы, к примеру, не найдете в обычном магазине резистора на 1.9 кОм и в такой точности чаще всего нет необходимости – она нужна редко, а если нужна, то для этого существуют подстроечные резисторы.

Весь стандартный ряд, с которым мы будем сталкиваться, я здесь приводить не буду – он достаточно длинный и учить его специально не стоит. Лучше научимся отличать один резистор от другого. Маркировать приборы могут по-разному. Самая удобная, по моему мнению, была цифровая маркировка. Делалась она, к примеру, на самых ходовых в свое время резисторах типа МЛТ.

Одного взгляда на резистор было достаточно, чтобы узнать какое у него сопротивление

К примеру, на втором сверху резисторе читаем 2,2 и ниже К5% . Номинал этого резистора – 2. 2 килоома с точностью 5%. Для мегаомных резисторов используется «М» вместо «К» а омы обозначаются буквами «R», «Е» или вообще без буквы:

470 — 470 Ом
18Е — 18 Ом

Очень часто любая из букв может стоять вместо запятой:

2к2 – 2,2 килоома
М15 – 0,15 мегаом или 150 килоом

Вот и вся хитрость. Еще один параметр – мощность резистора. Чем выше мощность, тем больший ток может выдержать резистор без разрушения (сгорания). Снова вернемся к верхнему рисунку. Здесь резисторы имеют следующую мощность (сверху вниз) 2 Вт, 1 Вт, 0.5 Вт, 0.25 Вт, 0.125 Вт. Первые три настолько велики, что на них даже нашлось место для маркировки мощности: МЛТ-2, МЛТ-1, МЛТ-0.5. Остальные на глаз. Конечно, выпускаются (но большинство, увы, выпускалось) и другие типы (и мощности) с «человеческой» маркировкой, перечислять я их не буду, а принцип обозначения у них тот же.

ПЭВР-30, к примеру, выглядит как приличных размеров цилиндр, но маркируется так же

Но эта мода уже практически отошла, взамен цифр появились цветные полоски и специальные коды и с этим придется мириться.

Что это за резистор и каков его номинал? Для этого придется обратиться к специальным таблицам, которые я здесь и привожу.

SMD светодиоды – характеристики, даташиты, онлайн калькулятор

Воспользовавшись справочными данными из нижеприведенной таблицы с техническими характеристиками наиболее популярных SMD светодиодов, Вы сможете при самостоятельном изготовлении подсветок и светильников, или, покупая готовые источники света, рассчитать и оценить их светотехнические возможности. С помощью данных из таблицы сможете определить параметры светодиодной ленты в случае отсутствия на ней маркировки.

Кликнув по надписи синего цвета, обозначающей типа светодиода, Вы можете ознакомиться с даташитом от производителя, хранящегося непосредственно на сайте. В даташитах приведены более подробные технические характеристики обыкновенных и сверхярких светодиодов с учетом величины протекающего через них тока и температуры окружающей среды.

Электрическая схема расположения кристаллов в светодиоде LED-RGB-SMD5050 и схема его включения в светодиодной ленте приведена в статье сайта Подключение RGB светодиодных лент.

В настоящее время подавляющее число ламп, светильников, светодиодных лент и модулей изготовлены с использованием одного из типов светодиодов, приведенных в таблице. Срок службы SMD светодиодов по заявлению производителей составляет не менее 80000 часов.

Калькулятор для расчета


параметров токоограничивающего резистора для LED

При самостоятельном изготовлении светодиодных источников света и светильников необходимо рассчитать номинал и мощность токоограничивающего резистора. Для упрощения этой задачи представляю в помощь специальный онлайн калькулятор, с помощью которого Вы сможете рассчитать сопротивление и мощность требуемого резистора в зависимости от типа светодиода, их количества и напряжения источника питания. Параметр «Напряжение падения на одном LED» берется наибольшее значение из последней колонки таблицы, «Максимально допустимый ток через LED» из предпоследней колонки.

Если в наличии нет резистора нужной мощности, то его можно заменить несколькими резисторами одинакового номинала меньшей мощности, включив их последовательно или параллельно. При этом мощность, рассеиваемая на одном резисторе, будет равна расчетной мощности, деленной на количество резисторов. Величина резисторов при последовательном включении уменьшится и будет равна расчетной величине, деленной на количество резисторов. При параллельном включении нужно брать резисторы, номиналом, равным требуемому умноженному на количество резисторов.

Например, в результате расчета необходим резистор мощностью 1 ватт и номиналом 200 Ом. Этот резистор можно заменить четырьмя включенными последовательно резисторами мощностью 0,25 ватт номиналом по 50 Ом. При этом если светодиодов, например, пять, то впаять резисторы можно по одному между диодами.

Подключать непосредственно к источнику питания, батарейке или аккумулятору один или несколько соединенных последовательно светодиодов без токоограничивающего резистора недопустимо, так как это приведет к выходу их из строя.

При питании светодиодов от аккумулятора (батарейки), необходимо учесть, что во время работы светодиодов происходит, в зависимости от степени разряда и емкости аккумулятора, снижение напряжения на его выводах до 20%. Если напряжение холостого хода аккумулятора будет близко к напряжению падения на светодиоде, то он будет светить с пониженной яркостью.

Онлайн калькуляторы для определения номинала резисторов


по цветовой маркировке

Если номинал резистора на корпусе обозначен в виде четырех или пяти цветных колец, то величину его можно определить с помощью одного из нижеприведенного онлайн калькулятора.

Онлайн калькулятор для определения сопротивления резисторов


маркированных 4 цветными кольцами

Онлайн калькулятор для определения сопротивления резисторов маркированных


5 цветными кольцами
Игорь 06.03.2017

Александр, здравствуй!
Подскажи, будь добр, 12 светодиодов мощностью 3 вата будет 36 ватт. А начинаешь считать по формуле получается другое, 12×3,4В=40,8В×0,7А=28,56 вата.
И ещё, рекомендуют драйвер на 0,6 А, а прислали на ток 0,5 А, говорят пойдёт. Так, то всё работает, но почему драйвер не перегорает?
И ещё, советуют драйвер брать на 20-30% мощнее, то получается что который прислали подходит?

Александр

Здравствуйте, Игорь.
3 ватта – это паспортная потребляемая мощность светодиода. Расчетная – это реальная. При этом надо учесть, что 3,4 В это тоже справочное значение напряжения и может на практике отличаться, быть от 3,2 до 3,8. Так что рассчитываете вы все правильно. Чем на меньший ток рассчитан драйвер, тем слабее будут светить светодиоды, так как падение напряжения на них будет прежним.
Драйвер должен быть рассчитан не только на ток, но и иметь запас по напряжению. Для вашего случая напряжение должно быть около 55 В, если меньше 40 вольт, то светодиоды могут и не засветить. Если напряжения недостаточно, то нужно уменьшить количество последовательно соединенных светодиодов, например, до 8. Тогда заработают.
Драйвер, рассчитанный на меньший ток, чем номинальный для светодиодов брать можно, просто яркость свечения светодиодов будут немного меньше. Это как раз Ваш случай. А вот на больший ток недопустимо, так как от перегрева кристалла светодиоды быстро выйдут из строя. Запас по мощности рекомендуется для блоков питания, для драйверов мощность должна быть равна расчетной.

Маркировка SMD резисторов - обозначения и расшифровка

Термин «SMD-резистор» появился сравнительно недавно. Surface Mounted Devices дословно можно перевести на русский язык как «устройство, монтируемое на поверхность». Чип-резисторы, как их еще называют, используют при поверхностном монтаже печатных плат. Они имеют гораздо меньшие габариты, чем аналогичные проволочные резисторы. Квадратная, прямоугольная или овальная форма и низкая посадка позволяет компактно размещать схемы и экономить площадь.

На корпусе имеются контактные выводы, которые при монтаже крепятся прямо на дорожки печатной платы. Подобная конструкция делает возможным крепить элементы без применения отверстий. Благодаря этому полезная площадь платы используется с максимальным эффектом, что позволяет уменьшить габариты устройств.

Внешний вид SMD-резисторов

Размеры и форма SMD-резисторов регламентируются нормативным документом JEDEC, где приводятся рекомендуемые типоразмеры. Обычно на корпусе нанесена маркировка SMD-резисторов, содержащая данные о габаритах резистора. К примеру, цифровой код 0804 предполагает длину, равную 0,08 дюймам, ширину – 0,04 дюйма.

Если перевести такую кодировку в систему СИ, то данный SMD-резистор будет обозначаться как 2010. Из этой маркировки видно, что длина составляет 2,0 мм, а ширина 1,0 мм (1 дюйм равен 2,54 мм).

Требуемая мощность рассеивания определяет размер чипа. Поскольку на SMD-резистор, имеющий очень маленький габарит, не представляется возможным разместить стандартную маркировку, которая имеется у обычных проволочных резистивных сопротивлений, разработана кодовая система обозначений. Для удобства производители условно разделили чип-резисторы по способу маркировки на три типа:

  • маркировка из трех цифр;
  • маркировка из четырех цифр;
  • маркировка из двух цифр и буквы.

Последний вариант применяется для резисторов повышенной точности с допуском 1% (прецизионных). Очень маленький размер не позволяет размещать на них маркировку с длинными кодами. Для них разработан стандарт EIA-96

Для маркировки маленьких сопротивлений (менее 10 Ом) используется латинская буква «R» Например: 0R1 = 0,1 Ом и 0R05 = 0,05 Ом.

Маркировка SMD-резисторов

Существуют номиналы повышенной точности (так называемые прецизионные).

Маркировка прецизионных SMD-резисторов

Пример подбора нужного резистора: если указана цифра 232, то необходимо 23 умножить на 10 во второй степени. Получается сопротивление 2,3 кОм (23 x 102 = 2 300 Ом = 23 кОм). Аналогично рассчитываются чипы второго типа.

Калькулятор обозначений SMD-резисторов

Расшифровка обозначения чип-резисторов – специфичное занятие. Вычислить необходимую величину можно, пользуясь старыми проверенными способами, проделав несколько арифметических действий. Но прогресс не стоит на месте, и то же самое можно выполнить при помощи различных сайтов.

Калькулятор SMD-резисторов поможет подобрать нужный типоразмер, разобраться с кодами, а также избавит от изнурительных расчетов. Кроме того, есть специальная программа «Резистор». Кликнув пару раз мышкой, можно найти нужную информацию.

Маркировка smd резисторов калькулятор. Маркировка SMD резисторов

Маркировка резисторов

Простой калькулятор расчёта номинала резистора по цветам.

Кликая мышкой по цветам в таблице, раcкрашиваем резистор полосками.

В итоге получаем номинал и допуск нужного нам резистора.

Первая полоса, от которой ведётся отсчёт, обычно более широкая или находится ближе к выводу резистора.

Маркировка резисторов SMD

Прежде всего следует обратить внимание на относительно новый и не всем знакомый стандарт маркировки EIA-96, который состоит из трёх символов - двух цифр и буквы. Компактность написания компенсируется неудобством расшифровки кода с помощью таблицы.

Трёхсимвольная маркировка EIA96

Кодировка планарных элементов (SMD) в стандарте EIA-96 предусматривает определение номинала из трёх символов маркировки для прецизионных (высокоточных) резисторов с допуском 1%.
Первые две цифры - код номинала от 01 до 96 соответствует числу номинала от 100 до 976 согласно таблице.
Третий символ - буква - код множителя. Каждая из букв X , Y , Z , A , B , C , D , E , F , H , R , S соответствует множителю согласно таблице.
Номинал резистора определится произведением числа и множителя.
Принцип расшифровки кодов SMD резисторов стандартов E24 и E48 значительно проще, не требует таблиц и описан отдельно ниже.
Предлагается онлайн калькулятор для раскодировки резисторов EIA-96 , E24 , E48 .

Трёхсимвольная маркировка E24. Допуск 5%

Маркировка из трёх цифр. Первые две цифры - число номинала.
Третья цифра - десятичный логарифм множителя.
0=lg1, множитель 1.
1=lg10, множитель 10.
2=lg100, множитель 100.
3=lg1000, множитель 1000.

В данной статье используйте окно калькулятора выше, что и для EIA-96.

Четырёхсимвольная маркировка E48. Допуск 2%

Маркировка состоит из четырёх цифр. Первые три цифры - число номинала.
Четвёртая цифра - десятичный логарифм множителя.
0=lg1, множитель 1.
1=lg10, множитель 10.
2=lg100; Множитель 100.
3=lg1000, множитель 1000.
И т.д., соответственно количеству нулей множителя.
Произведение числа и множителя определит номинал резистора.
Можно использовать окно ввода ниже (только для E48 ), либо вводить 4 цифры в общее верхнее окно.

Введите код SMD резистора E48 .

Впишите код стандарта EIA-96 , либо 3 цифры E24 , либо 4 цифры E48

Сопротивление:


Таблица EIA-96

Код Число Код Число Код Число Число Число
01 100 25 178 49 316 73 562
02 102 26 182 50 324 74 576
03 105 27 187 51 332 75 590
04 107 28 191 52 340 76 604
05 110 29 196 53 348 77 619
06 113 30 200 54 357 78 634
07 115 31 205 55 365 79 649
08 118 32 210 56 374 80 665
09 121 33 215 57 383 81 681
10 124 34 221 58 392 82 698
11 127 35 226 59 402 83 715
12 130 36 232 60 412 84 732
13 133 37 237 61 422 85 750
14 137 38 243 62 432 86 768
15 140 39 249 63 442 87 787
16 143 40 255 64 453 88 806
17 147 41 261 65 464 89 825
18 150 42 267 66 475 90 845
19 154 43 274 67 487 91 866
20 158 44 280 68 499 92 887
21 162 45 287 69 511 93 909
22 165 46 294 70 523 94 931
23 169 47 301 71 536 95 953
24 174 48 309 72 549 96 976

Цветовая маркировка резисторов ,калькулятор резистора ,калькулятор smd резисторов,калькулятор резистора по цыетовым полоскам.

Опубліковано 17.05.2011

SMD-резисторы

SMD-резисторы типоразмера 0402 не маркируются, резисторы остальных типоразмеров маркируются различными способами, зависящими от типоразмера и допуска.

Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами, первые две из которых обозначают мантиссу, а последняя – показатель степени по основанию 10 для определения номинала резистора в Омах. При необходимости к значащим цифрам добавляется буква R для обозначения десятичной точки. Например, маркировка 513 означает, что резистор имеет номинал 51×10 3 Ом = 51 КОм.

Резисторы с допуском 1% типоразмеров от 0805 и выше маркируются четырмя цифрами, первые три из которых обозначают мантиссу, а последняя – показатель степени по основанию 10 для задания номинала резистора в Омах. Буква R также служит для обозначения десятичной точки. Например, маркировка 7501 означает, что резистор имеет номинал 750×10 1 Ом = 7.5 КОм.

Резисторы с допуском 1% типоразмера 0603 маркируются с использованием приведенной ниже таблицы EIA-96 двумя цифрами и одной буквой. Цифры задают код, по которому из таблицы определяют мантиссу, а буква – показатель степени по основанию 10 для определения номинала резистора в Омах. Например, маркировка 10C означает, что резистор имеет номинал 124×10 2 Ом = 12.4 КОм.

Код Значение Код Значение Код Значение Код Значение
01 100 13 133 25 178 37 237
02 102 14 137 26 182 38 243
03 105 15 140 27 187 39 249
04 107 16 143 28 191 40 255
05 110 17 147 29 196 41 261
06 113 18 150 30 200 42 267
07 115 19 154 31 205 43 274
08 118 20 158 32 210 44 280
09 121 21 162 33 215 45 287
10 124 22 165 34 221 46 294
11 127 23 169 35 226 47 301
12 130 24 174 36 232 48 309
S 10 -2 R 10 -1 A 10 0 B 10 +1
Код Значение Код Значение Код Значение Код Значение
49 316 61 422 73 562 85 750
50 324 62 432 74 576 86 768
51 332 63 442 75 590 87 787
52 340 64 453 76 604 88 806
53 348 65 464 77 619 89 825
54 357 66 475 78 634 90 845
55 365 67 487 79 649 91 866
56 374 68 499 80 665 92 887
57 383 69 511 81 681 93 909
58 392 70 523 82 698 94 931
59 402 71 536 83 715 95 953
60 412 72 549 84 732 96 976
C 10 +2 D 10 +3 E 10 +4 F 10 +5

Перемычки и резисторы с нулевым сопротивлением

Многие фирмы выпускают в качестве плавких вставок или перемычек специальные провода Jumper Wire с нормированными сопротивлением и диаметром (0.6 мм, 0.8 мм) и
резисторы с “нулевым” сопротивлением. Резисторы выполняются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в стандартном корпусе для
поверхностного монтажа (Jumper Chip). Реальные значения сопротивления таких резисторов лежат в диапазоне единиц или десятков миллиом (~ 0.005…0.05 Ом). В цилиндрических
корпусах маркировка осуществляется черным кольцом посередине, в корпусах для поверхностного монтажа (0603, 0805, 1206…) маркировка обычно отсутствует либо наносится код “000” (возможно “0”).

Для начала, нужно отметить, маркировка на чип резисторах 0402-ого корпуса просто отсутствует, маркировка smd резисторов, имеющих другие типоразмеры, отличные от 0402-ого производиться так, как описывается далее.

Если SMD резисторы обладают допуском сопротивления 2%, 5% либо 10%, то они маркируются тремя цифрами: первая и вторая цифры – это обозначение мантиссу, цифра номер три является степенью под десятичное основание, следовательно — получим сопротивление резистора.

Например, резистор обладает кодом 452. Сочетание первых двух цифр «45» является мантиссой, а 2 — степенью, в результате получим 45 * 10² = 4,5 кОм

Бывает, что кроме цифровой маркировки на резисторах наносят латинскую букву R – которая, как бы, дополнительный множитель и служит, чтобы обозначать десятичную точку.

Маркировка SMD резисторов, типоразмеры которых более 0805, и обладающих точностью 1% производиться при помощи четырехзначного кода: комбинация первых трех цифр является обозначением мантиссу, а четвертый символ является степенью под десятичное основание. В результате, как и в описанном ранее варианте, получаем сопротивление резистора. Данный код тоже может содержать букву R, чтобы обозначить десятичную точку.

К примеру, резистор имеет код 4501. Сочетание первых трех цифр «450» — это обозначение мантиссу, а «1» является степенью, в результате получим 450 * 10 = 4,5 кОм.

Маркировка SMD резисторов, имеющих допуск в 1% и типоразмер 0603 производиться с использованием таблицы, которая располагается далее, при помощи двух цифр и буквы. Комбинация цифр является кодом, который помогает выбрать в таблице мантиссу, а буквой обозначают значение множителя, имеющего десятичное основание. В результате получим сопротивление.


К примеру, резистор обладает кодом 14R – комбинация первых двух цифр 14 – является кодом для таблицы, из которой видно, что требуемое число — это 137, а R – это десятка в первой степени, в результате получим 137 * 10 = 13,7 Ом

Цветовая маркировка резисторов

Резисторы и конденсаторы в SMD исполнении маркируются трех буквенным кодом, редко - четырех буквенным.
В коде первая и вторая цифры указывают на первое и второе число, а третья цифра - множитель. Цифра в множителе соответствует степени множителя.

SMD резисторы маркируются в Ом-ах, а конденсаторы в пикоФарадах.

К примеру.

резистор с обозначением 101 - первая цифра - 1, вторая - 0, множитель - х10 1 . Получаем 100 Ом.

Резистор с обозначением 473 - первая цифра - 4, вторая - 7, множитель - х10 3 . Получаем 47000 Ом или 47 кОм.

Резистор с обозначением 225 - первая цифра - 2, вторая - 2, множитель - х10 5 . Получаем 2200000 Ом или 2.2 мОм.

Некоторые производители используют буквы K и M для обозначения множителя.

При такой маркировке резисторы могут маркироваться более привычным способом, к примеру.

Маркировка резистора - 47K, указывает на сопротивление в 47 кОм

Маркировка 3K3 - указывает на сопротивление 3,3 кОм

Маркировка М27 - Указывает на сопротивление 0,27 мОм или 270 кОм.

Сопротивления резисторов менее 100 Ом маркируются при помощи буквы R или E. К примеру.

Резистор сопротивлением 27 Ом будет маркироваться как 27R или R27, редко E27.

Так же есть резисторы с нулевым сопротивлением или перемычки, они маркируются цифрой - 0

Типоразмер SMD резисторов и конденсаторов обозначается 4-мя цифрами (см. таблицу). Первая пара цифр обозначает длинну элемента, а вторая пара - ширину. В маркировке принято обозначать элементы в дюймах.

Расшифровка маркировки конденсаторов не отличается от резисторов, за исключением того, что результат мы получаем в пФ.

На практике SMD конденсаторы часто встречаются вообще без маркировки, за исключением электролитических SMD конденсаторов.

Devices) в переводе с английского означает "прибор, монтируемый на поверхность". SMD-компоненты в десятки раз меньше по размерам и массе, чем традиционные детали, благодаря этому достигается более высокая плотность их монтажа на устройств. В наше время электроника развивается огромными темпами, одно из направлений - это уменьшение габаритных размеров и веса приборов. SMD-компоненты - благодаря своим размерам, дешевизне, высокому качеству - получили огромное распространение и все больше вытесняют классические элементы с проволочными выводами.

На фото ниже представлены SMD-резисторы, размещенные на печатной плате. Можно увидеть, что, благодаря малым размерам элементов достигнута высокая плотность монтажа. Обычные детали вставляются в специальные отверстия в плате, а SMD-резисторы припаиваются к расположенным на поверхности печатной платы контактным дорожкам (пятачкам), что тоже упрощает разработку и сборку радиоэлектронных приборов. Благодаря возможности навесного монтажа радиокомпонентов стало возможным изготавливать печатные платы не только двухсторонними, но и многослойными, внешне напоминающими слоеный пирог.

В промышленном производстве пайка SMD-компонентов производится следующим методом: на контактные дорожки платы наносится специальная паяльная термопаста (флюс, перемешанный с порошком припоя), после чего робот располагает в нужные места элементы, в том числе и SMD-резисторы. Детали прилипают к затем плата помещается в специальную печь, где ее нагревают до необходимой температуры, при которой плавится припой в пасте, испаряется флюс. Таким образом детали встают на место. После этого печатную плату вынимают из печи и охлаждают.


Для пайки компонентов типа SMD в домашних условиях понадобятся следующие инструменты: пинцет, шило, кусачки, увеличительное стекло, шприц с толстой иглой, паяльник с тонким жалом, термовоздушная паяльная станция. Из расходных материалов нужны припой, жидкий флюс. Желательно, конечно же, использовать но если у вас ее нет, можно обойтись и паяльником. При пайке главное - не допустить перегрева элементов и печатной платы. Для того чтобы элементы не сдвигались и не липли к жалу паяльника, их следует придавливать к плате иглой.

SMD-резисторы представлены довольно в широком диапазоне номинальных значений: от одного Ома до тридцати мегаОм. Температурный режим работы таких резисторов колеблется от -550°C до +1250°C. Мощность SMD-резисторов достигает 1 Вт. При увеличении мощности увеличиваются Например, резисторы SMD мощностью 0,05 Вт имеет габаритные размеры 0,6*0,3*0,23 мм, а мощностью 1 Вт - 6,35*3,2*0,55 мм.


Маркировка таких резисторов бывает трех типов: с тремя цифрами, с четырьмя цифрами и с тремя символами:

Первые две цифры указывают значение в Ом, а последняя - количество нулей. Например, маркировка на резисторе 102 означает 1000 Ом или 1кОм.

Первые три цифры на резисторе указывают на значение номинала в Ом, а последняя - количество нулей. Например, маркировка на резисторе 5302 означает 53 кОм.

Первые два символа на резисторе указывают на значение номинала в Ом, взятые из таблицы, приведенной выше, а последний символ указывает на значение множителя: S=10-2; R=10-1; B=10; C=102; D=103; E=104; F=105. Например, маркировка на резисторе 11С означает 12,7 кОм.

Справочная таблица параметров популярных smd светодиодов

Прежде чем купить и установить светодиодные лампы, вам необходимо рассчитать их мощность и световые характеристики. То же самое нужно сделать при самостоятельном изготовлении ламп. Справочные данные таблицы помогут ознакомиться с техническими характеристиками SMD светодиодов. Эти расчеты окажут помощь при определении параметров светодиодной ленты, если на ней отсутствует маркировка.

Справочная таблица основных технических характеристик наиболее популярных SMD светодиодов используемых для освещения
Внешний вид светодиодаТип светодиодаЦвет свеченияРазмер, ммСветовой поток, лмТок, мАНапряжение, В
LED-WW-SMD3528белый теплый3,5?2,84,5-5,0202,8-3,2
LED-CW-SMD3528белый3,5?2,84,5-5,0202,8-3,2
LED-B-SMD3528синий3,5?2,80,6-0,85202,8-3,2
LED-G-SMD3528зеленый3,5?2,82,8-3,5202,8-3,2
LED-Y-SMD3528желтый3,5?2,81,2-1,6201,8-2,0
LED-R-SMD3528красный3,5?2,81,2-1,6201,8-2,0
LED-RGB-SMD3528RGB3,5?2,80,6202,0-2,8
3,5?2,81,6203,2-4,0
3,5?2,80,3203,2-4,0
LED-WW-SMD4530-1белый теплый4,5?3,0706002,9-3,8
LED-WW-SMD5050белый теплый5,0?5,010,0-12,03?203,2-3,4
LED-W-SMD5050белый5,0?5,011,0-14,03?203,2-3,4
LED-B-SMD5050синий5,0?5,02,0-2,53?203,1-3,6
LED-G-SMD5050зеленый5,0?5,08,0-8,53?203,1-3,5
LED-Y-SMD5050желтый5,0?5,04,5-5,03?201,9-2,2
LED-R-SMD5050красный5,0?5,04,5-5,03?201,8-2,2
LED-RGB-SMD5050RGB5,0?5,01,6201,6-2,0
5,0?5,02,5202,8-3,2
5,0?5,00,6202,8-3,2
LED-SMD5730-05белый5,7?3,0451803,1-3,3
LED-SMD5730-1белый5,7?3,01103503,1-3,3
LED3500Am1W-A120белый теплый5,0?5,040-603503,2-4,0
LED6000Am1W-A120белый5,5?5,575-853503,0-4,0
LED470Am1W-A120синий5,5?5,515-203503,2-4,0
LED515Am1W-A120зеленый5,5?5,540-503503,2-4,0
LED625Am1W-A120красный5,5?5,530-403502,0-2,8

С прогрессом технологий, появляются светильники, модули и светодиодные ленты, которые изготавливаются из SMD светодиодов, являющихся популярными. Как заявляют производители, данные светодиоды могут служить не менее чем 80000 часов.

Калькулятор для расчета параметров токоограничивающего резистора для LED

Если вы надумали своими силами изготовить светильники или освещение на светодиодах, придется рассчитать мощность и номинал резисторов, выступающих в роли токоограничителя. Для этого был создан калькулятор, позволяющий производить онлайн расчет всех необходимых параметров. С его помощью можно высчитать мощность резистора, сопротивление в зависимости от количества источников питания, а так же их типа, напряжения. Из последней колонки таблички берем параметр «Напряжение падения на одном LED» (учтите, брать нужно максимальное значение). Из предпоследней колонки выписываем «Максимально допустимый ток через LED».

Если оказалось, что под рукой нет резистора, мощность которого велика, включите последовательно резисторы меньшего номинала, пока их мощность не будет равна той, что вам требуется. Исходя из этого, мощность одного резистора будет равна мощности, которая поделена на их количество. Следовательно, величина уменьшится и будет равна величине, которая делена на количество используемых резисторов. Допустим, таблица показала, что нам нужен резистор, мощность которого 1 Вт, номинал 200 Ом. Такого резистора нет в наличии. Заменим его четырьмя последовательно подключенными резисторами, мощность которых равна 0, 25 Вт, номинал составляет 50 Ом. Если в схеме 5 светодиодов, резисторы можно впаять по одной штуке между диодами.

Калькулятор для определения номинала резисторов по цветовой маркировке

Если на резисторе имеется цветная маркировка в виде колец, величина резистора определяется при помощи онлайн калькулятора.

По материалам сайта: ydoma.info

SMD резисторы. Маркировка SMD резисторов, размеры, онлайн калькулятор

Главная › Новости

Опубликовано: 06.09.2018

Маркировка резисторов SMD

В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).


SMT технология (от англ.  Surface Mount Technology ) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких видов резисторов  – SMD резистор.


Выпаиваем SMD резисторы / конденсаторы

SMD резисторы

SMD резисторы – это миниатюрные резисторы , предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.


SMD резисторы. Набор 0805 Всё ОК!

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Маркировка SMD резисторов

Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо  две цифры и букву, имеющая название EIA-96.

Маркировка с 3 и 4 цифрами

В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.

Еще несколько примеров определения сопротивлений в рамках данной системы:

450 = 45 х 100 равно 45 Ом 273 = 27 х 103 равно 27000 Ом (27 кОм) 7992 = 799 х 102 равно 79900 Ом (79,9 кОм) 1733 = 173 х 103 равно 173000 Ом (173 кОм)



Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

Маркировка EIA-96

SMD резисторы повышенной точности (прецизионные)  в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех элементов: две цифры указывают код номинала резистора , а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

01А = 100 Ом ±1% 38С = 24300 Ом ±1% 92Z = 0.887 Ом ±1%

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

описание, маркировка. Калькулятор резисторов,цветовая маркировка резисторов,калькулятор smd резисторов

Devices) в переводе с английского означает "прибор, монтируемый на поверхность". SMD-компоненты в десятки раз меньше по размерам и массе, чем традиционные детали, благодаря этому достигается более высокая плотность их монтажа на устройств. В наше время электроника развивается огромными темпами, одно из направлений - это уменьшение габаритных размеров и веса приборов. SMD-компоненты - благодаря своим размерам, дешевизне, высокому качеству - получили огромное распространение и все больше вытесняют классические элементы с проволочными выводами.

Вставка между конденсаторными клапанами диэлектрического конденсатора с относительной диэлектрической проницаемостью увеличивает емкость конденсатора. В сильных электрических полях диэлектрический материал теряет изоляционные свойства. Это явление называется диэлектрической проколом.

Величина напряженности электрического поля, в которой проникает диэлектрический материал, называется диэлектрической жесткостью. Чтобы символизировать различные категории конденсаторов, используйте символы в следующей таблице. Конденсаторы можно классифицировать по различным критериям, некоторые из которых представлены ниже.

На фото ниже представлены SMD-резисторы, размещенные на печатной плате. Можно увидеть, что, благодаря малым размерам элементов достигнута высокая плотность монтажа. Обычные детали вставляются в специальные отверстия в плате, а SMD-резисторы припаиваются к расположенным на поверхности печатной платы контактным дорожкам (пятачкам), что тоже упрощает разработку и сборку радиоэлектронных приборов. Благодаря возможности навесного монтажа радиокомпонентов стало возможным изготавливать печатные платы не только двухсторонними, но и многослойными, внешне напоминающими слоеный пирог.

Плоские конденсаторы - там, где подкрепления представляют собой плоские параллельные пластины. Цилиндрические конденсаторы - где подкрепления - коаксиальные цилиндры. Сферические конденсаторы - там, где подкрепления представляют собой концентрические сферы.

Газовые диэлектрические конденсаторы. Высоковольтные конденсаторы. Классификация фиксированных конденсаторов приведена в следующей таблице. Основными электрическими параметрами конденсаторов являются. Он представляет значение емкости конденсатора, которое должно быть достигнуто посредством процесса и вписано в его тело. Номинальная мощность определяется при определенных условиях температуры и рабочей частоты, как указано в каталоге производителя.

В промышленном производстве пайка SMD-компонентов производится следующим методом: на контактные дорожки платы наносится специальная паяльная термопаста (флюс, перемешанный с порошком припоя), после чего робот располагает в нужные места элементы, в том числе и SMD-резисторы. Детали прилипают к затем плата помещается в специальную печь, где ее нагревают до необходимой температуры, при которой плавится припой в пасте, испаряется флюс. Таким образом детали встают на место. После этого печатную плату вынимают из печи и охлаждают.

Он представляет собой максимальное отклонение истинного значения конденсатора от номинального значения. Сопротивление изоляции конденсаторов должно быть больше 100 МΩ. В случае конденсаторов хорошего качества сопротивление изоляции очень велико и может быть незначительным.

Самое высокое сопротивление изоляции - это конденсаторы с синтетическими пленками и самые маленькие электролитические конденсаторы. В конденсаторе активная мощность рассеивается из-за диэлектрического сопротивления, арматуры и клемм. Тангенс угла потерь определяется как отношение активной мощности, рассеиваемой конденсатором и его активной мощностью.


Для пайки компонентов типа SMD в домашних условиях понадобятся следующие инструменты: пинцет, шило, кусачки, увеличительное стекло, шприц с толстой иглой, паяльник с тонким жалом, термовоздушная паяльная станция. Из расходных материалов нужны припой, жидкий флюс. Желательно, конечно же, использовать но если у вас ее нет, можно обойтись и паяльником. При пайке главное - не допустить перегрева элементов и печатной платы. Для того чтобы элементы не сдвигались и не липли к жалу паяльника, их следует придавливать к плате иглой.

Конденсатор лучше, чем тангенс угла потерь ниже. Величина касательного угла утечки зависит от природы диэлектрика и от процесса конденсаторов. Коэффициент изменения емкостей с температурой. Отображает изменение емкости с температурой. Конденсаторы представляют собой компоненты с двумя выводами, которые показаны на рис. 132.

Имеют очень разные формы и размеры, в зависимости от технологического процесса и использования, для которого они предназначены. Конденсаторы отмечены прозрачным или закодированным цветом, буквенно-цифровыми или международно-нормализованными буквами или цифрами или эпохой, характерной для производителя.

SMD-резисторы представлены довольно в широком диапазоне номинальных значений: от одного Ома до тридцати мегаОм. Температурный режим работы таких резисторов колеблется от -550°C до +1250°C. Мощность SMD-резисторов достигает 1 Вт. При увеличении мощности увеличиваются Например, резисторы SMD мощностью 0,05 Вт имеет габаритные размеры 0,6*0,3*0,23 мм, а мощностью 1 Вт - 6,35*3,2*0,55 мм.

Независимо от принятой системы маркировки, характеристики, которые регистрируются при повреждении конденсатора, следующие. Номинальная мощность, С, с единицей измерения. Допуск номинального значения в ясном, цветовом коде или в цвете букв и цифр. Полярность клемм в ясной.

Терминал подключен к внешней стороне, в ясном состоянии. Коэффициент мощности емкости, цветной код или буквы и цифры. Маркировка в цветовом коде в основном была применена к керамическим конденсаторам и выполнена с 4 или 5 полосками или кольцами. Чтение цветных индикаторов для «дисков» или «пластинчатых» конденсаторов выполняется с клемм; для «трубчатых» конденсаторов, отсчет от моего кольца или полосы толще или ближе к концу корпуса датчика.


Маркировка таких резисторов бывает трех типов: с тремя цифрами, с четырьмя цифрами и с тремя символами:

Первые две цифры указывают значение в Ом, а последняя - количество нулей. Например, маркировка на резисторе 102 означает 1000 Ом или 1кОм.

Первые три цифры на резисторе указывают на значение номинала в Ом, а последняя - количество нулей. Например, маркировка на резисторе 5302 означает 53 кОм.

Цветовой код показан в следующей таблице. Смысл полос заключается в следующем. Первый диапазон коэффициентов вариации с температурой. Вторая полоса - первая значимая цифра. Третья полоса - вторая значимая цифра. Четырехполосный множитель. В случае 4-полосных отмеченных конденсаторов прилипает к первой полосе, то есть к той, которая кодирует коэффициент вариации с температурой.

В случае танталовых конденсаторов маркировка показана на рис. Значения полученной способности никеля выражены в пикофарах. Конденсаторы, изготовленные сегодня, имеют маркировку в ясной форме или с использованием разных буквенных кодов. Эти кодексы довольно сложно представить.

Первые два символа на резисторе указывают на значение номинала в Ом, взятые из таблицы, приведенной выше, а последний символ указывает на значение множителя: S=10-2; R=10-1; B=10; C=102; D=103; E=104; F=105. Например, маркировка на резисторе 11С означает 12,7 кОм.

Для начала, нужно отметить, маркировка на чип резисторах 0402-ого корпуса просто отсутствует, маркировка smd резисторов, имеющих другие типоразмеры, отличные от 0402-ого производиться так, как описывается далее.

Для расшифровки маркировки конденсаторов необходим опыт, и в случае необходимости обязательно использовать каталоги компаний, в которых указано кодирование. Значение кода выглядит следующим образом. Первый показатель представляет собой первую значительную цифру номинальной мощности.

Второй показатель представляет собой вторую значительную цифру номинальной мощности. Третья цифра представляет собой множитель, то есть число 0, которое добавляется после первых двух цифр. Величина номинальной емкости получается в пФ. Керамические конденсаторы используют керамический диэлектрик, состоящий из смеси оксидов, силикатов, титанатов и цирконатов из разных металлов, каолина, талька и т.д.

Если SMD резисторы обладают допуском сопротивления 2%, 5% либо 10%, то они маркируются тремя цифрами: первая и вторая цифры – это обозначение мантиссу, цифра номер три является степенью под десятичное основание, следовательно — получим сопротивление резистора.

Например, резистор обладает кодом 452. Сочетание первых двух цифр «45» является мантиссой, а 2 — степенью, в результате получим 45 * 10² = 4,5 кОм

Затем керамический диэлектрик покрывают серебром, чтобы сделать подкрепления. На серебряных слоях закрепите клеммы, а затем для защиты, накройте слоем термостойкой смолы. Керамические конденсаторы трех типов. Совет 1: конденсаторы с малыми потерями и стабильной разрешающей способностью. Но относительно небольшие значения.

Керамические конденсаторы также построены в многослойной технологии, что позволяет получить очень малые габариты и номинальные значения емкости в очень широких пределах. В технологии изготовления многослойных керамических конденсаторов керамическая паста наматывается на подложку, получая очень тонкие и большие керамические листы. На этих пленках осаждаются пленки из серебра-палладия. Листы перекрываются в разных слоях, а затем нажмите. Из этих многослойных структур будущие конденсаторы отрезаны.

Бывает, что кроме цифровой маркировки на резисторах наносят латинскую букву R – которая, как бы, дополнительный множитель и служит, чтобы обозначать десятичную точку.

Маркировка SMD резисторов, типоразмеры которых более 0805, и обладающих точностью 1% производиться при помощи четырехзначного кода: комбинация первых трех цифр является обозначением мантиссу, а четвертый символ является степенью под десятичное основание. В результате, как и в описанном ранее варианте, получаем сопротивление резистора. Данный код тоже может содержать букву R, чтобы обозначить десятичную точку.

Малый - материал с очень хорошими диэлектрическими свойствами, теперь используется реже. Конденсаторы этой группы характеризуются низкими потерями, очень высокой стабильностью и низкой стоимостью. Конденсаторы в этой группе характеризуются низкими потерями, очень высокой стабильностью и низкой стоимостью.

Пластиковые пленочные конденсаторы. Эти конденсаторы изготовлены из обернутой металлизированной пластиковой фольги. Пластиковая пленка обладает очень хорошими диэлектрическими свойствами, что позволяет создавать большие емкости на небольшом объеме конденсатора.

К примеру, резистор имеет код 4501. Сочетание первых трех цифр «450» — это обозначение мантиссу, а «1» является степенью, в результате получим 450 * 10 = 4,5 кОм.

Маркировка SMD резисторов, имеющих допуск в 1% и типоразмер 0603 производиться с использованием таблицы, которая располагается далее, при помощи двух цифр и буквы. Комбинация цифр является кодом, который помогает выбрать в таблице мантиссу, а буквой обозначают значение множителя, имеющего десятичное основание. В результате получим сопротивление.

В зависимости от характера и характеристик пластиковой пленки изготавливаются конденсаторы разных типов. Полистирольные конденсаторы. Они изготовлены из алюминиевой фольги, отделенной от одного или нескольких листов полистирола, обернутых. Двухпроводные проводные клеммы свариваются через точки на арматурах перед обмоткой. После прокатки конденсатор подвергается легкому термическому режиму, после чего полистирол полимеризуется и приобретает стекловидный внешний вид, что делает конденсатор.

Тефлоновые конденсаторы характеризуются тем, что они могут работать при высоких температурах. Майларовые конденсаторы могут иметь большую емкость до нескольких микрофарад. Конденсаторы бумаги изготавливаются путем запуска двух алюминиевых фольг, которые образуют подкрепления, разделенные двумя или более пропитанными бумажными листами, которые являются диэлектриком.


К примеру, резистор обладает кодом 14R – комбинация первых двух цифр 14 – является кодом для таблицы, из которой видно, что требуемое число — это 137, а R – это десятка в первой степени, в результате получим 137 * 10 = 13,7 Ом

Полученные таким образом конденсаторы защищены формованием в «эпоксидное» соединение или вводятся в алюминиевую трубку. Электролитические конденсаторы используют в качестве диэлектрика очень тонкую пленку оксида, которая со временем проявляет высокое сопротивление и диэлектрическую жесткость. Конденсатор имеет одну из арматур, выполненных из металла, на котором получен слой диэлектрического оксида. Поскольку эта арматура имеет очень большую площадь поверхности, а диэлектрическая пленка очень тонкая, получается очень большая емкость.

Цветовая маркировка резисторов

Калькулятор резистора

smd

RG31 5DL, База данных электроники: параметры деталей электроники. Резисторы с буквой R не имеют множителя, поэтому все цифры соединяются вместе с десятичной точкой вместо R. Некоторые резисторы имеют код, состоящий из двух цифр и одной буквы в конце. ... Калькулятор перенапряжения школы Джоуля. Первые две цифры представляют собой значащее число. Просто введите код, написанный на резисторе, и значение отобразится под ним.У резисторов SMD есть код, состоящий из трех или четырех цифр или букв. Визуальный осмотр позволяет проверить отсутствие или смещение деталей, а также чистоту платы. Поэтому всегда важно проверять систему маркировки производителя. Berkshire Некоторые резисторы содержат букву R, обозначающую десятичную точку. Вы можете это заметить? Коэффициент умножения дает окончательное значение резистора, например: использование буквы предотвращает путаницу с другими системами маркировки. 12 Park Lane SMD - это любой электронный компонент, предназначенный для использования с SMT или технологией поверхностного монтажа.Хотя мы сделали все возможное, чтобы проверить функцию калькулятора для всех различных кодов, мы не можем гарантировать, что он вычисляет правильное значение для всех резисторов. Поэтому важно проверить документацию производителя. Компоненты подаются в машину в длинных трубках, на рулонах ленты или в лотках. Поэтому были разработаны новые коды SMD резисторов. PartSeeker поможет вам найти электронные детали и компоненты .. Для 4-, 5- или 6-полосных резисторов. Например, код 04 означает 107 Ом, а 60 означает 412 Ом.Используйте эту таблицу только в качестве руководства и всегда сверяйтесь с таблицей данных компонента, чтобы узнать точное значение. Поэтому была создана система маркировки EIA-96. Производство печатных плат с использованием SMT аналогично производству компонентов с выводами. Чтобы точно определить значение, лучше всего измерить сопротивление мультиметром. SMT был разработан для удовлетворения постоянного стремления производителей печатных плат использовать более мелкие компоненты и быть более быстрыми, эффективными и дешевыми. Вы можете использовать калькулятор ниже, чтобы рассчитать сопротивление резистора SMD.Вы можете найти больше информации о них здесь. Полностью поддерживает 4, 5 и 6 диапазонов. [v2.1] НОВАЯ ФУНКЦИЯ: внутри мы нажали новую кнопку калькулятора, которая называется «Просмотр истории» - быстрый снимок ваших предыдущих записей. Вычислите цветовой код сопротивления, введя его значение. Код электроники / резистора / резистора SMD. Приобретая этот товар, вы совершаете транзакции с помощью Google Payments и соглашаетесь с Google Payments. Этот калькулятор поможет вам найти значение сопротивления резисторов для поверхностного монтажа.В этой системе маркировка состоит из трех цифр: 2 цифры для обозначения номинала резистора и 1 буква для множителя. Получите мгновенные результаты поверхностного монтажа: МОм (миллиОм), Ом, кОм, МОм (мегом) и ГОм. Калькулятор резисторов SMD Этот калькулятор поможет вам найти значение сопротивления резисторов для поверхностного монтажа. Рассчитайте энергосодержание сигнала. В таблице ниже приведены значения для каждого кода, которые в основном являются значениями из серии E96. Наиболее часто встречающиеся коды - это трех- и четырехзначная система, а также система Альянса электронной промышленности (EIA) под названием EIA-96.Термин «корпус» относится к размеру, форме и / или конфигурации выводов электронного компонента. База данных транзисторов, тиристоров и диодов (без распиновки). В приведенной ниже таблице наиболее распространенные упаковки представлены в британских единицах измерения с метрическим эквивалентом. Калькулятор может использоваться для 3- и 4-значных кодов, значений EIA и кодов с использованием «R» или «m». Он основан на серии E96, поэтому предназначен для резисторов с допуском 1%. Свяжитесь с отделом продаж. Введите код здесь -> Иногда производители могут использовать собственные коды.Эти машины могут прикреплять тысячи компонентов в час; один производитель рекламирует скорость до 60 000 центов в час. Из-за небольшого размера резисторов SMD часто нет места для печати на них традиционного кода цветовой полосы. Получите мгновенные результаты поверхностного монтажа: МОм (миллиОм), Ом, кОм, МОм (мегом) и ГОм. Нет контрольной учетной записи? Программа Fast Track. На плату помещаются небольшие прокладки из серебряной, золотой пластины или олова для крепления компонентов.

Местоположение обратного поиска IP, Аль Аттлс, Дерек Уотт Чайлд, Кто выиграл чемпионат по выпечке весны 2020 года, Что из нас станет армянским фильмом, Большой Брат Сезон 22, Обзор серии 10, Книга электронных компонентов, Цепь аварийной сигнализации Scr, Паника на фондовом рынке, Покемон Ледяного Призрака, Свежий осенний день означает, Статистика чип-qpcr, Может ли слишком много витамина D вызвать покалывание, Джейсон Тартик Чистая стоимость, Некролог Оливии Янсен, Борзая Канада, Халия Бимер Вско, The Great American Baking Show Season 3 Смотреть онлайн, Похороны Дэйви Боя Смита, Ручки кровати и метлы Стервятники Gif, Rolls-Royce Crosspointe Jobs, Сковорода для завтрака с индейкой, Маккинни, Tx отчеты об авариях, Сценарий Хеллоуинских войн, Стоимость аренды в моем районе, Список продуктов с кальцием, Драйвер Nvidia Studio против готовности к игре, Данстон проверяет обезьяну в ролях, Де Ку Паис Эс Хуанфран Кантанте, Схема архитектуры X86, Гавана Ноктюрн Pdf, Комплект камеры Kano Amazon, Алисса Идальго Возраст, Мировой рынок акций сегодня, 4 из 6, В какой день освободили сеньориту, Все принцессы Диснея, Последний раз Тейлор Свифт аккорды, Кухонный головорез выигрывает 25000 долларов, Исполнители альтернативной музыки 2019, Мир Дикого Запада Бернард, Классическая доска для спиритических сеансов, Промокод Golden Moments 2019, Кортни Робертсон / Instagram, Записать после прочтения Netflix, Примеры инвестиционного дохода, А вот и багровый подбородок Gif, Shouse Love Tonight, Дуайт Йоакам - Эти руки, Логотип авиакомпании Alaska Air Group, Найджелла Лоусон 2019, Крис Слава, Point Break (2015), Это мы, сезон 2 (DVD Walmart), G-eazy Vegas 2020, Рекрутеры дизайна, Frisco Tx Directions, Современные хэви-рок-группы, Как просмотреть экстренные оповещения на Iphone, Моя Говорящая Анджела Игры онлайн, We Don T Talk Anymore Фортепианные аккорды, Insight Mission Upsc, Флетчер о тебе Обивка потайным стежком,

Калькулятор кодов резисторов SMD

- университет Любляны / smd-резистор-калькулятор-код-калькулятор-университет-любляна.pdf / PDF4PRO

1 SMD резистор код калькулятор Страница 1. Электроника Карта сайта Home Hobby Electronics резистор цветовые коды SMD резистор код калькулятор резистор калькулятор LED резистор Calculator Как проверить диоды, транзисторы, стабилитроны, светодиоды и MosFets Проекты для хобби Металлоискатели Беспроводной микрофон маркировка на резисторе SMD : 102 Расчет мощности аудиоусилителей Электронные комплекты Hobby Цифровые и аналоговые мультиметры Расчетное значение сопротивления: 1 кОм.Этот простой калькулятор поможет вам определить номинал любого SMD резистора . Для начала введите 3 или 4 цифры , код и нажмите кнопку «Рассчитать» или Enter. Примечание: программа была тщательно протестирована, но в ней все еще может быть несколько ошибок. Поэтому, если вы сомневаетесь (и когда это возможно), не стесняйтесь использовать мультиметр для перепроверки критических компонентов. См. Также цветной код калькулятор на этой странице для MELF и стандартных сквозных резисторов.Как рассчитать номинал резистора SMD Большинство микросхем резисторов маркируются 3-значным или 4-значным кодом - числовым эквивалентом знакомого цвета кода для компонентов со сквозным отверстием.

2 Недавно появилась новая система кодирования (EIA-96). появился на прецизионных SMD. Трехзначный код , код SMD резисторы со стандартным допуском маркируются простым трехзначным кодом . Первые два числа будут указывать значащие цифры, а третье будет множителем, сообщающим вам степень десяти, к которой должны быть умножены две значащие цифры (или сколько нулей нужно добавить).Для сопротивлений менее 10 Ом множитель отсутствует, вместо него используется буква «R» для обозначения положения десятичной точки. 3-значный код примеры: 220 = 22 10 0 (1) = 22 (не 220!). 471 = 47 10 1 (10) = 470. 102 = 10 10 2 (100) = 1000 или 1 тыс. 3R3 =. подробнее 3-значный резистор SMD 4-значный код 4-значный код используется для обозначения прецизионных поверхностных резисторов . Она похожа на предыдущую систему, единственное отличие состоит в количестве значащих цифр: первые три числа сообщают нам значащие цифры, а четвертое будет множителем, указывающим степень десяти, на которую необходимо умножить три значащие цифры. (или сколько нулей добавить).

3 Сопротивления менее 100 Ом обозначаются буквой «R», обозначающей положение десятичной точки. 4-значный код примеры: 4700 = 470 10 0 (1) = 470 (не 4700!). 2001 = 200 10 1 (10) = 2000 или 2 тыс. 1002 = 100 10 2 (100) = 10000 или 10 тыс. 15R0 =. подробнее 4-х разрядный резистор SMD EIA-96. Недавно появилась новая система кодирования (EIA-96) на 1% резисторах SMD. Он состоит из трехзначного кода : первые 2 цифры сообщают нам 3 значащие цифры значения резистора (см. Справочную таблицу ниже), а третья , маркировка (буква), будет указывать на множитель. код Значение код Значение код Значение код Значение код Множитель 01100 25 178 49 316 73562 Z 02 102 26 182 50 324 74 576 Y или R 03105 27 187 51 332 75 590 X или S 04 107 28 191 52 340 76 604 A 1. 05 110 29 196 53 348 77 619 B или H 10. 06 113 30 200 54 357 78 634 C 100 07 115 31 205 55 365 79 649 D 1000 08 118 32 210 56 374 80 665 E 10000.

4 09 121 33 215 57 383 81 681 F 100000. 10 124 34 221 58 392 82 698. 11 127 35 226 59 402 83715.EIA-96 код примеры: 12 130 36 232 60 412 84 732. 01Y = 100 = 1. 13 133 37 237 61 422 85 750. 68X = 499 =. 14 137 38 243 62 432 86 768 76 X = 604 =. 01A = 100 1 = 100. 15 140 39 249 63 442 87 787. 29B = 196 10 =. 16 143 40 255 64 453 88 806 01C = 100100 = 10 тыс. 17 147 41 261 65 464 89 825 подробнее EIA-96 SMD 18 150 42 267 66 475 90 845.19 154 43 274 67 487 91866.20 158 44 280 68 499 92 887. 21 162 45 287 69 511 93 909. 8 : 11: 04. SMD резистор код калькулятор Стр. 2.22 165 46 294 70 523 94 931. 23 169 47 301 71 536 95 953. 24 174 48 309 72 549 96 976. Примечания: SMD резистор с маркировкой 0, 00, 000 или 0000 является перемычкой. (связь с нулевым сопротивлением). резистор микросхемы , маркированный стандартным 3-значным кодом , код и короткой полосой под , маркировкой обозначает прецизионный (1% или менее) резистор со значением, взятым из серии E24 (эти значения обычно зарезервированы для Резисторы 5%).

5 Например: 122 = 1%.Некоторые производители подчеркивают все три цифры - не путайте это с кодом , код , который используется на резисторах с малым током. SMD со значениями порядка миллиомов, предназначенные для приложений измерения тока, часто помечаются буквой M или m, показывающей расположение десятичной точки (со значением в миллиомах). Например: 1M50 =, 2M2 =. Токовые SMD также могут быть помечены длинной полосой сверху (1м5 =, R001 =. 1м и т. Д.) Или длинной полосой под кодом , код (101 =, 047 =).Подчеркивание используется, когда необходимо опустить начальную букву «R» из-за ограниченного пространства на корпусе резистора . Так, например, R068 становится 068 = (68 м). Номинальная мощность Чтобы узнать приблизительную номинальную мощность вашего резистора SMD , измерьте его длину и ширину. В таблице ниже представлены несколько часто используемых размеров корпуса с соответствующими типичными номинальными мощностями.

6 Используйте эту таблицу только в качестве руководства и всегда сверяйтесь с таблицей данных компонента для получения точного значения.Размер упаковки в дюймах (Д Ш) Размер в мм (Д Ш) Номинальная мощность 0201 "" мм мм 1/20 Вт. 0402 дюйма мм мм 1/16 Вт. 0603 "" мм мм 1/16 Вт. 0805 "" мм мм 1/10 Вт. 1206 дюймов мм мм 1/8 Вт. 1210 дюймов мм мм 1/4 Вт. 1812 дюймов x мм 1/3 Вт. 2010 "" мм мм 1/2 Вт. 2512 дюймов мм мм 1 Вт. Допуск Стандартный 3- и 4-значный код не имеет высокого разрешения, что дает нам возможность определить SMD. резистор допуск. Визуализация В большинстве случаев, однако, вы обнаружите, что резистор для установки на поверхность , помеченный цифрой с кодом , имеет допуск 5%, а резистор , помеченный 4 цифрами , код или детали для максимального увеличения вашего нового кода EIA-96 имеет допуск 1% времени безотказной работы или меньше.Из этого правила есть много исключений, поэтому всегда сверяйтесь с таблицей данных производителя, особенно если допуск компонента имеет решающее значение для вашего приложения.

7 8:11:04.

Код резистора SMD - Калькулятор - Бесплатная загрузка и обзоры программного обеспечения

Приложение представляет собой простой в использовании калькулятор SMD-кода для расчета сопротивления резистора. Приложение поддерживает 3-значное, 4-значное кодирование и системы кодирования EIA-96.

Резистор

Резистор - это компонент, который используется в электрических цепях для ограничения протекания тока.Сопротивление резистора измеряется в Ом (). Когда ток (I) в один ампер проходит через резистор с падением напряжения (U) в один вольт, сопротивление резистора (R) соответствует одному Ом. Это соотношение представлено законом Ома: R = U I.

SMD-код

Коды на резисторах SMD определяют сопротивление резистора. Существует несколько систем кодирования, определяющих сопротивление резистора: 3-значное, 4-значное и EIA-96. Далее описывается значение каждой системы кодирования.

3-значное число

В системе 3-значного кодирования первые два числа обозначают значащие цифры, а третья цифра обозначает множитель. Множитель указывает, сколько нулей нужно добавить к двум значащим цифрам. Если сопротивление меньше 10 Ом, буква R используется для обозначения положения десятичной точки. Далее показано несколько примеров.

340 = 34

781 = 780

202 = 2000 или 2 К

5R5 = 5.5

4 цифры

4-значная система кодирования очень похожа на 3-значную систему кодирования. В 4-значной системе кодирования первые три цифры указывают значащие цифры, а четвертая цифра указывает множитель. Множитель указывает, сколько нулей нужно добавить к трем значащим цифрам. Если сопротивление меньше 100 Ом, буква R используется для обозначения положения десятичной точки. Далее показано несколько примеров.

9100 = 910

2204 = 2.2 M

0R10 = 0,1

EIA-96

Система кодирования EIA-96 состоит из трех символов. Первые два символа - это цифры, которые соответствуют 3 значащим цифрам сопротивления согласно справочной таблице. Третий символ - это буква, обозначающая коэффициент умножения сопротивления. Далее показано несколько примеров.

40A = 255

12E = 1,3 M

52F = 34 M

Таблица цветовых кодов резистора | Код резистора SMD

Существует множество различных типов резисторов.Чтобы определить или рассчитать значение сопротивления резистора, важно иметь систему маркировки. Цветовой код резистора - это один из способов представления значения сопротивления вместе с допуском.

Цветовой код резистора используется для обозначения значения сопротивления. Стандарты для регистров цветовой кодировки определены в международных стандартах IEC 60062. Этот стандарт описывает цветовую кодировку для резисторов с осевыми выводами и числовой код для резисторов SMD.

Есть несколько полос для определения значения сопротивления.Они даже указывают допуск, надежность и интенсивность отказов. Количество полос варьируется от трех до шести. В случае трехполосного кода первые два указывают значение сопротивления, а третья полоса действует как множитель.

Трехполосный цветовой код резистора

  • Трехполосный цветовой код очень редко используется.
  • Первая полоса слева указывает первую значащую цифру сопротивления.
  • Вторая полоса указывает второе значащее число.
  • Третья полоса указывает множитель.
  • Допуск для трех полосных резисторов обычно составляет 20%.
  • Таблица цветовых кодов, соответствующих трем полосным резисторам, показана ниже.

Цветовой код трехполосного резистора

Например, если цвета на резисторе находятся в следующем порядке: желтый, фиолетовый и красный слева, то сопротивление можно рассчитать как

47 × 102 ± 20%. Это 4,7 кОм ± 20%.

Это означает, что значение сопротивления находится в диапазоне от 3760 Ом до 5640 Ом.

Четырехполосный цветовой код резистора

  • Четырехполосный цветовой код является наиболее распространенным представлением резисторов.
  • Первые две полосы слева используются для обозначения первой и второй значащих цифр сопротивления.
  • Третья полоса используется для указания множителя.
  • Четвертая полоса используется для обозначения допуска.
  • Между третьей и четвертой полосами существует значительный разрыв. Этот пробел помогает определить направление чтения. Таблица цветовых кодов для четырехполосных резисторов показана ниже.
Четырехполосный резистор Код цвета

Например, если цвета на четырехполосном резисторе находятся в следующем порядке: зеленый, черный, красный и желтый, тогда значение сопротивления рассчитывается как 50 * 104 ± 2% = 500 кОм ± 2%.

Пятиполосный резистор Код цвета

У высокоточных резисторов есть дополнительная полоса, которая используется для обозначения третьего значимого значения сопротивления. Остальные полосы обозначают то же, что и цветовой код четырех полос.

  • Первые три полосы используются для обозначения первых трех значимых значений сопротивления.
  • Четвертая и пятая полосы используются для обозначения множителя и допуска соответственно.
  • Есть исключение, когда четвертая полоса - это золото или серебро.В этом случае первые две полосы указывают две значащие цифры сопротивления.
  • Третья полоса используется для обозначения множителя, четвертая полоса используется для допуска, а пятая полоса используется для обозначения температурного коэффициента с единицами измерения ppm / K. Таблица цветовых кодов для пятиполосных резисторов приведена ниже.
Пятиполосный резистор Код цвета

Например, если цвета на пятиполосном резисторе находятся в следующем порядке: красный, синий, черный, оранжевый и серый, тогда значение сопротивления рассчитывается как 260 × 103 ± 0.05 = 260 кОм ± 0,05%.

Шестиполосный резистор Код цвета

  • В случае высокоточных резисторов есть дополнительная полоса для обозначения температурного коэффициента.
  • Остальные полосы такие же, как у пяти полосных резисторов.
  • Чаще всего для шестой полосы используется черный цвет, который соответствует 100 ppm / K.
  • Это означает, что при изменении температуры на 10 0 ° C может произойти изменение значения сопротивления на 0,1%.
  • Обычно шестая полоса представляет собой температурный коэффициент.Но в некоторых случаях это может означать надежность и частоту отказов.

Таблица цветовых кодов для шестиполосных резисторов показана ниже

Шестиполосный резистор Цветовой код

Например, если цвета на шестиполосном резисторе находятся в следующем порядке: оранжевый, зеленый, белый, синий, золотой и черный, тогда рассчитывается сопротивление как 359 × 106 ± 5% 100 ppm / K = 359 MΩ ± 5% 100 ppm / K.

Буквенное обозначение допуска для резисторов

Буквенное обозначение допуска показано ниже

  • B = 0.1%
  • C = 0,25%
  • D = 0,5%
  • F = 1%
  • G = 2%
  • J = 5%
  • K = 10%
  • M = 20%

K и M не следует путать с килограммами и мегаомами.

Код резистора SMD

Существует три типа систем кодирования, используемых для маркировки резисторов SMD. Это

  • Трехзначное кодирование
  • Четырехзначное кодирование
  • Кодирование E96
Трехзначный код

При трехзначном кодировании первые два числа указывают значащее значение сопротивления, а третье число указывает множитель, например 10 если цифра 1, 100, если цифра 2, или 1000, если цифра 3, и так далее.

Трехзначный резистор SMD показан ниже

Некоторые примеры трехзначных кодов:

450 = 45 * 100 = 45 Ом

221 = 22 * ​​101 = 220 Ом

105 = 10 * 105 = 1 МОм

Если сопротивление меньше 10 Ом, то для обозначения положения десятичной точки используется буква R. Например,

3R3 = 3,3 Ом

47R = 47 Ом

Четырехзначный код

Для более точных резисторов на них нанесен четырехзначный код.Расчет аналогичен трехзначному коду. Первые три числа указывают значимое значение сопротивления, а четвертое число указывает множитель.

Резистор SMD с четырехзначной кодировкой показан ниже


Некоторые примеры для этой системы:

4700 = 470 * 100 = 470 Ом

1001 = 100 * 101 = 1 кОм

7992 = 799 * 102 = 79,9 кОм

Для резисторов менее 100 Ом R используется для обозначения положения десятичной точки.

Например,

15R0 = 15,0 Ом

Серия E
Ассоциация электронной промышленности

(EIA) определила стандартную систему предпочтительных значений для резисторов и названа серией E. IEC 60063 - это международный стандарт, который определяет предпочтительные числовые ряды резисторов (а также конденсаторов, катушек индуктивности и стабилитронов). Кодирование основано на значениях допуска, и доступны различные серии E:

  • E3 Допуск 50%
  • Допуск E6 20%
  • Допуск E12 10%
  • E24 Допуск 5%
  • E48 Допуск 2%
  • E96 1% допуск
  • E192 0.Допуски 5, 0,25, 0,1% и выше
  • Кодирование E3 больше не используется, а кодирование E6 используется очень редко.
  • Система кодирования E96 используется для высокоточных резисторов с допуском 1%.

В системе маркировки EIA E96 существует отдельная система кодирования. В этой системе для маркировки используются три цифры. Первые две - это цифры, обозначающие три значащие цифры значения сопротивления. Третья цифра - это буква, обозначающая множитель.

Маркировка EIA E96 на резисторе SMD:

Схема кода EIA 96 для умножителей показана ниже

10 9039 9039 9039 9039 9039
Код Умножитель
Z 0.001
Y или R 0,01
X или S 0,1
A 1
B или H
D 1000
E 10000
F 100000

Схема кодов EIA 96 для значимых значений сопротивления показана ниже

Некоторые примеры системы кодирования EIA равны

92Z = 887 × 0.001 = 0,887 Ом

38C = 243 × 100 = 24,3 кОм

Таблица цветовой кодировки

Полная таблица цветовой кодировки приведена ниже

Таблица цветовой кодировки

Приложение для расчета кодов резисторов SMD

SMD означает устройство для поверхностного монтажа. SMD - это любой электронный компонент, предназначенный для использования с SMT или технологией поверхностного монтажа. SMT был разработан для удовлетворения постоянного стремления производителей печатных плат использовать более мелкие компоненты и быть более быстрыми, эффективными и дешевыми.Это приложение обеспечивает очень простой и эффективный способ расчета кода резистора SMD.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ: -
1. Простой интерфейс.
2. Легкий вес.
3. Включен код резистора SMD E-96.
4. Подчеркнутый код резистора SMD включен.
5. Поддерживает как 3, так и 4 цифры.
КАК УСТАНОВИТЬ:
Перейти в Play Store
Тип
Калькулятор кода резистора SMD
Затем
Поиск
Выберите: Калькулятор кода резистора SMD и установите его на свой мобильный телефон Android или нажмите здесь, чтобы установить это приложение.

Как рассчитать номинал резистора SMD:
Большинство чип-резисторов имеют трех- или четырехзначный код - числовой эквивалент знакомого цветового кода для компонентов со сквозным отверстием. Недавно на прецизионных SMD появилась новая система кодирования (EIA-96).
Трехзначный код
SMD резисторы со стандартным допуском маркируются простым трехзначным кодом. Первые два числа будут указывать значащие цифры, а третье будет множителем, сообщающим вам степень десяти, к которой должны быть умножены две значащие цифры (или сколько нулей нужно добавить).Для сопротивлений менее 10 Ом множитель отсутствует, вместо него используется буква «R» для обозначения положения десятичной точки.
Примеры трехзначного кода:
220 = 22 x 100 (1) = 22 Ом (не 220 Ом!)
471 = 47 x 101 (10) = 470 Ом
102 = 10 x 102 (100) = 1000 Ом или 1 кОм
3R3 = 3,3 Ом
4-значный код
4-значный код используется для маркировки прецизионных резисторов для поверхностного монтажа. Она похожа на предыдущую систему, единственное отличие состоит в количестве значащих цифр: первые три числа сообщают нам значащие цифры, а четвертое будет множителем, показывающим степень десяти, на которую необходимо умножить три значащие цифры. (или сколько нулей добавить).Сопротивления менее 100 Ом обозначаются буквой «R», обозначающей положение десятичной точки.
Примеры 4-значного кода:
4700 = 470 x 100 (1) = 470 Ом (не 4700 Ом!)
2001 = 200 x 101 (10) = 2000 Ом или 2 кОм
1002 = 100 x 102 (100) = 10000 Ом или 10 кОм
15R0 = 15,0 Ом
Для получения дополнительных сведений и установки этого приложения щелкните здесь.

Калькулятор светодиодных резисторов

со светодиодами SMD

О калькуляторе светодиодного резистора со светодиодами SMD

Калькулятор светодиодного резистора

- это решение вашей головной боли!
Может ли светодиодный калькулятор решить ваши проблемы
работа со светодиодами? Конечно..
, это так просто, просто введите информацию и нажмите кнопку «Рассчитать».
да так просто 😜

Устали подбирать резистор для своих светодиодов?
у вас есть светодиоды и вы боитесь их повредить?
вы работаете над хмелевыми проектами и вам нужно использовать светодиоды?
Вам не нравится математика расчета резистора вручную?
У вас есть резистор, и вы не знаете его номинала, или вам нужен резистор, но вы не знаете его цветовой код?
, то вы в нужном месте.

Светодиодный калькулятор резистора

- идеальное решение для вас,
поставляется с огромным набором функций, но при этом сохраняет простоту и удобство использования. Калькулятор резисторов светодиодов
- это инструмент для расчета подходящего последовательного резистора, ограничивающего ток, его номинальной мощности и рассеиваемой мощности светодиодов, резисторов и эффективного тока, проходящего через светодиод. Он рассчитает энергоэффективность токовой цепи и предложит подходящий стандартный резистор с допуском 5% (E24) или 10% (E12) для ваших светодиодов и покажет вам цветовую кодировку этого резистора, чтобы вы могли быстро его выбрать. , но он покажет требуемую номинальную мощность резистора, чтобы вы могли надежно выбрать мощность резистора.
покажет вам схему цепи с рассчитанными значениями действующего тока, напряжения и сопротивления. Он поддерживает режим одного светодиода, режим светодиодов серии
и режим параллельных светодиодов. Он содержит готовый список стандартных светодиодов, просто выберите светодиод из списка, и он автоматически заполнит его значения для вас, чтобы вы могли быстро и идеально выполнить работу
, вы также можете добавить свои собственные светодиоды в список для быстрый и легкий доступ.
LED Calculator также содержит преобразователь цветового кода резистора, который поможет вам получить значение неизвестного резистора, просто используя его цвета, и наоборот.
Вы можете получить цветовую кодировку номинала резистора, который вы хотите, просто введя требуемое значение резистора, и вы получите ближайшее стандартное значение резистора, а также его цветовой код напрямую.
Приложение сообщит вам, является ли введенный вами резистор стандартным или нет, и какой стандартный резистор ближайший из имеющихся.
Он поддерживает 4-полосные резисторы, которые являются наиболее распространенными вариантами.
Не забудьте попробовать привлекательные темы. Яркие цвета и потрясающий внешний вид.

ОСОБЕННОСТИ ВКЛЮЧАЮТ:

- Чистый пользовательский интерфейс
- Выпадающий список со стандартными светодиодами
- Вы можете добавить свои собственные светодиоды
- Вычисляет стандартное и действительное значение резистора
- Полностью регулируемый источник и напряжение и ток светодиода
- Простота использования
- Одиночный светодиод, последовательные светодиоды, режимы параллельных светодиодов
- Автоматическое определение неоптимальной схемы и автоматическая оптимизация Энергоэффективность и потребление
- Дизайн материалов с потрясающими настраиваемыми темами
- Темная тема для использования в ночном режиме
- Схема просмотр с расчетными значениями
- Показать цветовую кодировку резистора
- Предложить мощность резистора
- Рассчитать рассеиваемую мощность резистора
- Рассчитать рассеиваемую мощность светодиодов
- Рассчитать общую рассеиваемую мощность цепи
- Расчет энергоэффективности цепи
- Подробная информация о схеме
- Регулируемый допуск резистора 5% (E24) и 10% (E12)
- Уведомление о недостаточном напряжении
- резистор отсутствует необходимое уведомление
- Преобразователь значения резистора в цветовой код
- Преобразователь цветового кода резистора в значение сопротивления
- Поиск стандартного значения резистора
- Вы можете легко поделиться своими результатами нажатием кнопки
- Вы можете запросить новые функции в любое время изнутри приложение;)
- * NO ADS
* Если вам нравится это приложение или оно полезно, пожалуйста, поддержите, оставив хороший отзыв в магазине игр *

Доступно на:


- Английский
- Арабский
- Испанский
- Португальский
- Русский
- Немецкий
- Французский
- Индонезийский
- Датский
- Итальянский
** Если вам нравится это приложение, вы можете помочь нам перевести приложение на ваш родной язык, используя ссылку на проект ниже:
https: // crydata.oneskyapp.com/collaboration
Мы будем благодарны за вашу помощь.
Спасибо!

Калькулятор светодиодного резистора

со светодиодами SMD в Google Play для США

Описание
 LED Resistor Calculator - решение вашей головной боли!
Может ли светодиодный калькулятор решить ваши проблемы
работает со светодиодами? Конечно..
это так просто, просто введите информацию и нажмите кнопку «Рассчитать».
да так просто


Устали подбирать резистор для своих светодиодов?
у вас есть светодиоды и вы боитесь их повредить?
вы работаете над хмелевыми проектами и вам нужно использовать светодиоды?
Вам не нравится математика расчета резистора вручную?
У вас есть резистор, и вы не знаете его значения, или вам нужен резистор, но вы не знаете его цветовой код?
тогда вы попали в нужное место.Калькулятор светодиодного резистора - идеальное решение для вас,
поставляется с огромным набором функций, но при этом сохраняет простоту и удобство использования.
Калькулятор светодиодного резистора - это инструмент для расчета подходящего последовательного ограничивающего резистора, его номинальной мощности и рассеиваемой мощности светодиодов, резисторов и эффективного тока, проходящего через светодиод. Он рассчитает энергоэффективность токовой цепи и предложит подходящий стандартный резистор с допуском 5% (E24) или 10% (E12) для ваших светодиодов и покажет вам цветовую кодировку этого резистора, чтобы вы могли быстро его выбрать. , но он покажет требуемую номинальную мощность резистора, чтобы вы могли надежно выбрать мощность резистора.Он покажет вам схему цепи с рассчитанными значениями действующего тока, напряжения и сопротивления. Он поддерживает режим одного светодиода,
режим последовательных светодиодов и режим параллельных светодиодов. Он содержит готовый список стандартных светодиодов, просто выберите светодиод из списка, и он автоматически заполнит его значения для вас, чтобы
вы можете выполнить работу быстро и безупречно, вы также можете добавить в список свои собственные светодиоды для быстрого и легкого доступа.
LED Calculator также содержит преобразователь цветового кода резистора, который поможет вам получить значение неизвестного резистора, просто используя его цвета, и наоборот.Вы можете получить цветовой код требуемого номинала резистора, просто введя требуемое значение резистора, и он даст вам ближайшее стандартное значение резистора, а также вы получите его цветовой код напрямую.
Приложение сообщит вам, является ли введенный вами резистор стандартным или нет, и какой стандартный резистор ближайший из имеющихся.
Он поддерживает 4-полосные резисторы, которые являются наиболее распространенными вариантами.
Не забудьте попробовать привлекательные темы. Яркие цвета и потрясающий внешний вид.





ОСОБЕННОСТИ ВКЛЮЧАЮТ:

- Чистый интерфейс - Выпадающий список со стандартными светодиодами - Вы можете добавить свои собственные светодиоды - Рассчитывает резистор стандартного и реального значения - Полностью регулируемый источник и светодиод напряжения и тока - Удобство использования - Одиночный светодиод, последовательные светодиоды, режимы параллельных светодиодов - Автоматическое определение неоптимальной схемы и автоматическая оптимизация эффективности и потребления энергии - Материальный дизайн с потрясающими настраиваемыми темами - Темная тема для использования в ночном режиме - Схематическое изображение с расчетными значениями - Показать цветовую маркировку резистора - Предложите мощность резистора - Рассчитывает рассеиваемую мощность резистора - Рассчитывает рассеиваемую мощность светодиодов - Рассчитывает общую рассеиваемую мощность схемы - Рассчитывает энергоэффективность схемы - Подробная информация о схеме - Регулируемый допуск резистора 5% (E24) и 10% (E12) - Уведомление о недостаточном напряжении - уведомление о необходимости резистора не требуется - Преобразователь значения резистора в цветовой код - Цветовой код резистора в преобразователь значения сопротивления - Стандартный поиск номинала резистора - Вы можете легко поделиться своими результатами одним нажатием кнопки - Вы можете запросить новые функции в любое время из приложения;) - * БЕЗ РЕКЛАМЫ * Если вам нравится это приложение или оно полезно, пожалуйста, поддержите, оставив хороший отзыв в магазине игр *

Доступен в:

- Английский - арабский - Испанский - португальский - Русский - Немецкий - Французский - индонезийский - датский - итальянский ** Если вам нравится это приложение, вы можете помочь нам перевести приложение на ваш родной язык, используя ссылку на проект ниже: https: // crydata.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
