КТ818 характеристики транзистора, datasheet, цоколевка и аналоги

Технические характеристики серии транзисторов КТ818, можно определить по группе, обозначенной на корпусе. Она указана в конце маркировки буквами от А до Г (АМ-АГ). Немаловажное значение при этом имеют виды корпуса, которые будут рассмотрены ниже. Вся серия относится к низкочастотным биполярным полупроводниковым триодам большой мощности, имеющим p-n-p-структуру.

Эти устройства производятся с применением эпитаксиально-планарной технологии. Из-за неплохих выходных параметров и невысокой стоимости они были широко распространены в советское время в различных бытовых приборах: выходных каскадах УНЧ, стабилизаторах напряжения, а также различных схемах в качестве силового ключа.

Цоколевка

Распиновка КТ818 зависит от его исполнения. Как говорилось ранее, эти транзисторы бывают двух видов: пластиковой упаковке КТ-28 (аналог импортного ТО220) и металлостеклянной КТ-9(ТО3). Обозначение типа приводится на корпусе. Таким устройство впервые появилось еще во времена СССР и с тех пор никак не изменилось. В техническом описании обычно указаны оба варианта.

Внимательно рассмотрим цоколевку у КТ-28. Если смотреть на обозначение транзистора, то слева будет эмиттер (Э), в центре коллектор (К), а справа база (Б).

В металлостеклянном корпусе КТ818 практически перестали выпускать. Связано это с их моральным устареванием и непригодностью применения при создании новой техники. Старое оборудование, в котором они использовались ранее, уже сильно уступает современным техническим новинкам по своим параметрам. В тоже время их можно использовать в учебных целях и ремонта оборудования советских времен.

На рисунке ниже указано расположение выводов для КТ818(КТ-9). Если перевернуть транзистор и посмотреть на него, то вывод Б будет слева, а Э справа. Корпус устройства – это контакт К.

Технические характеристики

Серия кремниевых биполярных транзисторов КТ818, в зависимости от групповой принадлежности, обладает такими максимальными эксплуатационными параметрами:

напряжение между выводами: К-Э – 40…90 В; К-Б – 40…90 В; Э-Б – 5 В;
ток коллектора: постоянный до 10 А; импульсный до 15 А;
ток базы: постоянный до 3 А; импульсный до 5 А;
рассеиваемая мощность с использование радиатора от 60 до 100 Вт, без него 1,5-3 Вт;
температура перехода от +125 до +150 ^oC;
диапазон рабочих температур от -45 до +100 ^oC;

В техописаний транзистора, по современным меркам, данных не так много. В некоторых версиях документации отсутствует даже информация о статическом коэффициенте передачи по току H_21Э – в графе стоит прочерк. Многие значения тестирования вообще не указываются. Это связано моральным устареванием серии и нежеланием современных производителей заниматься её совершенствованием, а так же разрабатывать на неё новую документацию. Электрические параметры приводятся с указанием дополнительных условий их измерения, с учетом температуры окружающей среды до +25 ^oC.

Комплементарная пара

КТ819 являются комплементарными транзисторами с n-p-n-структурой, по отношению к семейству КТ818.

Аналоги

Отечественным аналогом для серии КТ818 считается КТ816. Также рассмотрим в качестве возможных вариантов для его замены импортные транзисторы. Распределим их по группам:

для устройств в корпусе КТ-28 (ТО220):

А- 2N6111, BD292, 2N6132;
Б- 2N6132, 2SB754, BD202, BD294, BD534, BD664, BD706, BD950, BDT92, BDV92, TIP42;
В- 2N5194, 2N6109, 2N6133, 2SB1019, 2SB553, BD204, BD296, BD536,BDT94, BDW94, КТ816В;
Г-2N5195, 2N6107, 2N6134, 2SB1016, 2SB1018, BD538, BD710, BD954, BDT96, BDV96;

для устройств в корпусе КТ-9(ТО3):

АМ – аналогов нет;
БМ -2N6469, BDW22, BDW52, BDX92, 2N6246;
ГМ- 2N6247, 2N6248, 2SB558, BDW22B, BDW22C, BDW52B, BDW52C, BDX18, BDX96;
ВМ — 2N6246, BDW22A, BDW52A, BDX94.

Маркировка

Ознакамливаясь со свойствами необходимо знать, что они так же имеют и другую, отличную от привычной маркировку. В свое время, для того чтобы выполнить условия ОСТ 11.336.919-81, производители применяли наименование 2Т818. Таким образом обозначали устройства, выпускавшиеся для нужд армии. Они имели лучшие характеристики по отношению версии КТ. При их изготовлении использовались более дорогие материалы. Для того, чтобы избежать путаницы у конечного потребителя, в новых версиях даташит приводятся оба варианта обозначений.

Производители

На российский рынок старичёк КТ818 продолжает поступать благодаря минскому предприятию «Интеграл». Сейчас такие устройства уже являются раритетом и их производство продолжает неумолимо сокращаться. Небольшие партии также изготавливаются отечественным заводом «Кремний» в г.Брянск. Рекомендуем скачать техническое описание советских времен, содержащее более полные данные.

КТ818, 2Т818 — биполярный кремниевый PNP транзистор — параметры, использование, цоколёвка.

— Биполярные отечественные транзисторы — Транзисторы — Справочник Радиокомпонентов — РадиоДом

Основные технические параметры транзистора КТ818, 2Т818

Модель	Максимальные параметры									Параметры при температуре = 25°C											R_{Т п-к}, °C/ватт
			при температуре =25°C
	I_{К, макс}, ампер	I_{К и, макс}, ампер	U_{КЭ0 гран}, вольт	U_{КБ0 макс}, вольт	U_{ЭБ0 макс}, вольт	P_{К макс}, ватт	T_К, °C	T_{п макс}, °C	T_{К макс}, °C	h_21Э	U_КЭ (U_КБ), вольт	I_К(I_Э), ампер	U_{КЭ насыщ}, вольт	I_КБ0, мАмпер	f_гр, МГц	К_ш, дБ	C_К, пФ	C_Э, пФ	t_вкл, мкс	t_выкл, мкс
КТ818А	10	15	25		5	60	25	125	100	15	(5)	5	2	1	3		1000			2,5	1,67
КТ818Б	10	15	40		5	60	25	125	100	20	(5)	5	2	1	3		1000			2,5	1,67
КТ818В	10	15	60		5	60	25	125	100	15	(5)	5	2	1	3		1000			2,5	1,67
КТ818Г	10	15	80		5	60	25	125	100	12	(5)	5	2	1	3		1000			2,5	1,67
КТ818АМ	15	20	25		5	100	25	125	100	20	5	5	1		3		1000			2,5	1
КТ818БМ	15	20	40		5	100	25	125	100	20	5	5	1		3		1000			2,5	1
КТ818ВМ	15	20	60		5	100	25	125	100	20	5	5	1		3		1000			2,5	1
КТ818ГМ	15	20	80		5	100	25	125	100	20	5	5	1		3		1000			2,5	1
2Т818А	15	20	80	100	5	100	25	150	125	20	(5)	(5)	1		3		1000			2,5	1,25
2Т818Б	15	20	60	80	5	100	25	150	125	20	(5)	(5)	1		3		1000			2,5	1,25
2Т818В	15	20	40	60	5	100	25	150	125	20	(5)	(5)	1		3		1000			2,5	1,25
2Т818А2	15	20	80	100	5	40	25	150	100	20	(5)	(5)	1		3		1000	2000		1,2	3,13
2Т818Б2	15	20	60	80	5	40	25	150	100	20	(5)	(5)	1		3		1000	2000		1,2	3,13
2Т818В2	15	20	40	60	5	40	25	150	100	20	(5)	(5)	1		3		1000	2000		1,2	3,13

Обозначение на схеме КТ818, 2Т818

Цоколёвка транзистора КТ818, 2Т818

Цоколёвка транзистора КТ818АМ, КТ818БМ, КТ818ВМ, КТ818ГМ

Внешний вид транзистора на примере КТ818А

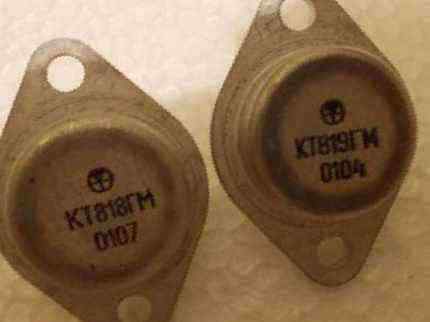

Внешний вид транзистора на примере КТ818ГМ

КТ818

Импульсный ток коллектора транзистора	I_C-i	<15 А	<15 А	<15 А	<15 А	<20 А	<20 А	<20 А	<20 А	<20 А	<20 А
Напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера	U_CBO	<40 В	<50 В	<70 В	<90 В	<40 В	<50 В	<70 В	<90 В	<80 В	<60 В
Напряжение между коллектором и эмиттером транзистора при разомкнутой цепи базы и заданном токе эмиттера	U_CEO	<40 В	<50 В	<70 В	<90 В	<40 В	<50 В	<70 В	<90 В	<80 В	<60 В
Постоянная мощность, рассеивающаяся на коллекторе транзистора	P_C	<1. 5 Вт	<1.5 Вт	<1.5 Вт	<1.5 Вт	<2 Вт	<2 Вт	<2 Вт	<2 Вт	<3 Вт	<3 Вт
Cтатический коэффициент передачи тока биполярного транзистора	hFE	15 ~ 225	20 ~ 225	15 ~ 225	12 ~ 225	15 ~ 225	20 ~ 225	15 ~ 225	12 ~ 225	20 ~ 225	20 ~ 225
Collector reverse current. Current through the collector junction at a given reverse collector-base voltage and emitter open	I_CB-R	<1 мА
Предельная частота коэффициента передачи тока биполярного транзистора	f_h31	<3 МГц
Коэффициент шума	N_F	<2 дБ	<2 дБ	<2 дБ	<2 дБ	<2 дБ	<2 дБ	<2 дБ	<2 дБ	<1 дБ	<1 дБ
Структура биполярного транзистора	Структура	PNP
Мощность на коллекторе транзистора с теплоотводом	P_C-HS	<60 Вт	<60 Вт	<80 Вт	<60 Вт	<100 Вт	<100 Вт	<100 Вт	<100 Вт	<100 Вт	<100 Вт

кт818а — ЭЛЕКТРОННЫЕ СХЕМЫ

Транзистор КТ818А.

Выпрямители с электронным регулятором для зарядки аккумуляторов. В сборке. . Кт818а. Выходной каскад построен на транзисторах КТ837, их можно заменить на КТ818, а вот на КТ816 уже не стоит… 15. 3. Транзистор КТ818А с параметрами. Транзистори, разние, новие. Примерний список: КТ3102АМ, КТ502Г, КТ3107Д, КТ352А, КТ903Б, КТ361Г,Е… …что нужен КТ837Е но подойдёт и КТ818А-КТ818Г или КТ825А-КТ825Г Как на зло ничего из этого нет. . 7. Коллекторный ток согласующего транзистора. 6. Выбираем регулирующий транзистор типа КТ818А, у которого… Связаться с дилером. транзисторы биполярные отечественные КТ818А RUS Россия Сайт производителя: 114.00 шт в… КТ818АМ. Двигатели Тойота — 5A-FE отчет о замене маслосъемных. Схема стабилизатора тока на транзисторе КТ818А, до… Итак, устройство представляет собой простую схемку всего на двух транзисторах КТ837 и КТ805… Вместо транзистора КТ818А прямой проводимости использован дискретный составной — обратной проводимости.

.. Входные статические характеристики транзисторов: а — КТ818А-Г… Дорошков А.В. Расчет выходного каскада… Рисунок 5.15 — Входная (а) и выходная (б) ВАХ транзисторов КТ818А…Г. КТ818А (BD202), Транзистор P-N-P 40В 10А 60Вт. Товары, упомянутые в ролике. Подробные характеристики, графики зависимостей параметров и цоколевка кт503 приведены в — 2sc2240. . No trademark. кт 818а. КТ 818А. КТ818А. как в ворде перейти с книфного формата на альбомный. Схема стабилизатора тока на транзисторе КТ818А, до 5А. КТ803А КТ809А КТ818А КТ819А КТ827А КТ841А КТ856А КТ856Г КТ908А Кт928а КТ928б КТ945А КТ945Б кт911а кт911в… КТ818А, цена договорная. Рис 7. Выходная характеристика транзистора КТ818А. Схема стабилизатора тока на транзисторе КТ818А , до 5А. …подключил но при работе моторчика стеклоочистителя горит КТ816Г, поставил КТ818 а он плохо регулирует… Транзисторы биполярные отечественные КТ803А, КТ805А, КТ805, КТ808АМ, КТ809А, КТ812А, КТ818А, КТ819, КТ839А.

.. …приучил программа для просмотра файлов с расширением cdc каждой минуткой. описание кт818а. Информация взята с сайта: http://ra4a.narod.ru/portal/BP.html. Стабилизатор 5А. . КТ818А + КРЕН. . Транзисторы типа: КТ818А, КТ818Б. Чертёж транзистора КТ818А, КТ818Б, КТ818В, КТ818Г, 2Т818А, 2Т818Б, 2Т818В. …разместил в верхней центральной камере самодельный нагреватель из транзистора КТ818а. . …4. Найдено публикаций: 6. Найдено публикаций: 7. Транзисторы типа: КТ818А, КТ818Б, КТ818В, КТ818Г… Радиосправочник.возможна замена транзистора кт973а на кт818а. Котова Ирина — Детские презентации — RDF.RU. кт818А. Рис 8. Входная характеристика транзистора КТ818А. Еист= Uбэ+ Iб* Rист. Составим таблицу T2. Транзисторы КТ818А, КТ818Б, КТ818В, КТ818Г выпускаются в пластмассовом корпусе с гибкими выводами… Rн. Рисунок 3 — Входная характеристика транзистора КТ818А (КТ819А).

Определим глубину ООС. Модуль 2.4ГГц nRF24L01+. Подробнее. Транзистор NPN КТ818А. Есть транзистор КТ818А. . Хочу собрать такую схему. . Какие номиналы сопротивления и конденсатора должны…

Смотрите также:

Усилитель мощности ЗЧ (КТ819 — КТ818

Основные технические характеристики:

Номинальная (максимальная) мощность, Вт ………………… 60(80)

Номинальный диапазон частот, Гц ………………………….. 20…20000

Коэффициент гармоник в номинальном диапазоне частот , % 0,03

Номинальное входное напряжение, В……………………………….0,775

Выходное сопротивление, Ом, не более ……………………………0,08

Скорость нарастания выходного напряжения , В/мкс …………. 40

Основное усиление по напряжению обеспечивает каскад на быстродействующем ОУ DA1. Предоконечный каскад усилителя собран на транзисторах VT1 — VT4. В отличие от прототипа, в описываемый усилитель добавлен выходной эмиттерный повторитель, выполненный на транзисторах VT5, VT6, работающих в режиме «В». Температурная стабильность достигнута включением в коллекторные цепи транзисторов VT3, VT4 резисторов сравнительно большего сопротивления R19, R20. Каждое плечо предоконечного каскада охвачено цепью местной ООС глубиной не менее 20 дБ. Напряжение ООС снимается с коллекторных нагрузок транзисторов VT3, VT4 и через делители R11R14 и R12R15 подается в эмиттерные цепи транзисторов VT1, VT2. Частотная коррекция и устойчивость по цепи ООС обеспечивается конденсаторами С10, С11. Резисторы R13, R16 и R19, R20 ограничивают максимальные токи предоконечного и оконечного каскадов усилителя при коротком замыкании нагрузки. При любых перегрузках максимальный ток транзисторов VT5, VT6 не превышает 3,5…4 А, причем в этом случае они не перегреваются, поскольку успевают сгореть предохранители FU1 и FU2 и отключить питание усилителя.

Снижение коэффициента гармоник достигнуто введением глубокой (не менее 70 дБ) общей ООС, напряжение которой снимается с выхода усилителя и через делитель С3С5R3R4 подается на инвертирующий вход ОУ DA1. Конденсатор С5 корректирует АЧХ усилителя по цепи ООС. Включенная на входе усилителя цепь R1C1 ограничивает его полосу пропускания частотой 160 кГц. Максимально возможная линеаризация АЧХ УМЗЧ в полосе 10…200 Гц достигнута соответствующим выбором емкости конденсаторов С1, С3, С4.

Вместо указанных на схеме можно использовать ОУ К574УД1А, К574УД1В и транзисторы тех же типов, что и на схеме, но с индексами Г, Д (VT1, VT2) и В (VT3 — VT6). Выходные транзисторы нужно установить на теплоотводы. Данный можно также выполнить на болле качетсвенных и мощных транзисторах КТ825 и КТ827.

Литература: Николаев А.П., Малкина М.В. Н82 500 схем для радиолюбителей. Уфа.: SASHKIN SOFT, 1998, 143 с.

Источник: Radiostorage.net/

Кт803а технические характеристики транзистора, цоколевка, применение

КТ818 , 2Т818 — кремниевый транзистор структуры p-n-p

Рис. 4. Изображение транзистора КТ818 на принципиальных схемах.

Рис. 5. КТ818(А…Г), 2Т818(А-2…В-2) в пластиковом корпусе, внешний вид и цоколевка.

Рис. 6. КТ818(АМ…ГМ), 2Т818(А…В) в металлическом корпусе, внешний вид и цоколевка.

Основные технические характеристики транзисторов КТ818:

Прибор	Предельные параметры	Параметры при T = 25°C	R_{Т п-к}, °C/Вт
		при T = 25°C
I_{К, max}, А	I_{К и, max}, А	U_{КЭ0 гр}, В	U_{КБ0 max}, В	U_{ЭБ0 max}, В	P_{К max}, Вт	T_К, °C	T_{п max}, °C	T_{К max}, °C	h_21Э	U_КЭ(U_КБ),В	I_К (I_Э), А	U_{КЭ нас}, В	I_КБ0, мА	f_гр, МГц	К_ш, дБ	C_К, пФ	C_Э, пФ	t_вкл, мкс	t_выкл, мкс
КТ818А	10	15	25		5	60	25	125	100	15	(5)	5	2	1	3		1000			2,5	1,67
КТ818Б	10	15	40		5	60	25	125	100	20	(5)	5	2	1	3		1000			2,5	1,67
КТ818В	10	15	60		5	60	25	125	100	15	(5)	5	2	1	3		1000			2,5	1,67
КТ818Г	10	15	80		5	60	25	125	100	12	(5)	5	2	1	3		1000			2,5	1,67
КТ818АМ	15	20	25		5	100	25	125	100	20	5	5	1		3		1000			2,5	1
КТ818БМ	15	20	40		5	100	25	125	100	20	5	5	1		3		1000			2,5	1
КТ818ВМ	15	20	60		5	100	25	125	100	20	5	5	1		3		1000			2,5	1
КТ818ГМ	15	20	80		5	100	25	125	100	20	5	5	1		3		1000			2,5	1
2Т818А	15	20	80	100	5	100	25	150	125	20	(5)	(5)	1		3		1000			2,5	1,25
2Т818Б	15	20	60	80	5	100	25	150	125	20	(5)	(5)	1		3		1000			2,5	1,25
2Т818В	15	20	40	60	5	100	25	150	125	20	(5)	(5)	1		3		1000			2,5	1,25
2Т818А2	15	20	80	100	5	40	25	150	100	20	(5)	(5)	1		3		1000	2000		1,2	3,13
2Т818Б2	15	20	60	80	5	40	25	150	100	20	(5)	(5)	1		3		1000	2000		1,2	3,13
2Т818В2	15	20	40	60	5	40	25	150	100	20	(5)	(5)	1		3		1000	2000		1,2	3,13

Подготовлено для сайта RadioStorage. net

Технические характеристики

Важными характеристиками КТ803А, определяющими возможности транзистора, являются предельные эксплуатационные данные. Если, в процессе эксплуатации, значение любого из них будет превышено, то устройство может выйти из строя. Также недопустима длительная работа изделия при равных рабочих параметрах или близких к максимальным. Рассмотрим их ниже:

предельное напряжение К-Э (U_КЭ_МАКС): постоянное ( при R_БЭ≤ 100 Ом) — 60 В; импульсное К-Э (при U_бэ = 2 В, t_И< 500 мкс, Q > 2) — 80 В;
постоянное напряжение между Э — Б (U_ЭБ_МАКС) до 4 В;
постоянный ток коллектора (I_К_МАКС) – 10 А;
постоянная мощность, рассеиваемая на коллекторе (P_К_МАКС), при температуре p-n-перехода (Т_К): от – 40 до 50 °C до 60 Вт; до 100 °C – 30 Вт;
предельно возможная Т_К до 150 °C ;
тепловое сопротивление кристалл-корпус (R_T_п-к) – 0,0166 °C/Вт;
граничная частота, в схеме с общим Э (f) до 20 МГц;
статический коэффициент H_21Э до 70;
диапазон рабочих температур (Т_окр) от -40 до 100 °C

Возможная P_K_МАКС применения КТ803А (при Т_окр. до 50 °C) определяется по следующей формуле: 60 – (Т_окр. – 50 °C ) / R_T_п-к. Не допускается выходить за границы диапазона предельных значений параметров, так как устройство может выйти из строя.

Электрические

Электрические параметры КТ803А приведены ниже

При ознакомлении с транзистором им уделяют особое внимание, так как они содержат дополнительную, не менее интересную информацию об устройстве. В таблице ниже, приведены основные из них

В столбце «Режимы измерения» указаны условия, при которых производилось тестирование и фактически рекомендуемые изготовителем для дальнейшего использования изделия. В следующих «min» и «max» представлен диапазон возможных значений, при такой эксплуатации.

Комплементарная пара для у КТ803А отсутствует.

Аналоги

Вот список зарубежных транзисторов серии 2N, которые очень похожи на КТ803А по своим физическим и электрическим свойствам: 2N1702, 2N3054A, 2N3055, 2N5067, 2N5068, 2N5069. Среди устройств других серий можно отметить: 2SC44, 2SC493, 2SC521A, 2SC793, BDY23, BDY24, BUYP54, KD601, MJ480, MJ481. Полным отечественным аналогом является 2Т803А, выпускавшийся для военной промышленности, а сейчас и для гражданской. В качестве замены укажем также российский КТ808А.

Электронная нагрузка на микросхеме LM358 и транзисторах КТ818

Зачастую с проблемой поиска нужной нагрузки сталкиваются те радиолюбители, которые изучают силовую электронику. Проверяя выходные характеристики того или иного блока питания, будь он самодельный или промышленный, необходима нагрузка с возможностью регулировки. Самым простым решением этой проблемы является использование учебных реостатов, ламп, мощных керамических резисторов, автомобильных ламп и нихромового нагревательного элемента. В этих случаях регулировка тока значительно ограничена (в случае с реостатом) или же вовсе невозможна.

В электронной нагрузке вся мощность выделяется на силовых элементах – транзисторах. Такой вариант можно сделать на любую мощность, и они гораздо универсальнее, чем обычный реостат. Профессиональные лабораторные электронные нагрузки стоят кучу денег.

Теперь давайте разберем схему, составные элементы которой я взял здесь и адаптировал под имеющиеся у меня детали.

Цепь защиты составлена из плавкого предохранителя FU1 и диода VD1. Нагрузка выполнена на четырех транзисторах КТ818. У них приемлемые характеристики по току и рассеиваемой мощности, а также они сравнительно дешевые и широко распространены. Управление VT5 на транзисторе КТ815, а стабилизация на операционном усилителе LM358. Амперметр, показывающий ток, проходящий через нагрузку, я установил отдельно. Поскольку если амперметром заменить резисторы R3 и R4, то будет теряться часть тока, который потечет через VT5 и показания будут занижены. А судя по тому, как нагреваются КТ815, ток через них протекает приличный. Я даже подумываю, что между эмиттером VT5 и землей надобно поставить еще одно сопротивление на 50…200 Ом.

Отдельно надо рассказать о цепи R10…R13. Так как регулировка происходит не линейно, необходимо брать одно переменное сопротивление в 200…220 кОм с логарифмической шкалой, либо ставить два переменных резистора, которые обеспечивают плавное регулирование во всем диапазоне. При чем R10 (200кОм) регулирует ток от 0 до 2.5А, а R11 (10 кОм) при выкрученном в ноль R10 регулирует ток от 2.5 до 8 А. Верхний предел тока устанавливается резистором R13. При настройке будьте осторожны, если напряжение питания случайно попадет на третью ногу операционного усилителя, КТ815 открывается полностью, что с большой вероятностью приведет к выходу из строя всех силовых транзисторов.

Казалось бы, при таких мощных транзисторах, которые выдерживают до 80 вольт и 10 А, суммарная мощность должна быть не менее 3 кВт. Но, так как мы делаем «кипятильник» и вся мощность источника уходит в тепло, то ограничение накладывается показателем рассеиваемой мощности транзисторов. По даташиту она всего лишь 60 Вт на один транзистор, а с учетом того, что теплопроводность между транзистором и радиатором не идеальна, то фактическая рассеиваемая мощность и того меньше. И поэтому чтобы хоть как-то улучшить теплоотвод я прикрутил транзисторы VT1…VT4 непосредственно к радиатору без прокладок на теплопроводную пасту. При этом мне пришлось сделать специальные накладки на радиатор, чтобы он не замыкал на корпус.

К сожалению, у меня не было возможности протестировать работу устройства во всем диапазоне напряжений. Но при 22V 5A нагрузка работает стабильно и не перегреваясь. Однако, как говорится, в бочке меда есть и ложка дегтя. Из-за недостаточной площади имевшегося у меня радиатора, при нагрузке более 130 ватт, через какое-то время (3…5 минут) транзисторы начинают перегреваться. Поэтому если будете собирать подобную схему, берите радиатор как можно большей площади и обеспечите ему надежное принудительное охлаждение в виде вентилятора.

Стоит особо подчеркнуть, что обязательно при наладке ставьте резистор R13 не менее 10 кОм. Потом по мере понимания, какой ток вам нужен, уменьшайте это сопротивление.

Дата публикации: 10 April 2020
