Какие основные параметры имеет транзистор КТ827А. Где используется КТ827А в электронных схемах. Какие преимущества дает применение составного транзистора КТ827А. На что обратить внимание при работе с КТ827А.
Основные характеристики транзистора КТ827А
Транзистор КТ827А представляет собой кремниевый NPN составной транзистор. Его ключевые параметры:
- Структура: NPN составной
- Материал: кремний
- Максимальный ток коллектора: 30 А
- Максимальное напряжение коллектор-эмиттер: 100 В
- Рассеиваемая мощность: 125 Вт

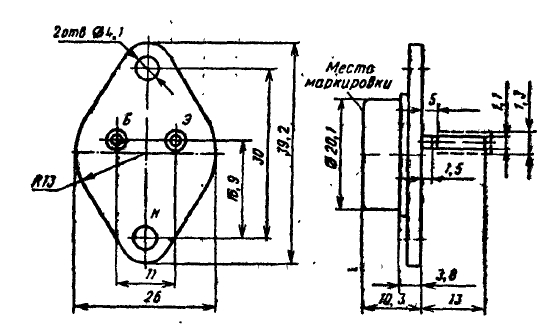

- Корпус: TO-3
Составная структура транзистора обеспечивает высокий коэффициент усиления по току. Это позволяет управлять большими токами нагрузки при относительно небольшом входном токе базы.
Области применения транзистора КТ827А
Благодаря своим характеристикам, КТ827А находит широкое применение в различных электронных устройствах:
- Выходные каскады усилителей мощности звуковой частоты
- Стабилизаторы тока и напряжения
- Импульсные источники питания
- Драйверы управления электродвигателями
- Силовые ключи в промышленной автоматике
Высокая надежность и хорошие тепловые характеристики позволяют использовать КТ827А в ответственных узлах радиоэлектронной аппаратуры.
Преимущества составной структуры КТ827А
Составная структура транзистора КТ827А дает ряд важных преимуществ:
- Высокий коэффициент усиления по току (более 1000)
- Малый входной ток управления
- Хорошая линейность усиления
- Высокая скорость переключения
- Повышенная устойчивость к пробою
Эти особенности позволяют создавать на основе КТ827А эффективные усилительные и ключевые каскады с минимальными искажениями сигнала.
Особенности применения транзистора КТ827А
При работе с КТ827А следует учитывать некоторые нюансы:
- Необходимость эффективного теплоотвода из-за большой рассеиваемой мощности
- Чувствительность к статическому электричеству
- Важность правильного выбора режима по постоянному току
- Учет температурной зависимости параметров
Соблюдение этих рекомендаций обеспечит надежную и долговременную работу устройств на основе КТ827А.
Сравнение КТ827А с аналогами
Как сопоставляются характеристики КТ827А с похожими транзисторами? Рассмотрим основные параметры:
| Параметр | КТ827А | КТ829А | КТ8271А |
|---|---|---|---|
| Структура | NPN составной | NPN | NPN составной |
| Макс. ток коллектора | 30 А | 15 А | 25 А |
| Макс. напряжение К-Э | 100 В | 200 В | 80 В |
| Рассеиваемая мощность | 125 Вт | 100 Вт | 150 Вт |
КТ827А выделяется высоким максимальным током и хорошим балансом между напряжением и мощностью, что делает его универсальным выбором для многих применений.
Схемотехнические решения с использованием КТ827А
Рассмотрим несколько типовых схем применения транзистора КТ827А:
Усилитель мощности звуковой частоты
В данной схеме КТ827А используется в выходном каскаде усилителя класса AB:
- Выходная мощность: до 100 Вт
- Диапазон частот: 20 Гц — 20 кГц
- Коэффициент нелинейных искажений: менее 0.1%
Составная структура КТ827А обеспечивает высокий коэффициент усиления и линейность в широком диапазоне выходных токов.
Стабилизатор напряжения
КТ827А эффективно применяется в мощных стабилизаторах напряжения:
- Выходное напряжение: регулируемое, 5-24 В
- Максимальный ток нагрузки: до 10 А
- Нестабильность выходного напряжения: менее 0.1%
Высокий допустимый ток коллектора КТ827А позволяет обеспечить стабильное напряжение при значительных токах нагрузки.
Особенности монтажа и эксплуатации КТ827А
При работе с транзистором КТ827А важно соблюдать следующие правила:
- Обеспечение надежного теплоотвода. Рекомендуется использовать массивный алюминиевый радиатор площадью не менее 100 см².
- Применение теплопроводящей пасты между корпусом транзистора и радиатором для улучшения теплопередачи.
- Соблюдение мер защиты от статического электричества при монтаже.
- Контроль температуры корпуса транзистора, которая не должна превышать 150°C.
- Правильный выбор режима работы по постоянному току для обеспечения термостабильности.
Соблюдение этих рекомендаций значительно повысит надежность и долговечность устройств на основе КТ827А.
Альтернативные применения КТ827А
Помимо классических схем, транзистор КТ827А может использоваться в нестандартных приложениях:
- Системы управления мощными светодиодами
- Зарядные устройства для аккумуляторов большой емкости
- Преобразователи напряжения в системах альтернативной энергетики
- Драйверы управления электромагнитными клапанами
Универсальность характеристик КТ827А позволяет применять его в широком спектре устройств, где требуется эффективное управление большими токами.
