Транзистор кт903б. КТ903Б: мощный высокочастотный транзистор для радиотехники

Что представляет собой транзистор КТ903Б. Каковы основные параметры и характеристики КТ903Б. Для каких применений подходит данный транзистор. Как правильно использовать КТ903Б в радиосхемах.

Содержание

Общее описание транзистора КТ903Б

КТ903Б — это кремниевый эпитаксиально-планарный n-p-n транзистор, разработанный и производившийся в СССР. Он относится к классу мощных высокочастотных транзисторов и предназначен для использования в радиопередающей аппаратуре.

Основные особенности КТ903Б:

Структура n-p-n
Максимальная рассеиваемая мощность — 30 Вт
Максимальное напряжение коллектор-эмиттер — 60 В
Максимальный ток коллектора — 3 А (в импульсе до 10 А)
Граничная частота коэффициента передачи тока — 120 МГц

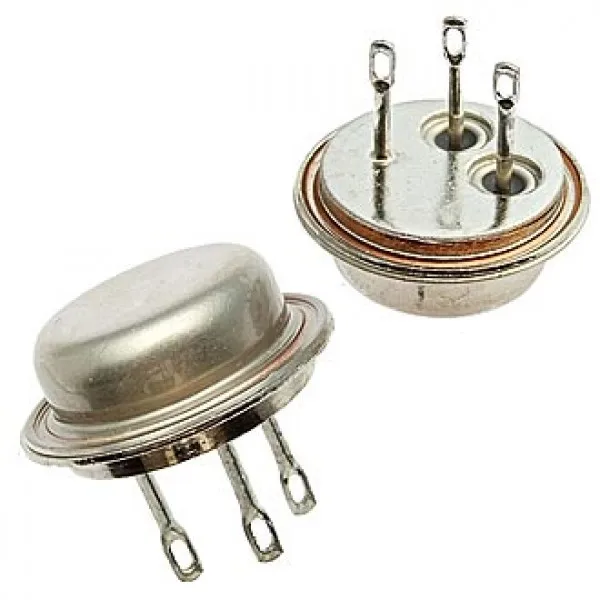

Корпус металлостеклянный

Основные электрические параметры КТ903Б

Рассмотрим подробнее ключевые характеристики транзистора КТ903Б:

Статический коэффициент передачи тока (h21э) — 40-180
Емкость коллекторного перехода — не более 180 пФ

Входное напряжение — не более 2,5 В
Напряжение насыщения коллектор-эмиттер — не более 2 В
Обратный ток коллектора — не более 2 мА

Как видно, КТ903Б обладает довольно высоким коэффициентом усиления по току при значительной допустимой мощности рассеивания. Это позволяет использовать его в мощных каскадах радиопередатчиков.

Области применения транзистора КТ903Б

Благодаря своим характеристикам, КТ903Б нашел широкое применение в следующих областях:

Выходные каскады радиопередатчиков средней мощности
Усилители мощности в радиовещательной аппаратуре
Генераторы высокой частоты
Импульсные схемы с большими токами
Преобразователи напряжения и инверторы

КТ903Б позволяет создавать компактные передающие устройства мощностью до нескольких десятков ватт в диапазоне частот до 100-120 МГц.

Особенности применения КТ903Б в схемах

При использовании КТ903Б в радиотехнических устройствах следует учитывать ряд важных моментов:

Необходимо обеспечить эффективный теплоотвод от корпуса транзистора
Требуется тщательное согласование входных и выходных цепей по импедансу
Рекомендуется применение цепей температурной стабилизации режима
Следует избегать больших перегрузок по току и напряжению
При работе на высоких частотах важно минимизировать паразитные емкости и индуктивности в монтаже

Правильное применение этих рекомендаций позволит реализовать потенциал КТ903Б и создать надежно работающие радиоустройства.

Сравнение КТ903Б с аналогами

КТ903Б имеет ряд отечественных и зарубежных аналогов со схожими характеристиками. Рассмотрим некоторые из них:

КТ904А — отличается немного меньшей мощностью (25 Вт)

КТ920А — имеет более высокое допустимое напряжение (100 В)
2N3553 — американский аналог с близкими параметрами
BLY87A — европейский транзистор схожего класса

При выборе между КТ903Б и аналогами следует учитывать конкретные требования схемы по мощности, частоте, напряжению питания.

Проверка исправности КТ903Б

Для оценки работоспособности транзистора КТ903Б можно выполнить следующие простые тесты:

Измерить сопротивление переходов база-эмиттер и база-коллектор в прямом и обратном направлении
Проверить коэффициент усиления по току с помощью простого измерительного стенда
Оценить напряжение насыщения коллектор-эмиттер при заданном токе базы
Измерить остаточный ток коллектора при отсутствии тока базы

Эти тесты позволят выявить основные неисправности транзистора и оценить его пригодность к дальнейшему использованию.

Заключение

Транзистор КТ903Б, несмотря на свой почтенный возраст, остается востребованным компонентом для создания радиопередающей аппаратуры средней мощности. Его характеристики позволяют эффективно применять его в диапазоне частот до 100-120 МГц при выходной мощности до нескольких десятков ватт. При правильном применении КТ903Б обеспечивает надежную работу и хорошие параметры усиления сигналов.
