Что такое ЭБУ Итэлма и как он работает. Как защитить ЭБУ от попадания воды. Какие существуют способы диагностики автомобиля через OBD2 разъем. Какие модели автомобилей поддерживают диагностику через ELM327 адаптер.
Что такое ЭБУ Итэлма и его основные функции
ЭБУ (электронный блок управления) Итэлма — это контроллер, разработанный российской компанией НПП «ИТЭЛМА» для управления двигателем и другими системами автомобиля. Основные функции ЭБУ Итэлма:
- Управление впрыском топлива и зажиганием
- Контроль работы системы охлаждения двигателя
- Управление холостым ходом
- Диагностика неисправностей
- Обеспечение взаимодействия различных электронных систем автомобиля
ЭБУ Итэлма устанавливается на многие модели автомобилей LADA, в том числе Гранта, Калина, Приора. Он обрабатывает сигналы от различных датчиков и управляет исполнительными механизмами для обеспечения оптимальной работы двигателя.
Проблема попадания воды в ЭБУ и способы защиты
Одной из серьезных проблем для ЭБУ является возможность попадания в него воды. Это может привести к коротким замыканиям и выходу блока из строя. Почему вода попадает в ЭБУ?
- Неисправность системы отвода воды с лобового стекла
- Преодоление глубоких луж
- Протечка радиатора отопителя салона
Особенно актуальна эта проблема для внедорожников, которые часто эксплуатируются в сложных условиях. Как защитить ЭБУ от попадания воды?
Перенос ЭБУ в более защищенное место
Один из способов — перенести блок управления выше, например, за приборную панель. Однако это потребует удлинения проводки и не всегда возможно из-за ограниченного пространства.
Герметизация корпуса ЭБУ
Более эффективный метод — герметизация самого блока управления. Для этого можно использовать специальные влагозащитные покрытия или заливку внутреннего пространства ЭБУ эпоксидной смолой. Это предотвращает попадание влаги на электронные компоненты.
Диагностика автомобиля через OBD2 разъем
Современные автомобили оснащаются диагностическим разъемом OBD2, через который можно считывать различные параметры работы систем и диагностические коды неисправностей. Какие возможности дает диагностика через OBD2?
- Считывание текущих параметров работы двигателя в реальном времени
- Просмотр и сброс кодов неисправностей
- Проверка работы различных датчиков и исполнительных механизмов
- Адаптация и программирование электронных блоков управления
Для подключения к диагностическому разъему используются специальные адаптеры, например, популярный ELM327. Он позволяет подключаться к автомобилю с помощью смартфона или ноутбука.
Приложения для диагностики автомобиля через ELM327
Существует множество приложений для диагностики автомобиля с помощью адаптера ELM327. Одно из популярных — CarBit ELM327 OBD2. Какие возможности оно предоставляет?
- Отображение параметров работы двигателя в виде графиков
- Считывание и сброс кодов неисправностей
- Поддержка специальных параметров для разных марок автомобилей
- Сохранение и просмотр истории диагностических данных
- Настройка уведомлений при выходе параметров за заданные пределы
Приложение поддерживает работу с адаптерами ELM327 по Bluetooth и Wi-Fi. Оно совместимо с большинством современных автомобилей, оснащенных системой OBD2.
Поддерживаемые модели автомобилей для диагностики через ELM327
Диагностика через адаптер ELM327 доступна для большинства современных автомобилей. Какие марки и модели поддерживаются?
- Американские автомобили с 1996 года выпуска
- Европейские бензиновые автомобили с 2001 года, дизельные с 2003 года
- Японские автомобили примерно с 2000 года
- Большинство российских автомобилей LADA последних лет выпуска
Приложение CarBit ELM327 OBD2 поддерживает работу со специальными параметрами для многих популярных марок, включая BMW, Chevrolet, Ford, Honda, Hyundai, Kia, Mazda, Mitsubishi, Nissan, Opel, Renault, Toyota, Volkswagen и другие.
Особенности диагностики автомобилей LADA через ELM327
Для автомобилей LADA через адаптер ELM327 доступны следующие возможности диагностики:
- Считывание параметров работы двигателя с ЭБУ Январь 7.2
- Диагностика блоков управления Ителма ВС5.1, М73, М74
- Работа с автоматической и роботизированной трансмиссией
- Поддержка специальных параметров для Весты и Ларгуса
Это позволяет владельцам автомобилей LADA самостоятельно проводить базовую диагностику и отслеживать параметры работы различных систем. Однако для более глубокой диагностики может потребоваться специализированное оборудование.
Преимущества и недостатки самостоятельной диагностики автомобиля
Самостоятельная диагностика автомобиля с помощью адаптера ELM327 имеет ряд преимуществ:
- Возможность быстро узнать причину загоревшейся лампы Check Engine
- Экономия на посещении автосервиса для простой диагностики
- Контроль параметров работы двигателя в режиме реального времени
- Возможность сбросить коды ошибок после устранения неисправности
Однако у такого подхода есть и недостатки:
- Ограниченные возможности по сравнению со специализированным оборудованием
- Необходимость разбираться в значениях параметров и кодах ошибок
- Риск неправильной интерпретации данных без должного опыта
- Невозможность провести некоторые виды адаптации и программирования
Поэтому самостоятельная диагностика через OBD2 разъем подходит для базового контроля состояния автомобиля, но не заменяет полностью профессиональную диагностику в автосервисе.
Эбу ителма в Кирове: 45-товаров: бесплатная доставка [перейти]
Партнерская программаПомощь
Киров
Каталог
Каталог Товаров
Одежда и обувь
Одежда и обувь
Стройматериалы
Стройматериалы
Текстиль и кожа
Текстиль и кожа
Здоровье и красота
Здоровье и красота
Детские товары
Детские товары
Электротехника
Электротехника
Продукты и напитки
Продукты и напитки
Дом и сад
Дом и сад
Сельское хозяйство
Сельское хозяйство
Мебель и интерьер
Мебель и интерьер
Торговля и склад
Торговля и склад
Все категории
ВходИзбранное
10 790
Контроллер ЭБУ Январь 7.
2 21124-1411020-32 (1.6L) «Итэлма» DP Производитель: НПП ИТЭЛМА
ПОДРОБНЕЕЕще цены и похожие товары
10 190
Контроллер ЭБУ Январь 7.2 21114-1411020-32 (Итэлма) с программой DM53, DO 54, DO 57 Тип: контроллер
ПОДРОБНЕЕЕще цены и похожие товары
10 761
Контроллер ЭБУ январь 7.2 21067-1411020-12 (итэлма). Производитель: НПП ИТЭЛМА
ПОДРОБНЕЕЕще цены и похожие товары
10 790
Контроллер ЭБУ Январь 7.2 21067-1411020-22 (Итэлма) Производитель: НПП ИТЭЛМА
ПОДРОБНЕЕЕще цены и похожие товары
11 700
Контроллер ЭБУ 21127-1411020-90 Итэлма Лада Калина-2, Гранта, Приора АКПП Тип: блок управления,
ПОДРОБНЕЕЕще цены и похожие товары
10 790
Контроллер ЭБУ Итэлма 21127-1411020-39 Тип: контроллер
ПОДРОБНЕЕЕще цены и похожие товары
11 700
Контроллер ЭБУ 21127-1411020-90 Итэлма Лада Калина-2, Гранта, Приора АКПП Тип: блок управления,
ПОДРОБНЕЕЕще цены и похожие товары
13 090
Контроллер ЭБУ Январь 7.
2 21114-1411020-32 (1.6L) «Итэлма» Производитель: НПП ИТЭЛМА
ПОДРОБНЕЕЕще цены и похожие товары
16 490
Контроллер ЭБУ Итэлма 21127-1411020-62 Производитель: НПП ИТЭЛМА
ПОДРОБНЕЕЕще цены и похожие товары
Контроллер ЭБУ Январь 7.3 21126-1411020-12 (1.6L) Итэлма Тип: блок управления, Производитель:
ПОДРОБНЕЕЕще цены и похожие товары
Контроллер ЭБУ Январь 7.2 21067-1411020-22 Итэлма Тип: блок управления, Производитель: НПП ИТЭЛМА,
ПОДРОБНЕЕЕще цены и похожие товары
Контроллер ЭБУ Итэлма 21127-1411020-58 Производитель: НПП ИТЭЛМА
ПОДРОБНЕЕЕще цены и похожие товары
Контроллер ЭБУ Январь 21126-1411020-42 Итэлма Тип: блок управления, Производитель: НПП ИТЭЛМА, Тип
ПОДРОБНЕЕЕще цены и похожие товары
Контроллер ЭБУ Итэлма 21127-1411020-08 Производитель: Без бренда
ПОДРОБНЕЕЕще цены и похожие товары
10 790
Контроллер ЭБУ Январь 7.
2 21126-1411020-12 (Итэлма) Производитель: НПП ИТЭЛМА
ПОДРОБНЕЕЕще цены и похожие товары
10 790
Контроллер ЭБУ Январь 7.3 21067-1411020-22 (Евро-3) «Итэлма» Производитель: НПП ИТЭЛМА
ПОДРОБНЕЕЕще цены и похожие товары
10 990
Контроллер ЭБУ Итэлма 21127-1411020-39 для Лада Калина 2, Гранта, Приора с двигателем ВАЗ 21127 МКПП
ПОДРОБНЕЕЕще цены и похожие товары
Контроллер ЭБУ Январь 7.2 21114-1411020-32 (Итэлма) с программой DM53, DO 54, DO 57 (программируемый) для ВАЗ 2110
ПОДРОБНЕЕЕще цены и похожие товары
Контроллер ЭБУ Итэлма 21126-1411020-07 под электронную педаль газа Производитель: НПП ИТЭЛМА
ПОДРОБНЕЕЕще цены и похожие товары
Контроллер ЭБУ Январь 21126-1411020-42 Итэлма Тип: блок управления, Производитель: НПП ИТЭЛМА, Тип
ПОДРОБНЕЕЕще цены и похожие товары
Контроллер ЭБУ Январь 7.
2 21230-1411020-92 (Итэлма) Производитель: НПП ИТЭЛМА
ПОДРОБНЕЕЕще цены и похожие товары
15 574
Контроллер ЭБУ итэлма 11186-1411020-42 Производитель: НПП ИТЭЛМА
ПОДРОБНЕЕЕще цены и похожие товары
Контроллер ЭБУ 11186-1411020-42 Итэлма Тип: блок управления, Производитель: НПП ИТЭЛМА, Тип
ПОДРОБНЕЕЕще цены и похожие товары
13 790
Контроллер ЭБУ 21126-1411020-07 Итэлма на Лада Гранта с МКПП Производитель: НПП ИТЭЛМА
ПОДРОБНЕЕЕще цены и похожие товары

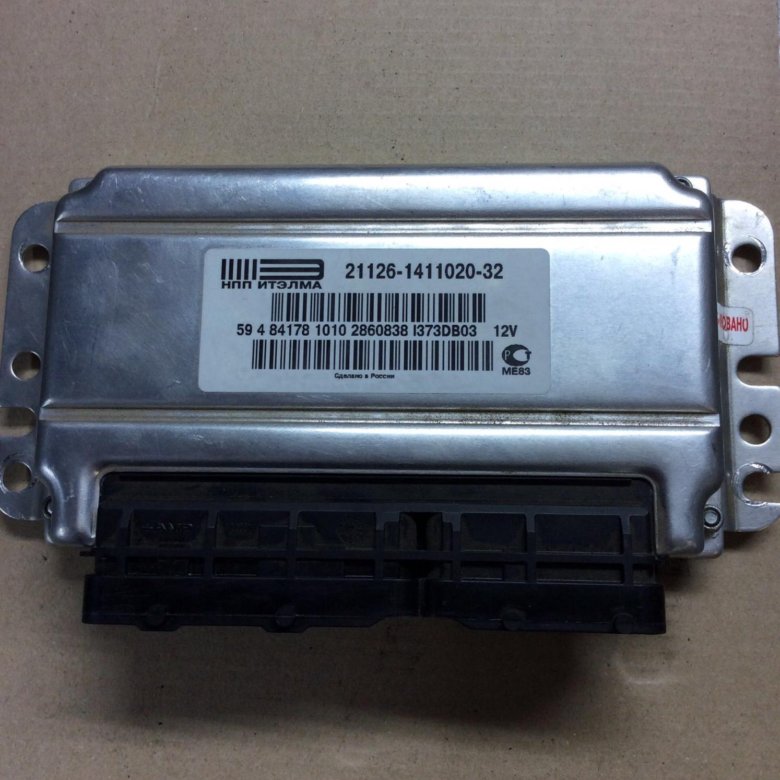

Контроллер ЭБУ январь 21126-1411020-32 (итэлма). М73 Производитель: НПП ИТЭЛМА
ПОДРОБНЕЕЕще цены и похожие товары
31 531
Контроллер ЭБУ Январь 7.4 11183-1411020-52 «Итэлма» Е-ГАЗ Производитель: НПП ИТЭЛМА, Марка
ПОДРОБНЕЕЕще цены и похожие товары
12 490
Контроллер ЭБУ Январь 7.
2 11183-1411020-22 (Итэлма) Тип: привод, Производитель: НПП ИТЭЛМА
ПОДРОБНЕЕЕще цены и похожие товары
16 490
Контроллер ЭБУ Итэлма 21127-1411020-12 на Лада Приора, Приора 2 ,1.6, 16V Производитель: НПП ИТЭЛМА
ПОДРОБНЕЕЕще цены и похожие товары
2 страница из 7
Эбу ителма
ЭБУ защиты от воды
Возможность попадания воды в ЭБУ — недостаток любого инжекторного автомобиля, особенно внедорожника.

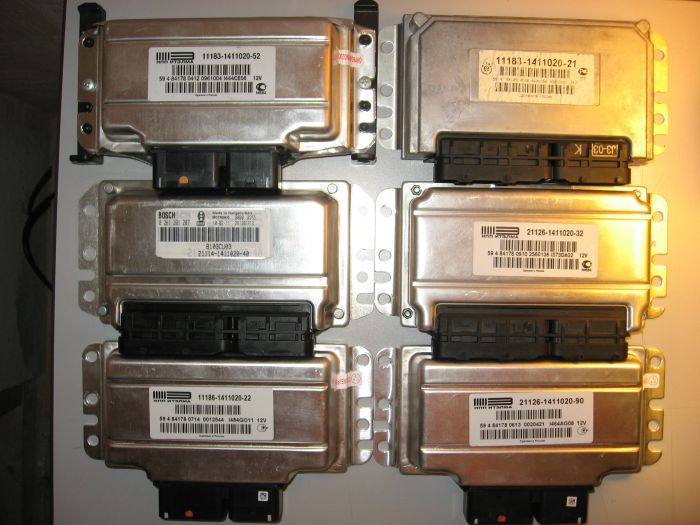

Блоки управления двигателем BOSH и ИТЭЛМА, которые используются сейчас (2020 г.) в автомобилях Лада Нива и Лада 4х4, являются чрезвычайно вода уязвимый. Нескольких капель воды, попавших на стыки корпуса модуля или в его разъем, может быть достаточно, чтобы он вышел из строя. Такая ситуация может возникнуть, если забился водоотвод лобового стекла, или если вода попала в салон автомобиля при преодолении глубокой лужи.
ЭБУ расположен в салоне внизу слева у ног водителя в «классической» Лада Нива (Lada 4×4) и справа внизу относительно рулевой колонки у ног переднего пассажира в Ниве-Шевроле.
Каждая локация низка в купе,
под ветровым стеклом, и туда может легко попасть вода любого происхождения.
Если оставить на минуту в стороне техническое обслуживание автомобилей Нива, то гораздо хуже обстоит дело с Ладой Калиной пассажир машина. ЭБУ Лада Калина расположен непосредственно под радиатором отопителя и выходит из строя при его течи. Как рано или поздно обогреватель обязательно потечет, ЭБУ под замену обязательно, вариант продать машину до того как это случится. Владелец совершенно нового Лада Калина, если повезет, у него есть примерно десять лет, чтобы это сделать.
Если влага попадает внутрь модуля управления в очень малых количествах, может быть промежуток времени, когда
модуль можно было бы пощадить. Если время от времени загорается индикатор проверки двигателя, а диагностика показывает какие-то не относящиеся к делу ошибки, это может указывать на
что ЭБУ промокает внутри. В общем, множественные непонятные диагностические ошибки могут свидетельствовать о неисправности ЭБУ.
Известные решения проблемы повреждения ECU водой в Интернете
1. Переместите ЭБУ в более высокое и безопасное с точки зрения утечки место. Решение в принципе неплохое, но места сзади не много верх приборной панели. Кроме того, необходимо удлинение жгута ECU.
2. Заворачивать ЭБУ в полиэтиленовые пакеты — определенно плохая идея. Практически невозможно правильно запечатать пакеты, и есть вероятность конденсация влаги внутри.
Водонепроницаемые модули ECU 1990-х годов
В далеких 1990-х годах прошлого века благодаря усилиям лиц, приобретавших автомобили за границей с намерением перепродать в нашей стране. и у других автодилеров появилось огромное количество (сильно) подержанных импортных автомобилей, особенно американского производства. Эти автомобили предназначались для большая часть уже с системами впрыска и соответственно оснащена ЭБУ.
О каких блоках управления речь шла? Следует отметить, что они обычно располагались под капотом,
подвержен пыли и воде с дороги.
Их печатные платы с электронными компонентами были заклеены какой-то смолой. Заполнение смолой
защищали от влаги и, таким образом, предотвращали выход из строя модулей управления двигателем.
Попытка гуглить или «яндекс» по этому поводу такие контроллеры не удалась, кажется их никогда и не было. Теперь, очевидно, весь мир автомобили с водопроницаемыми ЭБУ.
Наш эксперимент
Мы решили поставить описанный ниже эксперимент по возможности защиты ЭБУ от воды путем средства покрытия платы ЭБУ эпоксидной смолой. Именно для этой цели указанная смола используется в радиотехнической промышленности.
Мы постарались заполнить смолой все пустое пространство внутри корпуса модуля контроллера, а не только герметизацию электронных компонентов на печатной плате. но не оставляя пустых полостей внутри корпуса, чтобы вода также не могла скапливаться.
Попытка эксперимента была проведена на легковом автомобиле Lada Kalina, мозги которого попали в утечку охлаждающей жидкости
из-за неисправного радиатора отопителя в апреле 2020 года.
Для решения этой проблемы был приобретен новый модуль, а затем залит эпоксидной смолой, как
описано ниже, перед заменой.
Эксперимент еще не завершен, т.к. мы намеренно не поливали водой исправный ЭБУ после он был установлен в машине. На сегодняшний день, сентябрь 2020 года, модуль управления все еще работает, и можно сделать следующие выводы:
1. При заливке ЭБУ смолой повреждений электронных компонентов не произошло.
2. В жаркий летний период никакие деформации платы не приводили к выходу из строя ЭБУ.
Ждём прихода зимы, когда низкие температуры тоже могут привести к определённым поломки печатная плата. Мы обращаем внимание на эти вопросы, поскольку на них указали эксперты, с которыми мы предварительно консультировались. Автомобиль Калина эксплуатируется практически каждый день.
Мы планируем опубликовать то, что произойдет дальше, на этой странице.
Как заливали ЭБУ эпоксидной смолой
Мы не несем никакой ответственности за любые повреждения ЭБУ, которые могут произойти в процессе эксплуатации. действия, описанные ниже. Данная статья написана исключительно в рекламно-информационных целях. Как выглядит ЭБУ с полимерным покрытием в итоге (корпус снят) показано на рис. 2.
1. Снимите верхнюю половину корпуса (отверните четыре винта или гайки в углах корпуса). Вид печатной платы с заклепкой в центре, показанной на рис. 3.
2. Высверлите центральную заклепку, которая крепит печатную плату к нижнему корпусу (рис. 4). Отдельный нижний кожух от борта.
3. Снимите диэлектрическую пленку с нижней части корпуса (рис. 5).
4. Нанесите тонкий слой смазки на внутреннюю поверхность обеих частей корпуса, чтобы предотвратить прилипание
затвердевшая смола, поэтому при необходимости можно будет разобрать ЭБУ позже.
5. Просверлить отверстие в неиспользуемом участке разъема ЭБУ диаметром примерно 10 мм для смолы. заполнить (рис. 6). Меньшее отверстие видно на рис. 6 был просверлен для выхода воздуха и не нужен. Отверстие с задней подсветкой уже заполнено смолой (запечатано). хорошо виден после завершения заполнения и отверждения смолы (рис. 7).
6. Нанесите силиконовый герметик RTV на верхнюю и нижнюю кромки печатной платы, чтобы убедиться, что утечка жидкой смолы через стык корпуса в процессе заполнения смолой (рис. 8).
7. Соберите блок ЭБУ — на всякий случай верните диэлектрическую пленку между нижним корпусом и печатной платы, последнюю вставить между половинками корпуса и вкрутить четыре резьбовых соединения по углам ЭБУ. Проверить качество уплотнения шва.
8. Расположите ЭБУ в сборе вертикально (разъем сверху), вставьте воронку по размеру отверстия и
в просверленное отверстие залить смешанные согласно инструкции поставщика компоненты эпоксидной смолы, пока она не начнет вытекать из
зазор между корпусом ЭБУ и его разъемом (рис.
10). Во время отверждения смолы возможно сильное выделение тепла из-за
экзотермическая реакция. Возможно, это небезопасно, тем не менее, при серьезном повышении температуры корпуса контроллера мы начали
охладить под струей холодной воды.
Что не сделано
Для полного устранения проблемы с водозащитой ЭБУ необходимо загерметизировать его разъем. Тем не менее, обеспечение водонепроницаемости печатной платы, как описано выше, может решить основную часть проблемы.
После замены ЭБУ необходимо перепрограммировать встроенную противоугонную систему автомобиля если он был включен.
CarBit ELM327 OBD2 3.5.0 Скачать бесплатно
Издатель Описание
Приложение для диагностики автомобиля позволяет отображать данные с различных электронных блоков автомобиля с помощью адаптера ELM327 OBDII, отображать графики в режиме реального времени, а также сохранять их и просматривать позже, показывает и сбрасывает коды неисправностей двигателя/DTC коды неисправностей.
Можно настроить минимальное/максимальное значение для каждого датчика/ФИД, при выходе которого будет срабатывать «тревога».
Поддерживает адаптеры Bluetooth ELM327 и Wi-Fi ELM327 OBD.
Лучше использовать адаптеры V1.5 , к V2.1 много нареканий на некорректную работу.
Внимание!
Чипы ELM327 работают только с автомобилями с поддержкой OBD2:
Автомобили производства США с 1996г.,
В странах Европы с 2001г. (бензиновые автомобили) и с 2003г. (дизели),
В Японии, с ~2000г.
Кроме стандартных параметров OBDII поддерживаются специальные, для разных марок автомобилей
теперь доступны следующие опции:
BMW — (Diesel, E91+AT)
BYD — (MT20U, ABS)
CHERY — (MT20U, MT20U2, ACTECOME797)
CHRYSLER/DODGE — — — — — . — (C4, C5, Sagem2000, CAN/AT6, EDC16C3, MEV17.4.2)
Daewoo — (SiriusD42)
Fiat — (IAW49F, IAW5SF)
Ford — (ECU, PWM/AT, PWM/ABS, CAN/ ДИЗЕЛЬ, CAN/AT, CAN/TPMS, CAN/ABS )
Geely — (MT20U, MT20U2, M797)
GM/Chevrolet/Pontiac — (ECU, AT, ABS, SiriusD42)
GreatWall — (MT20U2, EOBD, CAN/4D20)
Honda — (Fit, Accord, CRV/DIESEL, Insight)
Jeep — (ECU, DIESEL, AT, TPMS)
KIA, Hyundai — ~15 PID для каждой модели( Температура ATF,
Обнаружен стук и т.
д.)
Land Rover — (RANGE/3.6L, DISC4/3.0L, DISC3/TD6, FL2/TD4)
Lifan — (MT20U, MT20U2, ActecoME797, ME1788, ABS)
Mazda — ( ECU, AT, ABS, CAN/TPMS, CAN/SWA)
Mercedes — (W203/CDI, W169/CVT, W168)
Mitsubishi — (CAN/ECU, CAN/CVT, CAN/SS4II, CAN/AWC, MUT/ БД, МУТ/ГДИ)
(Еще раз, Mitsubishi до ~2000 (2000 50/50) не поддерживает OBD, поэтому
не может работать с ELM327)
Nissan — (CAN/ECU, CAN/CVT, CAN/AWD, CAN/METER, CONSULT2)
Opel — (ECU, AT, ABS, X18XE, Z16XE, Y17DT, CDTI1.6L, CDTI1.3L)
Peugeot — (MEV17.4.2, EDC16C3, ME744, AL4/CAN, AL4/KWP)
Renault — (CAN/ ЭБУ, CAN/DIESEL, KWP/DIESEL, Sagem2000, KWP/EMS3132)
Skoda — (CAN UDS TSI/TFSI)
SsangYong — (KWP/ECU, KWP/AT5, D20DT, CAN/D20DTF, CAN/DSI6)
Subaru — (ЭБУ, ЭБУ/ДИЗЕЛЬ, SSM2, SSM2/ДИЗЕЛЬ, SSM2/AT, KWP/ABS)
Suzuki — (CAN/ECU, KWP/ECU)
Toyota — (CAN/ECU, KWP/ECU, Prius10,Prius20,Prius30/Alpha,Prius30/AC)
VAG — (TDI/2.5L, CAN UDS TSI/TFSI )
Volvo — (D5/P3)

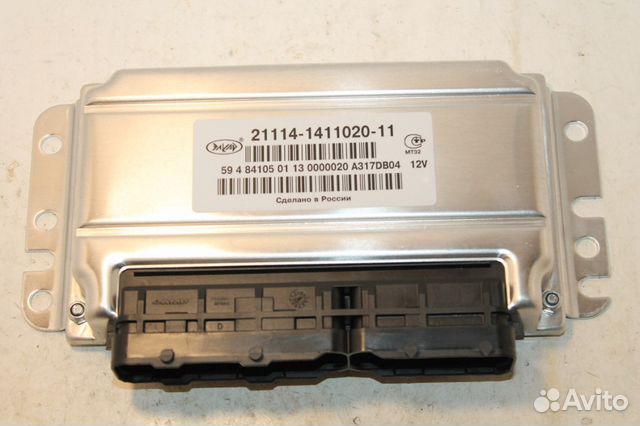

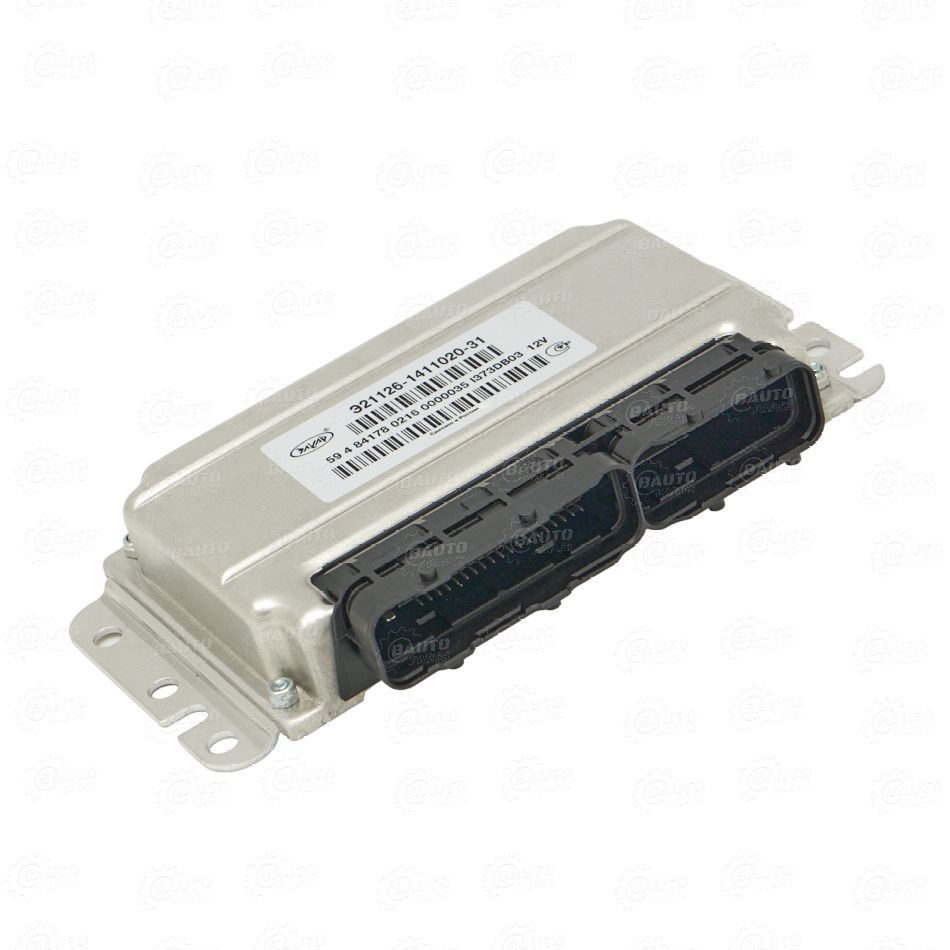

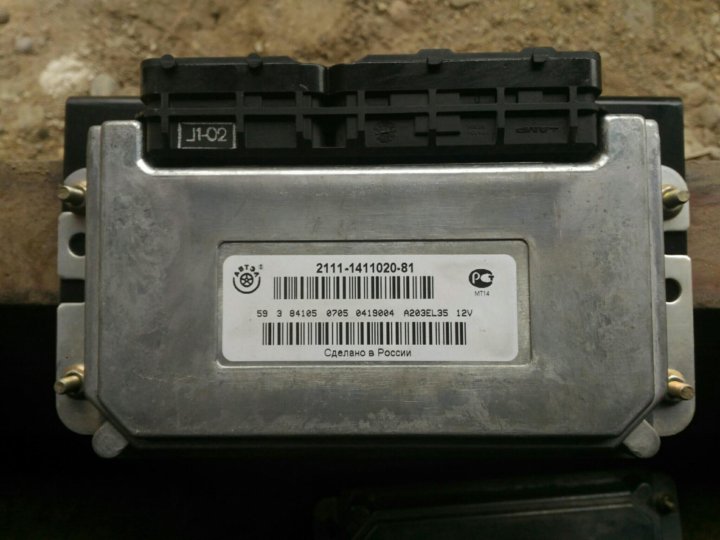

ВАЗ — (Январь 7.

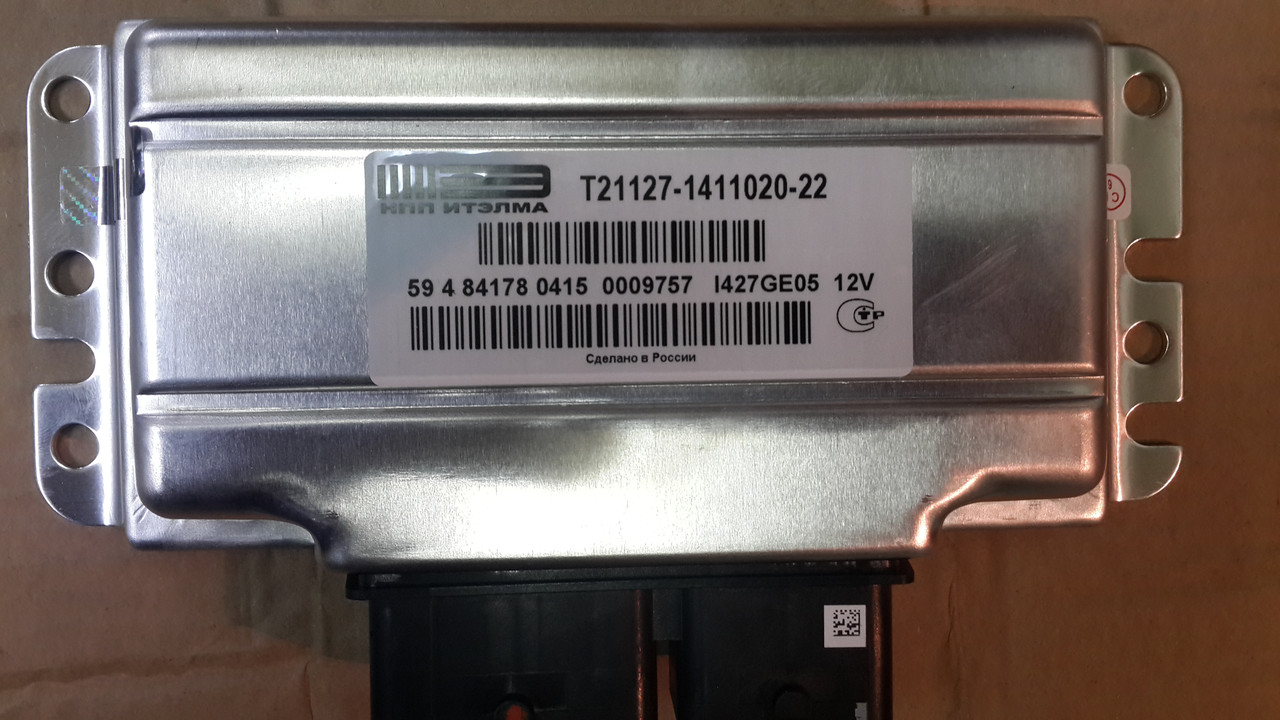

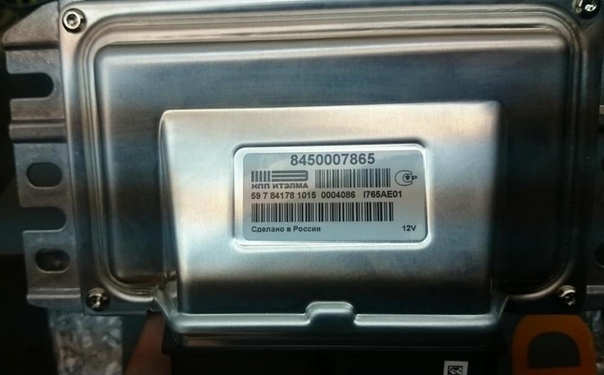

2, Ителма ВС5.1 R83, Ителма М73, Ителма М74
KWP/CAN, AT/JATCO, АМТ/ZF, Веста/Ларгус К4М,х5М)
ГАЗ — (МИКАС10.3/11.3, МИКАС11/Е2)
ЗАЗ — (МИКАС10.3/11.3, МР140)
УАЗ — (МИКАС10.3/11.3, МИКАС11/Е2, M86CAN)
Список моделей и параметров будет обновлено…
Не все PID из списка для определенной марки автомобиля могут поддерживаться вашим автомобилем, для удобства вы можете выбрать типы необходимых PID в «Настройки/Типы PID»
Для определенных марок автомобилей (на данный момент некоторые модели Mitsubishi), есть возможность управления различными системами (включение вентилятора охлаждения, бензонасоса и т.д.)
Для считывания параметров MUT и управления исполнительными механизмами на моделях Mitsubishi с CAN-шина (Montero/Pajero IV, Outlander 2 и т.д.) нужно создать профиль с протоколом ISO 9141-2, а в остальных профилях (для чтения CAN-параметров) оставить протокол ISO 15765-4 CAN (11bit 500K) или автоматически.
Не все модели Mitsubishi CAN-bus поддерживают ISO 9подключение 141-2.
Так что широкие возможности для создания собственных параметров.
О CarBit ELM327 OBD2
CarBit ELM327 OBD2 — бесплатное приложение для Android, опубликованное в списке приложений Recreation, входящем в состав Home & Hobby.
Компания-разработчик CarBit ELM327 OBD2 — MDA VRP. Последняя версия, выпущенная разработчиком, — 3.5.0.
Чтобы установить CarBit ELM327 OBD2 на Android-устройство, просто нажмите зеленую кнопку «Продолжить в приложении» выше, чтобы начать процесс установки. Приложение размещено на нашем сайте с 02 марта 2022 г. и было загружено 0 раз. Мы уже проверили, безопасна ли ссылка для загрузки, однако для вашей собственной безопасности мы рекомендуем вам проверить загруженное приложение антивирусом. Ваш антивирус может обнаружить CarBit ELM327 OBD2 как вредоносное ПО, если ссылка для скачивания на com.mda.carbit не работает.
Как установить CarBit ELM327 OBD2 на Android-устройство:
- Нажмите кнопку «Продолжить в приложении» на нашем веб-сайте.
