Транзистор tip127. TIP127: полный обзор PNP-транзистора Дарлингтона — характеристики, применение, аналоги

Что такое TIP127 и где он используется. Какие у него основные параметры и характеристики. Как правильно подключать TIP127 в схеме. Какие есть аналоги и замены TIP127.

Что такое транзистор TIP127 и его основные особенности

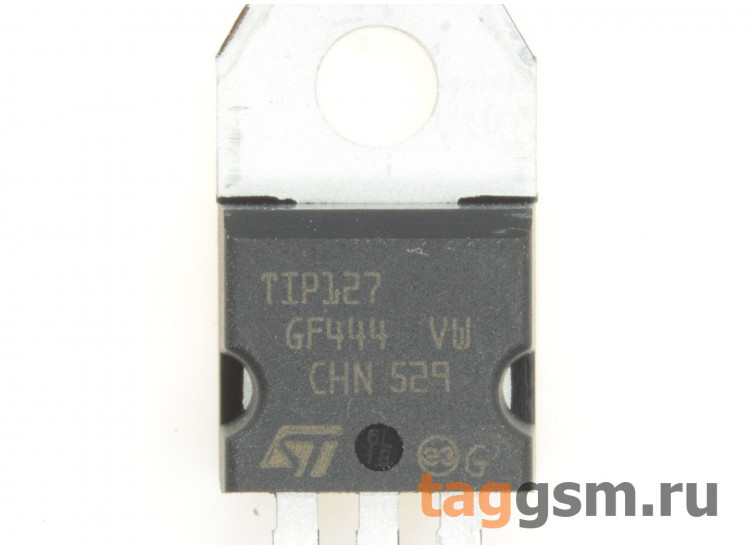

TIP127 — это мощный биполярный PNP-транзистор Дарлингтона в корпусе TO-220. Он широко используется в схемах средней и высокой мощности благодаря своим характеристикам:

  • Максимальный ток коллектора: 5 А
  • Максимальное напряжение коллектор-эмиттер: 100 В
  • Коэффициент усиления по току (hFE): 1000 минимум
  • Максимальная рассеиваемая мощность: 65 Вт
  • Корпус TO-220 с возможностью установки радиатора

Благодаря схеме Дарлингтона, TIP127 обладает очень высоким коэффициентом усиления, что позволяет управлять большими токами при малом входном токе базы. Это делает его отличным выбором для применения в качестве драйвера мощных нагрузок.

Области применения транзистора TIP127

TIP127 находит применение во многих областях электроники, где требуется управление значительными токами и мощностями:


  • Драйверы электродвигателей постоянного тока
  • Источники питания и DC-DC преобразователи
  • Выходные каскады усилителей мощности звуковой частоты
  • Схемы управления мощными светодиодами
  • Регуляторы напряжения и тока высокой мощности
  • Драйверы реле, электромагнитов и других индуктивных нагрузок

Высокий коэффициент усиления позволяет управлять TIP127 непосредственно от выходов микроконтроллеров и логических микросхем, что упрощает построение систем управления мощными нагрузками.

Распиновка и подключение TIP127 в схеме

TIP127 выпускается в корпусе TO-220 с тремя выводами. Распиновка транзистора следующая:

  • 1 — База (B)
  • 2 — Коллектор (C)
  • 3 — Эмиттер (E)

При подключении TIP127 в схеме следует учитывать следующие моменты:

  1. Эмиттер подключается к положительному полюсу источника питания
  2. Коллектор соединяется с нагрузкой
  3. На базу подается управляющий сигнал через ограничительный резистор
  4. Металлическая подложка корпуса соединена с коллектором, поэтому при установке на радиатор требуется изолирующая прокладка

Важно не превышать максимально допустимые значения тока, напряжения и рассеиваемой мощности, указанные в документации. При работе на больших токах необходимо обеспечить эффективный теплоотвод.


Основные электрические параметры TIP127

Ниже приведены ключевые параметры транзистора TIP127:

  • Максимальное напряжение коллектор-эмиттер VCEO: 100 В
  • Максимальное напряжение коллектор-база VCBO: 100 В
  • Максимальное напряжение эмиттер-база VEBO: 5 В
  • Максимальный постоянный ток коллектора I
    C
    : 5 А
  • Максимальный импульсный ток коллектора ICM: 8 А
  • Максимальная рассеиваемая мощность Ptot: 65 Вт
  • Коэффициент усиления по току hFE: 1000 минимум при IC = 3 А
  • Граничная частота fT: 5 МГц
  • Температурный диапазон: от -65°C до +150°C

Эти параметры определяют возможности применения TIP127 и требования к схемам его включения. При проектировании важно учитывать зависимость параметров от температуры и тока.

Как правильно выбрать радиатор для TIP127

При работе на больших токах TIP127 может рассеивать значительную мощность, что требует применения радиатора. Вот основные рекомендации по выбору радиатора:

  1. Рассчитайте рассеиваемую мощность по формуле P = (VCE * IC)
  2. Определите максимально допустимую температуру кристалла (обычно 150°C)
  3. Вычислите необходимое тепловое сопротивление радиатора по формуле: Rθ = (T
    max
    — Tambient) / P — RθJC — RθCS
  4. Выберите радиатор с тепловым сопротивлением меньше расчетного
  5. Используйте теплопроводящую пасту между транзистором и радиатором

Правильно подобранный радиатор обеспечит надежную работу TIP127 в заданном температурном диапазоне. Для улучшения теплоотвода можно применять принудительное охлаждение.


Аналоги и замены транзистора TIP127

В случае отсутствия TIP127 его можно заменить следующими аналогами:

  • TIP137 — улучшенная версия с немного лучшими характеристиками
  • BDW94C — близкий аналог в корпусе TO-220
  • 2N6043 — транзистор Дарлингтона с похожими параметрами
  • MJF127 — мощный PNP-транзистор Дарлингтона
  • BD652 — PNP-транзистор Дарлингтона средней мощности

При замене необходимо внимательно сравнивать параметры, особенно максимальные токи, напряжения и рассеиваемую мощность. В некоторых случаях может потребоваться небольшая корректировка схемы.

Типовые схемы включения TIP127

Ниже приведены несколько базовых схем с использованием TIP127:

Ключевой режим

В этой схеме TIP127 работает как электронный ключ, управляемый логическим сигналом:


         +Vcc
           |
           R1
           |
    IN ----+--|

Когда на вход подается низкий уровень, транзистор открывается и нагрузка подключается к питанию. R1 ограничивает ток базы.

Линейный стабилизатор напряжения

TIP127 можно использовать в схеме линейного стабилизатора:


      +Vin
        |
    |

Стабилитрон задает опорное напряжение на базе. Транзистор работает в активном режиме, поддерживая постоянное напряжение на выходе.

Особенности применения TIP127 в аудиотехнике

TIP127 часто используется в выходных каскадах усилителей мощности звуковой частоты. Его преимущества в этой области:


  • Высокий коэффициент усиления позволяет получить большое усиление при минимуме каскадов
  • Способность работать с большими токами обеспечивает высокую выходную мощность
  • Хорошие частотные характеристики позволяют усиливать весь звуковой диапазон
  • Низкий уровень шумов благодаря конструкции Дарлингтона

При проектировании аудиоусилителей на TIP127 следует учитывать:

  1. Необходимость симметричного комплементарного каскада с NPN-транзистором (например, TIP122)
  2. Важность температурной стабилизации рабочей точки
  3. Применение цепей защиты от перегрузки и короткого замыкания
  4. Использование качественных пассивных компонентов для минимизации искажений

Правильно спроектированный усилитель на TIP127 может обеспечить высокое качество звучания при умеренной стоимости.

Советы по монтажу и эксплуатации TIP127

Для обеспечения надежной работы TIP127 следуйте этим рекомендациям:

  • Используйте качественный паяльник с регулировкой температуры для монтажа
  • Не превышайте время пайки более 10 секунд во избежание перегрева
  • Обеспечьте надежный теплоотвод, особенно при токах более 1 А
  • Применяйте изолирующие прокладки при установке на общий радиатор
  • Используйте снабберные цепи при коммутации индуктивных нагрузок
  • Не допускайте превышения максимально допустимых параметров
  • Учитывайте возможность теплового убегания при последовательном включении

Соблюдение этих правил поможет избежать выхода транзистора из строя и обеспечит его долговременную и стабильную работу в вашем устройстве.



TIP127 за 89.28 ₽ в наличии производства ST MICROELECTRONICS

Купить Транзистор PNP биполярный Дарлингтон TIP127 производителя STMicroelectronics можно оптом и в розницу с доставкой по всей России, Казахстану, Республике Беларусь и Украине, а так же в другие страны Таможенного союза (Армения, Киргизия и др.).

Для того, чтобы купить данный товар по базовой цене в розницу, положите его в корзину и оформите заказ следуя детальной инструкции. Обращаем Ваше внимание, что в зависимости от увеличения объёма продукции перерасчёт розничной цены будет произведен автоматически. Оптовая цена на транзистор pnp биполярный дарлингтон 100в 5а TIP127 выставляется исключительно после отправки коммерческого запроса на e-mail: [email protected] или [email protected]

  • Более подробная информация находится в разделе Оплата.

Мы работаем со всеми крупными транспортными компаниями и гарантируем оперативность и надежность каждой поставки независимо от региона присутствия заказчика.

Данный товар так же поставляются с различных складов Европы, Китая и США. Возможные варианты поставки запрашивайте у специалистов компании SUPPLY24.ONLINE.

  • Более подробная информация находится в разделе Доставка.

Гарантия предоставляется непосредственно заводом-изготовителем STMicroelectronics . Гарантийный ремонт или замена оборудования осуществляется исключительно после проведения экспертизы и установления факта гарантийного случая.

  • Более подробная информация находится в разделах Гарантия и Условия Гарантийных Обязательств.

Транзисторы PNP THT практически всех известных мировых брендов представлены нашей компанией. В случае если интересующий Вас товар не был найден на нашем сайте, обратитесь в службу технической поддержки или обслуживающему Вас менеджеру и наши инженеры подберут аналоги для Вашего оборудования. Таким образом, возможно снизить затраты до 20% на обслуживание оборудования и оптимизировать Ваши расходы. Компания SUPPLY24.ONLINE берёт на себя полную ответственность за правильность подбора аналога.

Наша компания предлагает только разумный подход, если по ряду критериев запрашиваемый товар не подразумевает замену на аналог, мы не предлагаем замену.
Стратегическая цель нашей компании помочь Вам подобрать оборудование и товар с оптимальными характеристиками, и разобраться в огромном количестве товарных позиций и предложений.


Внимание!

  • Характеристики,внешний вид и комплектация товара могут изменяться производителем без уведомления.
  • Изображение продукции дано в качестве иллюстрации для ознакомления и может быть изменено без уведомления.
  • Точную спецификацию смотрите во вкладке "Характеристики" .
  • При необходимости установки программного обеспечения и использования аксессуаров сторонних производителей, просьба проверить их совместимость с устройством, детально изучив документацию на сайте производителя STMicroelectronics
  • Запрещается нарушение заводских настроек и регулировок без привлечения специалистов сертифицированных сервисных центров.

Характеристики

Производитель

STMicroelectronics

Корпус

TO220AB

Вид упаковки

Монтаж

Тип транзистора

Полярность

биполярный

Напряжение коллектор-эмиттер

Ток коллектора

Вид транзистора

Дарлингтон

Рассеиваемая мощность

ДОСТАВКА ПО РОССИИ

Доставка осуществляется в течении 2-3 дней с момента зачисления средств на р/с компании при наличии товара на складе в РФ. В отдельных случаях, при большой удаленности Вашего региона, срок доставки может быть увеличен.

  • Полный перечень городов, в которые осуществляется доставка, смотрите ниже.

ДОСТАВКА В СТРАНЫ ТАМОЖЕННОГО СОЮЗА

Доставка осуществляется в течении 3-5 дней с момента зачисления средств на р/с компании в следующие страны.

  • Казахстан
  • Армения
  • Беларусь
  • Киргизия

Обращаем Ваше внимание на то, что сроки доставки товаров напрямую зависят от наличия товара на Российском складе компании.

В случае, если выбранные товарные позиции находятся на одном из внешних складов Европы или США, то срок доставки товара может составлять до 3-4 недель. Для избежания недоразумений, рекомендуем уточнить актуальные сроки поставки в отделе логистики или у менеджера компании.

В данном случае, как правило, 90% заказов доставляются заказчикам в течении первых 2 недель.

Если какая-либо часть товара из Вашего заказа отсутствует на складе, мы отгрузим все имеющиеся в наличии товары, а после поступления с внешнего склада оставшейся части заказа отправим Вам её за счёт нашей компании.

ОФИСЫ ВЫДАЧИ ТОВАРА:

Доставка до ТК осуществляется бесплатно

CКЛАДЫ

TIP127 to-220 | Биполярные транзисторы

Транзистор TIP127

TIP127 - PNP Power Darlington Transistor, 100V, 5A, TO-220



Особенности, характеристики, параметры
  • Medium Power Linear Switching Applications
  • Complementary to TIP120/121/122





Код товара :M-174-6280
Обновление:2022-09-19
Тип корпуса :TO-220





Дополнительная информация:

Обратите внимание, что транзисторы одной марки могут иметь различный тип корпуса (исполнение), поэтому смотрите картинку и параметры корпуса. На нашем сайте опубликованы только основные параметры и характеристики. Полная информация о том как проверить TIP127 to-220, чем его заменить, схема включения, отечественный аналог, цоколевка, полный Datasheet и другие данные по этому транзистору, может быть найдена в PDF файлах раздела DataSheet и на сайтах поисковых систем Google, Яндекс и тд.



В магазине указаны розничные цены. Для оптовиков, мы готовы предложить оптовые цены (скидки), в этом случае, присылайте ваш запрос на наш емайл, мы отправим вам коммерческое предложение.



*** тэги, это текстовые метки, которые формируют сами посетители, для быстрого поиска требуемых компонентов, радиотоваров, инструментов, и тд. Например, добавив метку "ремонт", этот товар будет отображаться в результатах поиска по этому слову. В дальнейшем, достаточно будет нажать на ссылку для вывода списка товаров с этой меткой.

Что еще купить вместе с TIP127 to-220 ?



Огромное количество электронных компонентов и технической информации на сайте Dalincom, может затруднить Вам поиск и выбор требуемых дополнительных радиотоваров, радиодеталей, инструментов и тд. Следующую информационную таблицу мы подготовили для Вас, на основании выбора других наших покупателей.



Сопутствующие товары
КодНаименованиеКраткое описаниеРозн. цена

** более подробную информацию (фото, описание, маркировку, параметры, технические характеристики, и тд.) вы сможете найти перейдя по ссылке описания товара
6280TIP127 to-220Транзистор TIP127 - PNP Power Darlington Transistor, 100V, 5A, TO-22027 pyб.
754TIP122Составной транзистор TIP122 (NPN, 100V, 5A, TO-220) - характеристики, аналоги, цена, описание и применение20 pyб.
2909Жало паяльника 900M-T-1. 6DСменные наконечники (жала) HAKKO 900M-T-1.6D серии 900M для использования в паяльных станциях типа HAKKO-936, и других видах паяльников, где нагревательный элемент находится внутри жала43 pyб.
1732Термоусадочная трубка, черная, 3 ммТермоусадочная трубка SALIPT диаметр 3.0 мм, цвет черный15 pyб.
1658Щупы для мультиметра (модель FC-136)Набор из двух прочных универсальных щупов для различных мультиметров (тестеров). Длина провода 1 метр.130 pyб.
1770LM324N dip-14Микросхема LM324N - Low power quad operational amplifiers, DIP-1411 pyб.
6477LD7538Микросхемы LD7538 (LD7538RGL) - Green-Mode PWM Controller with Frequency Swapping and Integrated Protections, SOT23-632 pyб.
5942LD7530AМикросхема LD7530 (LD7530A) - Green-Mode PWM Controller with Integrated Protections and Adjustable OLP Delay Time, SOT-23-643 pyб.
1192AP1513Микросхема AP1513 - PWM Control 2A Step-Down Converter, SOP-832 pyб.
8234LED-3528 (3V, 1W, LG)Светодиод LED-3528, (полный партномер LATWT470RELZK), белый9.5 pyб.



Транзистор TIP127 Распиновка, эквивалент и характеристики


← Предыдущая страница

Следующая страница →

Транзистор TIP127 представляет собой транзистор Дарлингтона PNP BJT. Этот транзистор необходим в электронных лабораториях, потому что его также можно использовать в приложениях общего назначения, где требуется высокий коэффициент усиления. Транзистор TIP127 может управлять нагрузкой до 5 А, напряжение коллектора и эмиттера этого транзистора составляет 100 В, благодаря чему он может легко управлять нагрузкой до 100 В постоянного тока. Кроме того, максимальный коэффициент усиления по постоянному току этого транзистора составляет 1000, а максимальное рассеивание на коллекторе — 65 Вт, благодаря чему его также можно использовать в целях усиления звука и других сигналов. Конфигурация контактов TIP127 Распиновка транзистора.

Конфигурация выводов транзистора TIP127 приведена ниже.

Характеристики транзистора TIP127
  • Тип упаковки: TO-220
  • Тип транзистора: PNP
  • Максимальный коллектор
  • Максимальное напряжение коллектора и эмиттера (В CE ): – 100 В
  • Максимальное напряжение между коллектором и базой (V CB ): – 100 В
  • Максимальное напряжение эмиттер-база (VEBO): – 5 В
  • Максимальное рассеивание коллектора (шт.): 65 Вт
  • Минимальное и максимальное усиление постоянного тока (h FE ): 1000
  • Макс. температура хранения и рабочая температура: от -65 до +150 по Цельсию

 дополнение   PNP-транзистора

дополнение TIP127 – TIP122

The equivalent  of a PNP Transistor

The Alternate of TIP 127 Transistor these are:TIP107, BD268A,BD650, BD652 BDT62B,MJE6042, MJE6041, MJE6042, MJF127, MJF6668. , TIP137, BD902, BD802,

Как  Мы можем использовать транзистор TIP127NPN

Транзисторы TIP127 PNP можно использовать в различных приложениях. Пара транзисторов, соединенных внутри как Дарлингтон, увеличивает коэффициент усиления транзистора и производительность, независимо от того, используется ли он в качестве переключателя или усилителя, в обеих ситуациях пара Дарлингтона обеспечивает большую чувствительность к слабому сигналу. Если вы хотите использовать его в качестве переключателя, то этот транзистор может работать в режиме полного насыщения, подавая на его базу всего 120 мА. С выходным током 5 А вы можете управлять различными устройствами и частями в своих электронных приложениях. Транзистор TIP127 PNP также можно использовать в качестве другого аудиоусилителя для усиления и управления динамиком напрямую для небольшого звука, исходящего от любого устройства. Распиновка транзистора TIP127 также может использоваться в качестве предусилителя звука или усиления любого сигнала.

TIP127 Транзистор Применение
  • Привод Нагрузка до 5 А
  • Каскады усилителя звука
  • Усилитель мощности звука
  • Аудио предусилители
  • Можно использовать на выходе микроконтроллера

Где мы можем  сохранить  и запустить в цепи

Для обеспечения долговременной работы транзистора TIP127 рекомендуется не подключать нагрузку более 5 А через этот транзистор. Не подключайте нагрузку более -100 В через этот транзистор и используйте подходящий базовый резистор с транзистором. Всегда необходимо проверять распиновку перед установкой в ​​схему и не хранить при температуре ниже -65°С и выше +150°С.

TIP127 PNP-транзистор: схема выводов, техническое описание, аналоги [видео и часто задаваемые вопросы]

Обзор продукта

TIP127 представляет собой транзистор типа PNP с парой Дарлингтона. Он предназначен для универсального усиления привода и меньшего количества переключений скоростей. Он существует в каскадной схеме ТО-220. Соответствующий NPN-транзистор — TIP122.



Схема мини-усилителя – мощность 100 Вт постоянного тока, 12 В (наконечник 122 и наконечник 127)



Catalog

Product Overview

TIP127 Pinouts

TIP127 Features

TIP127 Applications

TIP127 Equivalent circuit

Модели TIP127 CAD

Дополнительный NPN-транзистор

Замена и эквивалент для TIP127

TIP127 Parameter

Where We Can Use it & How to Use

How to Safely Long Run in a Circuit

TIP127 VS TIP127G

TIP127 Производитель

TIP127 DataShet

с использованием предупреждений

TIP1277

TIP12777

TIP1277

TIP1270140



Распиновка TIP127

Это основная распиновка TIP3055, которая четко определена ниже.

Номер штифта Тип                     Параметры
Штифт №1 Излучатель Ток создается эмиттером, он характерно связан с землей.
Штифт №2 База Выполняет смещение транзистора и работает для включения или выключения транзистора.
Штифт №3 Коллектор Движение тока в коллекторе, классически связанном с нагрузкой



Посмотрим схему распиновки.



TIP127 Выводы



TIP127 Особенности Особенности

Некоторые из TIP1 являются важными2. Это PNP-транзистор.

  • Напряжение на клеммах (C-E) минус сто (-100) вольт.
  • Напряжение, которое он использует в точке (C-E), составляет минус (100) вольт.
  • Напряжение на эмиттере и базе минус пять (-5) вольт Напряжение эмиттер-база:
  • Используется ток на коллекторе минус пять (-5) ампер.
  • Рассеиваемая мощность на клемме коллектора составляет шестьдесят пять (65) Вт.
  • Это Прирост тысяч (1000).
  • Температурный диапазон рабочего и складского пересечения от минус шестидесяти пяти до плюс пятидесяти градусов Цельсия (от -65 до +150 °С).
  • Предлагается в корпусе ТО-220.



TIP127  Приложения

Ниже приведены некоторые важные приложения TIP127 с подробным описанием.

  • Используется для питания устройств с большим током, таких как нагрузки, работающие от тока до пяти ампер.
  • Работает как выключатель, потребляющий промежуточную мощность во время работы.
  • Используется в таких схемах, где требуется более высокое усиление.
  • Он также используется в схемах двигателей для управления их скоростью.
  • Он также используется в схемах инвертора и других схемах выпрямителя.



TIP127   Эквивалентная схема

Ниже приведена схема эквивалентной схемы TIP127.



TIP127 Эквивалентная схема



TIP127 Модели САПР

Ниже приведены символ TIP127, посадочное место и 3D-модель.



TIP127 Symbol



TIP127 Footprint



TIP127 3D Model



Complementary NPN transistor

The TIP122 is a complementary NPN transistor for Совет127.



Замена и эквивалент для TIP127

Вы можете заменить TIP127 на 2N6042, 2N6042G, 2SB1020, 2SB1020A, 2SB1227, 2SB1228, 2SB1252, 2SB1252-P, 2SB1252-Q, 2SB1626, 2SB1626-O, 2SB1252-Q, 2SB1626, 2SB126-O, 2SB12666666666666666666666666666666666666666666666666666666666666666666666666666666666666666666. , 2SB601-L, 2SB601-M, 2SB673, 2SB885, 2SB886, BDT62B, BDT62C, BDT64B, BDT64C, BDW47, BDW47G, BDW48, MJF127, MJF127G, MJF6668, MJF6668G, TIP107, TIP107G, TIP127G, TIP137, TIP137G, TIP147T or TTB1020B .



TIP127   Параметр
ТИП ОПИСАНИЕ
Производитель онсеми
Пакет Трубка
Статус детали Устаревший
Тип транзистора ПНП - Дарлингтон
Токосъемник (Ic) (макс.) 5 А
Пробой напряжения — коллектор-эмиттер (макс.) 100 В
Насыщенность Vce (макс.) @ Ib, Ic 4 В при 20 мА, 5 А
Отсечка тока коллектора (макс.) 500 мкА
Коэффициент усиления по постоянному току (hFE) (мин.) при Ic, Vce 1000 при 3А, 3В
Мощность — макс. 2 Вт
Рабочая температура

-65°C ~ 150°C (ТДж)

Тип крепления Сквозное отверстие
Упаковка/кейс ТО-220-3
Комплект поставки поставщика ТО-220
Базовый номер продукта ТИП127



Где мы можем его использовать и как использовать

Транзистор TIP127 можно использовать в самых разных областях. Пара транзисторов, подключенных сбоку, как Дарлингтон, увеличивает коэффициент усиления и производительность транзистора, независимо от того, используется ли он в качестве переключателя или усилителя, в обоих случаях пара Дарлингтона обеспечивает большую чувствительность к слабому сигналу.



Если вы хотите использовать его в качестве переключателя, его можно использовать в режиме полного насыщения, подавая на базу только 120 мА. С выходным током 5 А вы можете управлять множеством устройств и компонентов в своих электронных приложениях.



Помимо вышеперечисленных применений, его также можно использовать в качестве отдельного аудиоусилителя для усиления и управления динамиком непосредственно для небольшого звука, исходящего от любых устройств, или его также можно использовать в каскадах аудиоусилителя. Его также можно использовать в качестве предусилителя звука или усиления любого сигнала.



Как обеспечить безопасную длительную работу в цепи

Для обеспечения долговременной работы с TIP127 рекомендуется не использовать нагрузку более 5 А через этот транзистор. Не подключайте нагрузку более -100В через этот транзистор. Используйте подходящий базовый резистор с транзистором. Всегда проверяйте распиновку перед установкой в ​​цепь. Не храните и не используйте при температуре ниже -65 по Цельсию и выше +150 по Цельсию.



TIP127 VS  TIP127G
  ТИП127 ТИП127Г
Код жизненного цикла детали Передано Активный
Изготовитель SAMSUNG SEMICONDUCTOR INC НА ПОЛУПРОВОДНИКЕ
Код комплекта деталей ФМ ТО-220АБ
Описание упаковки ФЛАНЕЦ, R-PSFM-T3 ФЛАНЕЦ, R-PSFM-T3
Количество контактов 3 3
Достичь кода соответствия неизвестно не соответствует
Код ECCN EAR99 EAR99
Максимальный ток коллектора (IC) 5 А 5 А
Максимальное напряжение коллектор-эмиттер 120 В 100 В
Конфигурация ДАРЛИНГТОН DARLINGTON СО ВСТРОЕННЫМ ДИОДОМ И РЕЗИСТОРОМ
Минимальное усиление постоянного тока (hFE) 1000 1000
Код JEDEC-95 ТО-220АБ ТО-220АБ
JESD-30 Код Р-ПСФМ-Т3 Р-ПСФМ-Т3
Количество элементов 1 1
Количество клемм 3 3
Максимальная рабочая температура 150°С 150°С
Материал корпуса упаковки ПЛАСТИК/ЭПОКСИД ПЛАСТИК/ЭПОКСИД
Форма упаковки ПРЯМОУГОЛЬНЫЙ ПРЯМОУГОЛЬНЫЙ
Тип упаковки ФЛАНЕЦ ФЛАНЕЦ
Полярность/Тип канала ПНП ПНП
Максимальная рассеиваемая мощность (абс. ) 65 Вт 65 Вт
Квалификационный статус Не соответствует требованиям Неквалифицированный
Поверхностный монтаж НЕТ НЕТ
Терминальная форма СКВОЗНОЕ СКВОЗНОЕ
Положение терминала ОДИНОЧНЫЙ ОДИНОЧНЫЙ
Применение транзистора ПЕРЕКЛЮЧЕНИЕ УСИЛИТЕЛЬ
Материал транзисторного элемента СИЛИКОН СИЛИКОН
Базовый номер соответствует 52 1



TIP127  Производитель

STMicroelectronics является результатом брака в 1987 году между известными полупроводниковыми компаниями SGS Microelettronica из Франции и Thomson-CSF Semiconductor. Что касается технологического процесса, ST лидирует с передовой технологией FD-SOI (полностью обедненный кремний на изоляторе).

TIP127 DataShet

TIP127 DataSheet

Использование предупреждений

Примечание: пожалуйста, проверьте их параметристы и прикрепляйте конфигурацию, прежде чем заменить их в своей цепи.



TIP127  FAQ

① В чем разница между tip127 и tip122?

TIP1222FP TIP127FP ® Комплементарные кремниевые транзисторы Darlington Transistors Stmicroelectronics Предпочтение полностью изолированные пакет (U.L.) для легкого монтажа. изолированный пакет.



② Какой тип транзистора у UTC tip127?

UTC TIP127 ЭПИТАКСИАЛЬНЫЙ ПЛАНАРНЫЙ ТРАНЗИСТОР PNP ЭПИТАКСИАЛЬНЫЙ ТРАНЗИСТОР PNP ОПИСАНИЕ UTC TIP127 представляет собой эпитаксиальный транзистор PNP, предназначенный для использования в низкоскоростных усилителях общего назначения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
