Как проверить транзистор мультиметром: инструкции, фото, видео

Транзистор — радиокомпонент различных схем. Электронику сложно представить без такого маленького, но очень важного элемента, который, к сожалению, часто ломается. Проверить его работоспособность легко с помощью всем известного измерительного устройства. Из этой статьи вы узнаете, как проверить транзистор мультиметром, и сможете сделать это своими руками.

Contents

• 1 Первые шаги
• 2 Как проверить мультиметром работоспособность биполярного транзистора
  • 2.1 Подготовка к измерению
  • 2.2 Измерение
• 3 Как проверить мультиметром полевой транзистор
• 4 Как проверить транзистор мультиметром не выпаивая
  • 4.1 Вопрос — ответ

Первые шаги

Первое, что нужно сделать, — определить характеристики транзистора и его тип. Помогает в этом обычная маркировка. Вбейте её в браузер и найдете техническое описание, в котором содержится информация о типе, цоколевке и т. п. Иное название технической документации от производителя — даташит, поэтому не пугайтесь, если встретите такое слово. И не переживайте, если даташит будет на другом языке, необходимые обозначения вы сможете распознать. В крайнем случае — онлайн-переводчик вам в помощь.

После того, как становится понятно, что за элемент пред вами, необходимо его выпаять. О том, как прозвонить транзистор мультиметром не выпаивая и можно ли это сделать, мы расскажем ниже.

Транзисторы разделяются на несколько типов, поэтому ход проверки каждого из них немного отличается. Мы рассмотрим каждый вариант.

Как проверить мультиметром работоспособность биполярного транзистора

Посмотрим на определение: биполярный транзистор – полупроводниковая деталь, которая состоит из трех чередующихся областей полупроводника с разным типом проводимости (р-п-р или п-р-п) с выводом от каждой области.

То есть у такого транзистора 3 отвода: коллектор, эмиттер, база. На последний подаётся несильный ток, изменяющий сопротивление на участке эмиттер-коллектор. В результате этого процесса меняется протекающий ток. Он “бежит” в едином направлении, определяемом разновидностью перехода.

Есть 2 p-n перехода:

1. Обратная проводимость или n-p-n.
2. Прямая или p-n-p.

Посмотрите видео, как определить транзистор мультиметром:

С проверкой мультиметром транзистора биполярного затруднений нет. Проще всего описать pn как более привычный для электриков диод, за счет чего системы pnp и npn приобретают такой вид:

Подготовка к измерению

Перед началом измерений нужно:

1. Расставить щупы по своим местам. Советуем внимательно изучить инструкцию к мультиметру, чтобы знать, какое гнездо для чего предназначено. Обычно для черного щупа предназначено отверстие с надписью «СОМ», а для красного «VΩmA». Если на вашем мультиметре есть такие гнёзда, подключаем.
2. Выбираем нужную функцию: проверка сопротивления. Во втором случае можно поставить предел 2кОм. Режим проверки сопротивления, по сути, — омметр. Поэтому, если вы ищите, как проверить транзистор омметром, но у вас нет отдельно такого прибора, смело используйте мультиметр с данной функцией.

Измерение

Теперь можно начинать проверку. Сначала протестируем проводимость pnp:

1. Наконечник черного провода соединить с выводом «Б», красного с «Э».
2. Посмотреть на экран тестера. Значения от 0,6 до 1,3 кОм указывают на нормальную работоспособность.
3. Так же проверить значения между выводами «Б» и «К». Нормальные значения находятся в тех же пределах.

Если на каком-то из этих этапов или на обоих вы видите минимальное значение, это указывает на пробой.

Как омметром проверить исправность транзистора дальше:

1. Поменять полярность, то есть переставить щупы.
2. Провести повторное тестирование. Если с транзистором всё в порядке, вы увидите сопротивление, которое стремится к минимуму. Если видите 1, это значит, что тестируемая величина выше возможностей элемента, то есть в цепочке обрыв, придётся менять транзистор.

Теперь будем проверять транзистор обратной проводимости. Для этого:

1. Присоединить алый провод к «Б».
2. Протестировать сопротивление другим наконечником. Для этого по очереди прикоснитесь к «К» и «Э». Полученные цифры должны быть на минимуме.
3. Изменить полярность.
4. Провести повторное тестирование. Если вы видите показания 0,6 до 1,3 кОм, всё в порядке.

Вкратце суть проверки транзистора омметром показана на картинке:

Как проверить мультиметром полевой транзистор

Полезное видео о том, как прозванивать транзисторы мультиметром:

Такой элемент считается полупроводниковым полностью управляемым ключом. Управление осуществляется электрическим полем, в чем и заключается отличительная особенность таких элементов от биполярных, управляемых током. Электрополе формируется под действием напряжение, которое приложено к затвору относительно истока.

Полевые транзисторы также называются униполярными («УНО» — один). В соответствии с видом канала ток выполняется лишь одним типом носителей: дырками или электронами. Такие элементы разделяются на:

1. Элементы с управляющим p-n-переходом. Рабочие выводы присоединяются к полупроводниковой пластинке p- или n-типа.
2. С изолированным затвором.

Чтобы протестировать полевой транзистор, нужно присоединить щупы нашему измерителю так же, как при измерении биполярных транзисторов. После этого выбираем режим прозвонки.

Инструкция проверки элемента n-типа:

1. Черным кабелем прикасаемся до «с», красным до «и».
2. Смотрим на показания сопротивления встроенного диода. Запомните или запишите значение.
3. Открываем переход, то есть красный кабель должен дотронуться до отвода «з».
4. Повторно делаем измерение из первого пункта. Значение должно уменьшиться — это указывает на то, что полевик частично открылся.
5. Закрываем компонент, то есть присоединяем черный кабель к «з».
6. Проделываем пункт первый и смотрим на дисплей. Должно быть исходное значение — это указывает на закрытие, то есть элемент работоспособен.

Чтобы проверить элементы p-типа, проделайте всё так же, но прежде измените полярность щупов.

Теперь вы знаете, как прозвонить транзистор мультиметром.

Стоит отметить, что биполярные транзисторы с изолированным затвором, нужно проверять по вышеописанной схеме для полевого устройства. Учитывайте, что сток и исток — это коллектор и эмиттер.

Как проверить транзистор мультиметром не выпаивая

Если вы думаете, как проверить транзистор мультиметром на плате, то помните, что таким способом могут определяться только биполярные элементы. Но мы советуем вам и этого не делать, потому что в некоторых случаях p-n переход детали шунтируется низкоомным сопротивлением. Из-за этого результат вряд ли будет точным. Значит, выпаивание — это необходимость.

Это тот минимум, который вам нужно было узнать о проверке транзистора мультиметром не выпаивая.

Мы надеемся, что наша статья была вам полезна. Заглядывайте и в другие материалы нашего блога. Мы припасли для вас много важной информации!

Желаем безопасных и точных измерений!

Вопрос — ответ

Вопрос: Как прозвонить транзистор цифровым мультиметром?

Имя: Рамиль

Ответ: Первое, что нужно сделать, — определить характеристики транзистора и его тип. Помогает в этом обычная маркировка. Транзисторы разделяются на несколько типов, поэтому ход проверки каждого из них немного отличается.



Вопрос: Как правильно проверить транзистор мультиметром не выпаивая?

Имя: Максим

Ответ: Таким способом можно протестировать только биполярные элементы. Но и этого лучше не делать, потому что в некоторых случаях p-n переход детали шунтируется низкоомным сопротивлением. Из-за этого результат вряд ли будет точным.



Вопрос: Как можно определить полевой транзистор мультиметром?

Имя: Артём

Ответ: Чтобы протестировать полевой транзистор, нужно подключить щупы к нашему измерителю так же, как при измерении биполярных транзисторов. После этого выбрать режим прозвонки и присоединять кабели в определенном порядке.



Вопрос: Как точнее проверить исправность транзистора мультиметром?

Имя: Никита

Ответ: Многое зависит от вида транзистора. Мультиметром можно протестировать биполярные и полевые транзисторы. В первом случае можно проверять обратную и прямую проводимость. Для тестирования pnp нужно наконечник черного провода соединить сначала с выводом «Б», красного с «Э».



Вопрос: Как проверить транзистор с помощью омметра?

Имя: Камиль

Ответ: Омметр измеряет сопротивление. Вам не обязательно иметь такой прибор, достаточно использовать мультиметр с функцией омметра. Правильное использование заключается в расстановке щупов, выборе режима омметра. Затем нужно правильно соединять провода с транзистором.



виды и различия — Техника на vc.ru

Транзистор — это полупроводниковый прибор с тремя и более электродами. Его сопротивление основного перехода нелинейно зависит от действующего на управляющем электроде напряжения.

454 просмотров

Приборы делятся на полевые и биполярные (позже появилось еще несколько видов). На данное время транзисторы выполняют практически все основные усилительные генераторные, а также коммутационные функции.

Из истории применения

Первые транзисторы могли работать лишь на невысоких напряжениях в десятки вольт и частоте до сотен МГц. Позже появились маломощные экземпляры — более 1 ГГц. При первом полете в космос корабля «Восток-1», на его борту находилось более 600 транзисторов. Все же, основные функции выполняли электронные радиолампы. Промышленность выпускала их вплоть до 80-х — 90-х годов. Но вакуумные лампы окончательно были вытеснены появлением сверхвысокочастотных, мощных высоковольтных, IGBT, mosfet и других транзисторов.

Классификация

На данное время существует уже десятки видов транзисторов и число их растет. Давайте рассмотрим некоторые из них.

Биполярные транзисторы

Это самые распространенные усилительные приборы, имеющие 3 электрода:

• коллектор;

• эмиттер;

• база.

При экранировке кристалла иногда применяется 4-й электрод — корпус. Для включения в схему транзистора с двумя цепями (управляющей и управляемой), необходимо общее соединение одного из выводов. Существуют схемы с:

• ОК — усиливается только по току;

• ОЭ — усиливается ток и напряжение;

• ОБ — усиливается напряжение.

Кристалл биполярных приборов изготавливают из кремния, реже германия.

У последнего напряжение смещения меньше, примерно на 0,45 В. Оно подается на базу для нормальной работы прибора.

В структурах полупроводников на эмиттер подают p-n-p — плюс и n-p-n — минус. Существуют и другие типы, которые относятся к биполярным транзисторам.

Однопереходные транзисторы с одной стороны перехода имеют эмиттер, со второй — 2 базы, прикрепленные по разным сторонам второго перехода. У этих устройств дифференциальное сопротивление имеет отрицательный участок на вольт-амперной характеристике.

Многоэмиттерные транзисторы используются, в основном, в качестве интегральных компонентов в логических элементах. Однако есть сборки, содержащие биполярные транзисторы с несколькими эмиттерами для реализации эффективной развязки некоторого количества входных либо выходных цепей.

Сверхвысокочастотные транзисторы также используются в составе интегральных микросхем. Однако существуют дискретные элементы, усилительные свойства которых прекращаются, приближаясь к частоте в 100 ГГц.

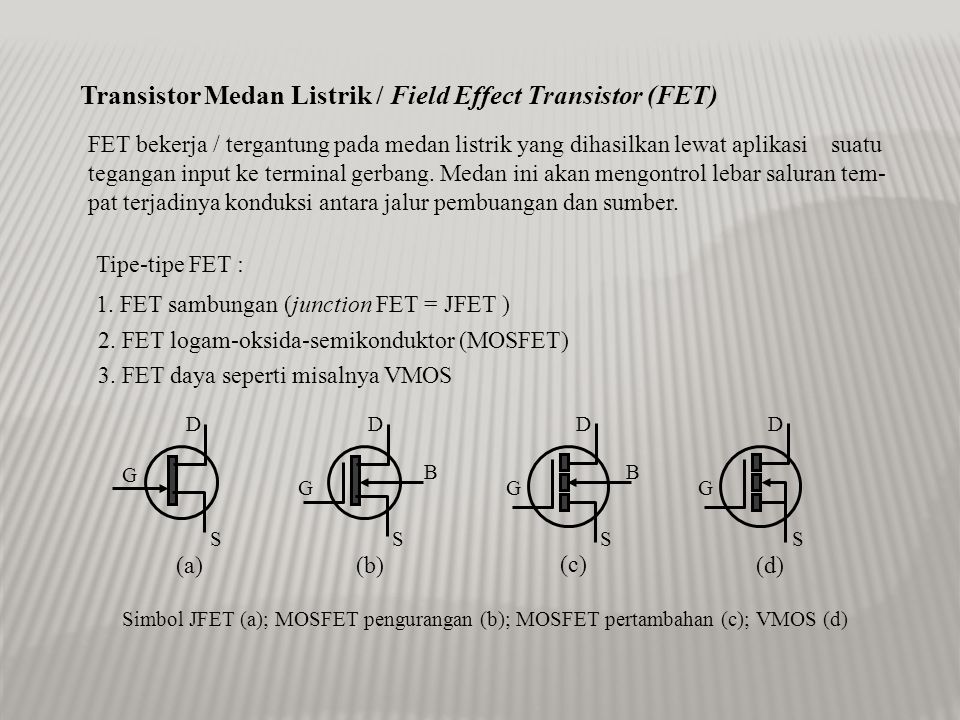

Полевые транзисторы

Выводы полевого транзистора:

• сток;

• исток;

• затвор.

Как и биполярные, так и полевые транзисторы имеют 3 типа включения, в которых схема:

• с ОС (общим стоком) усиливает лишь ток;

• ОИ — ток и напряжение;

• ОЗ — напряжение.

Работа полевого транзистора основана на сужении/расширении токопроводящего участка, воздействием электрического поля, образованного подачей на управляющий электрод (затвор) определенного напряжения.

Приборы такого класса могут иметь затвор в виде p-n-перехода, а сам его электрод крепится к n-каналу (— на стоке) или p-каналу (+ на стоке). Разработаны также полевые транзисторы с изолированным затвором, которые бывают со встроенным или индукционным каналом. Причем все они разделяются по полярности, имея канал n или p-типа.

Mosfet-транзисторы содержат усложненную, так называемую, МОП-структуру. Благодаря этому, устройства имеют сопротивление основного перехода в пределах от единиц Ом, до нескольких в мОМ. Ток может составлять десятки или даже сотни ампер.

IGBT-транзисторы являются составными приборами, у которых на входе мощного биполярного транзистора, установлен полевой. При этом составное устройство обладает высоким усилением и входным сопротивлением. IGBT-структура может быть образована мощным высоковольтным биполярным транзистором, маломощным биполярным, полевым. Такое устройство используется в выходных каскадах мощных преобразователей напряжения, импульсных источников питания.

В современной электронике транзисторы играют важную роль, используются почти во всех ее каскадах. В каталоге компании «ЗУМ-СМД» есть практически все применяемые в электронике транзисторы от известных брендов.

Распиновка транзисторов

: подробное руководство

О распиновке транзисторов， Электрическая цепь представляет собой комбинацию различных электрических устройств. Одним из таких электрических устройств является транзистор.

Транзистор является неотъемлемой частью электрической цепи. Его функция заключается в преобразовании слабого сигнала из цепи с низким сопротивлением в цепь с высоким сопротивлением. Выводы — это компоненты транзистора, и в этой статье мы попытаемся обсудить, как они помогают транзистору выполнять свои функции.



Определение выводов транзистора



Транзистор состоит из трех компонентов. И они включают Базу, Коллектор и Излучатель. Эти три компонента представляют собой распиновку транзистора, а эмиттер является первой распиновкой и отвечает за выход транзистора.

Далее следует База, которая является центральным компонентом транзистора. А База отвечает за контроль стоимости, а также получает подключение к подаче. Последняя часть — коллектор. Это самый большой компонент транзистора. Из-за своего размера он имеет наибольшее количество носителей в транзисторе.

Идентификация транзисторных контактов

Power Transistors

Пример наиболее распространенных проблем сталкивается профессионалы при проектировании цепи, выявляя соединения приводок во многих возможностях. К таким устройствам относятся транзисторы, TRIAC, SCR и многие другие устройства. Многим техническим специалистам приходится полагаться на такие источники, как таблицы данных, чтобы найти правильные соединения контактов и улучшить соединение в цепи.

В этом разделе основное внимание уделяется руководству по идентификации контактов транзисторов;



Транзистор с биполярным переходом (BJT)



Транзисторы обычно бывают двух типов: NPN или PNP. Эти два типа транзисторов обычно доступны в пластиковом или металлическом корпусе. При пластиковом корпусе транзистор имеет плоскую лицевую сторону, а расположение выводов последовательное. Идентифицируя штифты, поверните плоскую сторону к себе и начните считать штифты.

Чаще всего у транзисторов NPN первый контакт является коллектором, второй контакт — базой, а третий контакт — эмиттером. Таким образом, конфигурация CBE.



Биполярный транзистор



Однако с PNP-транзисторами дело обстоит наоборот. Первый контакт — эмиттер, второй — база, а последний — коллектор.

Когда транзистор имеет металлический корпус, расположение выводов круглое. Чтобы определить контакты в этой ситуации, найдите язычок на ободе транзистора. Для NPN-транзисторов ближайший к вкладке контакт — это эмиттер. Штифт напротив эмиттера — это коллектор, а тот, что посередине — это база.

С транзистором PNP дело обстоит наоборот. Ближайший к вкладке пин — это Коллектор, а тот, что напротив него, — это Излучатель, а пин посередине — это База.

Примечание. В некоторых случаях возможны изменения. Однако в большинстве случаев это именно та конфигурация, которую вы найдете.

Полевой транзистор (FET)



Полевой транзистор



Полевой транзистор обычно имеет изогнутую сторону. Пытаясь идентифицировать штифты, убедитесь, что изогнутая сторона обращена к вам. Затем начните считать булавки в обратном направлении. Первый контакт считается истоком, следующий — гейтом, а последний — стоком.



Металлооксид-полупроводниковый полевой транзистор (MOSFET)



Как и полевой транзистор, MOSFET использует компоновку G, D и S, что означает затвор, сток и исток. Чтобы определить контакты в MOSFET, убедитесь, что лицевая сторона обращена к вам, начните считать контакты с левой стороны на правую. Вы обнаружите, что расположение штырьков — Источник, Слив и Ворота.



Полевой транзистор на основе оксида металла



Однако такое расположение также не является неприкосновенным, поэтому для подтверждения идентификации рекомендуется свериться с техническим описанием полевого МОП-транзистора.

Транзисторные разгоны-Изоляция биполярной транзистор-транзистора-затвора-IgBT

Изолированные биполярные транзисторы

, чтобы идентифицировать PINS на этом типе транзистора, вам необходимо получить AGAIM. GN2470. Теперь вам нужно держать приподнятую часть к себе. В этом положении катодом является средний, который обычно короче. Штифт справа — это Излучатель, а слева — Врата.



Выводы транзистора — Фототранзистор



С таким практичным фототранзистором, как L14G2, вам нужно держать транзистор, позволяя поверхности с кривизной быть обращенной к вам, и начинать счет. Первый штырек с этого направления — коллектор, второй — излучатель, а последний — база.



Выводы транзистора — подключение транзистора к цепи



A Принципиальная схема, включая транзистор



Независимо от типа транзистора способ подключения одинаков. Компоненты, необходимые для подключения, включают в себя транзистор 2N3906, резистор на 330 Ом, светодиод, открытый переключатель и двойной источник питания постоянного тока или 5 батареек типа АА.

Соединение начинается с эмиттера, с соединения +3В. Затем вы подключаете открытый переключатель к базе транзистора и подключаете светодиод к базе транзистора. Открытый переключатель управляет транзистором, который, в свою очередь, управляет светодиодом.



Резюме



Идентификация контактов в транзисторе — простой процесс. Однако этот процесс отличается для каждого типа установки транзистора. Если у вас есть дополнительные вопросы, посетите наш веб-сайт.



#3 Простые способы определения ножек/выводов транзистора (2023)

Итак, вы приобрели транзистор (биполярный транзистор, МОП-транзистор или любой другой тип) и хотите знать, как правильно идентифицировать его ножки. Вы знаете, какая ножка или клемма является базой (B), коллектором (C) и эмиттером (E).

Что ж, в этой статье мы рассмотрим 3 простых метода, которые помогут нам идентифицировать ножки транзистора. Техническое название ноги терминальное. Но используйте то, что вам больше нравится.

Первый способ будет основан на даташите транзистора. Таким образом, вам не понадобится никакого устройства, чтобы использовать этот метод. Второй способ основан на использовании мультиметра. Третий метод является продвинутым и требует специального инструмента, называемого тестером компонентов.

В остальной части статьи я подробно рассказываю о вышеупомянутых методах.

Я не совершенен, и эта статья не идеальна. Это просто мои ограниченные знания пытаются помочь вам как-то.

Надеюсь, вам понравится, и, в конце концов, вы сможете правильно определить правильную конфигурацию выводов вашего транзистора.

Содержание

Идентификация ветвей транзистора

Идентификация ветвей транзистора очень важна. Потому что если не правильно подключить транзистор в схеме. Цепь работать не будет. И есть шанс, что вы можете повредить транзистор.

BJT Transistors with Circuit Symbols

Мы не хотим повредить наши транзисторы — в некоторых случаях они дороги.

Итак, давайте попробуем подробно поговорить о том, как мы можем идентифицировать ножки транзистора, используя следующие простые методы.

Метод 1: Метод DataSheet

Вы знаете, я часто использовал этот метод в своей студенческой жизни. Я называю этот метод методом студенческого разорения, потому что у меня не было достаточно денег, чтобы купить приличный мультиметр для личного пользования. Это была история, когда я носил в кармане миллиард долларов — наличными.

Ниже приведены шаги для реализации этого метода:

• Возьмите свой транзистор
• Погуглите его номер (вы можете найти номер транзистора на его корпусе)
• Загрузите техническое описание транзистора
• В техническом описании перейдите к физической структуре часть.
• Разместите транзистор точно так, как показано в таблице данных.
• Сравните ножки (просто поместите транзистор на экран ноутбука точно так, как показано в техпаспорте)
• Вот и все – все просто.
• Отметьте ножки как базу, коллектор и эмиттер.

Ключом к успеху в этом методе является установка транзистора точно так, как показано в таблице данных. Например, на схеме таблицы данных, если транзистор обращен к вам, то вы должны расположить свой транзистор таким же образом, то есть лицом к вам.

Другая проблема, с которой вы можете столкнуться, заключается в том, что иногда бывает трудно найти техническое описание. Но поверьте, вы обязательно его найдете.

Иногда Google меня разочаровывал :D. Так что я использовал поисковые системы Bing, Yahoo. Там же нашел даташит. Есть много очень полезных сайтов, которые помогут вам.

Но, в конце концов, этот способ отнимает много времени и стоит того, если вы носите с собой тот же миллиард долларов, что и я, — наличными.

Способ 2. Использование мультиметра

Для работы этого метода требуется мультиметр. Это также требует некоторого технического понимания транзисторов.

Выполните следующие шаги для этого метода

• Включите мультиметр и установите его в режим проверки диодов.
• Красный щуп положительный (подключите его к порту V), а черный щуп — отрицательный (подключите его к COM-порту).
• Средний вывод любого транзистора является выводом основания (B)
• Подсоедините красный вывод к выводу основания, т.е. средней ножке
• Подсоедините черный щуп к правому выводу и запишите значение на экране мультиметра .
• Подсоедините черный щуп к левому контакту и запишите значение на экране мультиметра.
• Наибольшее значение из двух вышеприведенных — это эмиттер, а самое низкое значение — это клемма коллектора.

Используйте бумагу, чтобы записать числа. Потому что в некоторых случаях эти значения очень близки друг к другу.

Метод 3: Использование тестера компонентов M328

Последний метод очень интересен, и я могу сказать, что многие из вас, возможно, не слышали о нем раньше. И причина в том, что этот метод осуществляется с помощью специального устройства, называемого тестером компонентов.

Сейчас на рынке существует множество вариантов тестеров компонентов. Но тестер, который мы будем использовать, называется тестер компонентов M328 (ссылка на продукт) . И причины в том, что он дешевле, надежен и прост в использовании.

Тестер компонентов M328

Давайте посмотрим, как мы можем идентифицировать ножки транзистора с помощью этого устройства. Ниже приведены простые шаги.

• Включите тестер m328
• Вставьте транзистор в гнездо
• Не беспокойтесь ни о чем, просто вставьте транзистор в любом направлении и полярности, которая вам нравится.
• Нажмите кнопку тестирования
• Посмотрите точные результаты (правильную конфигурацию контактов) на экране – проще не бывает.
• На экране вы увидите, какая клемма является базой, коллектором и эмиттером.

В этом методе важно то, что вы можете попробовать его с любым типом транзистора. Кроме того, этот m328 можно использовать для многих других электронных компонентов, а также для идентификации терминалов. Такие SCR, светодиоды, диоды и т. д.

Другие преимущества использования этого метода:

• Указывает тип транзистора, то есть NPN или PNP. Будь то BJT или MOSFET.
• Он дает значения прямого напряжения и бета-коэффициента постоянного тока, что очень полезно при проектировании и анализе схем.
• Он также сообщает вам, является ли транзистор, который вы тестируете, хорошим или плохим.

Мне очень нравится этот.

В итоге хорошо видны все три метода. Теперь выберите то, что вам кажется легким и интересным. Я определенно скажу, следуйте всем трем для развлечения и обучения.

Заключение

Транзистор — это активный электронный компонент, который мы используем для коммутации и приложений.

Работа с транзисторами требует некоторых технических знаний, например, как идентифицировать ножки транзисторов. Это первый навык, который вам нужно освоить.

Потому что, если вы не заботитесь о конфигурации ножек или выводов, вы можете получить неисправную схему или, что еще хуже, повредить дорогой транзистор.

Мы ни в коем случае не хотим повредить наш транзистор. Итак, чтобы правильно настроить конфигурацию выводов любого транзистора. Мы можем следовать трем простым методам.

Первый метод заключается в использовании таблицы данных этого транзистора и сопоставлении его с физической структурой, указанной в таблице данных. Таким образом, мы можем правильно определить точную конфигурацию выводов транзистора.

Для второго метода требуется цифровой мультиметр. Мы выполняем этот метод, используя опцию проверки диодов на мультиметре, и пытаемся определить правильные выводы транзисторов.

Последний способ очень интересен. Требуется тестер компонентов. Тестер компонентов — это устройство, которое мы используем для идентификации, проверки и тестирования различных электронных компонентов.

С помощью тестера компонентов вы просто вставляете в него транзистор и нажимаете кнопку проверки. В течение нескольких секунд вы получите правильную конфигурацию выводов вашего транзистора.

Готово. Это все, чем я могу поделиться о том, как идентифицировать ножки транзистора, то есть правильную конфигурацию выводов.
