Транзисторный приемник. Транзисторные радиоприемники: история, схемы и особенности работы

Как работали первые транзисторные радиоприемники. Какие схемы использовались в портативных транзисторных радио. Почему транзисторные приемники смогли работать от одной батарейки 1,5 В. Особенности конструкции и настройки транзисторных радиоприемников.

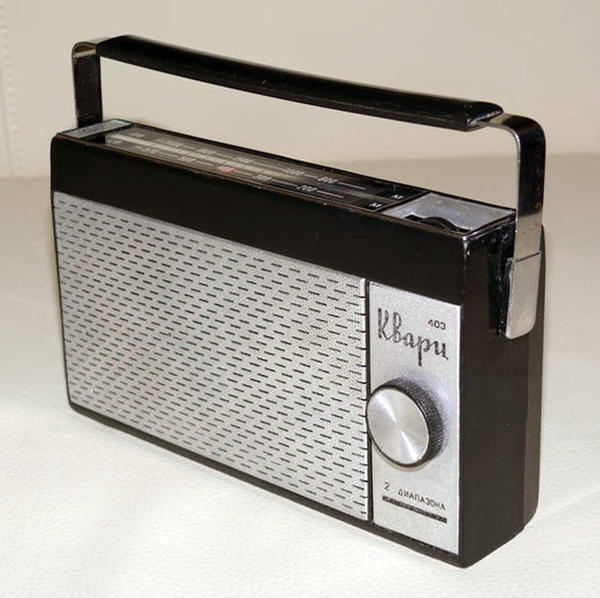

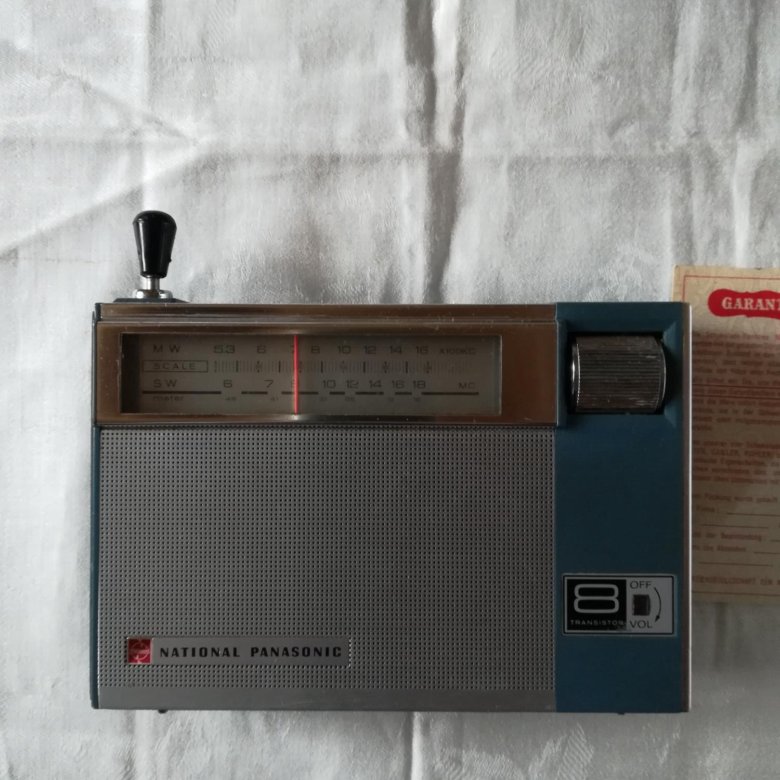

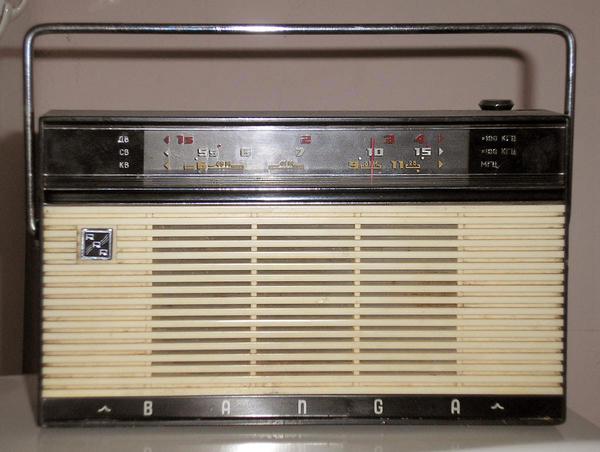

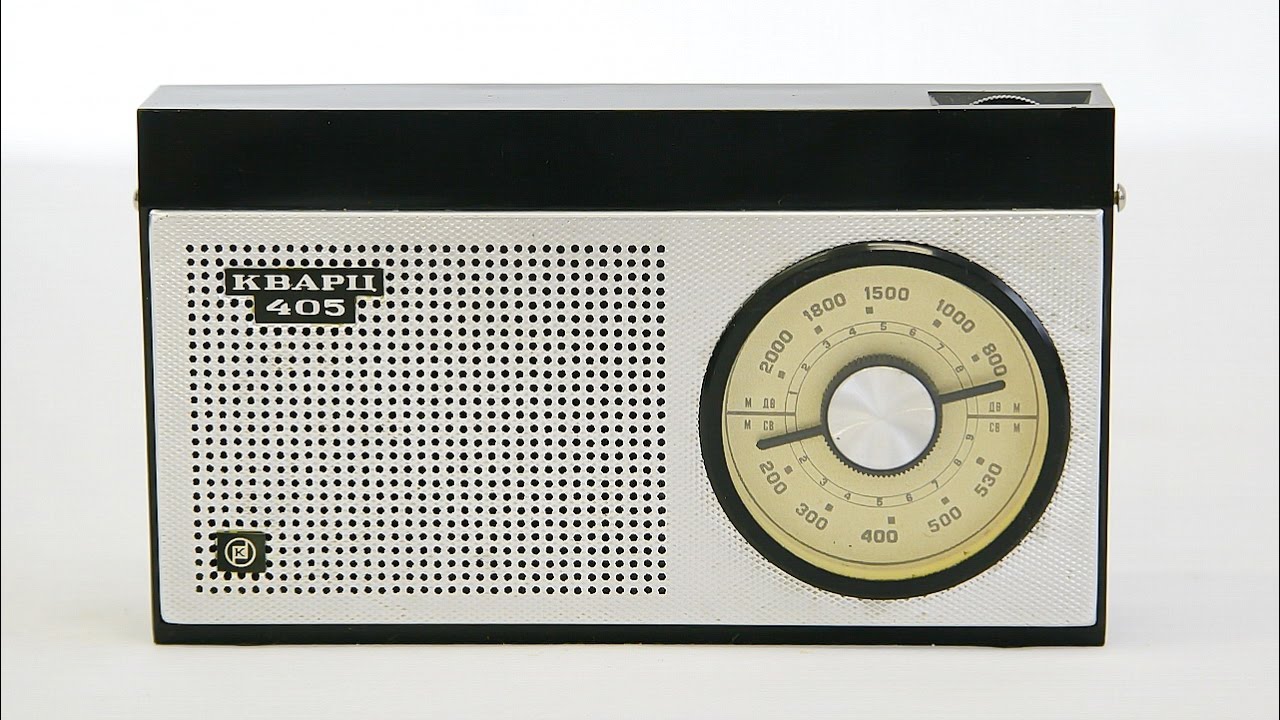

История появления транзисторных радиоприемников

Транзисторные радиоприемники произвели настоящую революцию в мире портативной электроники в 1950-60-х годах. Они пришли на смену громоздким ламповым приемникам и позволили создать компактные переносные радиоприемники, работающие от батареек.

Первый в мире транзисторный радиоприемник Regency TR-1 был выпущен в 1954 году компанией Industrial Development Engineering Associates. Он содержал 4 германиевых транзистора и работал от батарейки 22,5 В. Размеры приемника составляли всего 12,7 х 7,6 х 3,2 см.

В последующие годы схемы транзисторных приемников постоянно совершенствовались. Увеличивалось количество транзисторов, улучшалось качество звука, уменьшались габариты. К концу 1950-х годов появились первые карманные транзисторные приемники, работающие от одной батарейки 1,5 В.


Принцип работы супергетеродинного транзисторного приемника

Большинство транзисторных радиоприемников 1960-70-х годов использовали супергетеродинную схему. Ее основные элементы:

  • Входной контур и усилитель высокой частоты (УВЧ)
  • Гетеродин и смеситель
  • Усилитель промежуточной частоты (УПЧ)
  • Детектор
  • Усилитель низкой частоты (УНЧ)

Принцип работы супергетеродина заключается в преобразовании высокочастотного сигнала в сигнал фиксированной промежуточной частоты (обычно 455 кГц). Это позволяет добиться высокой избирательности и чувствительности приемника.

Особенности схемотехники транзисторных приемников на 1,5 В

Создание транзисторных приемников, работающих от одной батарейки 1,5 В, потребовало нестандартных схемотехнических решений:

  • Использование трансформаторных связей между каскадами вместо резисторных
  • Прямое подключение эмиттеров транзисторов к общему проводу
  • Применение германиевых транзисторов с малым падением напряжения на p-n переходе
  • Использование диодов для смещения базы транзисторов

Эти решения позволили обеспечить нормальную работу транзисторов при низком напряжении питания. Однако они приводили к снижению температурной стабильности и увеличению нелинейных искажений.


Типовая схема 6-транзисторного AM-приемника

Рассмотрим типовую схему портативного 6-транзисторного AM-приемника начала 1960-х годов:

  • T1 — смеситель и гетеродин на одном транзисторе
  • T2 — усилитель промежуточной частоты
  • T3 — детектор и усилитель АРУ
  • T4, T5 — предварительный усилитель НЧ
  • T6 — выходной усилитель НЧ

Особенности схемы:

  • Питание от батарейки 1,5 В
  • Использование трансформаторных связей
  • Применение диодов для смещения базы транзисторов
  • Прямое подключение эмиттеров к общему проводу

Настройка и регулировка транзисторных приемников

Настройка транзисторного приемника требовала определенных навыков и включала следующие этапы:

  1. Проверка и установка токов покоя транзисторов
  2. Настройка контуров промежуточной частоты на частоту 455 кГц
  3. Настройка входных контуров и гетеродина
  4. Проверка чувствительности и избирательности
  5. Регулировка автоматической регулировки усиления (АРУ)

Для настройки требовались специальные приборы — генератор высокой частоты, частотомер, осциллограф. Без них добиться оптимальных параметров приемника было практически невозможно.


Достоинства и недостатки транзисторных приемников

Основные достоинства транзисторных приемников по сравнению с ламповыми:

  • Малые габариты и вес
  • Низкое энергопотребление, работа от батареек
  • Отсутствие времени прогрева, мгновенное включение
  • Высокая надежность и долговечность

Недостатки первых транзисторных приемников:

  • Худшее качество звука из-за нелинейных искажений
  • Меньшая чувствительность и избирательность
  • Нестабильность параметров при изменении температуры
  • Сложность настройки и ремонта

Современные транзисторные приемники

Транзисторные радиоприемники продолжают выпускаться и в наши дни. Современные модели имеют ряд отличий от классических схем:

  • Применение интегральных микросхем вместо дискретных транзисторов
  • Цифровая обработка сигналов и синтезаторы частоты
  • Многодиапазонность (AM, FM, SW)
  • Питание от аккумуляторов или солнечных батарей

Однако принципы работы супергетеродинного приемника остаются неизменными уже много десятилетий. Классические транзисторные схемы по-прежнему используются радиолюбителями для создания простых приемников.



Транзисторный приемник в категории «Техника и электроника»

* Радиоприемник ECG 16х5.6х9.6 см,Цифровое радио,Транзисторный приемник,Радио с флешкой,Фм приемник с хорошим

Заканчивается

Доставка по Украине

2 830.19 грн

2 339 грн

Купить

MegaMag — Мегавыбор качественных товаров

* Радио с проигрывателем CD ECG ,Цифровое радио,Транзисторный приемник,Радио с флешкой,Фм приемник с хорошим

Заканчивается

Доставка по Украине

7 466.91 грн

6 171 грн

Купить

MegaMag — Мегавыбор качественных товаров

* Ретро радио Adler 10 Вт,Цифровое радио,Транзисторный приемник,Радио с флешкой,Фм приемник с хорошим

Заканчивается

Доставка по Украине

5 944.73 грн

4 913 грн

Купить

MegaMag — Мегавыбор качественных товаров

* Радиоприемник ECG 5 Вт,Цифровое радио,Транзисторный приемник,Радио с флешкой,Фм приемник с хорошим

Заканчивается

Доставка по Украине

1 846. 46 грн

1 526 грн

Купить

MegaMag — Мегавыбор качественных товаров

* Радиоприемник ECG ,Цифровое радио,Транзисторный приемник,Радио с флешкой,Фм приемник с хорошим

Заканчивается

Доставка по Украине

3 686.87 грн

3 047 грн

Купить

MegaMag — Мегавыбор качественных товаров

Гумеля Е. Налаживание транзисторных приемников.

Доставка по Украине

241 грн

Купить

MaxBook

Румянцев М.М. Транзисторные приемники.

Доставка по Украине

185 грн

Купить

MaxBook

Новоселов Л.Е. Карманные транзисторные приемники. Издание 2-е, переработанное и дополненное.

Доставка по Украине

216 грн

Купить

MaxBook

Радиоприемник Kipo KB-308

Доставка по Украине

455 грн

Купить

Вас приветствует интернет-магазин SvetOn!

Радиоприемник Golon RX-608ACW работа от сети и батареек

Доставка по Украине

490 грн

Купить

Вас приветствует интернет-магазин SvetOn!

` Радио с проигрывателем CD ECG ,Фм приемник с хорошим приемом,Сетевой радиоприемник,Стационарный

На складе

Доставка по Украине

8 146. 80 грн

6 789 грн

Купить

MegaShop — Качество и Надёжность

` Радиоприемник ECG 5 Вт,Фм приемник с хорошим приемом,Сетевой радиоприемник,Стационарный

На складе

Доставка по Украине

2 014.80 грн

1 679 грн

Купить

MegaShop — Качество и Надёжность

` Радиоприемник ECG ,Фм приемник с хорошим приемом,Сетевой радиоприемник,Стационарный радиоприемник,Приемник с

На складе

Доставка по Украине

4 022.40 грн

3 352 грн

Купить

MegaShop — Качество и Надёжность

` Радиоприемник ECG 16х5.6х9.6 см,Фм приемник с хорошим приемом,Сетевой радиоприемник,Стационарный

На складе

Доставка по Украине

3 087.60 грн

2 573 грн

Купить

MegaShop — Качество и Надёжность

* Радио-интернет Wi-Fi Camry 3 Вт,Цифровое радио,Транзисторный приемник,Радио с флешкой,Фм приемник с хорошим

Заканчивается

Доставка по Украине

4 764. 98 грн

3 938 грн

Купить

MegaMag — Мегавыбор качественных товаров

Смотрите также

* Радиоприемник Camry ,Цифровое радио,Транзисторный приемник,Радио с флешкой,Фм приемник с хорошим

Заканчивается

Доставка по Украине

2 261.49 грн

1 869 грн

Купить

MegaMag — Мегавыбор качественных товаров

` Ретро радио Adler 10 Вт,Фм приемник с хорошим приемом,Сетевой радиоприемник,Стационарный

На складе

Доставка по Украине

6 484.80 грн

5 404 грн

Купить

MegaShop — Качество и Надёжность

` Радио-интернет Wi-Fi Camry 3 Вт,Фм приемник с хорошим приемом,Сетевой радиоприемник,Стационарный

На складе

Доставка по Украине

5 198.40 грн

4 332 грн

Купить

MegaShop — Качество и Надёжность

` Радиоприемник Camry ,Фм приемник с хорошим приемом,Сетевой радиоприемник,Стационарный радиоприемник,Приемник

На складе

Доставка по Украине

2 467. 20 грн

2 056 грн

Купить

MegaShop — Качество и Надёжность

TM241C40U Базовый блок M241-40вх./вых. транзисторный приемник

Недоступен

19 820.40 грн

Смотреть

ТОВ «ЕЛЕКСАН»

Радиоприемник Kipo KB-308

Доставка по Украине

465 грн

Купить

Радиоприемник Philips TAR2506

Недоступен

1 580 грн

Смотреть

Интернет-магазин «Redprice»

Радиоприемник Sangean WR-7 White

Недоступен

4 638 грн

Смотреть

Интернет — Магазин Tomdom

Радиоприемник Sangean DT-120 black

Недоступен

2 453 грн

Смотреть

Интернет-магазин «Redprice»

Радиоприемник Sangean DPR-76 Black

Недоступен

4 638 грн

Смотреть

Интернет — Магазин Tomdom

Радиоприемник Eltra Mewa light wood

Недоступен

1 256 грн

Смотреть

Интернет-магазин «Redprice»

Радиоприемник Sangean DPR-76 White-Green

Недоступен

4 638 грн

Смотреть

Интернет — Магазин Tomdom

Радиоприемник Technisat Digitradio 1 S Black/Silver

Недоступен

2 735 грн

Смотреть

Интернет-магазин «Redprice»

Радиоприемник Sangean DDR-7 Dark wood

Недоступен

6 117 грн

Смотреть

Интернет — Магазин Tomdom

Транзисторный приемник с двухкаскадным УВЧ и индуктивно-эмкостной связью

Схема приемника прямого усиления 2-V-2 на четырех транзисторах и одном, полупроводниковом диоде, предназначенного для приема местных и относительно удаленных мощных радиостанций средневолнового диапазона. Настройка на станции плавная. Прием осуществляется на внутреннюю магнитную антенну МА, а прослушивание производится на миниатюрный громкоговоритель Гр.

Схема

Схема приемника содержит четыре усилительных каскада на транзисторах Т1— Т4 и детектор на диоде Д1. Первые два транзистора Т1 и работают в каскадах усиления высокой частоты. Оба каскада апериодического типа с индуктивными нагрузками.

Нагрузкой первого из них служит высокочастотный дроссель Др, а второго—широкополосный трансформатор L3L4. Подобного типа высокочастотные каскады обладают значительно большим усилением, чем аналогичные каскады на сопротивлениях, но весьма склонны к самовозбуждению. Нагрузкой детекторного каскада служит сопротивление R5.

Рис. 1. Схема четырехтранзисторного приемника с двухкаскадным усилителем высоком частоты с иидуктивно-емкостной связью.

Двухкаскадный усилитель низкой частоты собран на транзисторах Т3 и Т4. Первый из них работает в каскаде предварительного усиления, его нагрузкой служит сопротивление R7.

Транзистор работает в выходном каскаде. Выходной каскад нагружен на сравнительно высокоомное сопротивление катушки электромагнитного громкоговорителя Гр. включенного непосредственно в коллекторную цепь транзистора T4.

Питание приемника осуществляется от батареи напряжением 4,5 в. Потребляемый ток не превышает 12 ма. Как уже указывалось выше, схема склонна к самовозбуждению, что несколько затрудняет ее повторяемость.

Детали

Для сборки приемника необходимы следующие стандартные радиодетали:

  • ферритовый стержень для магнитной антенны МА длиной 80— 100 мм и диаметром 7— 9 мм;
  • два ферритовых кольца для высокочастотного дросселя Др и трансформатора с наружным диаметром 10 мм, внутренним 6 мм и высотой 3— 5 мм;
  • конденсатор настройки емкостью 25— 150 пф типа КПК-2, вместо него можно использовать одну секцию сдвоенного блока от одного из промышленных карманных приемников;
  • постоянные конденсаторы С2, С4, С5 и С8 типа КДС-М или КДМ;
  • электролитические конденсаторы типа ЭМ, ЭМ-М или фирмы «Тесла»;
  • сопротивления типа УЛМ или МЛТ-0,5.

Для высокочастотных каскадов схемы необходимы транзисторы типа П401, которые можно заменить транзисторами типа П402, П403, П403А. Для каскадов усиления низкой частоты подойдут транзисторы типа П13, П14, П15, П16 с любым буквенным индексом.

Диод для детектора любой из серий Д1, Д2 и Д9. В качестве громкоговорителя используется микротелефонный капсюль типа ДЭМ-4м, который можно заменить самодельным, выполненным на основе капсюля типа ДЭМШ-1а или миниатюрного телефона ТМ-2А.

Батарея питания типа КБС-Л-0,5, ее можно заменить аккумуляторной батареей, состоящей из четырех элементов Д-0,2. К самодельным деталям схемы относятся катушки магнитной антенны, дросселя и трансформатора.

Антенная катушка L1 и катушка связи L2 наматываются на бумажной гильзе в один слой виток к витку проводом ПЭЛ, ПЭВ или ПЭЛШО 0,15— 0,25. Первая из них должна содержать 120— 130 витков, а вторая — 8— 10 витков.

Если радиолюбитель располагает проводом марки «лицендрат» (ЛЭШО), то намотку антенной катушки лучше выполнить именно таким проводом.

Катушки дросселя и трансформатора наматывают внавал непосредственно на ферритовых кольцах проводом ПЭЛ или ПЭВ 0,1. Катушка дросселя и L3 трансформатора должны иметь по 180— 200 витков, а катушка L4 — 70—75 витков.

Налаживание приемника

На собранном рабочем макете необходимо проверить правильность сделанных по схеме монтажных соединений и только после этого включить питание.

Если наблюдается самовозбуждение приемника, то одной из его возможных причин может быть слишком близкое расположение друг с другом высокочастотного дросселя, трансформатора и магнитной антенны.

Поэтому необходимо найти оптимальное расстояние между этими деталями и попытаться поменять местами выводы катушки L3 высокочастотного трансформатора или зашунтировать ее сопротивлением 10— 15 ком, так чтобы полностью устранить генерацию.

После этого следует с помощью миллиамперметра измерить коллекторные токи транзисторов, которые должны иметь следующие значения: транзистор Т1 — 0,7— 0,8 ма, Т2— 1—1,2 ма, Т3 — 0,5— 0,7 ма и Т4 — 6—8 ма.

Установка тока производится с помощью сопротивлений R2, R3, R6 или R8, находящихся в цепях смещения соответствующих транзисторов. Затем можно проверить работу схемы непосредственно с эфира и уточнить рабочий диапазон. Последняя операция производится путем подбора количества витков катушки L1.

Заключение

При компоновке деталей приемника на основной монтажной плате магнитную антенну, высокочастотный дроссель и трансформатор необходимо располагать относительно друг друга так, как это было на рабочем макете.

Если по каким-либо причинам такое расположение невозможно, тогда дроссель и трансформатор следует экранировать, используя для этой цели подходящие алюминиевые, латунные, медные экраны или обыкновенную алюминиевую фольгу, применяемую обычно для обертки кондитерских изделий.

Источник: М. Румянцев — 50 схем карманных приемников.

2060

Приемники на транзисторах

  • Схема супергетеродинного приемника на транзисторах с однотактным выходом
  • Схема ДВ приемника 2-V-З на пяти транзисторах с двумя каскадами ВЧ
  • Схема супергетеродинного приемника на пяти транзисторах
  • Схема детекторного приемника с вариометром (диапазон от 300 до 1800 м)

Восстановление 6-транзисторного твердотельного МВ АМ-радиоприемника «Капрал»

Восстановление 6-транзисторного твердотельного МВ АМ-радиоприемника «Капрал»

Несколько месяцев назад, ища что-то еще, я нашел в ящике стола старый транзисторный радиоприемник AM, который я любил, когда был ребенком. Мне его подарил в начале 1980-х дедушка. Он был очень маленьким для того времени, меньше сигаретной пачки. Он имеет динамик, регулятор настройки, регулятор громкости и работает с одним ячейка АА. Он настраивает диапазон MW (средних волн) примерно от 530 до 1700 кГц. В детстве я очень любил это радио и везде носил его с собой. И до сих пор нахожу это милым. Днем я мог слушать местную станцию ​​и очень мощный Итальянская станция примерно в 80 км. Ночью он собирал гораздо больше станций по всей Европе. Это было в восьмидесятых; сегодня, к сожалению, все местные станции имеют ушли из эфира и слушать АМ-диапазон можно только ночью.


Внешний вид до реставрации. (нажмите, чтобы увеличить)

У него нет марки, точнее, не той, о которой я знаю. Он имеет военный вид и камуфляжно-зеленый цвет, но это не военное радио: оно сделано из пластика и не такое прочное, как настоящее военное оборудование. На этикетке на лицевой стороне раньше было написано «CORPORAL», но это было полностью исчезли. Мой дед сказал, что купил его в аутлете в Ливорно, Италия, в конце шестидесятые или, может быть, начало семидесятых, но я не уверен в дате. Я хочу, чтобы он все еще был рядом, чтобы спросить больше информации. Это не особенно хорошее или ценное радио: оно мне просто нравится.

Меня всегда поражало, как это радио может работать всего с одним напряжением 1,5 В. ячейка АА. Все остальные радиоприемники той же эпохи имели не менее двух ячеек, не менее 3 В, но батареи на 9 В были гораздо более распространены. Он был сконструирован задолго до того, как преобразователи постоянного тока вошли в моду, и весь аналоговая схема работает напрямую от батареи всего 1,5 В. Он имеет 6 транзисторов, один трансформатор гетеродина, два промежуточных трансформаторы частоты (ПЧ) (у большинства AM-радиостанций их три) и два аудио трансформаторы. На первый взгляд он выглядит как классический супергетеродинный приемник, и это так. Но мне всегда было интересно, как он может работать при таком низком напряжении.

Я всегда хотел разобрать его, чтобы понять, как он работает, изучить его. схематический. Я рад, что не сделал этого тогда: мой 8-летний я бы точно сделал это. уничтожил его при такой попытке. Все компоненты настолько упакованы вместе, что реверс-инжиниринг представляет собой сложную задачу. вызов даже сегодня. Это из эпохи до SMD-компонентов: все детали имеют выводы и смонтированы как можно ближе друг к другу. Плата изготовлена ​​из бакелита и является односторонней. К дальним точкам платы подключается только один провод, а все остальные соединения находятся на нижней стороне печатной платы. Много мыслей ушло на компоновку и маршрутизацию, это точно. Следы нарисованы вручную. Компоненты не имеют регулярных шаблонов и иногда «наступают на их пальцы соседей», так сказать.


Вид печатной платы до реставрации. (нажмите, чтобы увеличить)

Первое, что я хотел знать, это работает ли он до сих пор. Я установил новый элемент АА и включил его: он сделал. Это впечатляет: спустя 50 лет или около того он все еще работает. Ух ты! Он мог настроить несколько станций, но звук был не очень хорошим. Итак, я проверил два электролитических конденсатора, и, конечно же, один из них все еще был в рабочем состоянии. приемлемо, но другой был сухим. Не проблема, я заменил оба, чтобы быть в безопасности, и это было так же хорошо, как новый.

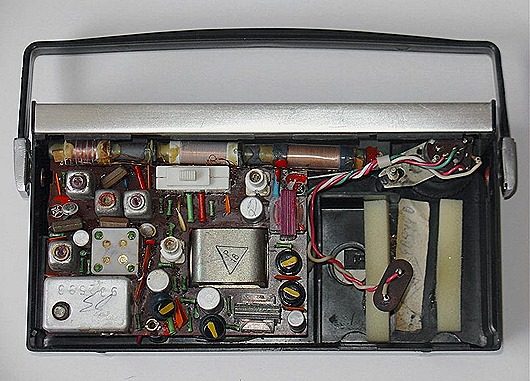

Вид изнутри до реставрации. (нажмите, чтобы увеличить)

Пластиковый корпус тоже требовал внимания. Когда я был ребенком, у меня была идея установить гнездо для наушников, и я просверлил дырку… теперь жалею. Поэтому я залил его эпоксидной смолой, а также восстановил несколько сломанных края тоже. У рации был ремешок на запястье, но крючок сломан и я никак не могу может восстановить его, поэтому он должен остаться без него. Я решил не красить корпус и оставить видимым ремонт смолы. напомнить историю этого радио и то, что оно пережило ребенка со страстью к электроника. ..


Внутренний вид магнитолы в сборе после реставрации. (нажмите, чтобы увеличить)


Готовое радио с новым логотипом. (нажмите, чтобы увеличить)

У него отсутствовала заводская этикетка на подстроечном конденсаторе и еще одна этикетка под батареи, чтобы указать ее полярность. Первую я смог восстановить по картинке, которую нашел в Интернете. Я понятия не имел о втором, поэтому я нарисовал батарейку АА с плюсом и минусом. символы, чтобы показать, как он входит. Я думаю, что оригинал был чем-то похожим, но я забыл точные детали. Может быть, однажды я найду лучшую картинку, чтобы воссоздать эту этикетку как можно ближе. к оригиналу насколько это возможно.


Вид восстановленной магнитолы изнутри с аккумулятором и без. (нажмите, чтобы увеличить)

Схема не сильно отличается от классической 6-транзисторной. супергетеродинная схема, использовавшаяся во всех остальных радиоприемниках той эпохи до аналогового ИС стали популярны в восьмидесятых годах. Первый транзистор T1 используется как генератор и как смеситель. Генератор основан на связи (положительной обратной связи), обеспечиваемой трансформатор с красным сердечником MF1. AM-сигналы принимаются ферритовой антенной, а транзистор удваивает обязанность генерации и микширования принятого сигнала. Единственная необычная деталь — базовая поляризация, обеспечиваемая двумя кремниевыми диодами. D1 и D2 последовательно вместо более классического резистивного делителя напряжения.


Схема твердотельного AM-приемника Corporal 6-TR. (нажмите, чтобы увеличить)

Полная схема доступна здесь: corporal-6-tr-mw-radio-schematic.pdf (48 826 байт).

Вместо классических двух усилителей ПЧ (промежуточной частоты) и трех Трансформаторы ПЧ (обычно желтый, белый и черный сердечник) это Радио имеет только один транзистор усилителя ПЧ Т2 и два трансформатора ПЧ (а белая и черная сердцевина, MF2 и MF3). Это делается для экономии места за счет более низкой селективности. Частота ПЧ — классические 455 кГц, что неудивительно. Схема детектора и АРУ (автоматическая регулировка усиления) необычна, т.к. выпрямительный диод D3 обычно поворачивают наоборот. Но поскольку выход АРУ по-прежнему берется с катода диода, эффект по-прежнему снижать базовое напряжение с увеличением силы сигнала, получая постоянная громкость независимо от силы принимаемого сигнала.

Но усиление недостающего второго усилителя ПЧ компенсируется использованием двух Транзисторы усилителя ЗЧ (звуковой частоты) Т3 и Т4 вместо одного. Оконечный усилитель ЗЧ представляет собой классический двухтактный усилитель с пилотным и оконечным звуковые трансформаторы, типичные для всех транзисторных супергетеродинных схем эра.

Использовать биполярные транзисторы с напряжением всего 1,5 В непросто. Обычно для усилителя «класса А», скажем, для NPN транзистор, вы хотите, чтобы эмиттер сидел на несколько вольт выше земли через эмиттерный резистор для стабилизации температурного коэффициента. Затем вам нужно, чтобы коллектор находился как минимум на одно напряжение перехода выше эмиттер (около 0,7 В для кремниевых транзисторов и 0,3 В для германий). И тогда вам нужен запас между коллектором и плюсом. рельс, чтобы учесть некоторую выходную амплитуду. По крайней мере, меня так учили.

Первый трюк, который приходит мне на ум, это использовать вместо него германиевые транзисторы. из силиконовых. Нижнее напряжение перехода освобождает около 0,4 В запаса… но это не то, что использует это радио. Я с удивлением обнаружил, что четыре транзистора из шести — кремниевые; Только два последних транзистора — германиевые. Два германиевых — ПНП, они в корпусах ТО-1, но без маркировки на их; они выглядят как AC128, но я не знаю, какой точный номер детали. Все четыре кремниевых транзистора имеют тип NPN в корпусе TO-105. Они отмечены, но мне не удалось найти никакой информации о них. Они имеют маркировку «CCS2001», «CCS3001» и «CE4004C», но я понятия не имею, кто их производил и когда.


Два из четырех кремниевых транзисторов. (нажмите, чтобы увеличить)

Второй прием — нагрузить коллектор трансформатором вместо трансформатора. классический резистор. В этой конфигурации коллектор (в простое) находится под напряжением питания. а мгновенное напряжение может колебаться как ниже, так и выше напряжения холостого хода освобождая больше места для выходного сигнала. Этот трюк используется везде в этом радио: все транзисторы имеют трансформатор на их коллекторе.

Меня учили никогда не подключать эмиттер напрямую к земле, чтобы избежать перегрева. побег, но здесь это именно то, что они сделали. За исключением транзистора генератора/преобразователя T1, все остальные у одних эмиттер напрямую подключен к земле. В этой конфигурации транзисторы не термически стабильны и находятся на риск теплового разгона, т.е. если они нагреваются, их усиление увеличивается, они превращаются еще немного, и они нагреваются еще больше, входя в своего рода режим самоуничтожения. Почему это не проблема в этом радио? не знаю и не хотелось положить его в печь после 50 лет хорошей службы, чтобы проверить, что происходит. Здесь это работает, но теоретически вы не должны проектировать такую ​​​​схему … С другой стороны, что можно сделать всего лишь с 1,5 В? Вероятно, у дизайнеров не было выбора. Может внутреннее сопротивление аккумулятора как-то ограничивает ток до избежать худшего, но это всего лишь гипотеза, я ее не проверял.

Другим удивительным фактом является то, что эта схема использует отрицательный полюс батарея как земля. В радиоприемниках этой эпохи очень часто используется позитив. Я знаю, я должен сказать обычный вместо наземный , потому что это портативное радио, и нет фактического закопанного под землей электрода. Но английский в этом отношении не очень точен, и термин заземляет . (или земля ) неоднозначен, может означать прямое физическое подключение к земля через заглубленный электрод как у громоотвода, общий обратный путь для электрического тока или просто опорная точка 0 В, от которой измеряются напряжения. Здесь, Ground означает два последних определения, но не первое.

Так что, в конце концов, это милое маленькое радио. Я счастлив, что смог восстановить его, и что спустя 50 лет он все еще так же хорош, как новый. На корпусе есть царапины и следы, свидетельствующие о его возрасте и факте что он пережил 8-летнего ребенка со способностями к электронике… Жаль только что АМ радиостанции ушли в прошлое и нет мало что осталось слушать в диапазоне MW, по крайней мере в центральной Европе. И если у вас есть такое же радио, возможно, вы были бы признательны, если бы нашли его схема здесь.



#375 Трехтранзисторный коротковолновый приемник

Сборка простого 3-транзисторного регенеративного приемника для КВ коротковолнового диапазона.

Примечания

Я нашел этот дизайн для 3-транзисторного коротковолнового радиоприемника от netZener. Это восстановление и обновление старого Комплект Science Fair #28-110 от Radio Shack.

Регенеративные ресиверы

А Регенеративный ресивер вводит положительную обратную связь в схему ВЧ-приемника, что приводит к увеличению коэффициента усиления и избирательности. Он был изобретен Эдвином Армстронгом в 1914.

Одним из недостатков рекуперации является ее склонность к излучению РЧ обратно из антенны, особенно когда регенерация близка к колебанию. Я узнал на Soldersmoke 164 что это представляло особый риск для шпионов во время Второй мировой войны, как объясняется в книге «Ловец шпионов».

В этой схеме управление рекуперацией состоит из транзистора Q1 и его компонентов смещения.

Некоторые другие модели регенерации

  • Регенеративные приемники — techlib
  • Проект коротковолнового регенеративного приемника — tuberadio
  • Простое регенеративное радио для начинающих — QST, сентябрь 2000 г., стр. 61–64

Цепь

Я перерисовал оригинальную схему в EasyEDA для своего исследования, доступную здесь.

Вариации в моей сборке:

  • использовал 2,2 кОм для R12 вместо 2,7 кОм (из-за наличия деталей). Работает нормально, возможно увеличивает усиление ЗЧ.
  • использовал потенциометр 2 кОм для R2 (из-за наличия запчастей). Означает, что контроль регенерации не такой чувствительный, но работоспособный

Запчасти

Кол-во Товар Артикул
1 Транзистор NPN (2N3904) Q1
2 Транзистор ПНП (2N3906) К2, К3
2 33K Резистор 1/4 Вт 5% Р1, Р5
1 1K Резистор 1/4 Вт 5% Р3
1 100K Резистор 1/4 Вт 5% Р4
1 2,2K Резистор 1/4 Вт 5% Р6
1 2,7K Резистор 1/4 Вт 5% Р12
1 22K Резистор 1/4 Вт 5% Р9
1 47K Резистор 1/4 Вт 5% Р10
1 12K Резистор 1/4 Вт 5% Р8
1 10K Резистор 1/4 Вт 5% Р11
2 Дисковый керамический конденсатор емкостью 0,01 мкФ С1, С8
2 Дисковый керамический конденсатор 47 пФ С2, С3
1 Дисковый керамический конденсатор 15 пФ С4
1 Многослойный конденсатор 0,047 мкФ С8
1 Майларовый конденсатор 0,1 мкФ С9
1 Электролитический конденсатор 10 мкФ С10
1 Электролитический конденсатор 47 мкФ С7
1 Потенциометр 500 Ом Р2
1 Потенциометр 100 кОм Р7
1 Переменный конденсатор 140 пФ С5
1 Воздушный змеевик Л1

Сборка

Полумодульная уродливая конструкция:

  • Усилитель ЗЧ смонтирован на медной печатной плате, уродливый стиль
  • Детектор
  • и настройка смонтированы на односторонней макетной плате со стойками М3

Почти готово. Пара финальных изменений:

  • Я закончил пайку (я еще не припаял аудиовыход, когда делал снимки выше)
  • Переставил конденсатор связи С8: на картинках выше он подключен напрямую к R5, С6. Но впоследствии я пошел по короткому пути: напрямую с L1/C5 на стеклоочиститель R7.

Настройка схемы настройки!

В оригинальной документации были даны следующие рекомендации для катушки индуктивности:

Частота Рекомендуемые витки катушки
4,5–7 МГц 46
6–10 МГц 25
9–14 МГц 15
13–20 МГц 8
19–28 МГц 5
26–50 МГц 2
Первый тест, ~16 м

Отличные результаты для некоторых станций длиной около 16 м с 12-витковой катушкой диаметром около 15 мм и длиной 43 мм. Диапазон настройки от 12350 кГц (25м) до 22830кГц (15м).

Вот испытанная установка:

Среди прочего два очень сильных сигнала для:

  • Всеиндийское радио, передающее на частоте 17895 кГц с 10:00 до 11:00 UTC мощностью 500 кВт с Бангалор
  • Radio Free Asia вещает на частоте 17685 кГц мощностью 250 кВт из Тиниан Айленд

Вот краткая запись того, как я настраиваюсь на Радио Свободная Азия, 17685 кГц. Я использую Tecsun PL-660 для перекрестной проверки и проверки:

А вот краткая демонстрация настройки на Всеиндийское радио, 17895 кГц:

Настройка ниже 12 МГц

Я намотал пару катушек для более длинной волны, стремясь уловить очень сильный сигнал BBC World Service на частоте 9740 кГц.

Настроившись на излучаемый сигнал на Tecsun PL-660, я могу проверить диапазон настройки от 7 МГц до 12 МГц. Однако я не могу приручить реген: я могу получить очень слабый сигнал на 9740 кГц, но подавляется колебанием или шумом (в зависимости от управления регенерацией).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
