Распиновка компьютерного блока питанияУстройство кулера или как работает вентилятор обдува?
В статье описывается принцип работы и устройство вентилятора компьютера/ноутбука. Не сказал бы, что содержание статьи окажется жизненно необходимым для пользователей, однако небольшой мастер-класс по устройству начинки вашего программно-цифрового друга не помешает никому.
Итак, есть компьютер – значит есть и система охлаждения некоторых компонентов. В том числе и активная, которая подразумевает ряд приспособлений для принудительного теплоотвода. А значит, как минимум несколько шумящих вентиляторов в компьютере гарантировано. Какие типы вентиляторов обдува электронных компонентов бывают, вам известно по статье . Сейчас речь о его начинке.
Где можно обнаружить богатейший выбор вентиляторов для вашего компьютера или ноутбука? На АлиЭкспресс представлен самый широкий выбор кулеров, в том числе для любой видеокарты и одиночного одиночного радиатора.
С таким выбором можно поставить под охлаждение ЛЮБОЕ устройство внутри ПК. Зачем переплачивать “продавалам”, если всё то же самое можно приобрести прямо сейчас, лишь немного подождав? Убедитесь в этом сами прямо сейчас
_______________________________________________________________________________
Устройство кулера: разбираем.
Большинство вентиляторов поддаются демонтажу и ревизии. Снимем наклеенный шильдик со стороны проводов, открыв доступ к пластиковой/резиновой заглушке, которую и извлекаем:
Подцепим пластмассовое или металлическое полукольцо любым предметом с острым концом (нож канцелярский, часовая отвёртка с плоским шлицем и т.п.) и снимаем с вала. Взору открывается моторчик, работающий от постоянного тока по бесщёточному принципу. На пластиковой основе ротора с крыльчаткой по кругу вокруг вала закреплен цельнометаллический магнит, на статоре – магнитопровод на медной катушке. При подаче напряжения на статор вал кулера начинает вращаться.
Номинал напряжения – 12 Вольт:
жало отвёртки приклеилось к цельнометаллическому магнитопроводу
Щёточных механизмов для кулера я не видел. Есть подозрение, что у всех таких вентиляторов бесщёточный механизм вращения: это, всё-таки, надёжность, экономичность, низкая шумность и возможность регулировки. Но перед тем, как перейти к электрической схеме, вспомним, что кулеры бывают нескольких типов по принципу подключения:
Однако помните. Если, например, вас заинтересует установленный внутри датчик, кулером, скорее всего, придётся пожертвовать. Почти все эти устройства неремонтопригодны.
Устройство кулера 2-pin
Простейший кулер с двумя проводами. Наиболее частая цветность: чёрный и красный . Чёрный – рабочий “минус” платы, красный – питание 12 В . Его, кулера, назначение – дуть что есть сил по принципу “включился-выключился”:
- катушки создают магнитной поле, которое заставляет ротор крутиться внутри магнитного поля, создаваемого магнитом
- датчик Холла
оценивает вращение (положение) ротора.
Некоторые из таких кулеров ещё выпускаются и с 4-х пиновым молекс-разъёмом, подразумевая возможность питаться напрямую от блока питания.
Устройство кулера 3-pin
Это – наиболее распространённый тип обдувальщика. Если с минусом и 12 вольтовым проводами вы знакомы, то здесь появляется третий, “тахо”-проводок. Он садится напрямую на ножку датчика, и схема принимает вид:
Да, в своё время это была настоящая инновация – отслеживать скорость оборотов машины. Пригодилась она и пользователям компьютеров. И вот здесь в цветности проводов начинается разнобой, в котором, впрочем, есть тенденции. Мне почти всегда встречались кулеры с такой цветностью проводов на разъёме:
Устройство кулера 4-pin
Самый модерновый вариант. Здесь скорость вращения можно не только считывать, но и изменять. Это делается при помощи импульса от материнской платы. Теоретически регулироваться могут все кулеры, но этот представитель способен в режиме реального времени возвращать информацию на тахогенератор (3-х штырьковый на это уже физически неспособен, так как датчик и контроллер сидят на одной ветке питания).
Если вы пустите сигнал на датчик и тахо, они просто уйдут в параллель и процесс регулировки и считывания будет некорректным. Так что только 4 штырька под “отдельно стоящие” сигналы:
Распиновка коннекторов кулеров также может различаться:
Управляемый скоростью сигнал от материнской платы обычно 5 В имеет пульсирующий характер; иначе он садится на корпус.
Пока всё. Успехов.
Если вам уже приходилось самостоятельно собирать компьютеры, возможно вы замечали, что в одних моделях ПК кулеры имеют четыре ножки, а в других три. Чем обусловлена эта конструктивная особенность и имеет ли она какую-то практическую пользу, либо это просто еще одна выдумка дизайнеров? Если эта особенность — техническая, то какая разница между кулерами с тремя и четырьмя ножками? Постараемся дать ответ на этот вопрос.
Во-первых, начнем с того, что вентиляторы с разным количеством ножек правильнее называть 3-pin и 4-pin . Описанная характеристика является технической и указывает на принцип работы кулера.
Четырех-пинные кулеры обычно встречаются в современных материнских платах. Также четырыхконтактые кулеры чаще всего используются для охлаждения процессора, тогда как обычные могут иметь три разъема. Догадаться, зачем это нужно, не так уж и трудно.
Вентиляторы с четырьмя ножками являются более совершенными, поскольку поддерживают контроль скорости вращения крыльчатки (методом широтноимпульсной модуляции) , что очень важно для правильного охлаждения процессора. Обеспечивается этот контроль как раз благодаря дополнительному четвертому проводу, передающему сигнал от управляющего чипа на вентилятор. Означает ли это, что трех-пинные вентиляторы такого контроля не имеют? Нет, у них тоже имеется свой сигнальный провод, только вот скорость вращения крыльчатки зависит от изменения напряжения силового кабеля, хотя надо отметить, в ряде случаев регулировка оборотов является чисто символической.
Если же брать картину в целом, следует обращать внимание и на число разъемов на самой материнской плате, ведь они тоже бывают трехконтактными.
В зависимости от того, подключен ли трех-пинный и четырех-пинный модуль к разъему с четырьмя контактами либо наоборот, вентилятор будет работать по-разному.
3-pin к разъему 4-pin. Регулировка скорости осуществляется посредством изменения напряжения на выходе, но может быть и так, что вентилятор будет крутиться постоянно, так как материнская плата не сможет им управлять.
4-pin к разъему 4-pin. Обеспечивается полный контроль скорости вращения исходя из учитываемых управляющим чипом показателей.
4-pin к разъему 3-pin. Четырех-пинный кулер, подключенный к разъему с тремя контактами может не заработать. Тогда необходимо поменять местами 3 и 4 провода, оставив отвечающий за регулировку оборотов кабель незадействованным. Но в любом случае контроль скорости вращения осуществляться не будет.
Итак, какой вентилятор лучше покупать? Будущее однозначно за 4-пинными пропеллерами, поэтому при наличии на материнке четырех разъемов брать, конечно, лучше их.
Другое дело цена, последние могут стоить на порядок дороже, так что все зависит от толщины вашего кошелька и желания иметь более продвинутую систему охлаждения.
На материнской плате есть множество разъемов для подключения различных устройств. Это процессор, видеокарта, оперативная память и другие. Иногда также, по каким либо причинам, предпочитают пользоваться не встроенными звуковой и сетевой картой, а отдельными устанавливаемыми в PCI и PCI-E разъемы. С их подключением обычно проблем не возникает, достаточно установить карту в свой слот. Но иногда возникает надобность полной разборки компьютера и самостоятельной замены материнской платы с целью апгрейда, либо сгоревшей платы на аналогичную новую. Сверхсложного в этом ничего нет, но есть, как и везде, свои нюансы. Для работы материнской платы и установленных в неё устройств к ней нужно подключить питание. В материнских платах, выпускаемых до 2001-2002 года питание на материнские платы подавалось с помощью разъема 20 pin .
Разъем питания 20-пин гнездо
Такой разъем имел на корпусе специальную защелку для исключения самопроизвольного извлечения разъема, например в случае тряски, при перевозке. На рисунке она находится снизу.
С появлением процессоров Pentium 4 добавился второй 4-х пиновый разъем 12 вольт, подключаемый отдельно к материнской плате. Называются такие разъемы 20+4 pin . Примерно с 2005 года стали поступать в продажу блоки питания и материнские платы 24+4 pin . В таком разъеме добавляются еще 4 контакта (не путать с 4 pin 12 вольт). Они могут быть, как соединены с общим разъемом и тогда 20 pin превращаются в 24 pin , так и подключаться отдельным 4 pin разъемом.
Это сделано для совместимости по питанию со старыми материнскими платами. Но для того чтобы компьютер включился, мало подать питание на материнскую плату. Это в древних компьютерах, в которых стояли материнские платы формата АТ, компьютер включался после подачи питания на блок питания, выключателем или силовой кнопкой с фиксацией.
В блоках питания формата АТХ для их включения нужно замкнуть выводы блока питания PS-ON и СОМ . Кстати, таким способом можно проверить блок питания формата АТХ, замкнув проволочкой или разогнутой канцелярской скрепкой эти выводы.
Включение блока питания
При этом блок питания должен включиться, начнет вращаться кулер и появится напряжение на разъемах. Когда мы нажимаем кнопку включения, на лицевой панели системного блока, мы подаем на материнскую плату своего рода сигнал, что компьютер нужно включить. Также если мы нажмем во время работы компьютера эту же кнопку и подержим её около 4-5 секунд, компьютер выключится. Такое выключение нежелательно, потому что может наступить сбой в работе программ.
Разъем Power switch
Кнопка включения компьютера (Power ) и кнопка сброса (Reset ) подключаются к материнской плате компьютера с помощью разъемов Power switch и Reset switch . Выглядят они как двухконтактные черные пластмассовые разъемы, имеющие два провода белый (или черный) и цветной.
Подобными разъемами, к материнской плате подключаются индикация питания, на зеленом светодиоде, подписанная на разъеме как Power Led и индикатор работы винчестера на красном светодиоде HDD Led.
Разъем Power Led часто бывает разделен на два разъема по одному пину. Это сделано из за того, что на некоторых материнских платах эти разъемы находятся рядом, также как у HDD Led, а на других платах они разделены местом под пин.
На рисунке выше изображено подключение разъемов Front panel или передней панели системного блока. Разберем более подробнее подключение Front panel .
Нижний ряд, слева, красным (пласмассой) выделены разъемы для подключения светодиода винчестера (HDD Led), дальше идет разъем SMI , выделенный голубым, затем разъем для подключения кнопки включения, выделен светло зеленым (Power Switch), после идет кнопка сброса выделена синим (Reset Switch). Верхний ряд, начиная слева, светодиод питания, темно зеленым (Power Led), Keylock коричневым, и динамик оранжевым (Speaker).
При подключении разъемов светодиодов Power Led, HDD Led и динамика Speaker нужно соблюдать полярность.
Также много вопросов возникает у начинающих при подключении на переднюю панель USB разъемов . Аналогично подключаются планка разъемов, размещаемая на задней стенке компьютера и внутренний кардридер.
Как видно из двух вышеприведенных рисунков кардридеры и планки подключаются с помощью 8 контактного слитного разъема.
Но подключение USB разъемов на переднюю панель иногда бывает затруднено тем, что пины этого разъема бывают разъединены.
Подключение USB к материнской плате — схема
На них нанесена маркировка, подобной той которую мы видели на разъемах подключения передней панели. Как всем известно, в USB разъеме используются 4 контакта: питание +5 вольт, земля и два контакта для передачи данных D- и D+. В разъеме подключения к материнской плате мы имеем 8 контактов, 2 порта USB.
Если разъем все же будет состоять из отдельных пинов, цвета подключаемых проводов видно на рисунке выше.
Помимо кнопок включения, сброса, индикации и USB разъемов, на переднюю панель выводятся гнезда подключения микрофона и наушников. Эти гнезда также подключаются к материнской плате отдельными пинами.
Подключение гнезд организовано таким образом, чтобы при подключении наушников отключались колонки, подключенные к разъему Line-Out в задней части материнской платы. Разъем, к которому подключаются гнезда на передней панели, называется FP_Audio , или Front Panel Audio . Этот разъем можно видеть на рисунке:
Распиновку или расположение контактов на разъеме видно на следующем рисунке:
Подключение fp audio
Здесь есть один нюанс, если вы пользовались корпусом с гнездами для микрофона и наушников, а после захотели поменять на корпус без таких гнезд. Соответственно не подключая разъемы fp_audio на материнскую плату. В таком случае при подключении колонок к разъему Line-Out материнской платы звука не будет.
Для того чтобы встроенная звуковая карта заработала, нужно установить две перемычки (джампера) на 2 пары контактов, как на рисунке далее:
Такие джамперы — перемычки используются для установки на материнских платах, видео, звуковых картах и других устройствах для задания режимов работы.
Устроена перемычка внутри очень просто: в ней два гнезда, которые соединены между собой. Поэтому, когда мы одеваем перемычку на два соседних штырька — контакта, мы их замыкаем между собой.
Также на материнских платах встречаются распаянные разъемы LPT и COM портов. В таком случае для подключения используется планка с выводом соответствующего разъема на заднюю стенку системного блока.
При установке нужно быть внимательным и не подключить разъем неправильно, наоборот. Ещё на материнских платах находятся разъемы для подключения кулеров . Их количество бывает, в зависимости от модели материнской платы равным двум, в дешевых моделях плат, до трех в более дорогих.
К этим разъемам подключаются кулер процессора и кулер на выдув, расположенный на задней стенке корпуса. К третьему разъему можно подключить кулер, устанавливаемый на передней стенке системного блока на вдув, либо кулер устанавливаемый на радиатор чипсета.
Все эти разъемы взаимозаменяемы, так как они идут в основном трехпиновые, исключение составляют четырехпиновые разъемы подключения кулеров процессора.

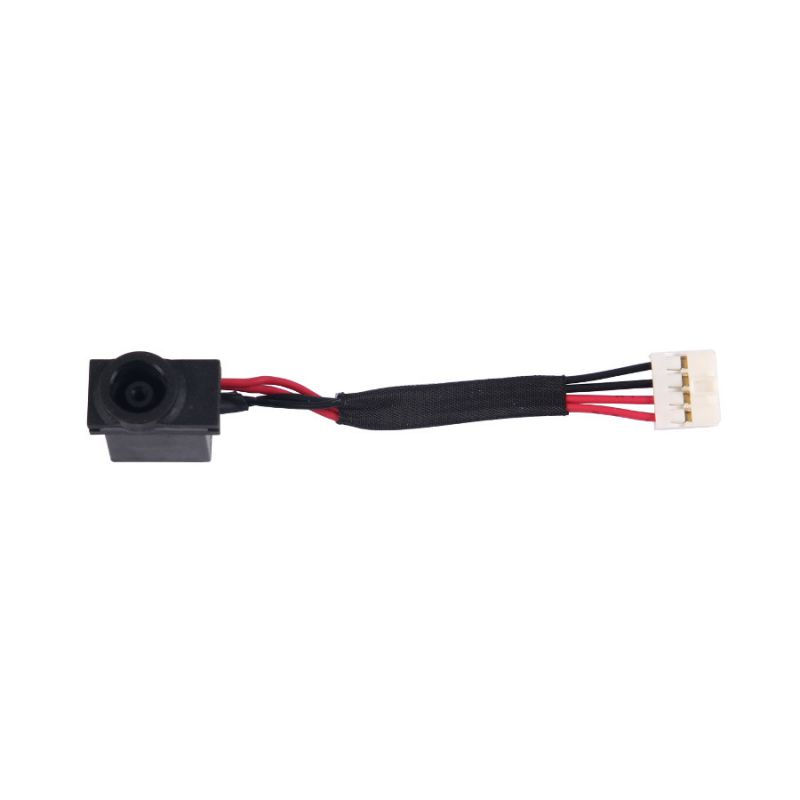

Неисправности ноутбуков — ремонт разъема питания
Ремонт разъема питания ноутбука — Неисправности ноутбуков
В этом посте Неисправности ноутбуков — ремонт разъема питания рассматриваются основные проблемы с оборудованием ноутбука. И содержатся простые пошаговые инструкции по их диагностике и устранению. Давайте рассмотрим проблемы разъема питания ноутбука.
Общим слабым местом на большинстве ноутбуков является разъем питания постоянного тока. Если кто-то споткнется о провод, когда к ноутбуку подключен адаптер питания. — Есть вероятность, что разъем питания ноутбука выйдет из строя.
Если у вас повредился разъем питания то у вас есть несколько путей. Вы можете обратиться к профессионалам в Москве, перейдя по ссылке remont-laptops.ru/, или попытаться решить вопрос самостоятельно.
На большинстве ноутбуков разъем питания постоянного тока припаяли непосредственно к материнской плате. И только три или четыре маленьких контакта удерживают его на месте. К сожалению, это делает разъем питания довольно слабым.
Любое боковое натяжение шнура питания постоянного тока, когда он подключен к ноутбуку, обычно приводит к смещению хотя бы одного из этих контактов. Что в свою очередь приводит к поломке припоя вокруг него.
Современные ноутбуки потребляют довольно много энергии, примерно от 70 Вт до 120 Вт или даже больше. Плохое электрическое соединение от смещенного контакта приведет к искрам и нагреву, что в конечном итоге приведет к прожиганию отверстия в материнской плате и даже может стать причиной возгорания.
Обычные признаки неисправности разъема питания ноутбука:
- Батарея не заряжается должным образом или остается наполовину заряженной, несмотря на то, что вы использовали адаптер питания.
- Экран мерцает (яркость меняется), когда шнур питания подключен. Это вызвано переключением ноутбука между источником постоянного тока (экран ярче) и аккумулятором (экран тусклее).
- Штекер постоянного тока нагревается после нескольких минут использования и может даже пахнуть горением.
- Из гнезда постоянного тока слышны «царапающие» звуки.
Все эти симптомы вызываются плохим контактом между разъемом питания постоянного тока и материнской платой.
Существует несколько моделей ноутбуков, которые устойчивы к этой проблеме. На все старые ноутбуки Dell, которые используют трехконтактный разъем питания постоянного тока, обычно это не влияет, вероятно, потому, что шнур питания вынимается легче.
Также некоторые старые модели Sony Vaio и 1-2 модели Toshiba, в которых гнездо питания крепится к корпусу отдельно. Вдали от материнской платы.
И на всех новых ноутбуков Apple, где шнур питания постоянного тока вы крепите магнитным способом. Просто чтобы предотвратить повреждение ноутбука в случае отключения в теме.
Как проверить исправен ли разъем питания ноутбука:
- Вытащить аккумулятор
- Подключите шнур питания
- Запустить ноутбук
- Осторожно покачивайте разъем питания постоянного тока на задней панели ноутбука
Если ваш ноутбук внезапно выключается (теряет питание), найдите хороший сервис, например такой как компания Fortis в Москве, которая может перепаять или заменить разъем питания, и не затягивайте, так как материнская плата уже начала подгорать вокруг смещенных контактов.
Некоторые сервисы предложат заменить всю материнскую плату, однако цена новой материнской платы вместе с трудозатратами на ее установку обычно будет выше текущей стоимости вашего ноутбука. Но это не всегда — поэтому лучше спросить.
Замена или повторная пайка разъема питания постоянного тока также не легкая работа. Обычно это занимает от двух до трех часов в зависимости от повреждения и модели ноутбука.
Чтобы добраться до разъема питания, ноутбук нужно полностью разобрать.
А материнскую плату придется достать. Затем, если плата вокруг смещенного штифта сильно обожжена, разъем питания нужно припаять, а плату исправить.
После этого необходимо установить другой разъем питания, прикрепленный к корпусу ноутбука и соединенный проводами с материнской платой. Это поскольку исправленная плата не будет достаточно прочной, чтобы поддерживать оригинальный тип разъема питания. Тот, который припаяли непосредственно к разъему материнской платы.
