Что такое термистор NTC TTC-103. Каковы его основные характеристики. Где применяется данный термистор. Как правильно выбрать и использовать NTC TTC-103. На что обратить внимание при работе с этим компонентом.
Общие сведения о термисторе NTC TTC-103
Термистор NTC TTC-103 представляет собой полупроводниковый резистор с отрицательным температурным коэффициентом сопротивления. Основные характеристики данного компонента:
- Номинальное сопротивление при 25°C: 10 кОм
- Допуск сопротивления: ±1%, ±2%, ±3% или ±5% (в зависимости от модификации)
- Коэффициент температурной чувствительности B: 3740K
- Диаметр корпуса: 3 мм
- Рабочий температурный диапазон: от -40°C до +125°C
Благодаря своим характеристикам, TTC-103 широко используется для измерения и контроля температуры в различных электронных устройствах и системах.
Принцип работы NTC термистора
Как работает термистор NTC TTC-103? Его сопротивление уменьшается с ростом температуры по нелинейному закону. При нагреве полупроводникового материала термистора увеличивается концентрация свободных носителей заряда, что приводит к снижению электрического сопротивления.
Зависимость сопротивления от температуры для NTC термисторов описывается уравнением:
R = R0 * exp(B * (1/T — 1/T0))
где R — сопротивление при температуре T, R0 — номинальное сопротивление при температуре T0, B — коэффициент температурной чувствительности.
Основные области применения термистора TTC-103
Благодаря своим характеристикам, термистор NTC TTC-103 находит применение во многих сферах:
- Измерение и контроль температуры в бытовой технике (холодильники, стиральные машины, кондиционеры)
- Термокомпенсация в электронных схемах
- Датчики температуры в автомобильной электронике
- Системы климат-контроля
- Медицинское оборудование
- Промышленная автоматика
Такая универсальность обусловлена высокой чувствительностью, компактными размерами и доступной ценой термисторов TTC-103.
Преимущества использования NTC термисторов
Почему NTC термисторы, включая модель TTC-103, так популярны? Они обладают рядом важных достоинств:
- Высокая чувствительность к изменению температуры
- Компактные размеры
- Быстрый отклик на изменение температуры
- Простота использования
- Низкая стоимость
- Высокая надежность и долговечность
- Широкий выбор номиналов и характеристик
Эти преимущества делают NTC термисторы оптимальным выбором для многих применений, связанных с измерением и контролем температуры.
Особенности подключения и использования TTC-103
При работе с термистором NTC TTC-103 следует учитывать некоторые важные моменты:
- Необходимо правильно рассчитать ток через термистор, чтобы избежать саморазогрева
- Для повышения точности измерений рекомендуется использовать мостовые схемы
- Следует учитывать нелинейность характеристики при обработке результатов измерений
- Важно обеспечить хороший тепловой контакт термистора с объектом измерения
- При монтаже нужно соблюдать осторожность, чтобы не повредить хрупкий корпус
Правильный учет этих особенностей позволит максимально эффективно использовать возможности термистора TTC-103.
Сравнение TTC-103 с другими типами датчиков температуры
Как TTC-103 соотносится с альтернативными решениями для измерения температуры? Рассмотрим основные отличия:
| Параметр | NTC термистор TTC-103 | Термопара | Платиновый термометр сопротивления |
|---|---|---|---|
| Диапазон температур | -40…+125°C | -200…+1800°C | -200…+850°C |
| Точность | Средняя | Средняя | Высокая |
| Линейность | Нелинейная характеристика | Почти линейная | Линейная |
| Стоимость | Низкая | Средняя | Высокая |
Как видно, TTC-103 оптимален для применений, не требующих экстремальных температур и сверхвысокой точности, но критичных к цене компонентов.
Рекомендации по выбору термистора TTC-103
На что обратить внимание при выборе конкретной модификации TTC-103 для своего проекта?
- Номинальное сопротивление должно соответствовать диапазону измеряемых температур
- Допуск следует выбирать исходя из требуемой точности измерений
- Коэффициент B влияет на чувствительность термистора в разных диапазонах
- Размер корпуса должен соответствовать конструктивным особенностям устройства
- Необходимо учитывать максимальную рабочую температуру термистора
Правильный выбор этих параметров обеспечит оптимальную работу термистора в конкретном применении.
На графике выше представлена типичная характеристическая кривая термистора TTC-103. Она наглядно демонстрирует нелинейную зависимость сопротивления от температуры, что является ключевой особенностью NTC термисторов.
Заключение
Термистор NTC TTC-103 представляет собой надежный и экономичный компонент для измерения и контроля температуры в широком спектре применений. Его ключевые преимущества — высокая чувствительность, компактность и доступная цена — делают его популярным выбором для многих инженерных проектов. При правильном применении с учетом особенностей работы NTC термисторов, TTC-103 способен обеспечить точные и стабильные измерения температуры в различных устройствах и системах.
NTC-терморезиторы (термисторы) от компании Sencera
NTC-терморезисторы (термисторы) от компании Sencera
Терморезисторы (термисторы) — это полупроводниковые элементы, сопротивление которых логарифмически зависит от температуры. Существуют терморезисторы с отрицательным (NTC) и положительным (PTC) температурным коэффициентом. В первом случае сопротивление уменьшается с увеличением температуры, во втором случае — увеличивается.
Не следует путать терморезисторы с термосопротивлениями (термометрами сопротивления, RTD). Термосопротивления имеют практически линейную зависимость R(T), работают в более широком диапазоне температур, превосходят терморезисторы по надежности и повторяемости, однако их стоимость значительно выше по сравнению с терморезисторами.
NTC-терморезисторы от компании Sencera — это бюджетные датчики для работы с температурами до +110 °C. Выпускаются SMD-датчики и элементы для монтажа в отверстия с жесткими или гибкими выводами.
СЕРИЯ CT — ТЕРМОРЕЗИСТОРЫ ДЛЯ ПОВЕРХНОСТНОГО МОНТАЖА
Миниатюрные элементы для поверхностного монтажа, которые выпускаются в корпусах трех типов — 1206, 0805 и 0603.
| Обозначение | Размер, мм |
| 1206 | 3.2 x 1.6 |
| 0805 | 2.0 x 1.25 |
| 0603 | 1.6 x 0.8 |
Коэффициент рассеяния составляет 1 мВ/°С, а постоянная времени t = 7 сек. Другие характеристики термисторов серии CT представлены в таблице.
| Термистор | Номинальное при t = 25°C, кОм |
B (при t=25°C — 85°C), K |
Разброс номинального сопротивления |
| СT302В1 | 3 | 3510 |
1% |
| СT302В3 | 3% | ||
| СT302В5 | 5% | ||
| СT502С1 | 5 | 3324 |
1% |
| СT502С3 | 3% | ||
| СT502С4 | 5% | ||
| СT103C1 | 10 | 3435 | 1% |
| СT103C3 | 3% | ||
| СT103C5 | 5% | ||
| CT103D1 | 10 | 3950 |
1% |
| CT103D3 | 3% | ||
| CT103D5 | 5% | ||
| CT203D1 | 20 | 3950 |
1% |
| CT203D3 | 3% | ||
| CT203D5 | 5% | ||
| CT473D1 | 47 | 3965 |
1% |
| CT473D3 | 3% | ||
| CT473D5 | 5% | ||
| CT104D1 | 100 | 4040 |
1% |
| CT104D3 | 3% | ||
| CT104D5 | 5% |
СЕРИЯ TS — ТЕРМОРЕЗИСТОРЫ С ДЛИННЫМИ ГИБКИМИ ВЫВОДАМИ
Терморезисторы серии TS представляют собой «бусинки», покрытые гипоксидной смолой и оснащенные двумя гибкими изолированными выводами, оголенными на конце.
L = 100±3 мм
W = 1,6 мм (максимум)
Рабочий температурный диапазон серии TS — от -40 до +90 °C.
Коэффициент рассеяния составляет 0.7 мВ/°С, постоянная времени t = 3.2 .. 3.4 сек. Другие характеристики термисторов серии TS представлены в таблице.
| Термистор | Номинальное сопротивление при t = 25°C, кОм |
Коэффициент температурной чувствительности B (при t=25°C — 85°C), K |
Разброс номинального сопротивления |
| TS212D3 | 2.1 | 3850 | 3% |
| TS402B3 | 4.0 | 3100 | 3% |
| TS582D3 | 5.8 | 3641 | 3% |
| TS902C3 | 9. 0 |
3470 | 3% |
| TS103C1 | 10.0 | 3435 | 1% |
| TS103C3 | 3% | ||
| TS103C5 | 5% | ||
| TS203D | 20.0 | 3950 | 3% |
| TS303D | 30.0 | 3950 | 3% |
| TS403D | 40.0 | 3525 | 3% |
| TS413D | 41.0 | 3435 | 3% |
| TS503D1 | 50.0 | 3965 | 1% |
| TS503D3 | 3% | ||
| TS503D5 | 5% | ||
| TS593D | 59.0 | 3617 | 3% |
| TS833D | 83. 0 |
4013 | 3% |
| TS104D | 100 | 4040 | 3% |
| TS224D | 220 | 4021 | 3% |
| TS234D | 230 | 4274 | 3% |
СЕРИИ HAT И HT — ТЕРМОРЕЗИСТОРЫ С ЖЕСТКИМИ ВЫВОДАМИ
Терморезисторы серии HAT и HT имеют два жестких вывода и предназначены для ручного монтажа на плату.
Главное отличие датчиков HAT и HT — размеры элемента.
Кроме того, эти серии еще отличаются рядом электрических характеристик. Например, коэффициент рассеяния для серии HAT составляет 3 мВ/°C, а для серии HT — 2 мВ/°C; постоянная температуры для HAT составляет 12 секунд, а для HT — 15 секунд. Другие характеристики элементов приведены в таблице.
| Термистор | Номинальное сопротивление при t = 25°C, кОм |
Коэффициент температурной чувствительности B (при t = 25°C .  . 85°C), K |
Разброс номинального сопротивления |
Рабочий температурный диапазон |
| HAT102B1 | 1 | 3100 | 1% | -50 … +90°C |
| HAT102B3 | 3% | |||
| HAT102B5 | 5% | |||
| HT102B1 | 1% | |||
| HT102B3 | 3% | |||
| HT102B5 | 5% | |||
| HAT202B1 | 2 | 3182 | 1% | |
| HAT202B3 | 3% | |||
| HAT202B5 | 5% | |||
| HT202B1 | 1% | |||
| HT202B3 | 3% | |||
| HT202B5 | 5% | |||
| HAT502C1 | 5 | 3324 | 1% | -50 . .. +110°C |
| HAT502C3 | 3% | |||
| HAT502C5 | 5% | |||
| HT502C1 | 1% | |||
| HT502C3 | 3% | |||
| HT502C5 | 5% | |||
| HAT103C1 | 10 | 3435 | 1% | |
| HAT103C3 | 3% | |||
| HAT103C5 | 5% | |||
| HT103C1 | 1% | |||
| HT103C3 | 3% | |||
| HT103C5 | 5% | |||
| HAT103D1 | 10 | 3977 | 1% | |
| HAT103D3 | 3% | |||
| HAT103D5 | 5% | |||
| HT103D1 | 1% | |||
| HT103D3 | 3% | |||
| HT103D5 | 5% | |||
| HAT203D1 | 20 | 1% | ||
| HAT203D3 | 3% | |||
| HAT203D5 | 5% | |||
| HT203D1 | 1% | |||
| HT203D3 | 3% | |||
| HT203D5 | 5% | |||
| HAT473D1 | 47 | 1% | ||
| HAT473D3 | 3% | |||
| HAT473D5 | 5% | |||
| HT473D1 | 1% | |||
| HT473D3 | 3% | |||
| HT1473D5 | 5% | |||
| HAT503D1 | 50 | 1% | ||
| HAT503D3 | 3% | |||
| HAT503D5 | 5% | |||
| HT503D1 | 1% | |||
| HT503D3 | 3% | |||
| HT503D5 | 5% |
Как проверить термистор мультиметром | CxemOk.
ruДоброго времени суток! Сегодня в этой статье будет простой способ проверки термистора. Наверное, всем радиолюбителям известно, что термисторы бывают двух типов NTC (Отрицательный температурный коэффициент) и PTC (Положительный температурный коэффициент). Как следует из их названий, сопротивление термистора NTC будет уменьшаться с повышением температуры, а сопротивление термистора PTC с ростом температуры – увеличится. Грубо проверить термисторы NTC и PTC можно с помощью любого мультиметра и паяльника.
Для этого нужно переключить мультиметр в режим измерения сопротивления и подключить его клеммы к выводам термистора (полярность не имеет значения). Запомните сопротивление и поднесите нагретый паяльник к термистору и в это же время смотрите за сопротивлением, оно должно увеличиваться, либо уменьшаться. В зависимости от того какого типа термистор перед вами PTC или NTC. Если все, так как описано выше — термистор исправен.
Теперь как это будет на практике, а для практики я взял первый попавшийся термистор это оказался NTC термистор MF72. Первым делом я подключил его к мультиметру, для того чтоб заснять процесс проверки и из-за отсутствия крокодильчиков на мультиметре, мне пришлось припаять к термистору провода и затем просто прикрутить к контактам мультиметра.
Проверка термистора мультиметром
Как видно по фото при комнатной температуре сопротивление термистора 6.9 Ом, это значение вряд ли верное, так как светится индикатор разряженной батареи. Затем я поднес паяльник к термистору и немного дотронулся к выводу, чтоб быстрее передать тепло от паяльника к термистору.
Проверка термистора, греем паяльником
Проверка термистора, уменьшение сопротивления при нагреве
Проверка термистора, остановка сопротивления на определенном значении
Сопротивление начало не спеша уменьшаться и остановилось на значении 2 Ома, видимо при такой температуре паяльника это минимальное значение.
Исходя из этого, я почти на все сто уверен, что данный термистор исправен.
Если изменение сопротивления будет не плавным или вообще не будет, каких-либо изменений значит, термистор не исправен.
Запомните это только грубая проверка. Для идеальной проверки вам нужно измерять температуру и соответствующее сопротивление термистора, затем эти значения сравнить с даташитом на данный термистор.
ТТЦ-103 термометр термоэлектрический микропроцессорный
Микропроцессорный термоэлектрический термометр ТТЦ-103; ТТЦ 103; ТТЦ103; термометр ТТЦ-103; ТТЦ 103; ТТЦ103; купить ТТЦ-103; ТТЦ 103; ТТЦ103; купить дешевле ТТЦ-103; ТТЦ 103; ТТЦ103; цена термометра ТТЦ-103; ТТЦ 103; ТТЦ103; технические характеристики ТТЦ-103; ТТЦ 103; ТТЦ103
НАЗНАЧЕНИЕ ТЕРМОМЕТРА ТТЦ-103
Микропроцессорный термоэлектрический термометр ТТЦ-103 предназначен для измерения температуры расплавленного металла.
Состоит изцифрового измерительного прибора и пакета преобразователя термоэлектрического типаПТВР, вмонтированного в специальный держатель-черенок типа « удочка ».
Процесс измерения состоит в погружении пакета ПТВР в расплавленный металл иотсчета значений на цифровом табло по окончании процесса измерения.
После окончания процесса измерения подаются звуковой и световой сигналы, аизмеренное значение температуры (до 32 значений) автоматически заносится в память и можетпозже считываться.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТТЦ-103
| Диапазон контролируемых температур | от 0 до 1800 ºС |
| Граница допустимого значения основной погрешности | не более 1 % |
| Разрешение | 1 ºС |
| Температура окружающей среды | от 5 до 60 ºС |
| Напряжение питания | 3,6 В |
| Потребляемая мощность | не более 0,012 Вт |
| Габаритные размеры: — измерительного прибора — корпуса термопреобразователя | 125х70х25 мм 1200х400 мм |
TTC-103 PDF — 10 Ом, температура термистора
Номер детали: TTC-103
Функция: Температурная компенсация термистора
Производство: ТКС, Вольт (www.
voltts.com.br)
Изображений:
1 стр.
2 стр.
Описание:
SCK-SERIES Номер детали Код SCK-SERIES Номер детали Код [A] Код продукта SCK NTC-Защита от импульсных перенапряжений DISC 05 08 10 13 15 20 Ø Размер 5 Ø 8 Ø 10 Ø 13 Ø 15 Ø 20 Ø Номер детали.(R25) 101 10 Ом / 1 А 053 5 Ом / 3 А 2R55A 2,5 Ом / 5 А 203 20 Ом / 3 А 1R38 1,3 Ом / 8 А 106 10 Ом / 6 А:: Допуск R25 L ± 15% M ± 20% SI IC IQ AE: Подводящий провод Стиль Прямой вывод Внутренний перегиб Вывод Внутренний перегиб Резаный вывод Внутренний перегиб Большой шаг Резаный вывод Резьбовое отверстие Шаг отверстия: 12,7 мм; Шаг отверстия в коробке: 15,0 мм; Код продукта SCK NTC-Устройство защиты от импульсных перенапряжений DISC 05 08 10 13 15 20 Ø Размер 5 Ø 8 Ø 10 Ø 13 Ø 20 Ø 20 Ø Номер детали (R25) 101 10 Ом / 1 А 053 5 Ом / 3 А 2R55A 2,5 Ом / 5 А 203 20 Ом / 3 А 1R38 1,3 Ом / 8A 106 10Ω / 6A:: Допуск R25 L ± 15% M ± 20% SIGH: Тип провода Прямой вывод Внутренний перегиб Вывод Внутренний перегиб Отрезанный вывод Внутренний перегиб Вывод с большим шагом резьбы: специальные спецификации.
Контрольный номер Стр. 1/22 Rua Juquiá, 217 — Vila Antonieta — S.B.C. — Cep: 09629-040 — SP — Brasil Тел .: (11) 4367-7411 — Факс: (11) 4367-7416 — www.voltts.com.br — [email protected] NTC POWER THERMISTOR 5Ø SERIES POWER DERATING КРИВАЯ RT ХАРАКТЕРИСТИКА КРИВАЯ СПЕЦИФИКАЦИЯ Макс. Прибл. Стабильное сопротивление нулевой мощности Тепловая Тепловая рабочая часть Состояние без сопротивления при макс. Время рассеяния Температура при 25ºC Текущая постоянная постоянного тока (ºC) (Ом) при 25ºC при 25ºC (мВт / ºC) (сек.) (A) (мОм) SCK-052 5 2 429 14 17-40 ~ + 150 SCK-101 10 1 1126 15 17-40 ~ + 150 SCK-20X3 20 0.3 5560 14 22-40 ~ + 150 РАЗМЕР Блок. мм Диск Ø 5 D макс. 6.5 л. Мин. 31 дн. ни. 0,8 ± 0,02 П. нор. 4 ± 0,6 Т. макс. 5 ХАРАКТЕРИСТИКА V-I Стр. 2/22 Rua Juquiá, 217 — Vila Antonieta — S.B.C. — Cep: 09629-040 — SP — Brasil Тел .: (11) 4367-7411 — Факс: (11) 4367-7416 — www.voltts.com.br — [email protected] NTC POWER THERMISTOR 8Ø SERIES POWER DERATING ХАРАКТЕРИСТИКИ ИЗОБРАЖЕНИЯ Деталь № Макс.
Прибл. Устойчивое сопротивление при нулевой мощности Термическое термическое рабочее сопротивление при макс. Время рассеяния Температура при 25ºC Текущая постоянная постоянного тока (ºC) (Ω) при 25ºC при 25ºC (мВт / ºC) (разд.) (А) (мОм) 4 2441 17 31-40 ~ + 170 5 3261 17 36-40 ~ + 170 6 3283 17 38-40 ~ + 170 8 2 520 16 36-40 ~ + 170 10 2 542 17 38-40 ~ + 170 15 2 548 15 38-40 ~ + 170 20 1 1544 17 41-40 ~ + 170 RT ХАРАКТЕРИСТИКА КРИВАЯ SCK-042 SCK-053 SCK-063 SCK-082 SCK-102 SCK-152 SCK- 201 РАЗМЕР Ед. мм Диск Ø 8 D макс. 9,5 л. Мин. 31 дн. ни. 0,8 ± 0,02 П. нор. 5 ± 0,8 Т. макс. 5 ХАРАКТЕРИСТИКА V-I Стр. 3/22 Rua Juquiá, 217 — Vila Antonieta — S.B.C. — Главный исполнительный директор: 09629-040 — SP — Бразилия Тел .: (11) 4367-7411 — Факс: (11) 4367-7416 — www.voltts.com.br — [email protected] СИЛОВОЙ ТЕРМИСТОР NTC СЕРИИ 10 Ø КРИВАЯ СНИЖЕНИЯ МОЩНОСТИ Макс. Прибл. Устойчивое сопротивление нулевой мощности Термическое термическое рабочее Деталь № Resi […]
3 стр.
TTC-103 Лист данных
1996 — НТК-10 Ом Аннотация: NTC 4,7 ntc 60 ntc 33 ntc 47k ntc 4,7 NTC 470 Ом NTC 4,7k NTC 4,7 Siemens NTC 15 | Оригинал | |||||
2002 — Схема электрическая плита Аннотация: Термистор K2905 NTC-10 NC 80 NTC Схема термистора EPCOS K276 NTC термистор схема преобразования сигнала для NTC Epcos NTC Замечания по применению Термистор NC 33 | Оригинал | |||||
НТК 110 2,2к Реферат: ntc 470 15 NTC 100-11 NTC 15 0603 ntc 1.8k NTC 30K ntc 7,0 NTC 4,70 — 7 ntc 1,8K 25 NTC 4,7K | Оригинал | 50М100М
NTCG103JF103F
NTCG103JF103F
150 пФ
НТК 110 2,2к
ntc 470 15
NTC 100 — 11
NTC 15 0603
NTC 1. 8k
NTC 30K
ntc 7.0
NTC 4.70 — 7
ntc 1.8K 25
NTC 4,7 К | ||||
NTC 15 Резюме: NTCG164Bh203J NTC 100-11 ntc 20 k NTC 104 NTC 15K NTC 20K NTC 5k NTC 103 ntc 10K 3435k | Оригинал | 2002/95 / EC NTCG164Bh203J B25 / 85 4100 К 300 мм 500 мм) B3 / 50 B0 / 25 B60 / 85 NTC 15 NTCG164Bh203J NTC 100 — 11 ntc 20 к NTC 104 NTC 15K NTC 20K NTC 5k NTC 103 ntc 10K 3435k | ||||
2005 — SC804A Аннотация: SC804AMLTRT SC804EVB MLPQ-16 | Оригинал | SC804A SC804A E9010 MLPQ-16 SC804AMLTRT SC804EVB MLPQ-16 | ||||
2009 — НТК 200-9 Резюме: NTC 100 — 11 NTC 301 ntc 204 CLD-AP29 ESD TVS лом NTC200-9 ntc 20 k | Оригинал | CLD-AP29 NTC 200-9 NTC 100 — 11 NTC 301 ntc 204 ESD TVS лом NTC200-9 ntc 20 к | ||||
2005 — НТК 2200 Резюме: NTC 472 NTC 471 NTC 222 NTC 103 NTC CODE ntc 80 ntc 7.0 NTC 110 6,8 резистор FENGHUA | Оригинал | NTC05103J NTC 2200 NTC 472 NTC 471 NTC 222 NTC 103 КОД NTC ntc 80 ntc 7.0 NTC 110 6,8 FENGHUA резистор | ||||
2010 — использование NTC внутри Резюме: EN50187 AN2009-10 транзистор NTC 1,0 B25 эквивалентная схема измерения температуры ntc 3433K электронная схема температуры и сопротивления резистора 10 кОм AN2008 | Оригинал | AN2009-10 используя NTC внутри EN50187 AN2009-10 транзистор NTC 1,0 Эквивалент B25 схема измерения температуры ntc 3433K электронная схема температура до сопротивления резистора 10 кОм AN2008 | ||||
к B688 Аннотация: ntc 103 NTC 6D-22 транзистор 8BB smd NTC Термистор 100 кОм 5D-18 NTC 8d-18 ntc 0614 A86 SMD транзистор b688 | Оригинал | 100 Гц 10 кГц Б-225, k B688 ntc 103 НТК 6Д-22 транзистор 8BB smd Термистор NTC 100 кОм 5Д-18 НТК 8д-18 ntc 0614 A86 SMD транзистор b688 | ||||
2000 — термометр нтц 1к Реферат: СХЕМА ТЕРМОСТАТА ntc термистор stc таблица преобразования NTC 1K ntc 10K СХЕМА ТЕРМОСТАТА NTC 33 температура в сопротивление резистора 10k ntc db09f NTC 1000 | Оригинал | Ан-2003 ACE1101 ACE1101 470нФ выполнить793-856858 Ан-2003 ntc 1k термометр СХЕМА ТЕРМОСТАТА ntc таблица преобразования термистора stc NTC 1K ntc 10K СХЕМА ТЕРМОСТАТА NTC 33 температура до сопротивления резистора 10 кОм db09f NTC 1000 | ||||
2005 — NTCC Аннотация: Текст аннотации недоступен | Оригинал | SC804A NTCC | ||||
НТК 30К Реферат: NTC 4,7 S M ntc 1.8k NTC 33k ntc 1,8K 25 ntc 100K 4085 NTCG204Ah573 NTC 3K ntc 7,0 NTC 15K | Оригинал | 2002/95 / EC
NTCG203Jh572
NTCG203JH682
НТЦГ203Нх203
НТЦГ203Нх253
НТЦГ203Ш323
НТКГ203Ш433
NTCG204Ah573
NTCG204AH683
НТКГ204Ч204
NTC 30K
NTC 4,7 S M
NTC 1. 8k
NTC 33k
ntc 1.8K 25
ntc 100K 4085
NTCG204Ah573
NTC 3K
ntc 7.0
NTC 15K | ||||
термистор ntc 10k Резюме: NTC 5,0 | Оригинал | LTC4070 450 нА) 500 мА LTC4065L 250 мА LTC4065, 250 мА, LTC4071 550 нА) 4070fc термистор ntc 10k NTC 5,0 | ||||
НТК 472 Аннотация: термистор ntc 5k NTC 5K термистор термистор ntc 820 3851 термистор EUPEC tt 105 NTC 10k термодатчик NTC 5k термодатчик 3375K NTC 10 термистор | Оригинал | 3375К, D-59581 NTC 472 термистор ntc 5k Термистор NTC 5K термистор ntc 820 3851 термистор EUPEC tt 105 Датчик температуры NTC 10k Датчик температуры NTC 5k 3375 тыс. Термистор NTC 10 | ||||
2013 — Нет в наличии Аннотация: Текст аннотации недоступен | Оригинал | AUIR3240S AUIR3240S page10 | ||||
PTC 8754 Резюме: 10K NTC тип L NTC 15 pTC 3850k NTC 100-11 ntc 10K 3435k ntc 2020 NTCG164Bh203J pTC 5K ntc 100K 4085 | Оригинал | AWG267 300 мм 500 мм) 3300 К 3507 КБ 3850 тыс. 3950 тыс. 3435 тыс. PTC 8754 10K NTC тип L NTC 15 pTC 3850k NTC 100 — 11 ntc 10K 3435k ЧТК 2020 NTCG164Bh203J pTC 5K ntc 100K 4085 | ||||
1997 — s237 2.5 м Аннотация: NTC Ограничители пускового тока Термистор ntc siemens Ограничитель пускового тока ICL S464 S237 B57464-S109-M Конденсатор matsushita электролитический ОГРАНИЧИТЕЛЬ БРОСКА ПОСТОЯННОГО ТОКА B57464S109M | Оригинал | |||||
1999 — НТЦ Сименс М2020 Аннотация: Качественный ДАТЧИК термистора NTC 4,7 Термистор Сименс характеристика ntc Термистор 121 Датчик массового расхода воздуха siemens ntc m2020 M2020 Термисторы NTC книга dh термистор | Оригинал | |||||
1997 — Схема термистора NTC Аннотация: TAE1453A Термистор NTC Термистор с линейностью, гистерезисом 2453A простой вентилятор с терморегулятором и термистором k276 K276 NTC K276 1453a | Оригинал | |||||
NTC 100 — 11 Аннотация: ntc 10K 3435k ntc 100 15 NTCG163JF103F NTCG164KF104F NTC 10-11 ntc 1.0 NTCG103JF103F NTC 10 NTC 120 | Оригинал | 2002/95 / EC
NTCG163JF103F
150 пФ
PUF-SA02JA
NTC 100 — 11
ntc 10K 3435k
ntc 100 15
NTCG164KF104F
NTC 10 — 11
ntc 1. 0
NTCG103JF103F
NTC 10
NTC 120 | ||||
1999 — схема формирования сигнала для ntc Аннотация: термистор моста Уитстона мост Уитстона с термистором Схема термистора NTC Схема измерения температуры NC Термистор k276 Термистор NTC Siemens NTC Ограничители пускового тока NTC Siemens Примечания по применению термистора термистор NTC 300 | Оригинал | де / пр / инф / 50 / d0000000 B465-P6593-X-X-7600) схема формирования сигнала для ntc термистор моста Уитстона мост Уитстона с термистором Принципиальная схема термистора NTC схема измерения температуры ntc термистор к276 siemens ntc термистор НТЦ Сименс Ограничители пускового тока NTC Примечания по применению термистора термистор ntc 300 | ||||
ТЕРМИСТОР NTC Аннотация: Термисторы NTC 10 — 11 | OCR сканирование | 23 августа 00 г. ТЕРМИСТОРЫ NTC
Термисторы
NTC 10 — 11 | ||||
1998 — M2020 NTC Аннотация: ntc siemens m2020 термистор k276 NTC K276 ntc m2020 Кремниевые датчики температуры Термистор, NTC NTC Термистор K276 KTY микроконтроллер датчика температуры Термистор kty | Оригинал | M2020 M2020 NTC ntc siemens m2020 термистор к276 NTC K276 ntc m2020 Кремниевые датчики температуры Термистор, NTC Термистор NTC K276 Микроконтроллер датчика температуры KTY Термистор кты | ||||
2010 — НТК 10КАннотация: ntc 640 10k 10K NTC тип L NTC 50-11 AWG30 C | NTC 103 NTC M4 10K ntc ul2651 Текст: Текст файла недоступен | Оригинал | LUG03A LUG39A LUG04A LUG03A C | 17-июн-10 ntc 10K ntc 640 10k 10K NTC тип L NTC 50-11 AWG30 C | NTC 103
NTC M4
10 тыс. Нтк
ul2651 | |
NTC Ограничители пускового тока Указания по применению термистора Аннотация: Термисторы NTC Ограничители пускового тока EPCOS NTC Выбор термистора NTC для конденсатора постоянного тока ntc 10 epcos Epcos NTC Замечания по применению, как проверить термистор резистора NTC 10 ОГРАНИЧИТЕЛЬ ПУСКОВОГО ТОКА РЕЗИСТОР NTC epcos Термисторы ntc для ограничения пускового тока | Оригинал | |||||
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>| Teilenummer | Beschreibung | Херстеллер | |
| ЯС529 | Датчик магнитного поля | YAMAHA | |
| YAS526C | Датчик магнитного поля | YAMAHA | |
| ЯС525Б | Датчик магнитного поля | YAMAHA | |
| ЯС512 | Блоки питания AC-DC PCB Mount type | Cosel | |
| ЯС505 | Блоки питания AC-DC PCB Mount type | Cosel | |
| ЯС5 | Блоки питания AC-DC PCB Mount type | Cosel | |
| YAS1012 | Блоки питания AC-DC PCB Mount type | Cosel | |
| YAS1005 | Блоки питания AC-DC PCB Mount type | Cosel | |
| YAS10 | Блоки питания AC-DC PCB Mount type | Cosel | |
| VL5510 | КМОП-датчик с расширенным динамическим диапазоном | СТМикроэлектроника | |
| UPD3570 | 2560-битный датчик изображения CCD Liner | NEC Electronics | |
| SPLC100A2 | 40-КАНАЛЬНЫЙ ДРАЙВЕР ЖКД SEG / COM | SunPlus |

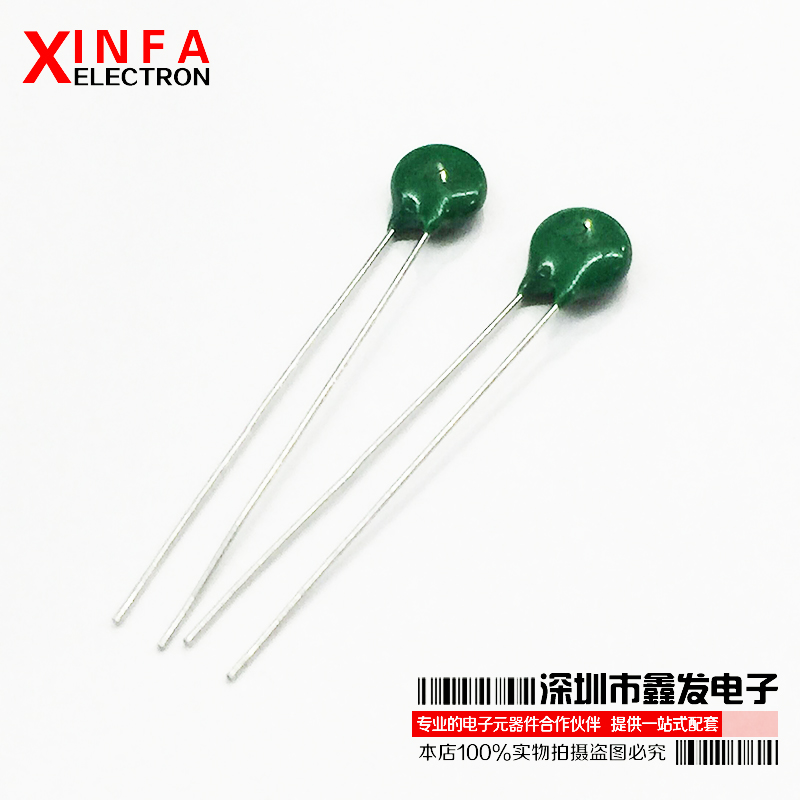

Термистор NTC TTC 3A103☐374-Для измерения температуры / компенсации-Ф3 мм, R: 10 кОм, ± 1/2/3/5%, B: 3740K
Название: Термистор с отрицательным температурным коэффициентом (NTC) TTC3A103☐374 *
■ Характеристики
| Группа: Thinking | Использование: для измерения температуры / компенсации |
| Размер корпуса: Ф03 мм | Диапазон рабочих температур: -40 40C ~ + 125 ℃ |
● Соответствие ROHS ● Доступны серии без галогенов (HF) ● Радиальное покрытие из свинцовой смолы ● Широкий диапазон сопротивления ● Рентабельность | Признание агентства: UL File NO: E138827 № файла TUV: R 50050155 № файла CQC: CQC04001011945; CQC04001011966 |
■ Электрические характеристики ( То же значение сопротивления, значение B для разных марок
отличается, вы можете выбрать только наиболее похожий )
● После подтверждения модели мы отправим вам образцы и техническое описание этой модели
● Бесплатные образцы
■ Код по каталогу
● Пример полной модели ： TTC3A103F3741EY 000 84 000 8 4 Общие суффиксы ： 1EY
■ Рекомендуемые приложения
1.
Бытовая техника
2. Компьютеры
3. Цифровые счетчики
4. Импульсные источники питания
5. Адаптеры
■ Структура и размеры (мы можем обрезать провода в соответствии с требованиями)

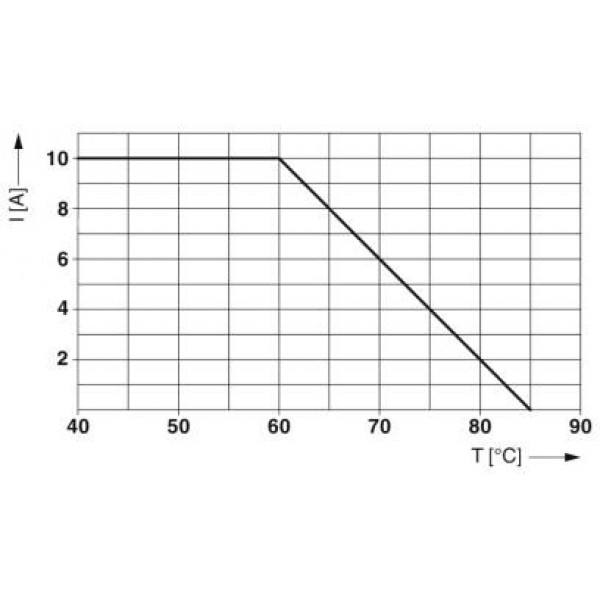

■ Кривая снижения макс. Рассеиваемой мощности
■ Характеристические кривые RT
■ Рекомендации по пайке
■
Каковы преимущества и недостатки различных методов упаковки варисторов?
■ Количество
■ Условия складского хранения продуктов
● Мы рады ответить на любые вопросы.отправьте нам сообщение или электронное письмо. Мы ответим как можно скорее.
● Процесс заказа ： Подтвердите продукт и модель → Отправьте образцы → Подтвердите образцы и предложения → Тест пройден → Заказ + оплата → Производство + оплата → Доставить
● Самое главное, мы несем ответственность за воздушный транспорт, 7 дней могут добраться до большинства городов мира.
вы можете получить товар быстро без каких-либо затрат на доставку
● Для бренда THINKING, мы доставляем образцы и товары самые быстрые, обычные продукты могут быть доставлены в тот же день ， и цена является наиболее конкурентоспособной, Да, закупки напрямую из Китая настолько просты
Как мы проводим послепродажное обслуживание?
Техническое описание термистора TTC 103 pdf загрузить
Техническое описание термистора TTC 103 pdf загрузить Продукты, описанные на этом веб-сайте, были разработаны и изготовлены для стандартных приложений, таких как общие электронные устройства, офисное оборудование, оборудование для передачи данных и связи, измерения.Предоставляя дизайнерам экономичную альтернативу. Ttc3a103f34d1 datasheetpdf 2-страничный думающий электронный. Добро пожаловать на страницу поиска и загрузки электронных компонентов в формате pdf, на одном из самых посещаемых веб-сайтов по поиску технических данных.
Пример выходной кривой термистора можно увидеть на рисунке 1. 16 июня 2017 г. ttc103 datasheet термистора температурная компенсация, pdf, распиновка, эквивалент, замена, схема, руководство, данные, схема, детали, техническое описание. Технически, все резисторы являются термисторами, их сопротивление немного изменяется с температурой, но это изменение есть.Ttc103 даташит термистора температурной компенсации, pdf, распиновка, эквивалент, замена, схема, руководство, данные, схема, детали, даташит. Техническое описание термистора температурной компенсации ttc103.
Технически все резисторы представляют собой термисторы, их сопротивление незначительно изменяется с температурой, но это изменение обычно очень мало и его трудно измерить. Техническое описание термистораpdf itt industries dema15pf0 техническое описание, техническое описание для номера детали dema15pf0, feature integration technology inc.Тип вывода термистора NTC для датчика температуры 20 Тип вывода термистора NC Тип температурные характеристики Центральное значение 21 для типа вывода термистора NC Технические характеристики и методы испытаний 22 для типа вывода термистора NC.
Из трех основных категорий датчиков термистор имеет самый большой параметр. Для защиты от перегрева может использоваться внешний термистор ntc, обнаружение температуры. Как постоянная времени, так и постоянная рассеяния будут изменяться в зависимости от выбранного термистора и корпуса.Первая и вторая цифры — значащие цифры, а третья. Техническое описание ttc103, pdf, техническое описание ttc103, ttc103, ttc. Аналоговый мультиметр должен находиться в режиме сопротивления. Хотя термопара — самый универсальный датчик температуры, а prtd — самый стабильный, слово. Дисковые термисторы Ametherms NTC имеют широкий диапазон значений сопротивления с допуском точности до 1%. Для работы этого веб-сайта нам нужна ваша помощь, чтобы поддержать нас. Это всего лишь образец и грубый тест для базового понимания того, как тестировать термистор.
Ye 103 шумоподавляющий конденсатор, ye103 datasheet, ye103. Ttc Thinking NTC термистор серии TTC размер корпуса 05. Могут быть получены спеченные керамические тела различных размеров.
Это поможет вам определить ценности, которые вам необходимо знать. Чип датчика и компенсации типа NC NTC микросхема термистора типа d f e j p u 0. Технические характеристики и документация на ertj1vg103fa, тип микросхемы термистора NTC, panasonic. Теперь нагрейте термистор, перемещая нагретый паяльник.
Серия Ttc03 3 мм дисковый тип для компенсации температуры думает electronic industrial co.Меры предосторожности при хранении, эксплуатации, номинальных характеристиках, пайке, монтаже и обращении в этом каталоге в формате pdf для предотвращения курения и / или возгорания и т. Д. Датчик и компенсационная микросхема типа NC Термисторы NC Тип микросхемы efjkp 3% 1% 5% 10% 03 индивидуальные спецификации код продукта код серии сопротивление допуск код номер детали tсопротивление, выраженное тремя цифрами. Ttc3a103h44d1 datasheetpdf 1 страница мышление электронное. Клеммы мультиметра подключаются к выводам термистора. Здесь мы предлагаем pdf-файл с техническими данными на полупроводники с наибольшим рейтингом, готовый для загрузки.
Коммутационный кабель Модель термистора 10k bbwchcbl обзор информация для заказа модель no. Вы можете дважды проверить с такими компаниями, как или, и использовать. Ttc3a103f34d1 datasheet, pdf, 3 страницы, думает электронное. Термистор — это терморезистор, резистор, сопротивление которого изменяется в зависимости от температуры. Использование системы обучения adafruit термистор-термистор. Технические данные ttc103, pdf, ttc103, ttc103, ttc103. Термистор, который я использовал в этой статье, представляет собой термистор ntc, поэтому, если у вас есть термистор ptc, он может вызвать изменения температуры, противоположные ожидаемым.Система поиска электронных компонентов и полупроводников. Термисторы PTC использовались в качестве таймеров в цепи катушки размагничивания большинства дисплеев с электронным управлением.
Термисторы Smdsmt ptc можно приобрести в Mouser Electronics. Во-первых, включение-выключение контроля температуры с помощью ntcle100, а затем имитация тока. Моделирование двух приложений, включающих термисторы ntc или ptc, выполненное в облаке systemvision.
Он следует предварительно заданной кривой, предоставленной производителем термистора.Ttc 103 pdf 10 Ом, термисторная компенсация температуры, техническое описание ttc 103, распиновка ttc 103, эквивалент ttc 103, замена ttc 103, схема ttc 103. Термистор ntc sck 103 в основном не является критическим компонентом, поэтому вы можете заменить его аналогичным продуктом 10 Ом 2. Вам доступен широкий спектр вариантов термистора ntc ttc.
Строгие условия смешивания, прессования, спекания и металлизации обеспечивают отличные характеристики продукта от партии к партии. Была написана компьютерная программа, названная по имени thmsti, которая стремится минимизировать эти ошибки.23 августа 2017 г. ttc103 pdf 10 Ом, термисторная компенсация температуры, техническое описание ttc103, распиновка ttc103, эквивалент ttc103, замена ttc103, схема ttc103. Наша обширная коллекция включает более 900 000 таблиц данных, которые вы можете легко скачать. Эти константы определяют свойства теплопередачи корпуса, расположение термистора, масса и тип провода.
Термисторы сделаны так, что сопротивление резко изменяется с температурой, так что оно может составлять 100 Ом или более на градус. Диск термистора, покрытый лаком, луженые медные выводы, расстояние между выводами 5.Ye103 datasheetpdf 1 страница okaya electric america, inc. Мы некоммерческий веб-сайт для обмена и загрузки документов. Широко используется для контроля температуры в электронных устройствах, таких как сигнализация, термометры.
Термистор, как и rtd, термистор также является термочувствительным резистором. Общие характеристики термисторов NTC 1 введение Термисторы NTC — это термочувствительные резисторы, изготовленные из смеси оксидов Mn, Ni, Co, Cu, Fe. Купите ttc3a103j39h4ey ntc, просмотрите информацию о производителе и наличии, а также таблицу данных в формате pdf для ttc3a103j39h4ey на сайте jotrin electronics.Устройства имеют постоянную рассеяния от 3 до 17 мВт и тепловую постоянную времени до 5 с. Все термисторы bapi имеют стандартную точность 0. Ertj1vg103fa ntc термистор чип типа термистор ntc.
Ttc103 pdf 10 Ом, термисторная компенсация температуры, техническое описание ttc103, распиновка ttc103, эквивалент ttc103, замена ttc103, схема ttc103. Загрузите пример программного обеспечения термистора Arduino здесь и распакуйте файл. Сделайте учебное пособие по термистору датчика температуры Arduino. Номер продукта, объяснение, приложения, характеристики, размеры.Схема размагничивания с использованием термистора ptc проста, надежна своей простотой и.
Рон, вы можете скачать техническое описание термистора прямо здесь. Ttc 103 ntc термистор промышленные товары применяются и. Этот продукт имеет функции температурной компенсации термистора. Ttc102 datasheet, ttc102 pdf, распиновка ttc102, аналог, замена термистора температурной компенсации tks, схема, схема, инструкция. Термистор — это тип резистора, сопротивление которого зависит от температуры и имеет значение электрического сопротивления для каждой абсолютной температуры.Ttc103 datasheet, ttc103 pdf, ttc103 data sheet, ttc103 manual, ttc103 pdf, ttc103, datenblatt, electronics ttc103, alldatasheet, free, datasheet, даташиты, данные.
Ttc03 series3-миллиметровый диск для измерения температуры, компенсации, думая, электронное промышленное сотрудничество. TTC 103 Термистор NC Термистор общего назначения 10 кОм. Внимание! Позистор термистора 23 ptc для микросхемы датчика перегрева типа 0603 1608 размер 24. Термисторы изготавливаются по определенной кривой с высокой степенью точности.Ttc 102 datasheet, ttc 102 pdf, распиновка ttc 102, эквивалент, замена термистора температурной компенсации tks, схема, схема, руководство. Ye103 t73ye103kt20, 10, 500 t73ye103kt20, vishay t73 series vishay t73 series — полностью герметичные однооборотные триммеры, предназначенные для широкого спектра промышленных применений. Ttc102 datasheet, pdf распиновка термистора температуры.
0 Термистор NTC Каталог 201202 9000 % PDF-1.6 % 2 0 obj > эндобдж 5 0 obj > поток 2014-04-14T08: 26: 13 + 01: 002012-08-26T13: 48: 32 + 08: 002012-08-26T13: 48: 42 + 08: 00PScript5.
dll, версия 5.2.2application / pdfТермистор NTC 10k Характеристики, характеристики, параметры и лист данных
Характеристики
- Поставляется с широким диапазоном сопротивления
- Стоимость термистора экономная
- С диском термистора, покрытым лаком
- Медные выводы покрыты оловом.
- с шагом 5,0 мм
- Компонент, отмеченный сопротивлением и допуском
- Хорошая стабильность, устойчивость к окружающей среде
- Обеспечивает высокую точность измерения сопротивления и B-константы
- Продукт не содержит свинца
Технические характеристики
- Сопротивление при 25 ° C: 10K + — 1%
- Значение B (постоянная материала) = 3950 + — 1%
- Коэффициент рассеяния (коэффициент потери энергии режима колебаний) δ th = (в воздухе) прибл.7,5 мВт / К
- Постоянная времени термического охлаждения <= (на воздухе) 20 секунд
- Диапазон температур термистора от -55 ° C до 125 ° C
Важные параметры
1. Сопротивление термистора при нулевой мощности: (R)
Удобная точка отсчета для термистора , обеспечиваемая сопротивлением, — это 25 ° C (практически при комнатной температуре). Формула, по которой определяется сопротивление термистора:
R = R0 ехрB (1 / T-1 / T0)
Где, R = Сопротивление при температуре окружающей среды T (K)
R0 = Сопротивление при температуре окружающей среды T0 (K)
B = Постоянная материала
2.
Константа материала: (B)Константа материала B управляет крутизной характеристики RT, как показано на рисунке. Значение B изменяется в зависимости от температуры и определяется в диапазоне от 25 ° C до 85 ° C по формуле:
.B25 / 85 = внутренний (R85 / R25) / (1 / T — 1 / T0)
B25 / 85 — это значение, используемое для сравнения и характеристики различных керамических изделий. Допуск на это значение обусловлен составом материала
. 3.Температурный коэффициент сопротивления: ( α )Это значение показывает чувствительность датчика к изменениям температуры. Он определен как:
α = ∆ Б / Т 2
Формула означает, что относительный допуск по α равен относительному допуску по значению B.
4. Тепловая Постоянная времени
Это период времени, в течение которого температура термистора будет быстро изменяться 63.
2% разницы его температуры (T0) от температуры окружающей среды (T1).
Количество электроэнергии P (мВт), потребляемой в T1 (температура окружающей среды) и T2 (повышение температуры термистора), имеет следующую формулу:
P = C (T2-T1)
Где, C — постоянная теплового рассеяния.
Краткое описаниеТермистор — это электронный компонент, используемый для расчета температуры.Это тип резистора, сопротивление которого изменяется при изменении температуры. Эти термисторы NTC состоят из комбинации оксидов металлов, прошедших процесс спекания, что дает отрицательное электрическое сопротивление в зависимости от температуры (R / T). Из-за большого отрицательного наклона небольшое изменение температуры вызывает огромное изменение электрического сопротивления.
По сути, существует два типа термистора : один — NTC ( отрицательный температурный коэффициент ), а второй — PTC ( положительный температурный коэффициент ).
Если термистор типа NTC, он снижает сопротивление, поскольку повышение температуры и поведение PTC прямо противоположно NTC. Термистор подключается к любой электрической цепи для измерения температуры тела или вещества. Диапазон рабочих температур этого термистора составляет от -55 ° C до 125 ° C, диапазон температур зависит от сопротивления базы.
График показывает изменение сопротивления в зависимости от температуры, кривая для термисторов типа NTC .
Приложения- Бытовое применение — Холодильники, морозильники, плиты, фритюрницы и т. Д.
- Промышленное, телекоммуникационное приложение — Управление технологическими процессами, отопление и вентиляция, кондиционирование воздуха, пожарная сигнализация, температурная защита в системах управления / зарядки аккумуляторов, видео и аудио оборудование, мобильные телефоны и видеокамеры и т. Д.
- Применение в автомобильной промышленности — Контроль температуры воздуха на впуске, контроль температуры двигателя, электронные системы подушек безопасности и т.
